逆变器光伏并网发电设计方案 格式是pdf、SchDoc、PcbDoc、word、源码等, 总容量是22.7M。宝贝是全天自动发货，无需咨询，直接购买即可，下单后1分钟内自动发百度网盘连接和提取码给您哦

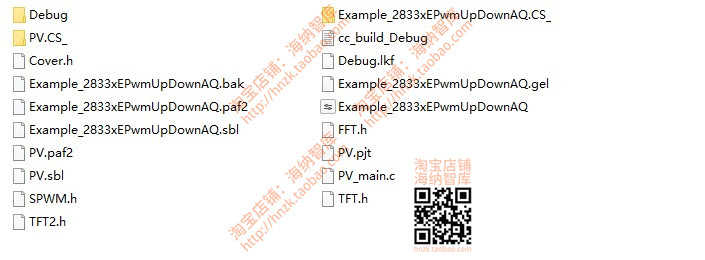

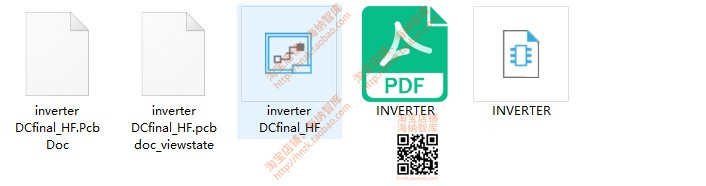

本宝贝包含以下文件：
1. 硬件设计
2. 源码
3. 设计说明

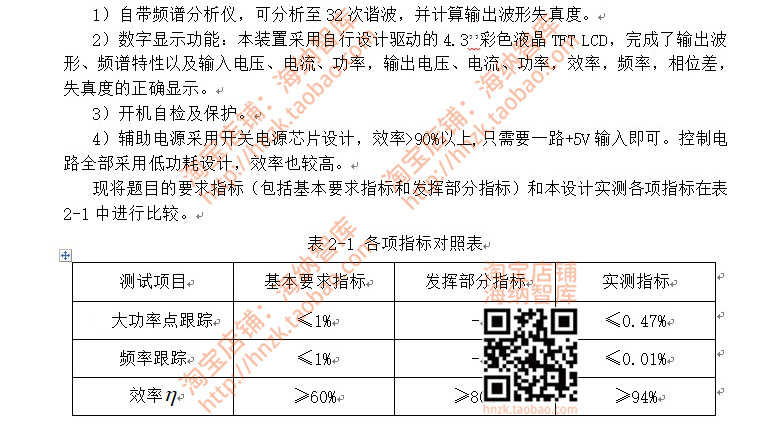

1）自带谐波分析仪，可分析到32次谐波，并计算输出波形失真度。
2）数字显示功能：本装置采用自行设计的4.3寸彩色液晶TFT LCD，完成了输出波形、频率特性以及输入电压、电流、功率、效率、相位差、失真度的精确显示。
3）开机自检和保护。
4）辅助电源采用开关电源芯片设计，效率>90%以上，只需要一路+5V输入即可。控制电路全部采用低功耗设计，效率也较高。现将项目要求的指标（包括基本要求指标和发挥部分指标）和本设计实测各项指标在表2-1中进行比较。
表2-1 各项目标对照表
| 测试项目 | 基本要求指标 | 发挥部分指标 | 实测指标 |
| — | — | — | — |
| 大功率点跟踪 | ≤1% | – | ≤0. 47% |
| 频率跟踪 | ≤1% | – | ≤0. 01% |
| 效率η | ≥60% | ≥80% | ≥94% |

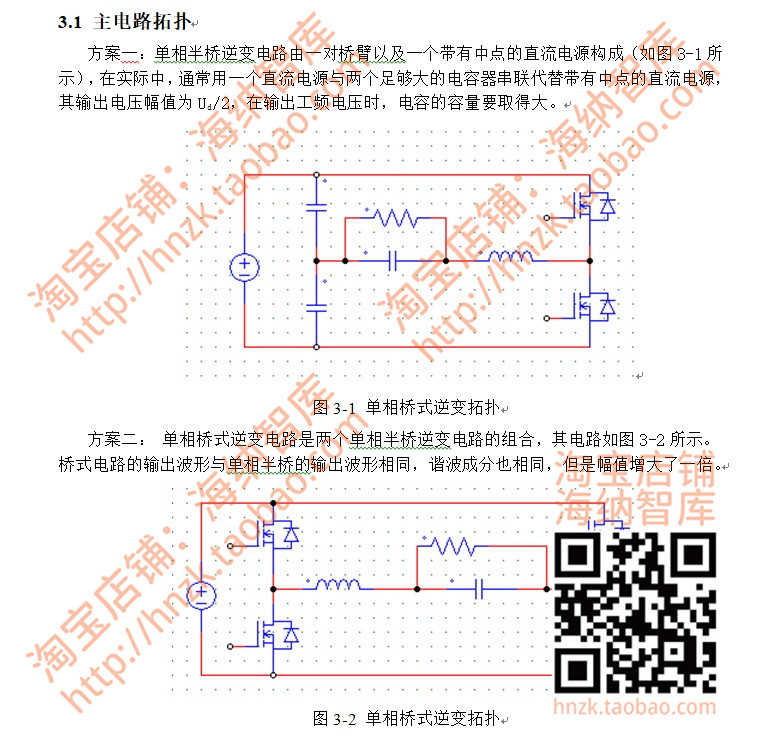

3.1 主电路拓扑
方案二：单相半桥逆变电路由一对桥臂以及一个带有中点的直流电源构成（如图3-1所示），在实际中，常用一个直流电源与两个足够大的电容器串联替代带有中点的直流电源，其输出电压幅值为U/2，在输出工频电压时，电容的容量要取得大。
方案二：单相桥式逆变电路是两个单相半桥逆变电路的组合，其电路如图3-2所示。桥式电路的输出波形与单相半桥的输出波形相同，谐波成分也相同，但是幅值增大一倍。
图3-1 单相桥式逆变拓扑。
图3-2 单相桥式逆变拓扑。

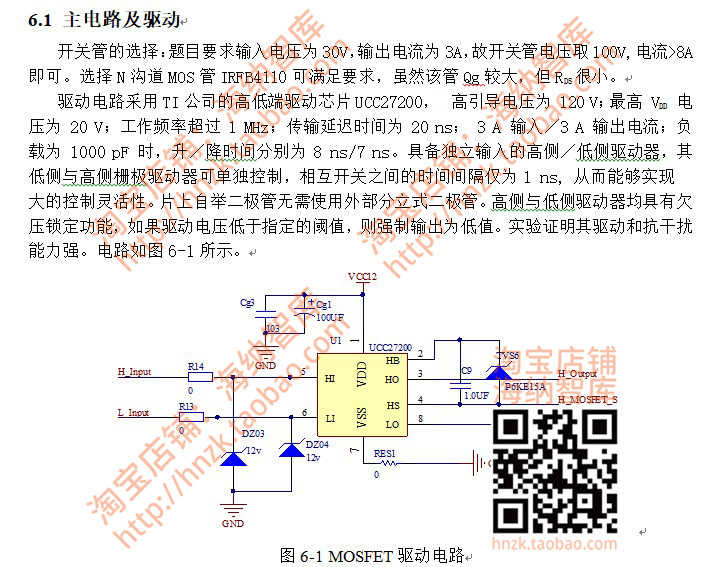

6.1 主电路及驱动
开关管的选择，题目要求输入电压为30V，输出电流为3A，故开关管耐压100V，电流8A即可。选择N沟道MOS管IRP4410可满足要求，虽然该管Rg较大，但Rds较小。驱动电路采用TI公司的高低压驱动芯片UCC27200，高低压驱动电压为120V；最高Vcc为20 V；工作频率超过1 MHz；传输延迟时间为20 ns；3 A输入/3 A输出电流；负载电容为1000 pF时，上升/下降时间分别为8 ns/7 ns。具备独立输入的高侧/低侧驱动器，可单独控制，相开关之间的时间间隔仅为1 ns，从而能够实现大大的控制灵活性。片上自举二极管无需使用外部独立式二极管。高侧与低侧驱动器均具有欠压锁定功能，如果驱动电压低于规定的阈值，则强制控制输出为低值。实验证明其驱动和抗干拢能力强。电路如图6-1所示。
图6-1 MOSFET 驱动电路。

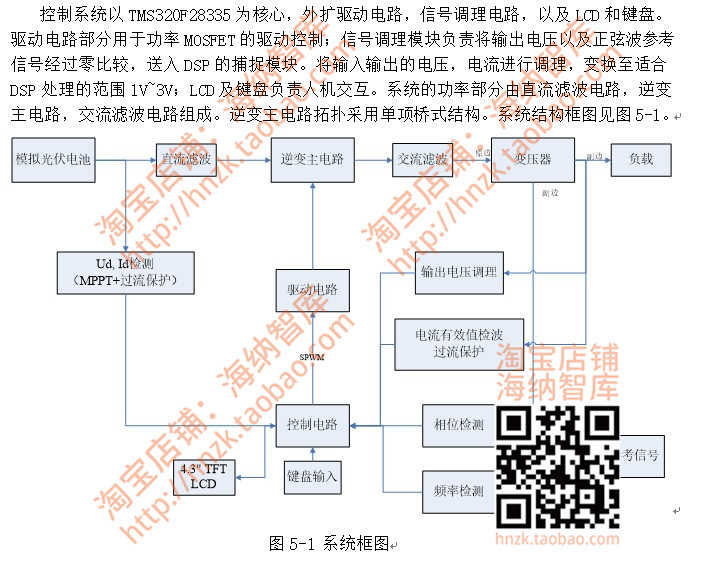

控制系统以TMS320F28335为核心，外扩驱动电路、信号调理电路、以及LCD和键盘。驱动电路部分用于功率MOSFET的驱动控制；信号调理模块负责输出电压以及正弦波参考信号经过放大比较，送入DSP的捕捉模块。将输入输出的电压、电流进行调理，变换至适合DSP处理的范围1V-3V；LCD及键盘负责人机交互。系统的功率部分由直流滤波电路、逆变主电路、交流滤波电路组成。逆变主电路拓扑采用单项桥式结构。系统结构框图见图5-1。
图5-1 系统框图。
