armbian(Linux, Ubuntu)搭建PPTP和L2TP服务端

Ubuntu官方协助文档:

pptp: https://help.ubuntu.com/community/PPTPServer
l2tp: https://help.ubuntu.com/community/L2TPServer

官方文档已经写的很详细了我这里再补充下

搭建pptp:

apt install pptpd (安装pptp服务端)

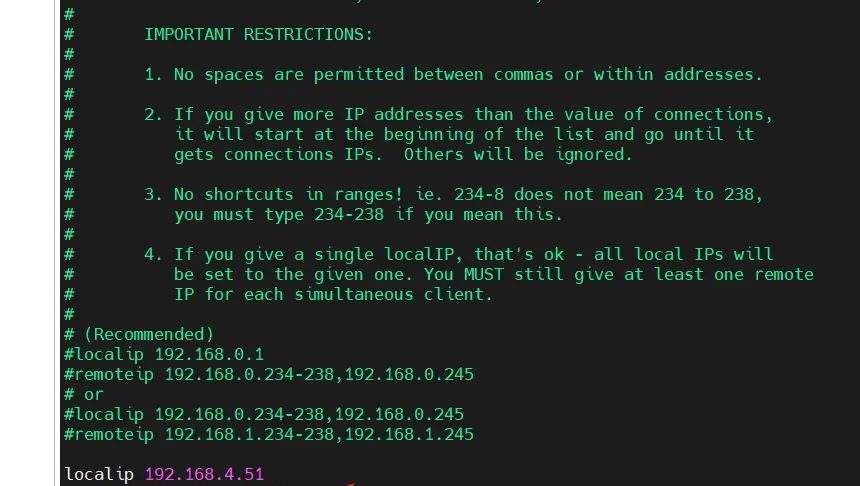

在 /etc/pptpd.conf 中添加如下配置

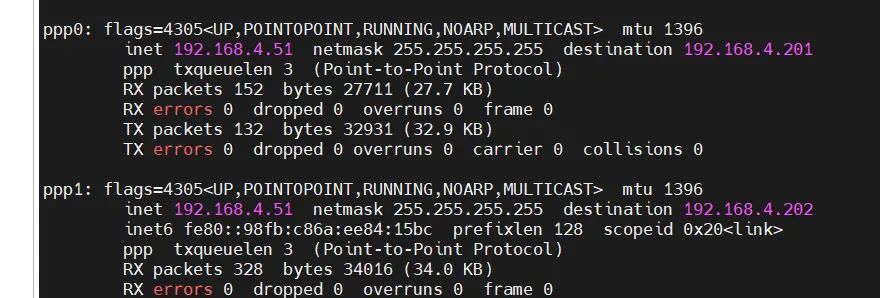

localip 192.168.4.51  (客户端登录后服务端会自动创建一个虚拟网卡)
remoteip 192.168.4.201-210  (分配给客户端的ip池)

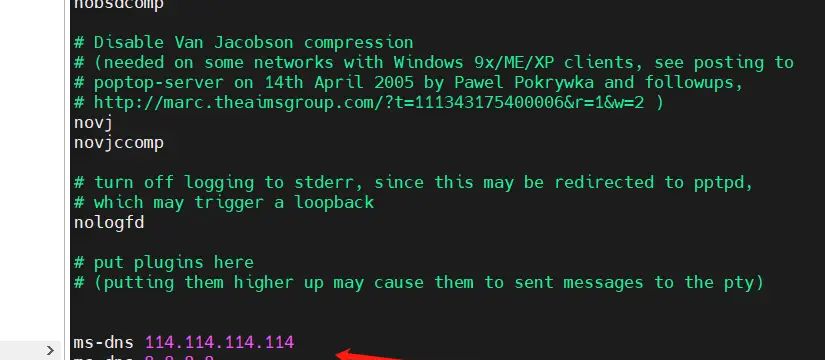

在 /etc/ppp/pptpd-options 中添加如下配置

ms-dns 114.114.114.114
ms-dns 8.8.8.8  (顾名思义, 这是在配置dns, 如果不配置也能登录但是网络异常)

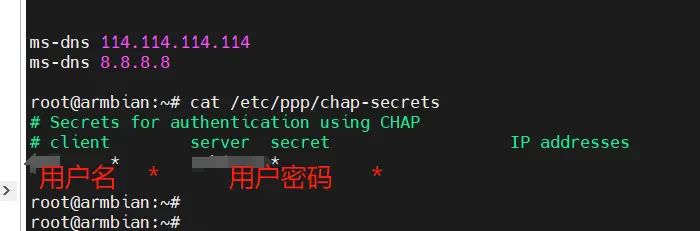

在 /etc/ppp/chap-secrets 中添加如下配置

# Secrets for authentication using CHAP
# client        server  secret                  IP addresses
yzh     *       yzhYYDS  *

systemctl restart pptpd (重启pptp服务端)

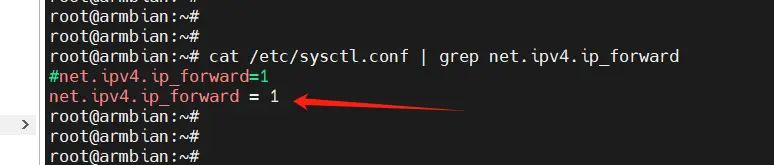

查看 /etc/sysctl.conf 中是否有配置 net.ipv4.ip_forward = 1 .我的自动配置了, 安装docker自动配置的???
cat /etc/sysctl.conf | grep net.ipv4.ip_forward
如果没有就添加, 添加完成后执行下
sysctl -p

然后就可以用手机或电脑进行登录了, 但是不必定有网.

此时, 如果”remoteip 192.168.4.201-210″中配置的ip段和机顶盒的ip在同一个网段有网.

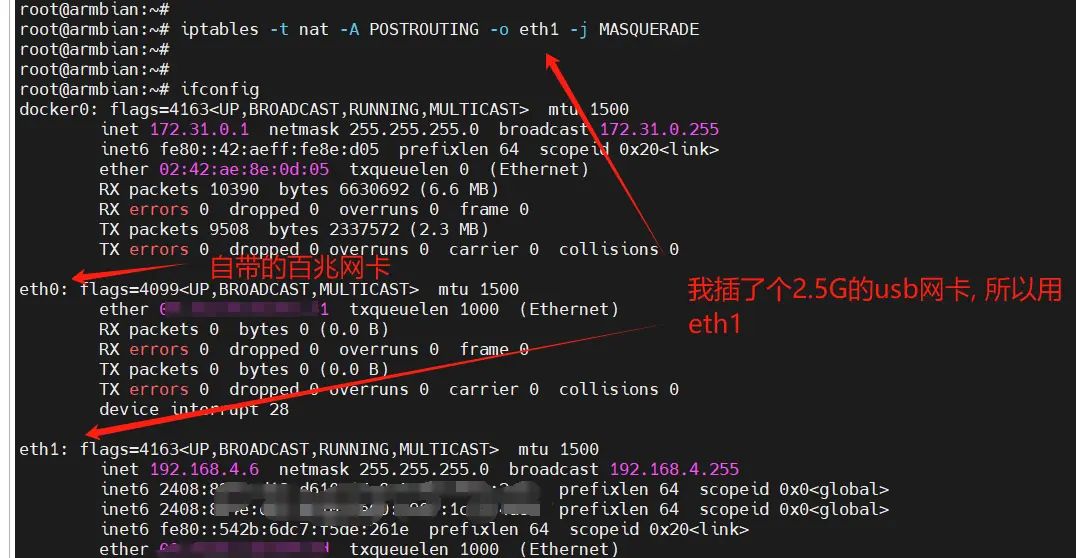

如果不是需要通过ipconfig查看自己网卡的名称,然后输入如下命令:
iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE (eth0 为当前网络所用的网卡名称)

连接pptp服务端:

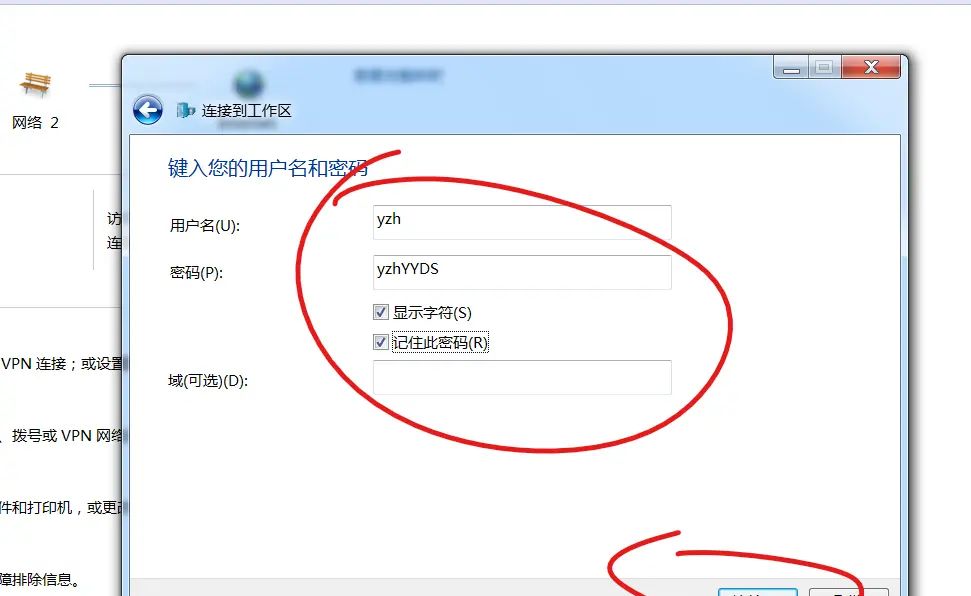

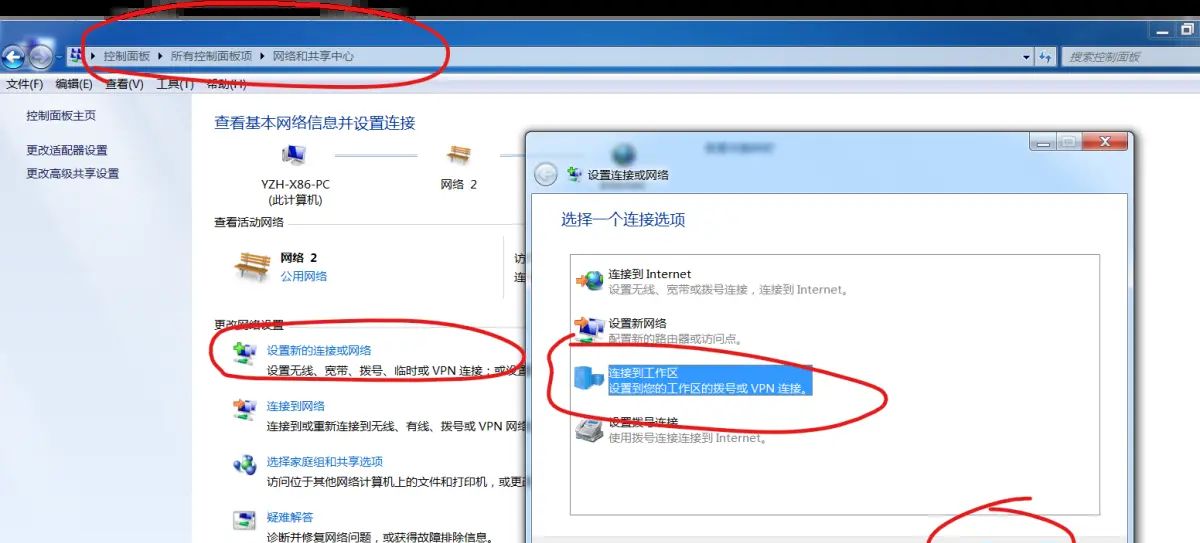

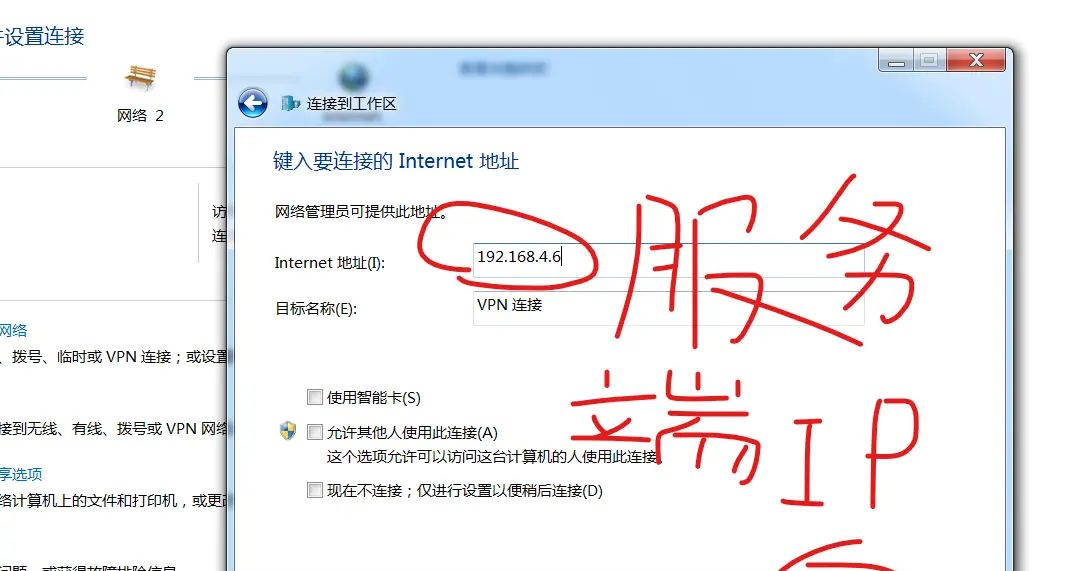

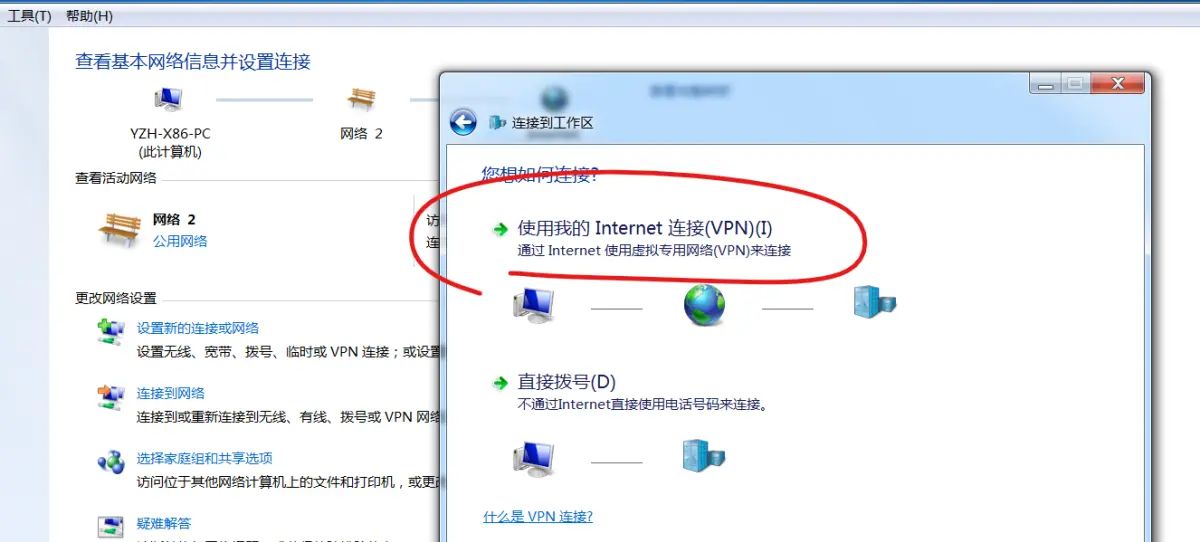

pc端:

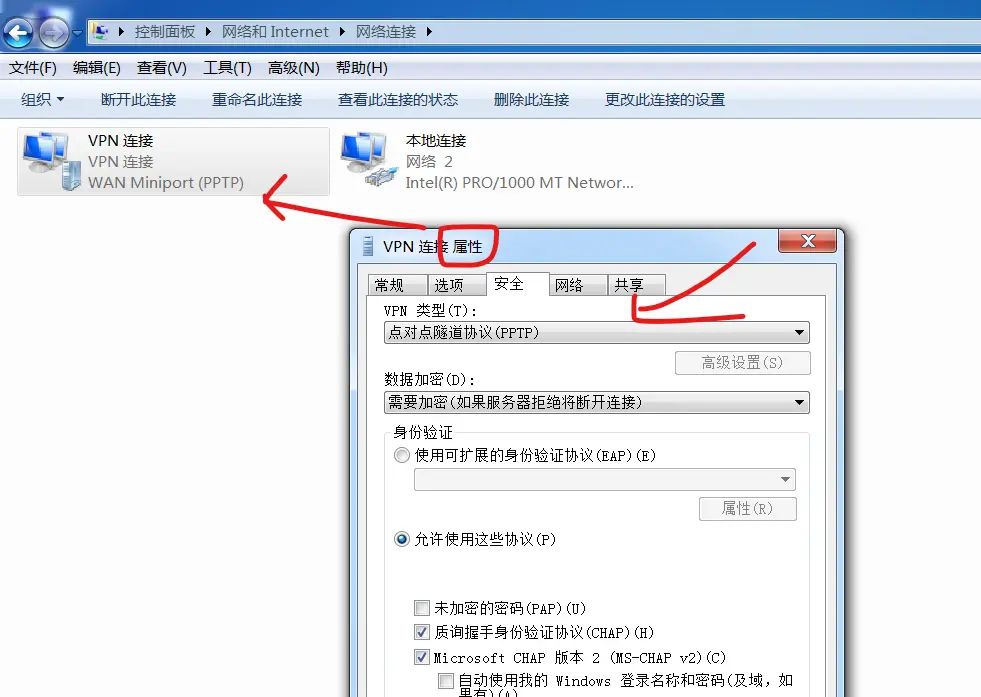

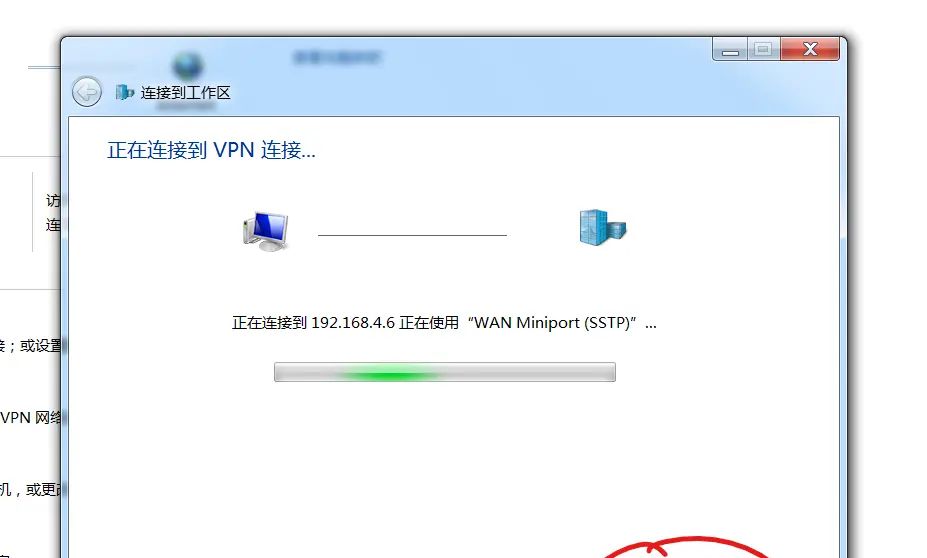

此时是自动选择协议的状态可能存在无法连接成功的情况, 点击跳过. 然后进入网络连接>属性>安全>修改类型为pptp既可以.

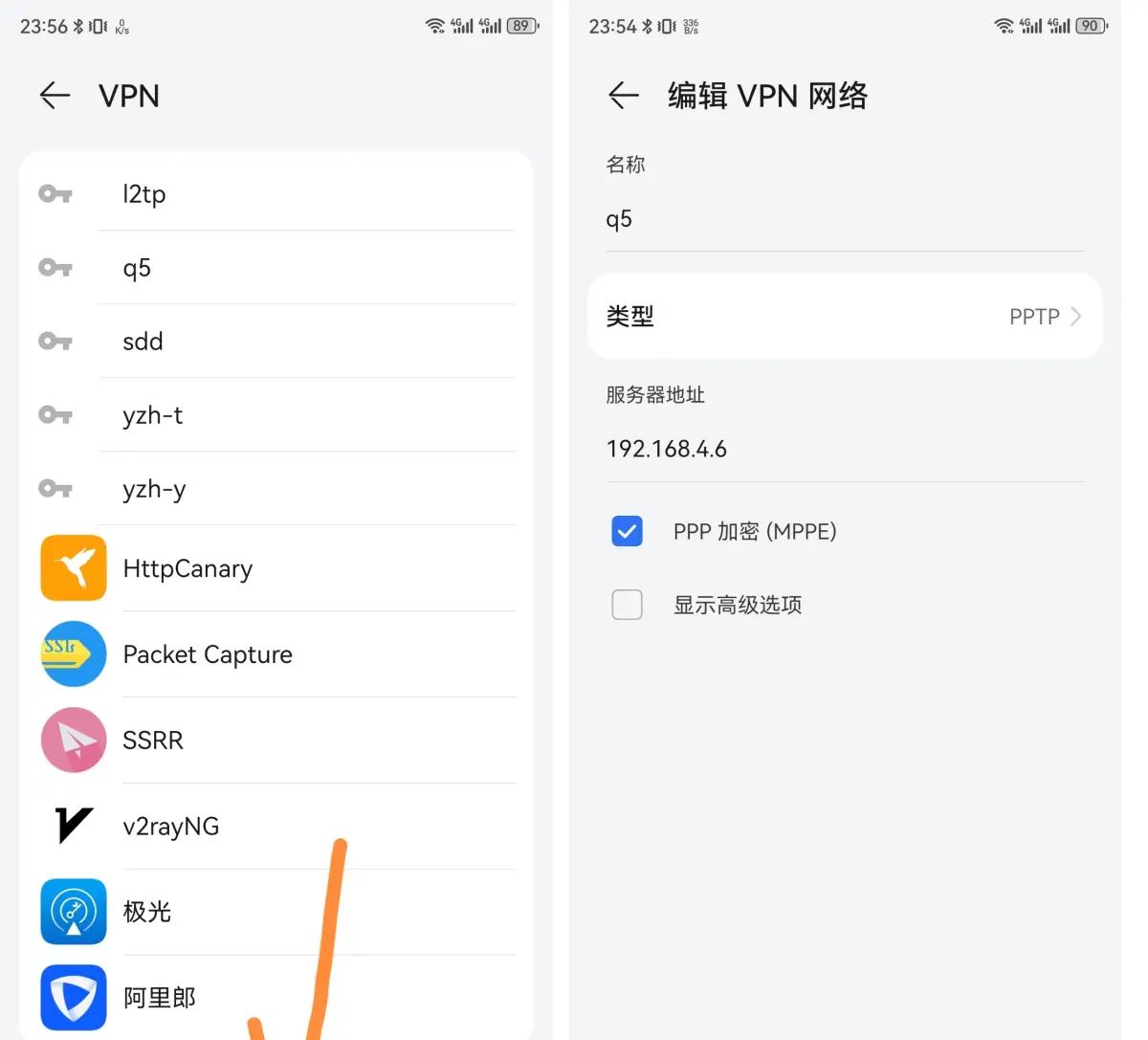

手机端:

搭建l2tp:

apt install xl2tpd (安装l2tp服务端)

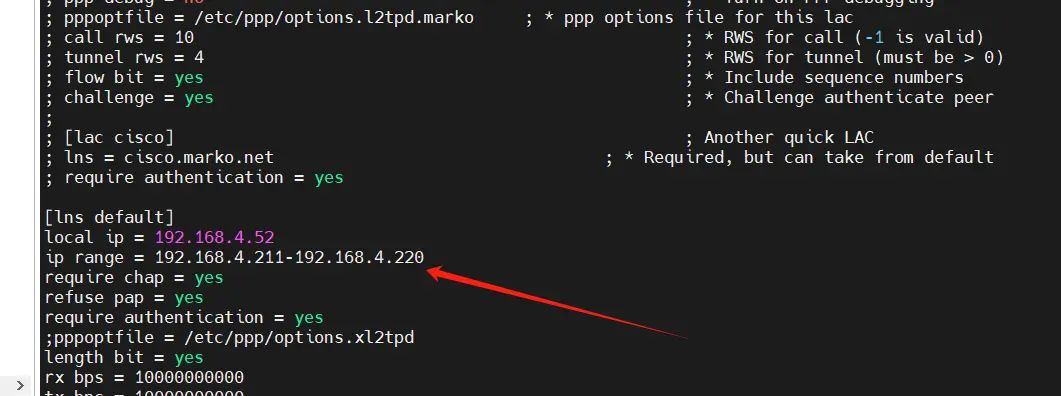

在 /etc/xl2tpd/xl2tpd.conf 中添加如下配置：

[global]
ipsec saref = no

[lns default]
local ip = 192.168.4.52
ip range = 192.168.4.211-192.168.4.220
require chap = yes
refuse pap = yes
require authentication = yes
;pppoptfile = /etc/ppp/options.xl2tpd
length bit = yes
rx bps = 10000000000
tx bps = 10000000000

在 /etc/ppp/chap-secrets 中配置账号和密码:(同pptp, 如果pptp配置了跳过)

# Secrets for authentication using CHAP
# client        server  secret                  IP addresses
yzh     *       yzhYYDS  *

查看 /etc/sysctl.conf 中是否有配置 net.ipv4.ip_forward = 1 (同pptp, 如果pptp配置了跳过)
cat /etc/sysctl.conf | grep net.ipv4.ip_forward
如果没有就添加, 添加完成后执行下
sysctl -p

systemctl restart xl2tpd (重启xl2tp服务端)

此时, 无论”ip range = 192.168.4.211-192.168.4.220″中配置的啥必定都没有网(与pptp的不同之处).需要通过ipconfig查看自己网卡的名称,然后输入如下命令:(同pptp, 如果pptp配置了跳过)
iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE (eth0 为当前网络所用的网卡名称)

连接pptp服务端:

pc端:

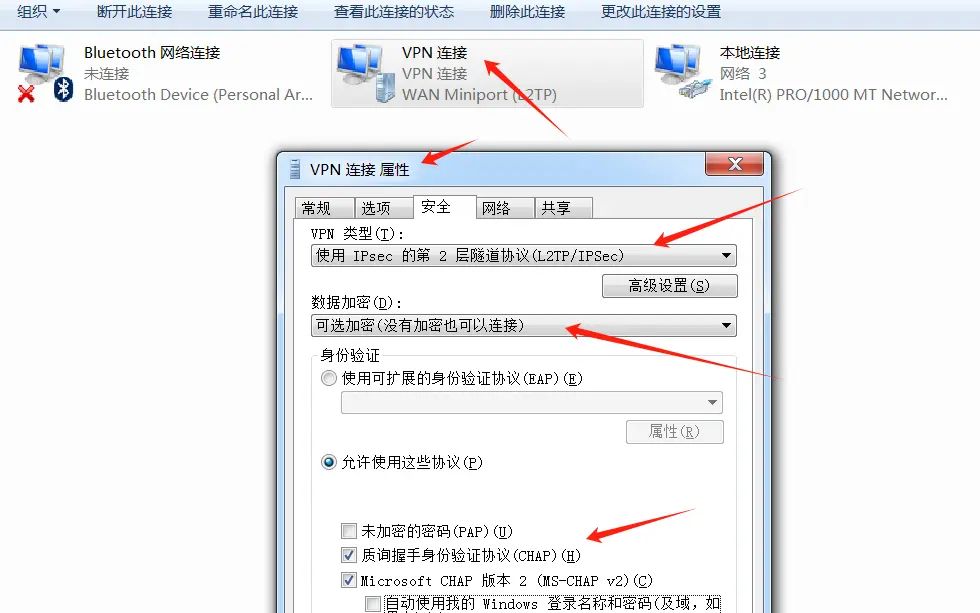

同pptp配置, 不同之处: 网络连接>属性>安全:

1. 修改类型为l2tp
2. 数据加密选择可选加密

手机端:

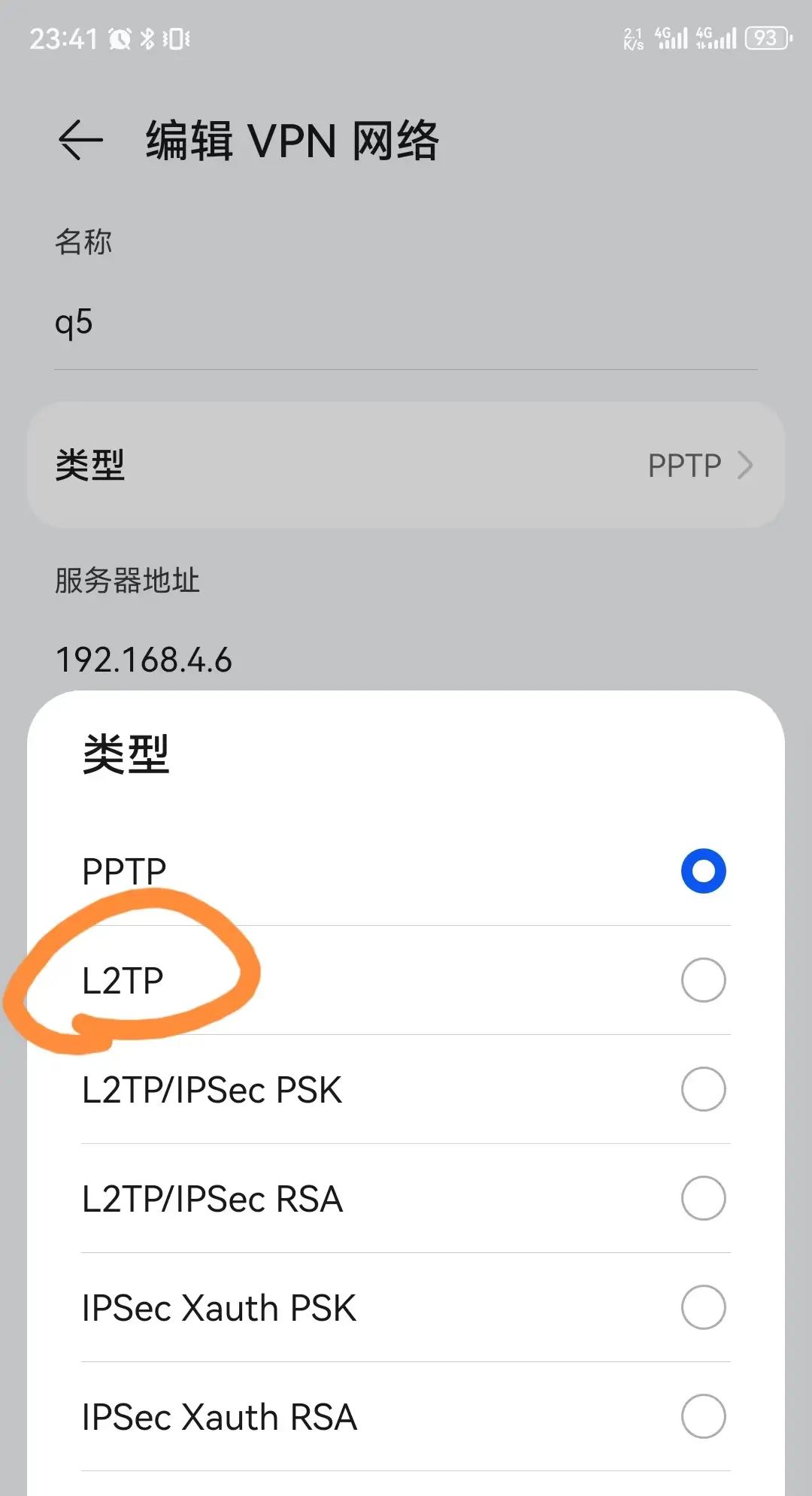

l2tp模式下无法截图, 选择L2TP即可,上面配置的ipsec saref = no. l2tp密匙不用填,只填个服务端ip和名称(随意写)就行了

注意:

1. pptp服务端监听的是tcp 1723端口, l2tp服务端监听的是udp 1701端口.
2. pptp和l2tp都只支持ipv4, 所以在使用时需要一个外网ipv4的ip, 但是一般人都没有.好在有外网ipv6的ip, 下一篇文章将分享利用ipv6实现异地登录l2tp.
