用CloudCompare实现两帧点云数据的精准对齐

一、背景及原理

1、什么是点云对齐？

点云对齐（点云配准）是将从不同位置、角度采集的多组点云数据，通过旋转和平移变换，统一到同一个坐标系下的过程。这就像是将多张从不同角度拍摄的照片拼接成一张全景图，只不过这里处理的是三维空间中的点数据。

2、为什么需要点云对齐？

当使用激光雷达扫描大型场景或物体时，通常需要从多个位置进行扫描，因为单个视角无法捕捉到全部细节。将这些不同位置的扫描数据融合在一起，才能获得完整的三维模型。在实际应用中，点云对齐广泛应用于自动驾驶、三维建模、文物保护、工业检测等领域。

3、基本原理：ICP算法

本文使用的ICP（Iterative Closest Point，迭代最近点）算法是最常用的点云配准算法之一。它的基本原理是：

在两帧点云中寻找最近的点对计算这些点对之间的最优变换矩阵（旋转和平移）应用这个变换到其中一帧点云迭代上述过程直到满足收敛条件

下图展示了两个激光雷达的安装位置关系，我们需要将它们采集的数据对齐融合：

雷达安装位置

二、对齐效果对比

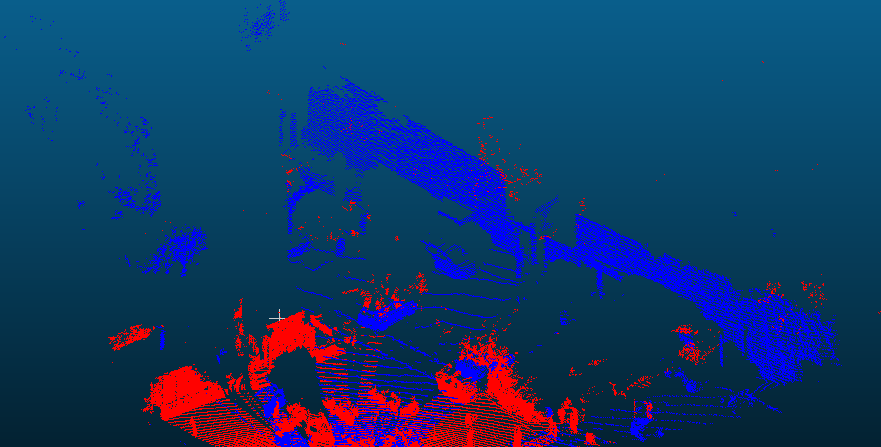

1、未对齐前的点云

如下图所示，左雷达的朝向不对

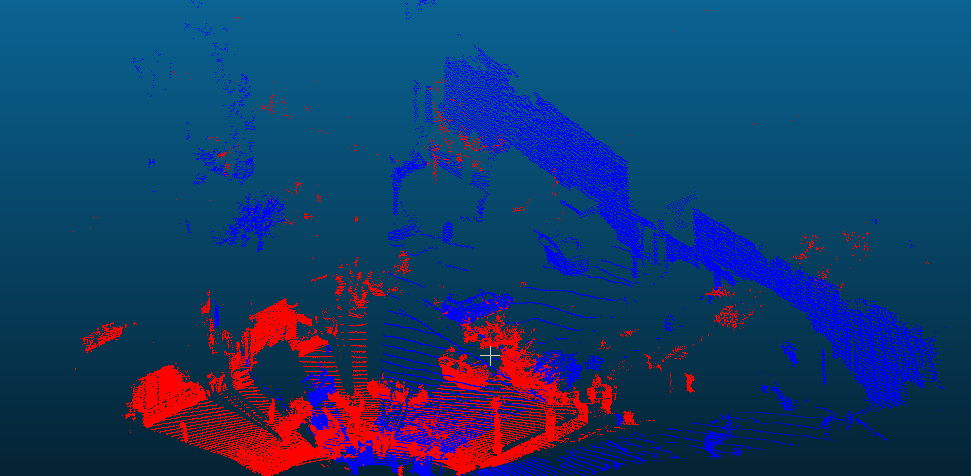

2、对齐后的点云

经过ICP配准后，两帧点云完美地融合在一起，形成了统一、连贯的三维场景：

三、详细操作步骤

1、下载并安装CloudCompare

下载开源点云处理软件CloudCompare：下载链接

该软件支持Windows、macOS和Linux系统，请选择适合您操作系统的版本下载并安装。

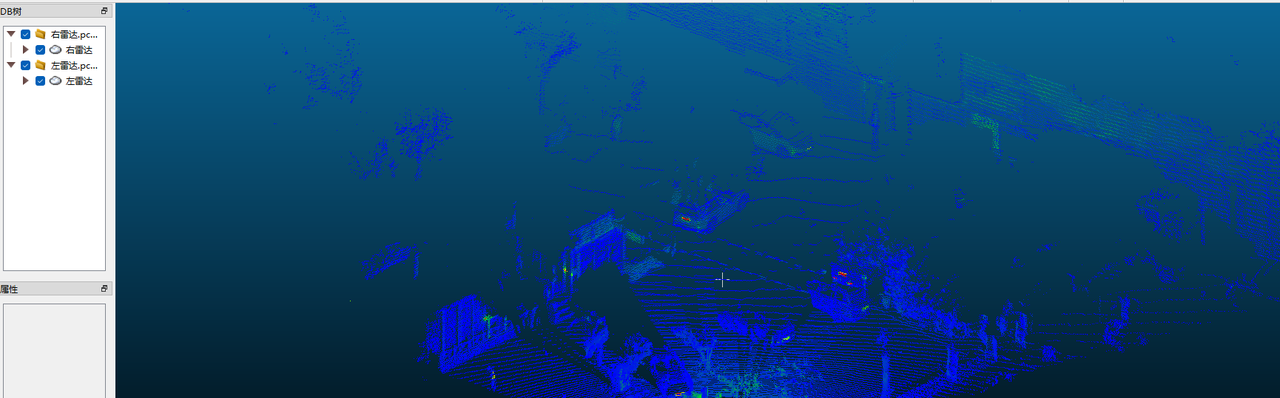

2、加载点云数据

打开CloudCompare后，加载两帧点云：

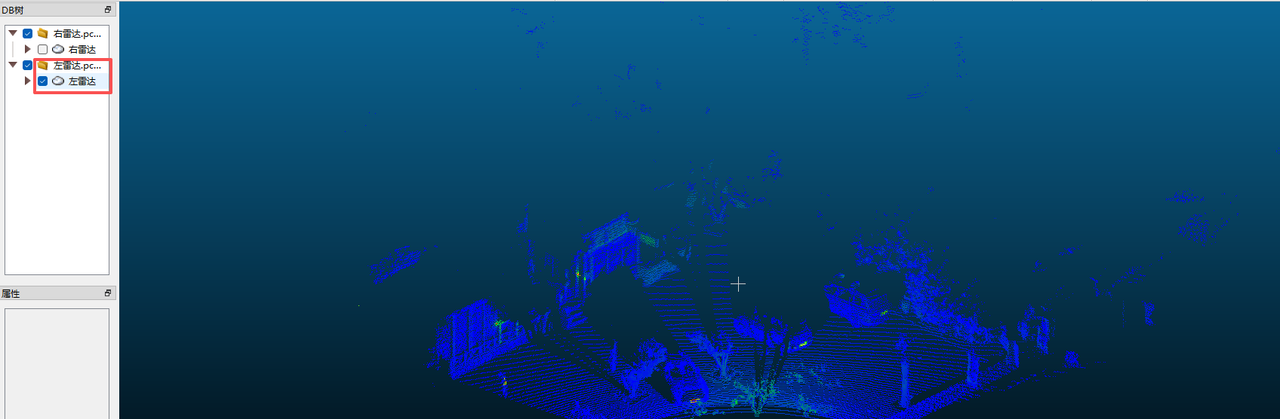

A、只显示左雷达点云：

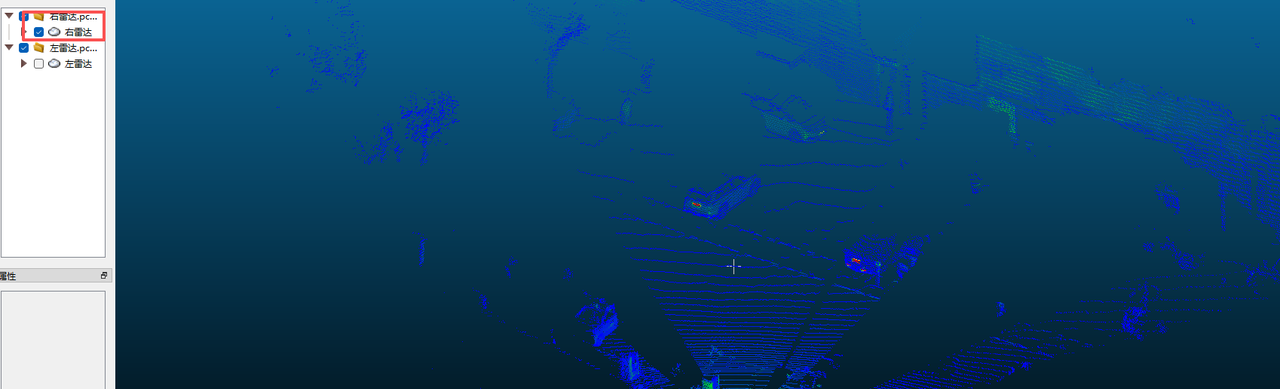

B、只显示右雷达点云：

C、同时显示左右雷达点云：
可以看到两帧点云明显没有对齐：

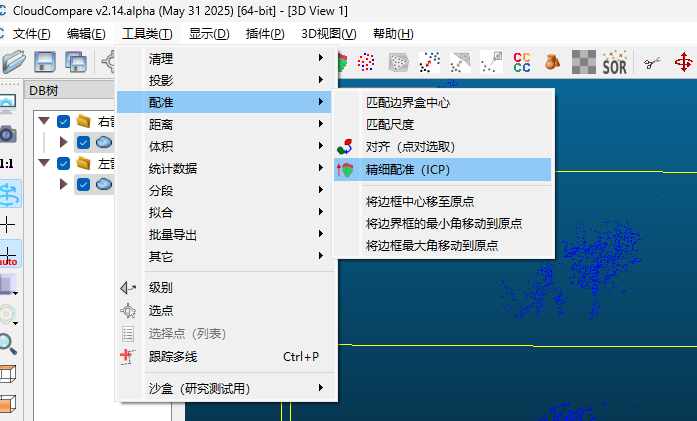

3、启动ICP配准功能

​ 选中二帧点云

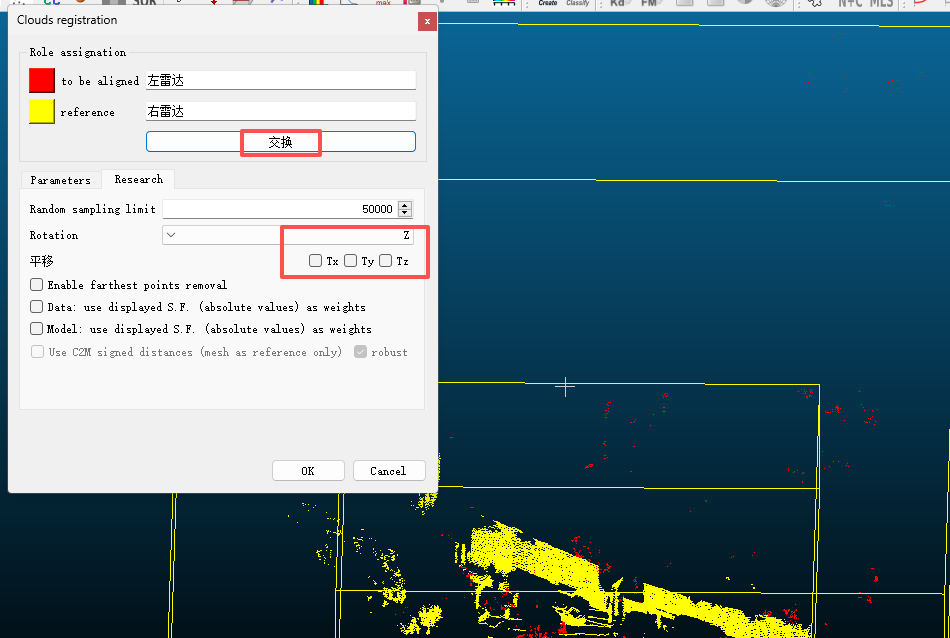

4、配置ICP参数

在ICP配准对话框中，需要设置以下参数：

Reference cloud：选择作为参考基准的点云（通常选择较大或较完整的点云）Aligned cloud：选择需要被变换对齐的点云RMS difference：设置收敛阈值，值越小配准越精确但计算时间越长Number of iterations：设置最大迭代次数

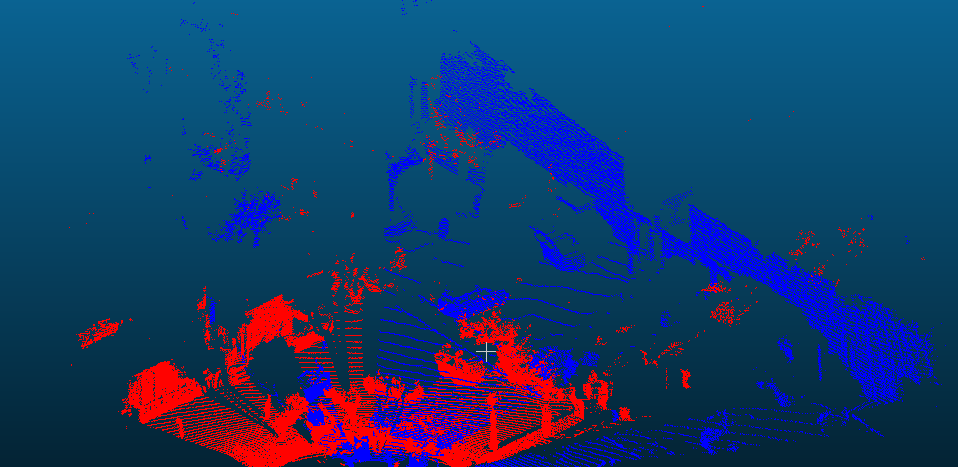

5、配准结果

6、合并点云

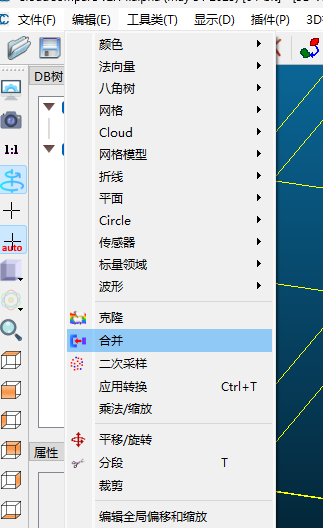

对齐完成后，将两帧点云合并为一个整体：

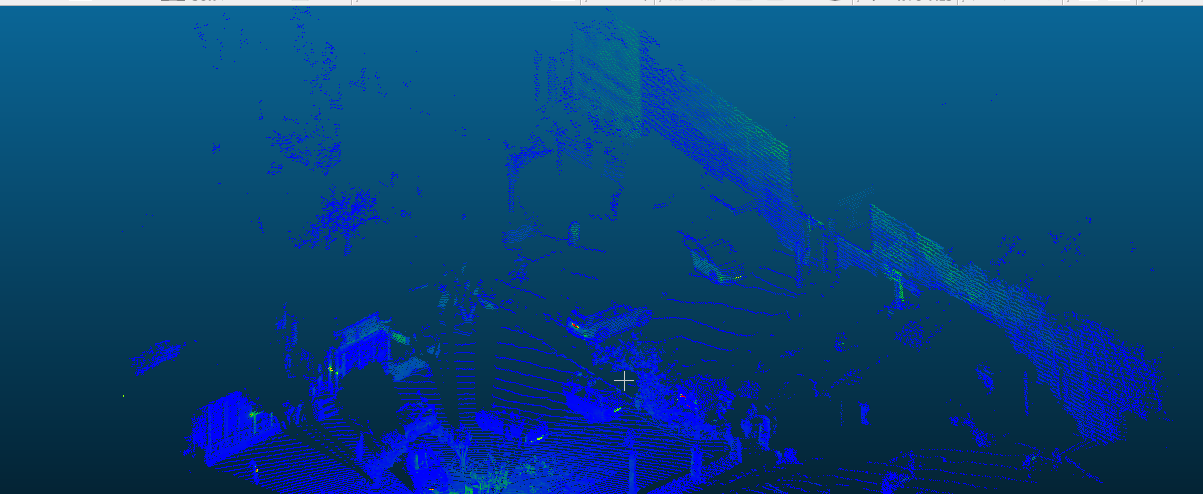

7、最终效果

合并后的点云形成了一个完整、连贯的三维场景，可以用于后续的分析和应用：

四、注意事项

初始位置：ICP算法对初始位置较为敏感，如果两帧点云初始位置相差太大，可能需要先进行手动粗配准重叠区域：两帧点云需要有足够的重叠区域（建议30%以上），否则配准可能失败点云质量：噪声过多或特征不明显的点云会影响配准精度计算资源：大数据量的点云配准需要较多的计算资源和时间

五、总结

通过CloudCompare的ICP配准功能，我们可以有效地将多帧点云数据精确对齐并融合，为三维重建、场景分析等应用提供高质量的数据基础。
