Orcad 导出材料清单的两个途径

我们绘制好原理图并DRC检查没有问题后，就需要导出材料清单及网表了，这里说一下导出材料清单的方法：

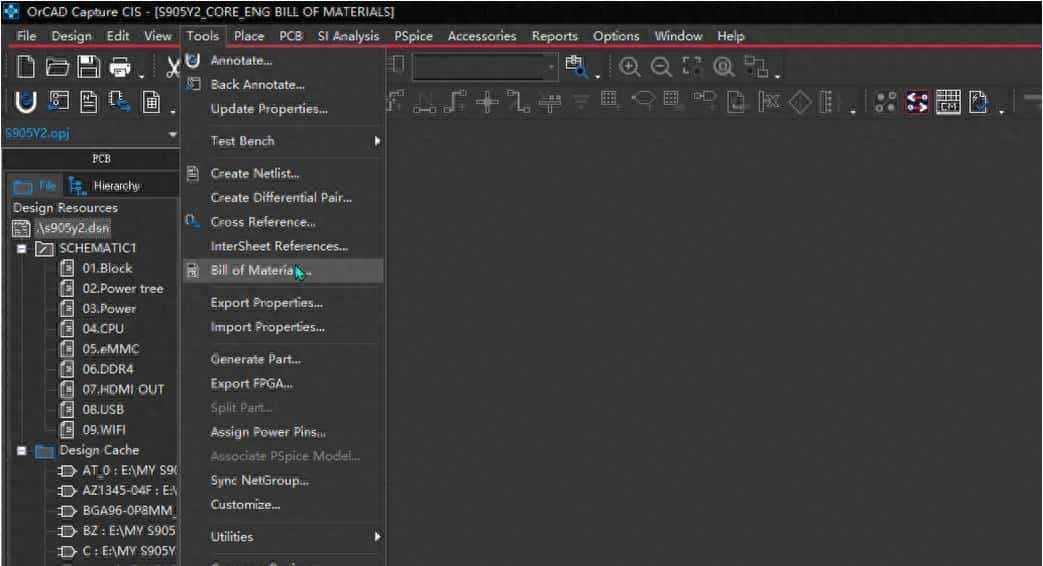

方法1、选中DSN,菜单栏点Tools,光标移动到Bill of Materials，点击

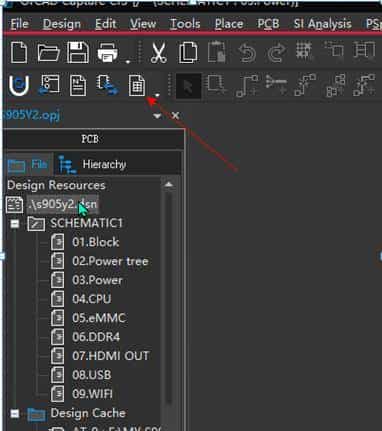

或者选中DSN后直接点上面的图标

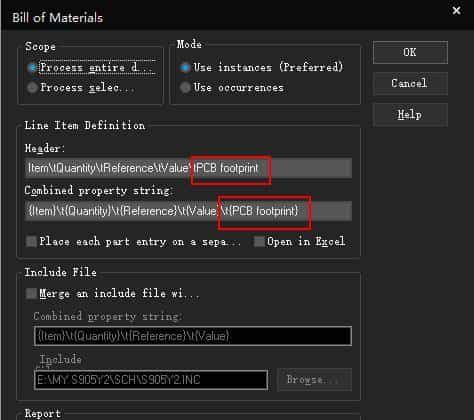

打开后，需要添加一个封装的属性，默认是没有的，最后在底部选择保存的路径

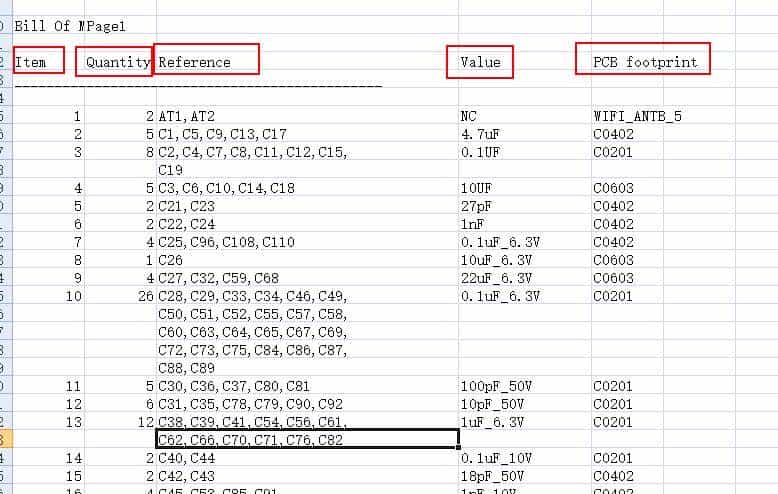

输出后打开文件，就是上面按我们的设置顺序呈现的了，然后由于导出的格式是.BOM,需要另存为表格的格式.xlsx

方法2、

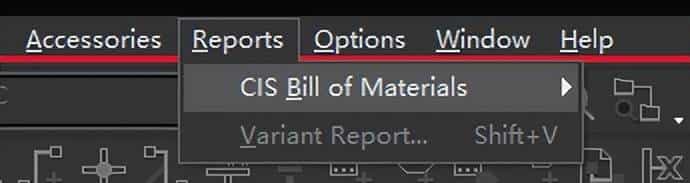

选中DSN,直接快捷键Shift+S，或者一步一步菜单栏选中Reports–CIS Bill of Materials—Standard,

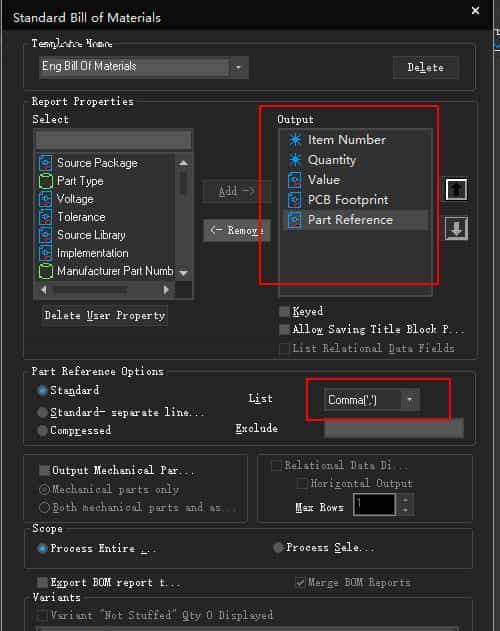

将我们需要在BOM中显示的几个属性选中，其它的移除，List 选 逗号

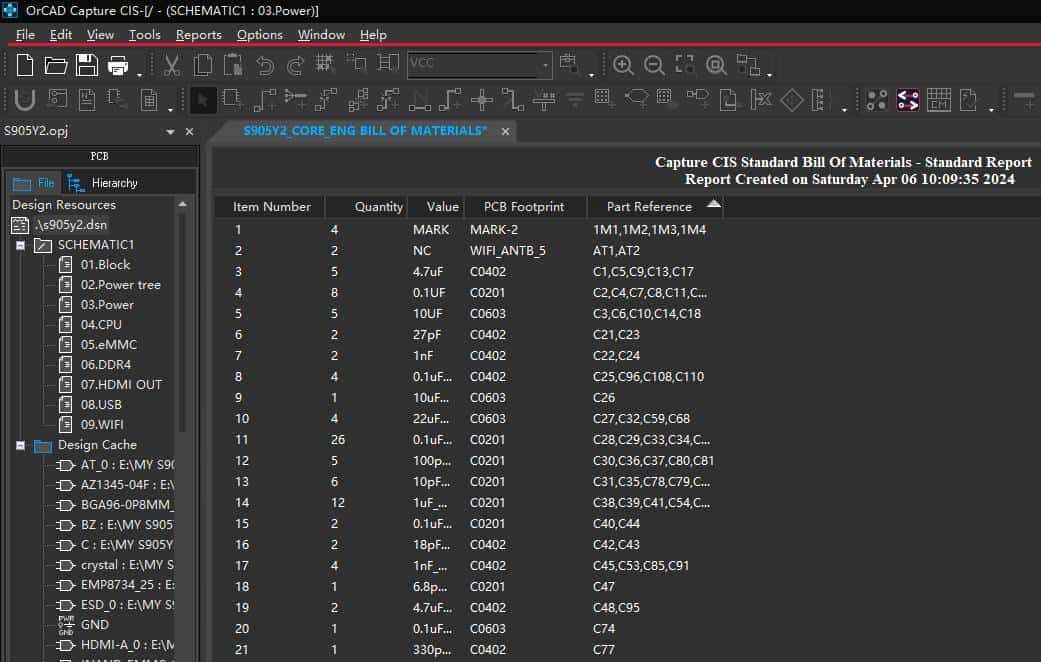

点OK后会弹出预览界面

点击File,选中Save AS,另存为一个路径，同样的，需要先打开一个空白的xls表格，将此BOM拖进去打开，另存为表格的格式.xlsx
