思科路由器常用命令汇总2-OSPF路由协议

多区域OSPF的概念及部署

一． OSPF基础知识

1.OSPF的报文封装

OSPF协议包直接封装于IP，协议号89。

2.OSPF协议使用的组播地址

所有OSPF路由器——224.0.0.5；DR BDR——224.0.0.6

3.OSPF路由协议的管理距离：110

二． DR、BDR选举

1. DR选举比较顺序：

接口优先级数字越大越优先（优先级为0不能参与DR的选举）

Router ID越大越好

非抢占

2. 修改接口的OSPF网络类型

R1(Config-if)#ip ospf network point-to-point

Broadcast Specify OSPF broadcast multi-access network

non-broadcast Specify OSPF NBMA network

point-to-multipoint Specify OSPF point-to-multipoint network

point-to-point Specify OSPF point-to-point network

3. 修改接口优先级

R1(Config-if)#ip ospf priority 10

三． OSPF COST值

1. OSPF接口COST＝参考带宽（10的8次方）/ 接口逻辑带宽

Router(config-if)#bandwidth 100000 //设置接口逻辑带宽，Kbits

2. 手工修改接口Cost

Router(config-if)# ip ospf cost 100

3. 修改参考带宽，适应现今网络带宽

Router1(config-router)#auto-cost reference-bandwidth 1000

//参考带宽以Mbits为单位

4. 查看OSPF接口Cost值

Router#sh ip ospf interface f0/0

四． OSPF多区域配置

1. 开启OSPF进程及网络宣告

Router(config)#router ospf 110

2. 网络宣告

Router(config-router)#network 10.1.12.0 0.0.0.252 area 0

3. Router-ID配置

Router(config-router)#router-id 1.1.1.1

4. 清除重启ospf进程

Router#clear ip ospf process

五． OSPF相关的show和debug

1. Router#show ip ospf 显示OSPF路由器ID，OSPF定时器以及LSA信息

2. Router#show ip ospf interface type 显示各种定时器和邻接关系

3. Router#show ip route ospf 显示路由器学习到的OSPF路由

4. Router#show ip protocols 显示IP路由协议参数

5. Router#show ip ospf neighbor 显示OSPF邻居表

6. Router#debug ip ospf events 显示OSPF相关事件

7. Router#debug ip ospf adj 跟踪邻接关系的建立和终止

8. Router#debug ip ospf packet 查看正在传输的OSPF分组

9. Router#debug ip ospf obj

六． NBMA网络选择OSPF的模式

1. 在帧中继主接口上，默认的OSPF模式为非广播

2. 在点到点帧中继子接口上，默认的OSPF模式为点到点

3. 在帧中继多点子接口上，默认的OSPF模式为非广播

OSPF LSA及特殊区域详解

一． LAS类型

1. 查看LSDB

Router#show ip ospf database

2. 查看ospf相关的路由表

Router#show ip route ospf

二． OSPF特殊区域

1. Stub区域配置

Router(config-router)#area 1 stub

2. 完全 stub区域

R-ABR(config-router)#area 1 stub no-summary

R-ABR(config-router)#area 1 default-cost 10 //同时配置默认cost

3. Nssa区域配置

Router(config-router)#area 1 nssa

R-ABR(config-router)#area 1 nssa default-information-originate

注意：Area 1 nssa配置是不会自动生成默认路由的，所以要在ABR路由器上配置area 1 nssa
default-information-originate

4. 完全nssa区域

R-ABR(config-router)#area 1 nssa no-summary

注意：area 1 nssa no-summary会自动生成默认路由

5. 查看OSPF特殊区域详情

Router(config-router)#show ip ospf database ?

asbr-summary ASBR summary link states

network Network link states

router Router link states

summary Network summary link states

adv-router Advertising Router link states

database-summary Summary of database

external External link states

nssa-external NSSA External link states

opaque-area Opaque Area link states

opaque-as Opaque AS link states

opaque-link Opaque Link-Local link states

self-originate Self-originated link states

OSPF高级特性

一． Passive-interface

1. Router(config-router)#passive-interface f0/0

2. Router(config-router)#passive-interface default

Router(config-router)#no passive-interface f0/0

二． OSPF默认路由注入

1. Router(config-router)# default-information originate

注意：需要存在默认路由

2. Router(config-router)# default-information originate always

注意：不论有没有默认路由

三． OSPF路由汇总

1. 区域内路由汇总

R-ABR(config-router)# area 2 range 172.16.0.0 255.255.0.0 cost 10

2. 外部路由汇总

R-ASBR(config-router)# summary-address 10.1.0.0 255.255.0.0

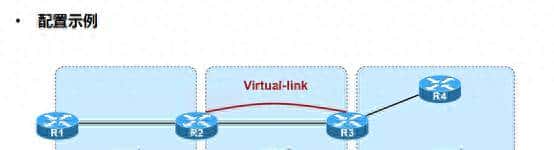

四． Virtual-link

1. R2(config-router)#area 2 virtual-link 3.3.3.3

2. R3(config-router)#area 2 virtual-link 2.2.2.2

3. Router#show ip ospf virtual-link

五． OSPF身份认证

1. OSPF明文认证

1).接口认证

Router(config-if)# ip ospf authentication-key 123456

Router(config-if)# ip ospf authentication

2).区域认证

Router(config-if)# ip ospf authentication-key 123456

Router(config-router)# area 1 authentication

2. OSPF密文认证

1).接口认证

Router(config-if)#ip ospf message-digest-key 1 md5 123456

Router(config-if)# Ip ospf authentication message-digest

2).区域认证

Router(config-if)# ip ospf message-digest-key 1 md5 123456

Router(config-router)# area 0 authentication messae-digest

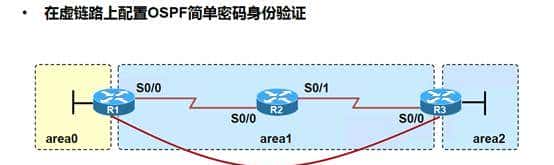

3. 虚链路身份认证

R1(config-if)# area 1 virtual-link 3.3.3.3 authentication-key 123456

R1(config-if)# area 0 authentication

R3(config-if)# area 1 virtual-link 1.1.1.1 authentication-key 123456

R3(config-if)# area 0 authentication
