基于三层互通的多出口负载均衡的校园网络规划设计

概述：

本文设计了一个校园网络出口方案，采用典型的三层架构（核心-汇聚-接入）。核心层由LSW1交换机负责三层转发，汇聚层分别管理不同区域（实训楼/机房/教学楼、无线区和服务器区）。网络按业务划分VLAN，各区域网关配置在汇聚交换机上。核心与汇聚间采用独立三层链路，通过静态路由实现流量转发。防火墙FW1实现NAT转换和安全策略，内网访问互联网时进行源地址转换，并配置双出口策略路由。汇聚交换机同时作为DHCP服务器为终端分配地址。拓扑右侧模拟运营商网络和公网服务器，用于测试网络连通性和策略有效性。该设计实现了VLAN划分、三层互通、多出口负载均衡、安全策略等完整功能。

1. 网络总体结构

本实验拓扑模拟某校园网络的完整出口方案，网络按照“核心 – 汇聚 – 接入 – 服务器/互联网”的典型分层结构进行设计。核心层由三层交换机 LSW1 构成，负责各汇聚交换机之间的三层转发以及与防火墙 FW1 的互联；汇聚层包括 LSW3、LSW4 和 LSW9，分别承担实训楼/机房/教学楼、无线区域和服务器区域的网关功能；接入层由 LSW5、LSW6、LSW7、LSW8 及各 AP 组成，用于连接终端主机和无线终端。

2. 地址与 VLAN 划分

终端采用按业务/楼宇划分VLAN 的方式：实训楼为 VLAN10（192.168.1.0/24）、机房为 VLAN20（192.168.2.0/24）、教学楼为 VLAN30（192.168.3.0/24）、无线区为 VLAN40（192.168.4.0/24）、服务器区为 VLAN200（192.168.200.0/24）。各 VLAN 网关分别配置在 LSW3、LSW4 和 LSW9 上。核心与各汇聚之间采用独立的三层链路网段 192.168.21.0/24、192.168.31.0/24 和 192.168.41.0/24，与防火墙之间采用 192.168.11.0/24，实现层次清晰的三层结构。

3. 路由与转发策略

汇聚交换机仅配置一条缺省路由指向核心交换机 LSW1，由核心统一完成到其它汇聚设备的转发。LSW1 为整个园区的汇聚路由器，针对各终端网段配置静态路由指向相应的汇聚交换机，并通过默认路由上送到防火墙 FW1。FW1 内部配置回园区网段的静态路由，向运营商路由器 AR2、AR3 方向分别配置默认路由，实现双出口接入。部分业务网段（如 VLAN10/20）通过防火墙上的策略路由强制从 AR3 出口访问互联网，以模拟运营商分流或专线接入场景。

4. NAT 与安全策略

防火墙 FW1 将内网安全域 trust 与外部 untrust1（AR2）、untrust2（AR3）进行隔离。内网访问互联网时采用源 NAT 方式，将 192.168.0.0/16 地址转换为 12.1.1.0/24 或 13.1.1.0/24 上的公网地址。安全策略允许 trust 到 untrust 的出站流量，对外部访问内部服务器可根据需要单独开放 HTTP/FTP 端口，从而实现“内网可自由上网、外网有限访问”的安全控制策略。

5. DHCP 与终端接入

为简化终端管理，本拓扑中各汇聚交换机充当 DHCP 服务器：LSW3 为 VLAN10/20/30 提供地址分配，LSW4 为 VLAN40 提供地址分配，服务器区采用静态地址配置。接入交换机端口统一按“上联 trunk、下联 access”的方式进行配置，保证 VLAN 透传和终端自动获取 IP 地址。

6. 互联网模拟与测试场景

拓扑右侧的 AR2 和 AR3 用于模拟运营商网络及公网服务器。其中 AR2 连接 7.7.7.0/24 网段的客户机 Client11，用于验证内网到“移动网络”的可达性；AR3 通过 VLAN100 连接到 baidu-Server（9.9.9.9 / 10.1.1.0/24），用于模拟访问互联网网站。通过在内网不同终端上进行 Ping、HTTP/FTP 访问测试，可以综合验证 VLAN 划分、三层路由、NAT 转换及安全策略是否配置正确。

二、Ping 流程图 / NAT 流程描述

2.1 内网访问服务器（无 NAT）——示例：PC1 → HTTP-Server

假设：

PC1：192.168.1.10/24，GW = 192.168.1.1HTTP-Server：192.168.200.10/24，GW = 192.168.200.1

数据流向：

PC1 发现目标 192.168.200.10 不在本地网段，发送报文至默认网关 192.168.1.1（LSW3 Vlanif10）。LSW5（二层接入）将帧转发到 LSW3 的 trunk 口，LSW3 在 VLAN10 SVI 上收到报文。LSW3 查路由表，发现到 192.168.200.0/24 的下一跳为 192.168.31.1（LSW1），于是将报文从 L3 口 GE0/0/1 发给 LSW1。LSW1 收到报文后根据静态路由，将报文转发到 192.168.21.2（LSW9）。LSW9 收到后查找本地直连网段 192.168.200.0/24，转发到 VLAN200，对应端口转发到 HTTP-Server。HTTP-Server 回复报文，按相反路径返回：HTTP → LSW9 → LSW1 → LSW3 → LSW5 → PC1。

该过程中没有经过防火墙和 NAT，完全在内网路由中完成。

2.2 内网访问公网（有 NAT）——示例：PC3 → baidu-Server(9.9.9.9)

假设：

PC3：192.168.3.20/24，GW = 192.168.3.1baidu-Server：10.1.1.9/24，GW = 10.1.1.1（AR3）对外显示为 9.9.9.9 由 NAT 映射实现（可在 AR3 或 FW1 做目的 NAT，下面仅描述出网源 NAT 流程）

原始路径：

PC3 发送 Ping 9.9.9.9，报文先到默认网关 192.168.3.1（LSW3）。LSW3 将流量经 192.168.31.2 → 192.168.31.1（LSW1）。LSW1 默认路由指向 192.168.11.1，因此转发给 FW1。

在防火墙 FW1 上：

FW1 进入内侧接口 GE0/0/1（安全域 trust），匹配 NAT 规则：

源地址：192.168.3.20 ∈ 192.168.0.0/16源 NAT：将源 IP 转换为 12.1.1.x 或 13.1.1.x（根据你设置的出口或策略）。

假设 PC3 所在网段被策略路由匹配，走 ISP2：FW1 将报文转发至 AR3（13.1.1.1），源地址已变为 13.1.1.100（池中某个）。

在 AR3 与 baidu-Server：

AR3 收到来自 13.1.1.100 的报文，查路由发现 9.9.9.9 通过本地 10.1.1.0/24（或者静态 NAT映射），将报文送至 baidu-Server。baidu-Server 回复 ICMP Echo Reply 给 13.1.1.100，报文经 AR3 返回给 FW1。FW1 根据 NAT 表把目标 13.1.1.100 还原成 192.168.3.20，并将报文发回 192.168.11.2（LSW1）。LSW1 → LSW3 → LSW7 → PC3，完成一次往返。

这样 PC3 就能成功 Ping 通“公网”服务器，同时对外仅暴露运营商地址段，内部 192.168.x.x 地址被隐藏。

三层网络拓扑如下：

基于三层互通的多出口负载均衡的校园网络规划设计

✅ 一、总体结构概览

基于ensp的校园网络规划设计，整体分成 6 大区域：

出口区（FW1 + AR2 + AR3）服务器区（HTTP/FTP）校园办公区（不同楼栋：实训楼、机房、教学楼、无线区）无线区域（AP1、AP2、终端 STA）运营商模拟区（移动 7.7.7.7、联通 23.1.1.3）公网模拟服务器（百度 9.9.9.9）

🌐 核心交换机为 LSW1，所有楼层/区域和出口设备都汇聚于此。

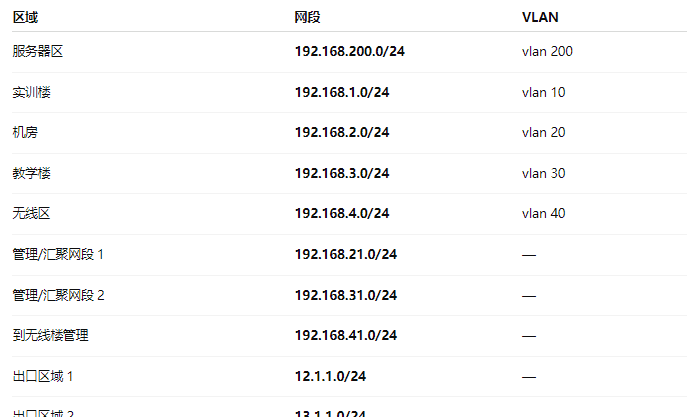

✅ 二、IP 地址规划（核心）

基于三层互通的多出口负载均衡的校园网络规划设计

✅ 三、核心交换机与汇聚层（LSW1、LSW3、LSW4）

1、核心交换 LSW1

承担数据中心与各楼层的三层互通三条下联：到 服务器区：192.168.21.0/24到 实训楼 / 机房 / 教学楼：192.168.31.0/24到 无线区：192.168.41.0/24上联到防火墙 FW1 的两条链路（12 号网 & 13 号网）

其作用等同于 核心三层交换机。

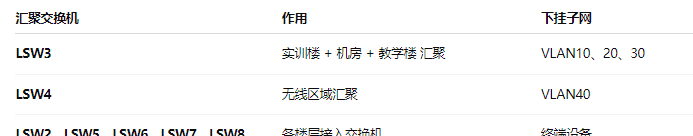

2、楼层汇聚交换机

基于三层互通的多出口负载均衡的校园网络规划设计

✅ 四、访问层与终端设备

实训楼（VLAN10, 192.168.1.0/24）

PC1、Client5接入交换机 LSW5 → 汇聚 LSW2 → 核心 LSW1

机房（VLAN20, 192.168.2.0/24）

PC2接入交换机 LSW6 → 汇聚 LSW2

教学楼（VLAN30, 192.168.3.0/24）

PC3、PC4接入交换机 LSW7

无线区 VLAN40（192.168.4.0/24）

AP1、AP2STA1、手机等无线终端同属 VLAN40

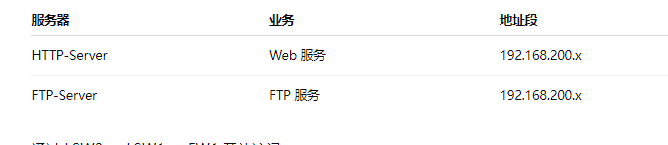

✅ 五、服务器区（VLAN200）

包含：

基于三层互通的多出口负载均衡的校园网络规划设计

✅ 六、出口设备（FW1、AR2、AR3）

FW1（防火墙）

用户名 admin密码 Huawei@123（图上提示）内侧连接：LSW1外侧连接：两个运营商模拟设备 AR2 与 AR3

FW1 执行：

NATACL上网策略访问控制（服务器区开放端口）

AR2（模拟运营商 1）

出口网段：

12.1.1.0/24下挂客户端 Client11（访问公网）下挂 “移动 7.7.7.7”

AR3（模拟运营商 2）

13.1.1.0/24 出口百度服务器 9.9.9.9（模拟公网资源）VLAN100（10.1.1.0/24）用于 NAT 上网测试

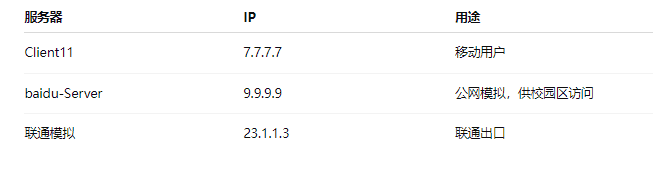

✅ 七、互联网模拟服务器

基于三层互通的多出口负载均衡的校园网络规划设计

✅ 八、整体数据流如何走？

🔵 校园内终端访问服务器区

例：PC1 → HTTP Server

数据走：

PC1 → LSW5 → LSW2 → LSW1 → LSW9 → HTTP-Server

🔵 校园用户上网流程

例：PC3 → baidu 9.9.9.9

PC3 → LSW7 → LSW3 → LSW1 → FW1

→（策略路由选择 AR3）→ AR3 → 9.9.9.9

🔵 手机 STA1 访问互联网

STA1 → AP1 → LSW8 → LSW4 → LSW1 → FW1 → AR2/AR3 → 公网模拟

✅ 九、此设计主要做了些什么？

✔ VLAN 规划与三层互通

✔ 静态路由、多出口策略路由

✔ NAT（源 NAT / PAT）

✔ 防火墙安全策略

✔ DHCP、DNS 实验

✔ Web/FTP 服务器访问控制

✔ 无线 AP 接入与认证模拟

✔ 双运营商出口负载均衡或策略选路

✔ 攻击防御、ACL、安全区划分

具体配置：

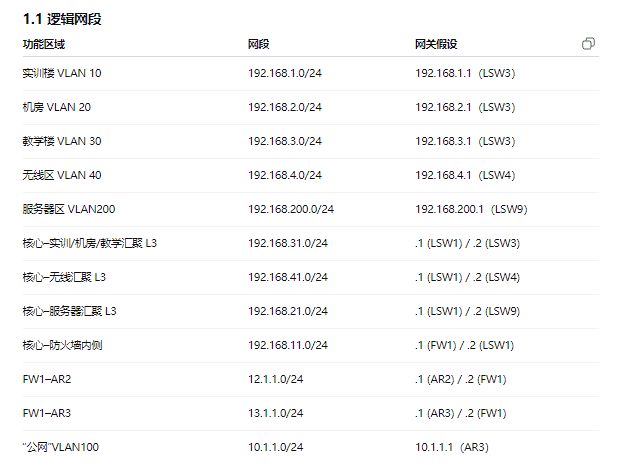

一、统一地址与网段规划（整理版）

基于三层互通的多出口负载均衡的校园网络规划设计

二、核心交换机 LSW1 三层配置

角色：仅做 L3 汇聚 + 到 FW1 的默认出口，不承载终端网关。

下行到 LSW3/4/9 为三条三层链路。

sysname LSW1
#
ip routing                               // 开启三层转发
#
interface GigabitEthernet0/0/1          // 到 LSW9（服务器区）
 ip address 192.168.21.1 255.255.255.0
#
interface GigabitEthernet0/0/2          // 到 LSW3（实训/机房/教学）
 ip address 192.168.31.1 255.255.255.0
#
interface GigabitEthernet0/0/3          // 到 LSW4（无线区）
 ip address 192.168.41.1 255.255.255.0
#
interface GigabitEthernet1/0/0          // 到 FW1 内侧
 ip address 192.168.11.2 255.255.255.0
#
# 静态路由：指向各 VLAN 网段
ip route-static 192.168.1.0 255.255.255.0 192.168.31.2
ip route-static 192.168.2.0 255.255.255.0 192.168.31.2
ip route-static 192.168.3.0 255.255.255.0 192.168.31.2

ip route-static 192.168.4.0 255.255.255.0 192.168.41.2

ip route-static 192.168.200.0 255.255.255.0 192.168.21.2

# 默认路由指向 FW1
ip route-static 0.0.0.0 0.0.0.0 192.168.11.1
#
return

三、汇聚交换机与接入交换机配置

3.1 LSW3（实训楼 + 机房 + 教学楼汇聚）

管理三个 VLAN：10 / 20 / 30与 LSW1 之间是 L3 口 192.168.31.0/24

sysname LSW3
#
ip routing
#
vlan batch 10 20 30
#
interface Vlanif10
 ip address 192.168.1.1 255.255.255.0
#
interface Vlanif20
 ip address 192.168.2.1 255.255.255.0
#
interface Vlanif30
 ip address 192.168.3.1 255.255.255.0
#
interface GigabitEthernet0/0/1      // 上联 LSW1 三层口
 undo portswitch
 ip address 192.168.31.2 255.255.255.0
#
# 下联到 LSW5（实训楼）
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10
#
# 下联到 LSW6（机房）
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 20
#
# 下联到 LSW7（教学楼）
interface GigabitEthernet0/0/4
 port link-type trunk
 port trunk allow-pass vlan 30
#
# 默认路由指向核心
ip route-static 0.0.0.0 0.0.0.0 192.168.31.1
#
return

3.2 LSW4（无线区汇聚）

sysname LSW4
ip routing
#
vlan batch 40
#
interface Vlanif40
 ip address 192.168.4.1 255.255.255.0
#
interface GigabitEthernet0/0/1        // 上联 LSW1 L3 口
 undo portswitch
 ip address 192.168.41.2 255.255.255.0
#
interface GigabitEthernet0/0/2        // 下联 LSW8
 port link-type trunk
 port trunk allow-pass vlan 40
#
# 如果 AP 直接接在 LSW4，其端口设为 access 40：
# interface GigabitEthernet0/0/x
#  port link-type access
#  port default vlan 40
#
ip route-static 0.0.0.0 0.0.0.0 192.168.41.1
#
return

3.3 LSW9（服务器区汇聚）

sysname LSW9
ip routing
#
vlan batch 200
#
interface Vlanif200
 ip address 192.168.200.1 255.255.255.0
#
interface GigabitEthernet0/0/1      // 上联 LSW1
 undo portswitch
 ip address 192.168.21.2 255.255.255.0
#
interface GigabitEthernet0/0/2      // HTTP-Server
 port link-type access
 port default vlan 200
#
interface GigabitEthernet0/0/3      // FTP-Server
 port link-type access
 port default vlan 200
#
ip route-static 0.0.0.0 0.0.0.0 192.168.21.1
#
return

3.4 各接入交换机（LSW5 / LSW6 / LSW7 / LSW8）示例

以 LSW5（实训楼） 为例，其它同理改 VLAN 即可：

sysname LSW5
#
vlan batch 10
#
interface GigabitEthernet0/0/1   // 上联 LSW3
 port link-type trunk
 port trunk allow-pass vlan 10
#
interface GigabitEthernet0/0/2   // PC1
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/3   // Client5
 port link-type access
 port default vlan 10
#
return

同理：

LSW6：access 端口都 VLAN 20LSW7：access 端口都 VLAN 30LSW8：access 端口都 VLAN 40，AP1/AP2 可接这里

四、FW1 防火墙配置（安全域 + NAT + 策略路由）

逻辑：

内网接口 GE0/0/1：192.168.11.1/24，安全域 Trust外网 1（ISP1/AR2）：GE0/0/0 = 12.1.1.2/24，安全域 Untrust1外网 2（ISP2/AR3）：GE0/0/2 = 13.1.1.2/24，安全域 Untrust2

下面为典型 USG 语法风格（你如果用 eNSP 里的 USG 或 FW1，大致一致）：

sysname FW1
#
# 接口 IP
interface GigabitEthernet0/0/0      // To AR2
 ip address 12.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1      // To LSW1 (inside)
 ip address 192.168.11.1 255.255.255.0
#
interface GigabitEthernet0/0/2      // To AR3
 ip address 13.1.1.2 255.255.255.0
#
# 创建安全域
firewall zone trust
 set priority 85
 add interface GigabitEthernet0/0/1
#
firewall zone untrust1
 set priority 5
 add interface GigabitEthernet0/0/0
#
firewall zone untrust2
 set priority 5
 add interface GigabitEthernet0/0/2
#
# 路由
ip route-static 192.168.0.0 255.255.0.0 192.168.11.2   // 回内网
# 缺省出网走 AR2
ip route-static 0.0.0.0 0.0.0.0 12.1.1.1 preference 10
# 备份/策略用 AR3
ip route-static 0.0.0.0 0.0.0.0 13.1.1.1 preference 20
#
# NAT 地址池（也可以 easy-ip，这里演示 pool）
nat address-group POOL_ISP1 0 12.1.1.100 12.1.1.200
nat address-group POOL_ISP2 0 13.1.1.100 13.1.1.200
#
# 基本出网 NAT：Trust -> Untrust1
acl number 3000
 rule 5 permit ip source 192.168.0.0 0.0.255.255
#
nat-policy
 rule name NAT_TO_ISP1
  source-zone trust
  destination-zone untrust1
  source-address 192.168.0.0 mask 255.255.0.0
  action source-nat address-group POOL_ISP1
#
# ——策略路由示例：让 VLAN10/20 走 ISP2，其他走 ISP1——
ip ip-prefix SRC_VLAN10_20 index 10 permit 192.168.1.0 24
ip ip-prefix SRC_VLAN10_20 index 20 permit 192.168.2.0 24
#
traffic classifier CLS_PBR vlan10_20
 if-match ip-prefix SRC_VLAN10_20
#
traffic behavior BEH_TO_ISP2
 redirect ip-nexthop 13.1.1.1
#
traffic policy TP_PBR
 classifier CLS_PBR vlan10_20 behavior BEH_TO_ISP2
#
# 把策略绑定在内侧接口上
interface GigabitEthernet0/0/1
 traffic-policy TP_PBR inbound
#
# 安全策略：Trust -> Untrust 全放行（实验用）
security-policy
 rule name allow_out
  source-zone trust
  destination-zone untrust1
  action permit
 rule name allow_out2
  source-zone trust
  destination-zone untrust2
  action permit
#
# Untrust 回 Trust（允许公网访问服务器可另写规则）
#
return

如果你想简单一点，也可以只用一个 ISP（AR3），把所有默认路由 & NAT 都指向 13.1.1.1，这样配置会更短。

五、AR2 / AR3 配置（运营商与“公网”模拟）

5.1 AR2（ISP1 + 移动 7.7.7.7）

sysname AR2
#
interface GigabitEthernet0/0/0     // To FW1
 ip address 12.1.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1     // To Client11 网络 7.7.7.0/24
 ip address 7.7.7.1 255.255.255.0
#
# 模拟“互联网”，这里简单写成无穷大默认路由
# ip route-static 0.0.0.0 0.0.0.0 <上联>
# 同时要有回内网路由：
ip route-static 192.168.0.0 255.255.0.0 12.1.1.2
#
return

5.2 AR3（ISP2 + baidu-Server 模拟公网）

sysname AR3
#
interface GigabitEthernet0/0/0      // To FW1
 ip address 13.1.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1      // To AC1 (vlan100)
 ip address 10.1.1.1 255.255.255.0
#
# 回校园网路由
ip route-static 192.168.0.0 255.255.0.0 13.1.1.2
#
# 这里可以认为 AR3 上联到“更大互联网”，不必再写
#
return

AC1 上只需要：

sysname AC1
vlan batch 100
interface GigabitEthernet0/0/1   // to AR3
 port link-type access
 port default vlan 100

interface GigabitEthernet0/0/2   // to baidu-Server
 port link-type access
 port default vlan 100
return

baidu-Server IP：10.1.1.9/24 或直接 10.1.1.x，网关：10.1.1.1

（图上写 9.9.9.9，是对外 NAT 后看到的地址，这里三层网段用 10.1.1.0/24）

六、DHCP 配置

统一采用 汇聚交换机做 DHCP 服务器，终端自动获取地址。

6.1 LSW3（给 VLAN10/20/30 分配）

# VLAN10: 实训楼
dhcp enable
#
ip pool V10_POOL
 gateway-list 192.168.1.1
 network 192.168.1.0 mask 255.255.255.0
 dns-list 8.8.8.8
#
ip pool V20_POOL
 gateway-list 192.168.2.1
 network 192.168.2.0 mask 255.255.255.0
 dns-list 8.8.8.8
#
ip pool V30_POOL
 gateway-list 192.168.3.1
 network 192.168.3.0 mask 255.255.255.0
 dns-list 8.8.8.8
#
interface Vlanif10
 dhcp select global
#
interface Vlanif20
 dhcp select global
#
interface Vlanif30
 dhcp select global
#

6.2 LSW4（VLAN40）

ip pool V40_POOL
 gateway-list 192.168.4.1
 network 192.168.4.0 mask 255.255.255.0
 dns-list 8.8.8.8
#
interface Vlanif40
 dhcp select global

6.3 LSW9（服务器区也可用 DHCP 或固定 IP）

一般 HTTP/FTP 推荐 手工固定 IP，不用 DHCP。

七、静态路由 / 策略路由关系总表（便于你写报告）

各汇聚（LSW3 / LSW4 / LSW9）：ip route-static 0.0.0.0 0.0.0.0 <到 LSW1 的 L3 地址>LSW1：针对所有终端 VLAN 做了三条静态路由到各汇聚默认路由指向 FW1（192.168.11.1）FW1：回校园：192.168.0.0/16 → 192.168.11.2两条默认路由：主：0.0.0.0/0 → 12.1.1.1（AR2）备：0.0.0.0/0 → 13.1.1.1（AR3）策略路由：源地址属于 192.168.1.0/24、192.168.2.0/24 时，改走 AR3AR2 / AR3：都有回校园的静态路由：192.168.0.0/16 → FW1 对应接口
