鲜有人知并且音质超好的25WX2/LA4705/4708HIFI功放芯片电路图

一、芯片背景简介：

对于LA4705和4708芯片都是三洋电器生产的用于汽车音响等领域的音频功率放大器集成电路，以下是它们的简要介绍：

– LA4705 ：是一款15W×2双声道BTL（桥式推挽）音频功率放大器。它采用新的NF无电容器电路，改善了低频区域的频率特性，减少了电路串扰，能提供强有力的低音和清晰的高音。其最大输出功率可达25W+25W（VCC=14.4V，THD=30%，RL=4Ω），支持2Ω扬声器，具备低噪音、音质出色的特点，频率响应范围为10Hz-130kHz。该芯片还具有完善的保护功能，包括输出对地短路、输出对VCC短路、负载短路、过压、热关断等保护，并且支持待机开关（有微处理器支持），喇叭缓冲时间可通过外部电容设置。

– LA4708：是一款20W×2通道的BTL音频功率放大器，同样致力于追求出色的音质。它通过采用新的NF无电容器电路改善了低频区域频率特性，同时通过改善电路和图案布局减少了导致“浑浊”声音的串扰，从而实现了强劲的低音和清晰的高音。其最大总输出功率为30W+30W（VCC=13.2V，THD=30%，RL=4Ω），也支持RL=2Ω的负载（VCC=13.2V，THD=10%时，PO=30W），频率响应范围为fL<10Hz，fH=130kHz。芯片上集成了多种保护功能，如输出对地短路、输出对VCC短路、负载短路、过压、热关断等保护电路，还具有待机开关电路（支持微处理器），并且可通过外部电容设置任意导通时间，能减少“砰砰”噪音。此外，LA4708与LA4705NA引脚兼容，在某些情况下可替代LA4705NA以获得更高的功率输出（当共用电路板时，引脚1和9必须悬空）。

二、音质特色

– LA4705：采用NF无电容器电路，改善了低频区域的频率特性，减少了电路串扰，可提供强有力的低音和清晰的高音 。其频率响应范围为10Hz-130kHz，能够较好地还原音频信号的各个频段，低噪音的特点使得输出的声音更加纯净 。

– LA4708：同样运用新的NF无电容器电路改善了低频区域频率特性，通过优化电路和图案布局，减少了导致“浑浊”声音的串扰，进而实现了强劲且富有力度的低音以及清晰明亮的高音。频率响应范围为fL<10Hz，fH=130kHz，能很好地覆盖人耳可听的音频范围，为用户带来较为宽广的音域体验。

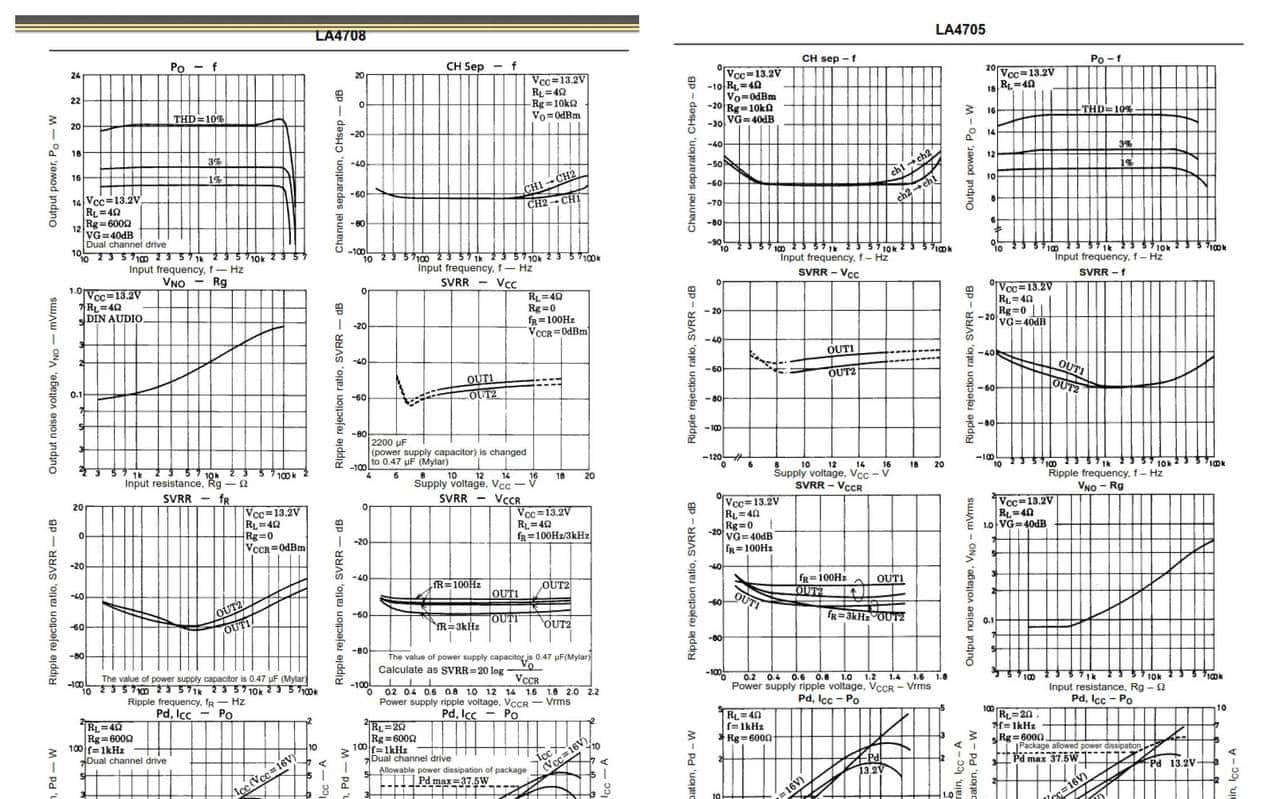

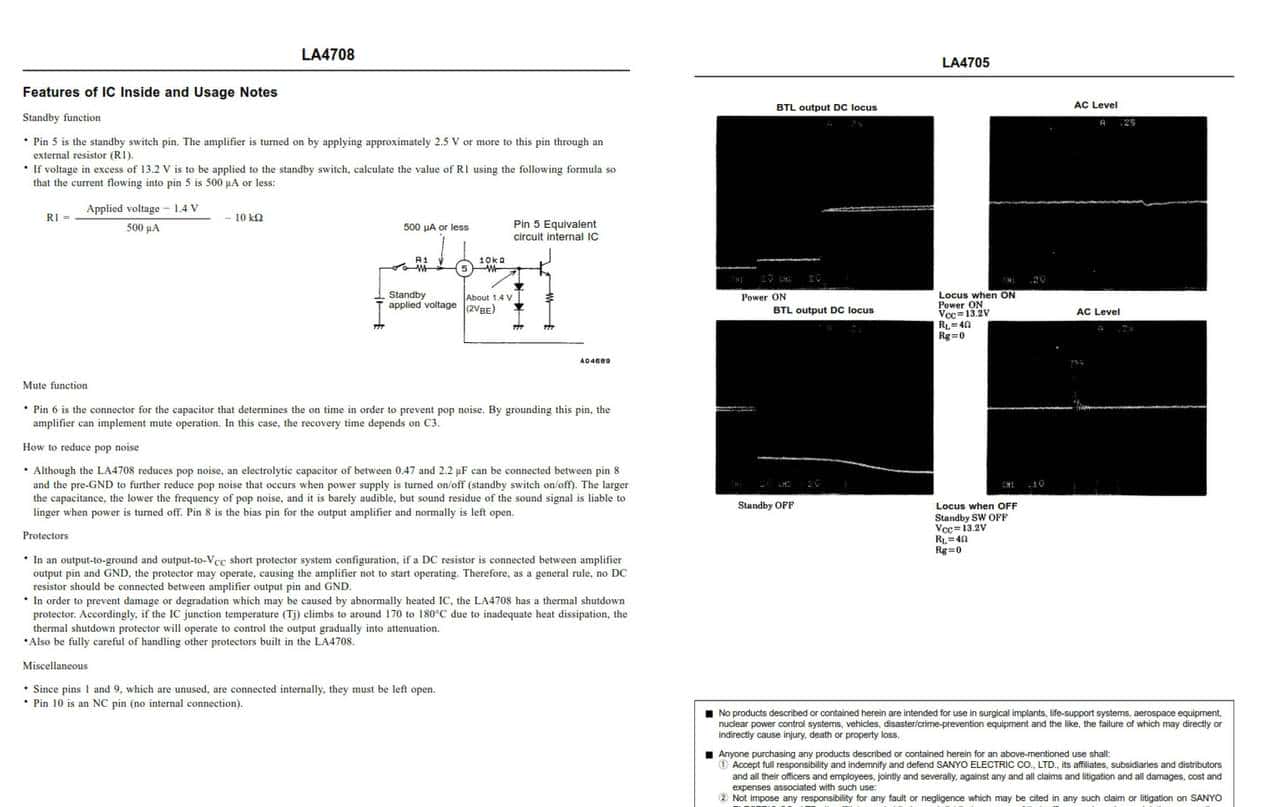

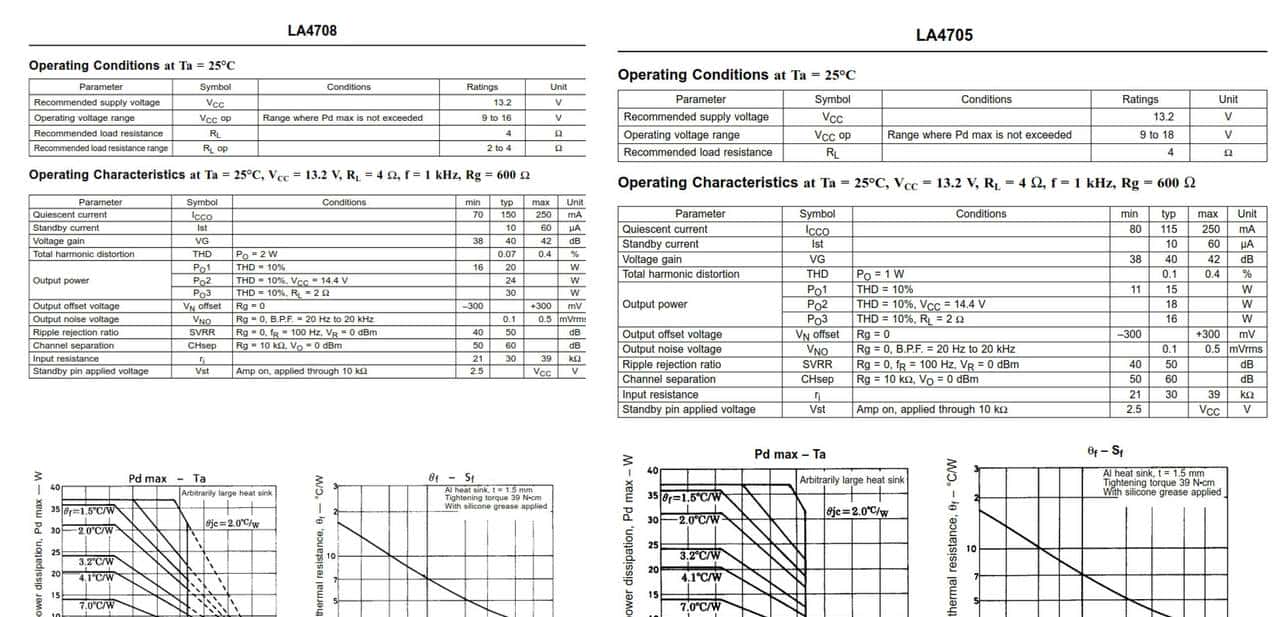

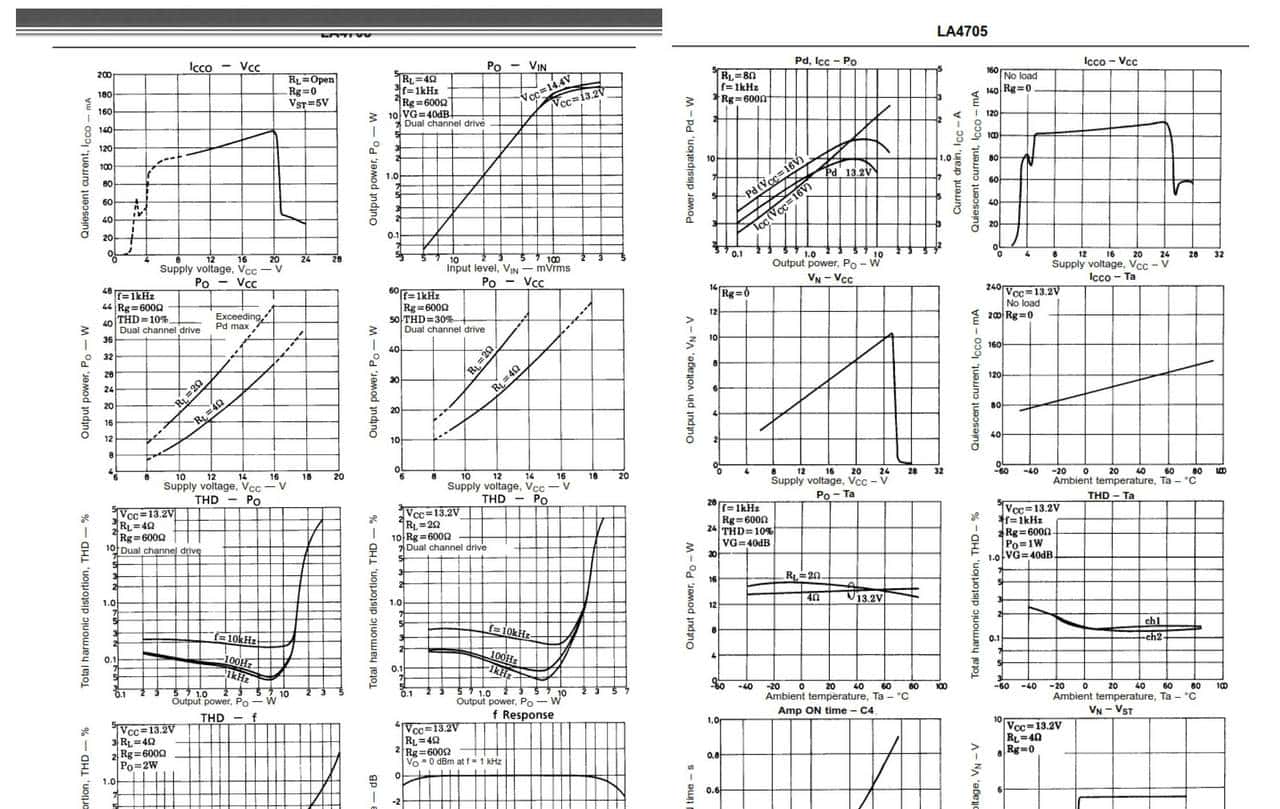

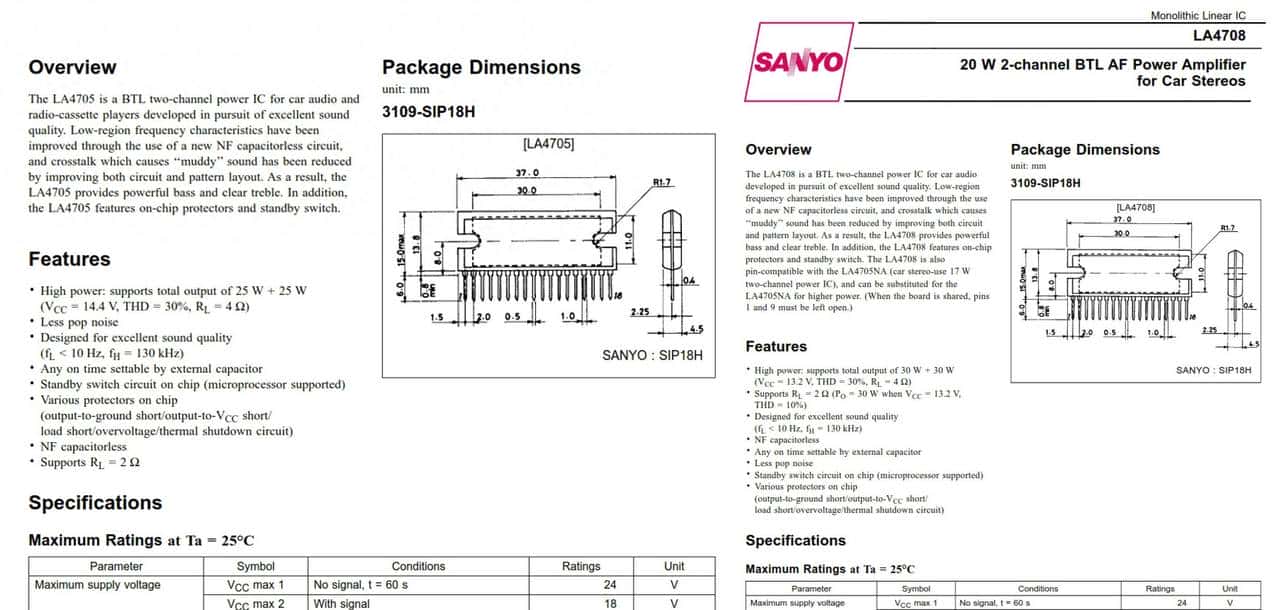

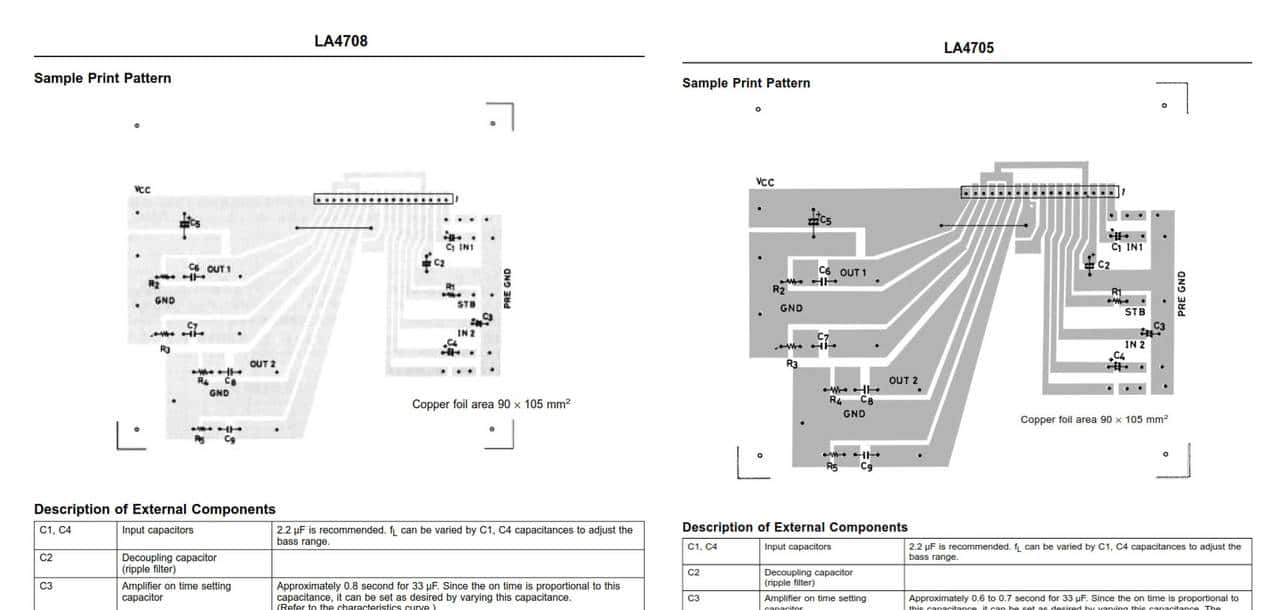

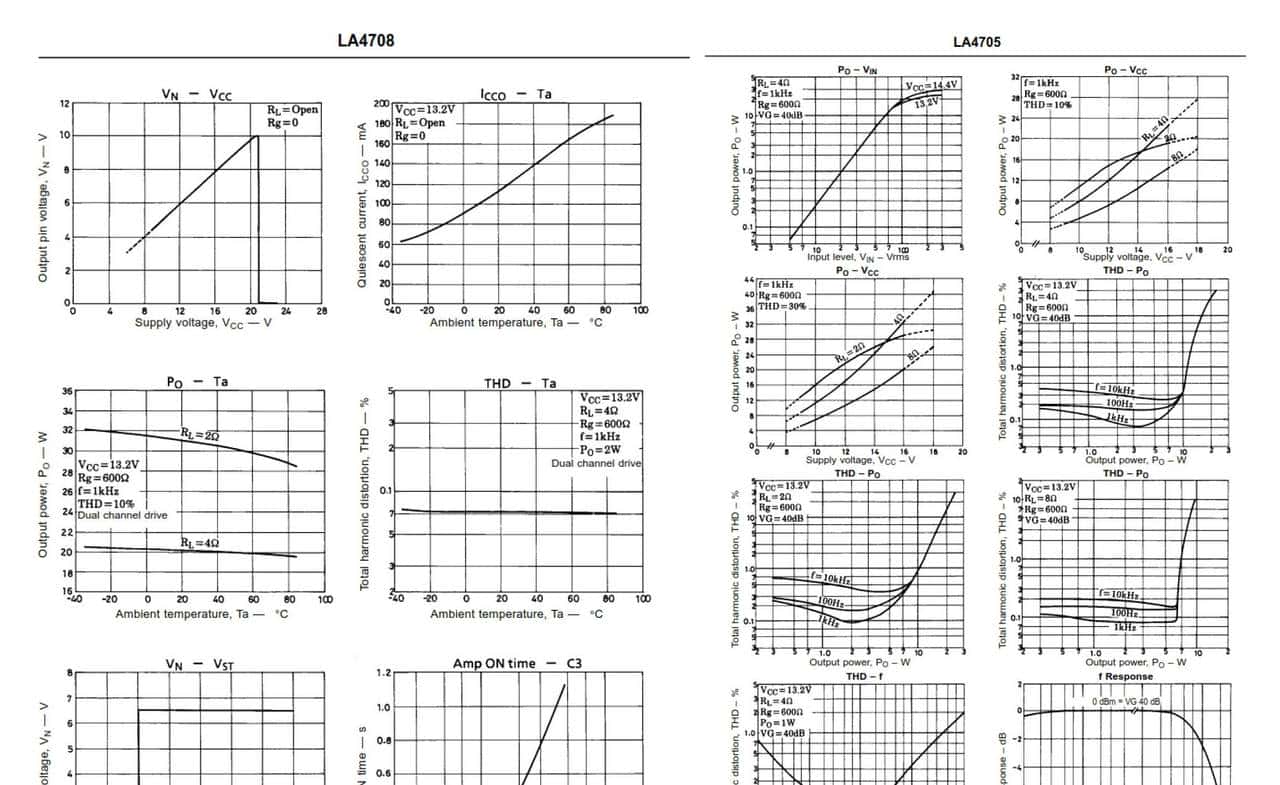

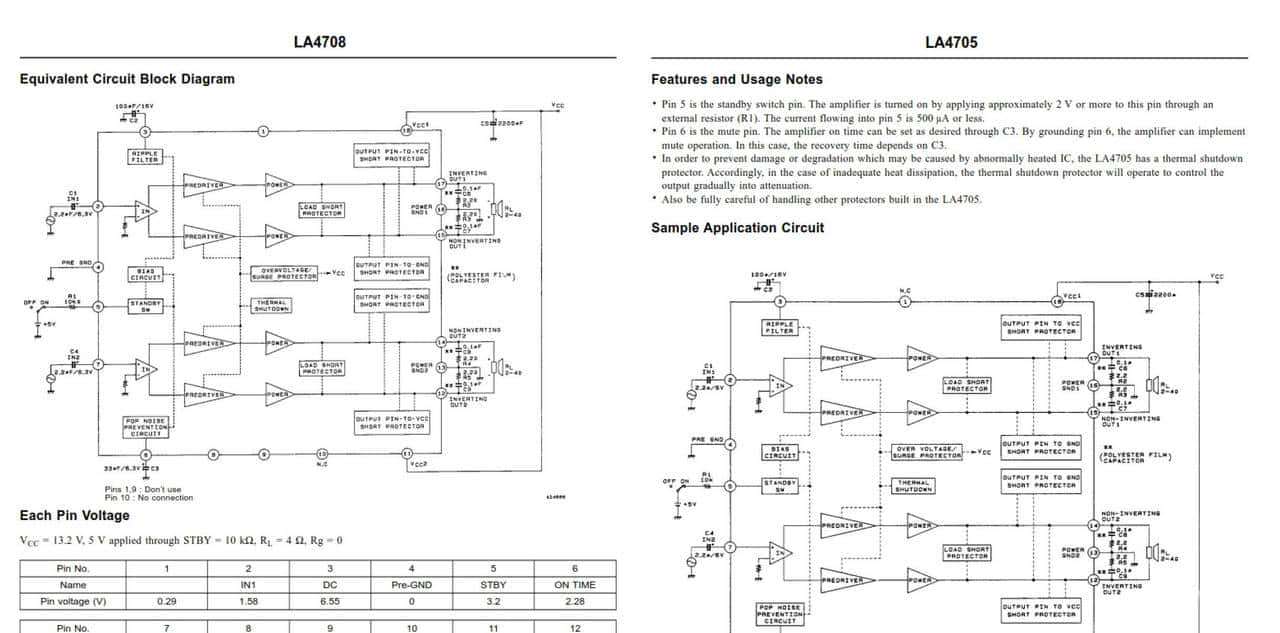

三、电路图及PCB资料

四、实际绘制电路图和PCB

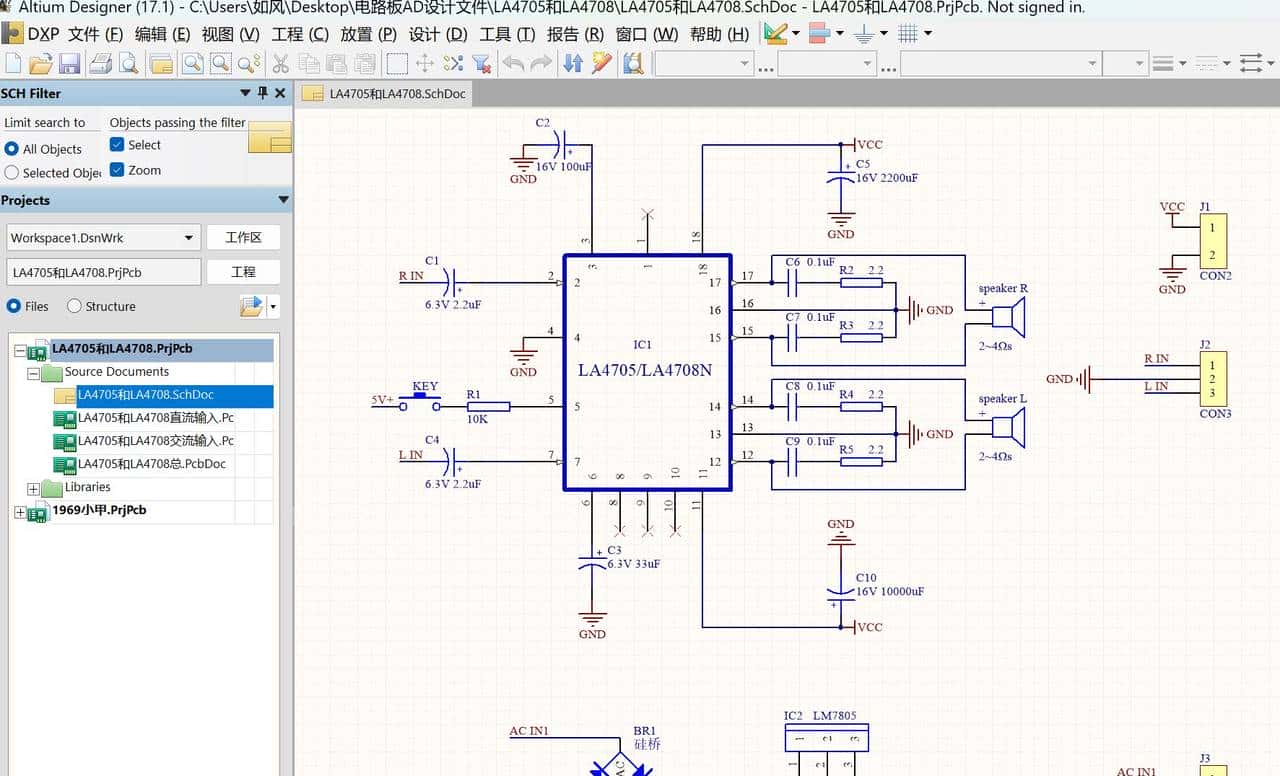

这是我按照原厂给的电路图增加了一个电源画的电路图。

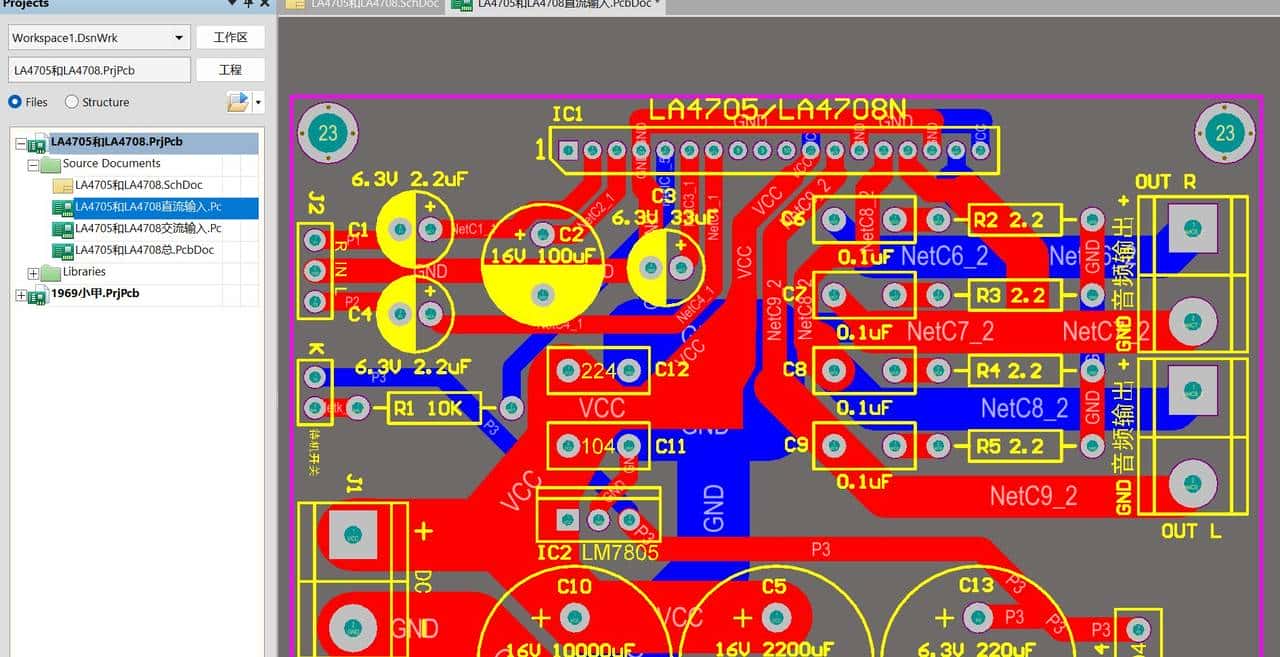

这是一个是交流电源输入和直流输入对应的两个PCB印刷电路板图。

直流输入电路板图

交流输入电路板图

希望喜爱的烧友不妨DIY一试！
