绿盟防火墙机制

三层主备配置

步骤一 配置网络接口

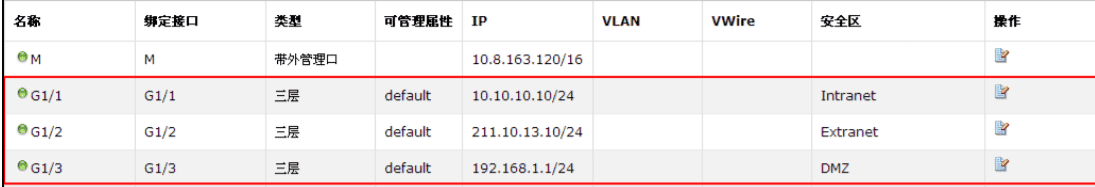

【网络 > 接口 > 接口】，进行接口IP地址配置

绿盟防火墙支持VRRP成员组接口，不配置IP地址，G1/1与G1/2接口可配置为0.0.0.0/0。

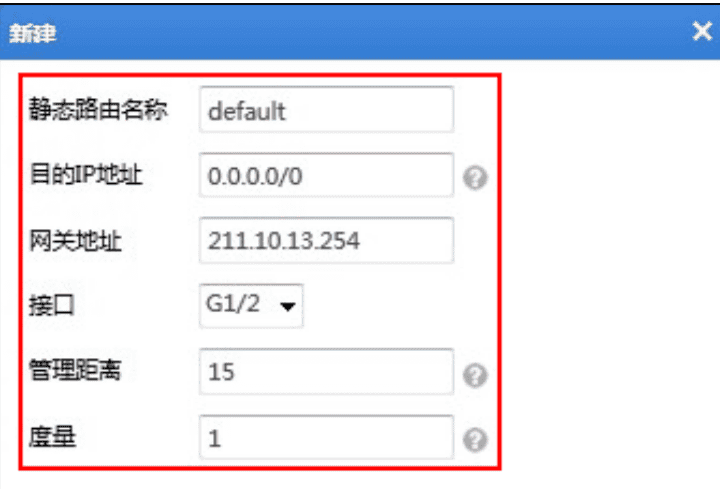

步骤二 配置出接口路由

网关地址：通常为下一跳的 IP 地址；

#这里数据报文从主墙 NF的G1/2 接口转发，下一跳地址和G1/2 实际使用的虚拟IP地址应该在同一网段。

---

接口：数据报文从主墙 NF 的哪个接口进行转发。

#这里数据报文需要从G1/2向外转发，因此选中G1/2。

---

管理距离：管理距离值越小，路由可信度越高。

#因此，这里使用的路由为默认路由，故管理距离值应该偏大。

---

度量：值越小，优先级越高。

步骤三 配置HA接口

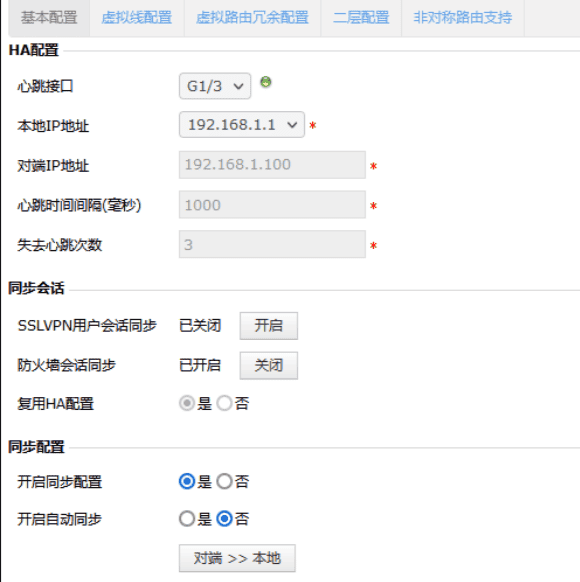

进入，【路由 > 高可用性 > 基本配置】配置HA接口。此接口用于传输心跳信息。

单击【对端>>本地】按钮，可将对端配置策略同步到本地；

单击【本地>>对端】按钮，可将本地配置策略同步到对端。

包括：安全策略、NAT、用户认证策略、流量管理策略、各类对象、资产、IPmac绑定、链路探测、ISP信息以及ISP路由、VPN（SSL/IPSEC相关的配置）；（6.0.3.19开始有 ：非对称路由配置）

不包括：设备的接口类型、路由(除ISP路由)、高可用性的配置、专业参数config文件，用户对象。

---

开启“防火墙会话同步”，同步主墙、备墙会话。

---

主墙 G1/3 接口为心跳口，G1/3 接口的 IP 地址为 192.168.1.1。

#主墙和备墙的心跳口必须处于同一网段。因此，备墙 G1/3 接口为心跳口，IP 地址为192.168.1.11。

步骤四 VRRP设置

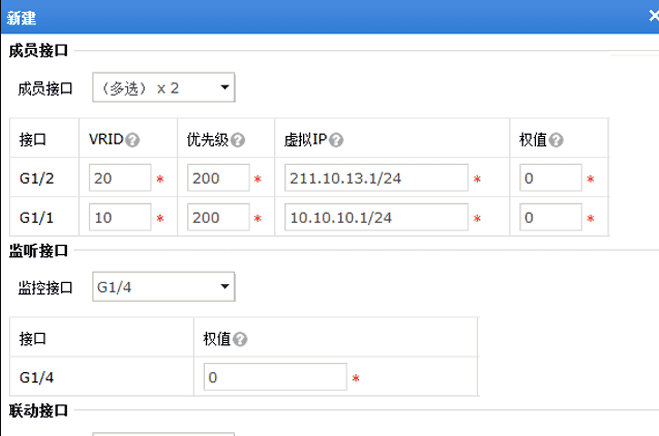

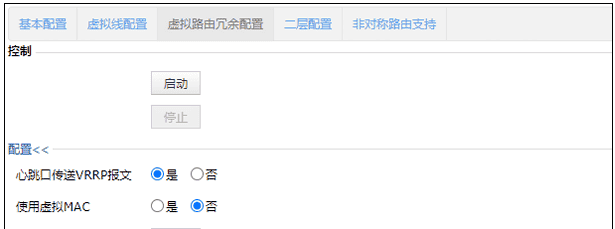

【路由 > 高可用性 > 虚拟路由冗余配置】，配置主墙VRRP参数。

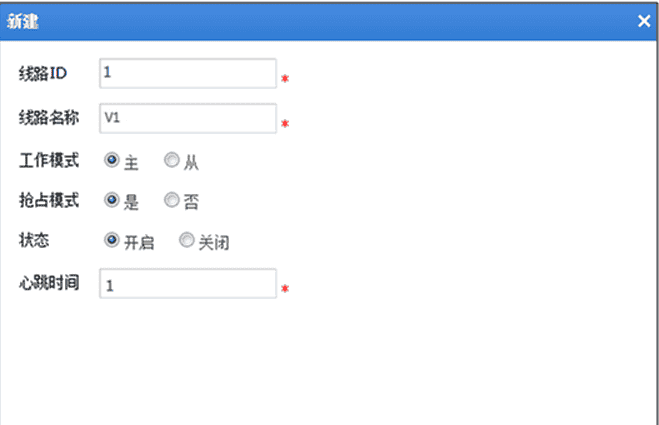

【主】防火墙创建监控线路

【VRID】，接口备份组ID。

#如主墙G1/1和备墙G1/1互为备份组，则两个接口的VRID必须一致，才能同步备份组接口的心跳信息，从而完成备份任务。

---

【优先级】，区分主备。

#优先级值最高的成为Master；优先级相同时，比较接口IP地址，较大者优先。‌‌

---

【虚拟IP】，主备接口使用的虚拟通信IP地址。

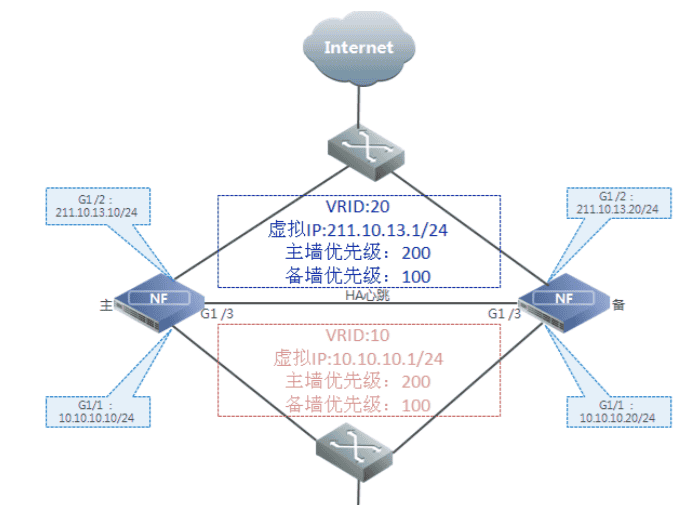

#主墙接口G1/2在完成高可用性备份时实际使用的虚拟IP地址，按拓扑图所示，设置IP地址为211.10.13.1/24。

---

【权值】，用于防止主备防火墙接口同时故障时的网络终端。

#具体简介，见FAQ

---

【监听接口】，当监听接口状态为DOWN时，主备状态切换。（可不配）

---

【联动接口】，当监听接口DOWN时，联动接口一起DOWN掉。#但是需要注意，联动接口不能是主备成员接口。（可不配）

步骤五 配置备机VRRP

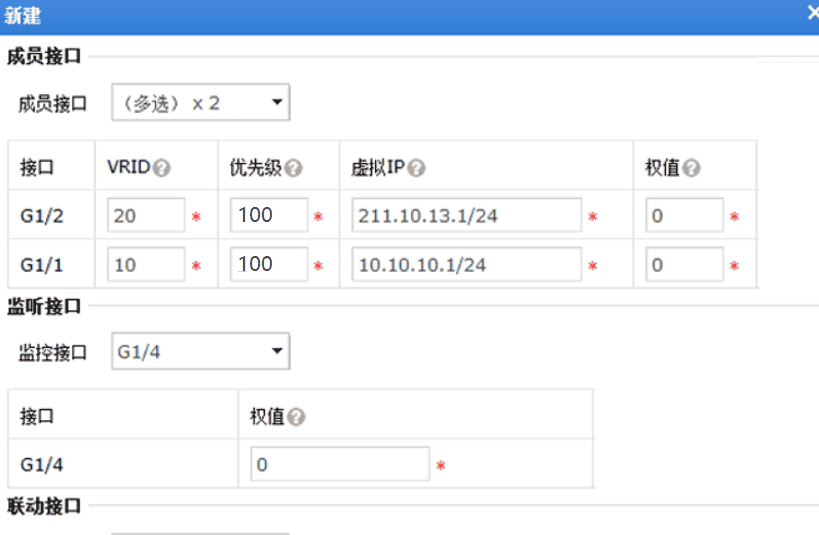

备防火墙的配置与主防火墙基本一致，【路由 > 高可用性 > 虚拟路由冗余配置】，配置备墙VRRP参数时有些许不同。

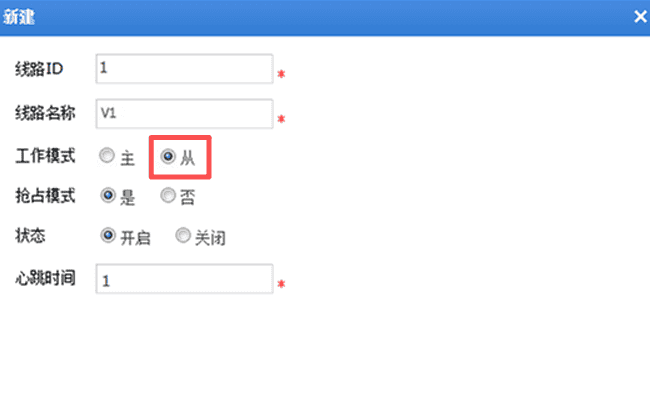

需配置为从机，并且优先级为100，从而成为备机。

检查VRRP主备状态

FAQ：

VRRP中权值是什么？

NF6.0.1版本在虚拟路由冗余，即三层HA中引入了【权值】功能。
主备NF做三层HA时，如果主备NF都有网口故障，那么主备防火墙都会进入Fault状态，所有的网络都会中断。为解决这一问题，引入“链路权值”机制。

为NF中每个链路中的各个接口配置权值；

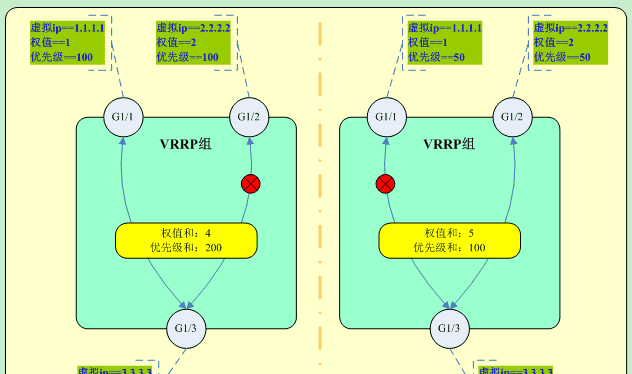

当主备NF同一对接口donw，两设备都进入未激活状态时，计算VRRP组中的接口的“权值和”，“权值和”高的进入激活状态，低的进入未激活状态；

如果主备NF的“权值和”相同，再计算接口的“优先级和”，“优先级和”高的进入激活状态，低的进入未激活状态；

正常情况下，不允许将主备设备的优先级配置一致。如果出现这种情况，将比较心跳口IP大小，整型值大的为主机；

VRRP中的虚拟MAC的作用是什么？

虚拟MAC地址，是根据VRRP备份组，组号生成的MAC地址。
格式为：00-00-5E-00-01-{ virtual-router-ID }。一个virtual-router-ID对应一个虚拟MAC地址。

默认情况下，防火墙进行三层转发时使用物理接口的实际MAC地址对报文进行封装。

但是，防火墙上下行设备若存在四层交换机时，则因为四层交换机上也会建立类似会话表的连接状态表，连接状态表中会记录从防火墙发送过来的报文源MAC地址，也就是NF接口的实际MAC地址。当四层交换机发送报文时，直接根据状态记录表中的MAC地址（防火墙物理接口的实际MAC地址）来填充报文的目的MAC，然后将报文发送出去。主备状态发生切换时，四层交换机不会自动更新状态记录表中的MAC地址，因此还会将报文发送至原来的主用设备，导致业务中断。

因此VRRP中的虚拟MAC功能，使防火墙接口发送的报文都使用虚拟MAC地址来封装，四层交换机上记录的也是虚拟MAC地址。这样在主备状态切换时，业务报文的源MAC地址不会发生变化，从四层交换机发送的报文也会被正确的转发至新的主用设备上，业务不会中断。

绿盟防火墙对于一条流的老化时间说明

1.收到【RST】或者完整四次挥手时，防火墙立即删除会话；
2.收到的首包不是【SYN】，而是【SYN+ACK】或者【ACK】，四秒后老化；
3.防火墙收到完整的三次握手，老化时间是30分钟；
4.收到【UDP】的流量，单向流4秒老化，双向60秒老化；
5.防火墙收到[SYN]后，收不到[SYN+ACK]包，四秒后老化；
6.防火墙收到[SYN]和[SYN+ACK]后，收不到[SYN]，四秒后老化；
7.防火墙收到4次挥手中的【FIN+ACK】后，防火墙立即删除会话。

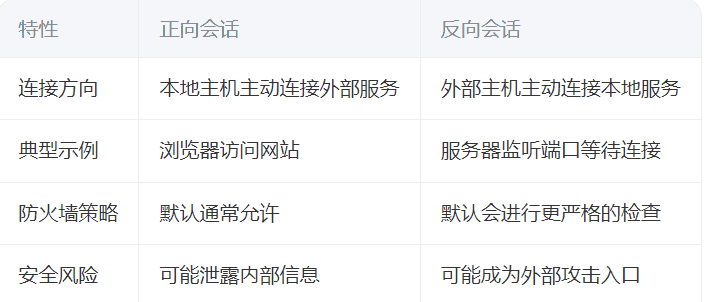

对于防火墙会命中反向会话说明

1.防火墙收到【RST】或者完整完整四次挥手，防火墙立即删除会话。然后防火墙又收到同一条流服务器的数据，就会命中反向会话；

2.防火墙防收到4四次挥手中的【FIN+ACK】后，防火墙立即删除会话。然后防火墙又收到同一条流服务器的数据，就会命中反向会话。
