01使用keil5创建stm32工程文件

• 打开keil5
• 新建一个工程文件
• 选择芯片型号

• 在新建好的工程目录下创建Start文件夹，用于存放启动文件

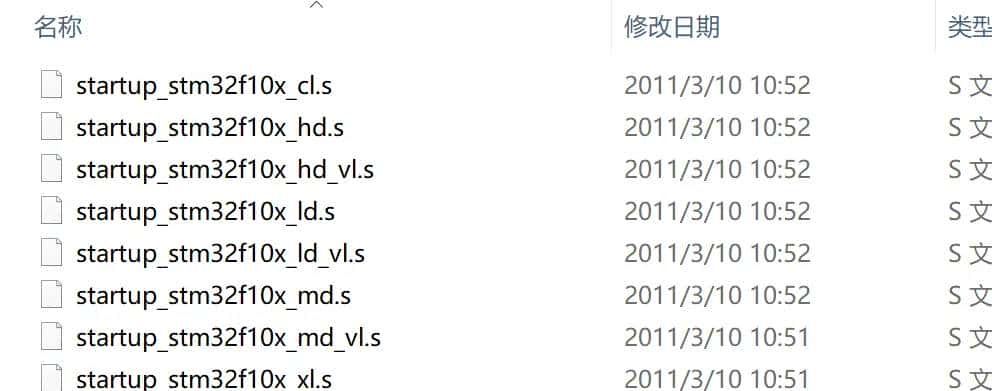

  启动文件存放路径： STM32F10x_StdPeriph_Lib_V3.5.0 -> Libraries -> CMSIS -> CM3 -> DeviceSupport -> ST -> STM32F10x -> startup -> arm

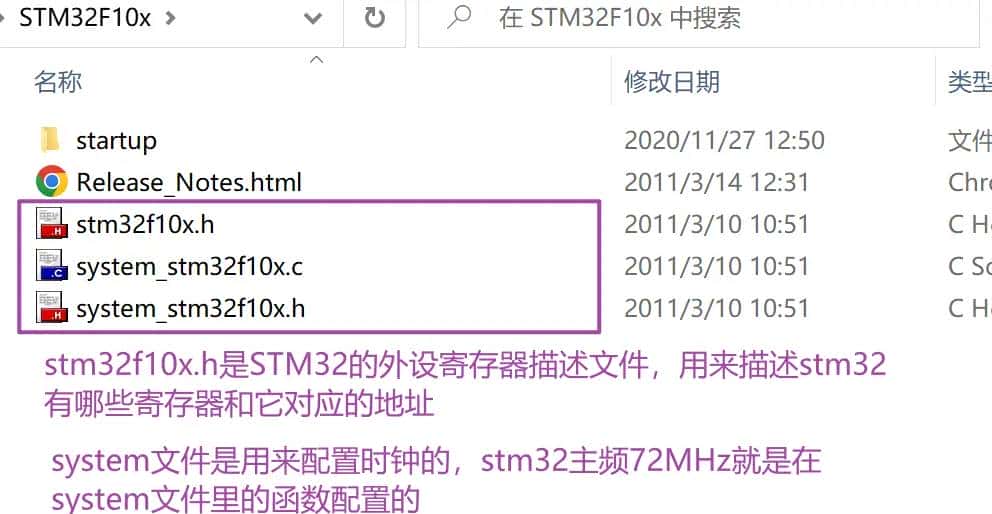

• 复制stm32f10x.h、system_stm32f10x.c、system_stm32f10x.h文件到Start文件夹下

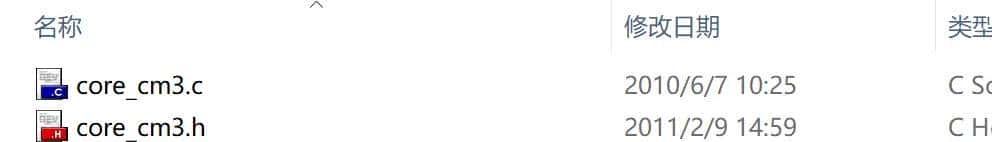

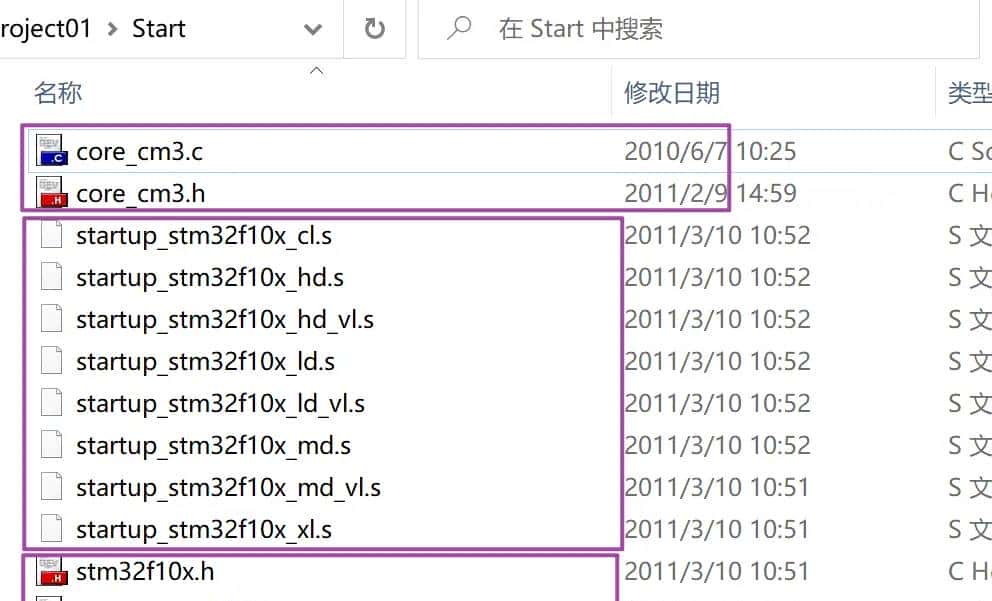

• 添加内核寄存器的描述文件到Start文件夹
  这是由于STM32是内核和内核外围的设备组成的，而且内核的寄存器描述和外围设备的描述文件不是在一起的。
  STM32F10x_StdPeriph_Lib_V3.5.0 -> Libraries -> CMSIS -> CM3 -> CoreSupport



  到此为止，工程的必要文件就复制完成了。

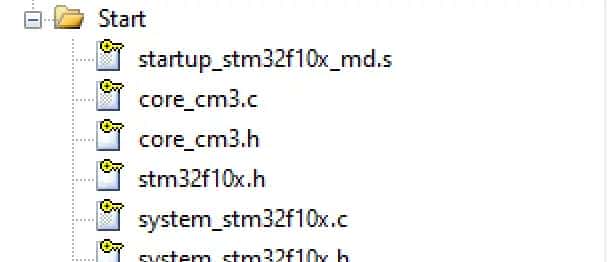

• 添加文件到Start组

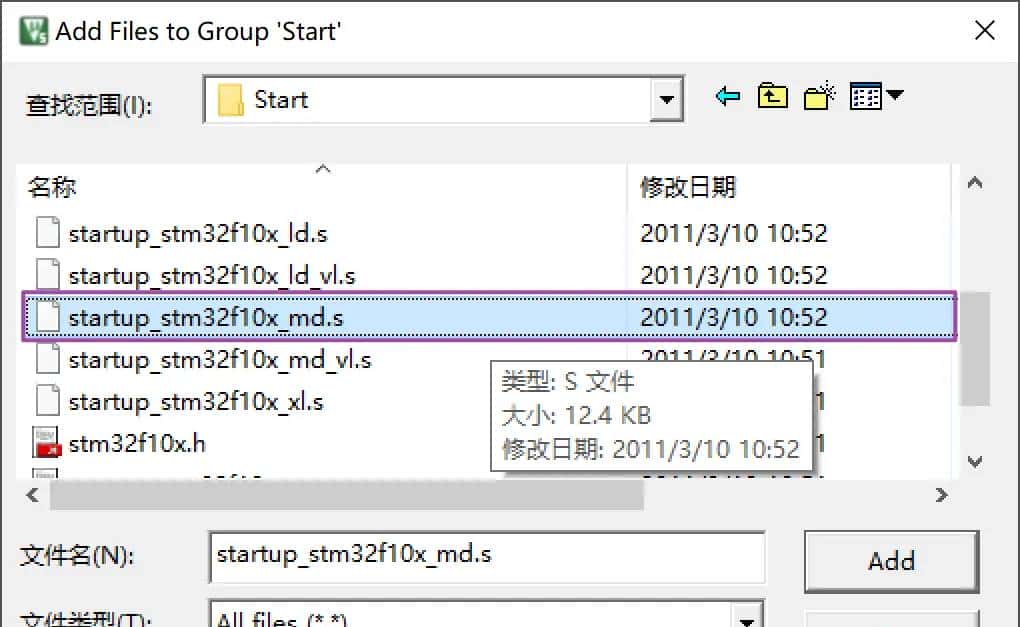

  第一添加启动文件，启动文件有许多个，我们只能添加其中一个。stm32f103c8t6添加的是md.s的启动文件。

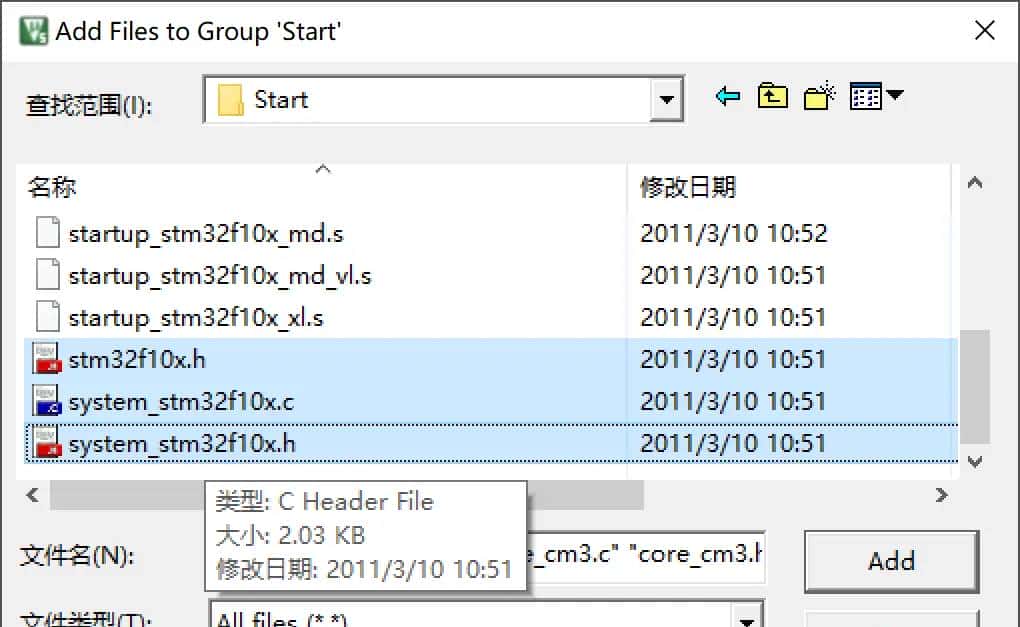

  然后是添加剩下的.c和.h文件

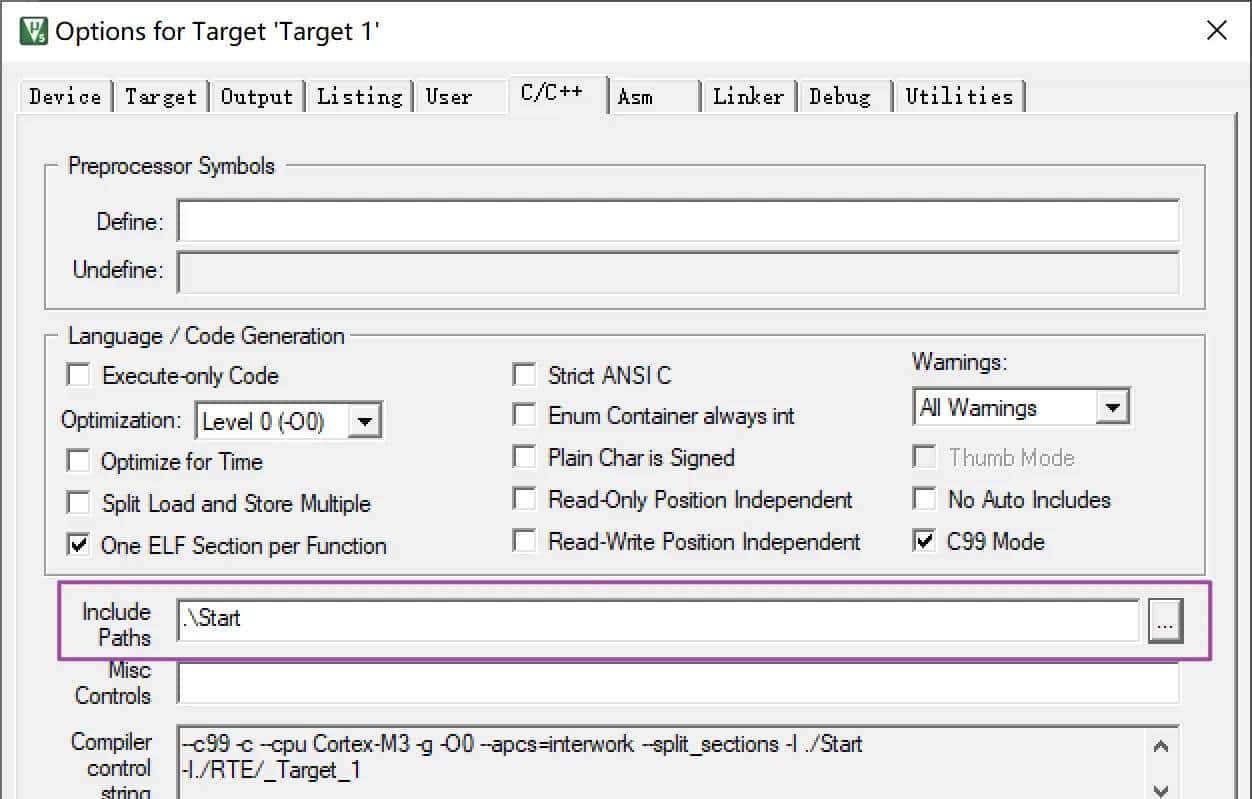

• 在工程选项里添加这个文件夹的头文件路径

• 测试工程是否可行

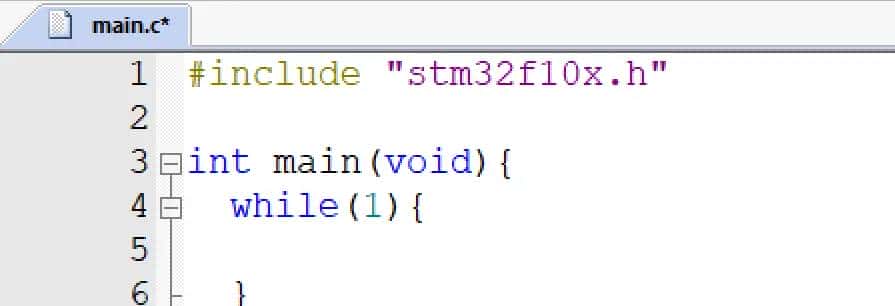

  新建User文件夹，新建mian.c文件，编译。



  到此，如果后续采用的是寄存器开发，就完成了工程的搭建。

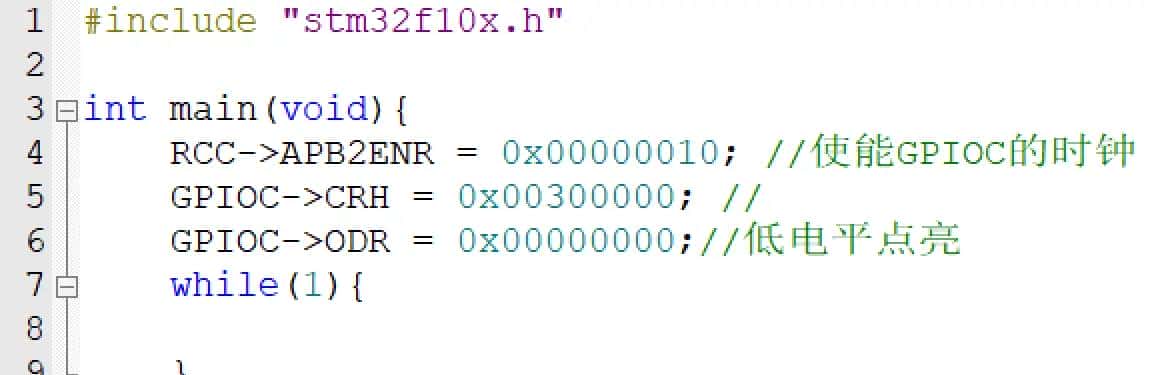

• 如何通过配置寄存器完成点灯操作



  只要配置三个寄存器就可以实现点灯

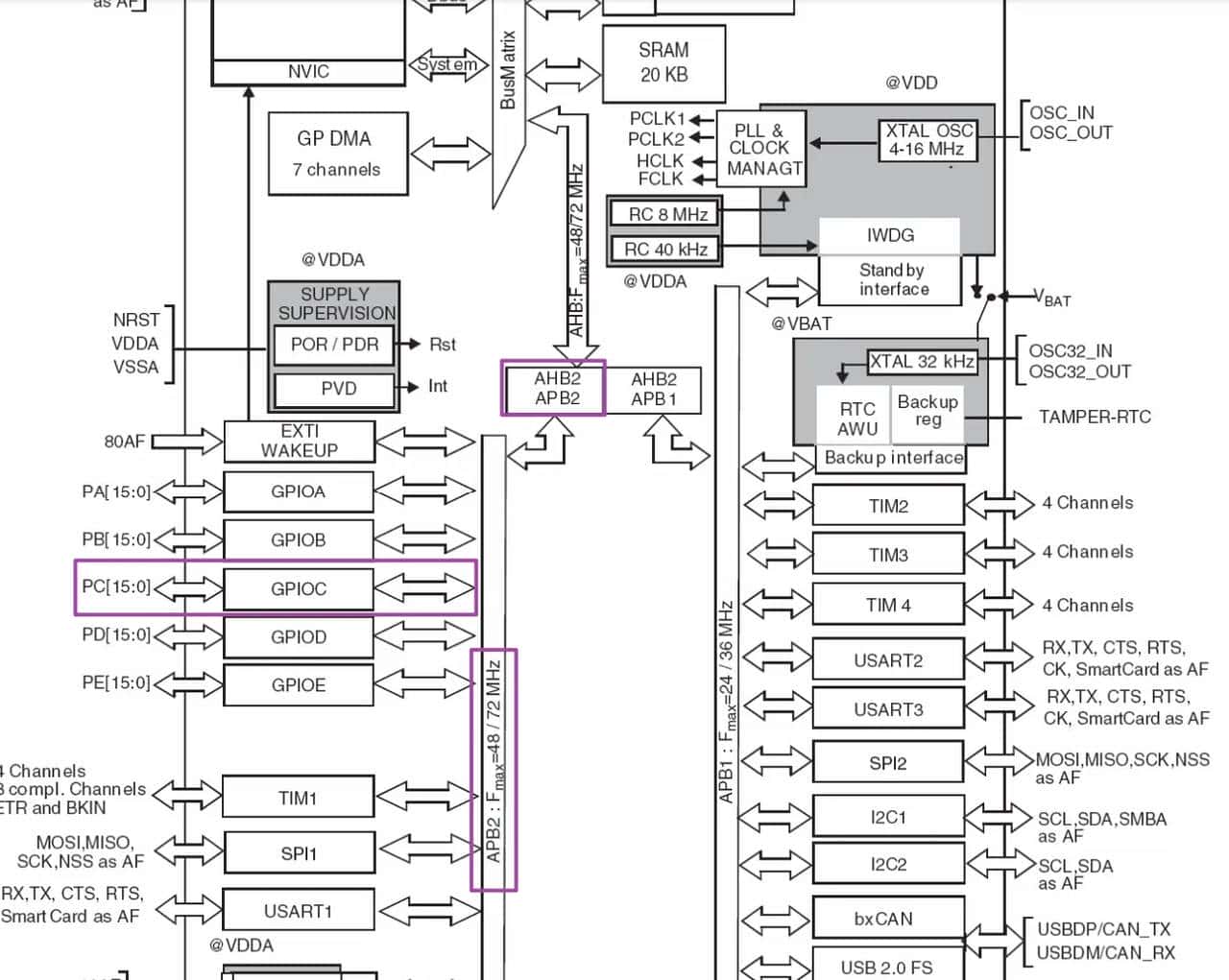

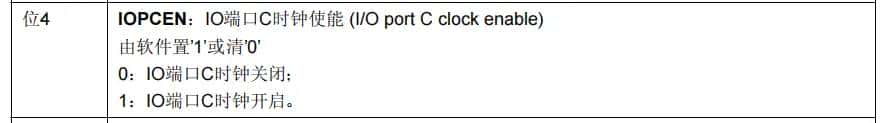

  1、RCC的一个寄存器，用来使能GPIOC的时钟

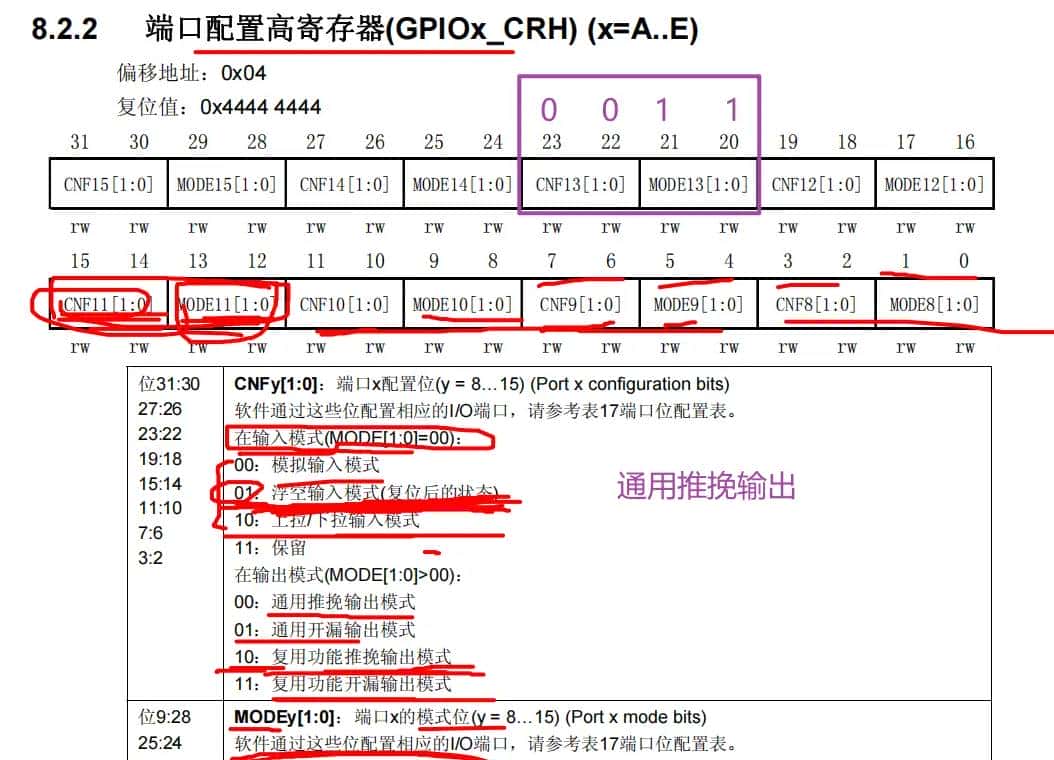

  2、第二个寄存器，配置PC13口的模式

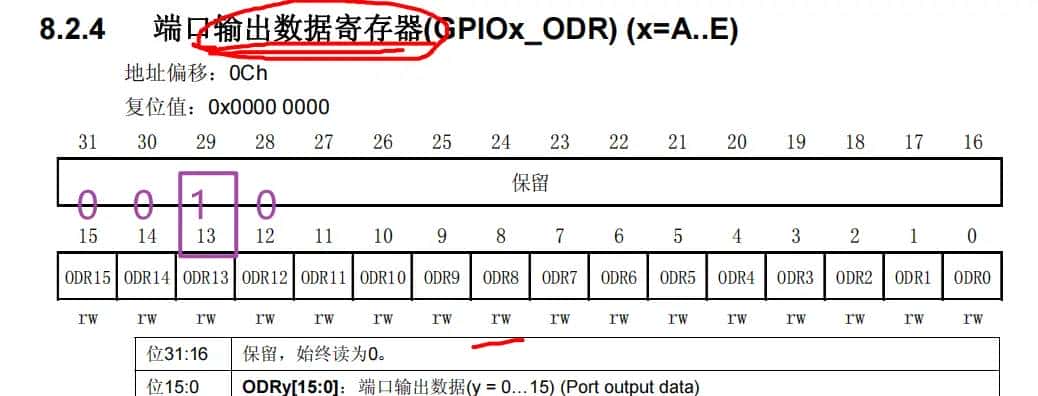

  3、第三个寄存器，端口输出数据寄存器



这样的方式的弊端是要查手册看寄存器的每一位，并且如果会影响到其他端口的原有配置，如果要做的不影响别的端口还需要做&=和|=的操作。

• 为工程添加库函数
  新建文件夹Library用来存放库函数的.c和.h文件

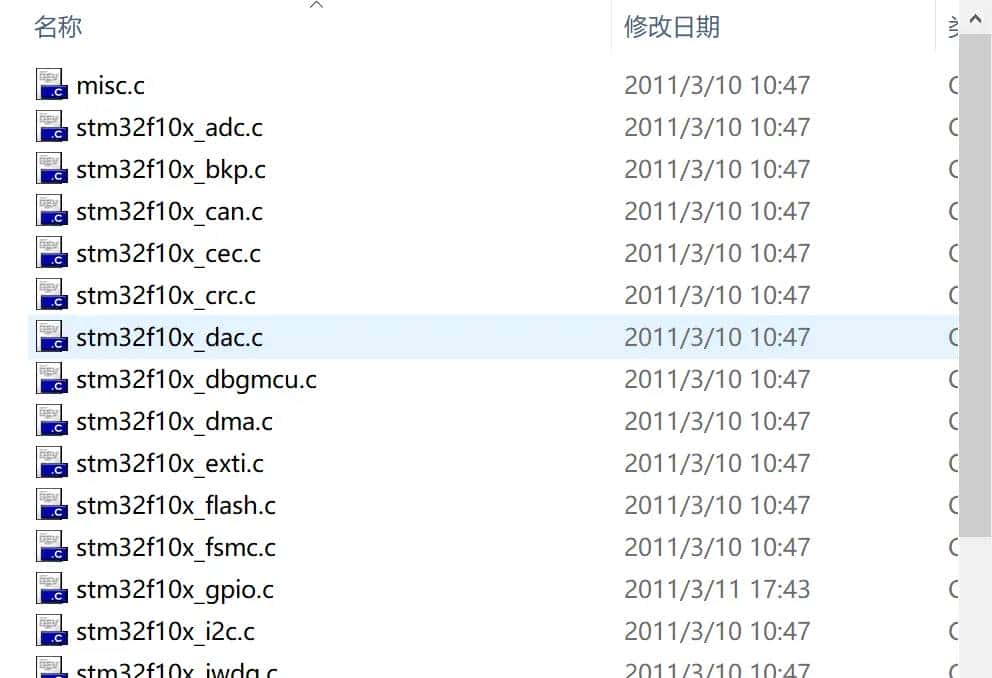

  找到库函数文件：STM32F10x_StdPeriph_Lib_V3.5.0 -> Libraries -> STM32F10x_StdPeriph_Driver -> src

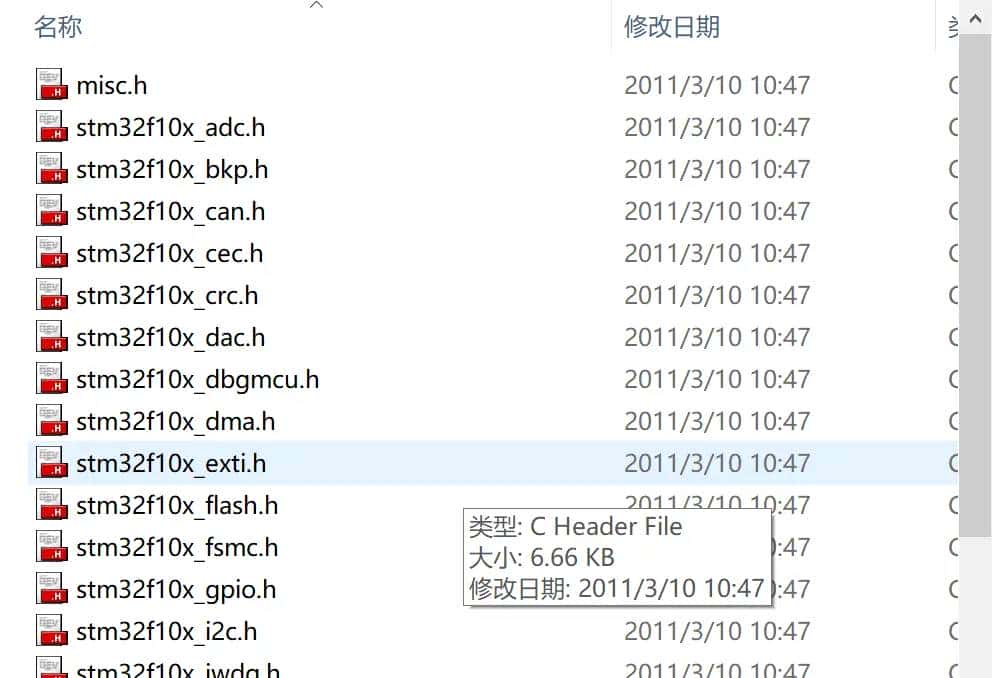

  找到库函数头文件：STM32F10x_StdPeriph_Lib_V3.5.0 -> Libraries -> STM32F10x_StdPeriph_Driver -> inc



  在Library目录下粘贴
  在keil中添加Library的全部文件

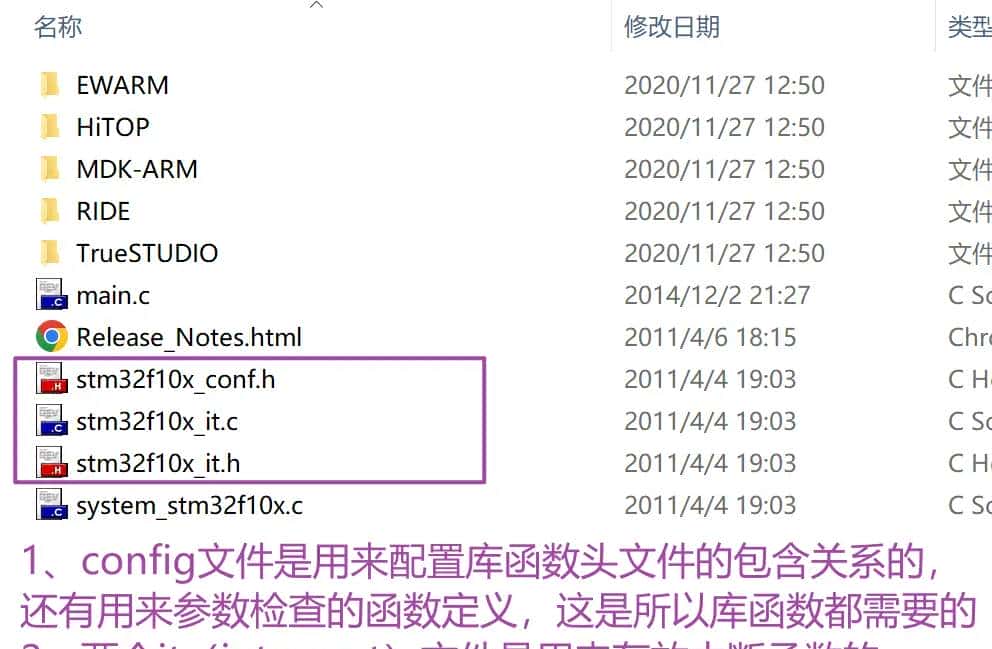

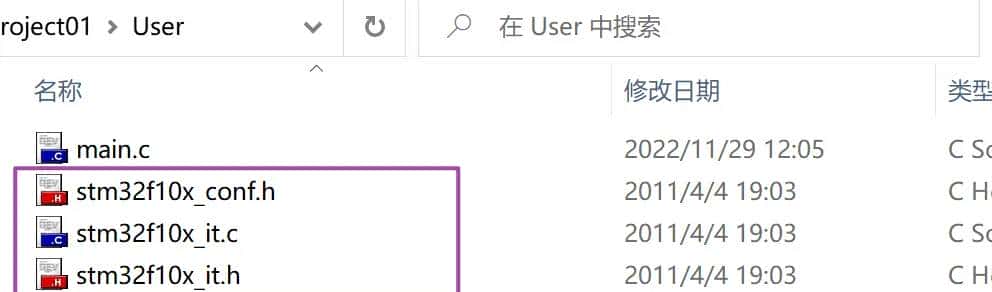

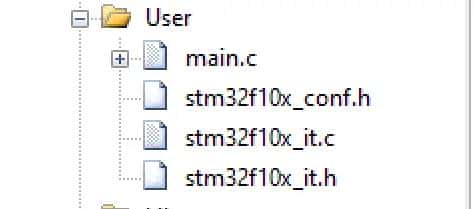

  还要在User文件夹下添加三个文件，找到以下文件：STM32F10x_StdPeriph_Lib_V3.5.0 -> Project -> STM32F10x_StdPeriph_Template ->

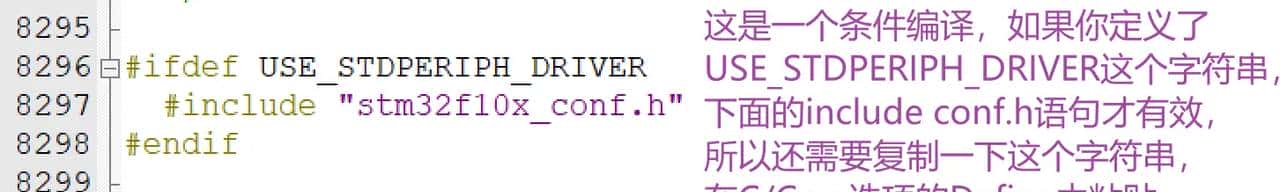

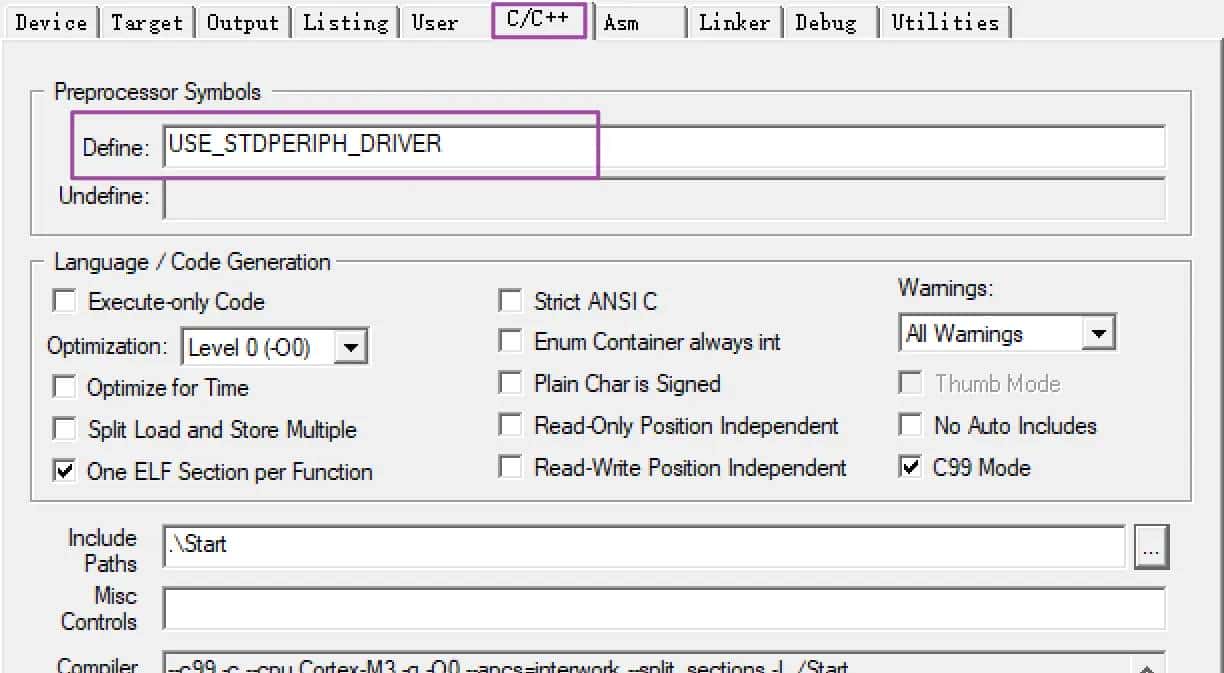

  最后还需要一个宏定义，

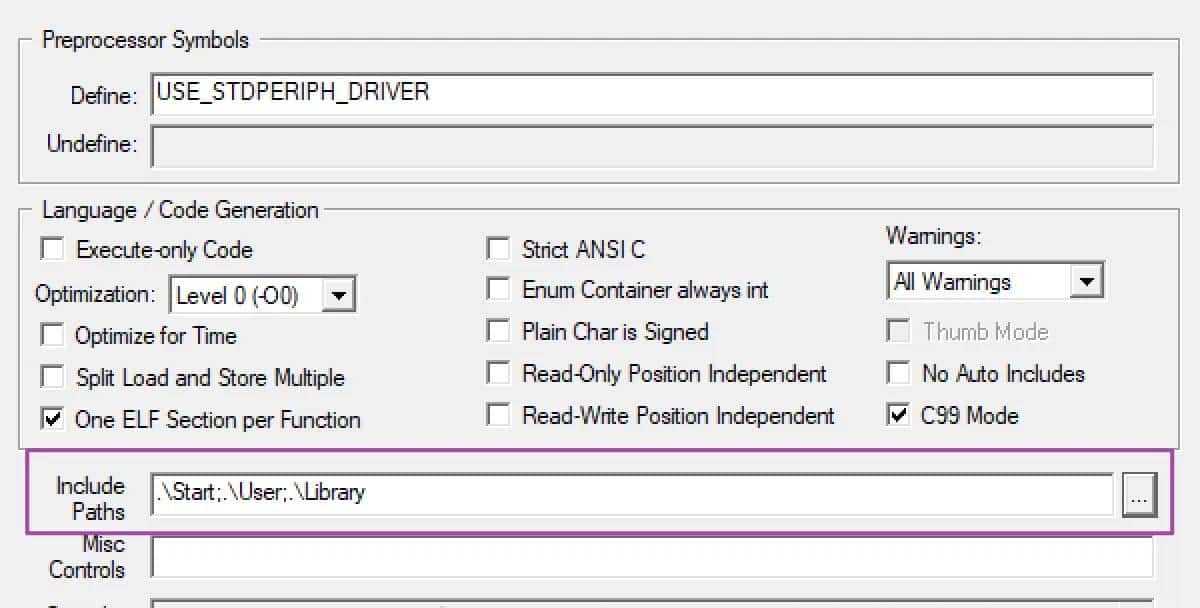

  不要忘了头文件，把User和Library的也添加上



  这样基于库函数的工程就建好了

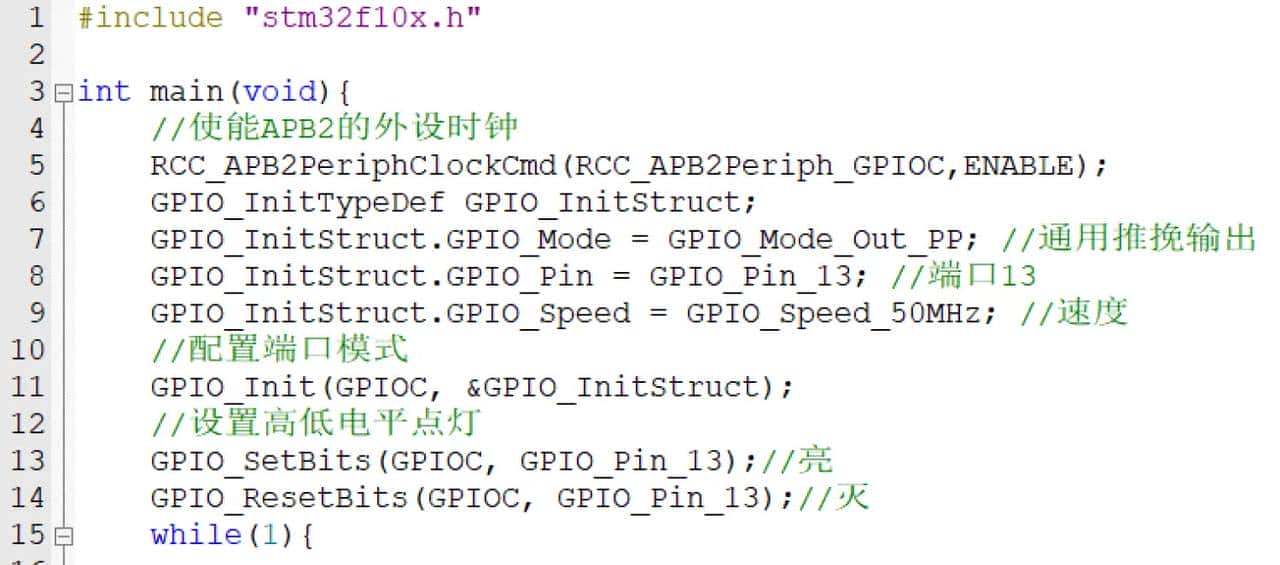

• 库函数点灯



通过使用库函数，查看库函数的参数说明，补全函数参数

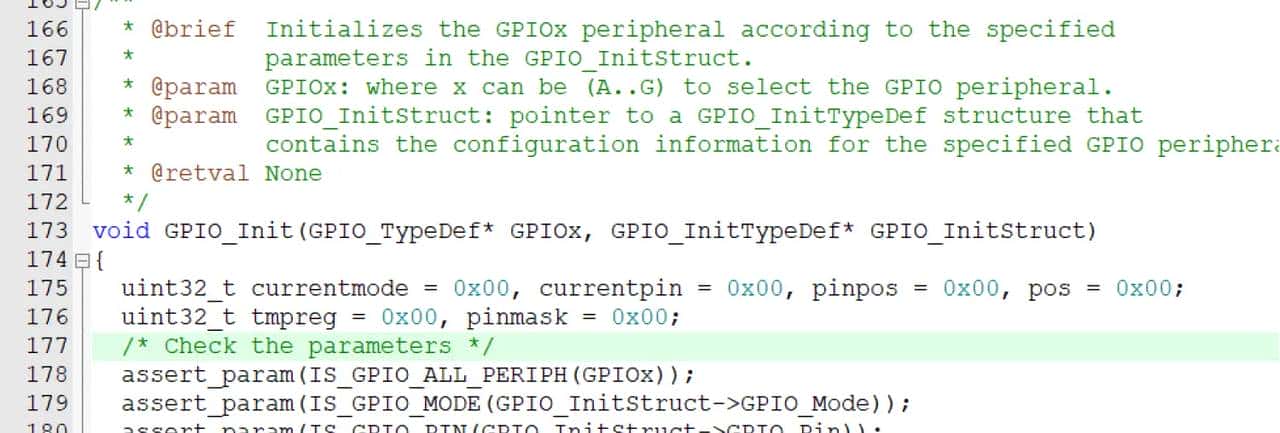

列如GPIO_Init()函数：

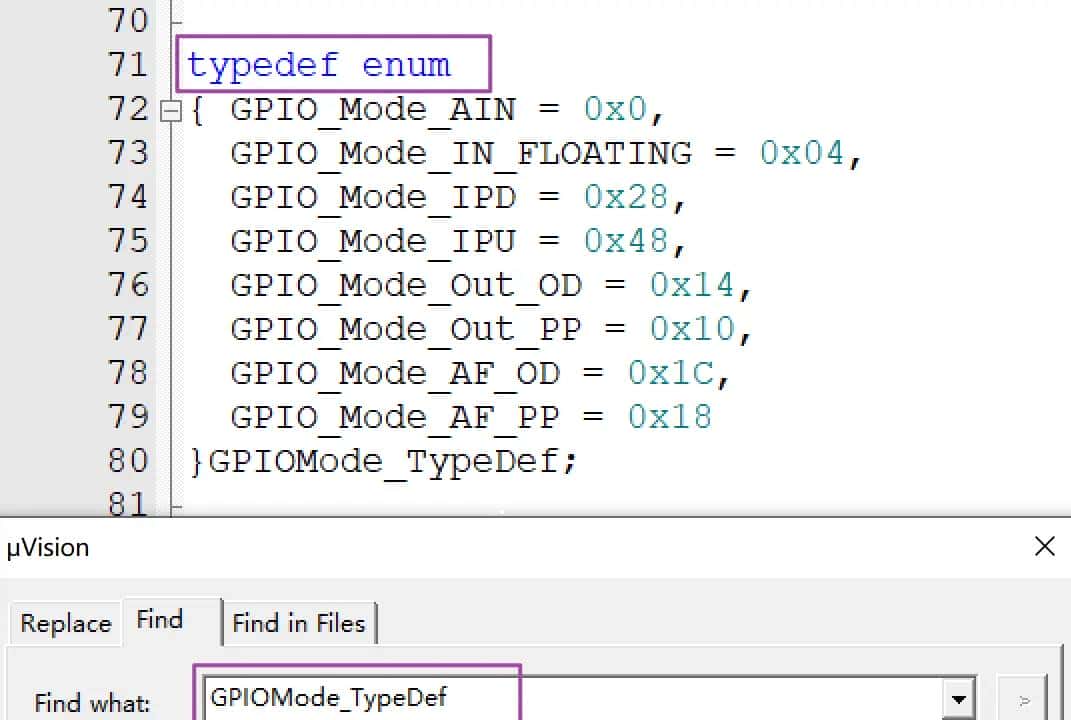

一个参数是GPIOx，另一个是结构体，这就需要定义一个结构体并补充完整了。结构体补充用ctrl+f查到结构体成员的定义，在设置对应的值。

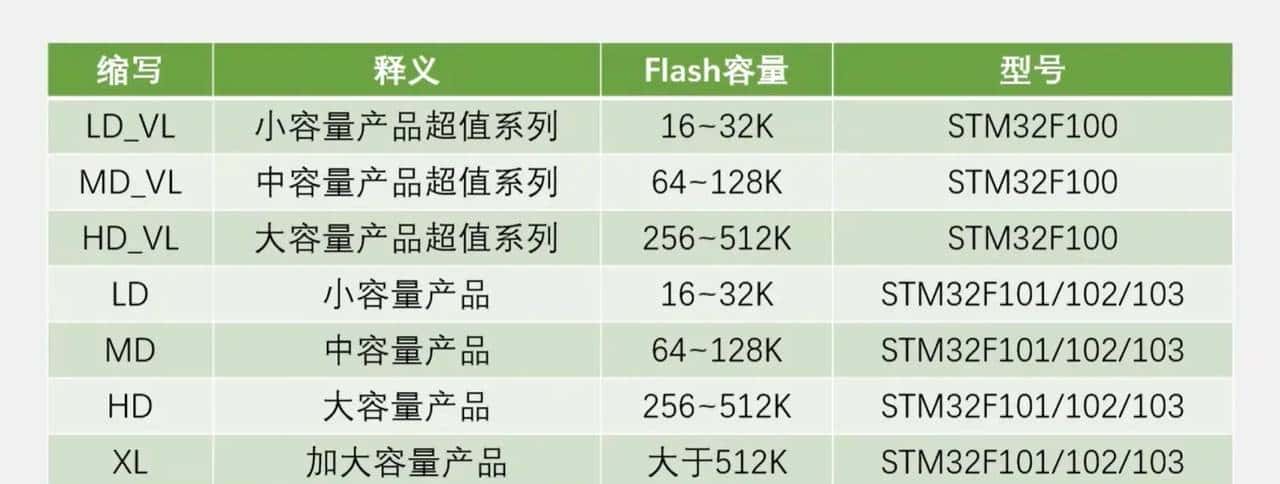

• 启动文件选择
