西门子变频器故障代码及解决方案全解析 故障排除，一网打尽！

前言：西门子变频器作为工业自动化领域的核心设备，其故障代码的识别与处理对保障生产稳定性至关重大。本文结合官方技术文档与行业实践经验，系统梳理西门子变频器（以G120系列为例）的常见故障代码、诊断方法及解决方案，协助技术人员快速定位问题并恢复运行。

一、故障代码分类与诊断基础

1. 故障代码结构

西门子变频器故障代码以“F”开头，后接4位数字（如F0001），部分机型会通过LED指示灯状态（常亮、闪烁等）辅助判断故障类型。

硬件故障：如F0001（过流）、F0002（过压）等，多由电源、电机或硬件损坏引起。

软件故障：如F0011（电机过温）、F0041（参数检测异常）等，一般由参数设置错误或程序异常导致。

通讯故障：如F0070（通讯板设定值故障）、E10（通讯中断）等，需检查线缆连接与协议匹配。

2. 故障复位方法

断电重启：重新上电可清除临时故障。

面板复位：通过BOP-2操作面板的“STOP/RESET”键复位。

信号复位：通过数字输入端子（如DI3）发送复位信号。

二、常见故障代码解析与解决方案

1. F0001（过流）

现象：

输出电流超过阈值，触发保护停机。

缘由：

– 电机功率（P0307）与变频器功率（P0206）不匹配。

– 电缆过长（超过允许值）或存在短路/接地故障。

解决：

– 检查电机参数与实际负载是否匹配，调整P0307与P0206。

– 缩短电缆长度（提议＜100米），使用兆欧表检测绝缘电阻（正常＞5MΩ）。

– 增大加速时间（参数P1120）或降低“转矩提升”值。

2. F0002（过电压）

现象：

直流母线电压超过阈值（如840V）。

缘由：

– 电源电压过高或电机处于再生制动状态。

– 减速时间（P1121）过短导致能量无法释放。

解决：

– 延长减速时间，确保与负载惯量匹配。

– 启用直流回路电压控制器（P1240=1），必要时加装制动电阻。

3. F0003（欠电压）

现象：

直流母线电压低于阈值（如400V）。

缘由：

– 电源瞬时掉电或电压波动过大。

– 负载冲击超出变频器容量。

解决：

– 检查电源稳定性，加装稳压设备。

– 启用动态缓冲功能（P1240=2），减少电压波动影响。

4. F0004（变频器过温）

现象：

散热器温度超限（如＞115℃）。

缘由：

– 散热风扇故障或风道堵塞。

– 环境温度过高或长期过载运行。

解决：

– 清理散热器积尘，更换损坏风扇。

– 降低负载率，确保环境温度＜40℃。

5. F0022（功率组件故障）

现象：

IGBT短路、制动斩波器故障或接地异常。

缘由：

– 硬件短路或I/O板接触不良。

解决：

– 断开电机电缆，检测IGBT模块是否损坏。

– 重新插拔I/O板，检查端子紧固性。

6. F0011（电动机过温）

现象：

电机温度超过设定阈值（P0626-P0628）。

缘由：

– 负载过重或冷却系统失效。

– 非西门子电机未正确设置温度参数。

解决：

– 调整负载周期，检查电机冷却风道。

– 通过参数P0626-P0628重新设定温度保护值。

7. F0070（通讯板设定值故障）

现象：

无法从通讯板（CB）接收设定值。

缘由：

– 通讯线缆接触不良或协议不匹配。

解决：

– 检查光纤接头清洁度与连接状态。

– 确认通讯协议（如PROFINET、Modbus）设置一致。

三、其他典型故障与特殊场景处理

1. 小泵频繁启停

缘由：

压力误差参数（如P2267/P2268）设置过小。

解决：

增大正/负误差范围，减少误触发。

2. 编码器信号丢失（F0090）

缘由：

编码器接线松动或选型错误。

解决：

– 检查编码器与变频器接线（P0400参数需匹配）。

– 切换至无传感器矢量控制模式（P1300=20）。

3. 模拟信号异常（F0080）

现象：

AI端子信号丢失或偏差过大。

解决：

– 校准传感器信号（0-10V或4-20mA），调整增益参数（P0757-P0761）。

四、预防性维护与优化提议

1. 定期检查：

– 每月检测电源电压（P0210）与电缆绝缘状态。

– 每季度清理散热器，检查风扇运行状态。

2. 参数管理：

– 调试完成后备份参数至存储单元（P0971=1）。

– 启用自动检测功能（P1910=1）优化电机参数。

3. 环境控制：

– 确保安装环境温度＜40℃，湿度＜90%。 – 加装滤波器减少电磁干扰。

五、总结

西门子变频器的故障处理需结合代码提示、参数调整与硬件排查。对于复杂故障（如功率组件损坏或通讯模块异常），提议联系西门子授权服务商进行专业维修。通过定期维护与参数优化，可显著延长设备寿命并提升系统稳定性。

专业技能型人才供不应求的现象，令人深思。一项好的专业技能，不仅可以得到自己满意的薪水，体现自己的价值，还对别的公司有足够的吸引力，如此可见，专业技能的重大性。

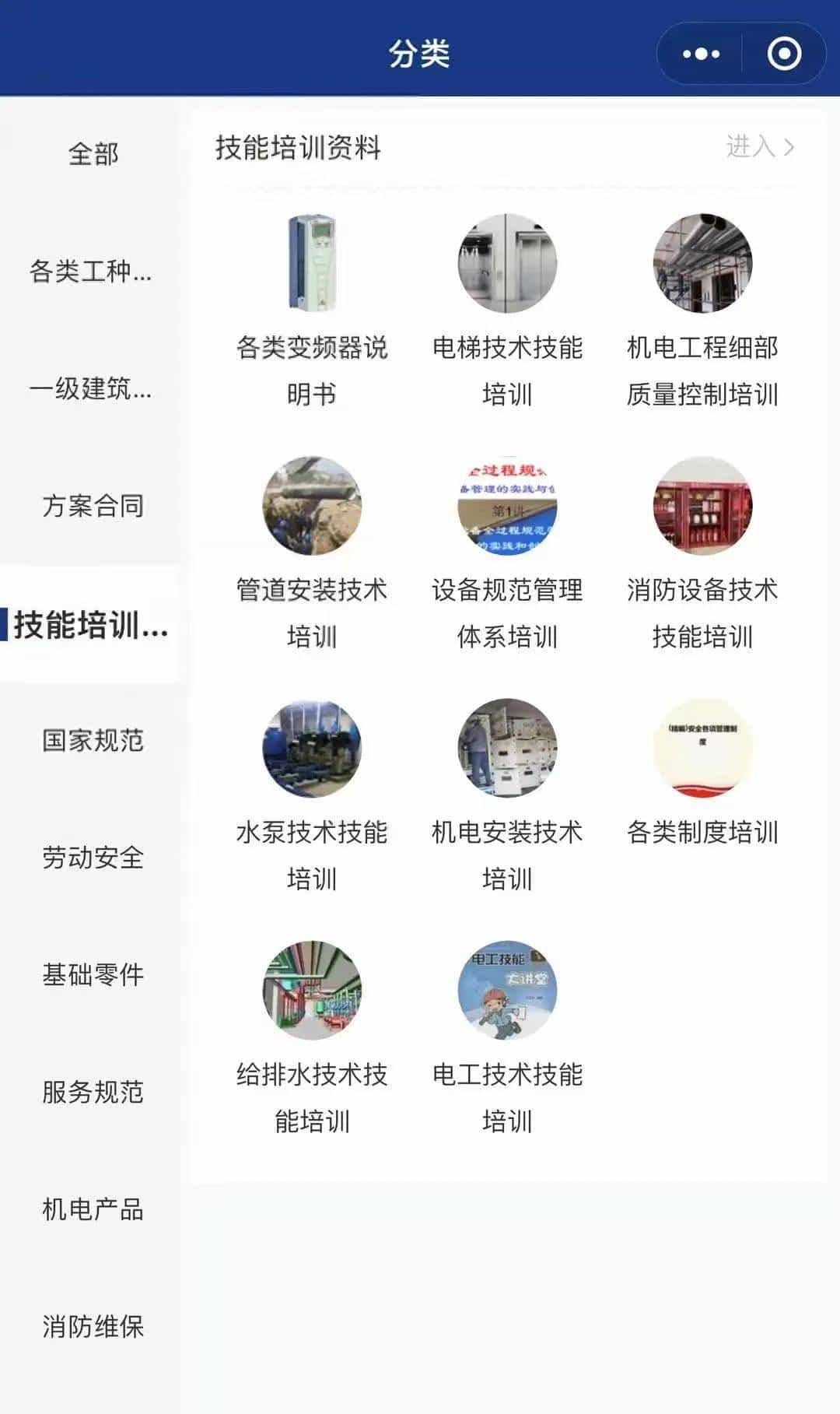

网络化时代到处都是好资源，目前我们公司新出了一个小程序，为大家一键解除学习技能的烦恼。
