西门子MM440变频器面板详解，一图看懂！

2.2西门子变频器的面板介绍。

大家好，本节课介绍一下西门子变频器的面板。面板是不是超级重大？所有的参数设置都必要通过面板来进行操作，包括面板。在面板上还可以启动、停止控制变频器。

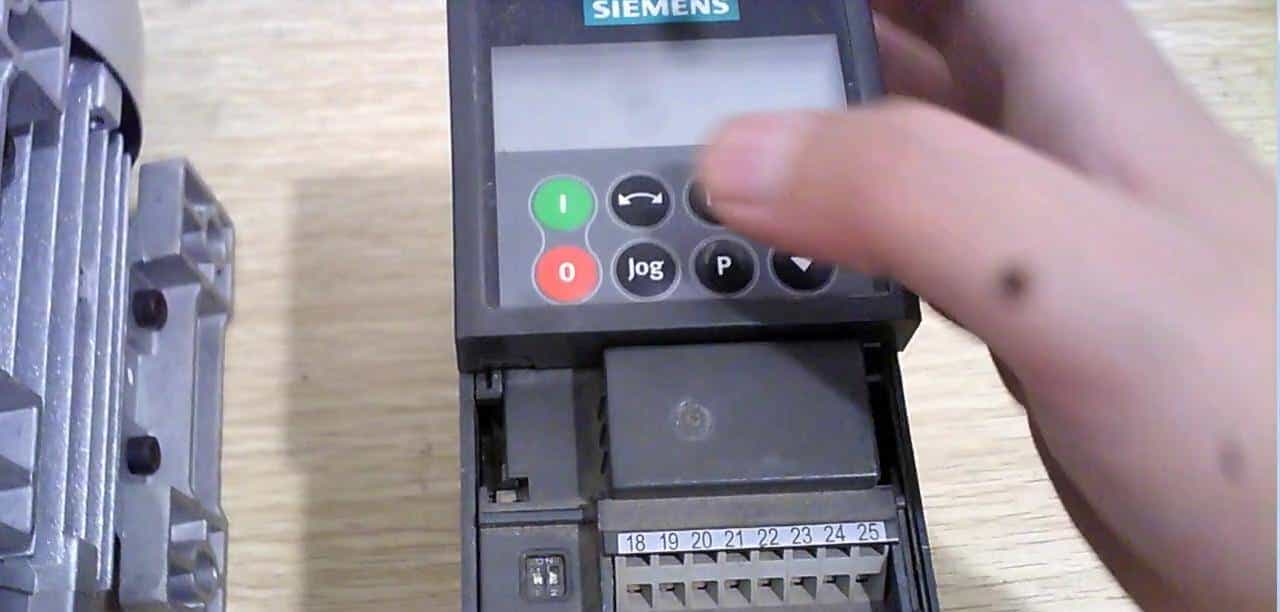

这个面板上面给大家看实物，这就是面板。这个面板上面按钮等是一些什么作用？给大家介绍一下。

·第一看一下这个，这个就是显示器，用来监控或者显示一些参数的。下面两个按钮，两排按钮就是控制的。

·绿色的i就是启动，按压它可以启动灭灭器，让灭灭器转起来。

·下面的o是红色的，它是停止，按下它可以停止。

·这个箭头，双箭头的弧形的，这个就是切换正反转的，转起来的按下它就是正转，按下它就反转，反转按下它就正转，切换正反转的。

·下面的纠结就是点动，按下它电机转起来，松开就停止。

·fn就是功能键，切换当前的模式是监控模式还是参数模式。

·fn、p、a就是确认键、设定键，向上向下就来修改值的，修改值或者是调节参数号的用它。

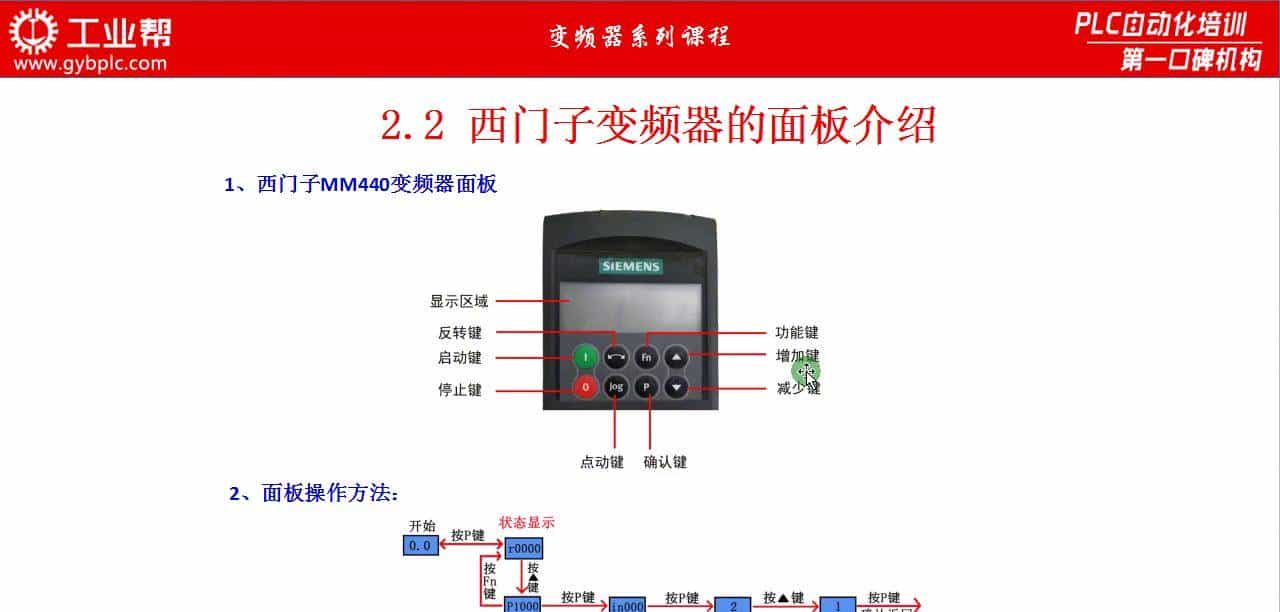

在这个地方都给大家全部标注好了，看一下显示区，启动、停止、反转、反转键，它不是反转，反转是切换正反转的。纠结、点动、p是确认，fn是功能键，切换当前的模式、监控还是参数，线上线下来增加减少的。通过面板按钮这些东西就知道了。

怎么来设定参数？下面有一个参数的设定方法，对于初学者而言不会设定对不对？把一个一个都给大家标注了，再看一下。

·第一步，开始按下p键，确认到这个，看到没有？二零零，二零零就是监控模式。

·按下向上回来，切换到参数，p一千，p一千就是频率。

·按下p键，i、n、零零，再按下p键就是二，按向上键改为一，按下p键确认。

·参数模式直接按下f、n就进入了监控模式，二零零。

每一步该怎么操作都给它标注了。由于变频器目前没有通电，所以没法演示，后面会实操的时候会给设备通电的，到时候一一的演示，该看一下该怎么操作，是不是这么操作的。

本期的面板控制就先给大家介绍到这里，谢谢大家。
