Solidworks 2024软件新功能

1、新功能

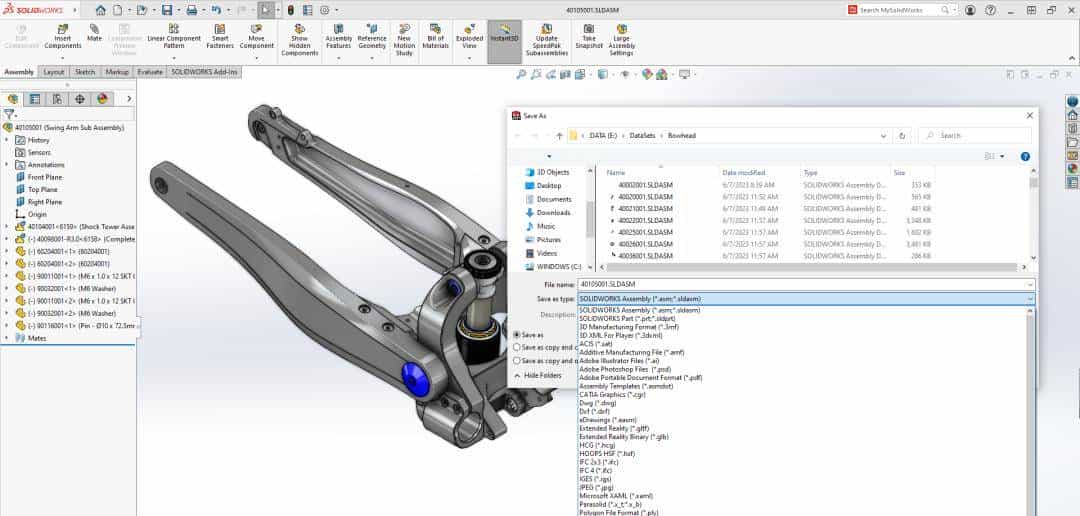

大家期盼已久的SOLIDWORKS保存低版本文件功能来了，从SOLIDWORKS 2024 开始，您可以将在最新版本的SOLIDWORKS 中创建的SOLIDWORKS零件、装配体和工程图另存为SOLIDWORKS 早期版本的全功能文档（完成的特征树与相关参数）。

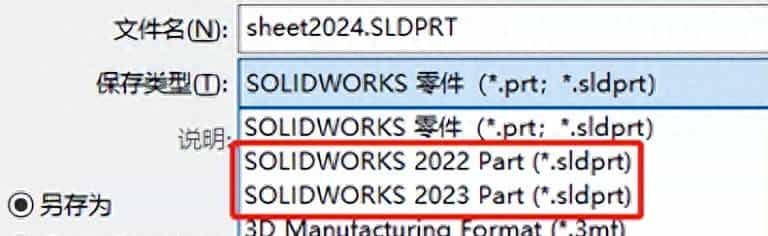

将文件另存为先前版本，即可与使用旧版本 SOLIDWORKS 的任何 人进行协作。将零件、装配体和工程图保存为最新版本之前最多两 年的 SOLIDWORKS 版本。您可以将SOLIDWORKS 2024 文件保存为SOLIDWORKS 2023 或 SOLIDWORKS 2022 版本。

▌ 1.

在测试过程中，如果文件本身就是由早期版本SOLIDWORKS生成的，只是已经保存为2024版，在保存为低版本时可直接进行保存；如果文件是在2024下创建，并且没有使用到2024中新的功能与技术，文件也可以直接保存为低版本。；

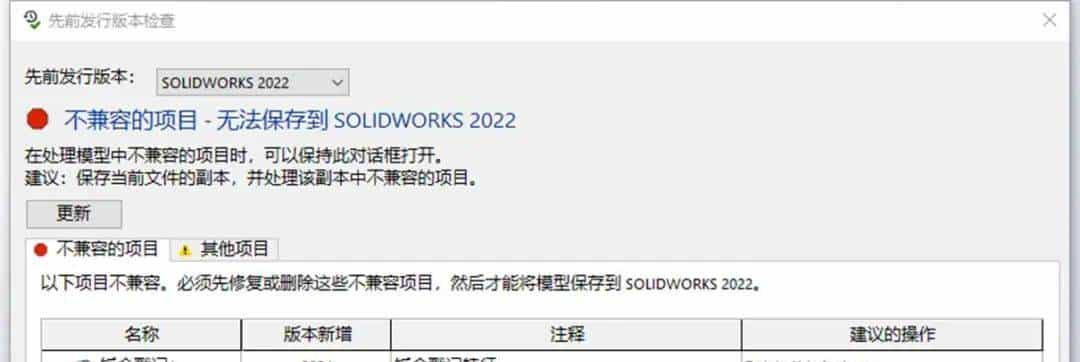

▌ 2. 如果文件中存在不兼容项目，则会显示先前版本检查对话框，不兼容项目选项卡列出您必须手动移除的项目。如下示例中，由于该文件中使用2024版本中的新功能“钣金戳记”，该特征是先前的SOLIDWORKS版本所无法识别，在保存为低版本时，需要将其从特征树中删除掉（注意是删除不是压缩），删除后文件可顺得保存为低版本。

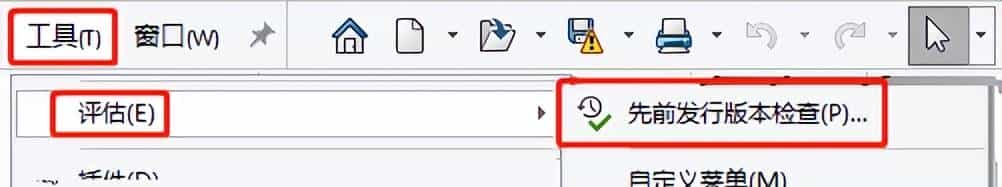

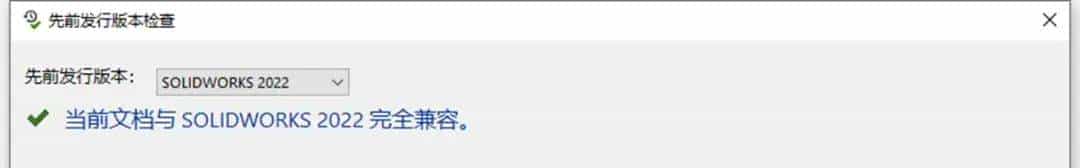

以上测试基于有限数量模型进行，在实际工作中可能会遇到更复杂的情况，当文件需要保存为低版本文件时，以弹出的对话框提示为准。对于要保存为低版本的文件，可以通过“工具-评估-先前发行版本检查”对文件进行兼容性评估。

目前看来，对于使用常规建模特征所生成的零件，保存为低版本的不兼容性是比较小的。出现不兼容项目时，在不影响文件整体可识别性、编辑性条件下，可手动删除掉不兼容项目后再把文件保存为低版本。

装配体

优点

借助新的装配体建模工作流程，加快推进大型装配体的设计、文档编制和协作过程。

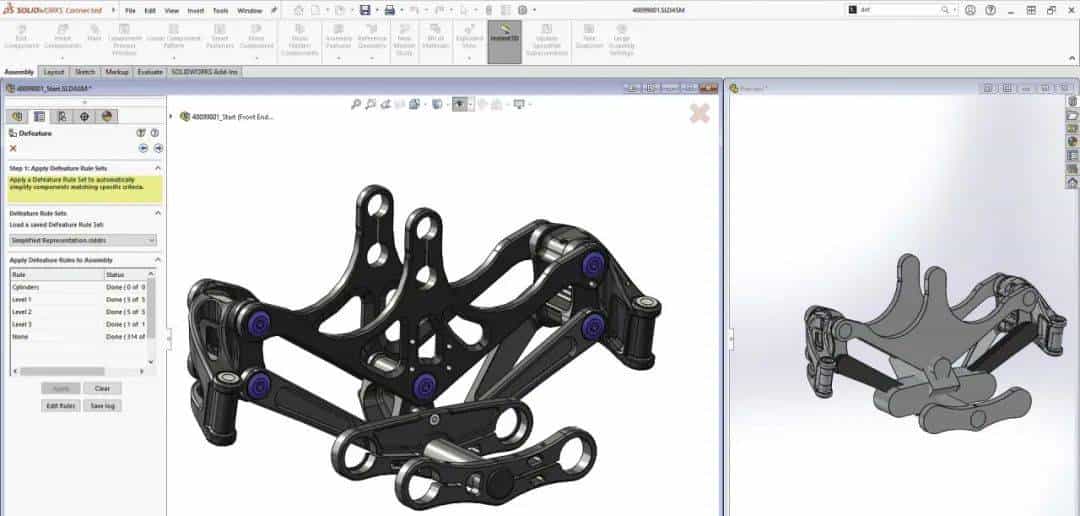

•当您使用“轮廓”选项来消除模型特征时，可通过应用规则更快地简化大型装配体。

•使用现有的 3DEXPERIENCE 平台数据模型，在SOLIDWORKS 中使用“将装配体插入到零件中”来表明装配后的加工工序。公众号《机械工程文萃》，工程师的加油站！

•通过快速滤除不需要的零部件，简化装配体 STEP 文件的导入过程。

零件和特征

优点

加快草图绘制速度，更轻松地捕获和传达设计意图，同时减少设计工作量。

•在您选择一个或多个实体后，便可使用新选项预览和编辑尺寸，从而加快草图绘制速度。

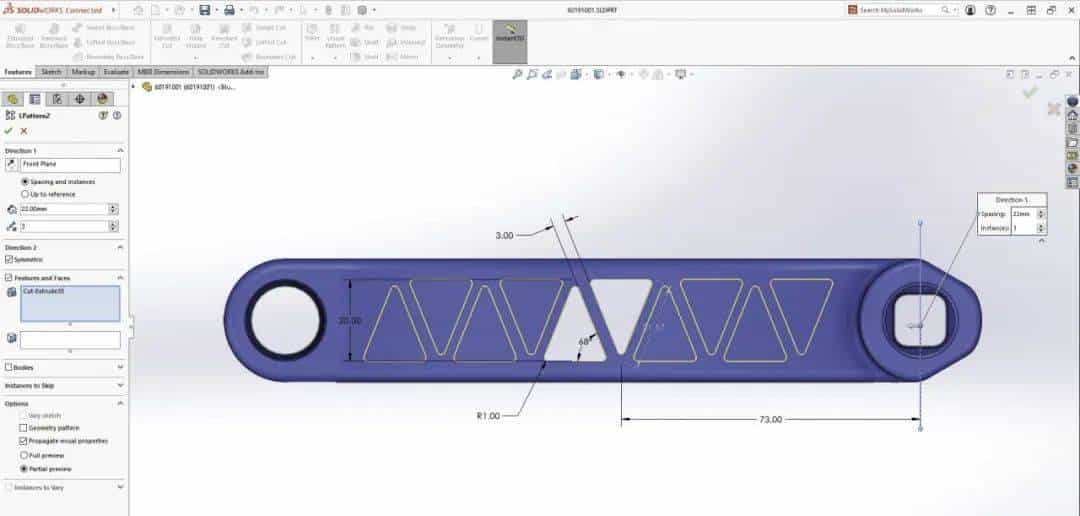

•使用线性阵列的对称选项建立双向对称阵列。

•在注释和表格中，将测量单位显示为自定义属性。

工程图和出详图

优点

通过标准化的尺寸链布局、高效地重新附加尺寸以及简化的 DXF 导出后处理，为您创建能够更清晰地传达设计意图的工程图。

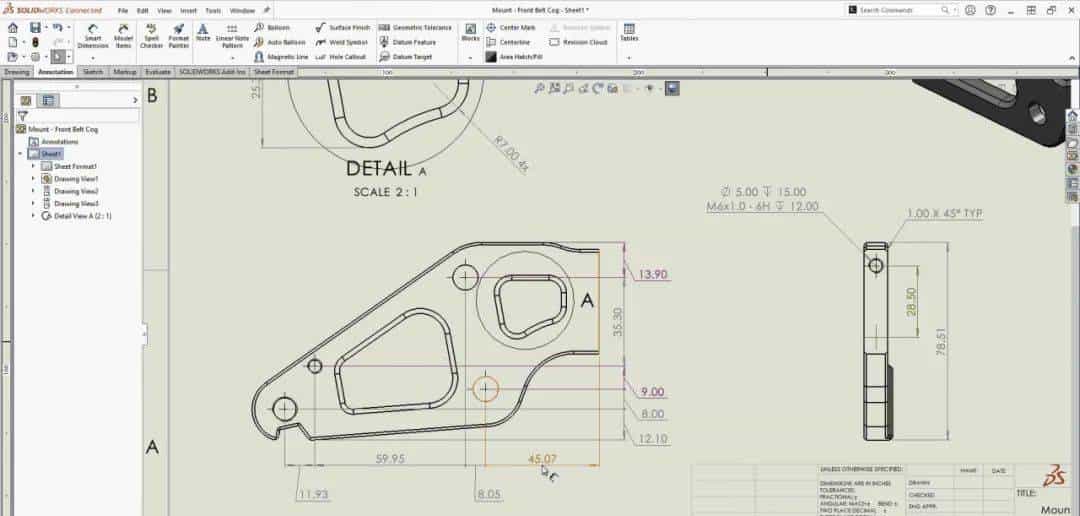

•通过将悬空尺寸重新连接到适当的参考点，可以更高效地清除悬空尺寸。

•改善了尺寸链对齐功能并遵循工程图标准，可以更快地制作详细工程图。

•使用新选项从 DXF™ 平板型式中排除隐藏的草图。

钣金

优点

通过遵守钣金制造标准，减少钣金制造瓶颈。

•在以必定角度创建凸边时，为槽口提供切割法线选项，以符合制造加工规范。

•自动将槽口扩展到与特定零件相交的凸边的所有实例。

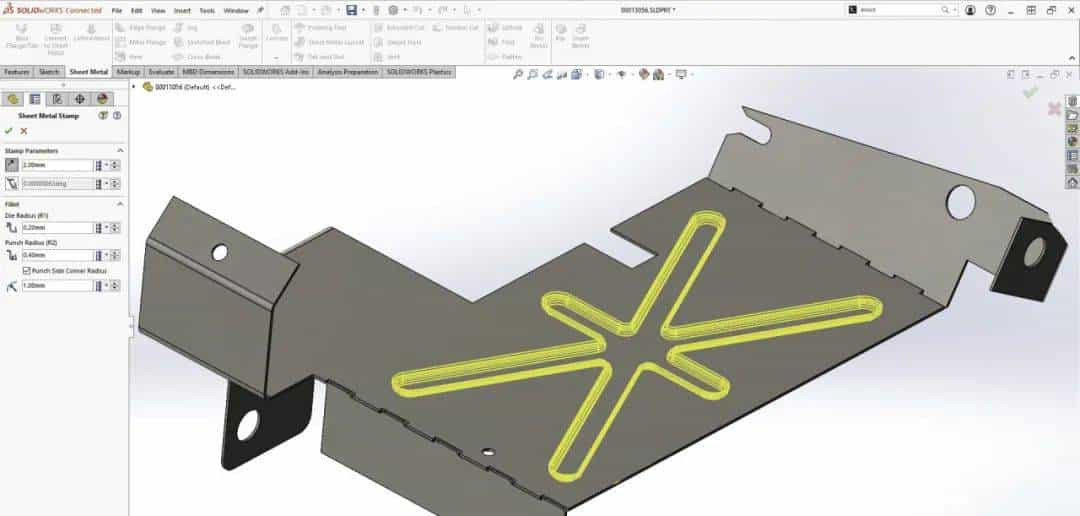

•无需创建成形工具，只需使用“草图”即可快速生成戳记/成形特征。

结构系统

优点

更轻松地构建和修改复杂结构。

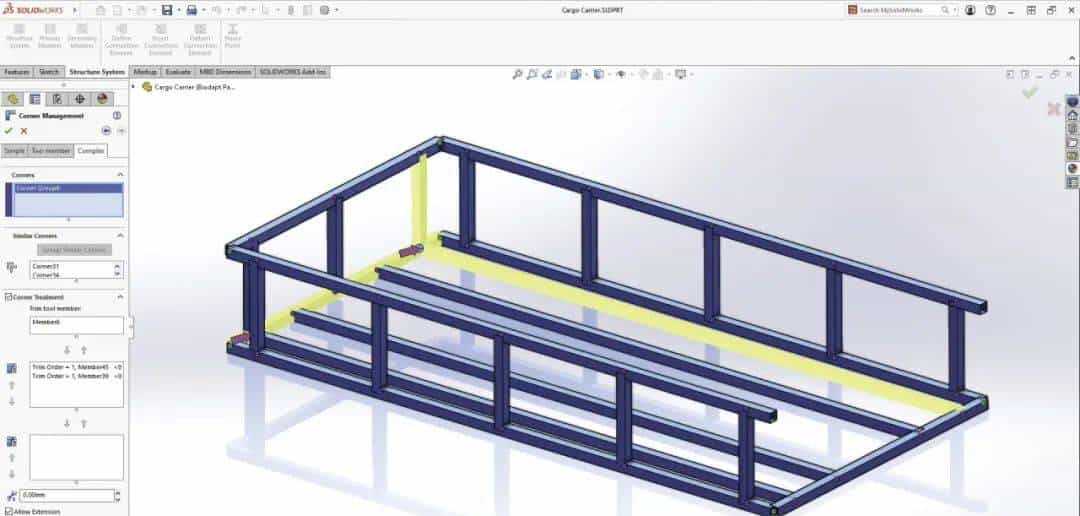

•通过对类似的边角进行分组并自动或手动应用处理，加快对边角处理的编辑和管理速度。公众号《机械工程文萃》，工程师的加油站！

•使用新的“边角处理”选项，自动创建一个开口的边角，以添加连接块。

布线

优点

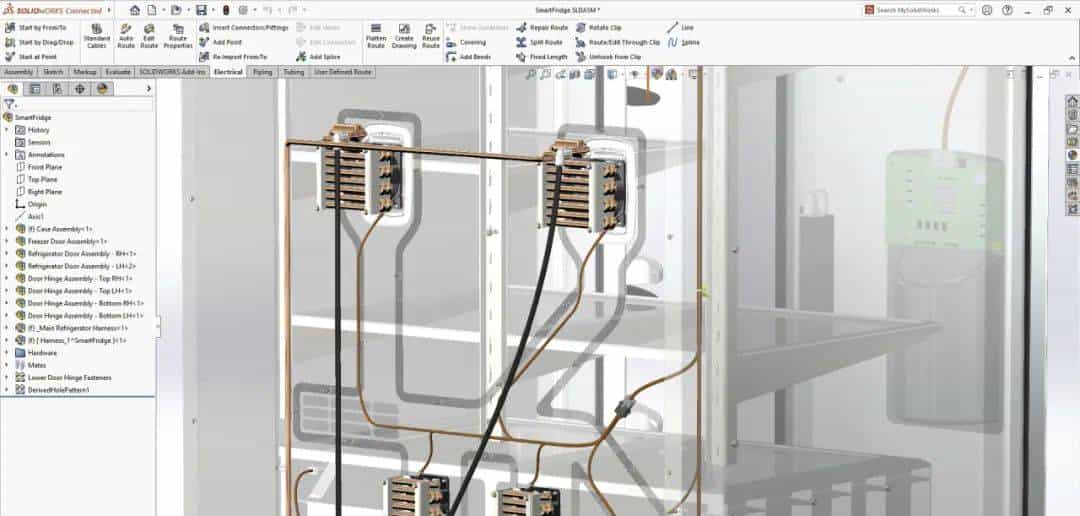

使用新的选项来展平、重定向和显示电线及接头，以处理更为复杂的电力布线场景。

•使用新选项仅更新当前 3D 电气线路，从而提高布线性能。

•从 3D 中排除所选零件，同时将所有零件包括在材料明细表 (BOM) 和报告中，从而提高 3D 性能。

•将电气线路添加为单个线段或电气线束中的离散电线组。

电气设计

优点

在减少错误的同时，更快地创建信息更丰富的电气文档。

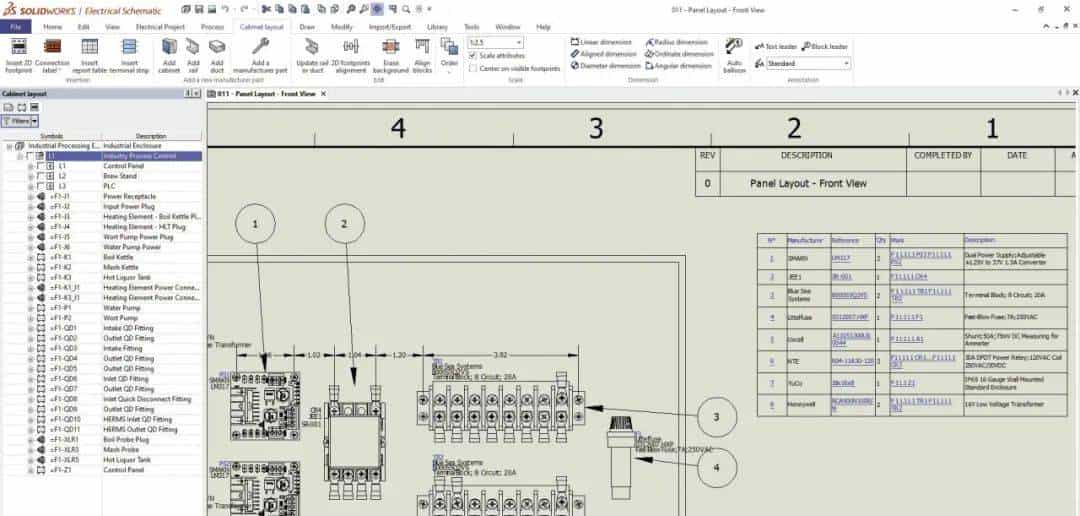

•按照与 SOLIDWORKS 工程图类似的方式，为 2D 控制面板（机柜）工程图中的零部件自动标注序号。

•报告中将连续的零部件标记显示为范围，例如，显示X1-X7 而非 全部列出 7 个标记。

•通过新的“自动连接”功能，使用 Excel 自动配置电线属性。

MBD

优点

通过显示双尺寸、导出孔表和自定义属性，可以更明确地以 3D 形式传达您的设计理念。

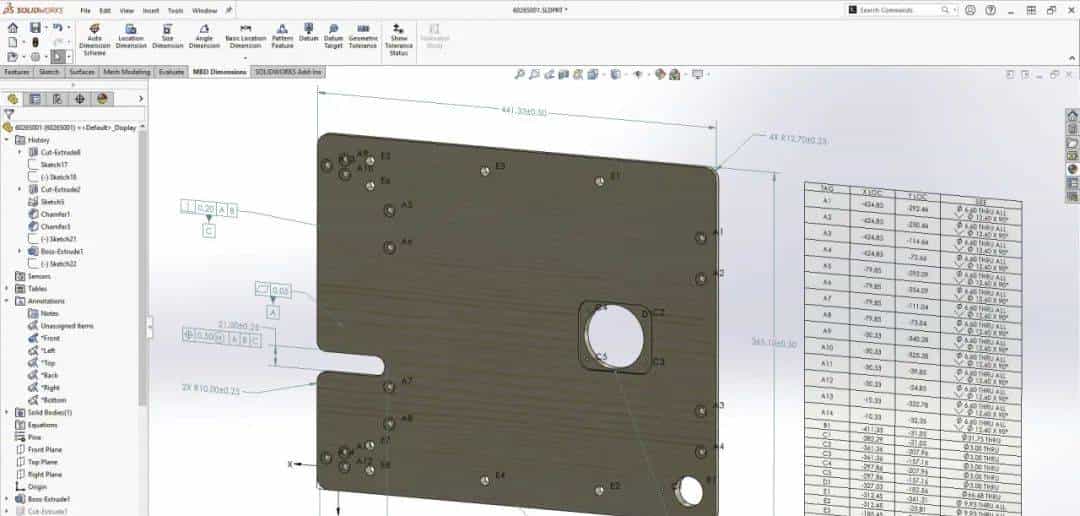

•将孔表导出为 3D PDF。

•编辑悬空尺寸，以将其重新附加至模型中的特征。

•生成形位公差符号时显示双尺寸。
