– SOLIDWORKS常见问题及技巧分享 09 –

现象

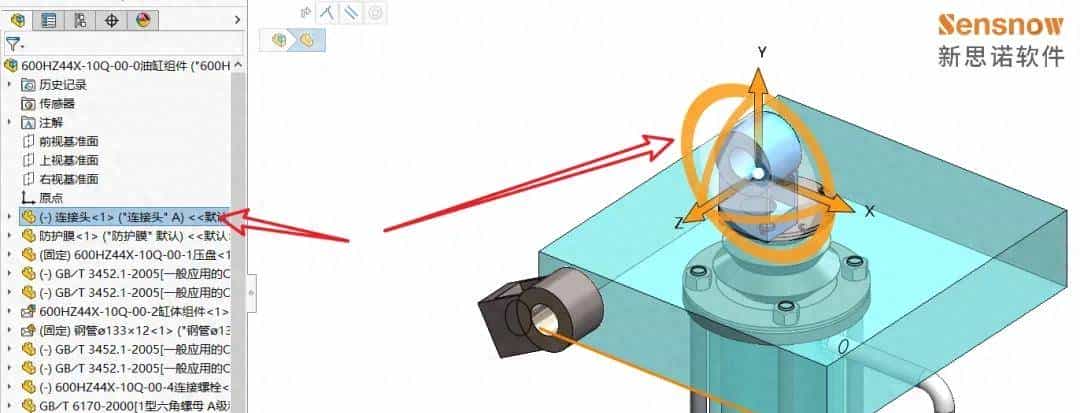

客户反馈，在FM设计树点击某个零部件后图形区将出现对应的黄色三重轴，此显示会将零部件覆盖，不清楚是什么样的功能，寻求如何关闭！

功能定义及起源

此功能为[随三重轴移动]，是SOLIDWORKS 2022版本的新增功能，当在FM设计树中选择一个或多个零部件时，三重轴自动出现。当三重轴出现后，可推拉三个方向的箭头沿指定方向快速移动所选零部件，或在三重轴圆周处点击对应旋转控标将模型进行旋转。

按Ctrl并拖动三重轴时可沿指定方向快速复制所选零部件。这是一个用户界面的优化，简化了用户手动操作所选模型时的工作流。

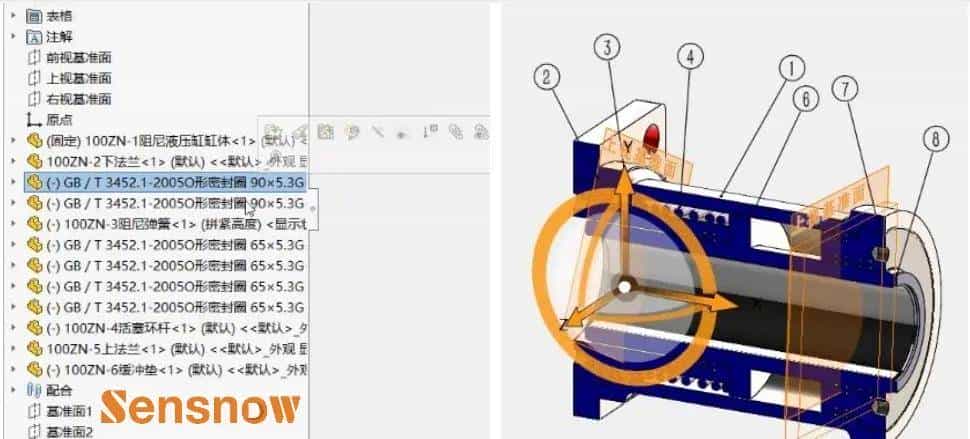

不过，此项增强所导致的副作用也显而易见，实际证明并不是所有用户都需要使用此工作流的增强。尤其是针对标准件这类几何体较小的模型时，一旦在FM设计树中点击将出现三重轴覆盖掉模型几何体的现象！

如何关闭？

仔细思考一下，这个行为是不是属于同步建模？那么，lnstant3D 就可以控制其显示和不显示，只要关闭lnstant3D 开关那么此问题就可以得到解决。

00:00

能不能单独关闭这一个地方？

lnstant3D 的确 可以控制这个功能，但实际使用过程中我们既需要启用lnstant3D 的同步建模同时也希望单独这一个小功能不随 lnstant3D的开启而开启，不断的切换此开关反而很麻烦。

实则，可以通过注册表来控制单独这一个小功能的开启和关闭的，无需让其随 lnstant3D 来控制。

我们只需要将SOLIDWORKS注册表的[Show Triad On Component Selection]的键值从＇1＇更改为＇0＇即可实现我们的预期。

操作步骤

1、正常关闭SOLIDWORKS程序；

2、Windows + R，输入 regedit；

3、转到：计算机HKEY_CURRENT_USERSOFTWARESolidWorksSOLIDWORKS XXXXGeneralShow Triad On Component Selection，将此项键值从1＇更改为＇0＇；

4、再次启动SOLIDWORKS程序会发现实现了我们的预期，单独关闭了此三重轴的开关。

00:00

PS：此值可以通过注册表去控制，说明研发为此功能预留了比较可观的资源便于在将来的版本中增强此功能。很有可能在将来的发行版本中，用户可以在软件界面直接设定此功能的单独开启及关闭。
