符合GB12021.9-2008/GB/T13380-2018 电风扇能效测试系统

一、 功能概述：

本测试系统满足国标GB12021.9-2008《交流电风扇能效限定值及能效等级》、GB/T13380-2018《交流电风扇和调速器》的要求，用于交流电风扇的能效值测定，并根据国家标准判断出其合格否，采用风速表测量方法自动完成电风扇能效值、风量测试，同时能测量：温度、湿度、电压、电流、功率、转速、时间等参数。

二、技术特点：

本测试系统主要采用上位机软件控制，软件平台采用美国NI 公司专业测控软件LabVIEW作为其开发平台，风速计移动采用松下伺服电机驱动，德国进口风速计测量风速风量，设备测试工作全自动完成，并将试验数据记录、保存、自动生成风量报表与能效等级评定，具有数据准确、重复性好、效益高、数据贮存方便等特点。

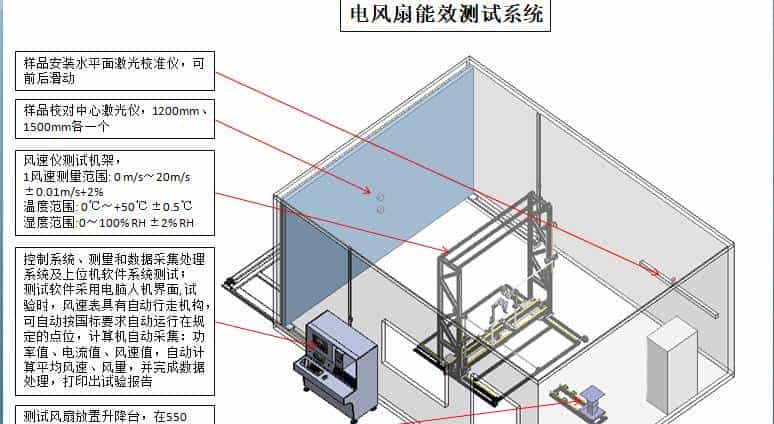

三、测试系统配置结构：

1、试验系统包括：试验房间、控制系统、测量和数据采集处理系统及上位机软件系统。

2、试验房间：墙体材料采用金属框架式结构+耐火库板材料，宽度为4500mm方向的一面墙可以沿轨道向内移动，使墙的深度在4500mm-6000 mm范围可调，满足不同风扇的试验要求。其中一面配透明玻璃观察窗一个。

3、房间内尺寸：长6000 mm×宽4500 mm×高3000 mm；

4、控制系统：台扇或落地扇试验时，风量测量支架固定，试品安装测量支架可以上下调整和前后调整。台扇或落地扇则风量测试风速表自动左右轮流行走直到完成所有点位的测试。风量试验时，风速测试表自动按设定程序自动行走、定时停留；

5、样品垂直升降机构在550 mm-1300 mm高度内可调，采用电动升降方式。样品测试距离调整机构在距风量测量支架550 mm-1550 mm距离内可调），配测距仪测试风速表和样品之间的距离;

6、1200 mm与1500mm风速测量点采用电动方式切换，配有红外激光点对准风扇与4个风速计中心点；

7、侧面配有可移动水平激光仪，方便调整样品与风速计平行；

8、温度控制：测试前通过空调控制测试温度，测试时自动断开，防止空调吹风对风量测试影响；

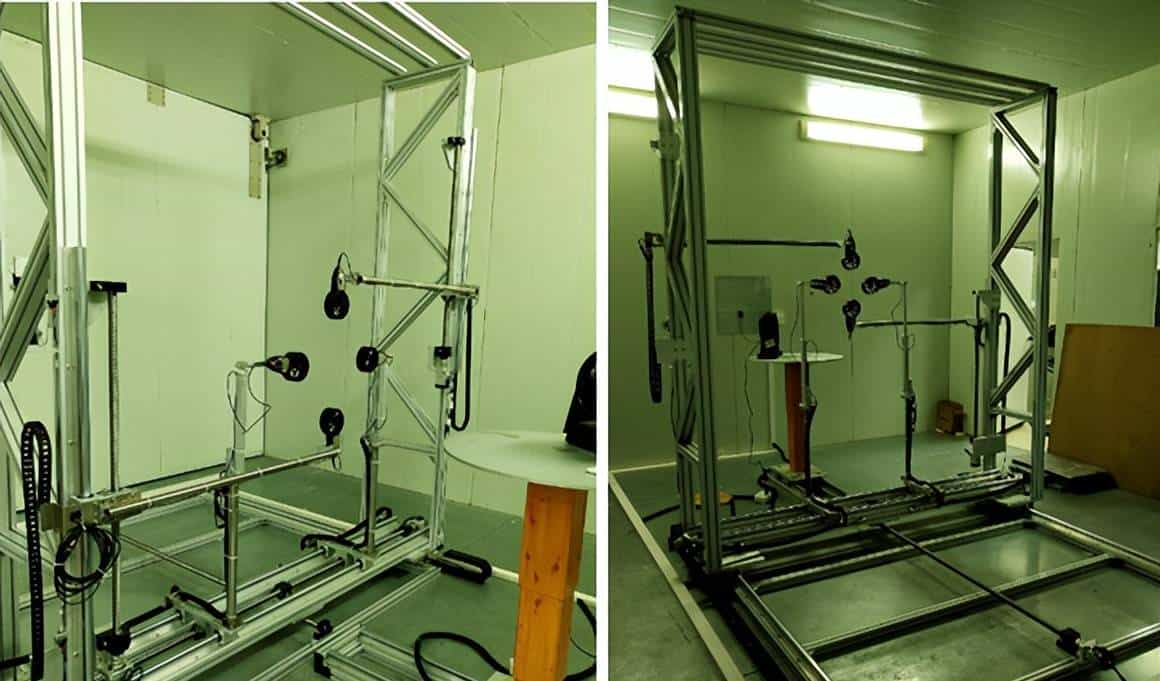

9、4个风速计风环移动方式：通过松下伺服电机+精密丝杆上下左右调节，移动数据准确；

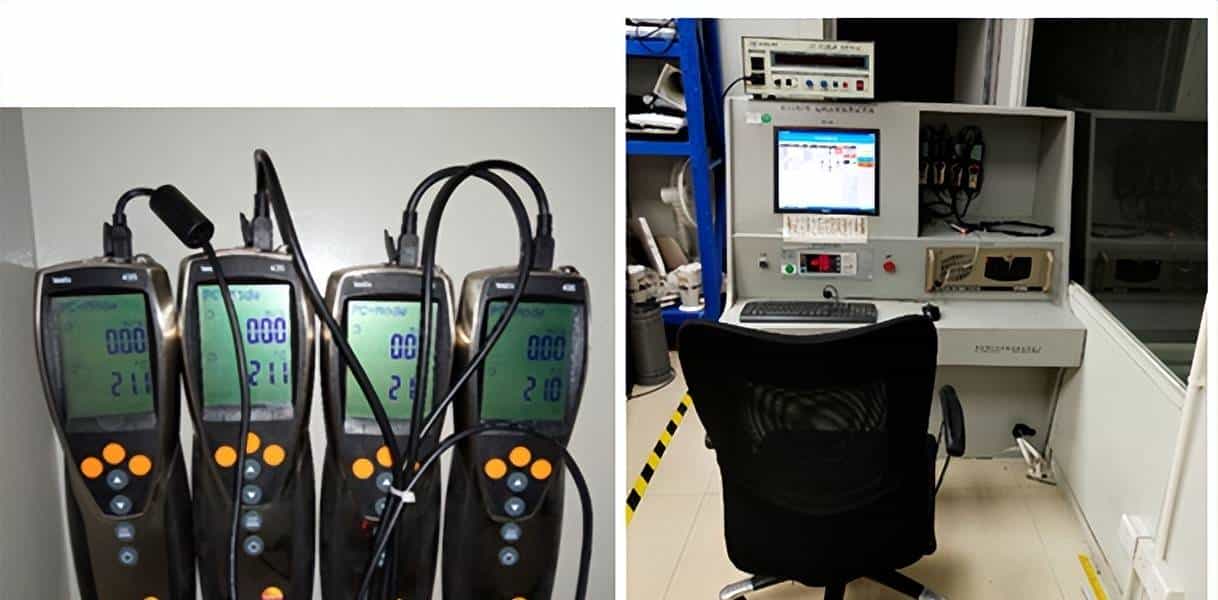

10、风速测量仪：德国进口435型叶轮式风速仪，叶轮直径100mm，测量范围0~1200mm/min(20/s)，准确度:≤ ±0.01m/s+2%读数，温度探头量程0~+50℃，精度±0.5℃。

11、配有日本横河WT310高精度数字功率计：可采集电压、电流、功率等数据。

四、性能要求

1、 温度测量范围: 0℃～+50℃

2、 湿度测量范围:0～100% RH

3、 风速测量范围: 0 m/s～20m/s

4、 电流测量范围: 0A～5A

5、 电压测量范围: 0 V～300V

6、功率测量范围:0 kW～1 kW

五、测试系统功能

1、测试项目包括：电风扇能效值、风量测试温度、湿度、电压、电流、功率、转速、时间等参数；

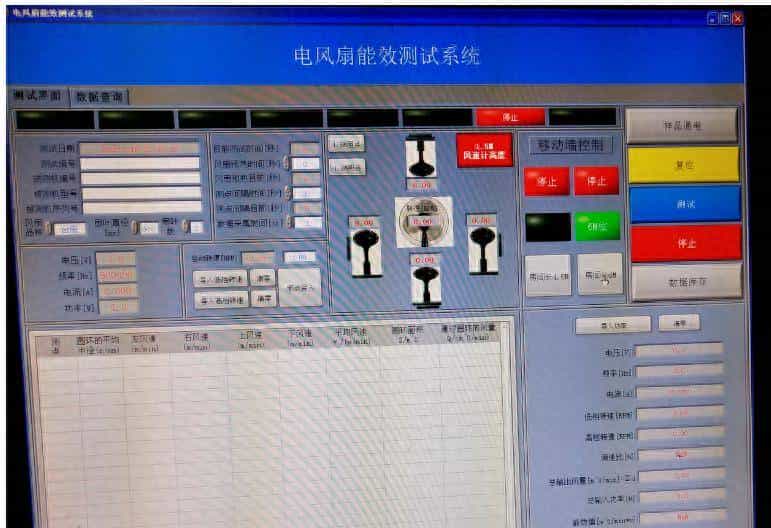

2、测试软件采用电脑人机界面, 试验时，风速表具有自动行走机构，可自动按国标要求自动运行在规定的点位，计算机自动采集：功率值、电流值、风速值，自动计算平均风速、风量，并完成数据处理，打印出试验报告；

3、测试软件可显示和打印测量参数的实时曲线和结果曲线；

4、测试台软件应具有测试数据上传和下载功能；

5、 测试系统具有对中定位功能。

六、设备主要配置

1、风量房（4500-6000mm可调节）：长宽高6000X4500X3000mm 1套

2、德图风速计: 配100 mm 叶轮 4套

3、松下伺服电机： 5套

4、WT310功率计： 1台

5、1KW变频稳压电源 1台

6、戴尔品牌电脑 1台

7、PLC 1台

8、可调样品台 1套

9、风速计支架 1套

10、LabVIEW编写软件 1套

11、空调 1台

12、电控操作柜 1台

七、使用环境要求

电源条件：额定电压220V±10%，额定频50 Hz/60 Hz。电源容量为1kW。

八、验收标准

8.1系统满足国标GB 12021.9-2008、GB/T 13380-2018的要求，采用风速表测量方法自动完成电风扇能效值、风量测试，同时能测量：温度、湿度、电压、电流、功率、转速、时间等参数。

8.2测试系统具有对中定位功能。

8.3测试系统的准确度满足招标文件的性能要求，系统的校准至少包括以下参数：能效值、风量、温度、湿度、电压、电流、功率、转速、时间。
