24版一级建造师（市政专业）P109——箱涵顶进施工技术

2.6.2箱涵顶进施工技术

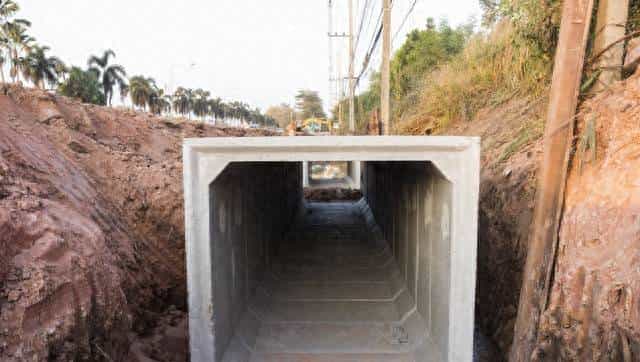

当新建道路下穿铁路、公路、城市道路路基施工时，一般采用箱涵顶进施工技术。

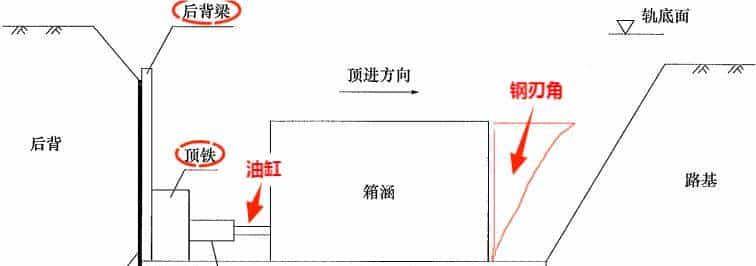

图2.6-1箱涵顶进示意图

1.箱涵顶进准备工作

2）作业条件

（1）现场做到“三通一平：路通、水通、电通、场地平整”，满足施工方案设计要求。

（2）完成线路加固工作和既有线路监测的测点布置。

（3）完成工作坑作业范围内的地上构筑物、地下管线（障碍物）调查，并进行改移或采取保护措施。

（4）工程降水（如需要）达到设计要求。

2）机械设备、材料

按计划进场，并完成验收。

3）技术准备

（1）施工组织设计已获批准，施工方法、施工顺序已经确定。

（2）全体施工人员进行培训、技术（安全）交底。

（3）完成施工测量放线。

3.工艺流程与施工技术要点

1）工艺流程

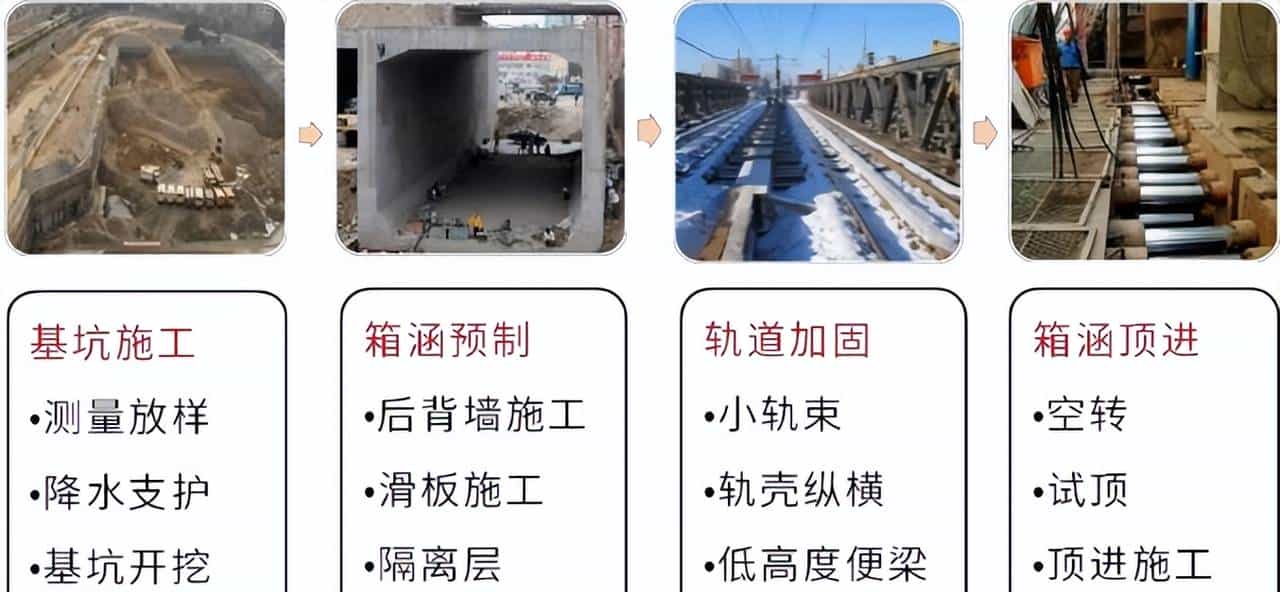

现场调查→工程降水→工作坑开挖→后背制作→滑板制作→铺设润滑隔离层→箱涵制作→顶进设备安装→既有线

加固→箱涵试顶进→吃土顶进→监测→箱体就位→拆除加固设施→拆除后背及顶进设备→工作坑恢复。

【口诀】围护降水工作坑，后背滑板隔离层；箱涵制作千斤顶，线路加固再试顶；监测顶进至就位，拆除设备再填坑。

2）箱涵顶进前检查工作

（1）箱涵主体结构混凝土强度必须达到100%设计强度，防水层及保护层按设计完成。

（2）顶进作业面地下水位已降至基底以下不少于500㎜并宜避开雨期施工，若在雨期施工，必须做好防洪及防雨排水工作。

（3）后背施工、线路加固达到施工方案要求；顶进设备及施工机具符合要求。

（4）顶进设备液压系统安装及预顶试验结果符合要求。

（5）工作坑内与顶进无关人员、材料、物品及设施撤出现场。

（6）所穿越的线路管理部门的配合人员、抢修设备、通信器材准备完毕。

3）箱涵顶进启动

（1）启动时，现场必须有主管施工技术人员专人统一指挥。

（2）①液压泵站应空转一段时间，检查系统、电源、仪表无异常情况后试顶。

（3）②液压千斤顶顶紧后（顶力在0.1倍结构自重），应暂停加压，检查顶进设备、后背和各部位，无异常时可分级加压试顶。

（4）③每当油压升高5〜10MPa时，需停泵观察，应严密监控顶镐、顶柱、后背、滑板箱涵结构等部位的变形情况，如发现异常情况，立即停止顶进；找出缘由并采取措施解决后方可重新加压顶进。

（5）当顶力达到0.8倍结构自重时箱涵未启动，应①立即停止顶进；②找出缘由并③采取措施解决后方可④重新加压顶进。【异常情况的处理】

（6）箱涵启动后，应立即检查后背、工作坑周围土体稳定情况，无异常情况，方可继续顶进。

【记忆】五停五观察：空转→（顶紧）0.1→每5~10MPa→0.8自重→启动。

4）顶进挖土

（1）根据箱涵的净空尺寸、土质情况，可采取人工挖土或机械挖土。

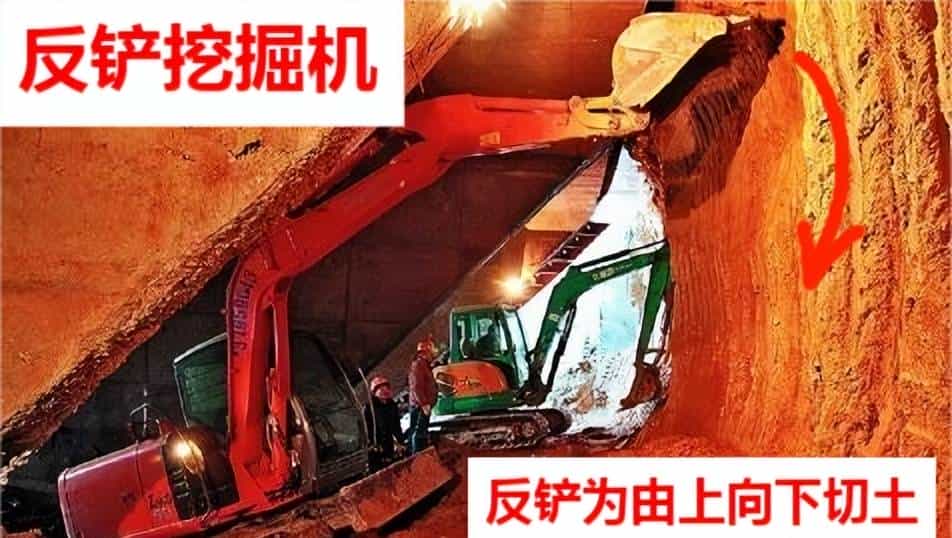

一般宜选用小型反铲挖掘机按侧刃脚坡度自上往下开挖，每次开挖进尺宜为0.5m；

当土质较差时，可按千斤顶的有效行程掘进，随挖随顶，防止路基塌方，配装载机或直接用挖掘机装汽车出土。

顶板切土，侧墙刃脚切土及底板前清土须由人工配合。

挖土顶进应三班连续作业，不得间断。

（2）侧刃脚进土应在0.1m以上。

当属斜交涵时，前端锐角一侧清土困难应优先开挖。

当设有中刃脚时，上下两层不得挖通，平台上不应存土，并宜设置扶手和上下扶梯。

开挖面的坡度不得大于1：0.75；不得逆坡、超前挖土，不得扰动基底土体。

应设专人监护。

（3）列车通过时严禁继续挖土，人员应撤离开挖面。当挖土或顶进过程中发生塌方，影响行车安全时，应迅速组织抢修加固，做出有效防护。

（4）挖土工作应与观测人员密切配合，随时根据箱涵顶进轴线和高程偏差，采取纠偏措施。

5）顶进作业

（1）每次顶进应检查液压系统、传力设备、刃脚、后背和滑板等的变化情况，发现问题及时处理。

（2）挖运土方与顶进作业循环交替进行。每前进一个顶程，即应切换油路，并将顶进千斤顶活塞回复原位；按顶进长度补放小顶铁，更换长顶铁，安装横梁。

（3）箱涵每前进一顶程，应观测轴线和高程，发现偏差及时纠正。

（4）箱涵吃土顶进前，应及时调整好箱涵的轴线和高程。在铁路路基下吃土顶进，不宜对箱涵做较大的轴线、高程调整动作。

6）监控与检查

（1）箱涵顶进前，应对箱涵原始（预制）位置的里程（纵向）、轴线（横向）及高程（竖向）测定原始数据并记录。

顶进过程中，每一顶程要观测并记录各观测点左、右偏差值，高程偏差值，顶程及总进尺。

观测结果要及时报告现场指挥人员，用于控制和校正。

（2）箱涵自启动起，对顶进全过程的每一个顶程都应详细记录千斤顶开动数量、位置，油泵压力表读数、总顶力及着力点。

监测内容：【口诀】里程轴线和高程，油泵顶力千斤顶

如出现异常应立即停止顶进，检查分析缘由，采取措施处理后方可继续顶进。

（3）箱涵顶进过程中，每天应定时观测箱涵底板上设置的观测标钉高程，计算相对高差，展图，分析结构竖向变形。对中边墙应测定竖向弯曲，当底板侧墙出现较大变位及转角时应及时分析研究并采取措施。

（4）顶进过程中要定期观测箱涵裂缝及开展情况，重点监测底板、顶板、中边墙，中继间牛腿或剪力钱和顶板前、后悬臂板，发现问题应及时研究采取措施。

（5）施工过程中加强对地面、地上构筑物、地下管线的监测。
