Dynamo-实例-随太阳转动的太阳能板

今天给大家介绍一个Dynamo的初级案例，难度不大，适合初学者。
案例是能随太阳转动的阵列太阳能板。基本结构很简单，包括垂直的杆件，杆件顶端的太阳能板。
第一来看看大体的建模思路：

1. 创建一个点阵；
2. 在Z轴方向复制这个点阵；
3. 利用两端的点，创建圆柱阵列，作为支撑太阳能板的垂直杆件；
4. 以顶点为圆心，创建能定义方向的圆；
5. 用太阳方向作为创建圆的方向；
6. 给圆做个内接四边形；
7. 给四边形封面，加厚度，成为太阳能板；
8. 返回到revit中，调整太阳方向，可以看到面板的动态变化。

下面，我们来具体操作一下：

• 1. 创建一个点阵；

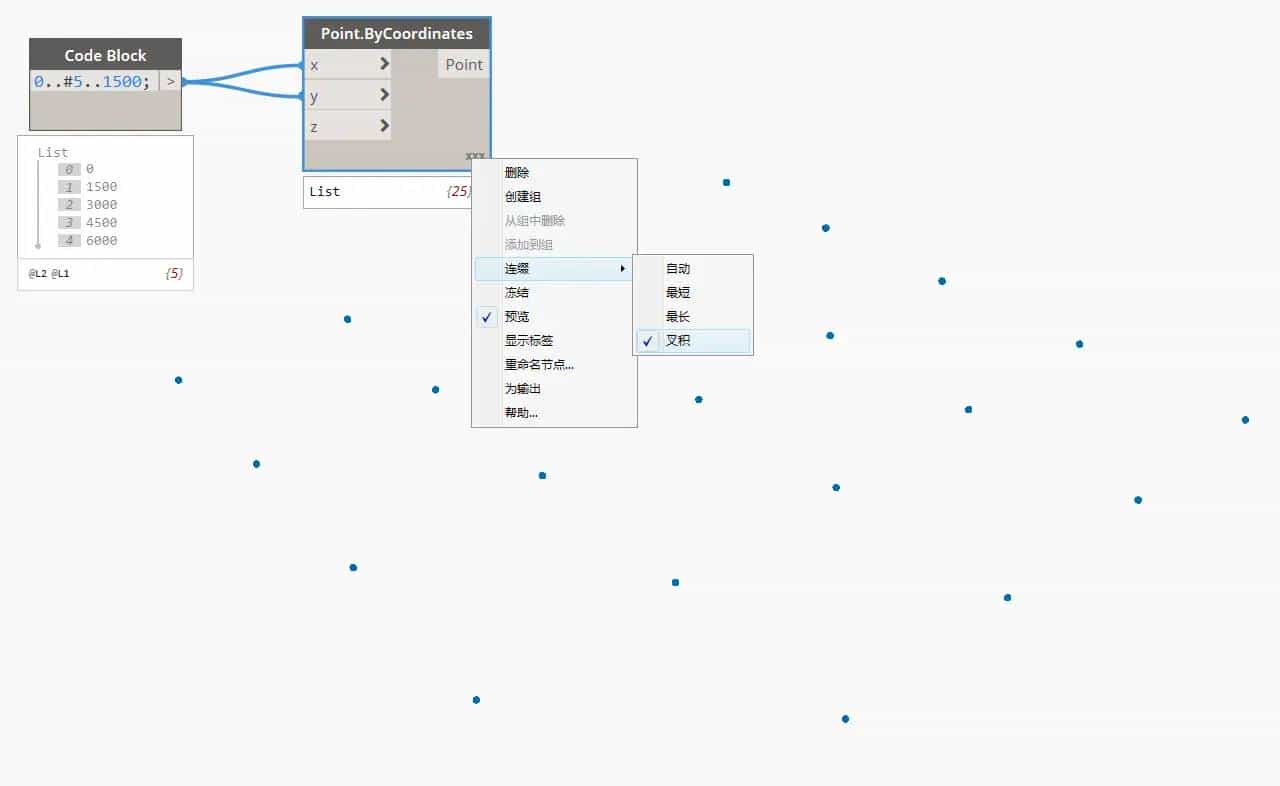

     使用CodeBlock创建5组数列，数列的间距是1500，作为点阵的间距。
     将这个数组同时传给点的x，y左边，就形成了间距为1500的方形阵列。注意节点连缀使用叉积。



• 2. 在Z轴方向复制这个点阵；

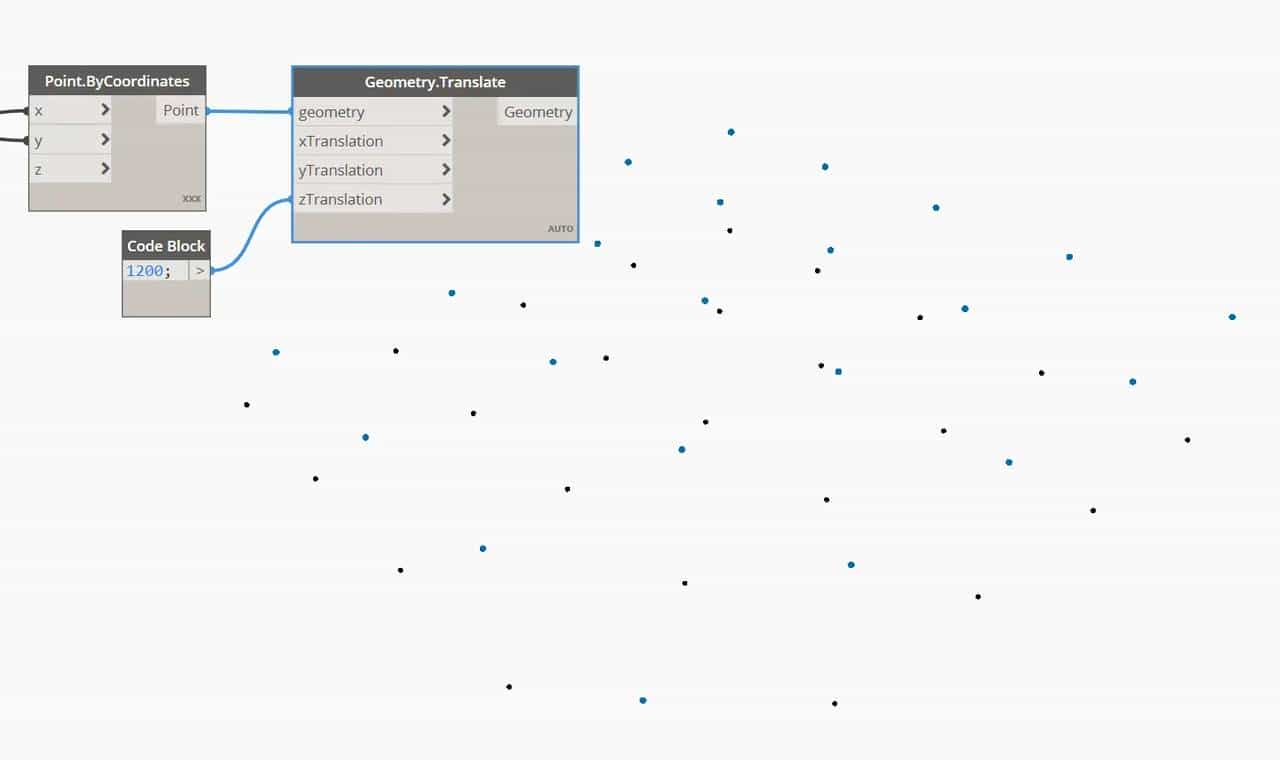

     我们给Z轴方向赋值1200，就是将这些点垂直向上复制并移动1200的距离。



• 3. 利用两端的点，创建圆柱阵列，作为支撑太阳能板的垂直杆件；

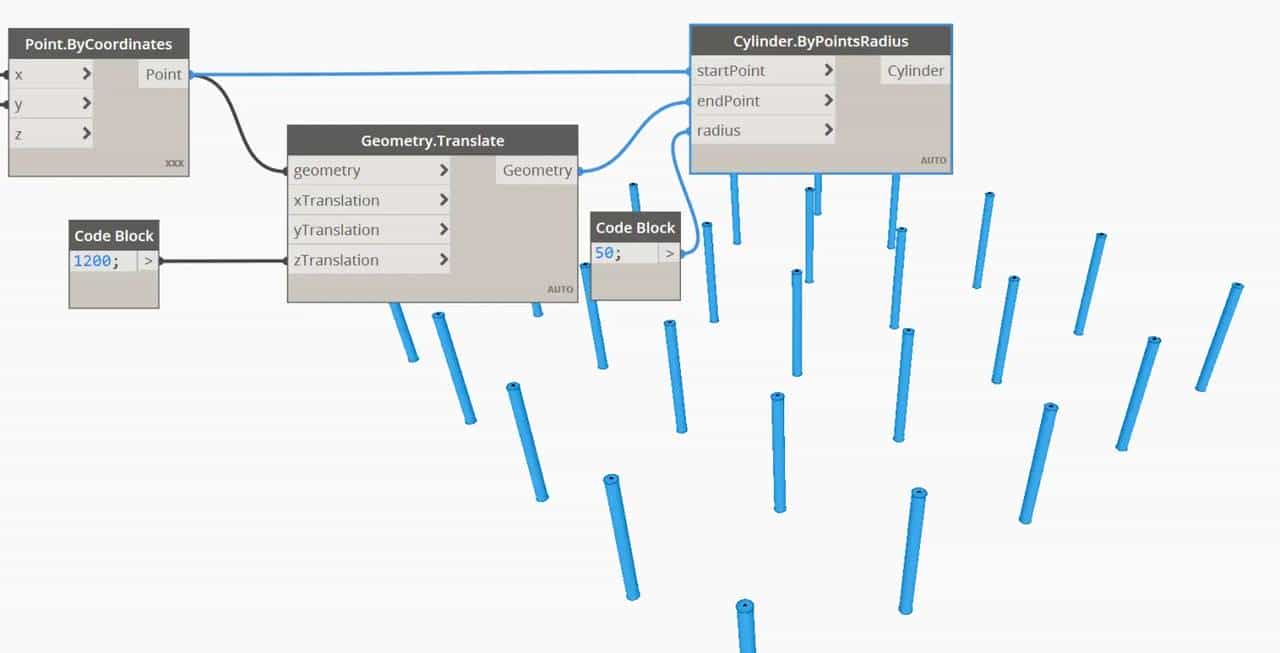

     Cylinder.ByPointsRadius节点输入起始点和终点，然后我们定义圆柱的直径为50。就生成了杆件阵列。



• 4. 以顶点为圆心，创建能定义方向的圆；

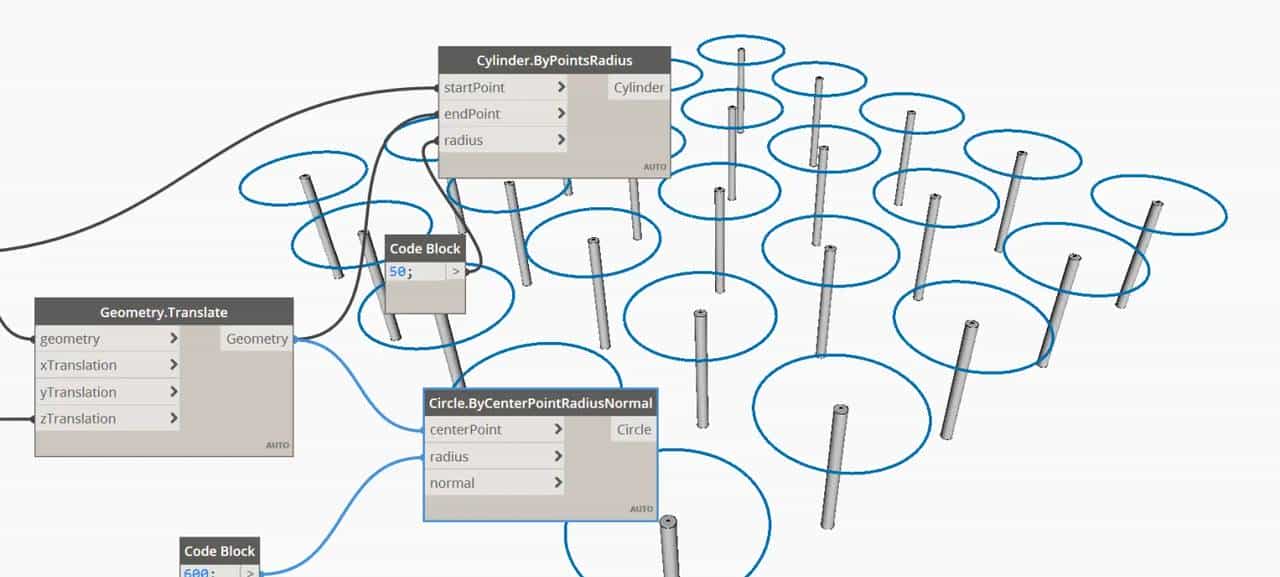

     用我们刚才复制的顶端的点为圆心，使用Circle.ByCenterPointRadiusNormal节点，这个节点有个normal值待输入，可以定义方向。



• 5. 用太阳方向作为创建圆的方向；

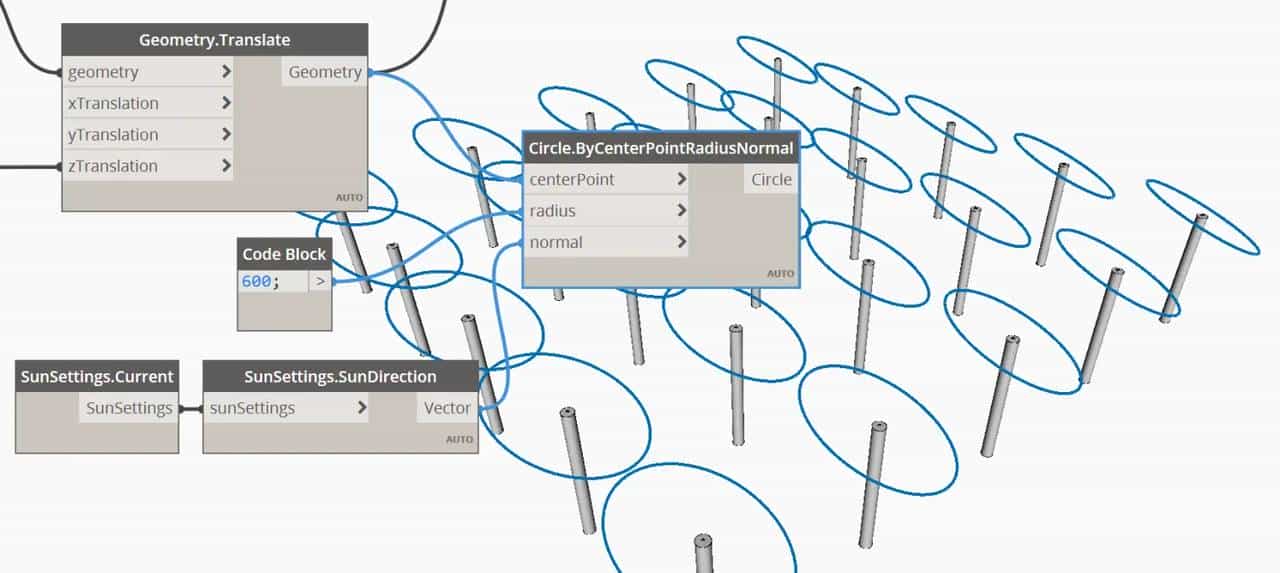

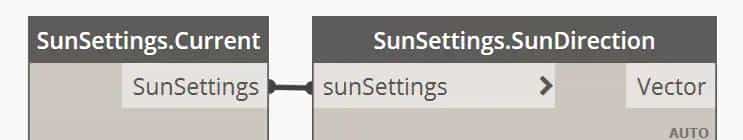

     SunSettings.Current节点和SunSettings.SunDirection节点，可以提供当前Revit项目中的太阳方向。将他们输入给圆的方向。



可以看到，已经能看到圆的方向变化了。

• 6. 给圆做个内接四边形；

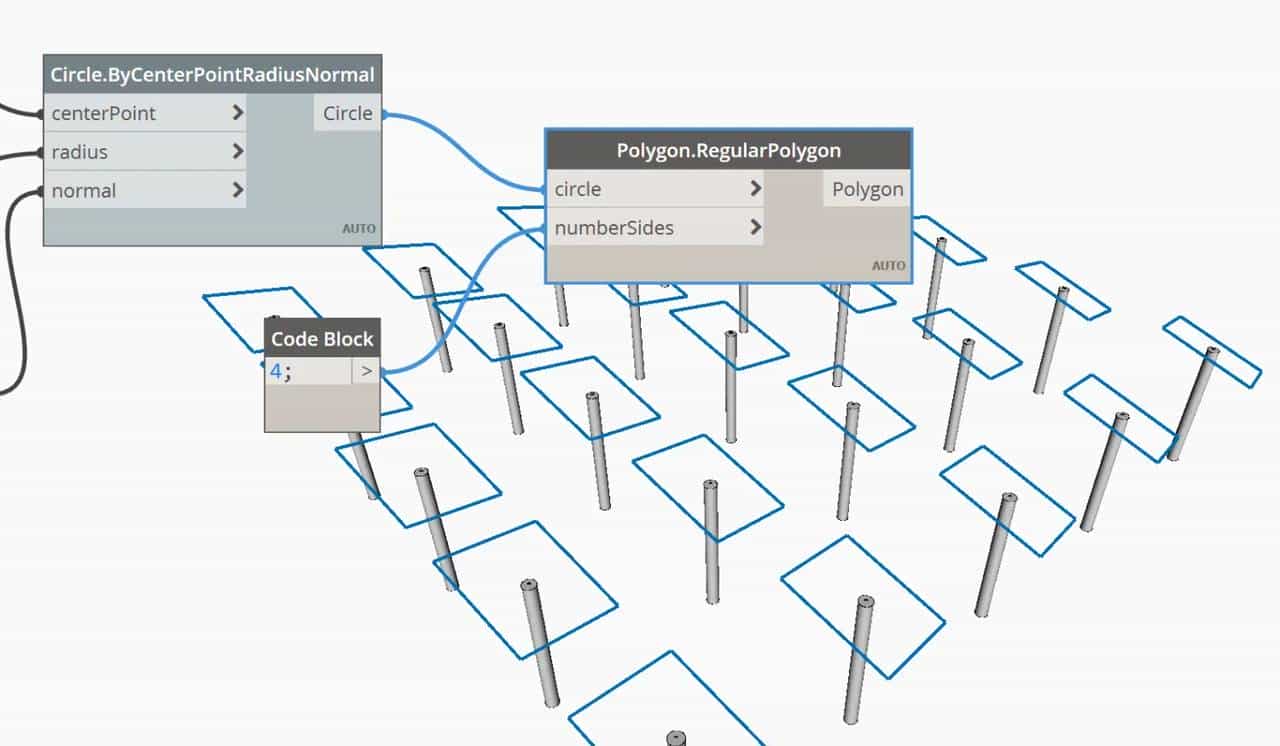

     我们需要再加工一下，由于太阳能板一般不是圆形，我们可以利用内接圆的多边形。

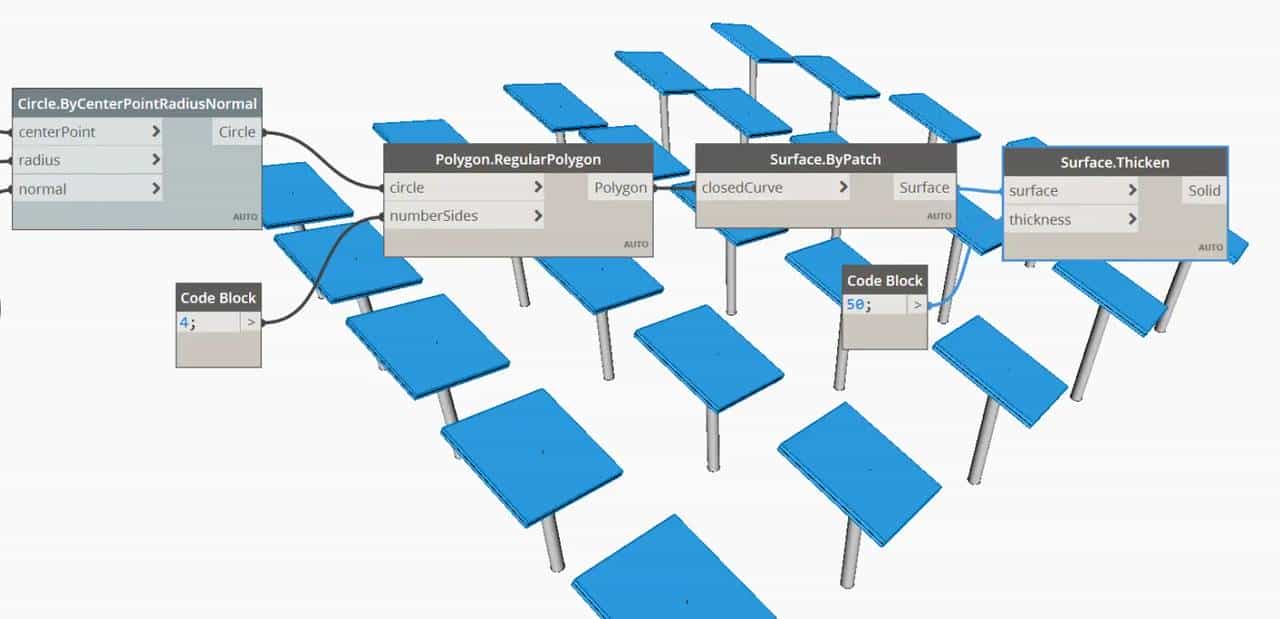

• 7. 给四边形封面，加厚度，成为太阳能板；

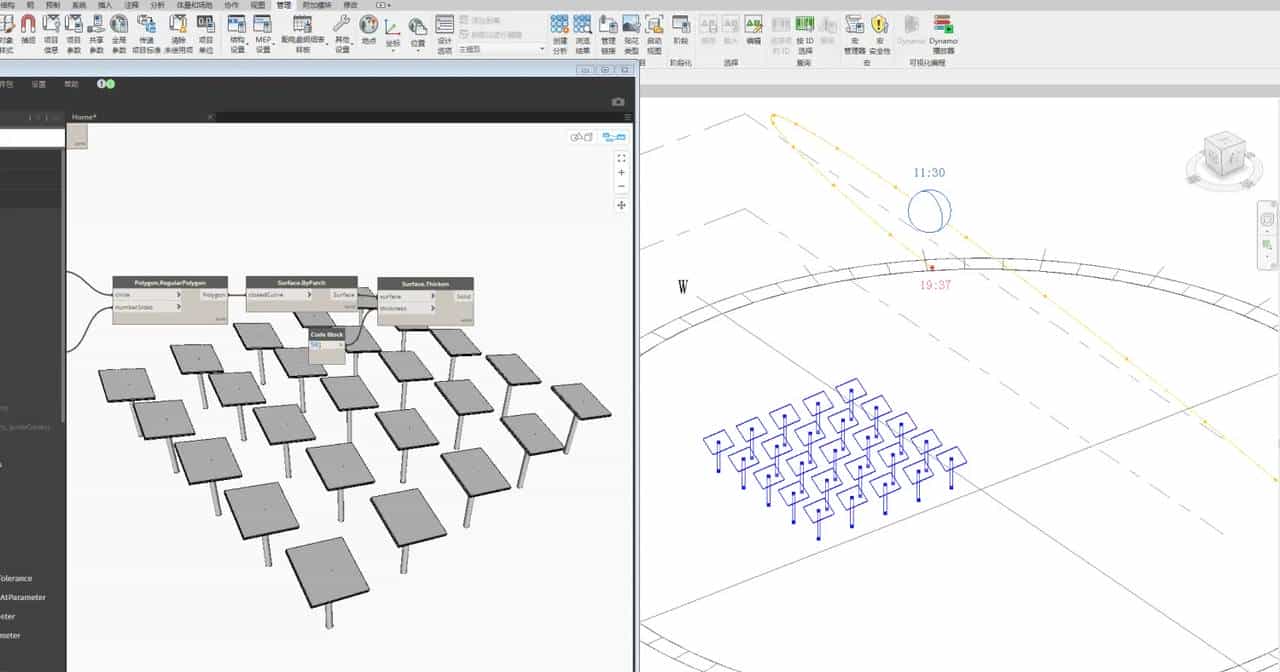

• 8. 返回到revit中，调整太阳方向，可以看到面板的动态变化。
