如何使用F5 BIGIP-15搭建一个基础的负载平衡功能

本文章会介绍如何使用F5 BIG IP 15版本快速搭建一个负载平衡功能，提议可以使用此文档搭建测试环境进行学习，如果要在生产环境中搭建，请注意加强网络安全性，本文在网络安全性方面没有进行设置，只是最基础的功能搭建测试。

1． 网络拓扑及规划介绍

在搭建之前先简单介绍一下本次搭建的网络拓扑图及信息如下：

1: F5共需要使用4个网络

a. external 147.128.35.35 用于连接业务网络

b. internal 此案例中暂不设置

c. management :147.128.34.184 用于登录管理F5

d. Self IP :147.128.35.35 F5自身IP设置

2.分别架设4台运行Web server的VMs,此过程，本案例不做介绍，请提前准备好，配置信息如下：

Web-server1:147.128.35.150

Web-server2:147.128.35.160

Web-server3:147.128.35.170

Web-server4:147.128.35.180

3.配置所有完成后，最终用户访问web的网址是 147.128.35.9

本次测试，所有子网掩码均为：255.255.254.0 网关为:147.128.34.1

本次测试环境ESXI 6.7

F5 BIG-IP: BIGIP-15.1.0-0.0.31.ALL-vmware.ova

详细拓扑图如下：

二，安装及配置

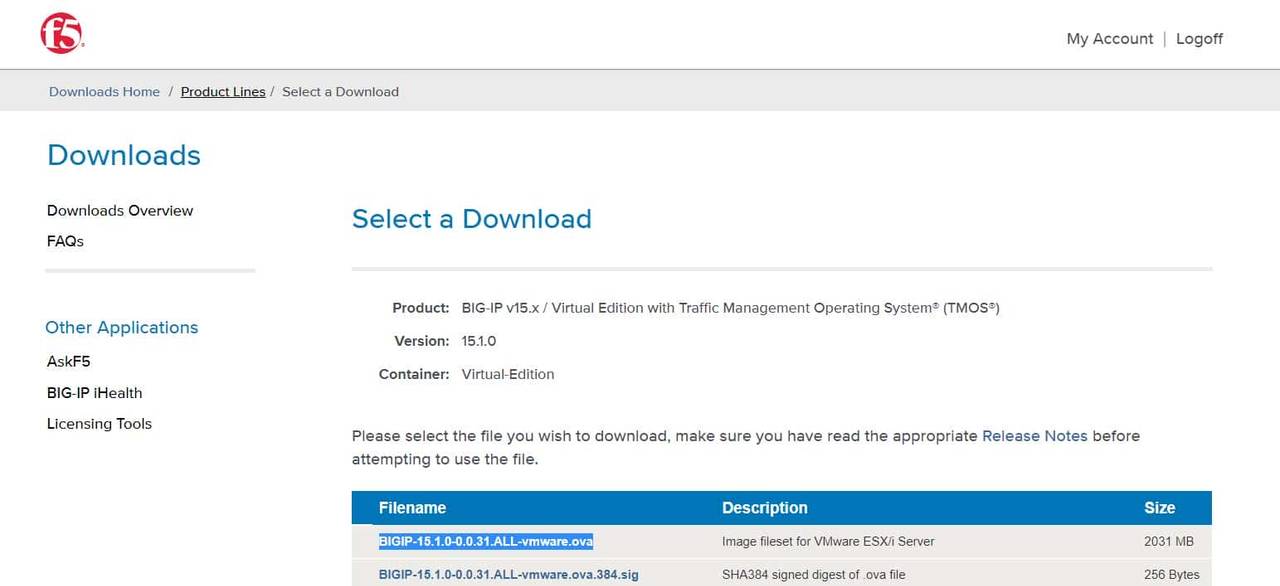

1.第一从F5网站下载安装文件，本次测试使用的是ESXI的虚拟环境，所以下载
BIGIP-15.1.0-0.0.31.ALL-vmware.ova 版本。

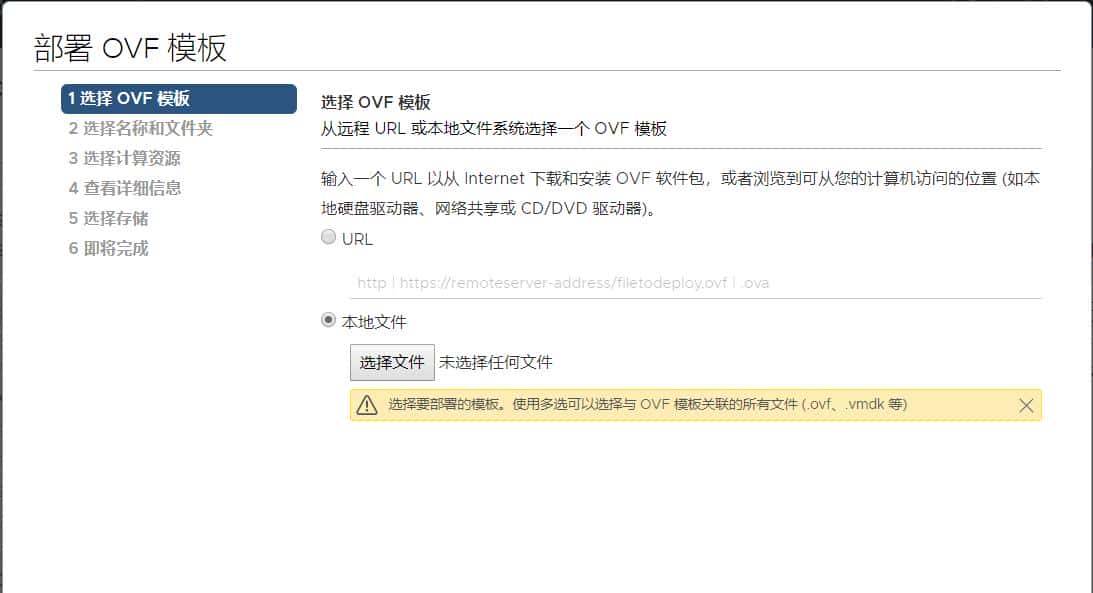

2.在vCenter环境中部署OVF模板，如下图，选择”本地文件”

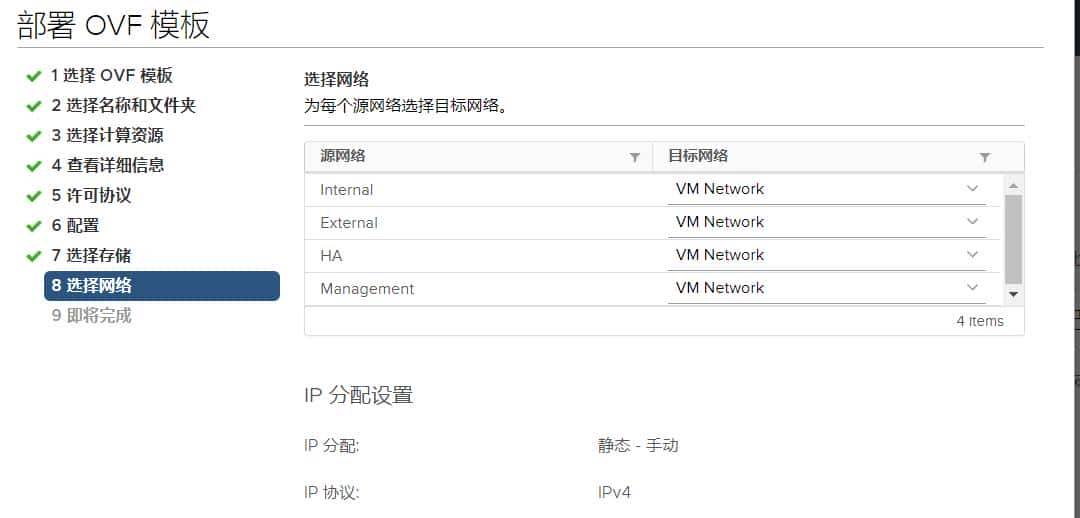

3.在网络设置这一步，由于本身为测试环境，所以虚拟机只接入默认的VM Network网络，四个网络都选择”VM Network”

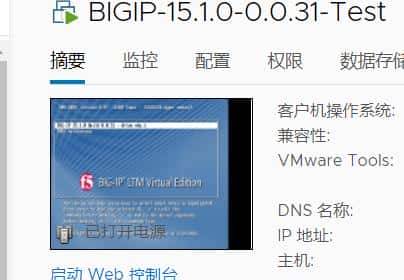

4.待vCenter彻底导入F5 的ova后，启动这台虚拟机，并打开”启动Web控制台”进入控制台。

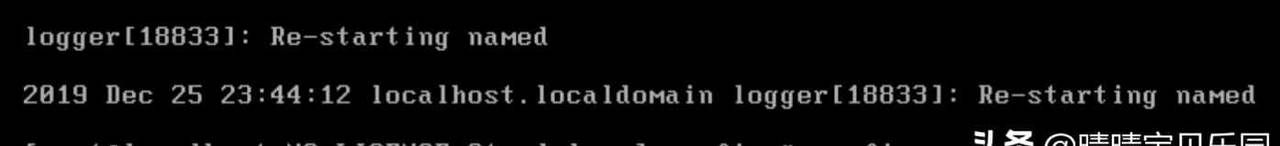

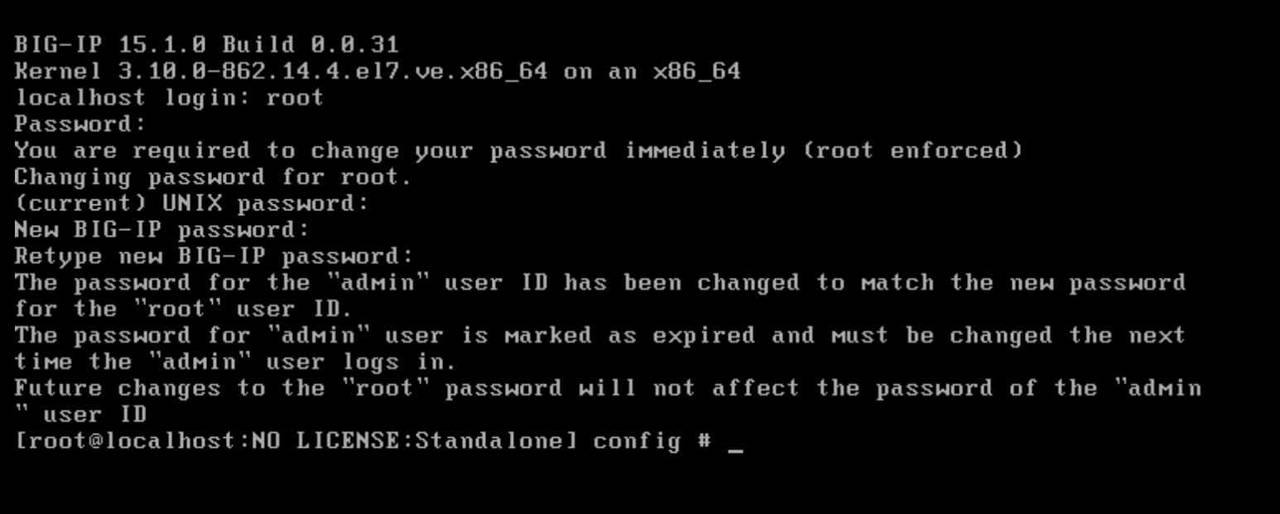

默认登录帐号和密码分别为root/default,首次登录后，会要求更改密码，密码更改成功后如下图。

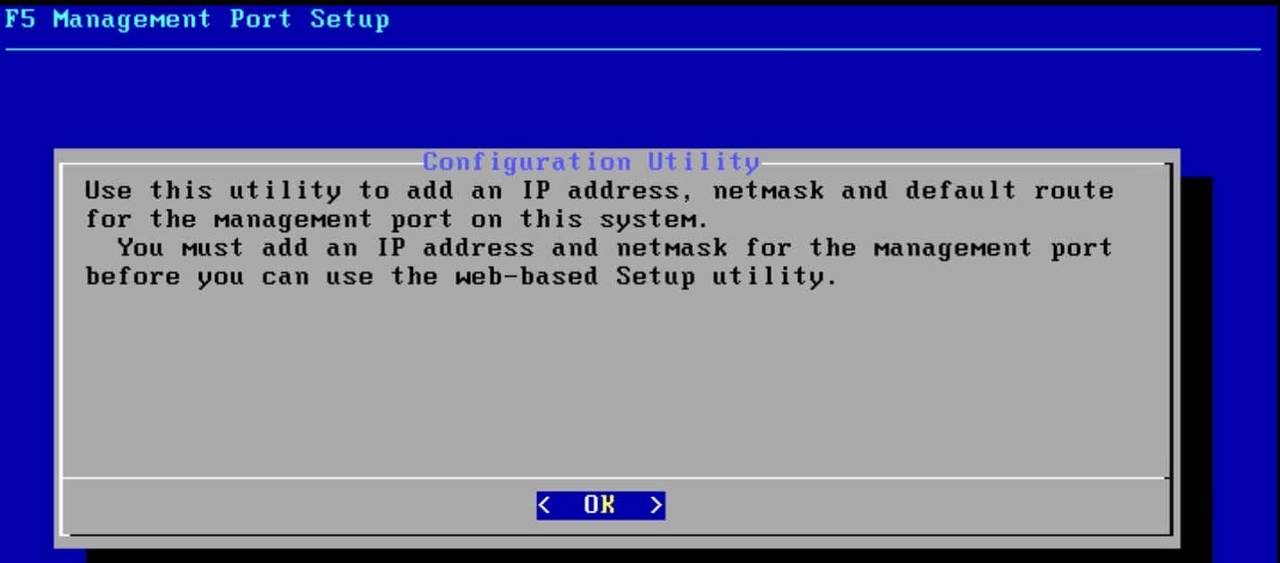

输入命令”config” 进入配置界面

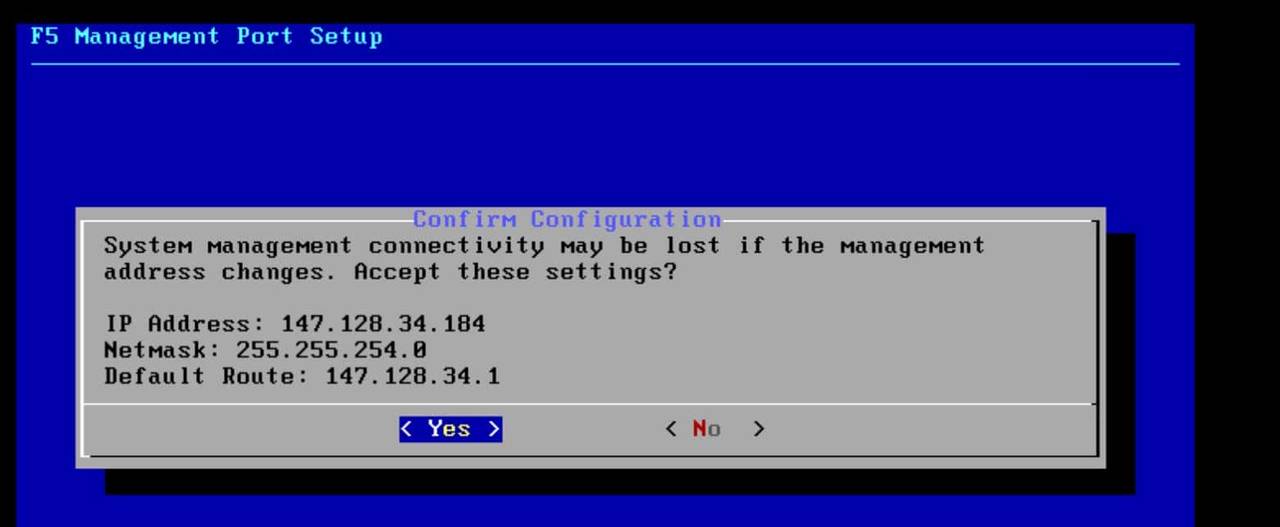

进入配置界面后，依次选择OK-IPV4,之后选择手动创建IP地址后如下图，输入我们管理IP地址147.128.34.184,子网掩码和网关如下图

依次配置完IP地址后，使用ifconfig 可以看到mgmt 端口的IP地址已经成功设置为147.128.34.184

5.配置F5

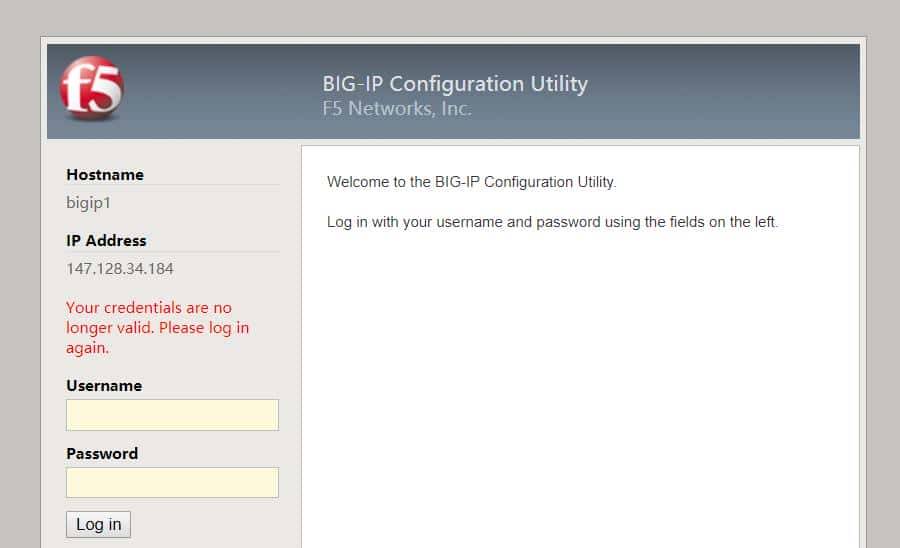

在浏览器中输入147.128.34.184后，出现如下图进入管理界面

默认帐号是admin, 密码为第一次登录F5 命令行界面修改后的密码。

登录成功后，出现如下图面，点击Setup Utility 下方的Next进行设置

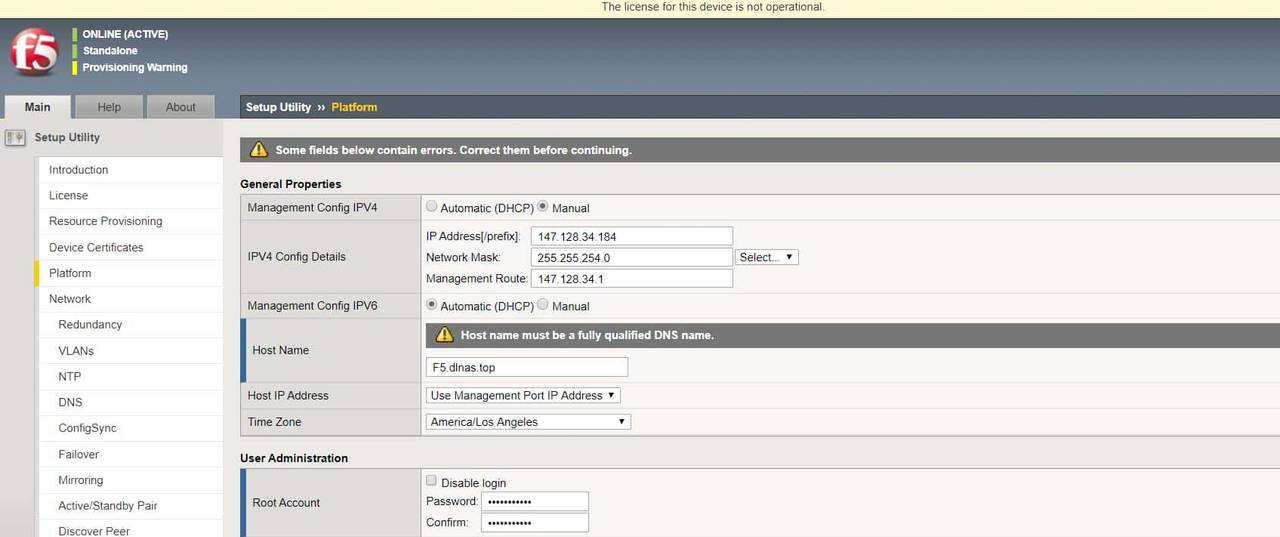

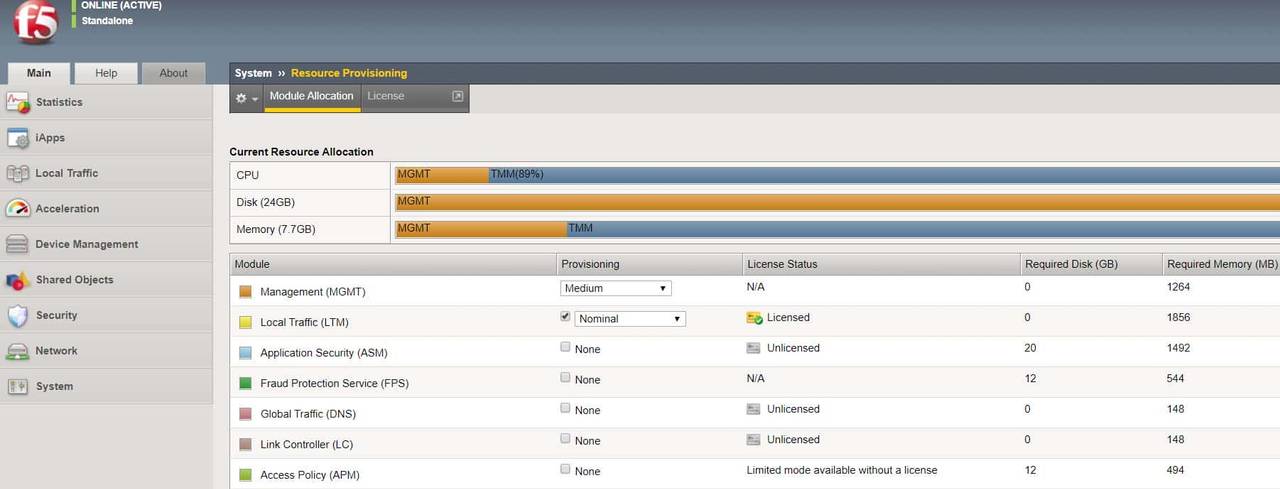

第一第一个需要设置的是激活license,激活license, 后进行简单配置，如下图

点击Next后，选择Finished

完整激活后如上图。

6. Load Balancing 配置

本次测试的负载平衡只是实现简单功能 ，相关网络拓扑请参考文章首页，下面进行相应设置。

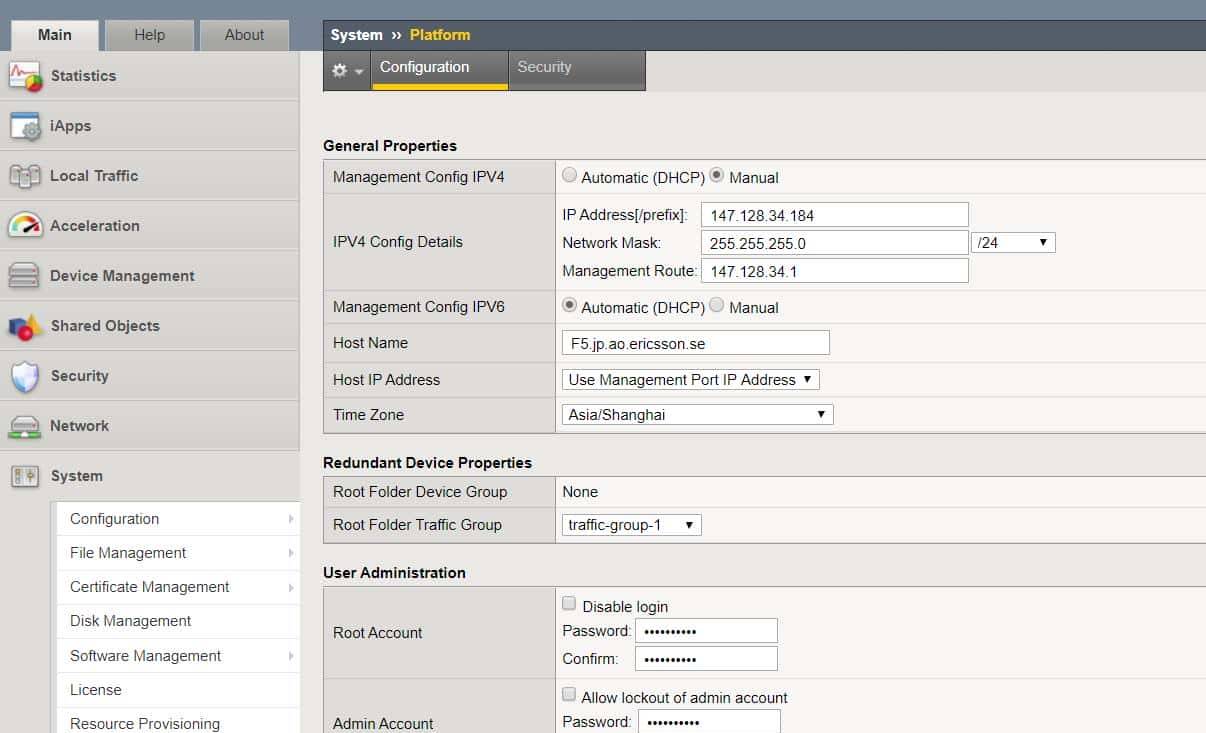

a. 进入system-Platform检查Management IP地址是我们设置的147.128.34.184 （这里也可以修改管理IP）

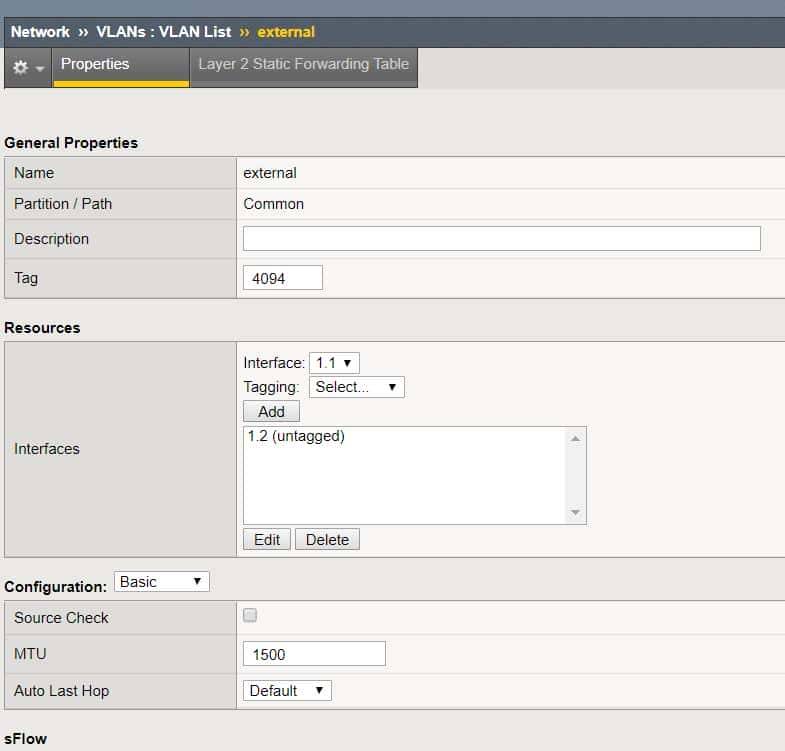

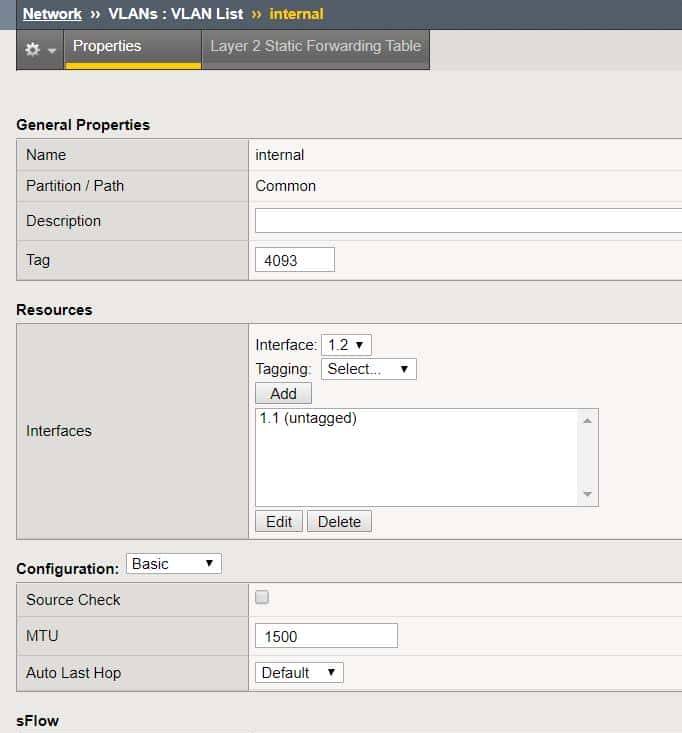

b. 创建vlan

Network-VLANs 分别创建external 和internal ，配置信息如下图

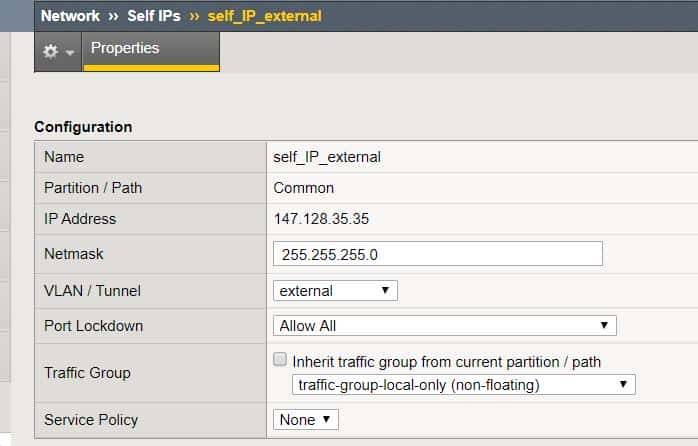

c.设置Self IP

Network-Self IPs-Create 创建如下配置

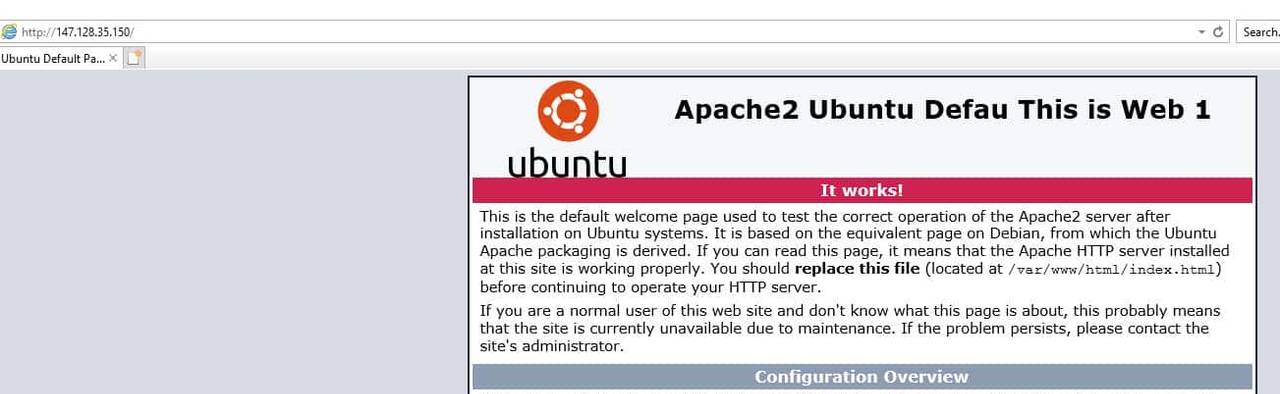

c. 测试Web-Server1 : 147.128.35.150

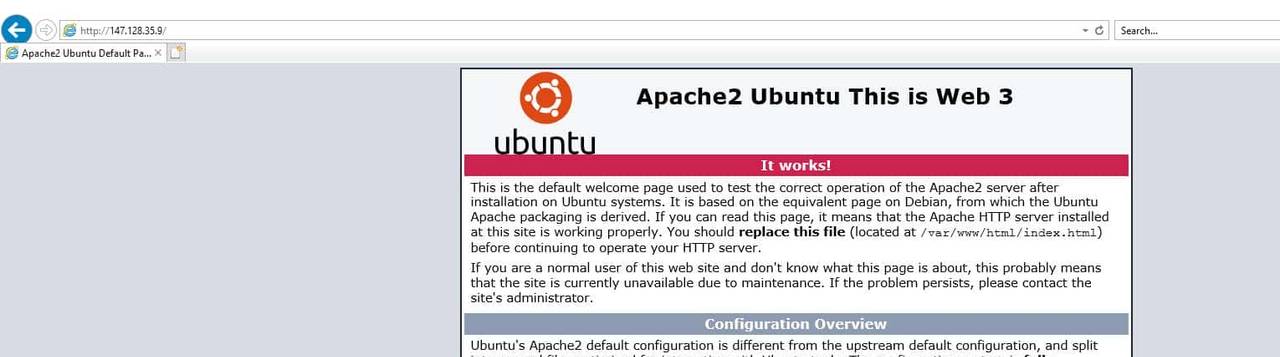

Web-Server的安装配置并不在本次案例中详细介绍，需要在前期自己搭建好，如下图，安装配置了最简单的Apache2服务器的默认页面。使用Web服务器自身的地址依次测试4台web-server确保web访问一切正常。

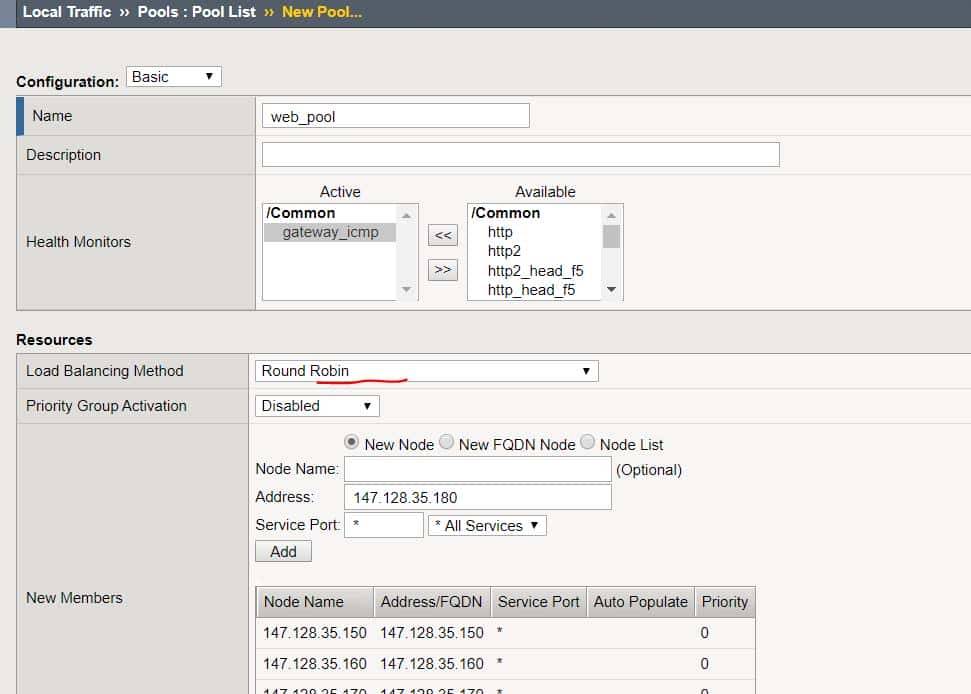

d. 创建Pools

Local Traffic-Pools—Create

创建池，池的概念就是所有的真实的Web-服务器，如果生产环境后期发现服务器数据不够，再填加新的服务器，只需要在池中再填加上新的服务器地址就可以一起进行负载平衡。

新建的pool如上图配置，在Members中将4台Web-服务器的IP地址都添进去，服务器端可以根本需要添写，本例中添的*All Services

画红线部分的Load Balancing Method : Round Robin 就是负载平衡的具体算法，有根本轮环，有的根据最小连接等，此处具体根本自己寻求来设置，本例设置的Round Robin是轮环算法，就是开启第一个会话连接Web-Server1，如果再开第二个会话，第二个会话就会连接Web-server2，依次类推。

Health Monitors是指健康检测，就是系统会协助检查这台Web服务器是否正常，如果工作正常，引导用户访问这台服务器，如果这台服务器出现故障，则引导访问下一台服务器，我们选择的是gateway_icmp，使用ping来验证服务器是否开机。

e. 创建virtual server

Local Traffic-Virtual Servers-Create

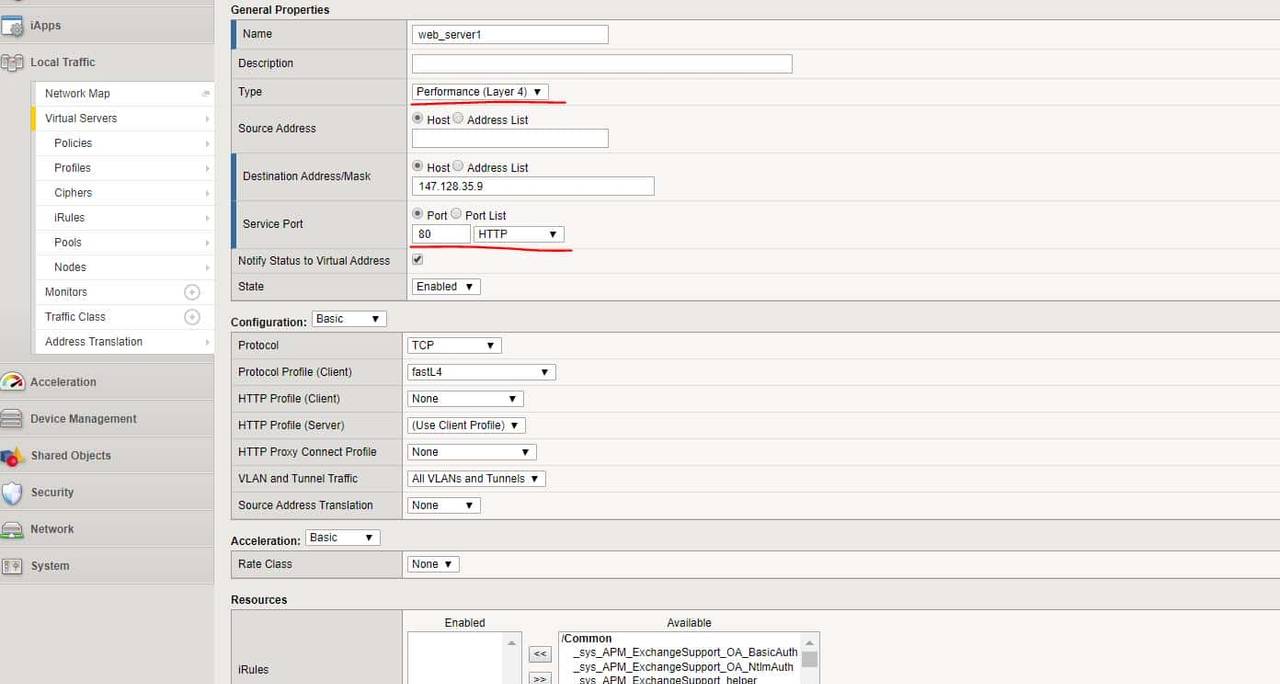

创建一个名为web_server1的VS,详细配置如下图，其中default pool就是选择我们上一步创建的Pool。如果选择错误，服务器不知道该怎么寻找真实的Web服务器。

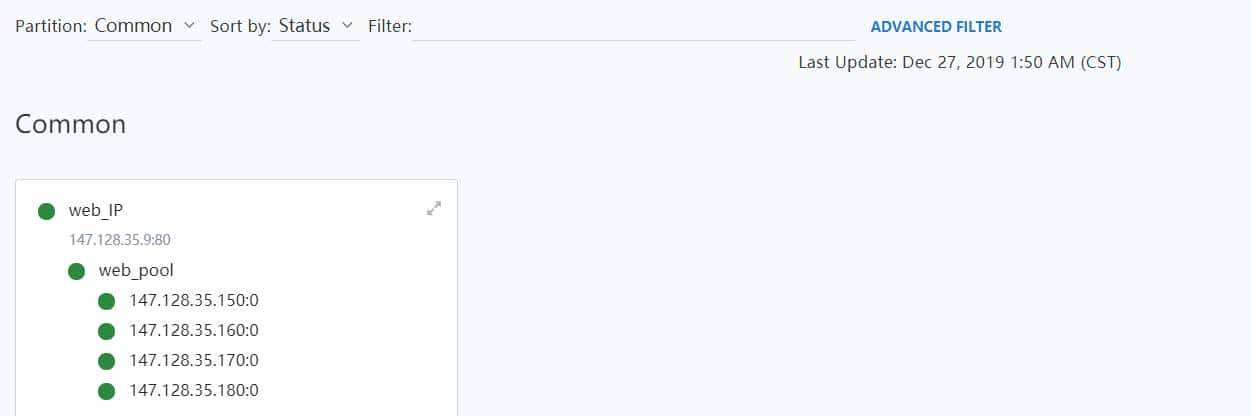

以上所有创建完成后，点击Local Traffic-Network Map

可以看到我们这次的负载平衡已经创建成功，系统已经识别到所有配置信息。

这个时候通过浏览器访问147.128.35.9 ,系统会根据会话，自动分配4台Web server来进行负载访问。

本文完。

写在最后：

最近学习F5负载平衡，发现网上的各种文档介绍的都比较有深度，这对初学者来说，想立刻搭建一个负载平衡环境比较困难，这篇文章只是搭建一个基本环境，让初学者了解什么是负载平衡，如果想进一步学习，可以尝试将所有Web服务器，使用内部IP地址，列如192.168.1.5-9,之后在Self IP中找到一个网卡创建192.168.1.3 这样的网络，让Web服务器只可以访问负载平衡，这样会提升服务器安全性，也可以节省生产环境的IP地址。

如果还想进一步，可以对于算法进行详细研究，根据自身情况选择适合自己的算法。
