SequenceDiagram插件–屎山代码经过这里也要捞一把尝尝咸淡

产品经理：这个功能预计需要多长时间来完成开发？

程序员：可能需要两周的时间。

产品经理：三天内先完成代码编写，后续我们再逐步修复Bug。

程序员：

你是否也遇到过同款产品经理？他只管功能实现，Bug那是你的事。在时间紧迫的情况下，代码质量往往被牺牲；随着人员的更迭，代码质量逐渐下降，最终变成了所谓的“屎山”。

对付“屎山”，你需要一个“粪勺”

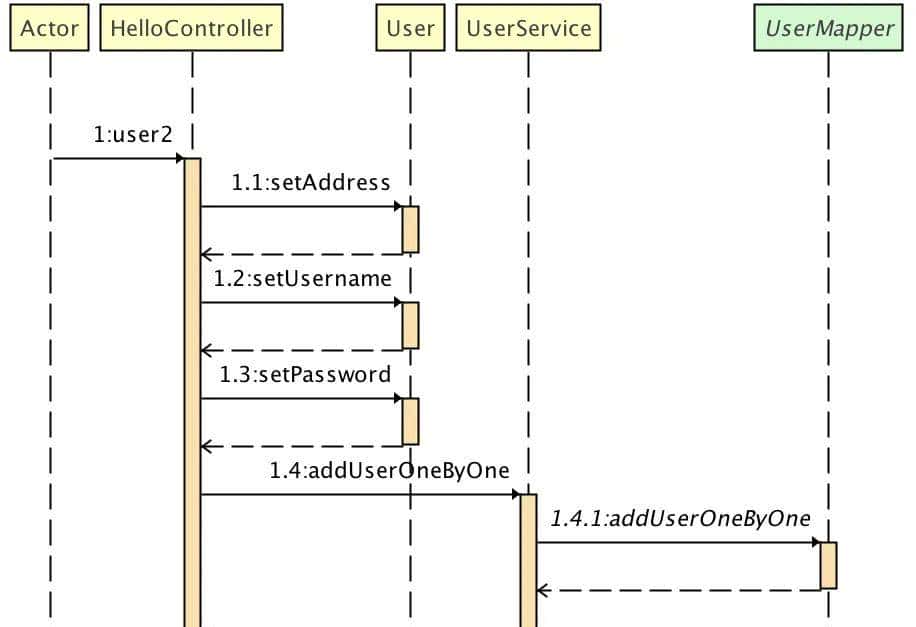

当你刚加入一家公司，或者接手一个几乎没有文档说明的“屎山”代码库，特别是当遇到调用关系错综复杂的逻辑时，你是否希望有一张流程图来协助你理清思路？就像下面这样：

这样的流程图可以协助我们更好地理解和维护代码。

SequenceDiagram插件是一个强劲的“粪勺”，可以协助开发者在IntelliJ IDEA中轻松生成时序图，从而更好地理解和分析代码中的交互过程。“屎山”代码也可以捞出来尝个咸淡。

安装插件

在线安装

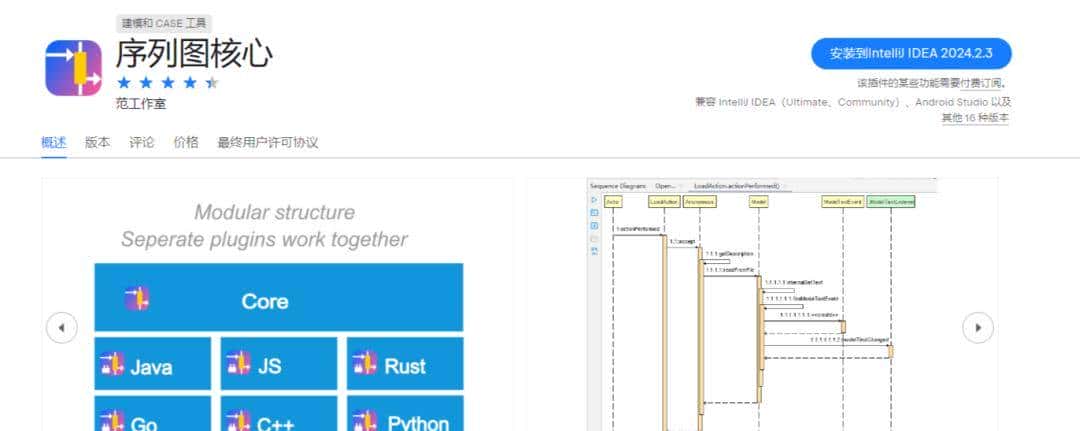

打开IntelliJ IDEA，进入 File > Settings （Windows/Linux）或 Preferences （macOS）。在设置窗口中找到并点击 Plugins 。在插件市场搜索框内输入 SequenceDiagram ，找到对应的插件后，点击 Install 按钮进行安装。

离线安装

访问SequenceDiagram插件的官方网站下载对应版本的插件包。在IntelliJ IDEA中选择 File > Settings > Plugins ，然后选择 Install Plugin from Disk ，选择下载的插件包进行安装。安装完成后，重启IntelliJ IDEA使插件生效。

生成时序图

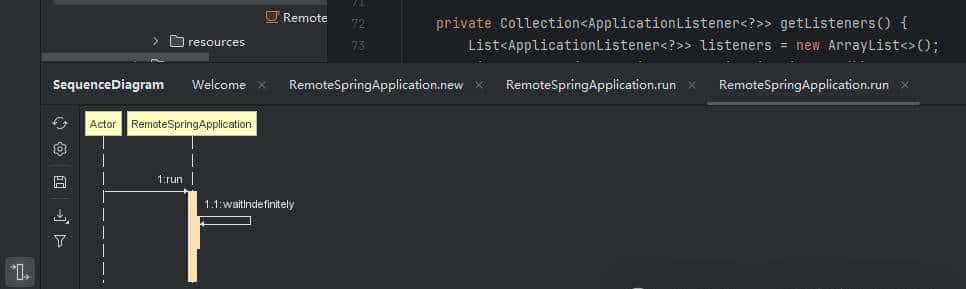

打开Java类在IDEA中打开你要绘制时序图的Java类。选择方法在编辑器中选择你想要在时序图中表明的方法。创建时序图在IDEA的顶部菜单栏中，选择 Tools > Sequence Diagram ，然后点击 Create Sequence Diagram 。在弹出的 Sequence Diagram Configuration 对话框中，指定时序图的名称，选择参与的类和方法等，点击 OK 确认配置。

配置时序图

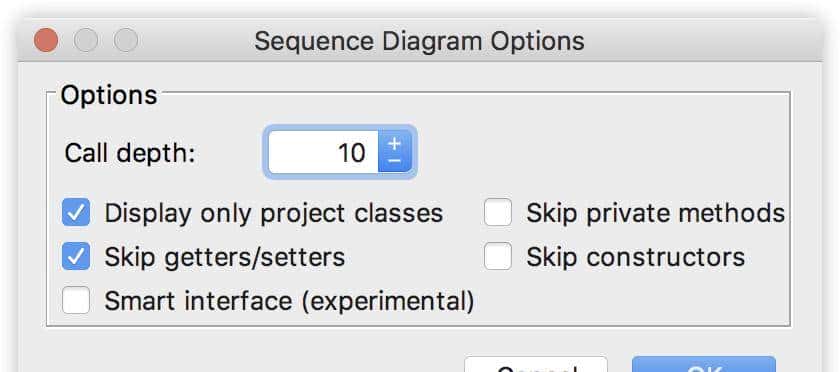

基本设置调用深度：设置时序图调用层数，若生成的时序图比较大时，可适当减少调用层数进行调整。显示范围：选择是否只显示当前项目的类文件，或显示依赖JAR包的类。忽略方法：选择是否跳过私有方法、get/set方法、构造方法等。

其他设置

自动布局：插件可以自动调整元素的位置和排列，以确保图形的美观和可读性。导出格式：支持将时序图导出为PNG、SVG、JPEG、TIFF等格式。

导出时序图

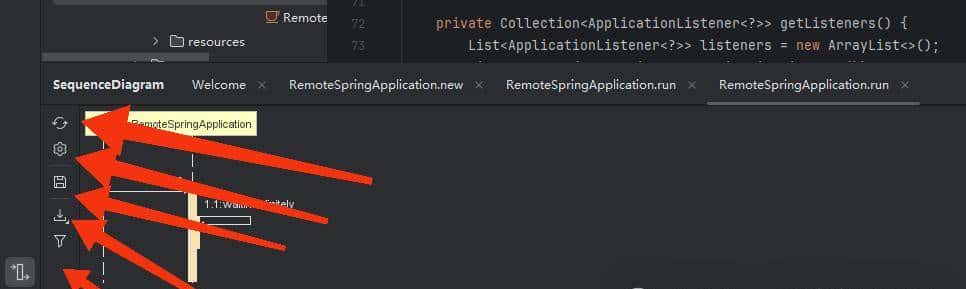

保存为图片完成时序图的绘制后，右键点击时序图，选择 Export ，将其保存为图片（如PNG、SVG）或其他格式，以便与他人分享或嵌入到文档中。

编辑时序图

跳转和删除跳转到源代码：在时序图中，鼠标双击类名/方法名，会跳转到对应的类/方法上。删除类/方法：鼠标在类名/方法名上右键单击，可以从图中移除一个类/方法，去除冗余信息，简化时序图。

常见使用场景

理解复杂方法执行流程：在分析代码时，遇到流程复杂的方法，通过生成时序图可以协助快速理解方法的执行过程。遇到屎山代码，也可以捞一把尝尝味道。系统设计与分析：在系统设计阶段，使用时序图可视化对象之间的交互，有助于发现潜在的设计缺陷，优化系统架构。

最佳实践

明确目标和范围：在绘制时序图之前，明确图的目标和范围，避免过于复杂的图导致难以理解。

简化图示：尽量保持时序图的简洁，避免过多的细节和对象，使用自解释的命名和注释。

合理布局：通过拖拽参与者和消息，调整时序图的布局，使其更加清晰易读。

导出与分享：完成时序图后，导出为常见的图片格式（如PNG、SVG）或PlantUML文件，便于分享和嵌入到文档中。

如何提高时序图的可读性

调整调用层数：通过减少调用层数，可以简化时序图，避免过于复杂的结构，从而提高可读性。

仅显示项目类：勾选“Display only project classes”选项，可以避免显示依赖包中的类，使时序图更加专注于项目内部的交互。

跳过私有方法和构造函数：勾选“Skip private methods”和“Skip constructors”选项，可以去除不必要的细节，使时序图更加简洁。

智能识别接口：启用“Smart interface”选项，插件可以更好地识别接口调用，提升时序图的准确性。

排除不需要的类或方法：使用“Customize exclude”功能，可以设置规则排除不需要显示的类或方法，进一步简化时序图。

自动布局调整：利用插件的自动布局功能，让元素自动调整位置和排列，确保图形的美观和可读性。

导出为合适的格式：将时序图导出为SVG、PNG等格式，以便于查看和分享，同时保持图表的清晰度。通过上述设置优化，可以显著提高生成的时序图的可读性和清晰度，协助开发者更好地理解和分析系统中的交互流程。

总结

本文讲述了SequenceDiagram插件如何使用。插件可以协助您在屎山代码中厘清业务逻辑，调用关系，最终在屎中雕出花。
