CAXA CAD电子图板绘制二维工程图效率高，以引出说明标注为例

本文作者（原创）：钟日铭

作者编著有超百本CAX（AutoCAD、UG NX、Creo、Mastercam、ProE、CAXA电子图板等）图书教材，为多家知名出版社的签约作者。

用过CAXA CAD电子图板的人都知道，使用该软件制作二维工程图的确 很方便。

本文列举一个小小的知识点来展示CAXA CAD电子图板的应用，方不方便自己体会一下。

以如图1所示的引出说明标注的典型示例作为范例效果。

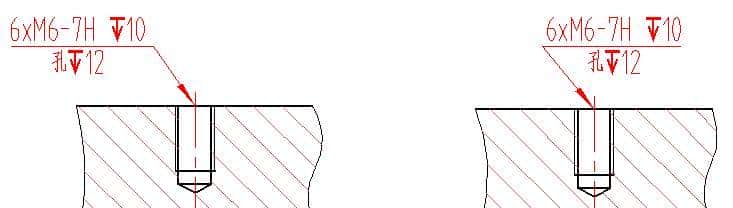

图1 典型示例

a）文字缺省方向 b）文字反向

案例使用软件为CAXA CAD电子图板2018或CAXA CAD电子图板2020。

下面介绍具体的操作步骤。

（1）假设已经绘制好如图2所示的图形。

图2 假设已有图形

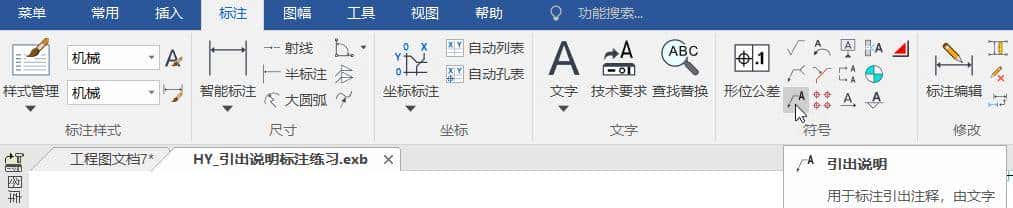

（2）在功能区”标注”选项卡的”符号”面板中单击”引出说明”按钮（如图3所示），弹出”引出说明”对话框。

图3 选择按钮

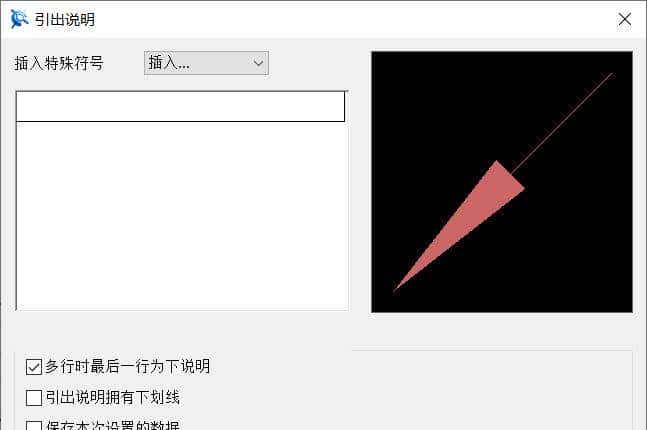

弹出的”引出说明”对话框如图4所示。

图4 “引出说明”对话框

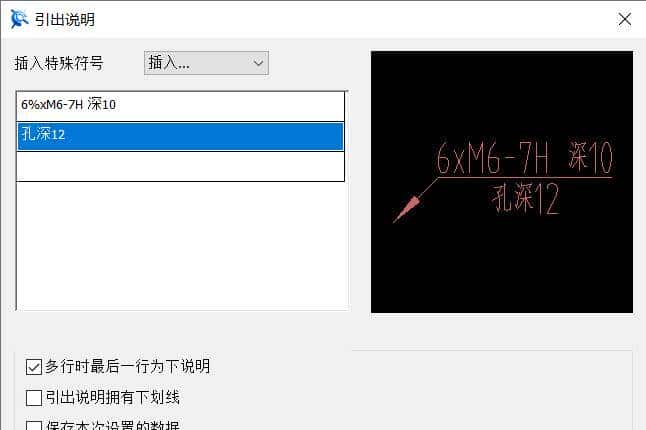

（3）选中”多行时最后一行为下说明”复选框，输入如图5所示的两行说明内容（为了便于描述，表明深度的符号在图中暂时用”深”字表明，实际上，在该”深”字的位置处将用深度图标替换）。

图5 输入上说明和下说明

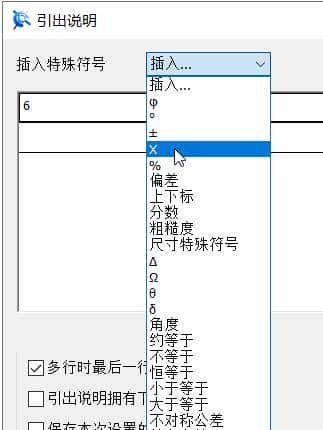

其中的引出说明文本”6×M6-7H……”中的第二个符号”×”可以从如图6所示的”插入特殊符号”下拉列表框中选择，其输入格式为”%x”。

图6 插入特殊符号

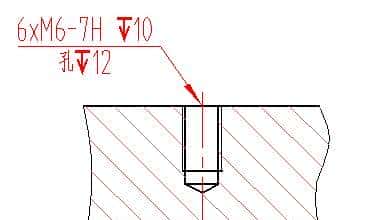

在上说明（第一行说明）和下说明（第二行说明）中，可使用深度图标符号来表明特定孔深，如图7所示。

图7 可使用孔深符号

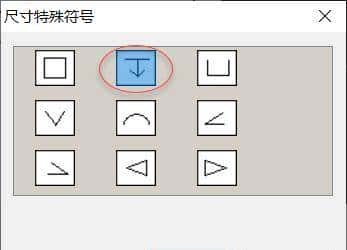

要输入深度图标符号，则将光标置于说明中要插入的位置处（也即”深”字所在的位置处），在”插入特殊符号”下拉列表框中选择”尺寸特殊符号”选项，打开”尺寸特殊符号”对话框，如图8所示，接着选择表明深度的符号，单击”确定”按钮即可。

图8 “尺寸特殊符号”对话框

（4）设置好引出说明文本后，在”引出说明”对话框中单击”确定”按钮。

（5）在立即菜单中设置文字方向等，然后分别指定第一点、引线转折点和定位点来完成引出说明标注。

是不是很好用呢！
