在开关电源中，NCP1337可以说是理想的原型元件。它的优点就在于NCP1337控制是标准的电流控制器。开关关断时间由峰值电流设置点决定，由磁心复位检测触发实现开关开启。

一、其特点是

• 很少的外围元器件数、
• 关键的参数
• 低成本的AC/DC变换器及辅助电源。由于其高性能的高压技术。

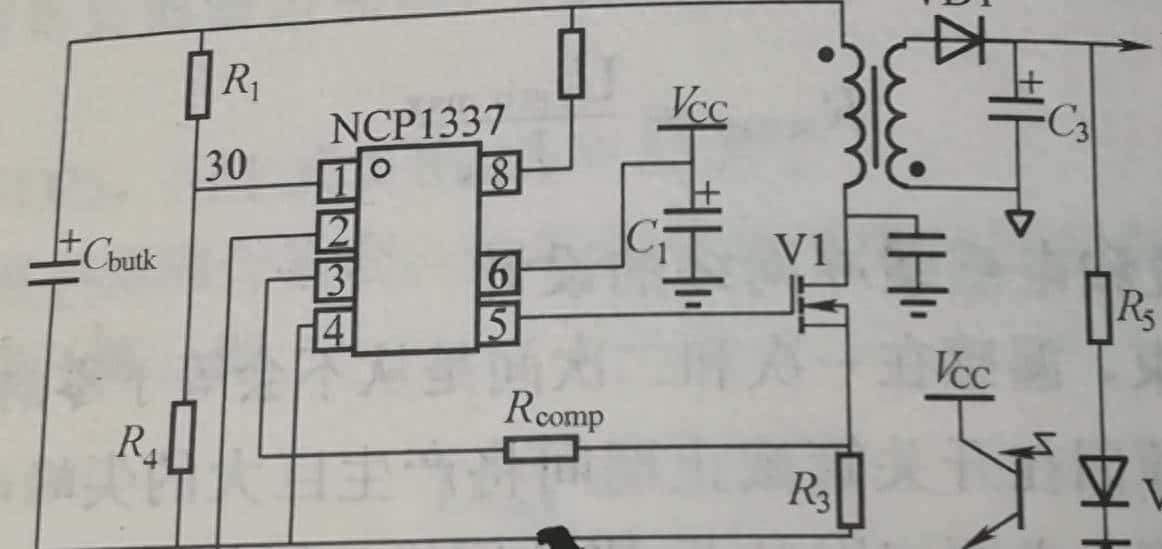

电路的基本组成如下图

二、电路工作原理

1.准谐振式工作。谷底开关式工作确保工作条件。其由内部栅漏电容电路保障，结果使一 次开关无损开启，二次二极管没有反向恢复损耗且EMI及音频噪扰降低或消除。变换器仍在第一顺序系统，因此很容易设计反馈环路。

2.动态自供电。由于它采用高压集成技术，简化了辅助工作电压。

3.过电流保护(OCP)。 当反馈电流低于最小值时，即是故障被检侧出来，如果故障存在超过80ms,则NCP1337即进人一个自动恢复的软猝发模式，所有脉冲都停止。Vc电容放电到5.0V以下，然后监视Voc电平，启动电流源开启然后关闭，如果故障消除则电源重新正常工作。

4.过电压保护。连续监视Vc电压电平.当过电压条件检测出来，则停止工作。

5.布阴输出保护检测(BO).监视1脚电平.正常工作时控制器保护SMPS保护

输人欠电压条件:当1脚电平降到50V0以下，控制器停止脉冲，直到电平间到正

常，加一个电阻分压器将此端接于输人高压井调节好保护电平。

6.过功率补偿。一个内部的电流源接到3脚输出(CS端). 其正比于加到1脚的电压。由于此电压是一输人电压的镜像， 与3 脚之间中人一个电阻，即可建起一个电流检测信号的失调偏离，用以补偿输人电压变化的影响，

7.外部锁存断开点。用外部强制给1脚一个电平， 令其高于3V (但低于5V)就可以禁止控制器的输出。如果此电压超过5.0V，控制器即锁死。为恢复正常工作，Voc电压要降到4V以下，这意味着给SMPS从主线加一插塞，
