一文读懂滤波电解电容在电路中反接为什么会爆炸

在电子学中既基础又惊心动魄的现象——滤波电解电容的反接爆炸。

用一个超级生动的比喻，从里到外，从原理到现象，把它讲透。

一：电容的本质——一个“可充电的水缸”

想象一下，电解电容就像一个特殊的水缸。这个水缸中间有一堵超级超级薄的、带有单向阀门的墙。

· 充电（正确接法）：当你从正确的方向（正极接水缸的“进水口”，负极接“出水口”）往里注水时，水压会温柔地推动那堵薄墙，让它微微鼓起，把水储存在里面。这个“鼓起”的过程，就是储存电荷。

· 放电：当你打开阀门，水就会从正确的方向流回来，释放能量。

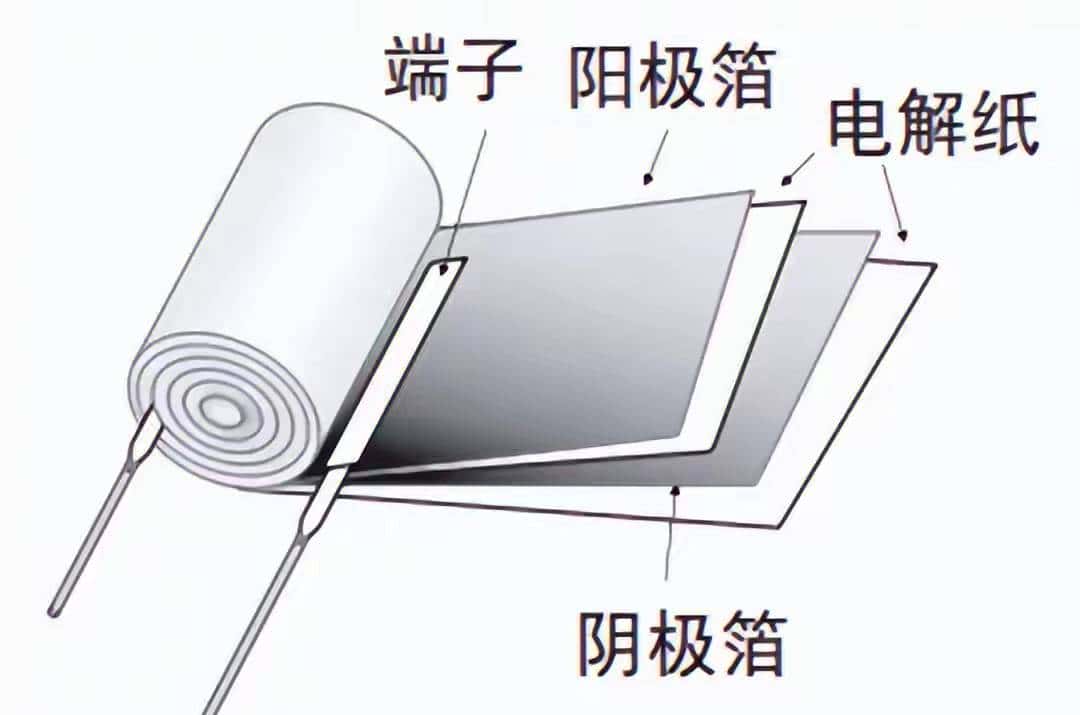

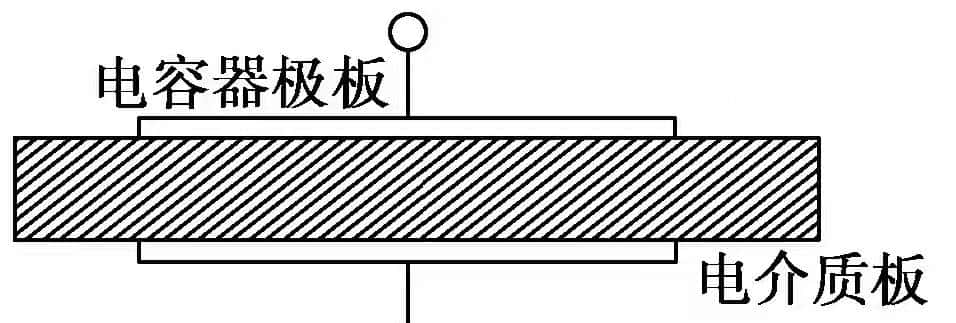

这个水缸的“薄墙”，就是电容内部的金属氧化层介质，它是通过电化学方法在正极铝箔上生长出来的一层极薄的、不导电的氧化膜。这层膜是电容能够储存电荷的关键。

二：灾难的根源——反接时，“水缸”变成了“化学反应锅炉”

目前，最关键的部分来了：如果我们把水管接反了，会发生什么？

这意味着，你尝试从一个设计上只能是“出水口” 的地方，用巨大的压力往里强行灌水。

在这个“水缸”内部，这场灾难会按以下步骤上演：

第一步：单向阀门的崩溃（氧化膜的瓦解）

那堵关键的、作为绝缘体的“薄墙”（氧化膜），在正向电压下它超级稳定。但当电压反向施加时，它就不再是绝缘体了，变成了一个导体。这层膜被瞬间击穿、瓦解。

第二步：锅炉开始燃烧（剧烈的化学反应）

氧化膜被破坏后，电容内部就不再是一个安静的“水缸”，而变成了一个通电的化学反应池。

· 它的内部充满了导电的电解液。

· 目前，你给这个电解液通上了反向的直流电。

· 这引发了强烈的电化学反应——本质上就是电解水，产生大量的氢气和氧气。

第三步：压力飙升（气体的产生）

化学反应产生的气体在密封的铝壳内急剧膨胀，导致内部压力急速升高。

第四步：终极灾难——引爆

当内部压力超过铝壳的机械强度极限时，电容就会爆炸。一般，为了防止最坏的情况，品质好的电容顶端会设计有“防爆阀”（一般是刻有十字或三叉形的凹槽），压力会优先从这里撕裂，将气体和电解液喷出，而不是让整个壳体碎成碎片。你会看到电容顶部鼓起、破裂，而不是四分五裂。

总结一下爆炸链：

电压反接 → 氧化绝缘介质被破坏 → 电容变为导体并引发电解反应 → 产生大量易燃易爆气体 → 内部压力急剧升高 → 壳体破裂/爆炸。

三：为什么会特别强调“滤波”电容？—— “风暴中的小艇”

你问题中提到的“滤波”电容，这加深了它的悲剧性。

在电源滤波电路中，这个电容的角色是平复电压的波动，就像在风浪中稳定一艘小船。它需要不断地、快速地进行充放电，以吸收掉电源中的纹波。

· 正常工作时：它像一个勤恳的 stabilizer，在不断的小风浪中调整自己。

· 反接时：它面临的不是风浪，而是一场从相反方向袭来的海啸。它需要处理的巨大能量（来自电源）不仅没有被平滑，反而全部用于“自我毁灭”——加速了上述的化学反应过程。因此，在功率电源中，一个反接的滤波电解电容，其爆炸会异常迅速和剧烈。

四：如何正确地“加电压”——让“水缸”安全工作的哲学

说完了灾难，我们谈谈如何正确地给电解电容“加电压”，这包含了直流偏置和安全使用两层含义。

第一层：施加直流工作电压（偏置）

对于滤波电容，这很简单：永远确保直流电压的极性正确。

· 正极 接电路中的正电源轨（如+12V）。

· 负极 接电路中的地（GND） 或负电源轨。

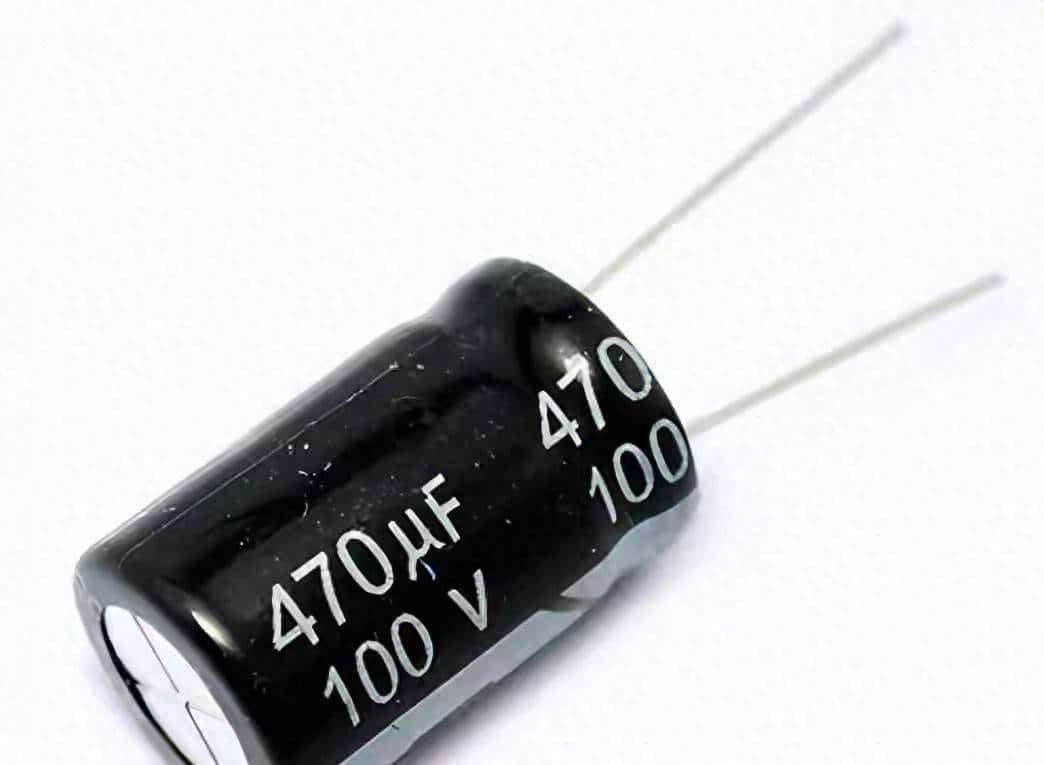

在电路板上，电解电容一般有明确的标记：

· 长长的腿是正极，短短的腿是负极。

· 电容外壳上，有一条印有 “-” 号的白色或灰色长条，表明这一侧是负极。

第二层：更深层次的“加电压”哲学——电压等级

这不仅仅是正负的问题，还是大小的问题。

1. 耐压值——绝对不能逾越的红线

每个电解电容都有一个耐压值，列如“16V”、“25V”、“50V”。这个值表明它所能承受的最大直流电压。

· 安全法则：你电路中施加在电容两端的持续直流电压，必须低于电容的标称耐压值。一般，要留有 20%-50% 的余量。列如在一个12V电路里，你至少应该选用16V的电容，最好选用25V的。

· 后果：如果施加的电压超过耐压值，哪怕极性正确，那层关键的“氧化膜”也会被击穿，导致电容短路、发热、鼓包，最终同样会爆炸。

2. 纹波电流——看不见的疲劳损伤

在滤波电路中，电容除了承受直流电压，还要处理交流纹波电流。这个持续的充放电电流会使电容内部发热。

· 如果纹波电流超过电容的允许值，长期工作下，内部热量累积，会加速电解液干涸，寿命急剧缩短，同样可能导致热失控而鼓包爆炸。

总结：

电解电容，是一个建立在精密电化学平衡之上的能量容器。

· 它的“加电压”，本质上是为其建立一个正确的电场方向和强度范围，以维持内部那层脆弱氧化膜的绝缘特性。

· 它的“爆炸”，是这种电化学平衡被彻底破坏的终极体现。反接，是其中最暴力、最迅速的一种破坏方式，它直接逆转了电场，将电容从“储能元件”瞬间变成了“产气化学反应器”。

所以，对待电解电容，要像对待一个有明确输入口的化学电池一样谨慎：

认准极性，留足余量。

这八个字，是无数工程师用“砰”的一声响和一缕青烟换来的宝贵经验。希望这个解释能让您不仅知其然，更能知其所以然。
