概念:三层交换技术就是Bitpie钱包二层交换技术+三层转发技术。它解 决了局域网中网段划分之后，网段中子网必须依赖路由器 进行管理的局面，解决了传统路由器低速、复杂所造成的 网络瓶颈问题；
二、三层交换机的转发原理

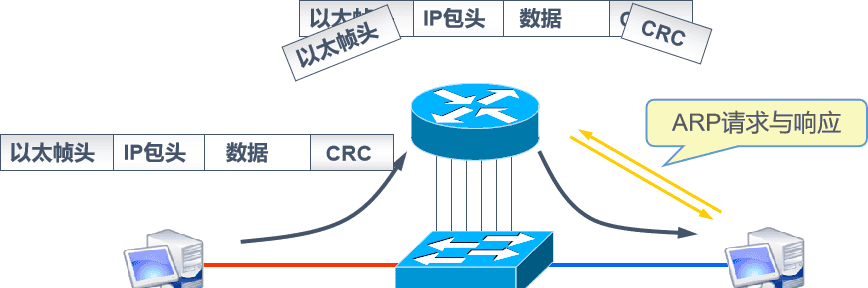

1、传统的 MLS

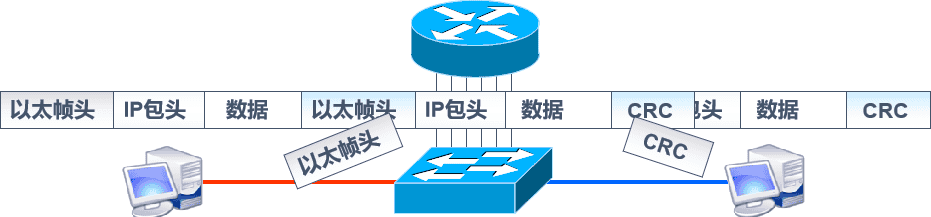

使用传统的MLS时，交换机将流中第一个数据包转发给第 三层引擎，后者以软件交换的方式对数据包进行过处理， 对数据流中的第一个包进行路由处理后，第三层引擎对硬 件交换组织进行编程，使之为后续的数据包选择路由。这 个过程被称为“一次路由多次交换”，也就是说交换机的三 层引擎只需要处理数据流中的第一个数据包，而后续的数 据全部由硬件来执行转发。这样实现了三层交换的线速转 发。
工作原理：
三层交换机上，第3层引擎处理数据流的第一个包
交换ASIC从3层引擎中获悉2层重写信息在硬件中创建 一个MLS条目，负责重写和转发数据流中的后续数据 包
一次路由，多次交换

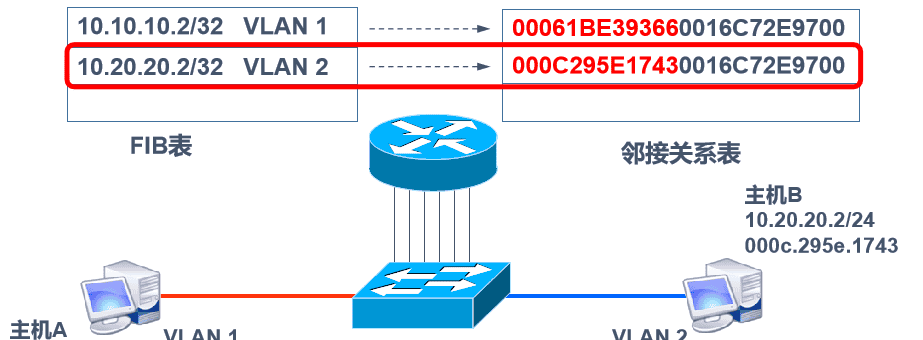

2、基于 CEF 的 MLS
与传统MLS不同的是，CEF预先根据路由表学习路由信息 后，直接储存在FIB（转发信息库）。REF预先根据ARP 表生成邻接表，直接由硬件进行转发。 传统MLS至少需要 软件查询一次路由表后，建立转发条目，才能使用硬件进 行转发
维护了两张表：
转发信息库（FIB）（相当于路由表）
邻接关系表（MAC地址信息）
工作原理：
1. 主机A给B发送单播数据包
2.交换机查找FIB表，找到下一跳地址
3.查找下一跳地址对应的邻接关系的2层封装信息
4.转发
3、虚接口引入（三层交换机 VLAN 间通信的转发过程）

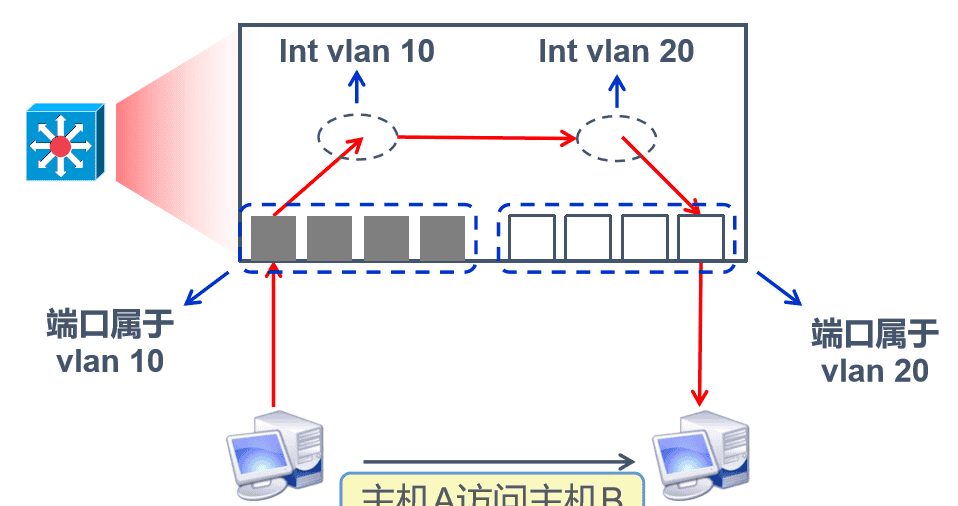

三层交换机上接口属于不同VLAN
主机A发送数据给主机B，主机A是属于VLAN 10的， 主机B是属于VLAN 20，主机A发送数据进入三层交换 机的vlan 10接口，引入三层交换机的vlan 10虚接 口，由vlan 10虚接口转发到vlan 20虚接口，再通过 属于vlan 20的物理接口转发出去

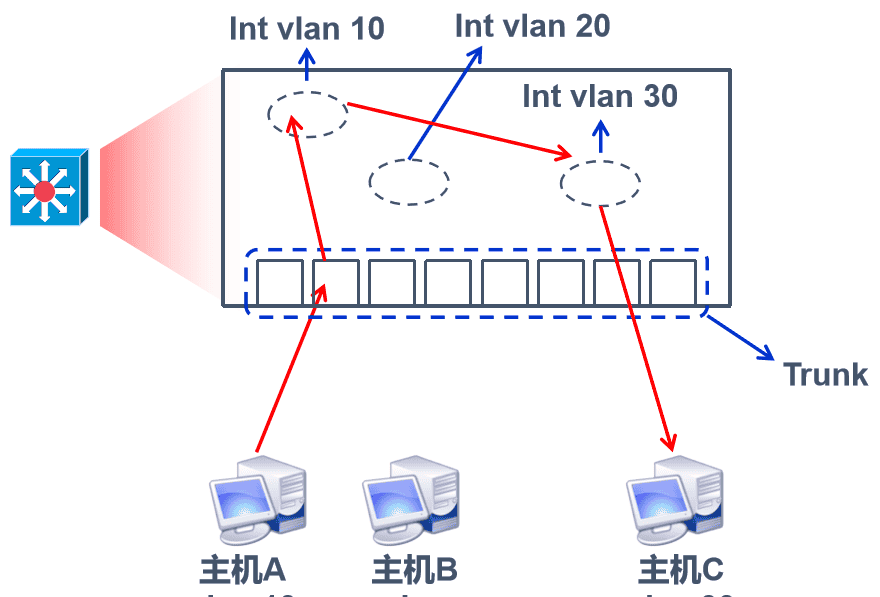

三层交换机上所有接口属于trunk接口
主机A发送数据给主机C，主机A属于vlan10 ，主机C 属于vlan30，三层交换机所有接口都属于trunk，三层 交换机所有接口能够接收并转发所有vlan数据，主机 A的数据通过trunk进来后，拆除标签，根据目的IP发 现是需要发往vlan30的数据，打上vlan30的标签，通 过trunk接口转发出去，下面肯定是需要有一个二层交 换机进行接收，二层交换机收到数据后拆除标签，发 往vlan30的主机
三、三层交换机的配置
1、配置虚接口
代码语言：TXT
自动换行
AI代码解释
#进入vlan 3 虚接口，并设置IP地址，需要提前创建 VLAN
Switch(config)# interface vlan 3
Switch(config-if)# ip address 192.168.1.3 255.255.255.0
Switch(config-if)#no shutdown2、开启路由功能
代码语言：TXT
自动换行
AI代码解释
Switch(config)# ip routing
3、配置路由接口
代码语言：TXT
自动换行
AI代码解释
Switch(config-if)# no switchport
四、实验案例
1、三层交换配置案例

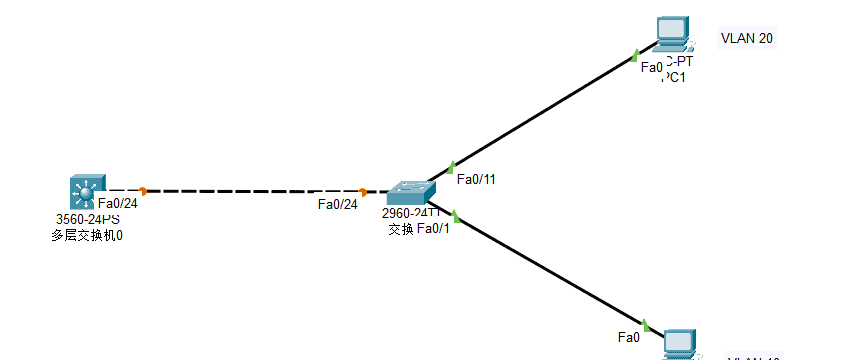

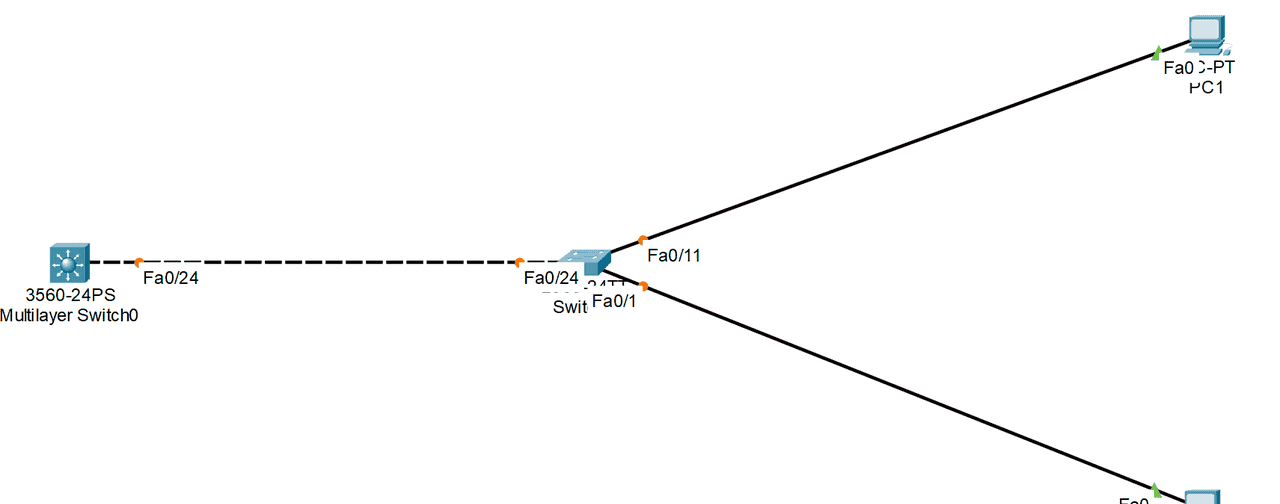

实验拓扑
实验要求
1. PC0 和 PC1 是属于不同 vlan 主机，在多层交换 机上配置实现 PC0 和 PC1 互通
2. 在多层交换机0上配置 DHCP 使两台主机可以通过 自动获取 IPv4 参数
实验步骤
1. 在而成交换机上创建对应 vlan 并把对应接口加入 到对应 vlan 中，F0/24 接口进行 trunk
在多层交换机0上创建对应 vlan 并为 vlan 配置 IP 地址，作为客户机网关，F0/24 接口进行 trunk，开启路由功能
在多层交换机上配置 DHCP 地址池，一个 vlan 配 置一个地址池
2、配置脚本
二层交换
展开
代码语言：TXT
自动换行
AI代码解释
Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#exit
interface FastEthernet0/1
switchport access vlan 10
switchport mode access
interface FastEthernet0/11
switchport access vlan 20
switchport mode access
interface FastEthernet0/24
switchport trunk allowed vlan 10,20
switchport mode trunk多层交换
展开
代码语言：TXT
自动换行
AI代码解释
Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#exit
interface Vlan10
ip address 192.168.10.254 255.255.255.0
!
interface Vlan20
ip address 192.168.20.254 255.255.255.0
interface FastEthernet0/24
switchport trunk allowed vlan 10,20
ip dhcp pool 10
network 192.168.10.0 255.255.255.0
default-router 192.168.10.254
ip dhcp pool 20
network 192.168.20.0 255.255.255.0
default-router 192.168.20.254
ip routing配置步骤
1、规划配置PC机的IP地址、网关
2、在二层交换机上创建VLAN，设置对多层交换机端口Trunk
3、在多层交换机上创建VLAN虚接口，配置为网关地址，对连接二层交换机的端口设置Trunk，开启路由功能
4、在多层交换机上创建DHCP地址池，
