在电子电路的保护与调控领域，正温度系数热敏电阻扮演着不可或缺的角色。然而，同为“PTC”，其内部却存在着两大技术流派：聚合物正温度系数热敏电阻（PPTC）和陶瓷正温度系数热敏电阻（CPTC）。尽管名称相似，但它们在材料、原理、性能和应用上存在着天壤之别。选择错误，不仅无法实现保护效果，甚至可能引发新的风险。本文将深入剖析这两者的核心差异，为您的设计选型提供清晰指南。
一、 根源之别：材料与结构决定本质
1. PPTC：智能的“变形金刚”
材质：其核心是由高分子聚合物（如聚乙烯） 和均匀分散在其中的导电颗粒（如碳黑） 构成。
结构：在常温下，导电颗粒紧密接触，形成导电路径，电阻值很低。
核心机理：宏观物理形变。当温度升高（源于过电流自热或环境温度），聚合物基体发生热膨胀，拉断导电颗粒间的连接，导致电阻发生几个数量级的急剧跃变。
2. CPTC：坚硬的“相变大师”
材质：其基础是掺杂的陶瓷材料（如钛酸钡）。
结构：它是一种多晶陶瓷，通过烧结工艺制成，结构坚硬而稳定。
核心机理：微观晶体相变。在低温时，陶瓷材料处于铁电相，电阻率低。当温度达到其固有的居里温度 时，晶格结构发生改变，转变为顺电相，电阻率急剧增大。
材质小结：PPTC的“软”材料决定了其可恢复性和响应特性；CPTC的“硬”材料决定了其固定的动作温度和强大的耐压能力。

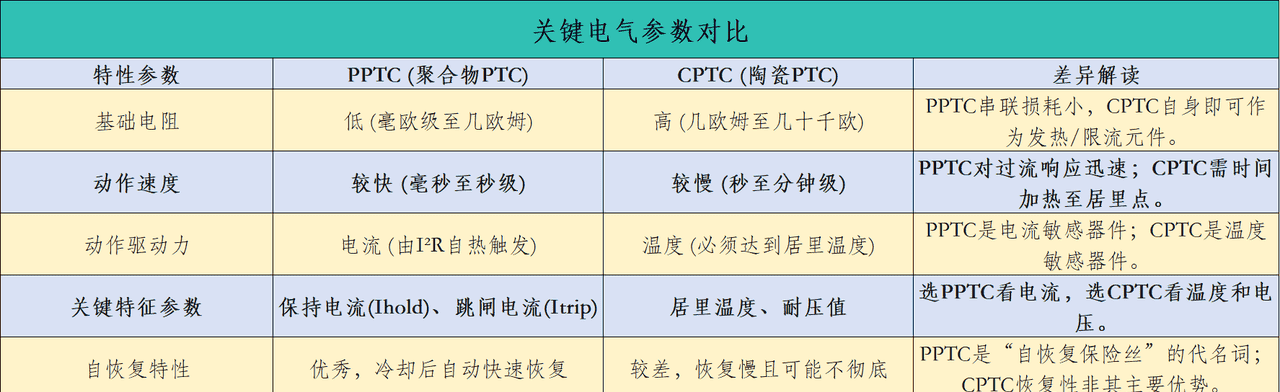

二、 性能之争：关键电气参数对比
基于上述根本区别，两者在电气性能上展现出截然不同的面貌。
性能小结：PPTC像一个灵敏的、可重复使用的电路卫士，核心价值在于过流保护和自恢复；CPTC则像一个坚固的、定温动作的开关或加热器，核心价值在于耐高压和温度感知。
三、 应用之异：不同的战场，不同的英雄
不同的性能决定了它们在不同的应用场景中大放异彩。
PPTC的典型应用领域 (专注于低压直流/弱电电路保护)
电池保护：手机、笔记本电脑、电动工具等电池包的过充/过放保护。
接口保护：USB端口、键盘、鼠标等外设的短路和过流保护。
主板及电源：主板上的负载点保护、电源适配器的输出保护。
汽车电子：ECU、传感器模块等的过流保护。
工业控制：PLC I/O模块、控制回路的保护。
CPTC的典型应用领域 (专注于高压交流/强电控制与加热)
电机启动：冰箱、空调压缩机等单相电机的启动绕组中，作为启动电容。
恒温加热：作为自控温发热体，用于暖风机、油汀、电蚊香等。
消磁电路：老式CRT显示器的消磁线圈电阻。
节能灯/LED驱动：用于抗浪涌冲击的限流元件。
过温保护：在一些电机、变压器中，作为直接感知本体温度的过热保护元件。
四、 选型决策指南
当您需要为电路选择保护或调控元件时，可遵循以下决策流程：
首先要保护什么？
防护过电流 -> 优先考虑PPTC。它的快速电流响应和自恢复特性是为此而生。
需要特定温度点动作/恒温加热 -> 优先考虑CPTC。它的居里温度提供了精确的温度控制点。
电路的工作环境如何？
低压直流电路 (如3.3V, 5V, 12V, 24V) -> PPTC是标准选择。
高压交流电路 (如110VAC, 220VAC) 或存在高浪涌 -> 必须评估CPTC，或为PPTC增加额外的过压保护电路。
对空间和恢复有何要求？
需要紧凑设计、自动恢复、免维护 -> PPTC。
不介意较大体积，或动作后允许长时间冷却，或需要永久性断开 -> 可以考虑CPTC（或在某些情况下使用一次性保险丝）。
总结
总而言之，PPTC和CPTC虽然共享“PTC”之名，但它们是基于不同材料科学、服务于不同工程目标的两种器件。PPTC是灵活的“电路守护神”，凭借其自恢复和快速过流保护能力，守护着现代低压电子设备的安全；而CPTC则是坚固的“能源控制器”，凭借其耐高压和定温开关特性，在强电领域和加热应用中不可或缺。
理解它们的分水岭，才能在复杂的电路设计中做出最明智、最可靠的选择。
