4. Cisco CNA

Cisco CNA 提供了图形化的配置和管理界面，可以在不使用命令行接口（ Command Line Interface， CLI）命令的情况下执行多项配置任务。对于 VLAN 和服务质量设置、设备库存清单和统计报告、连接和服务监控、软件升级，以及许多其他网络功能，还可以同时对多个设备和端口进行批量管理。

Cisco CNA 是 Cisco 针对来自内部网任何区域的独立设备或设备组（团体和集群）进行管理而开发的实用程序，主要用于管理 Cisco Catalyst 接入系列和汇聚系列交换机，如 Catalyst 4×00 系列、 Catalyst 37xx 系列、 Catalyst 35xx 系列和 Catalyst 29xx 系列。 Cisco CNA 完全免费，可以从 Cisco 官方网站（ http://www.cisco.com）下载中文或英文版本安装使用。

虽然 Cisco CNA 号称也能管理中低端路由器、 PIX 或 ASA 防火墙及无线接入设备，但是，最多也只是能够发现这些设备而已，并不能实现真正的管理。若欲管理路由器，可以借助 Cisco SDM；若欲管理防火墙，可以借助 Cisco ASDM；若欲管理无线接入设备，则可以借助 WCS。
Cisco Network Assistant 提供了两种设备组视图模式。

 拓扑视图

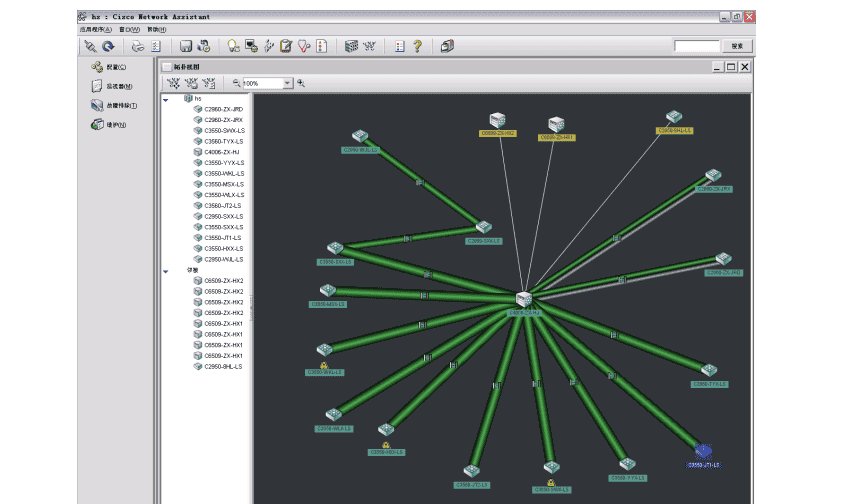

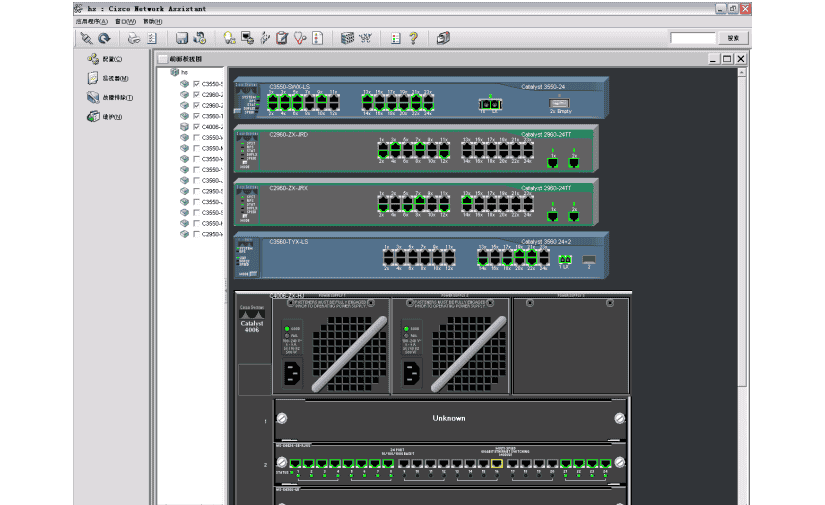

拓扑视图（如图 5-21 所示）显示团体、集群中或有资格加入团体或集群的设备、设备之间的链接信息，以及其他所连接的集群。在拓扑图中可以直观地看出哪些设备可以被管理（连接较粗），哪些设备之间是冗余链路（双线），哪些设备出现问题（设备上标记有黄色叹号）。

 前面板视图

从前面板视图（如图 5-22 所示）中可以监控设备的实时状态，并实行多种配置任务。视图中的设备和端口 LED 状态显示与物理设备和端口实际状态基本相同。

5.1.4    配置信息准备

在配置交换机，特别是多台交换机前，应当先做好以下准备工作。

 管理 IP 地址信息。包括 IP 地址、子网掩码和默认网关。通常情况下，交换机的管理IP 地址应当选择使用保留 IP 地址段，并且应当与内部计算机使用的 IP 地址范围不同。

 主机名称。每台交换机都应当分配一个主机名称，便于彼此之间的区别，避免针对某台交换机所执行的误操作。

 Enable secret 密码或 Enable 密码。进入交换机全局配置模式，设置对交换机配置和管理所需要的密码。密码通常不少于 8 位，并且应当是没有意义的、大小写英文字母与数字的组合。

 远程 Telnet 密码。使用 Telnet 或超级终端，设置对交换机远程管理所使用的密码。

5.2 CLI 命令行

尽管交换机可以采用 Web 界面和图形界面进行配置，但是，使用 CLI 命令行配置仍然是最简单、最有效、最快捷、最终极的方式，从某种意义上讲，能否熟练掌握 CLI 命令行，是判断网络管理员水平高低的重要标准。

5.2.1    CLI 命令行及使用

Cisco 交换机使用的操作系统为 Cisco IOS（也使用过 Catalyst OS 系统）。 CLI（ Command Line Interface）是一个基于命令行的软件系统，对大小写不敏感（即不区分大小写）。与其他操作系统命令行不同， CLI 可以缩写命令与参数，只要它包含的字符足以与其他当前可用的命令和参数区别开来即可。
本书中所涉及的命令行示例，除明确说明的以外，全部为 Cisco IOS 命令。
1. CLI 方式的适用

虽然对交换机的配置和管理也可以通过多种方式实现，既可以使用纯字符形式的命令行和菜单（ Menu），也可以使用图形界面的 Web 浏览器，甚至专门的网管软件（如 Cisco CNA）。相比较而言，命令行方式的功能更强大，但掌握起来难度也更大一些。

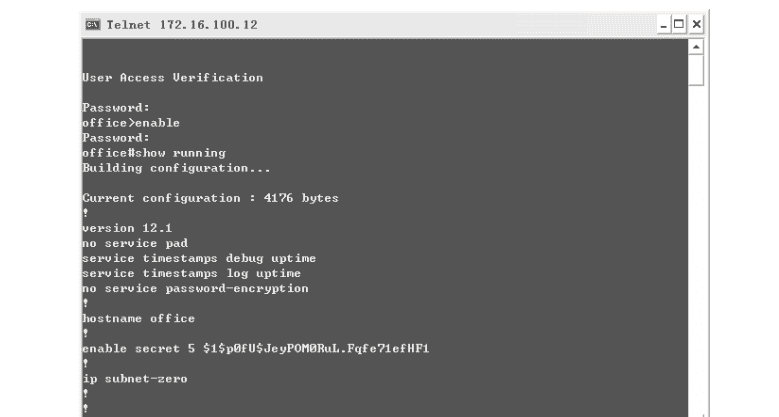

通过 CLI 配置和管理交换机，既可采用 Console 线直接连接至 Console 端口的方式，也可采用通过集线设备间接连接至被管理交换机的方式。不过，当使用后一种方式时，需要事先为交换机配置好 IP 地址信息。然后，采用 Telnet 或超级终端从远程计算机连接至被管理交换机。图 5-23 所示为 Cisco Catalyst 3550 的 CLI 用户界面。

2. CLI 命令模式

Cisco IOS 命令需要在各自的命令模式下才能执行。因此，如果想执行某个命令，必须先进入相应的配置模式。例如， interface type_number 命令只能在 Global configuration（全局配置）模式下执行， duplex full-flow-control 命令只能在 Interface configuration（接口配置）模式下执行。

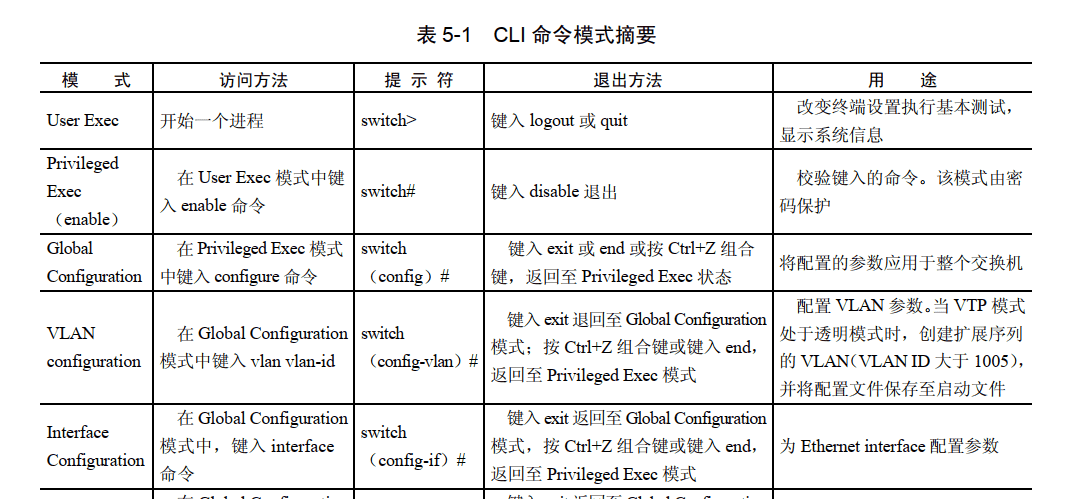

Cisco IOS 共包括 7 种不同的命令模式： User Exec（用户）模式、 Privileged Exec（特权）模式、 Global（全局）配置模式、 Config-vlan 模式、 VLAN Configuration 模式、 Interface（接口） Configuration 模式和 Line Configuration 模式。当在不同的模式下， CLI 界面中会出现不同的提示符。表 5-1 列出了 6 种 CLI 命令模式的用途、提示符、访问及退出方法。

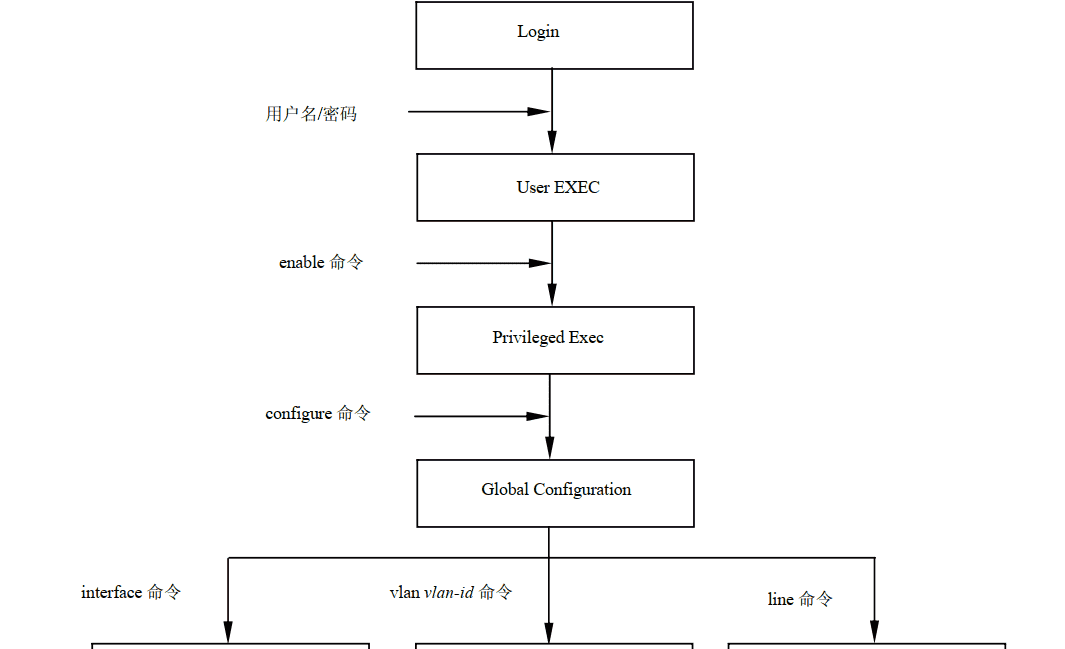

CLI 各种命令模式的进入流程如图 5-24 所示。

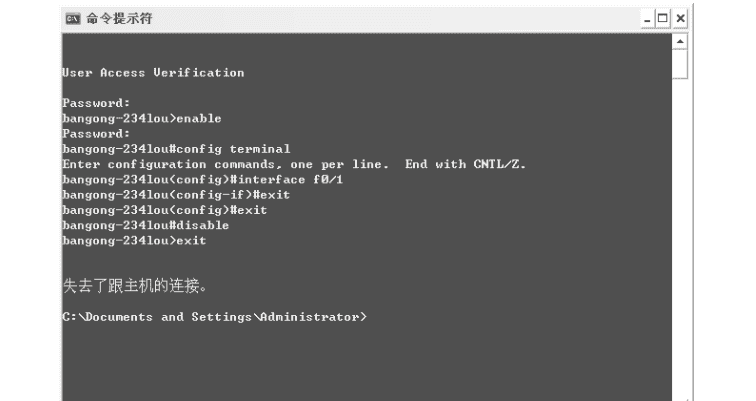

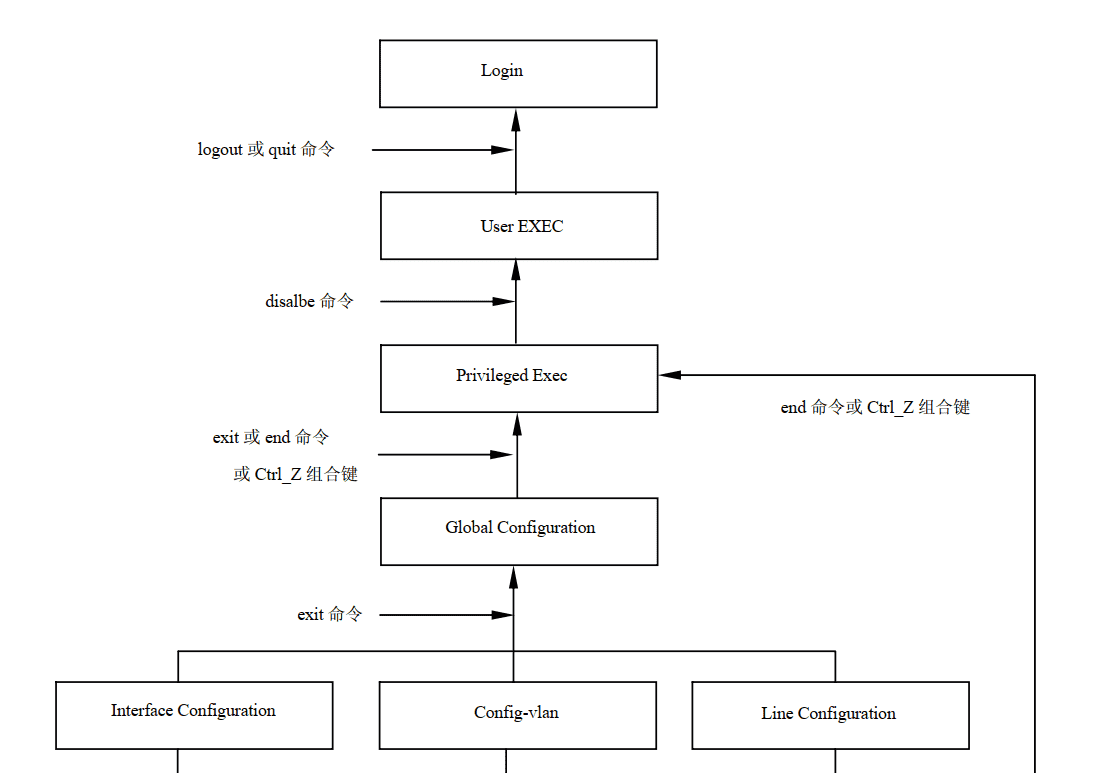

CLI 各种命令模式的退出流程如图 5-25 所示。

命令模式的进入和退出过程如图 5-26 所示。

3. 使用帮助

在任何命令模式下，只需键入？，即可显示该命令模式下所有可用到的命令及其用途。另外，还可以在一个命令和参数后面加？，以寻求相关的帮助。

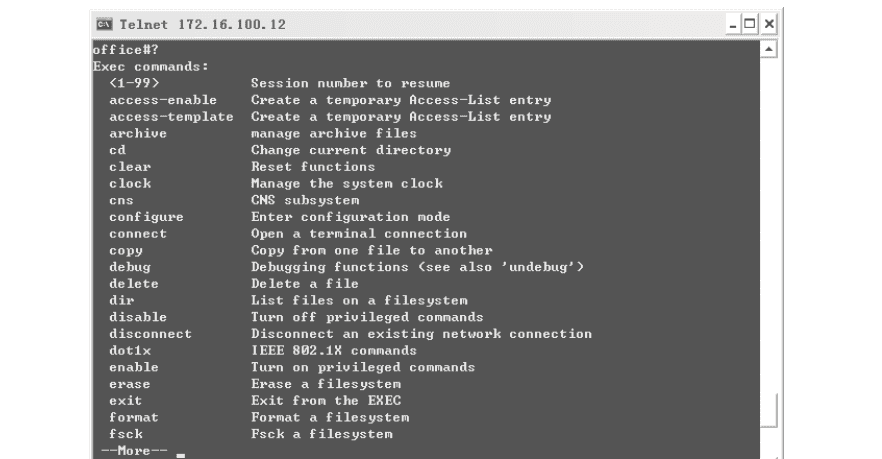

例如，想看一下在特权配置（ Privileged Exec）模式下有哪些命令可用，那么可以在#提示符下键入？，并按 Enter 键，如图 5-27 所示。

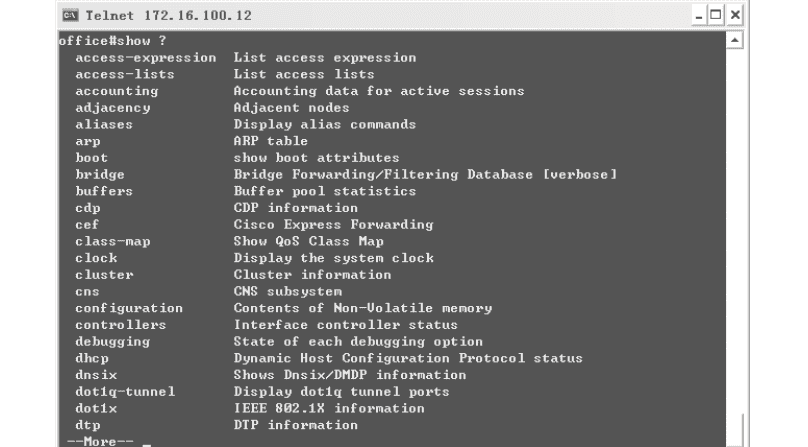

再如，如果想继续查看 Show 命令的用法，那么只需键入 show ?并按 Enter 键即可，如图 5-28 所示。

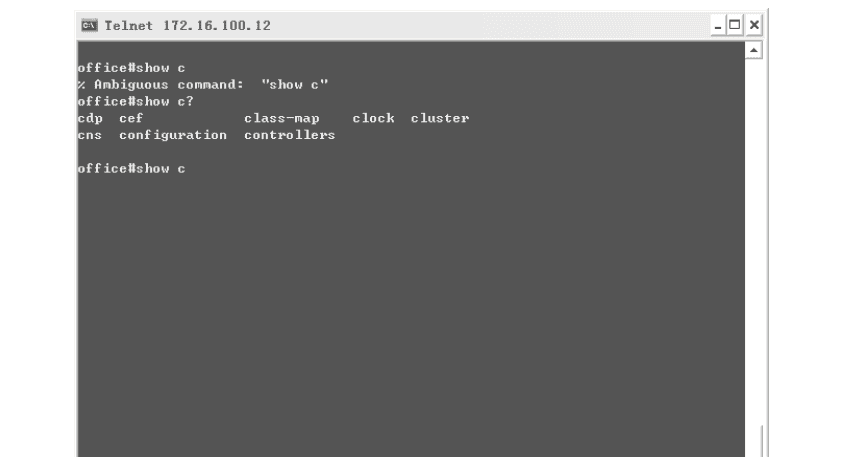

另外， ?还具有局部关键字查找功能。也就是说，如果只记得某个命令的前几个字符，那么，可以使用？让系统列出所有以该字符或字符串开头的命令。但是，在最后一个字符和？之间不得有空格。例如，在特权配置模式下键入 show c？，系统将显示以 c 开头的所有命令，如图 5-29 所示。

此外，在接口配置模式下，使用“?”还可以用来查看可以配置的接口和子接口。如：
Router(config)# interface GigabitEthernet ?
<0-0> GigabitEthernet interface number
<0-2> GigabitEthernet interface number
Router(config)# interface GigabitEthernet 1/?
<0-4> Port Adapter number
Router (config)# interface GigabitEthernet 1/3/?
<0-15> GigabitEthernet interface number
Router (config)# interface GigabitEthernet 1/3/8?
. <0-3>
Router (config)# interface GigabitEthernet 1/3/8.0
Router(config-if)#
4. 命令的简略方式
在配置过程中，不必键入完整的命令，只要键入的字符足以与其他命令相区别即可。使
用缩写命令，无疑将加快命令的键入速度。例如，当欲键入 show running-config 命令时，只
需键入 sh run 即可；当欲键入 enable 命令时，只需键入 en 即可；当欲键入 config termanil

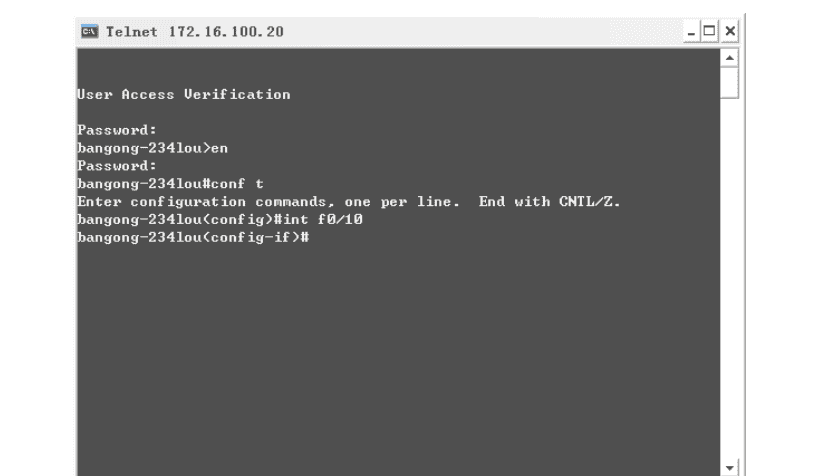

命令时，只需键入 conf t 即可。例：想键入 interface serial 0/0 命令，只需键入 int s0/0 即可，
如图 5-30 所示。
另外，若欲重新显示并使用以前曾经键入的命令，可直接使用↑光标键向前翻，即可一
一显示已经执行过的命令，按 Enter 键即可重新执行。

5. 使用 no 命令

使用 no，可建立一个 no 结构的命令。 no 结构命令可完成下列任务。

命令将其恢复至默认值。如：用 speed 命令修改端口的速率之后，使用 no speed 命令，可恢复端口的默认速率。

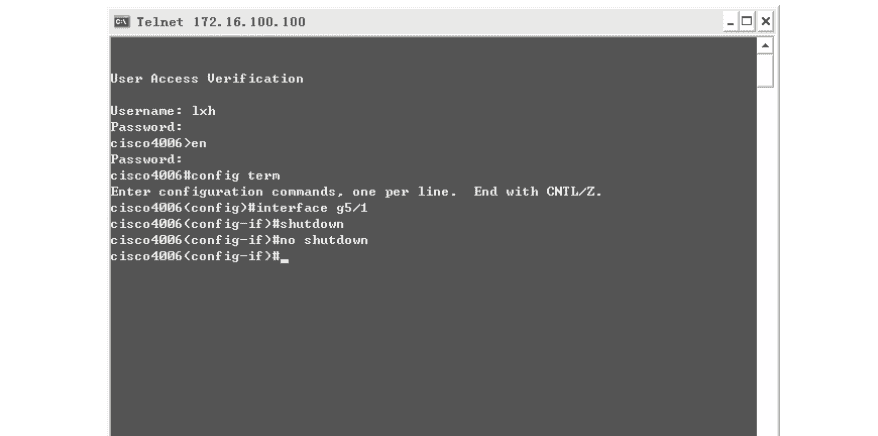

no 结构命令也可执行命令的相反活动。如：使用 shutdown 命令关闭 interface 后，使用no shutdown 命令，则执行与其相反的动作，即重新开启该 interface，如图 5-31 所示。

6. 理解命令行出错信息

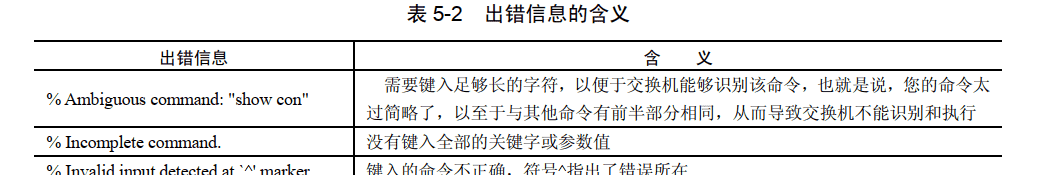

在使用 CLI 配置交换机时，可能会显示一些出错信息，表 5-2 中给出了这些出错信息的含义，解决的方法则是键入空格后再键入？以显示完整的命令，然后再照葫芦画瓢。

7. 命令行约定

在具体的配置过程中，会反复显示命令格式，以及交换机和路由器的输出信息。为了使大家能够正确区分其不同含义，特做如下约定。

 命令描述中的约定

 命令和关键字使用粗体字。

 需要由使用者根据具体情况进行修改的参数使用斜体字。

 拥有两个或两个以上关键字，但每次只能够选择一个的关键字被置于{}中，并使用|将其分割开来。

 可选的关键字和参数被置于[]中。

 示例中的约定

 终端会话或系统显示的信息使用黑体字。

 键入的信息使用粗体字。

5.2.2    指定端口、 VLAN、 MAC 和 IP

1. 指定端口

当指定特定端口时，其命令语法为：

port_type mod_num/port_num

即端口类型 模块号/端口号

例如， Fastethernet 3/1 表示位于模块 3 上的端口 1，该端口类型为快速以太网。

 端口类型

交换机端口类型主要包括以下几种：

 Ethernet 10 Mbps 端口

 FastEthernet 100 Mbps 端口

 GigabitEthernet 1000 Mbps 端口

 TenGigabitEthernet 10 Gbps 端口

 模块化交换机

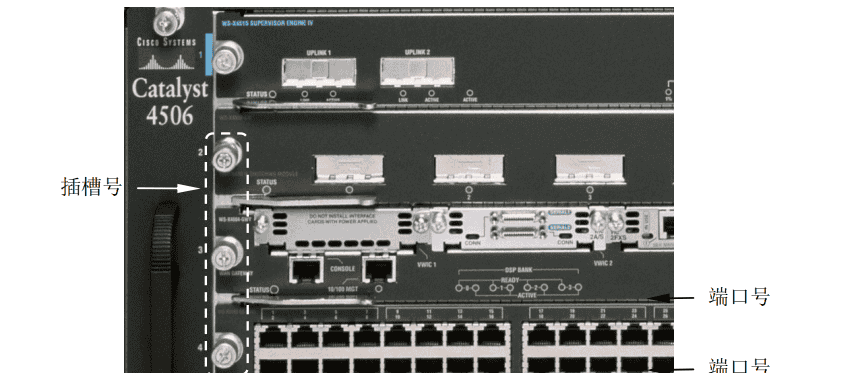

模块化交换机都在插槽位置标明插槽号（如图 5-32 所示），并在模块上标明端口号。通常情况下，模块的排序为从上到下，顶端为 1；端口的排序为从左至右，左侧为 1。

例如，位于 Catalyst 4506 第 3 插槽中的是拥有 24 个 1000Base-T 端口的线卡，那么，当描述该线卡第 8 个端口时，应当使用 GigabitEthernet 3/8，或者简称 g 3/8。再如，位于 Catalyst 6509第 4 个插槽中的是拥有 6 个 10 Gbps 插槽的线卡，那么，当描述该线卡第 3 个插槽或端口时，应当使用 TenGigabitEthernet 4/3，或者简称 t 4/3。

 固定端口交换机

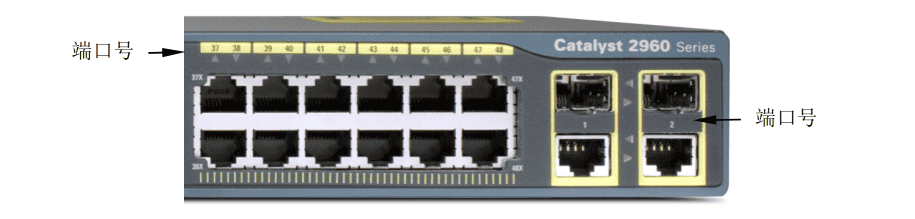

同样，固定配置交换机也标明有端口号（如图 5-33 所示）。通常情况下，固定配置交换机（ Catalyst 3750 系列除外）上的所有端口都位于 0 模块上。

例如，当描述 Catalyst 2960 第 10 个快速以太网端口时，应当使用 FastEthernet 0/10，或者简称 f 0/10。而描述 Catalyst 2960 第 1 个千兆位以太网端口时，应当使用 GigabitEthernet 0/1，或者简称 g 0/10。

Catalyst 3750 系列交换机采用“ 1/0/端口号”的方式来描述端口。例如，描述 Cayalyst 3750G的第 9 个千兆位以太网端口时，应当使用 GigabitEthernet 1/0/9，或者简称 g 1/0/9。而描述第 1个万兆位以太网端口时，应当使用 TenGigabitEthernet 1/0/1，或者简称 t 1/0/1。

 端口列表

为了快速配置多个端口，可以指定一个端口范围，即端口列表，从而为这些端口配置相同的参数和功能。在指定端口列表时，使用逗号，可指定一个单独的端口，使用连字符“ -”可指定端口范围（两个号码之间的所有端口）。连字符优先于逗号。

指定端口或端口范围示例如下：

3/4-8 指定插槽 3 上的端口 4 至端口 8

5/2,5/4,6/10 指定插槽 5 上的端口 2 和端口 4，及插槽 6 上的端口 10

3/1-3,4/8 指定插槽 3 上的端口 1 至端口 3，及插槽 4 上的端口 8

当然，在指定端口范围时，必须同时指定其端口类型。例如，指定 Catalyst 2960 的快速以太网端口 1 至端口 9 时，应当使用 FastEthernet 0/1-9，简称 f 1-9。指定 Catalyst 3750G 的千兆位以太网端口 1 至端口 9 时，应当使用 GigabitEthernet 1/0/1-9，简称 g 1/0/1-9。

2. 指定 VLAN

在 VLAN 加上一个数字即为 VLAN ID，用于识别 VLAN。在指定 VLAN 列表时，使用逗号，（不能插入空格）可指定一个单独的 VLAN，使用连字符“ -”可指定 VLAN 范围（两个号码之间的所有 VLAN）。

指定 VLAN 或 VLAN 范围的示例如下：

8 指定 VLAN 10

2,5,8 指定 VLAN 2、 VLAN 5 和 VLAN 8

2-9,12 指定 VLAN 2 至 VLAN 9，及 VLAN 12

3. 指定 MAC 地址

在命令中指定 MAC（ Media Access Control）地址时，必须使用标准格式。 MAC 地址必须是以连字符分开的 6 个十六进制数，如下所示：

00-00-e8-66-86-b7

4. 指定 IP 地址信息

在命令中指定 IP 地址时，必须使用点分十进制格式。如下所示：

192.168.8.80

在命令中指定子网掩码时，可以使用点分十进制格式，也可以采用数字方式直接表示掩码的位数。如下所示：

255.255.255.0

也可直接表示为子网掩码的位数，如 24。
