AutoShop之EasyPLC通过CANopen通讯连接

汇川Easy系列PLC中除了Easy301之外其余的型号都可以通过添加扩展卡GE20-CAN-485来实现CANopen通讯的。

接下来就讲下怎样一步步实现两个PLC怎样通过CANopen通讯？

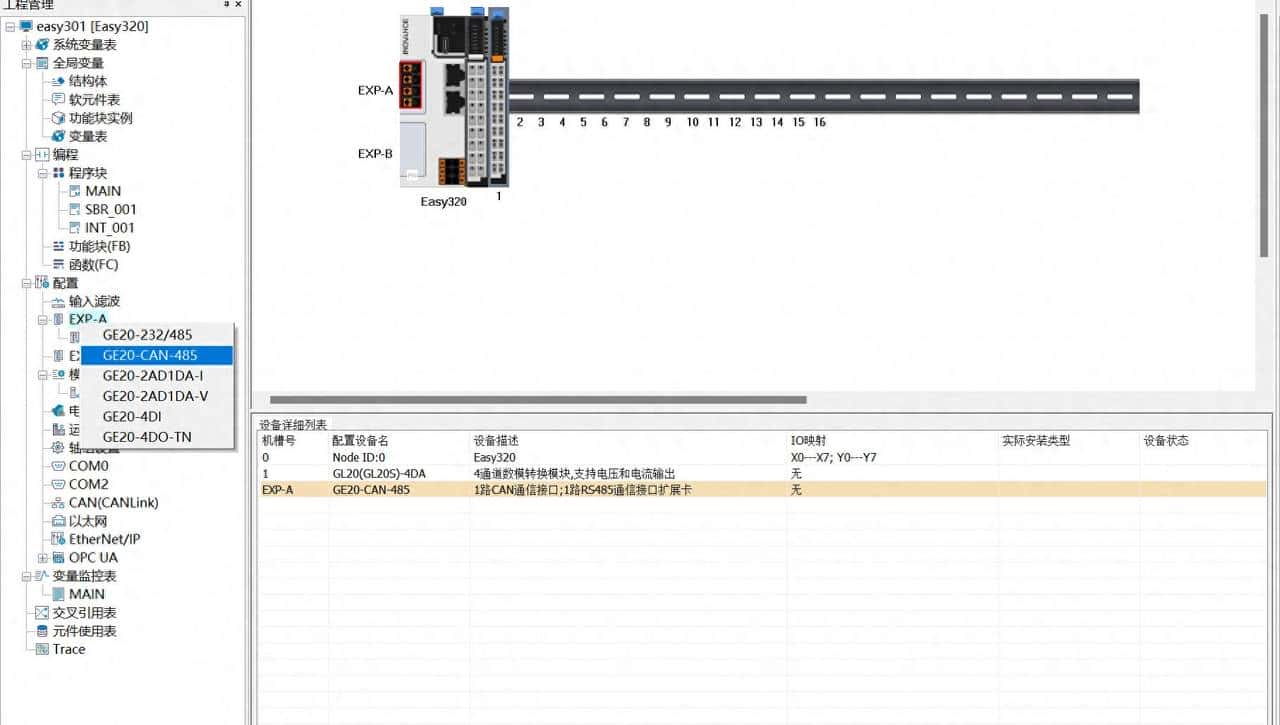

一、我们先来配置PLC1的CANopen主站。在左侧项目树中找到EXP-A,这个是PLC的左侧扩展卡A卡槽。右键找到GE20-CAN-485选项，然后单击添加该模块。

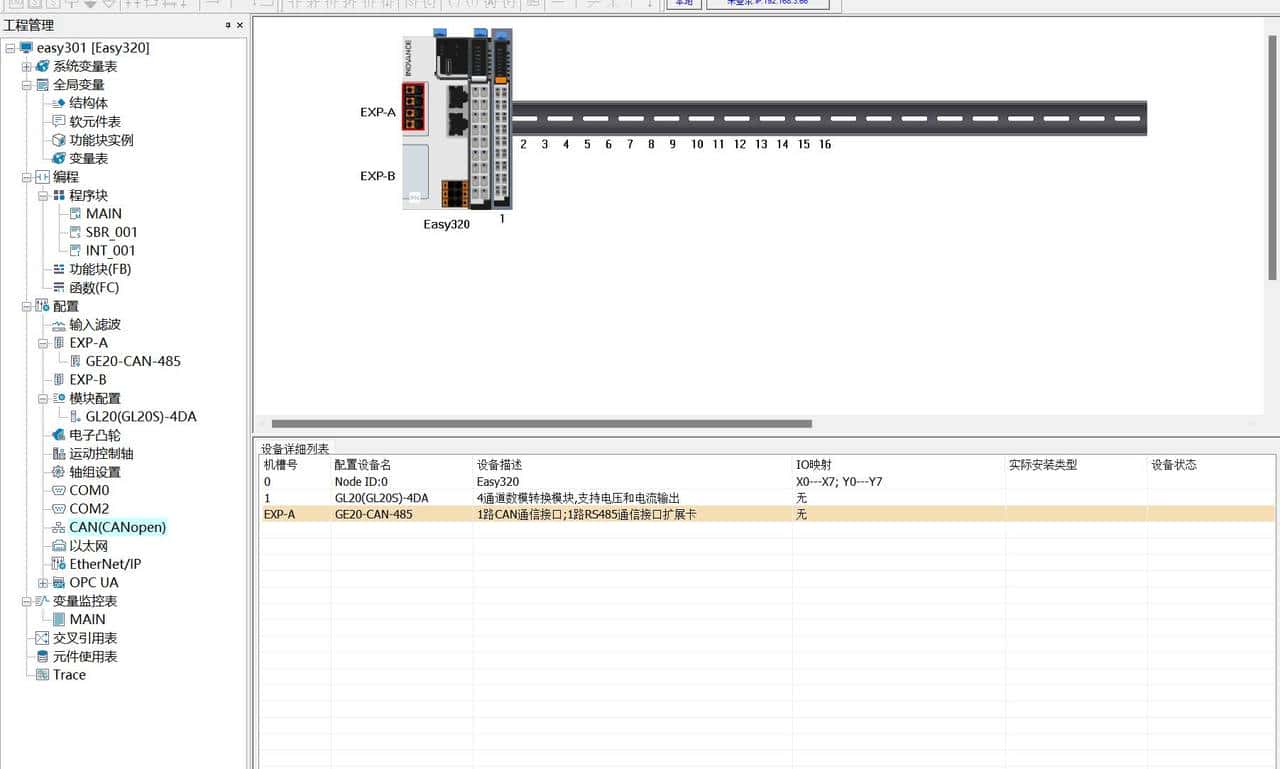

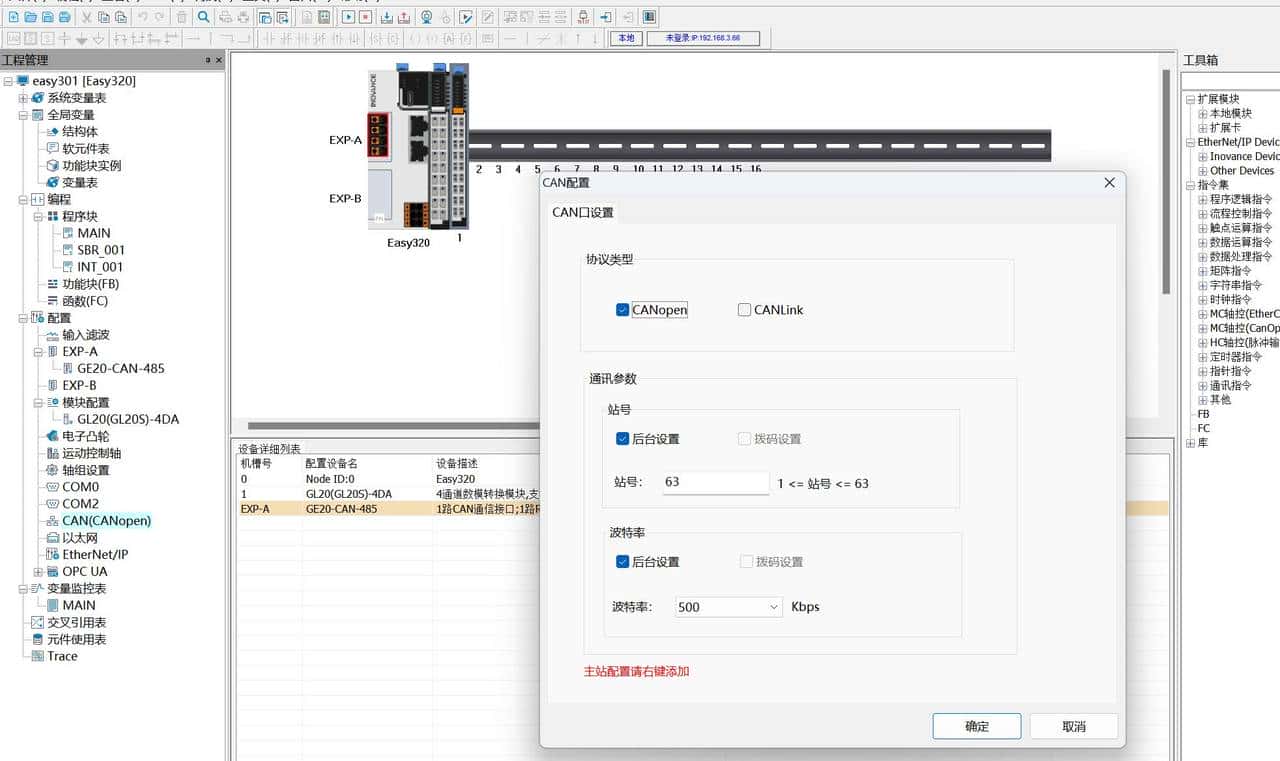

二、设置Can主站的参数，双击Can(Canlink)，在出现的窗口选择CANopen

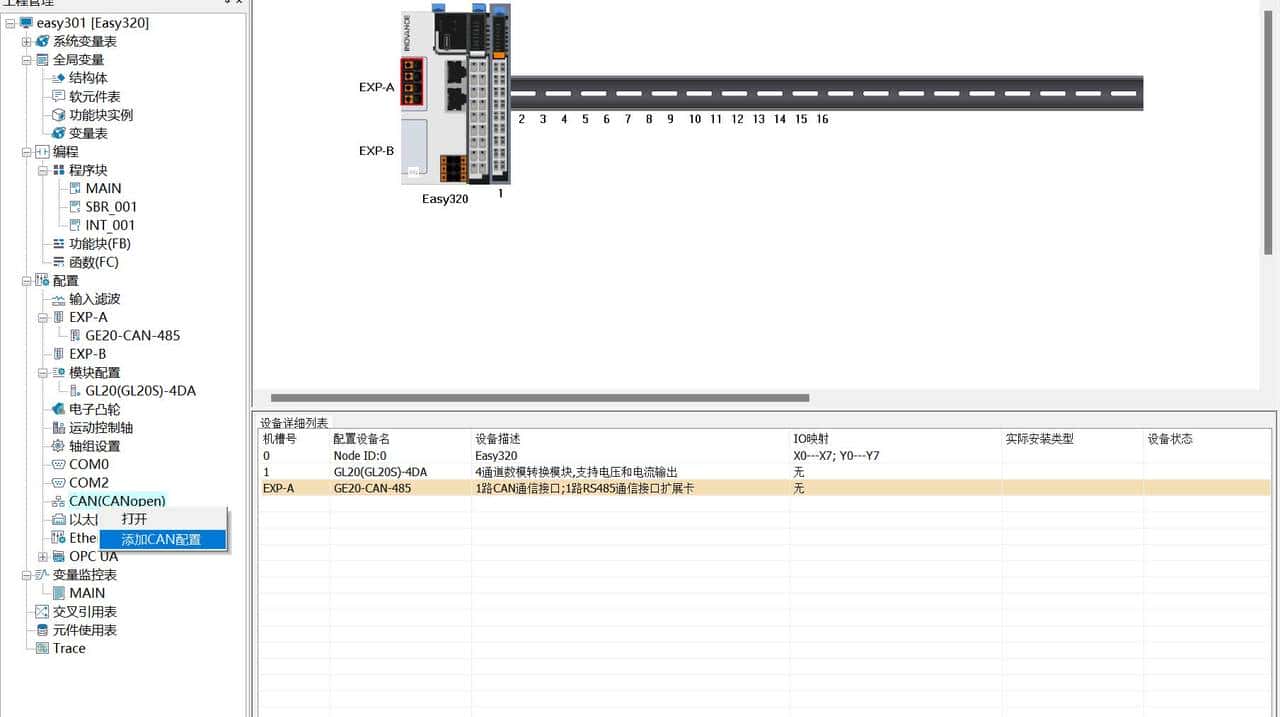

三、在项目树中找到Can（CANopen）右键添加Can配置，这个就是添加的CANopen主站设备。

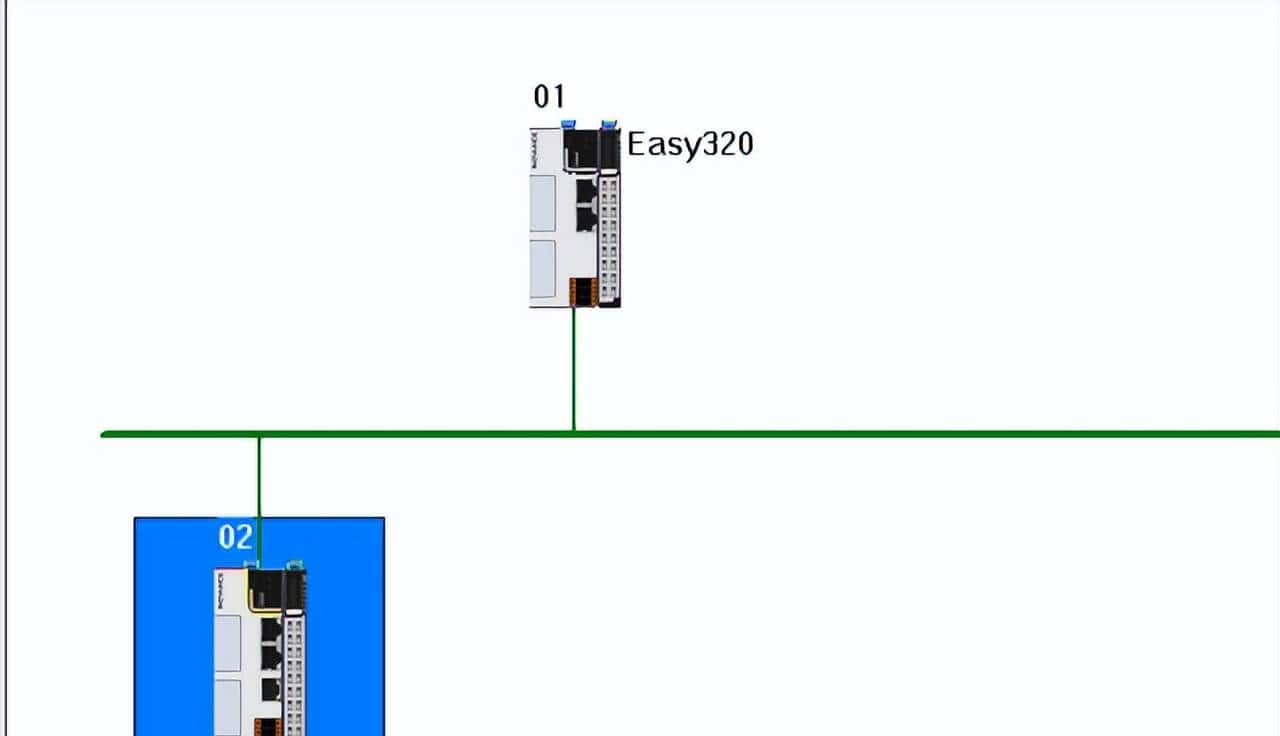

四、添加PLC1的从站设备PLC2。

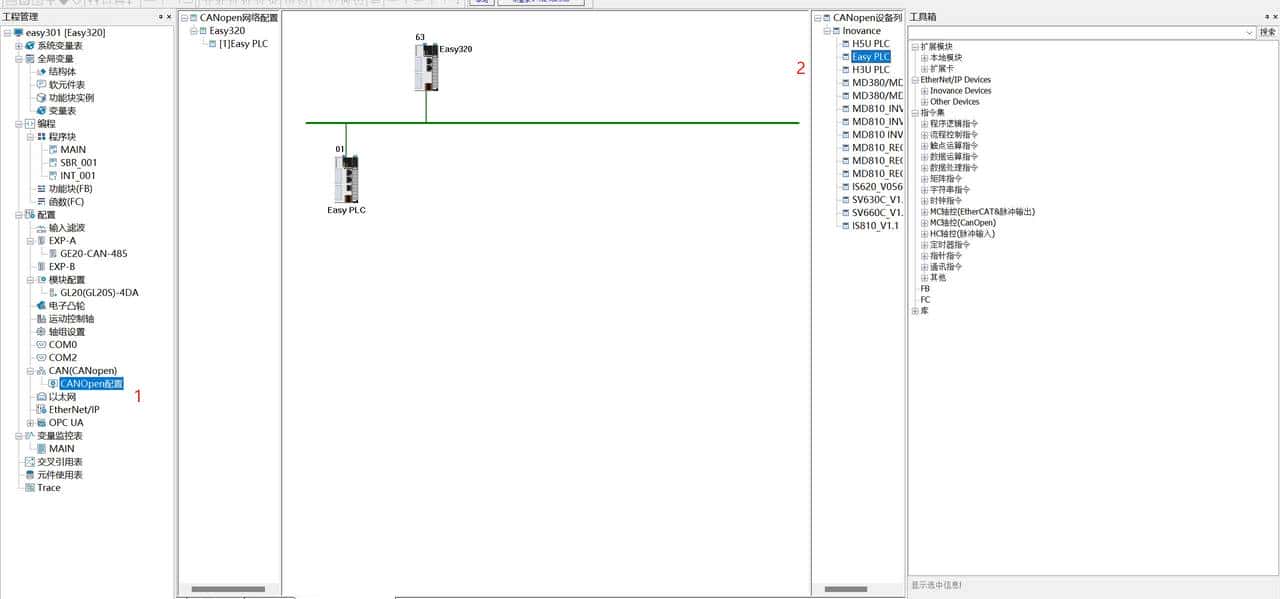

1、双击CANopen配置出现下图画面

2、双击右侧CANopen设备列表选择EasyPLC

五、设置从站plc2的参数

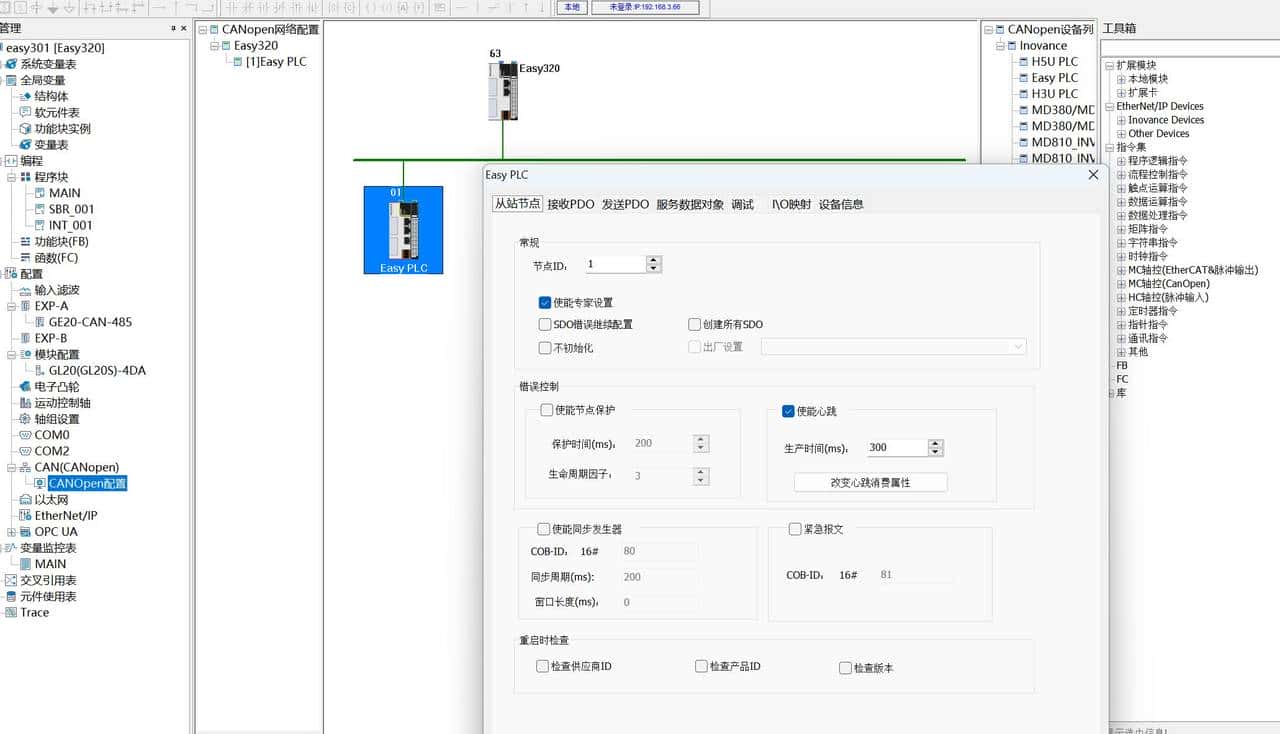

1、站地址设置，勾选使能专家设置

2、根据需要定义接收发送PDO条目

六、配置从站plc2

从站plc2前面添加扩展卡和主站一样，不一样的是不需要添加CAN配置了，只需要直接双击CAN（CANlink）设置从站的站地址，和通讯协议勾选为CANopen从站参数设置完成。

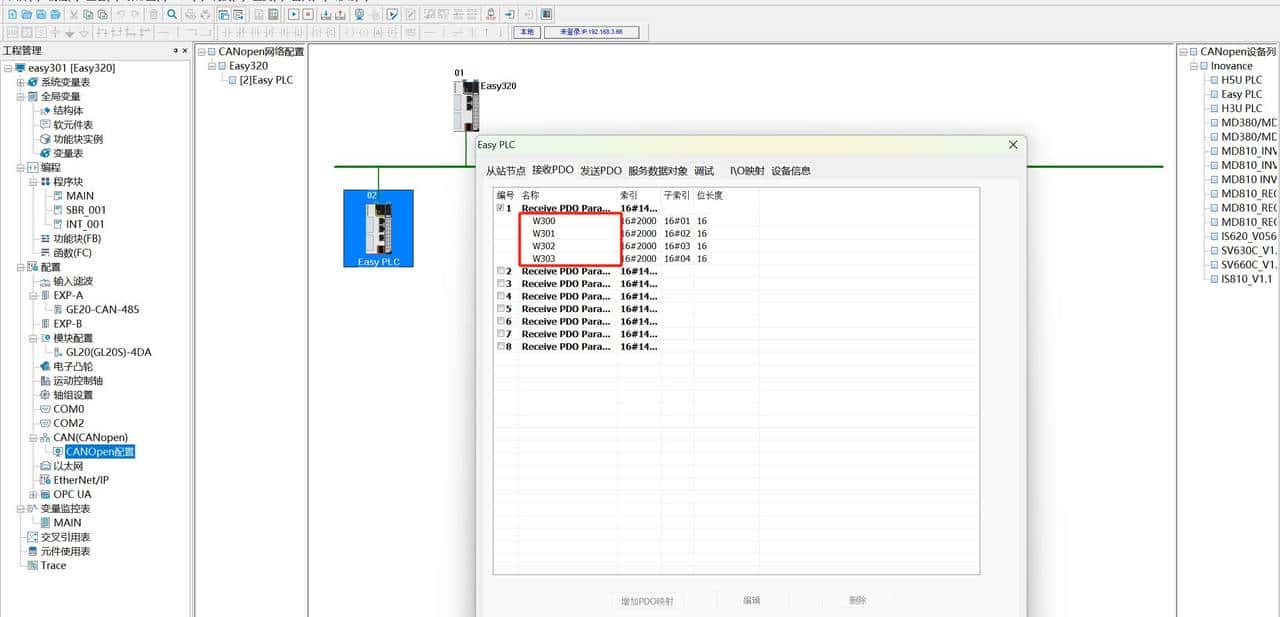

下图1中的接收PDO下面的W300-W303为从站的寄存器地址，从站plc2对这4个寄存器可读取主站的数据。接收PDO是相对于从站设备讲的，从站接收数据地址。

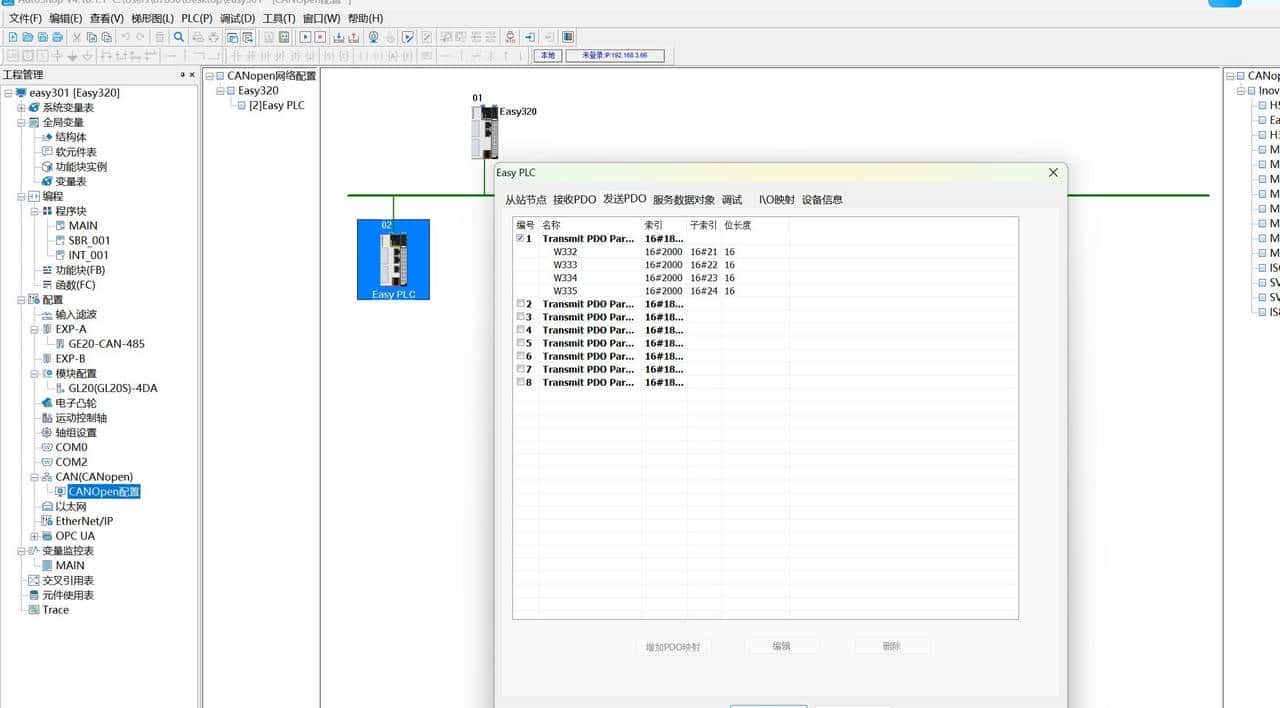

下图2中的发送PDO下面的W332-W335为从站的寄存器地址，从站plc2对这4个寄存器可写入数据给主站。发送PDO是相对于从站设备讲的，从站发送数据地址。

图1接收PDO

图2发送PDO
