解决JADX反编译无法查看 resource.arsc 配置内容

背景

使用 jadx 反编译工具或者是 android studio IDE 都无法查看 Android framework-res.apk 中 resources.arsc 的配置内容详情。

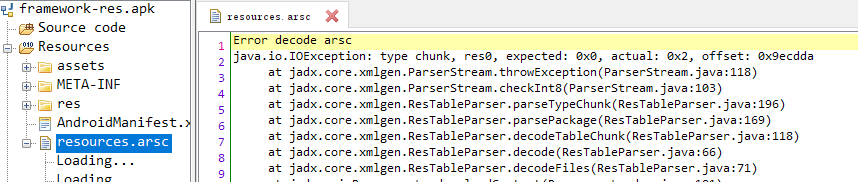

为什么 jadx 无法：


framework-res.apk 是 系统资源包，它里边的
resources.arsc 很多时候经过了 非标准编译/压缩（Sparse Encoding、二进制优化），跟第三方 App 不太一样（可能还有压缩优化），Jadx 面向的是反编译 App 而不是系统包，所以常失败。Android 10 之后
resources.arsc 结构有所变化，很多通用的反编译工具（特別是面向 App 的 Jadx）都不能正确解析系统 framework 资源。它的
resources.arsc 结构用 apktool/aapt2 这种专门的资源解析工具可以避免这个坑

代码编译逻辑

framework-res.apk 资源应用介绍：Android device/xxx/system/common/overlay 编译产物介绍与验证https://blog.csdn.net/qq_38666896/article/details/139789004

 Android 源码树里 frameworks/base 模块的资源目录，它是系统 Framework 层的默认资源包的一部分。


frameworks/base/core/res/res/… 下的 XML/图片等资源会在 Android 编译时被
aapt 编进一个专门的
framework-res.apk 包里面。这个
framework-res.apk 是系统启动时由
/system/framework/framework-res.apk 加载的，它包含了所有
android.R.* 的字符串、布局、样式等。如
values-mcc460-mnc01 是一个带有 MCC/MNC 限定符的资源目录，表示这是一组针对特定国家码 (Mobile Country Code) 460 和网络码 (Mobile Network Code) 01 的资源覆盖文件。比如 MCC 460 对应塞尔维亚等地区，MNC 01 是具体的运营商代码。系统开机检测到 SIM 卡的 MCC/MNC 匹配时，会优先加载这一目录里的资源来替换默认 values/ 里的同名资源。

如需验证，可以解包
out/target/product/<device>/system/framework/framework-res.apk 查找 assets/resources.arsc 里对应的字符串内容。这样就能确认修改的内容是否编译进去了。

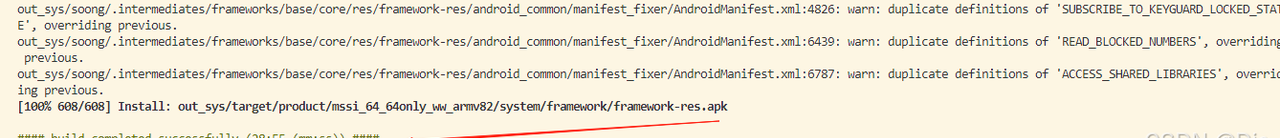

另外，framework-res.apk是支持模块单编的：

make framwork-res #对应模块名

解决方案

使用 appt 解包 dump

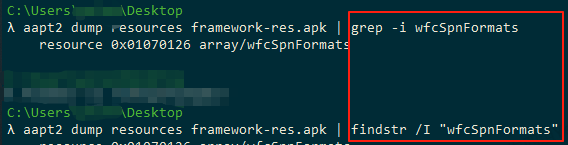

aapt2 dump resources framework-res.apk | grep -i 目标字符串

Note：


aapt2 是 AOSP 自带的编译工具，它可以正确解析新格式的
resources.arsc。另外也可以使用 apktool 进行解包

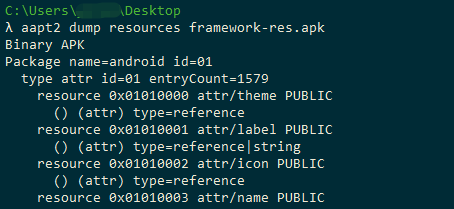

Output Example：

单独字符串输出的时候，基本看不到 overlay 针对 MCCMNC的配置，那么可以将输出值打印到本地文本便于查看。

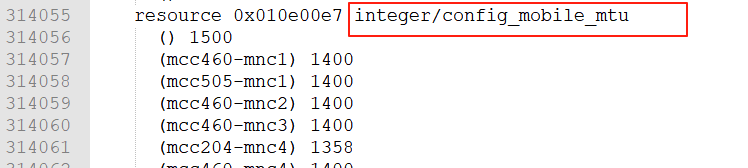

比如下面是查找到 config_mobile_mtu 对 SIM 的差异化资源 overlay 整型值：

工具匹配

直接在 cmd 桌面路径窗口执行appt会有问题，是因为 appt 并不是全局变量。

Q：那么如何找到 appt 呢？

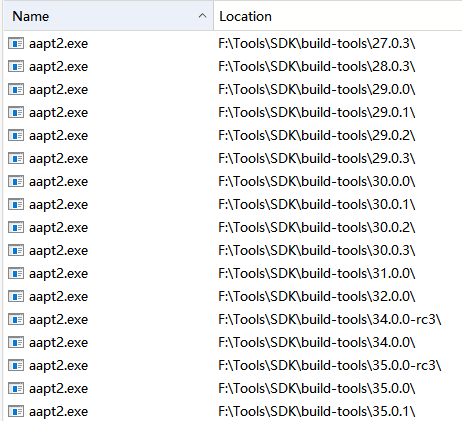

A1：如果有 Android SDK → 在
build-tools/<版本>/aapt2(.exe) 目录里能找到

A2：如果是自己编译 AOSP → 在
out/soong/host/linux-x86/bin/aapt2 里

如果不想配置环境，可以：

1. 将 apk 和 appt2.exe 放置在目录（），直接执行 appt2。

2. 不移动任何apk和exe，使用绝对路径执行 appt 分析apk

总之就是路径和命令相结合。
