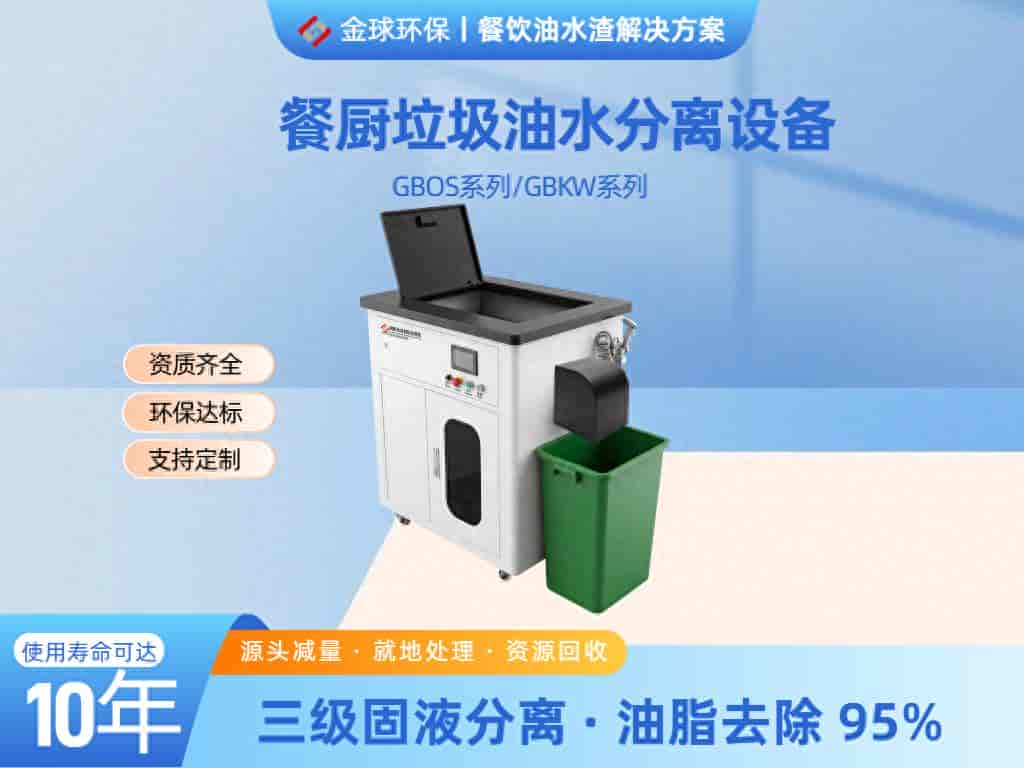

地下室无落差（后厨地坪低于市政污水井，重力自流不成立）场景下，普通隔油器（CJ/T 295）装了也白装——必须先隔油、再泵送，走 CJ/T 410-2012 隔油提升一体化设备的技术路线。金球环保GBOS-T 系（T3-T30）就是按这条路线设计的典型机型，扬程 15/22/30m 三档可调，覆盖 B1 到 B3 全场景。下面按施工时序给到工序级安装教程，B1 新装/老改都能直接套。

一、装机前：标高 4 数必须先测（地下款翻车第一名）

地下 B1/B2 餐饮，千万别凭物业图纸——沉降、招商改管、前期装修动过，标高能飘 100-200mm。

⚠️ 老商场 B1 下游井常被别家接满，扬程按”下游井实际水位”算不是”井底标高”，否则峰值背压憋停。

扬程 H 估算（地下款比地上要更富余，老管阻偏大）：

H = 垂直高差 + 水平管长÷10 + 弯头×0.5 + 2m 余量，再 ×1.3-1.5 冗余

地下层扬程底线参考：

• B1（高差 3-5m）→ H ≥ 8-12m
• B2（高差 6-8m）→ H ≥ 12-15m
• B3 及以下（≥10m）→ H ≥ 15-20m，甚至 30m

机型对回去：T-3/5（小餐）→ T-10（食堂/美食城）→ T-20/30（B2 综合体）。

二、设备选型：餐位数 → 处理量 → 型号

Q = Np × q × Kh × 1.5（地下 Sf 放大到 1.5）

• q：轻食 0.008-0.010 / 中餐 0.015-0.018 / 火锅 0.020-0.025 m³/座·h
• Kh：普通 1.2-1.3 / 商场高翻台 1.4-1.5 / 聚焦收盘 1.5-2.0

餐位数 → Q → T 系速查：

火锅/烧腊/川湘业态，同餐位 Q 表值×1.3-1.5，内件换 Q 级（气浮+3mm 细栅+双区加热+排油管伴热）。

单泵流量 Qp = 1.1-1.3 × Qn，双泵一用一备。

厂商样本写”扬程 15m”指最大扬程（Q≈0），要看 Qn 附近的可用扬程——低水位场景 B1/B2 高峰期掉出可用区 = 憋水反涌，老板最怕这个。

三、Step 1：旧设施退休（老改 B1 店 90% 有旧砖池）

“假弃用”是老改最高频翻车点——旧池没真封死，旁通长期开 = 直排嫌疑。

1. 专业清掏：委托有 CMA 资质单位抽吸，废油联单存档（验收必查）
2. 永久封堵：进出水口砖砌+防水砂浆封死，贴”废弃·严禁启用”标牌，拍照存档
3. 留可开检修口：池顶留可开检修口（别永久封死，检查员要确认真弃用）
4. 旧支管冲洗：高温高压 80-120℃/20MPa 冲洗，内壁残留 ≤0.1mm（白布擦无油渍）

四、Step 2：基础就位（零刨地优先，B1 地板下有防水层）

地上式（B1 设备间首选）：

• C20/C25 垫层 100-150mm，表面平整度 ≤2-3mm/m
• 四角环氧砂浆坐浆，设备每边留检修 ≥0.6-0.8m
• 橡胶减震垫 5-10mm 调水平，严禁碎石/砖块塞角
• 设备间配套：地坪低 20-50mm + 浅明沟→DN100 地漏 + 冲洗水嘴 DN15 + 机械排风 ≥8 次/h（罩盖板上方，不把味抽到走廊）+ 照明 ≥200lx

抗浮（地下款命门）：

• 空箱浮力 + 雨季地下水位突涨
• 抗浮地脚 M20×400 预埋 + 设备内注 70% 水配重，两条写进安装合同条款，隐蔽验收必查
• T-10/T-20 空箱浮力 3-6 吨，B1 雨季地下水位抬升，不抗浮=上浮掰管

五、Step 3：吊装找平

• 吊耳≥4，吊索夹角 ≤60°、安全系数 ≥5，严禁兜薄壁/吊法兰/吊提升泵缆
• 落位前橡胶垫/防腐垫片先铺，对准基础十字线
• 水平仪搁箱顶加工面：纵/横 ≤2mm/m，调平用垫片，对角分次拧紧膨胀螺栓+防松螺母
• 螺栓根部耐油防腐处理

⚠️ 设备歪一丝，油层厚度就不均匀，分离效率悄悄掉一大截——水平不是玄学，是硬指标。

六、Step 4：接管（防堵防倒灌防臭的 6 条红线）

沿水流，T 系五区 = 除渣→稳流→主分离（斜板+聚结）→清水堰→提升泵舱：

洗碗区汇流 →【闸阀V1】→ Y型滤/格栅(普餐3/火锅2mm)
→ 进水管坡≥3-5‰向设备
→ 设备（除渣→稳流→斜板+聚结→集油→锥斗排泥→清水堰→泵舱）
→ 出水管法兰 →【软接】→【止回阀·必装】→【闸阀V2】→ 采样阀DN15-20
→ 下游井
→【旁通/超越管 同径·双阀+盲板·挂牌"检修专用·非紧急禁开"】

地下款接管 6 条红线：

1. 进坡≥3-5‰ 向设备，低点留同径清扫口；转弯用两个 45° 替 90°（老管径小，直角是猪油结晶罐）
2. 出水管防倒灌三件套：软接→止回阀→闸阀，坡≥2‰
3. 通气管 DN50-80 独立出室外 ≥2m，防虫网+防雨帽，严禁并排油烟井/新风井（GB 50015 强条，B1 封闭空间更严）
4. 超越管同径 + 双阀 + 链锁 + 挂牌——单台设备强条，洗碗工手欠开不得
5. 排油管坡≥5° → 密闭集油桶+防渗托盘；寒冷地区排油管做保温伴热
6. 出水管上加 DN15-20 取样阀（验收人员要采）

⚠️ 严禁接雨水管，严禁先进化粪池再隔油——正确顺序：先隔油→再进污水系统。

七、Step 5：电气与智能控制

• 电源：≤3kW 用 220V 单相，≥4kW 用 380V 三相五线，单独配电箱（IP54+）
• 接地：设备外壳、控制柜可靠接地，接地电阻≤4Ω
• 控制逻辑（CJ/T 410 强条，让商家现场演示）：
• 低液位→停泵（防干转烧机封）
• 启泵液位→主泵启动
• 超高报警液位（≥90%）→双泵强启+声光报警+自锁
• 自动功能校验：自动除渣、恒温加热（30-40℃）、油厚探头触发刮油、定时排泥、故障自诊断

八、Step 6：调试与验收

满水试验：

• 注水至溢流堰顶下 100mm（或厂家指定水位）
• 静置 24h → 水位降 ≤5mm 为合格（或目视无渗漏）
• 不合格就排空重查法兰/套管，过不了不准回填

带载调试：

• 分三次提升负荷：50%→80%→100%
• 连续监测 72h，确保出水含油 ≤100mg/L（常规线），严管区 ≤15mg/L
• 模拟高峰排水，验证双泵交替启停逻辑

CMA 检测（验收核心证据）：

• 检测法：HJ 637-2018 红外分光法测”动植物油”
• 进/出水口各 3 组平行样
• 判定依据：CJ/T 410-2012 + GB/T 31962-2015 B 级

验收资料清单：

• 产品合格证、CMA 检测报告、施工记录
• CCEP 证书（标准号 CJ/T 410-2012，本型号）
• 304 材质质保书（侧板≥2.0mm/底板≥2.5mm）
• 抗浮设计计算书
• 废油回收协议+转移联单
• 运行台账（PLC 日志可导）

九、B1 专属 6 条（地上款没有，装错一件=不能用）

1. 抗浮地脚 + 70% 配重两条写合同（T-10/T-20 空箱浮力 3-6 吨）
2. 双泵一用一备 + 超高强启（单泵款直接否）
3. 超越管同径 + 盲板 + 挂牌”常闭·仅检修” + 钥匙归工程部
4. 通气管 DN50 单独出室外 ≥2m，严禁并烟道/排风井/新风井
5. 泵舱在清水端：只抽④的水，不碰浮油/渣/骨屑（外挂泵款直接否）
6. 设备间换气≥8 次/h + 冲洗水嘴 + 地漏（CJ/T 410 隐含要求）

十、运维 SOP（让”无落差”不变成”常故障”）

台账保存 ≥3 年：清掏/排油/维修/PLC 日志，配合废油转移联单构成完整合规证据链。

一句话总结安装逻辑：地下室无落差场景，先测标高 4 数算准扬程 → 选 CJ/T 410 隔油提升一体化设备（如金球环保GBOS-T 系）→ 抗浮地脚 M20×400 + 70% 水配重 → 五区同箱接管（进坡 3-5‰、出水管止回阀+闸阀、DN50 通气管独立出室外 ≥2m、超越管同径挂牌）→ 双泵一用一备 + 超高强启 → 满水试验 24h + 72h 带载调试 + CMA 检测（HJ 637 红外法）。六道工序按序走，B1/B2/B3 都不会踩坑。

把你的三个数发我——B1/B2/B3、餐位数/业态（火锅/中餐/轻食决定 q 值）、出户井垂直高差，我可以直接帮你把 GBOS-T 系具体档位、扬程档、双泵配置和抗浮条款四个数钉死，并生成一份可直接交底的施工单。
