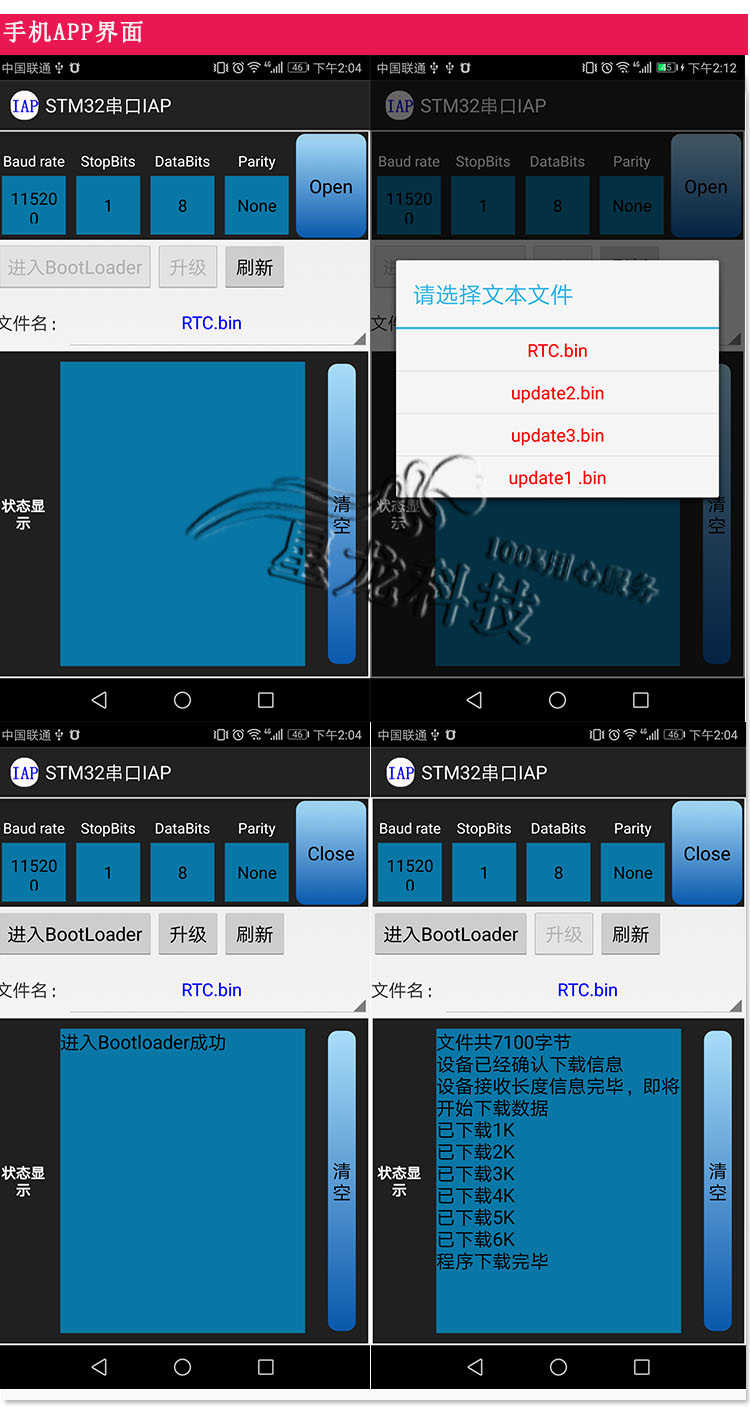

stm32 串口 iap在线升级 bootloader keil c源码 手机APP

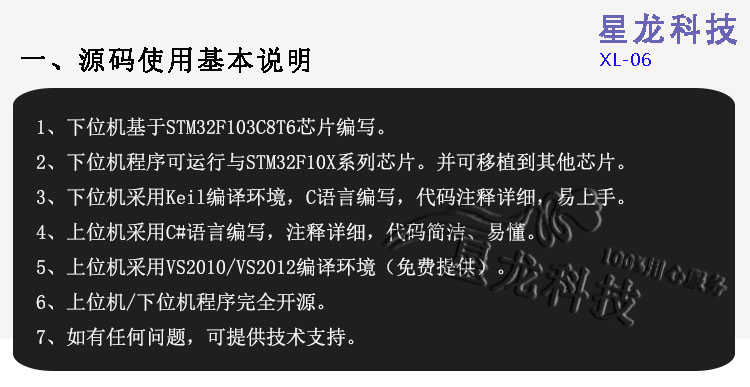

1. 下位机基于STM32F103C8T6芯片编写。

2. 下位机程序可运行与STM32F10X系列芯片。并可移植到其他芯片。

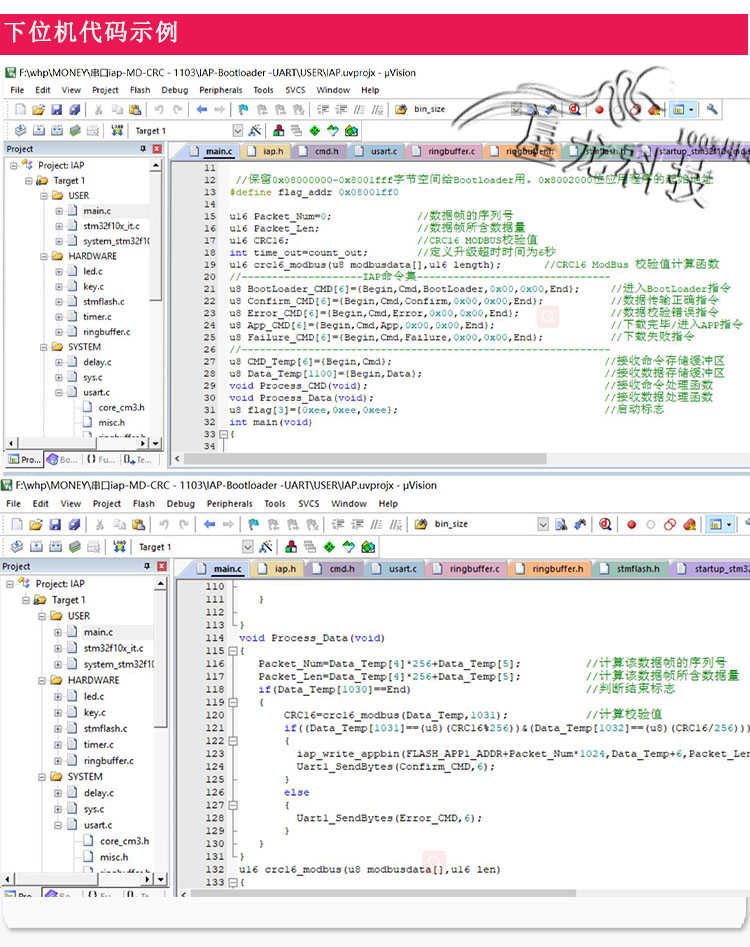

3. 下位机采用Keil编译环境，C语言编写，代码注释详细，易上手。

4. 上位机采用C#语言编写，注释详细，代码简洁、易懂。

5. 上位机采用VS2010/VS2012编译环境（免费提供）。

6. 上位机/下位机程序完全开源。

7. 如有任何问题，可提供技术支持。

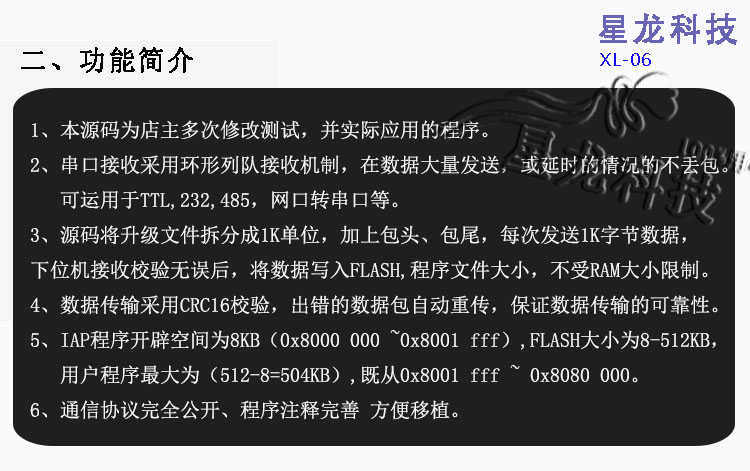

1. 本源码为店主多次修改测试，并实际应用的程序。

2. 串口接收采用环形队列接收机，在数据大量发送，或延时情况下不丢包。

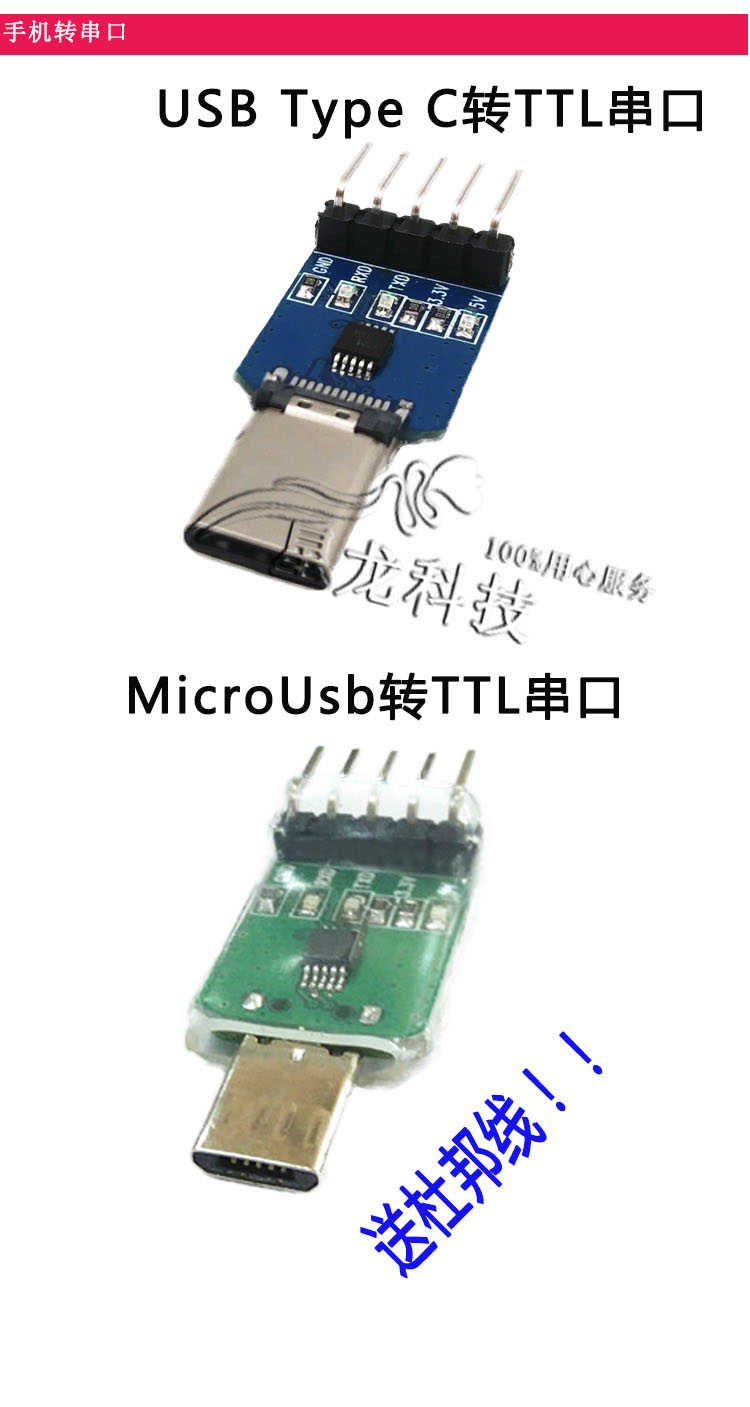

可运用于TTL，232，485，网口转串口等。

3. 源码将升级文件拆分成1K单位，加上报头、包尾，每次发送1K字节数据，

下位机接收校验无误后，将数据写入FLASH，程序文件大小，不受RAM大小限制。

4. 数据传输采用CRC16校验，出错的数据包自动重传，保证数据传输的可靠性。

5. IAP程序升级空间为8KB（0x8000 000 ~ 0x8001 fff），FLASH大小为8-512KB，

用户程序最大为（512-8=504KB），既从0x8001 fff ~ 0x8080 000。

6. 通信协议完全公开、程序注释完善 方便移植。

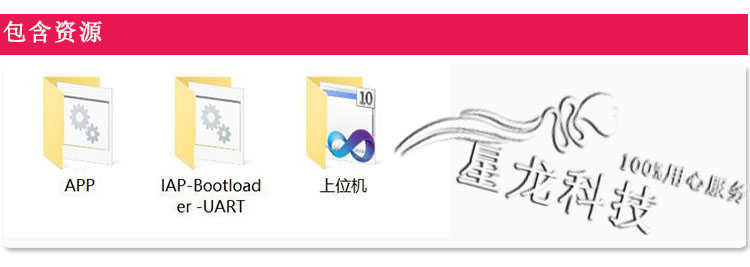

包含资源

APP

IAP-Bootloader-UART

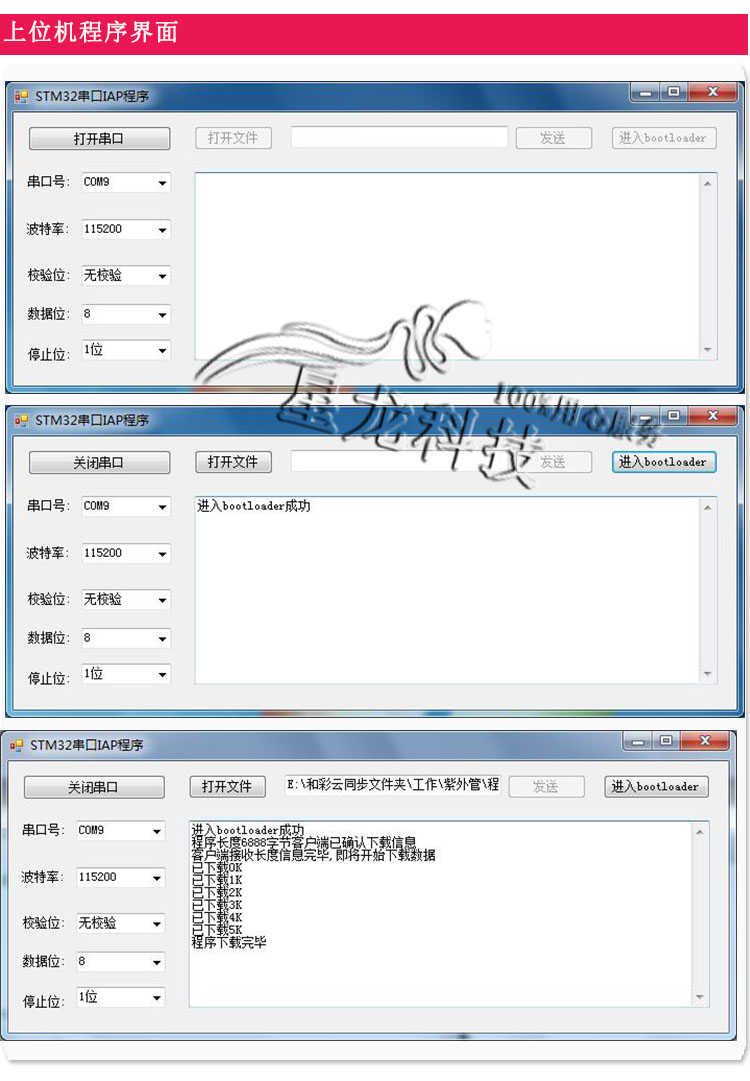

上位机

无有效文本。

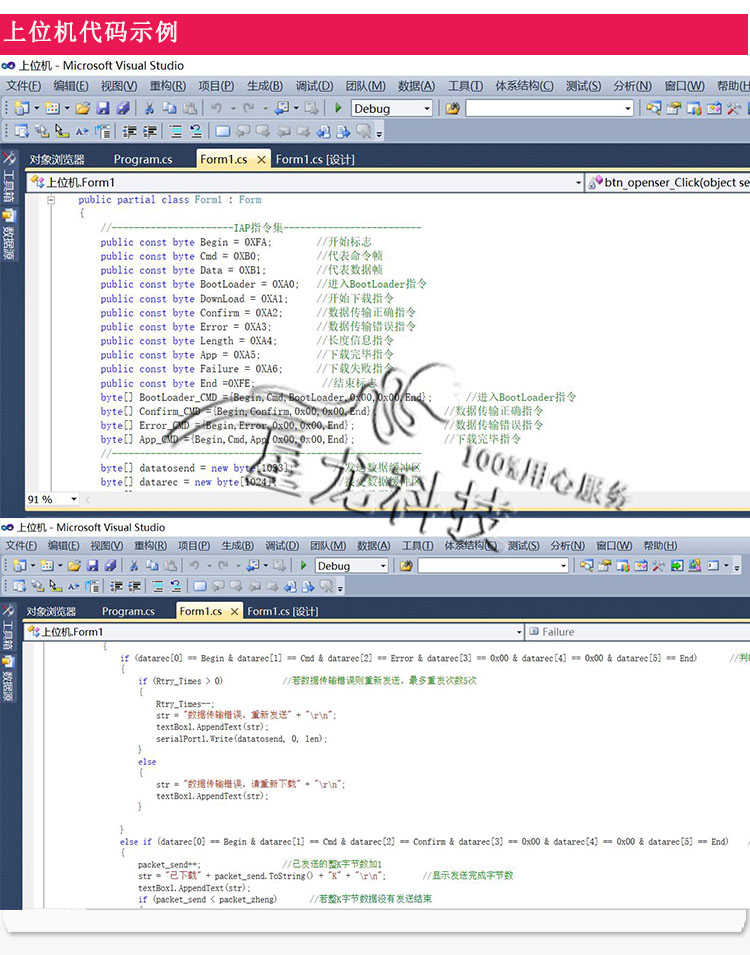

上位机 – Microsoft Visual Studio

文件(F) 编辑(E) 视图(V) 重构(R) 项目(P) 生成(B) 调试(D) 团队(T) 数据(A) 工具(I) 测试(S) 分析(N) 窗口(W) 帮助(H)

对该解决方案

Program.cs Form1.cs Form1.cs [设计]

上位机Form1

public partial class Form1 : Form

// IAP协议定义

public const byte Begin = 0xFA;//开始标志

public const byte Cmd = 0xB0;//命令字

public const byte Data = 0xB1;//数据帧

public const byte BootLoader = 0xA0;//进入BootLoader指令

public const byte DownLoad = 0xA1;//开始下载指令

public const byte Confirm = 0xA2;//数据传输确认指令

public const byte Error = 0xA3;//数据传输错误指令

public const byte Length = 0xA4;//数据包长度

public const byte App = 0xA5;//升级文件类型

public const byte Failure = 0xA6;//升级失败

byte[] BootLoader_CMD = new byte[] { Begin, Cmd, BootLoader, 0x00, 0x00, 0x00, End };

byte[] Confirm_CMD = new byte[] { Begin, Cmd, Confirm, 0x00, 0x00, 0x00, End };

byte[] Error_CMD = new byte[] { Begin, Cmd, Error, 0x00, 0x00, 0x00, End };

byte[] App_CMD = new byte[] { Begin, Cmd, App, 0x00, 0x00, 0x00, End };

byte[] datatosend = new byte[1024];

byte[] datarec = new byte[1024];

上位机 – Microsoft Visual Studio

文件(F) 编辑(E) 视图(V) 重构(R) 项目(P) 生成(B) 调试(D) 团队(T) 数据(A) 工具(I) 测试(S) 分析(N) 窗口(W) 帮助(H)

对该解决方案

Program.cs Form1.cs Form1.cs [设计]

if (datarec[0] == Begin && datarec[1] == Cmd && datarec[2] == Error && datarec[4] == 0x00 && datarec[5] == End)

{//升级失败

str = “升级失败”;

textBox1.AppendText(str);

}

else if (datarec[0] == Begin && datarec[1] == Cmd && datarec[2] == Confirm && datarec[4] == 0x00 && datarec[5] == End)

{//升级确认

packet_send++;

str = “已发送” + packet_send.ToString() + “/” + packet_theng;

textBox1.AppendText(str);//显示已发送数据包个数

if (packet_send < packet_theng)

{//继续发送数据包

}
