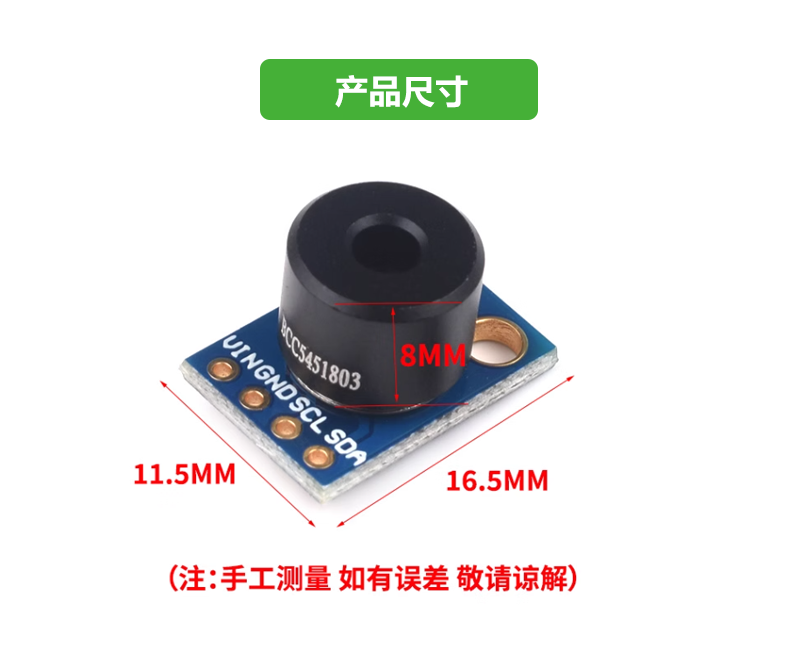

GY-906 MLX90614ESF BCC红外测温传感器模块温度采集 送STM32源码

单笔订单满100元,减3元,包邮: 不含西藏,新疆,中国香港,中国澳门,中国台湾,海外

赠送STM32驱动源码 赠送项目开发资料

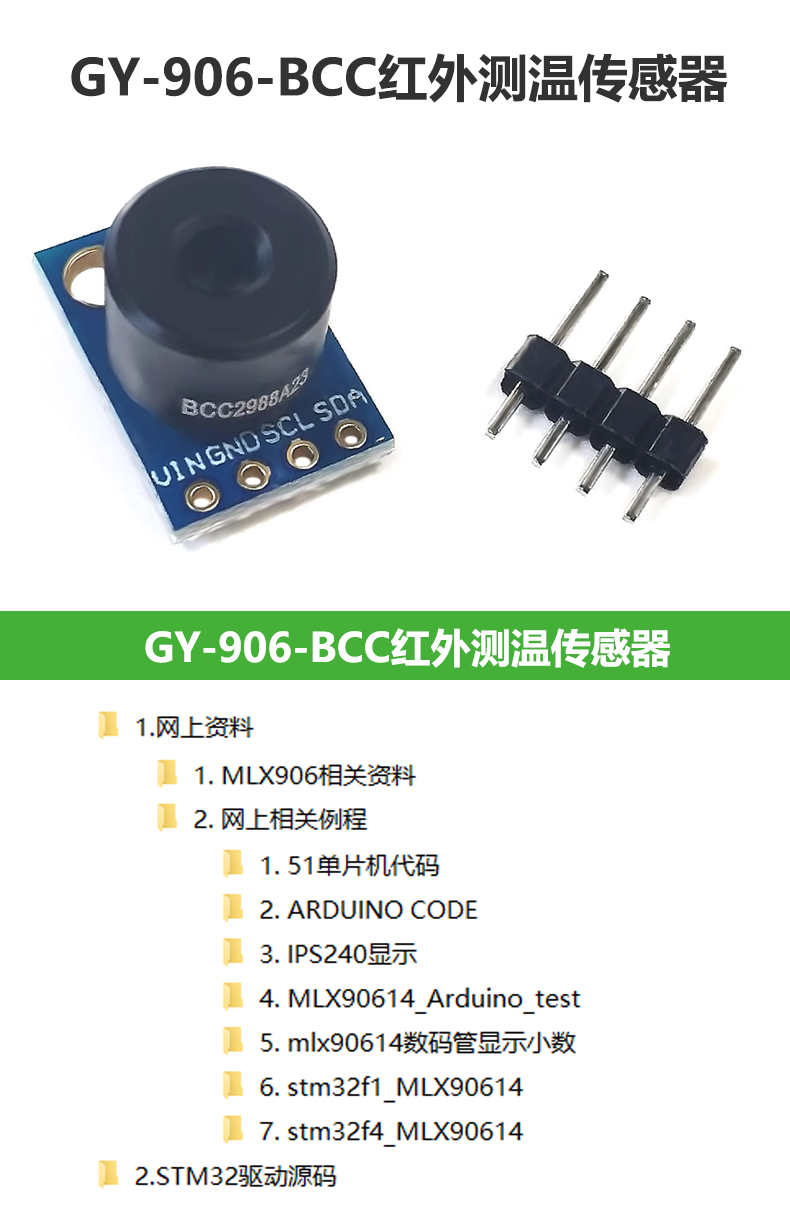

GY-906-BCC红外测温传感器

1.网上资料

1.MLX906相关资料

1. 网上相关例程

1. 51单片机代码

2. ARDUINO CODE

3. IPS240显示

4. MLX90614_Arduino_test

5. mlx90614数码管显示小数

6. stm32f1_MLX90614

7. stm32f4_MLX90614

2.STM32驱动源码

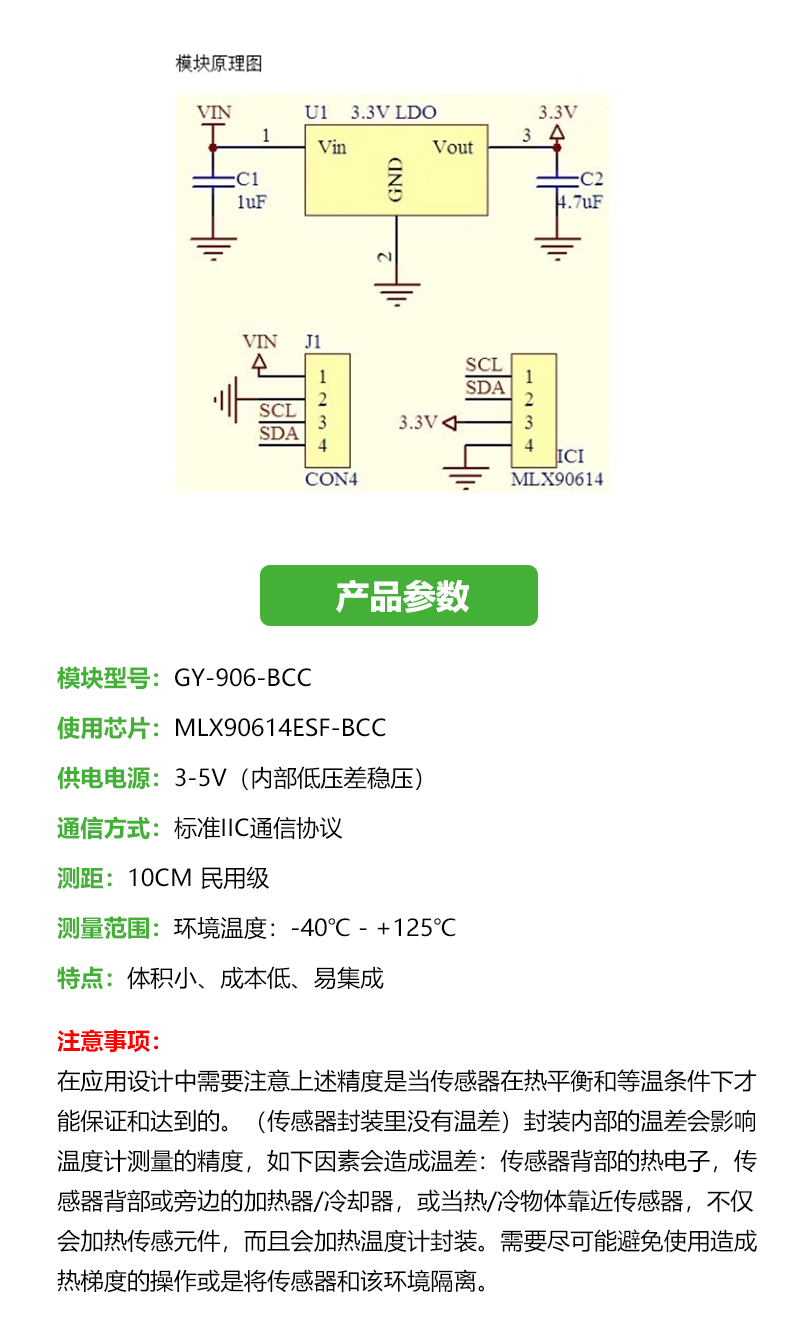

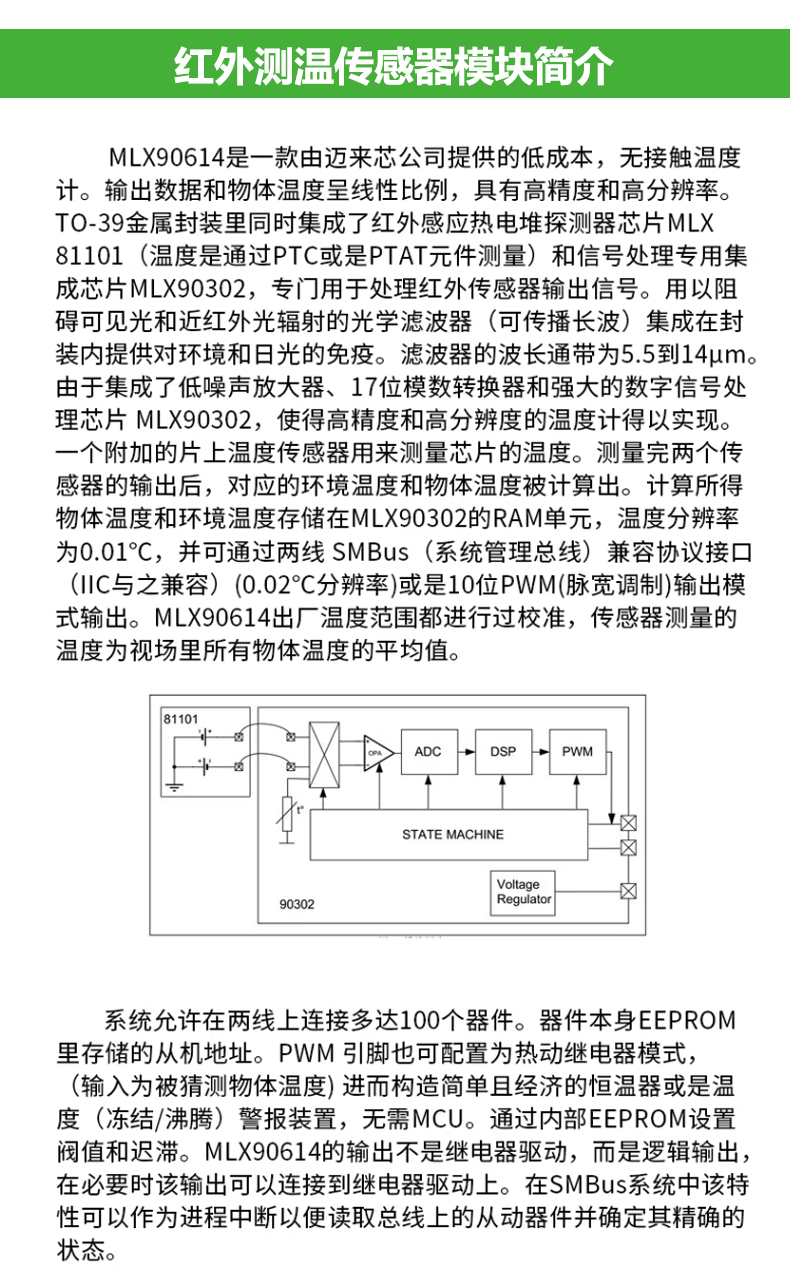

红外测温传感器模块简介

MLX90614是一款由远红外公司提供低成本，无接触温度计。输出数据和物体温度呈线性比例，具有高精度和高分辨率。TO-39金属封装里同时集成了红外感热电堆探测器芯片MLX81101（温度是通过PTC或是PTAT元件测量）和信号处理专用集成芯片MLX90302，专门用于处理红外传感器输出信号。用来阻隔可见光和近红外光辐射的光学滤波器（可传输长波）集成在封装内提供对环境和日光的免疫。滤波器的波长通带为5.5到14μm。由于集成了低噪声放大器、17位数模转换器和强大的数字信号处理器使得高精度的温度计得以实现。一个附加的片上温度传感器用来测量芯片的温度。测量完两个传感器的输出后，对应的环境温度和物体温度被计算出。计算所得物体温度和环境温度存储在MLX90302的RAM单元，温度分辨率为0.01℃，并可通过两线SMBus（系统管理总线）兼容协议接口（IIC与之兼容）（0.02℃分辨率）或是10位PWM（脉宽调制）输出模式输出。MLX90614出厂温度范围都进行过校准，传感器测量的温度为视场里所有物体温度的平均值。

系统允许在两线上连接多达100个器件。器件本身EEPROM里存储的从机地址。PWM引脚也可配置为热动继电器模式，（输入为被测物温度）从而构成简单且经济的恒温器或是温度（冻结/沸腾）报警装置，无需MCU。通过内部EEPROM设置在必要时该输出可以连接到继电器驱动上。在SMBus系统中该特性可以作为进程中断以便读取总线上的从器件并确定其精确的状态。

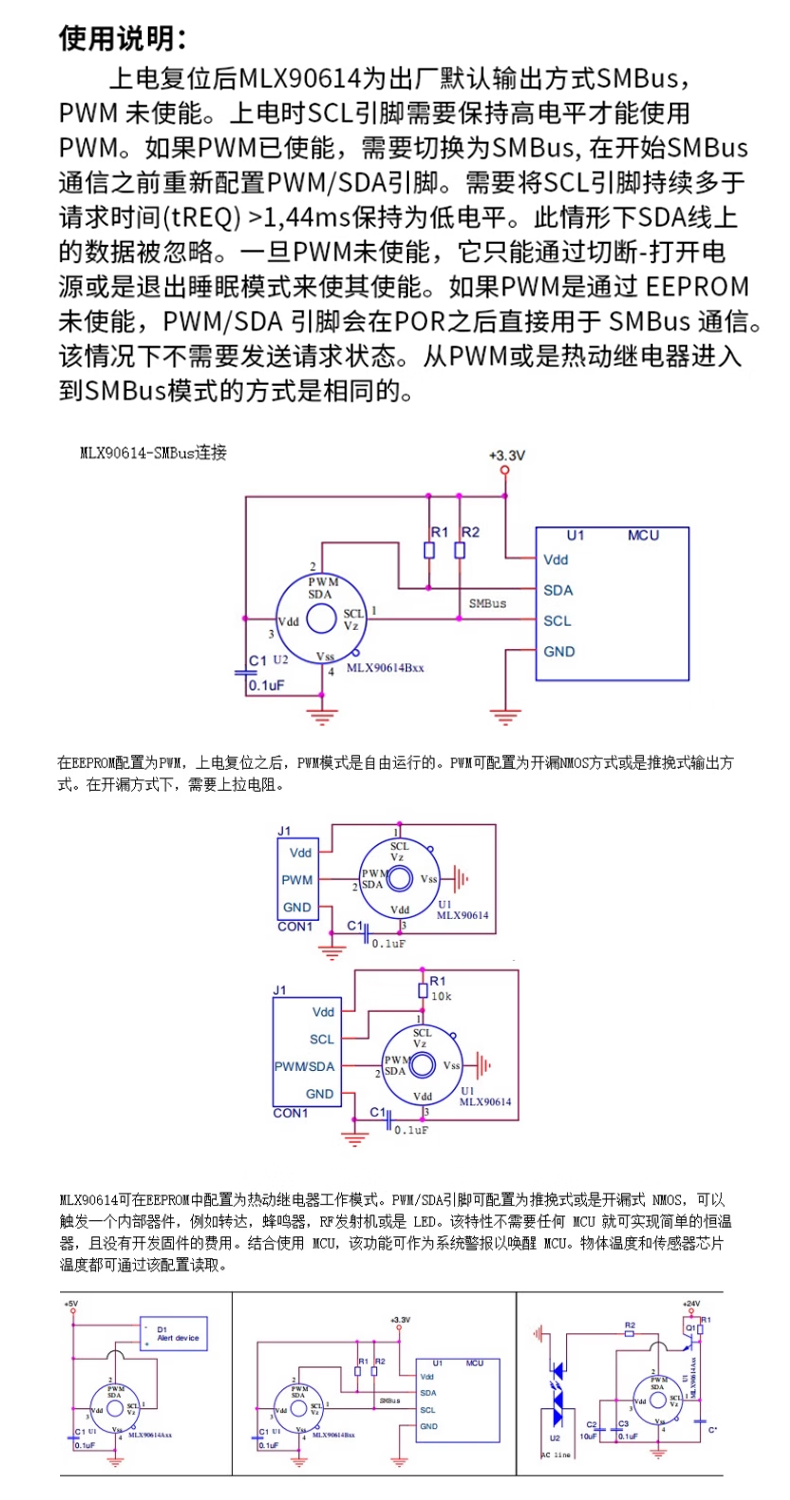

使用说明：

上电复位后MLX90614出厂默认输出方式SMBus, PWM未使能。上电时SCL引脚需要保持低电平才能使用PWM。如果PWM已使能，需要切为SMBus，在开始SMBus通讯之前重新配置PWM/SDA引脚。需将SCL引脚持续多于请求时间（tREQ）>1,44ms保持为低电平。此情形下SDA线上数据被忽略。一旦PWM未使能，它只能通过断-开电源或是退出睡眠模式来使其使能。如果PWM是通过EEPROM未使能，PWM/SDA引脚会在POR之后直接用于SMBus通讯。从PWM或是热动继电器进入到SMBus模式的方式是相同的。

资料下载地址：

链接：https://pan.baidu.com/s/1fuoQbm5W_BWIxgVicMSz2Q 提取码：8888
