大家好呀～最近有朋友问我，PLC 和变频器的 Modbus 通讯总调不通，看了一堆教程还是一头雾水。实则我刚开始接触的时候也一样，对着接线图手忙脚乱，参数设置错了好几次才成功。今天就把我踩过的坑、总结的步骤分享给你，跟着做，保准能轻松搞定！

第一步：准备好需要的设备

咱们要做通讯，第一得有 “主角”—— 一台带 RS485 通讯模块的 S7-1200PLC，还有一台 V20 变频器。我当时特意检查了一下 PLC 的模块，确认是支持 RS485 的，变频器也选了常用的 V20 型号，毕竟这两款搭配起来很经典，资料也多，新手操作不容易出问题。如果你手里的设备型号一样，那咱们接下来的步骤就完全能对应上啦～

第二步：给设备接线，这步必定要细心！

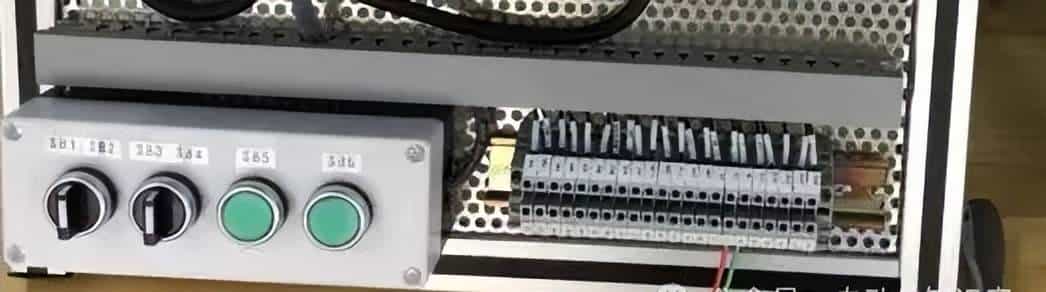

设备准备好，就该把它们 “连起来” 了 ——RS485 模块和 V20 变频器的接线。我记得第一次接线时，生怕接错烧了模块，特意找了两根颜色好区分的线：红色线接 P+，绿色线接 N-。你接线的时候也可以像我这样，用不同颜色的线对应接口，接完后再核对一遍，确保没接反、没松动。毕竟接线是基础，这步错了，后面再怎么调都没用哦～

⚙️ 第三步：设置 V20 变频器的参数

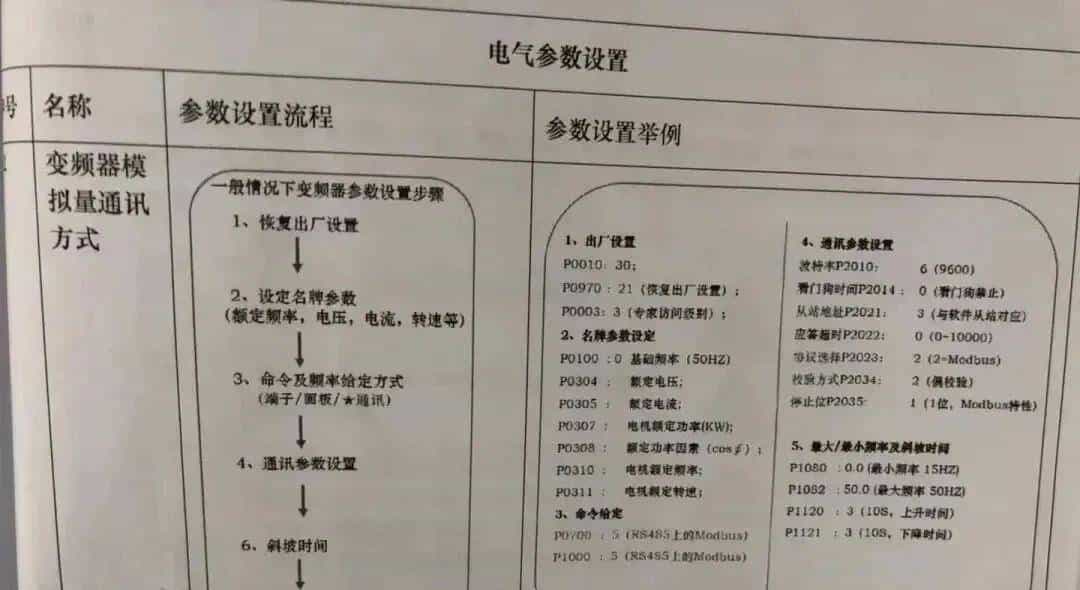

接线完成，接下来要给变频器 “设定规则”—— 设置参数。这一步不用慌，按照手册来就行。我当时是对照着 V20 的参数手册，一步步找到通讯相关的参数，列如波特率、数据位这些（具体参数值咱们后面和 PLC 对应上就行）。设置的时候，我会每改一个参数就记下来，避免后面忘了自己改了啥，你也可以养成这个小习惯，方便后续排查问题。

️ 第四步：创建博途项目，给 PLC “搭框架”

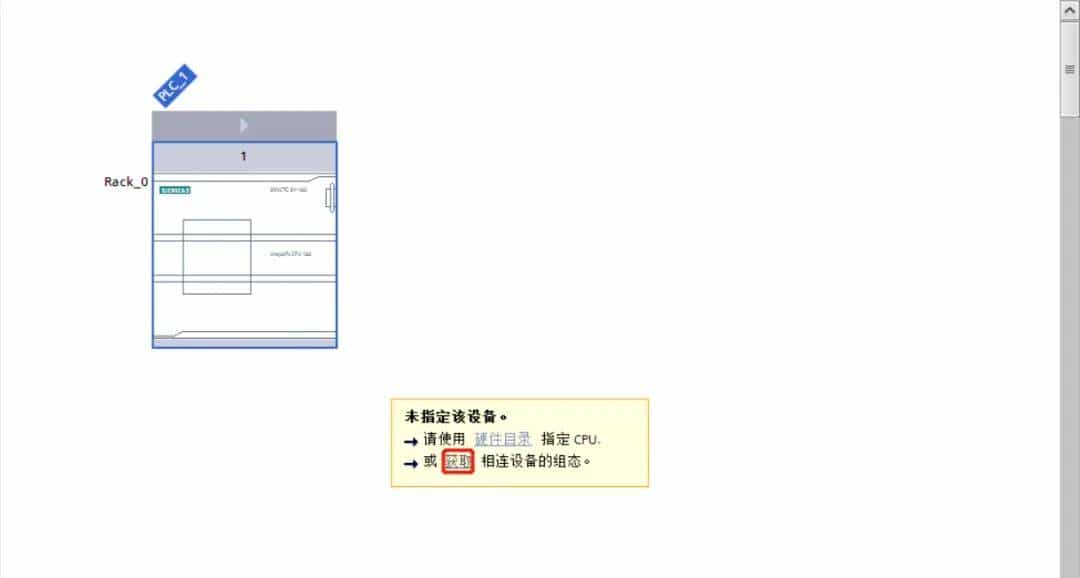

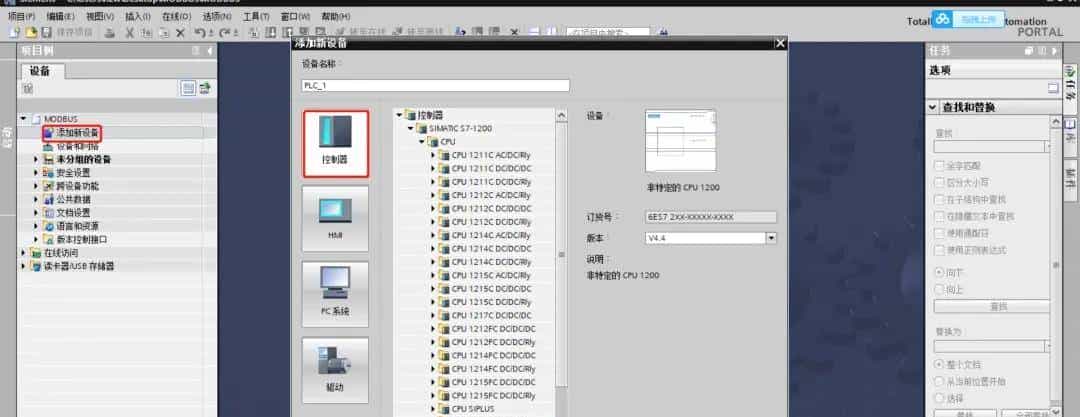

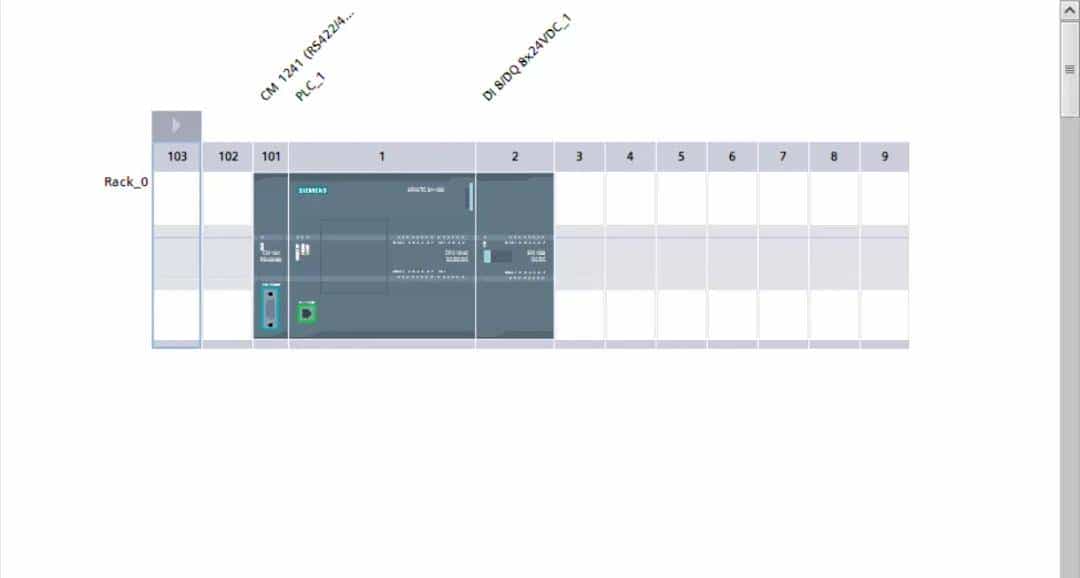

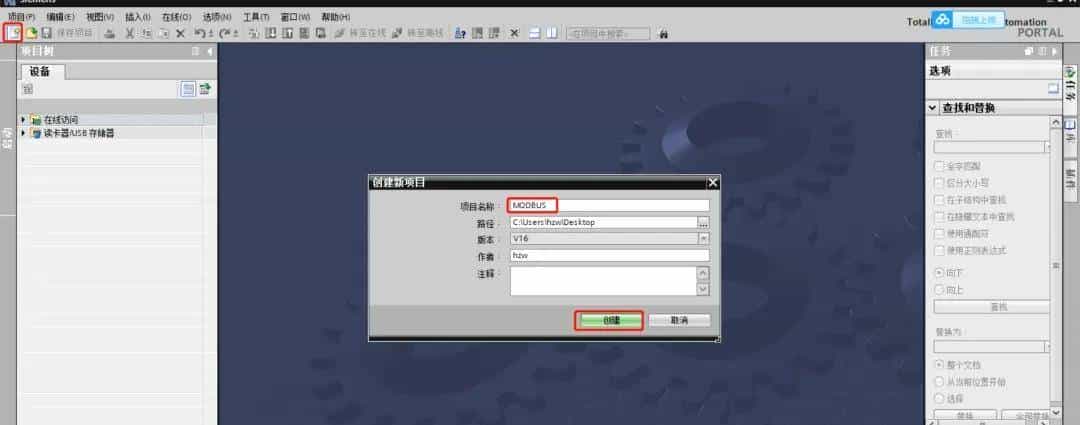

变频器参数设好，就该轮到 PLC 了。咱们需要用博途软件（TIA Portal）创建一个新项目，然后把 S7-1200PLC 的硬件组态上传进去。我打开博途后，先新建了一个项目，给项目起了个好记的名字 “PLC-V20-Modbus 通讯”，然后添加了对应的 S7-1200PLC 型号，再把 RS485 模块也添加到硬件组态里。上传的时候，要确保 PLC 和电脑连好线，我当时是用网线直连的，上传成功后，硬件组态里就能看到 PLC 和模块的信息了，心里一下子就有底了～

第五步：同步 RS485 模块参数，和变频器 “对齐”

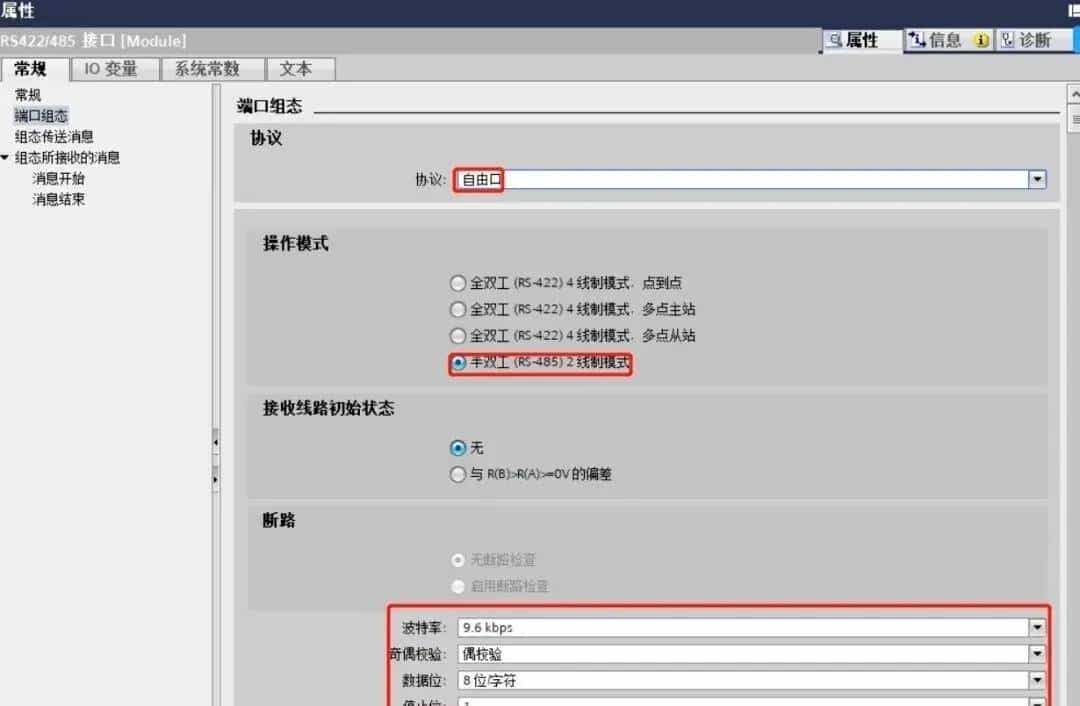

硬件组态弄好，接下来要给 RS485 模块设参数 —— 关键是要和 V20 变频器的通讯参数完全一致！我当时在变频器里设的是波特率 9600、数据位 8、偶校验，所以在博途里给模块设参数时，也特意选了一样的：9600（波特率）、8（数据位）、偶（校验位）。这里必定要注意，两边的参数必须 “对得上”，就像两个人说话要讲同一种语言一样，不然根本没法沟通。设完后，我还反复核对了两遍，确认没选错。

第六步：添加 Modbus 通讯指令，给 PLC “装工具”

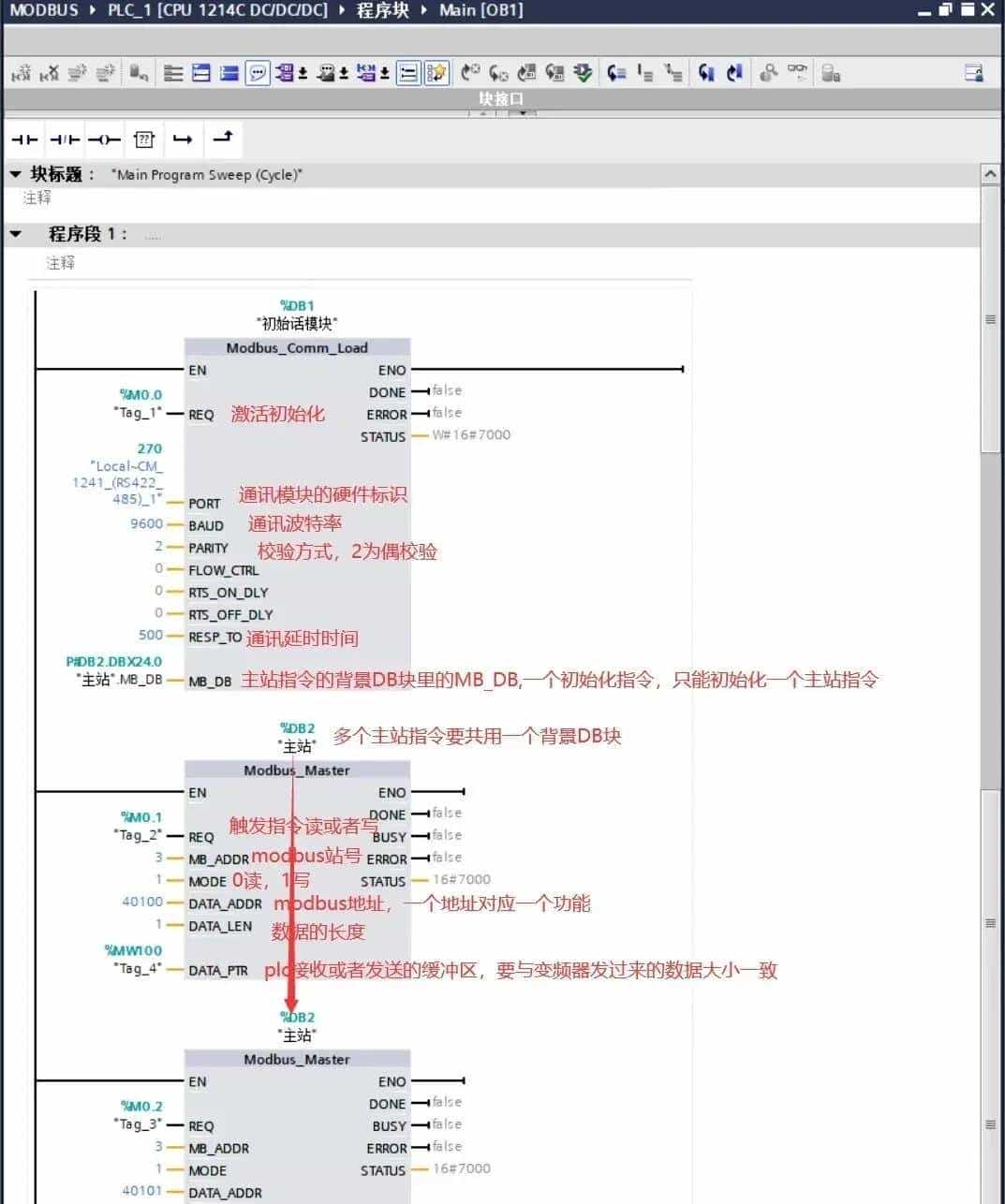

参数都对齐了，目前要给 PLC “装个通讯工具”—— 添加 Modbus 通讯指令。在博途的指令库的 “通讯” 里，就能找到 Modbus RTU 相关的指令，我当时把初始化指令、发送指令、接收指令都拖到了程序里。这一步不难，就像给电脑装软件一样，找到对应的指令添加上就行，新手也能轻松操作～

✏️ 第七步：修改初始化指令的 mode 参数，设为 4

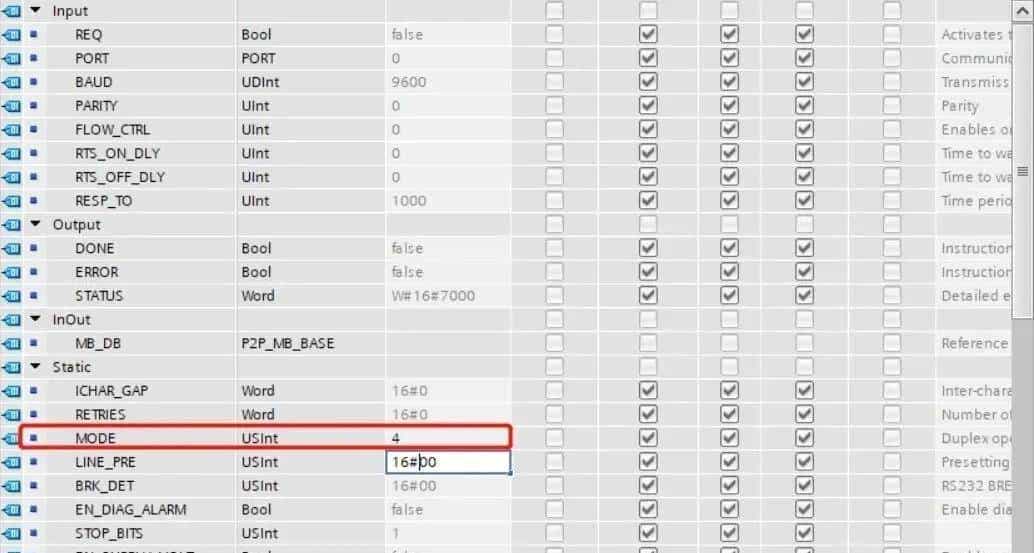

添加完指令，还有个小细节要改 —— 初始化指令背景 DB 里的 mode 参数，把它设为 4。我当时找这个参数的时候，先双击初始化指令，打开了它的背景数据块（DB 块），然后在里面找到 “mode” 这一项，手动改成了 4。这个参数是用来指定通讯模式的，设为 4 是咱们这种 PLC 和变频器通讯常用的模式，照着改就没问题～

第八步：程序测试！看电机能不能正常动

前面的步骤都做完，终于到了最关键的测试环节 —— 让电机正常启动、停止！这里要记住两个重大的 Modbus 地址：

1. 命令源地址（40100）
2. ：用来控制电机启停和转向。我测试的时候，给 40100 发 “047E”，电机就停了；发 “047F”，电机正转起来了；发 “0C7F”，电机就反转了，特别灵敏～

1. 频率源地址（也是 40100，这里要注意和命令源区分开，实际是不同的控制位）
2. ：用来调节电机转速。数值范围是 16#0 到 16#4000，对应的频率是 0Hz 到 50Hz。列如我想让电机转 30Hz，就把数值设为 16#2666（由于 50Hz 对应 16#4000，30Hz 就是 50Hz 的 60%，16#4000×0.6=16#2666），设完后电机转速真的就稳定在 30Hz 了，特别神奇！

你测试的时候，可以先从简单的启停开始，确认电机能正常动，再慢慢调节频率，一步一步来，别急～

✅ 第九步：看指示灯，判断通讯是否成功

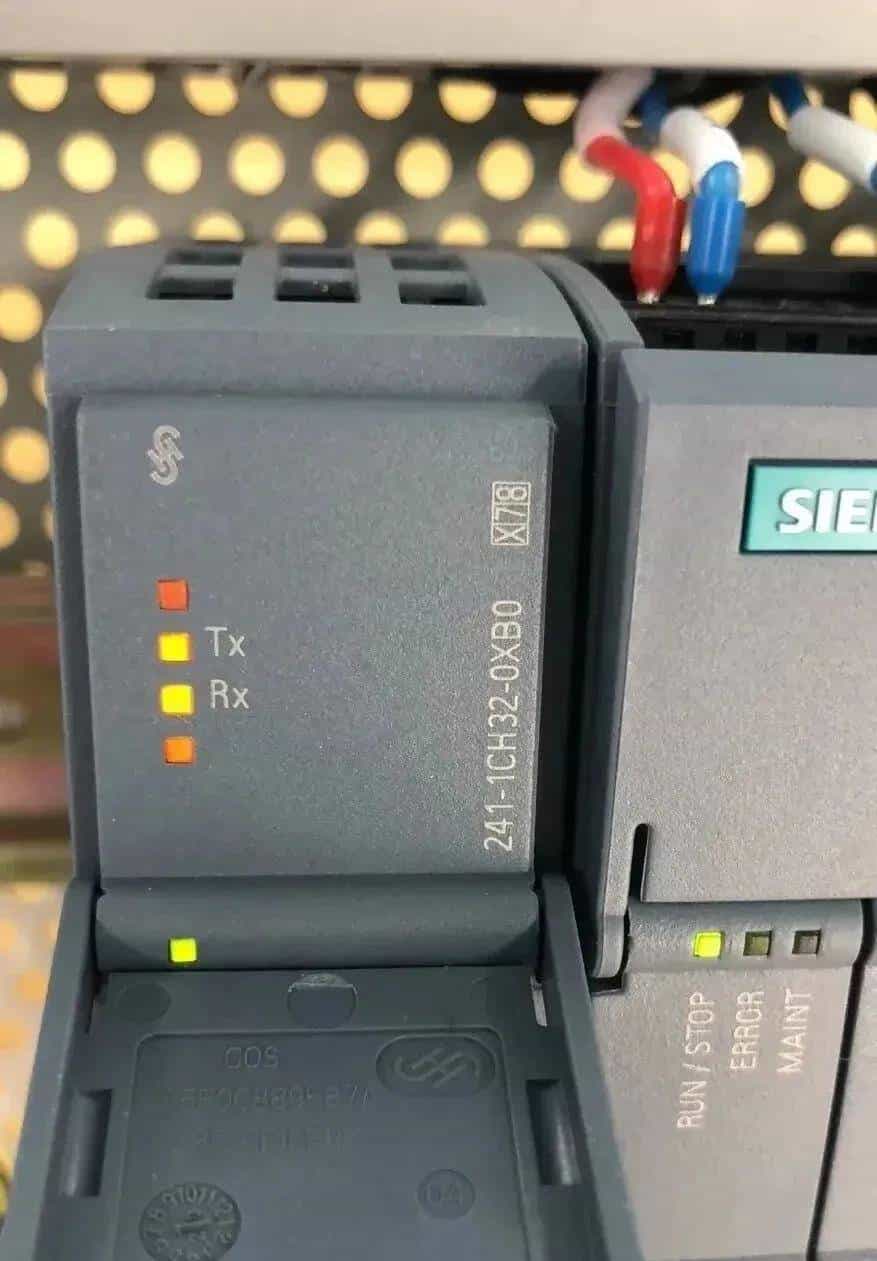

最后，咱们可以通过 RS485 模块上的指示灯，快速判断通讯有没有成功。我当时盯着模块上的 TX 和 RX 灯看，发现它们在交替闪烁 —— 这就说明通讯成功啦！如果灯不亮或者只亮一个，可能是接线松了、参数没对齐，你可以回头检查一下前面的步骤，大致率能找到问题。我第一次测试时，RX 灯不亮，后来发现是接线没插紧，重新插好后，灯就正常闪了，特别有成就感～

写在最后

实则 PLC 和变频器的 Modbus 通讯，看起来步骤多，但是只要跟着步骤一步步来，细心一点，新手也能搞定。我当时也是从不懂到熟练，踩过接线的坑，也犯过参数设错的错，但多试几次就摸清规律了。如果你在操作过程中遇到问题，欢迎在评论区留言，咱们一起讨论解决～希望这篇教程能帮到你，祝你一次调试成功！
