你知道变频器控制的电机该如何调整电机的正反转吗？

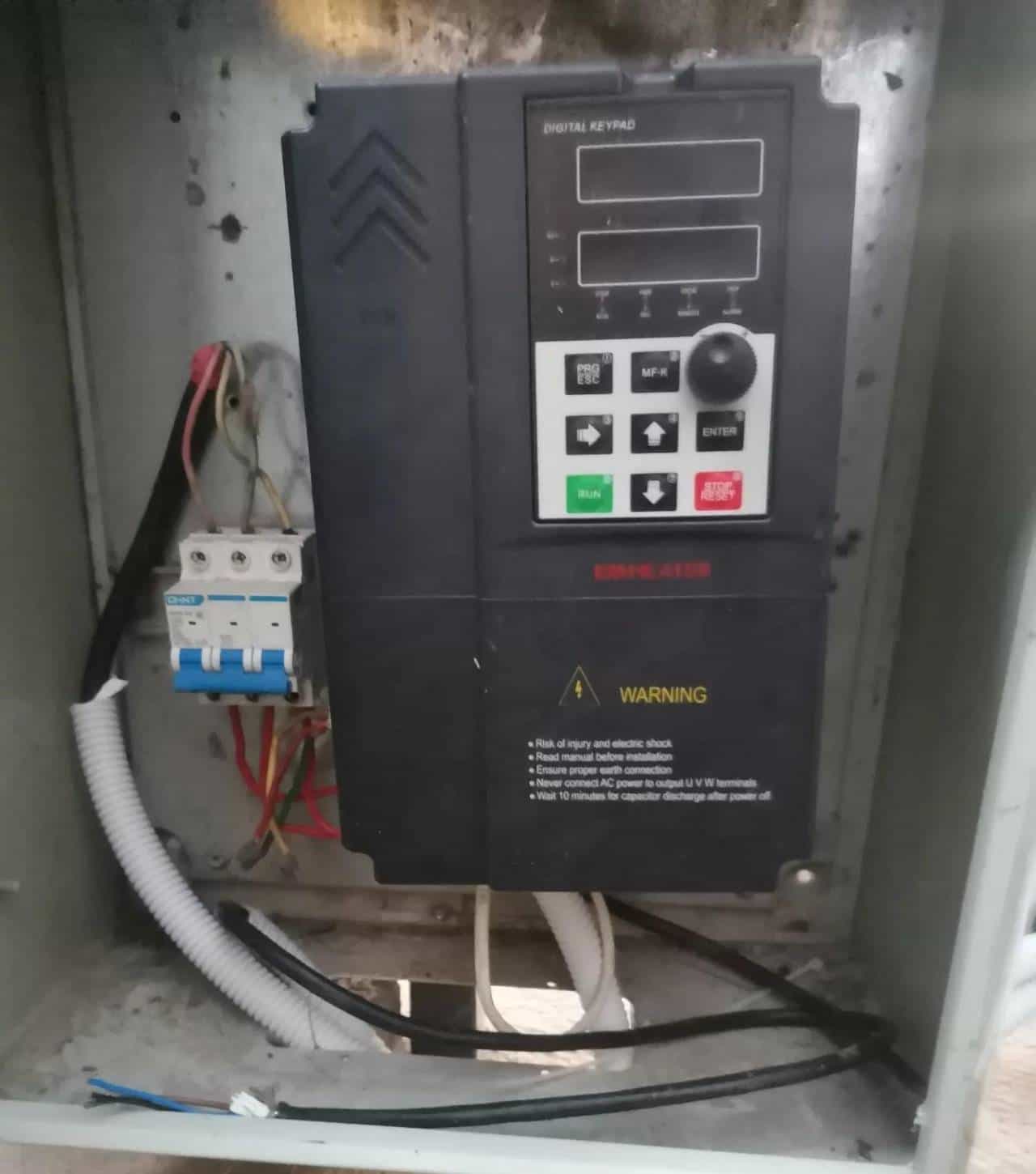

图1

调整三相异步电动机的正反转，其原理主要是改变电机的旋转方向，在我们生产中广泛应用。列如下面一个污水井，一备一用，两台泵，黄绿红三相电，泵正转，如果要使泵反转，只需黄绿红三根线，两相相序对调即可。

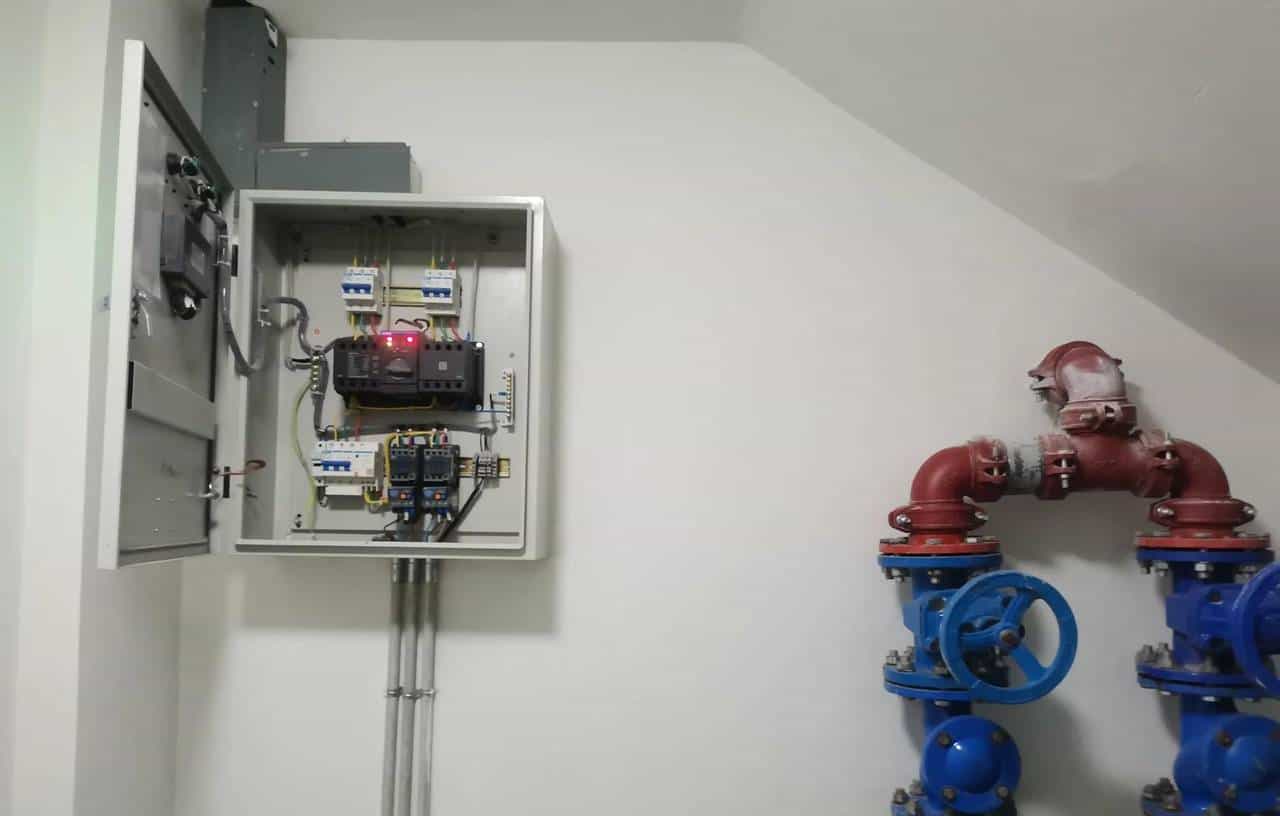

图2

这种相序调整方法是不分调整位置的，它可以在空开下端，交流接触器上端，或者电机接线端，任意一处都可以实现这能功能，这种方法列如简单。再看下面这张图。

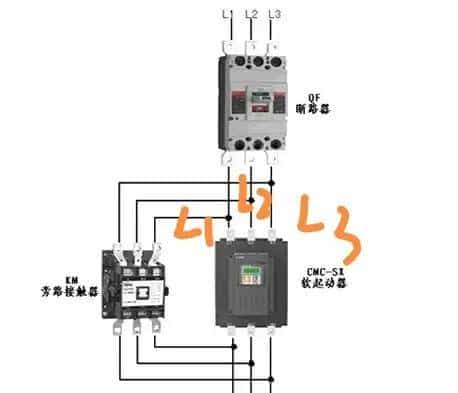

图3

这种变频器控制电机，要改变电机的正反转又该如何操作呢？其相序对调又是否在任何位置可以实现呢？

要想弄清楚这个问题，就需要清楚变频器的工作原理。变频器的工作原理简单的讲，输入交流电，通过整流，滤波变成比较平滑的直流电，再通过逆变单元，变成频率和电压随时间而变的交流电，也就是交一直一交。如果我们在变频器上端改变相序，能否改变电机的正反转呢？如下图4。

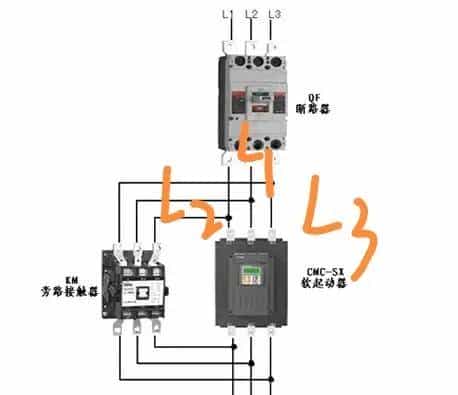

图4

改变成下图5。

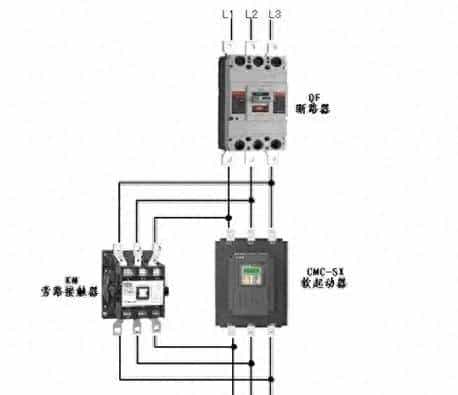

图5

在变频器上端相序对调。这种方法是改变不了相序的，其缘由是变频器输入交流电，输出也是交流电，但中间是直流电，逆变交流电，所以改变不了。其正确的方法是在变频器下端相线对调，改变相序，见图6。

图6

这种方法是可以实现的。在实际工作中，我们往往会采取更简单的方法，调整电机转向，那就是修改变频器参数。列如图7，一台西门子V20变频器控制电机启停，又该如何调整电机正反转呢？

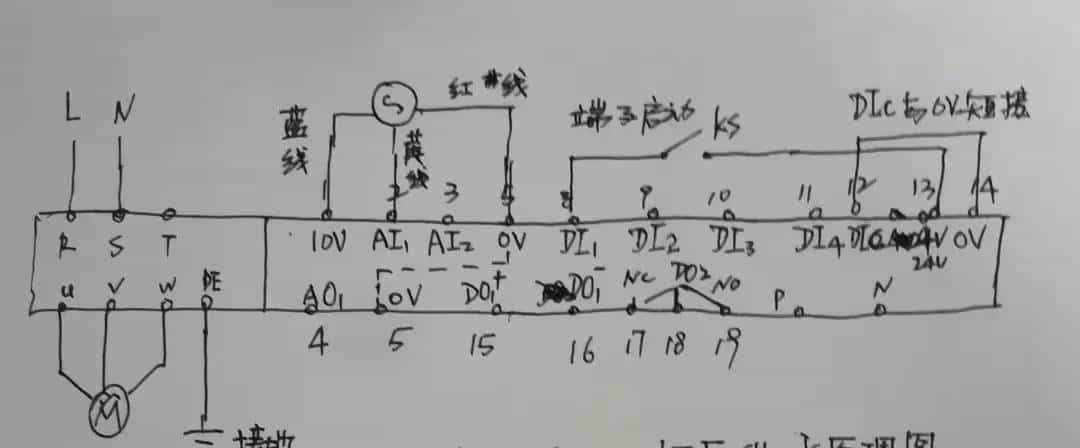

图7

这是西门子V20变频器作恒压供水电路原理图。电机正转，DI1与24V相连，端子启动，参数设置是：P0700=2，命令源，端子启动，P0701=1，DI1，启动信号正转。要想电机反转，只需改变参数P0701=0，Dl1，启动信号反转，即可。

好了，今天的分享到这，欢迎朋友们关注，评论及转发，多谢！
