干货~西门子G120变频器面板调试

快速调试是通过设置电机参数、变频器的命令源、速度设定源等基本参数，从而达到简单快速运转电机的一种操作模式。使用BOP-2进行快速调试步骤如下：

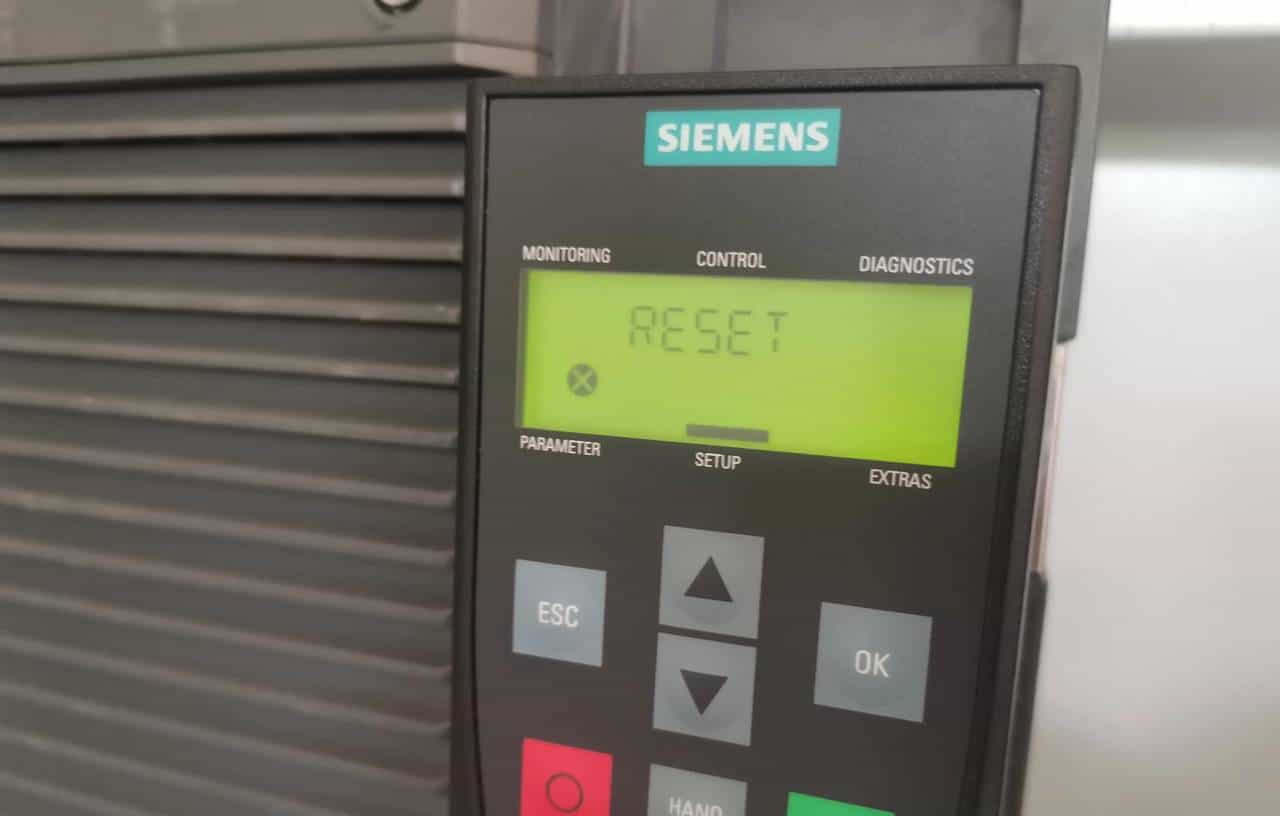

一：恢复工厂设置(如有需要可以复位全部参数，没需要就跳过看第二步)

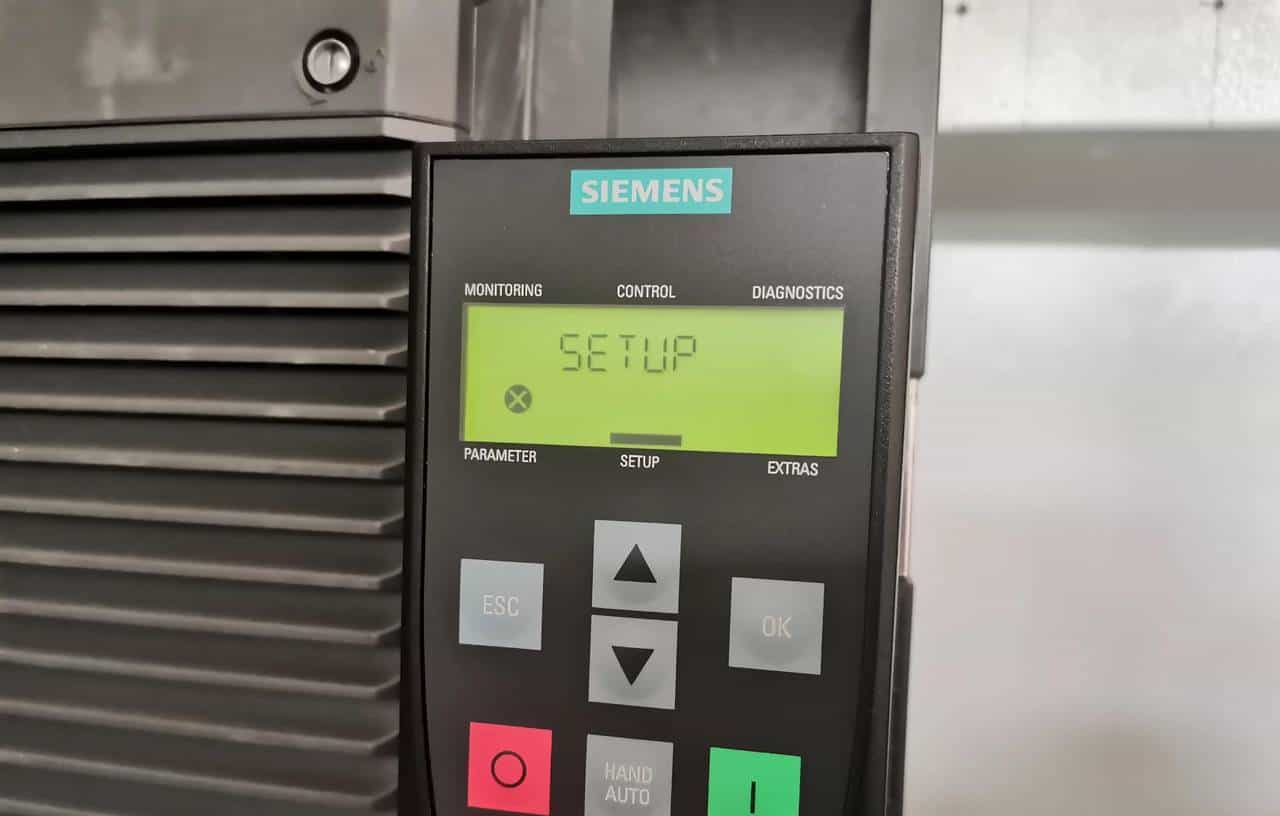

1.在面板上找到SETUP，按ok键进入SETUP菜单；

2.显示复位功能，如果需要复位按ok键，按上下键选择yes，按ok键开始工厂复位，面板显示busy；如果不需要复位按下键。

二：输入电机参数，快速调试

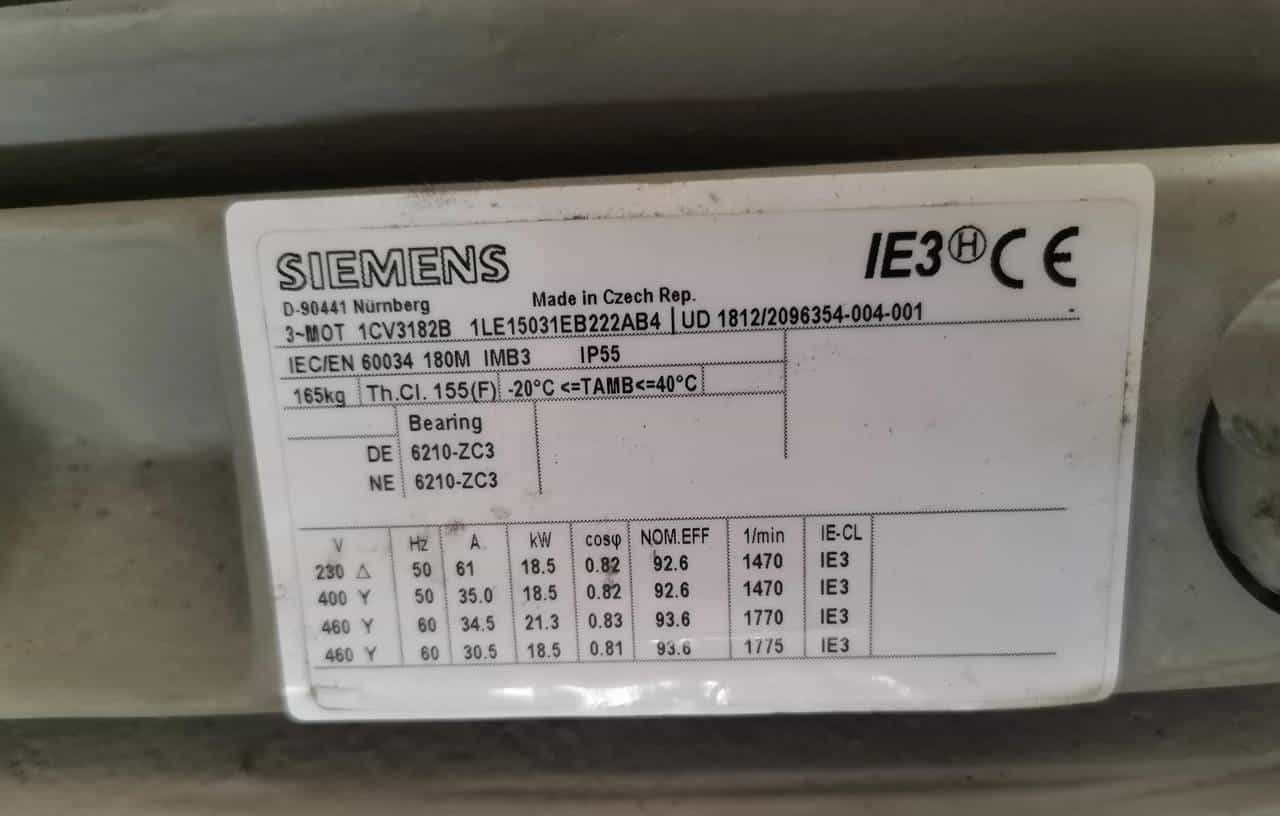

以西门子的电机为例，参数电压400V、电流35.0A、功率18.5KW、转速1470r/min

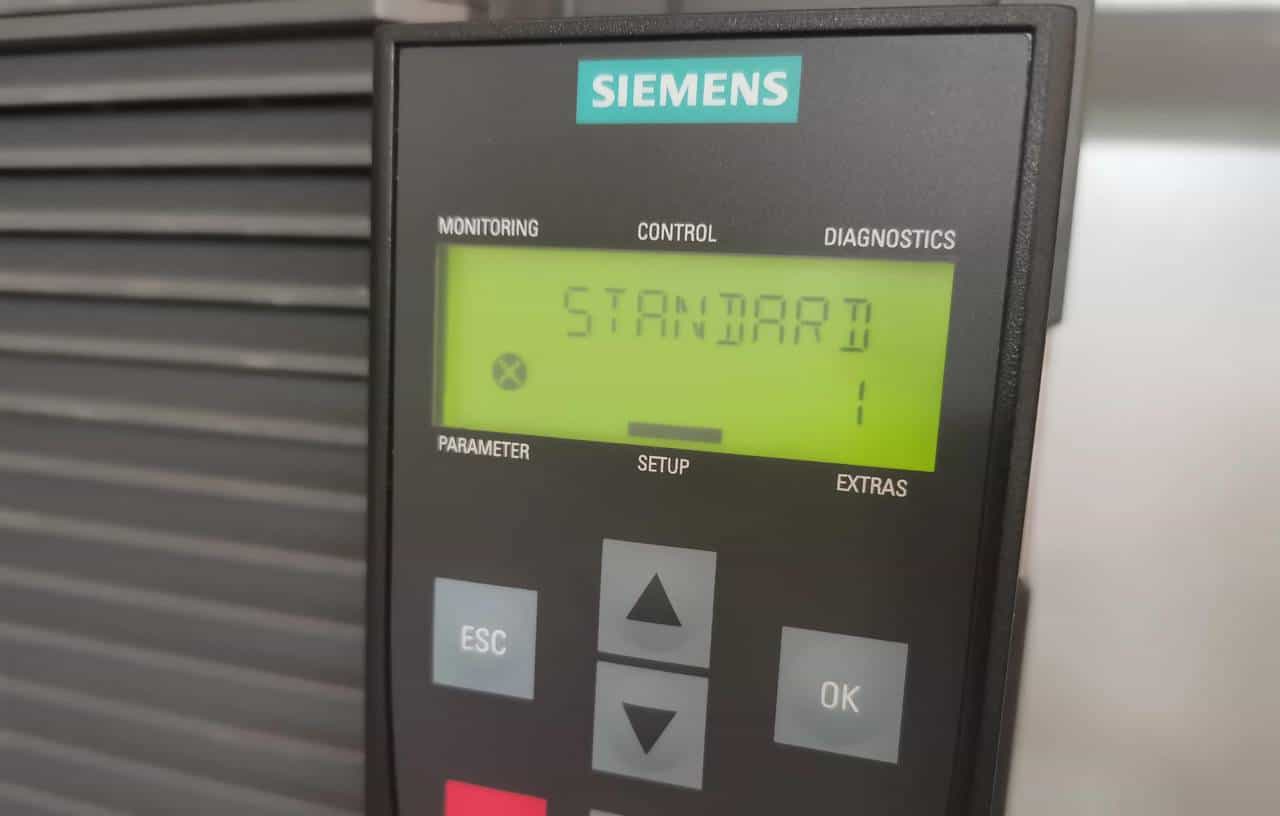

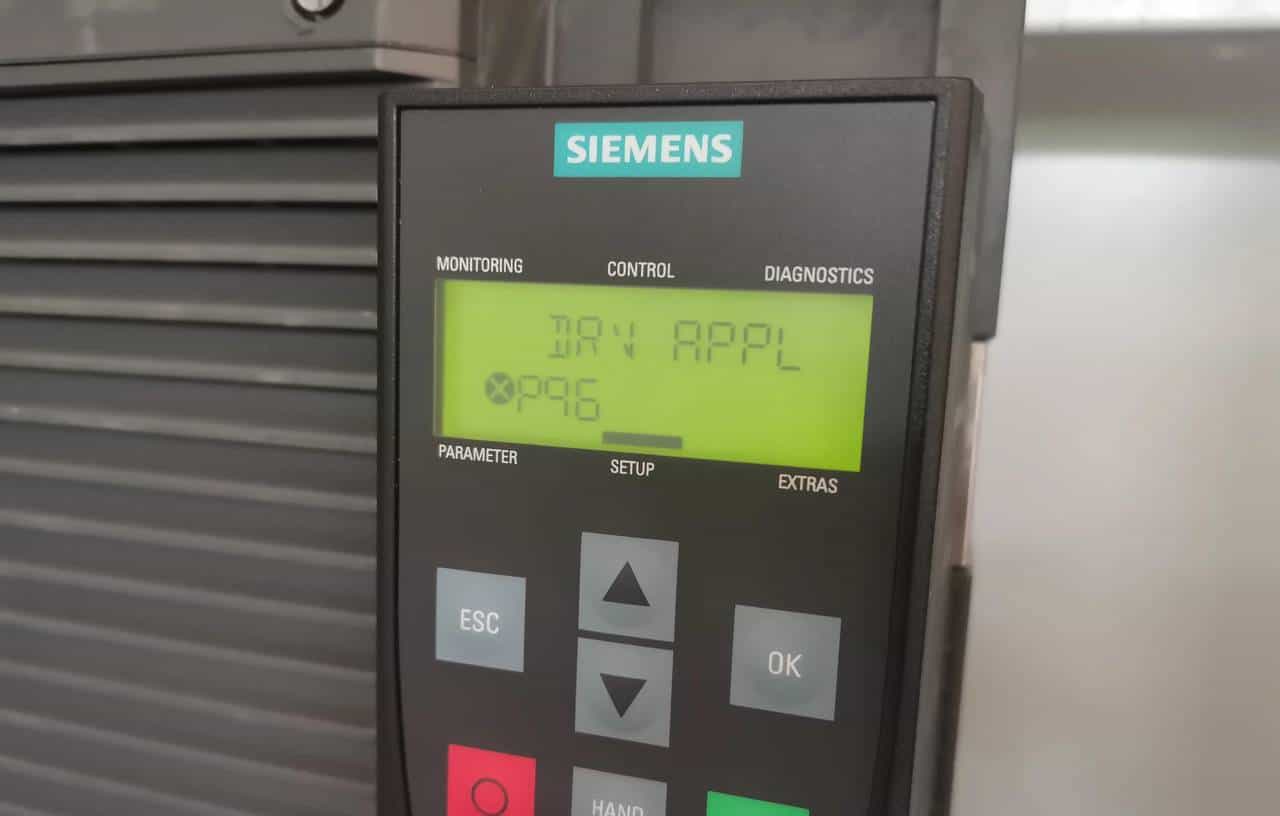

1.应用等级、选择标准模式

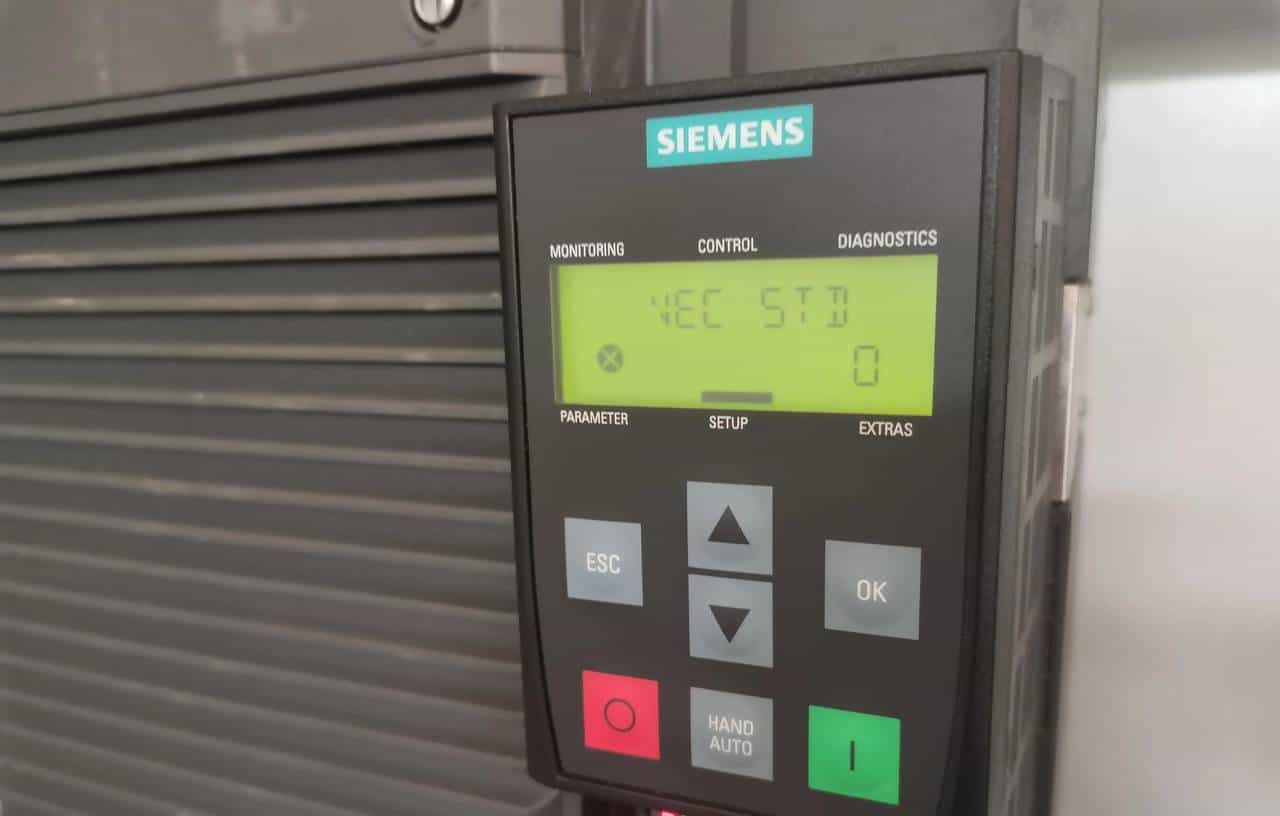

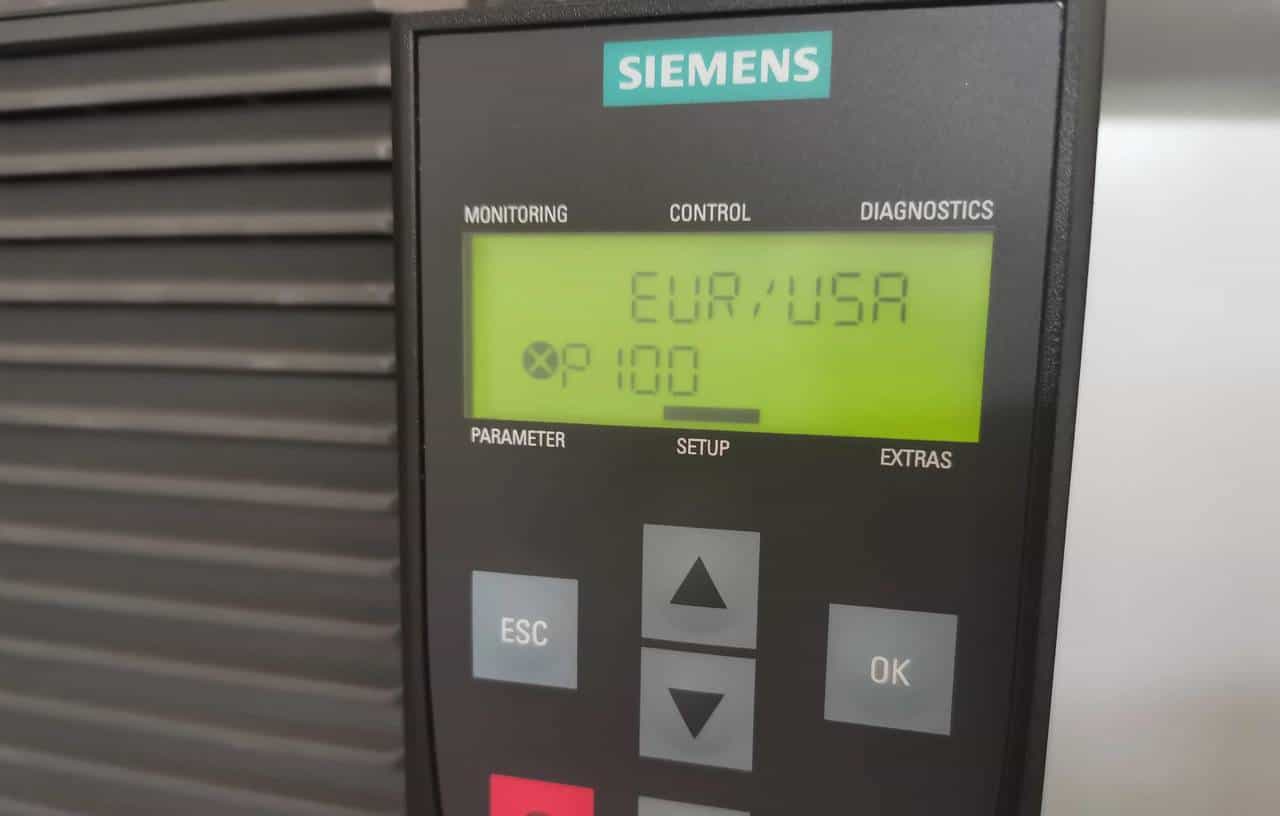

2.设置电机标准、选择0

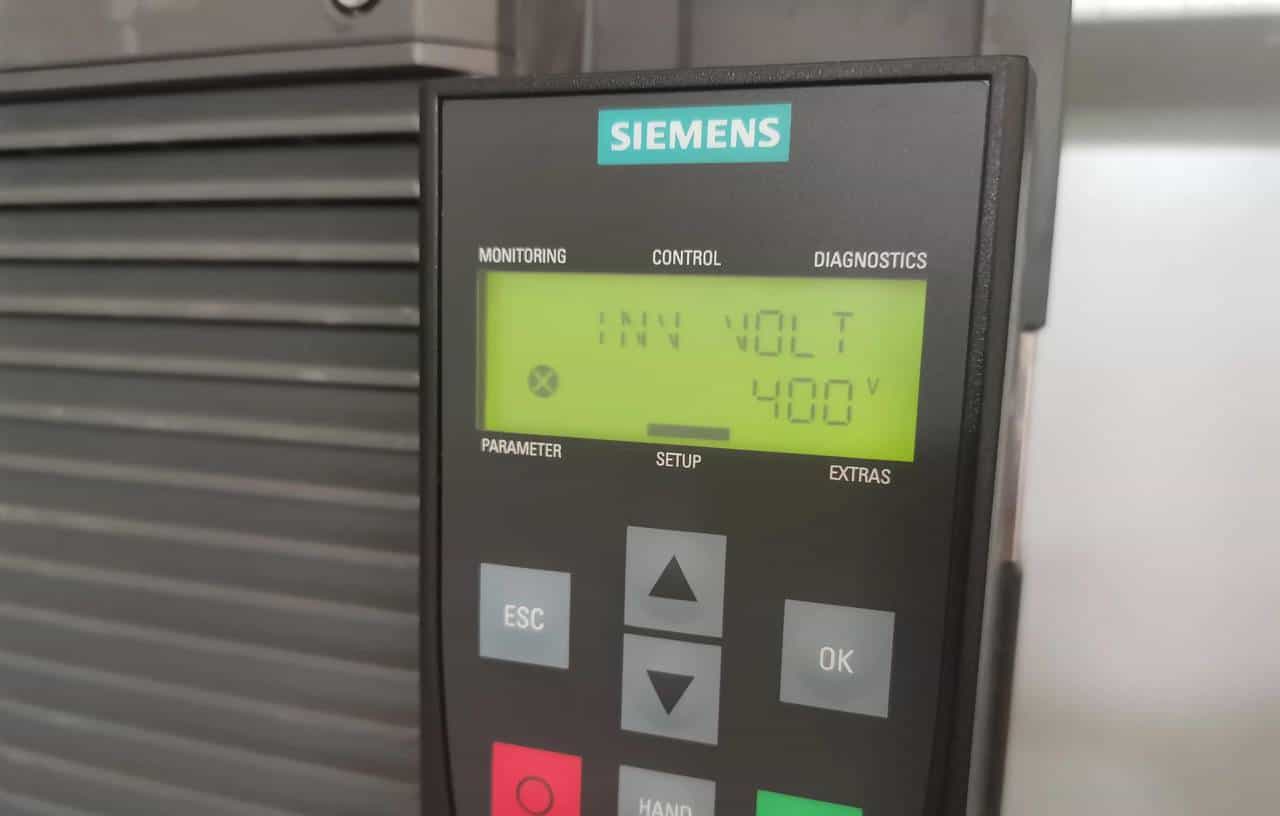

3.设置变频器输入电机

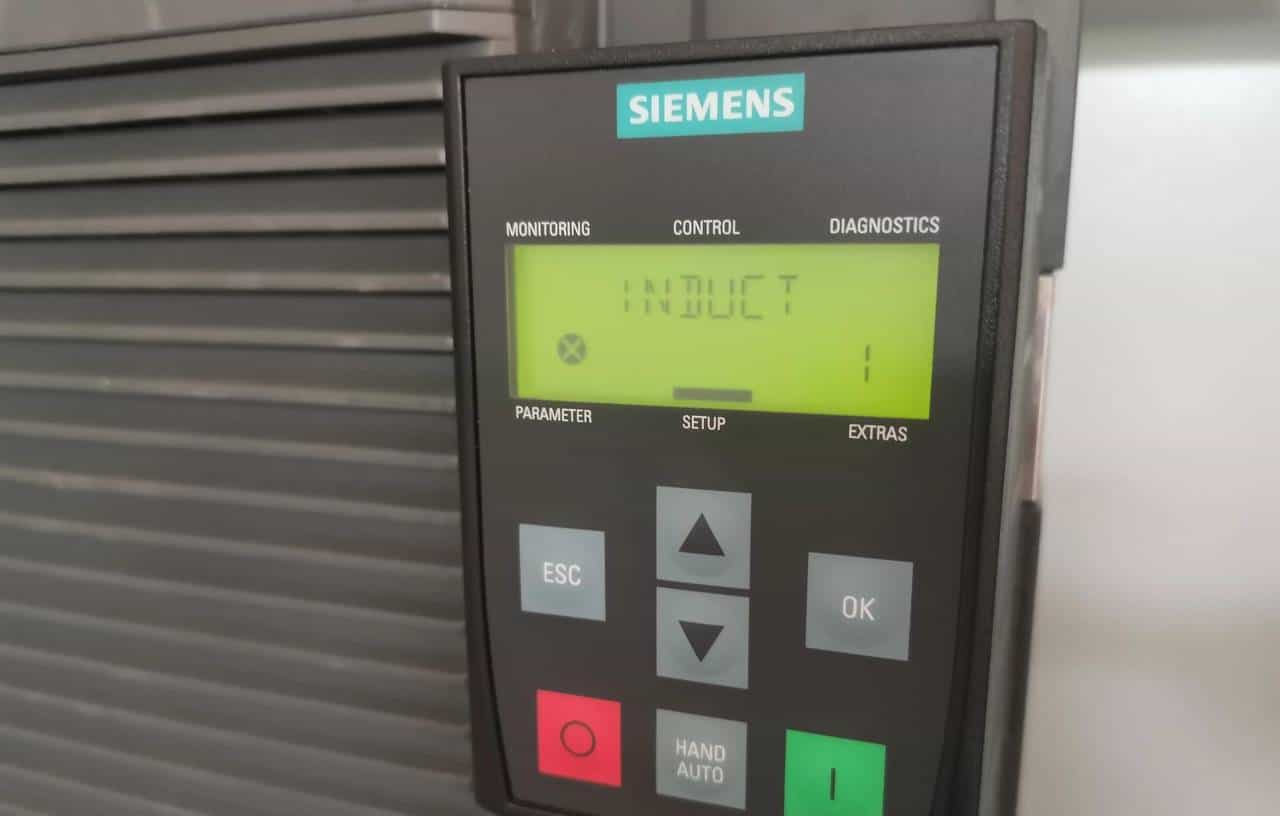

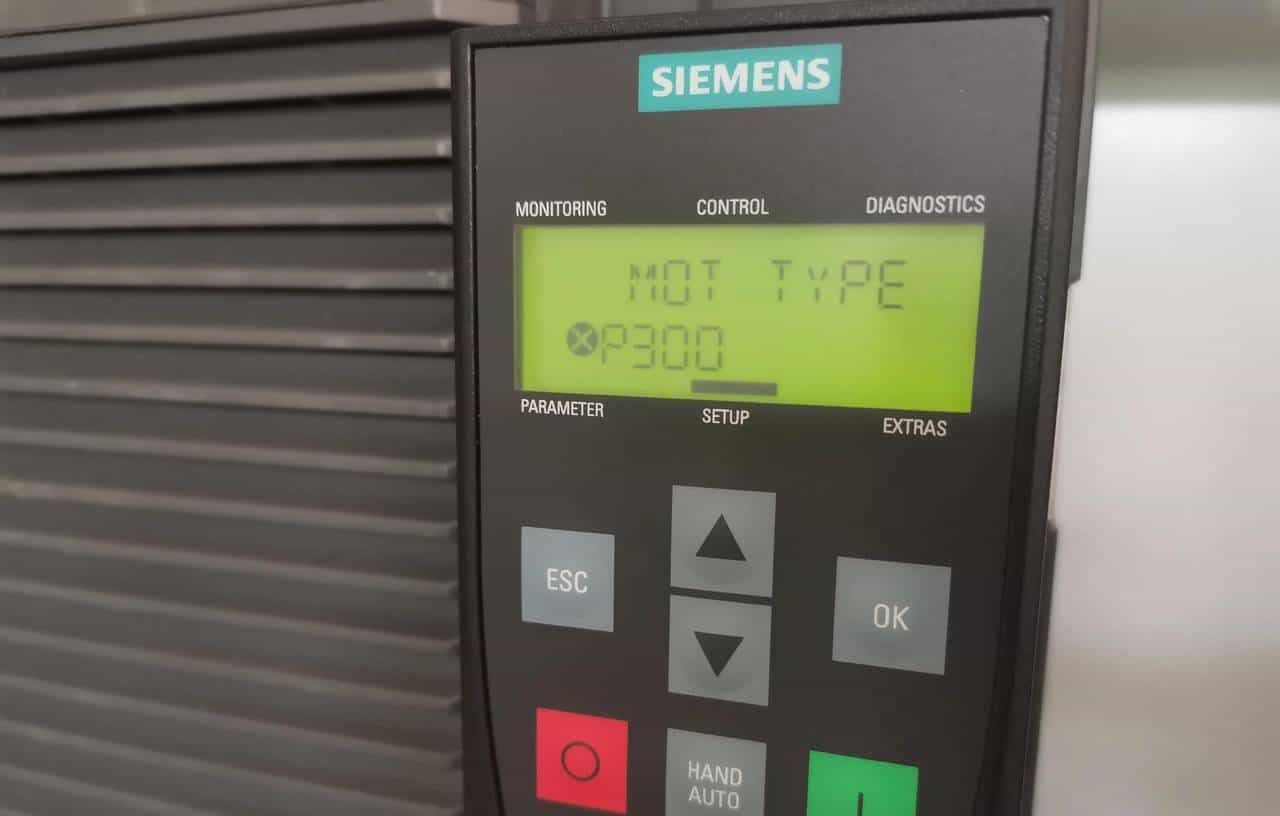

4.设置电机类型、选择类型1异步电机

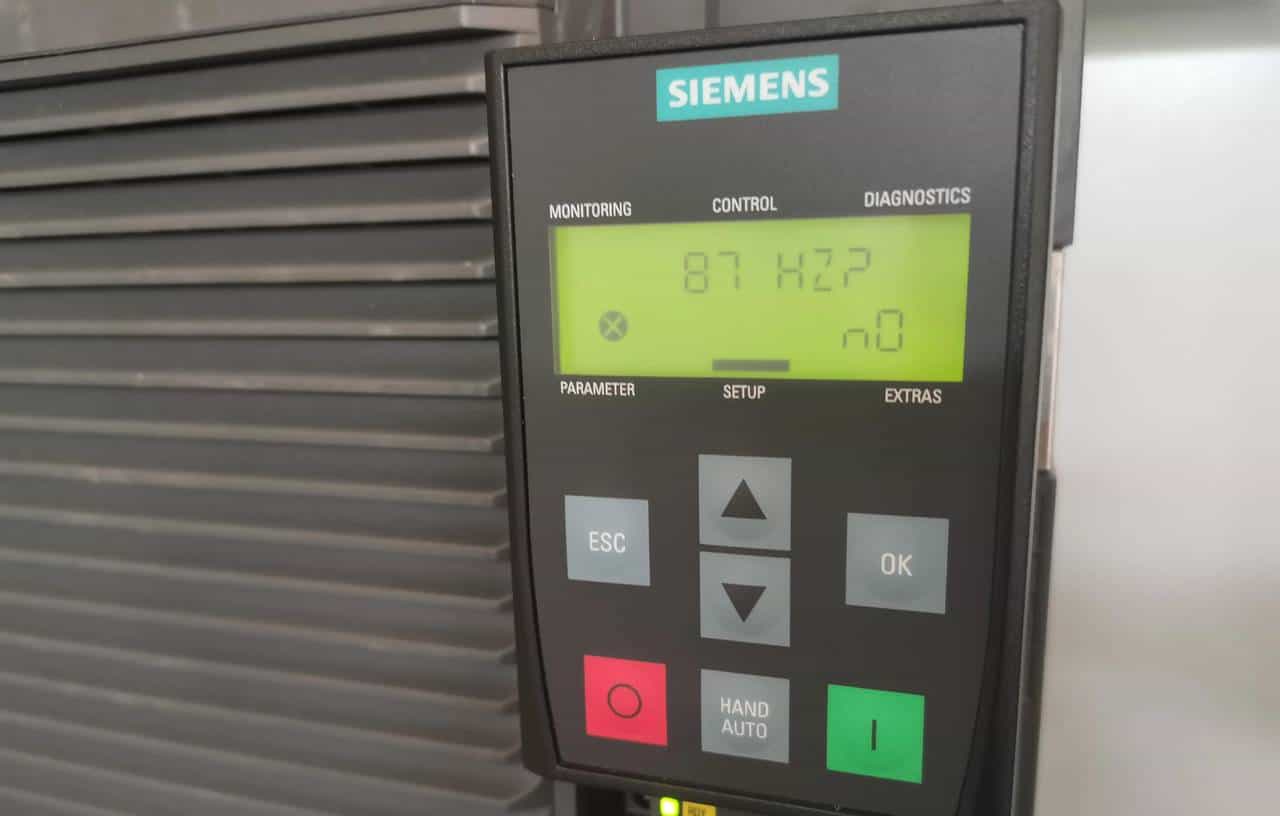

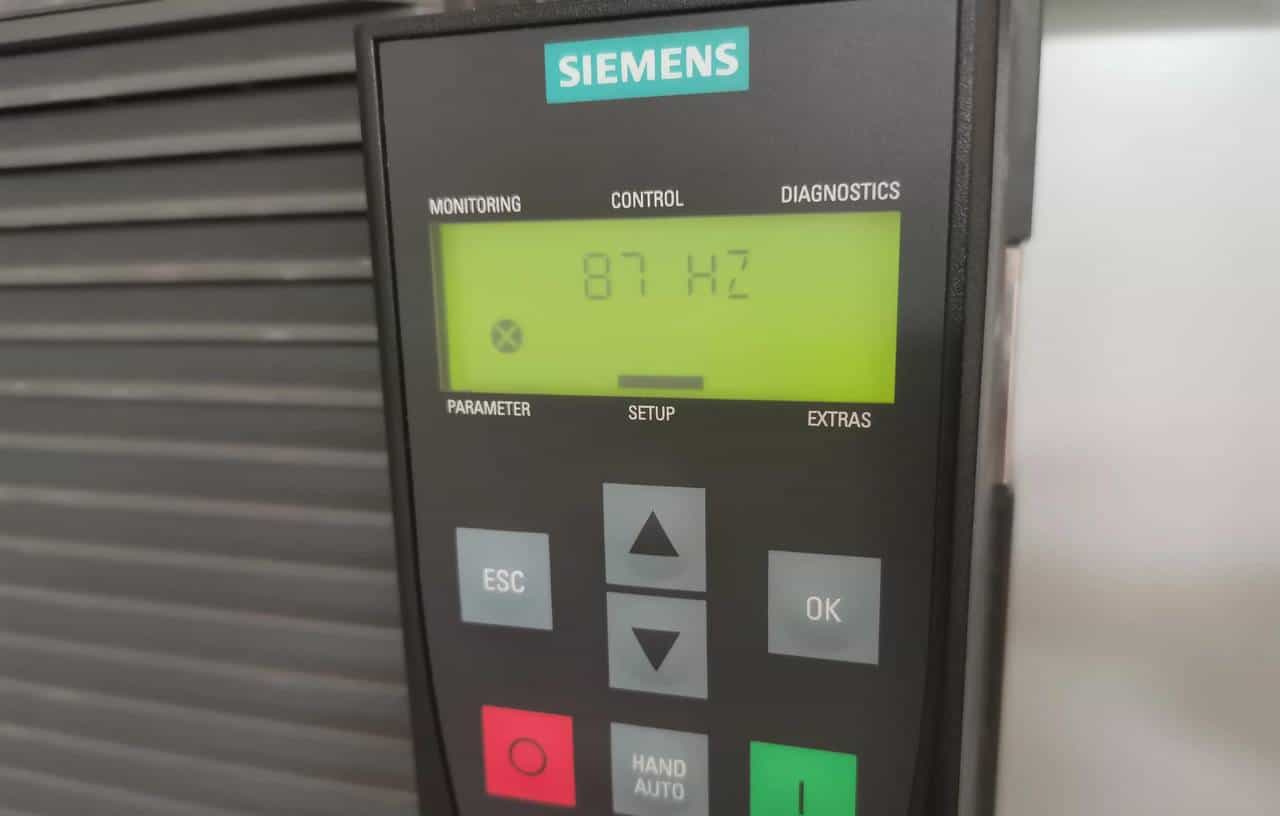

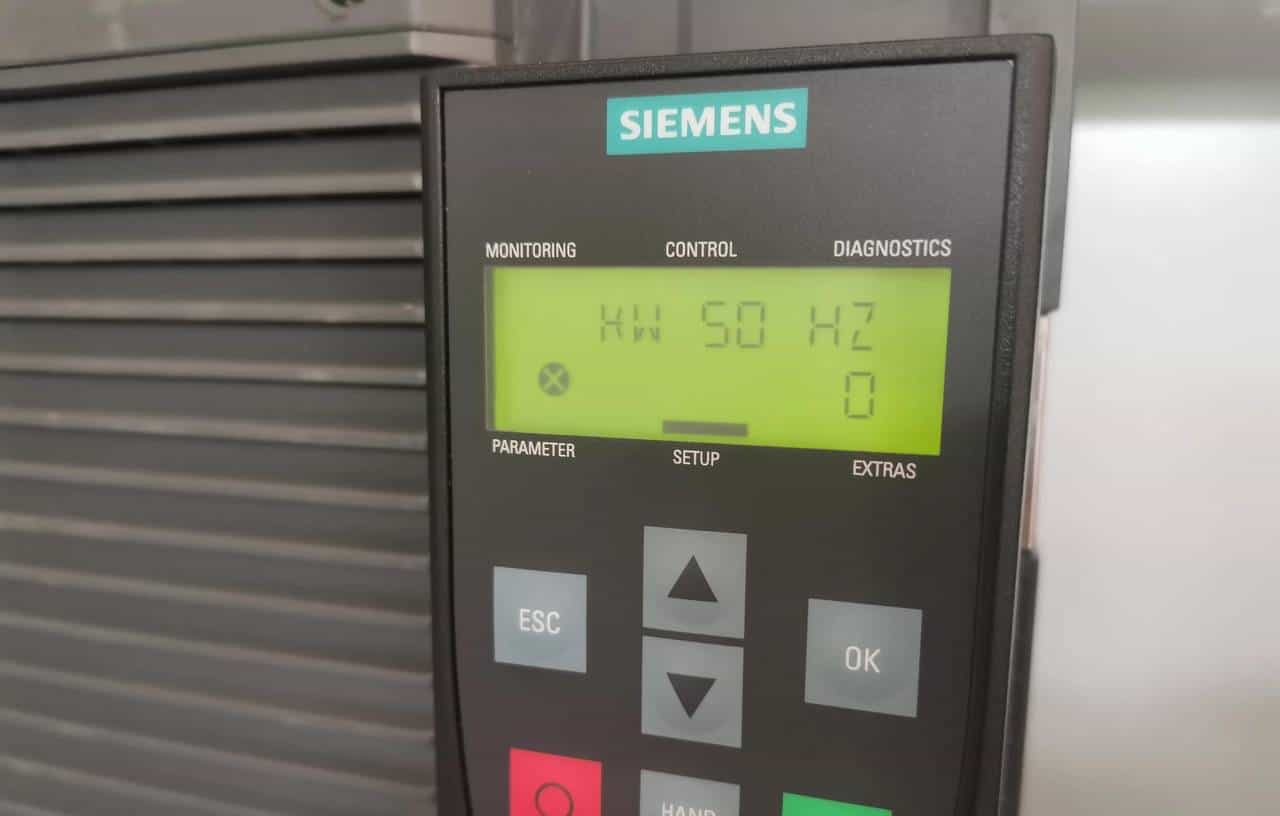

5.87Hz运行选择no

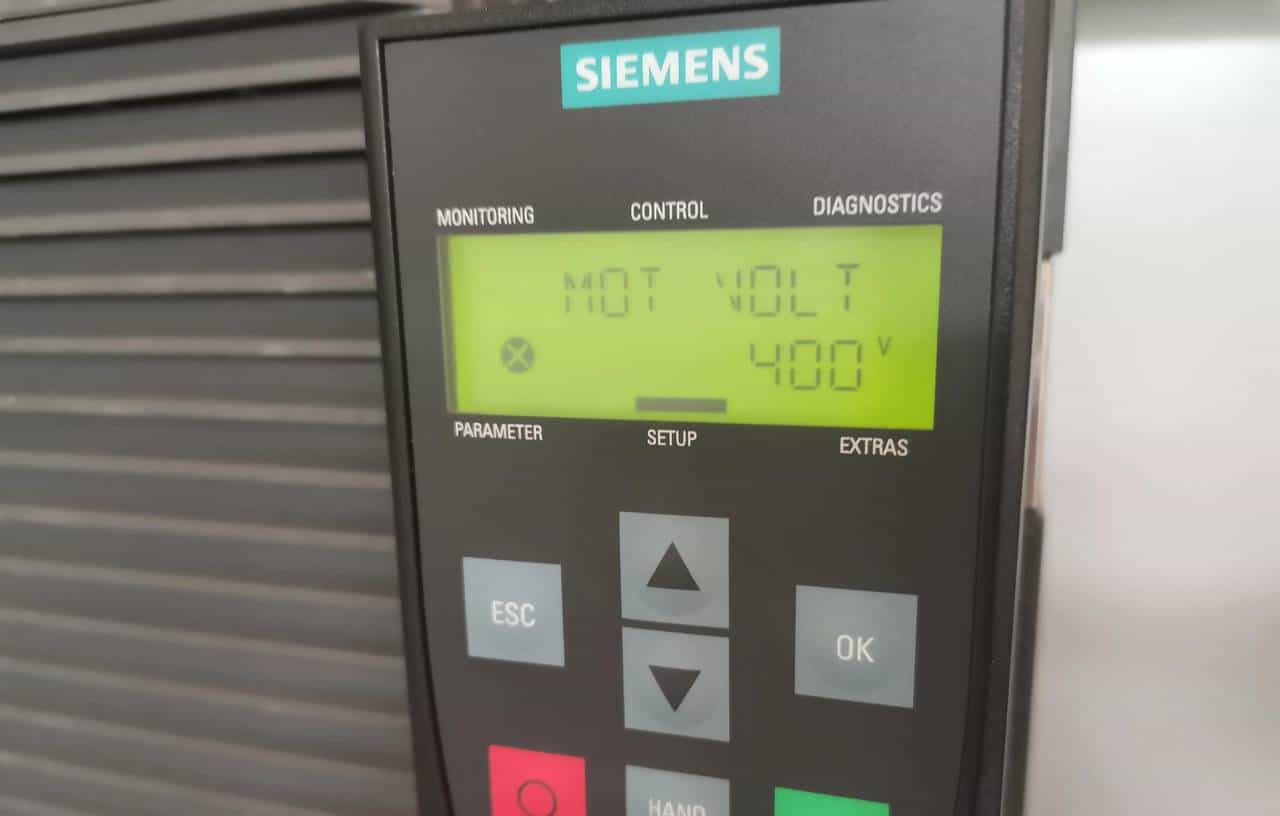

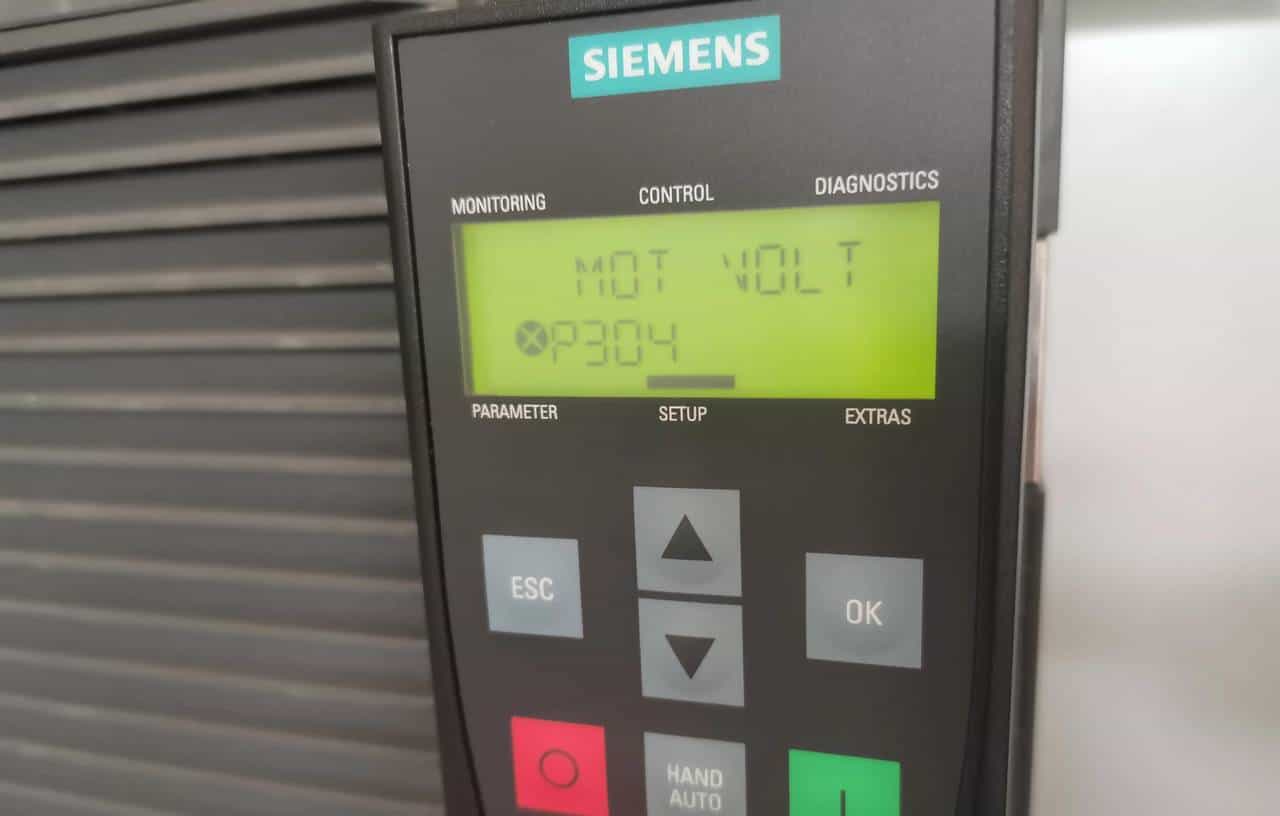

6.设置电机电压按铭牌参数400V

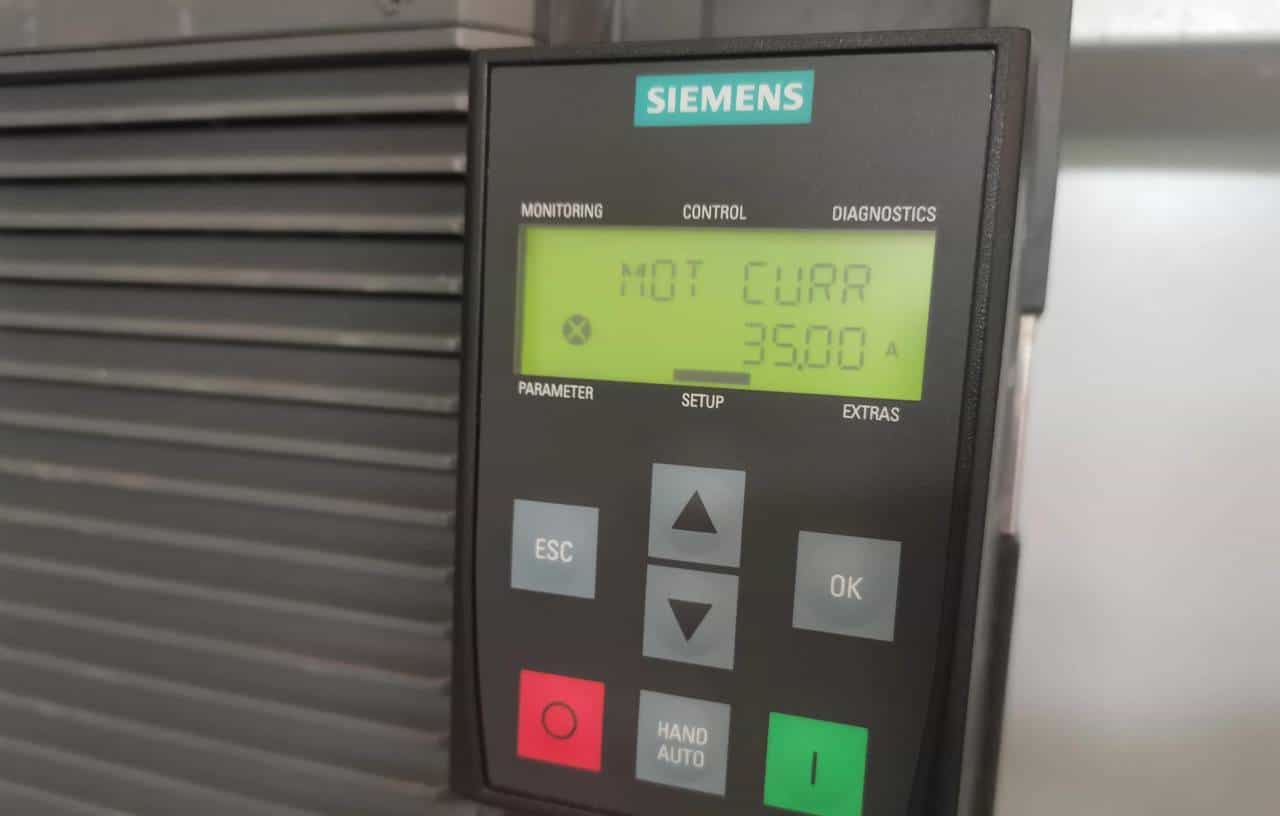

7.设置电机电流按铭牌参数35A

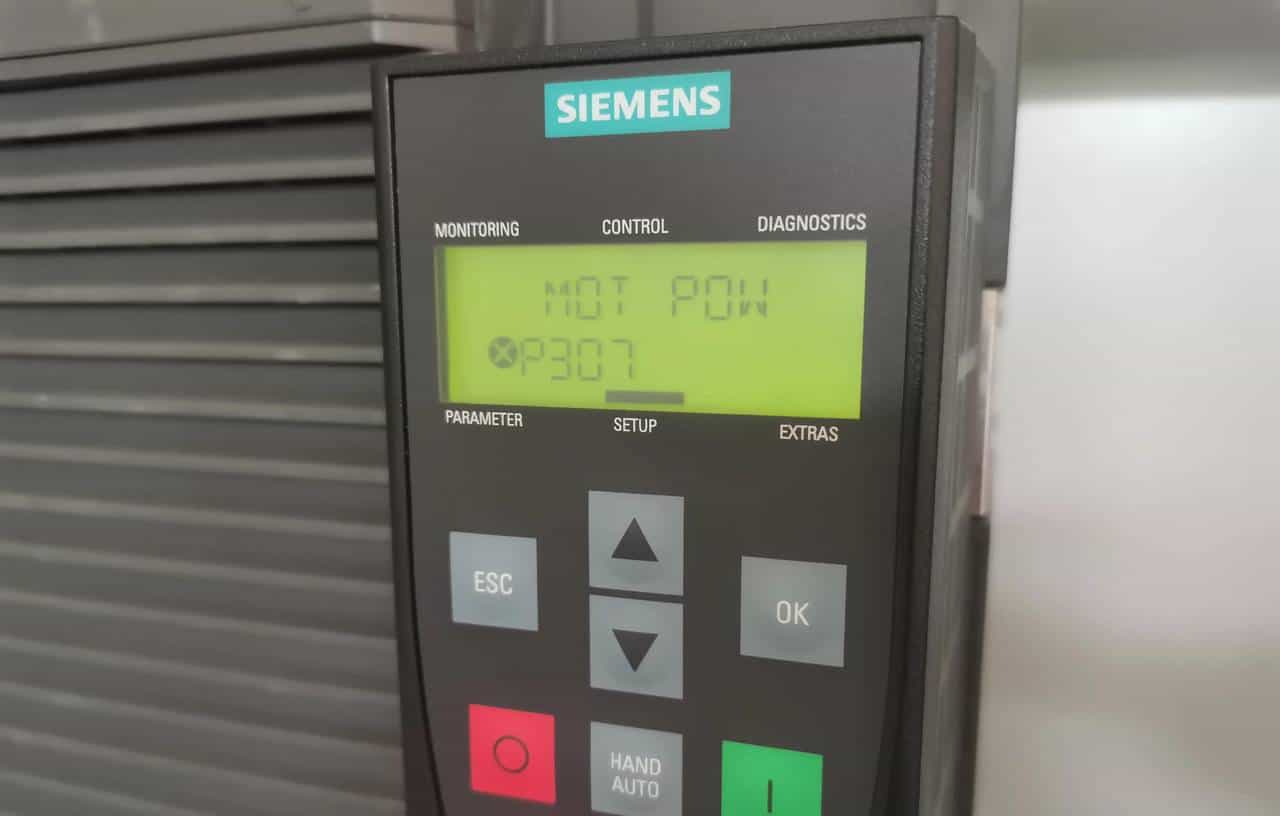

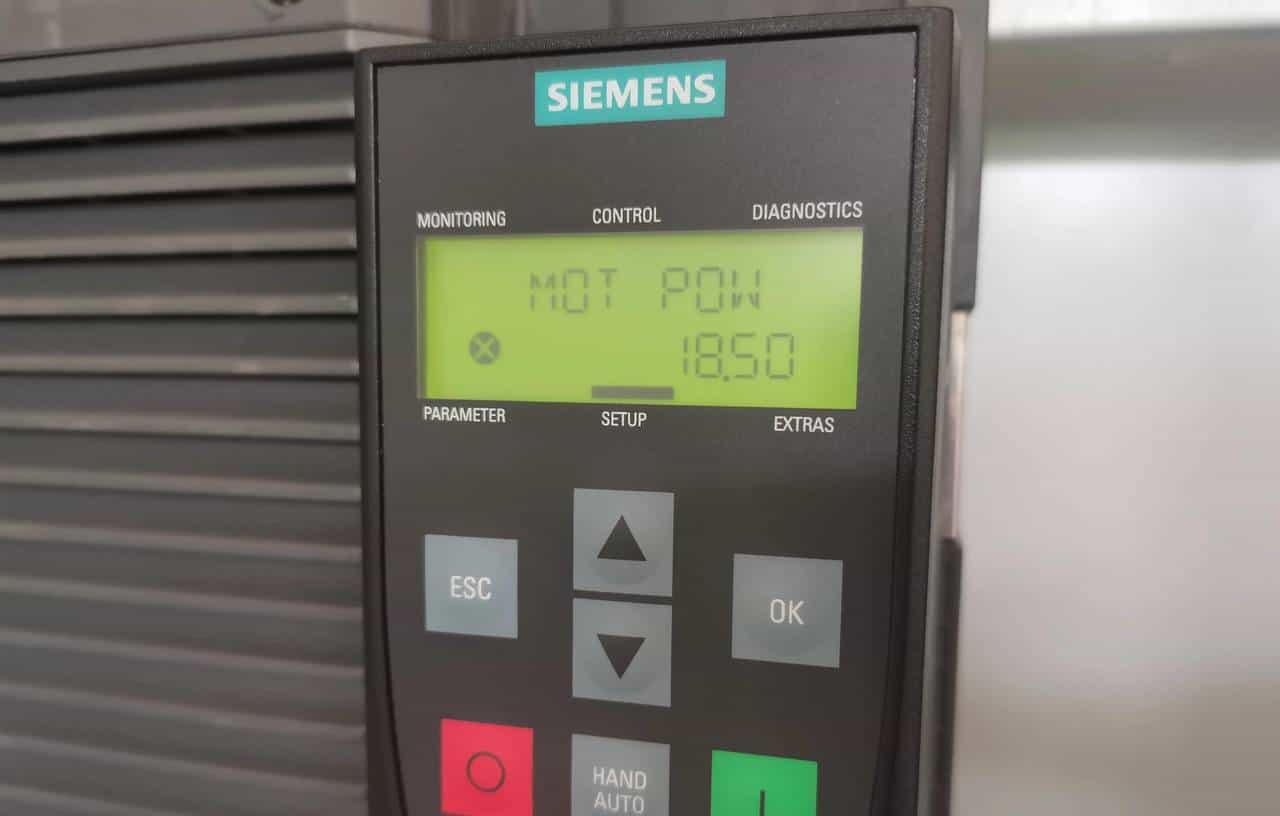

8.设置电机功率按铭牌参数18.5KW

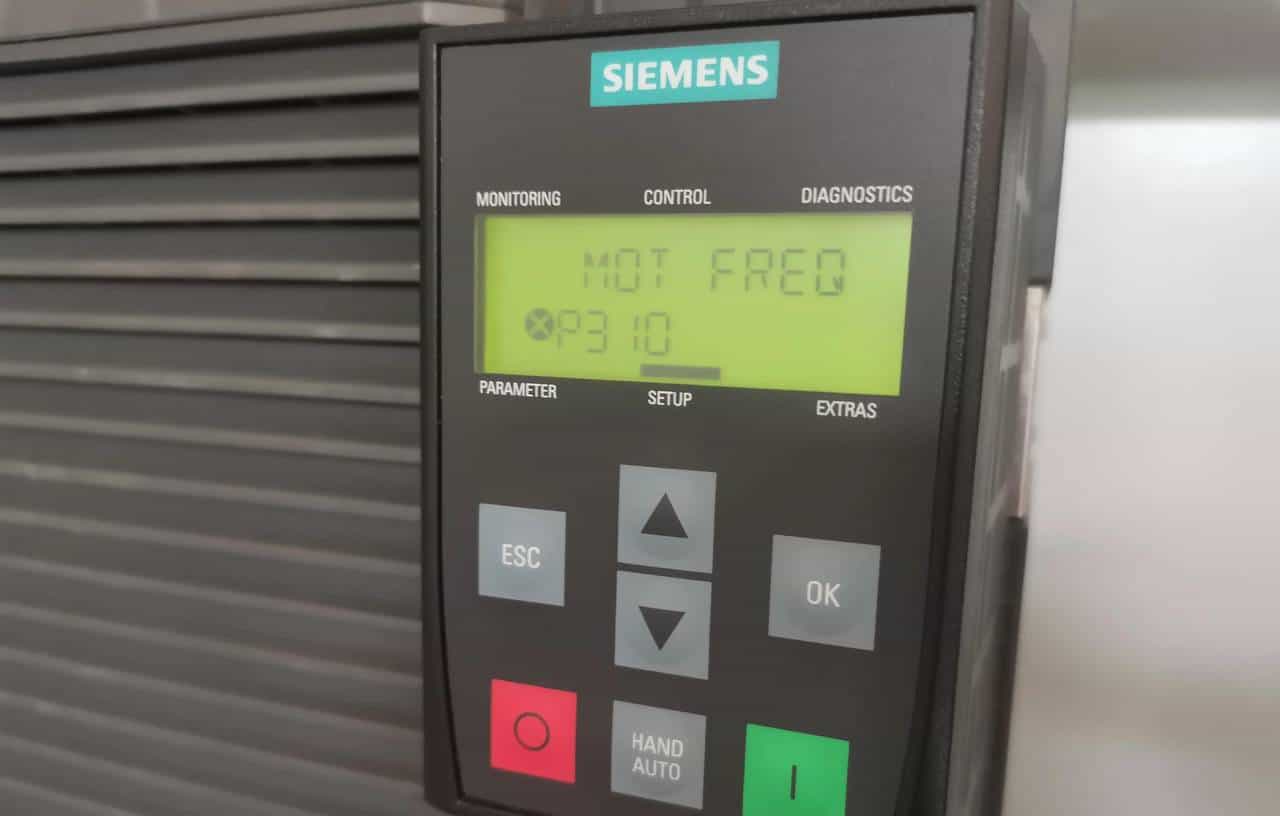

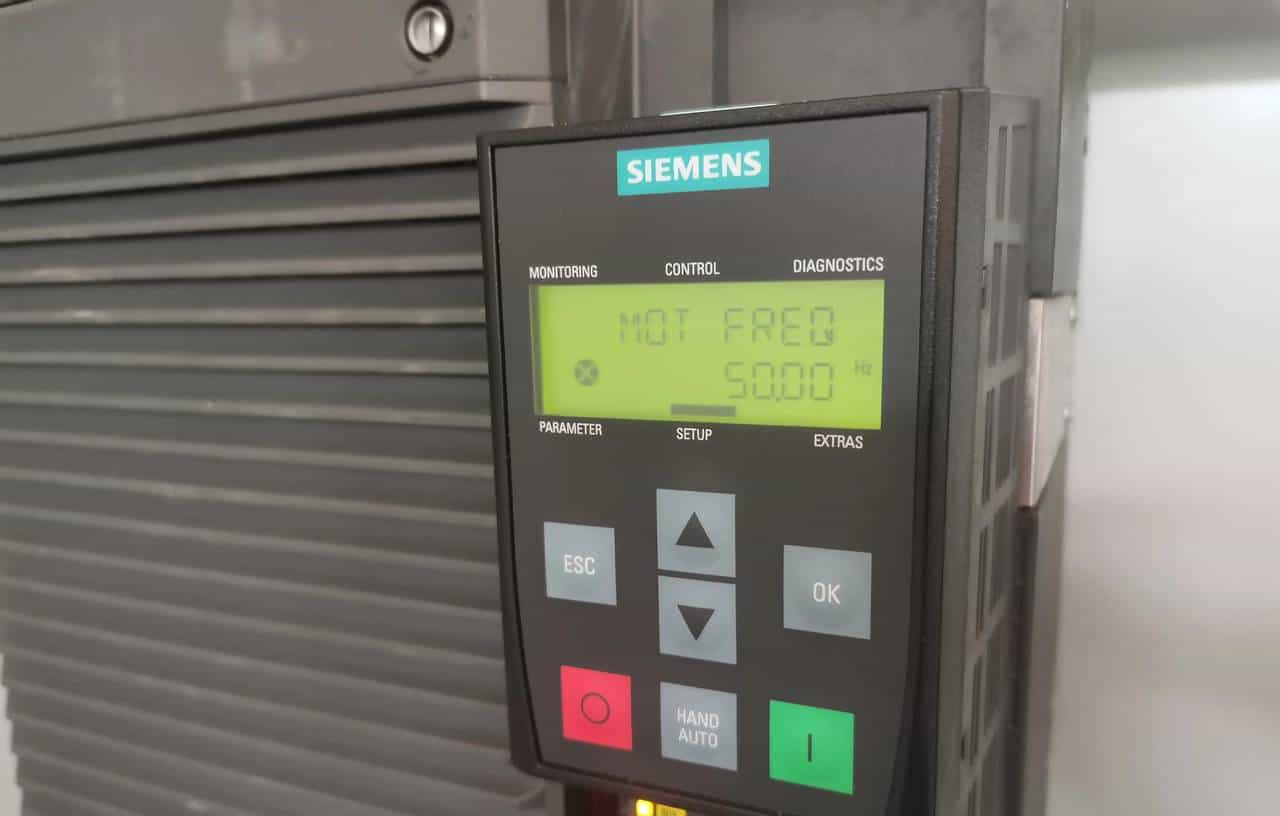

9.设置电机频率50HZ

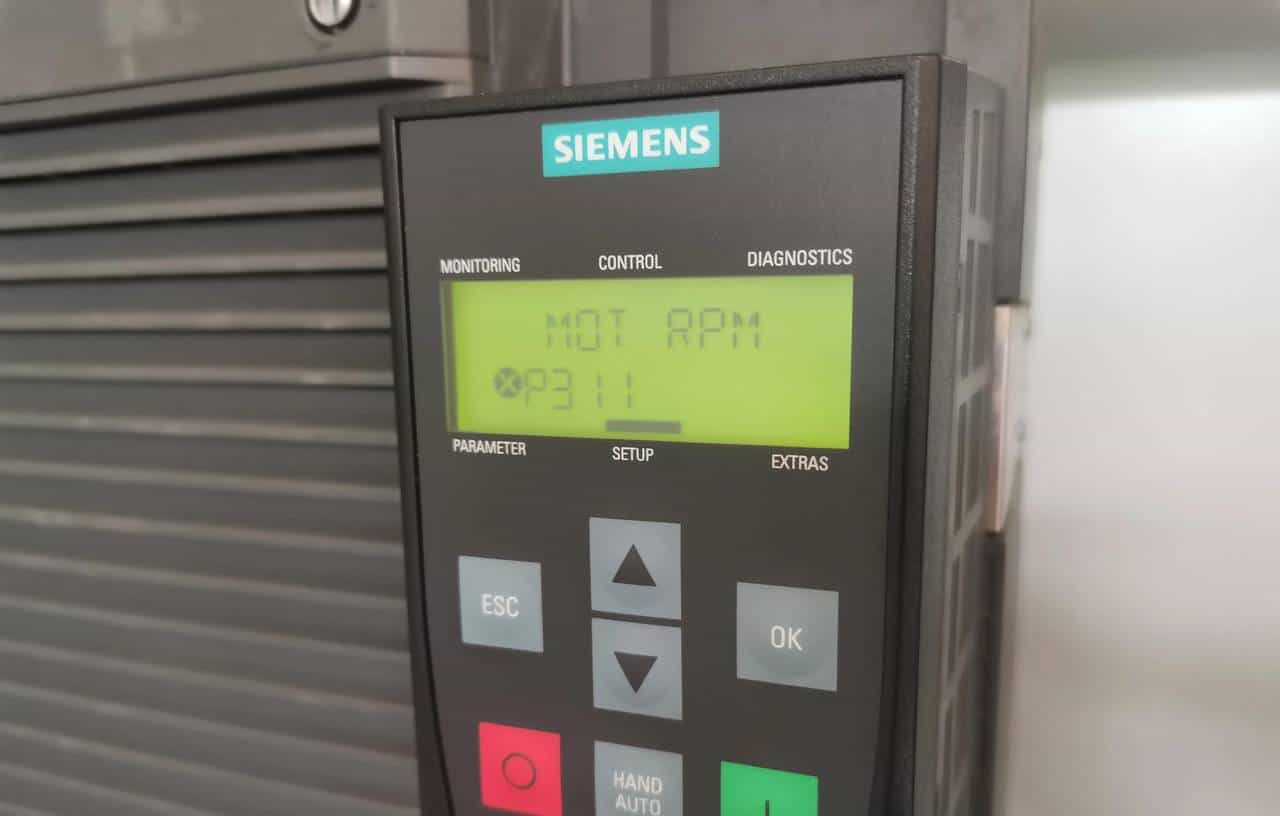

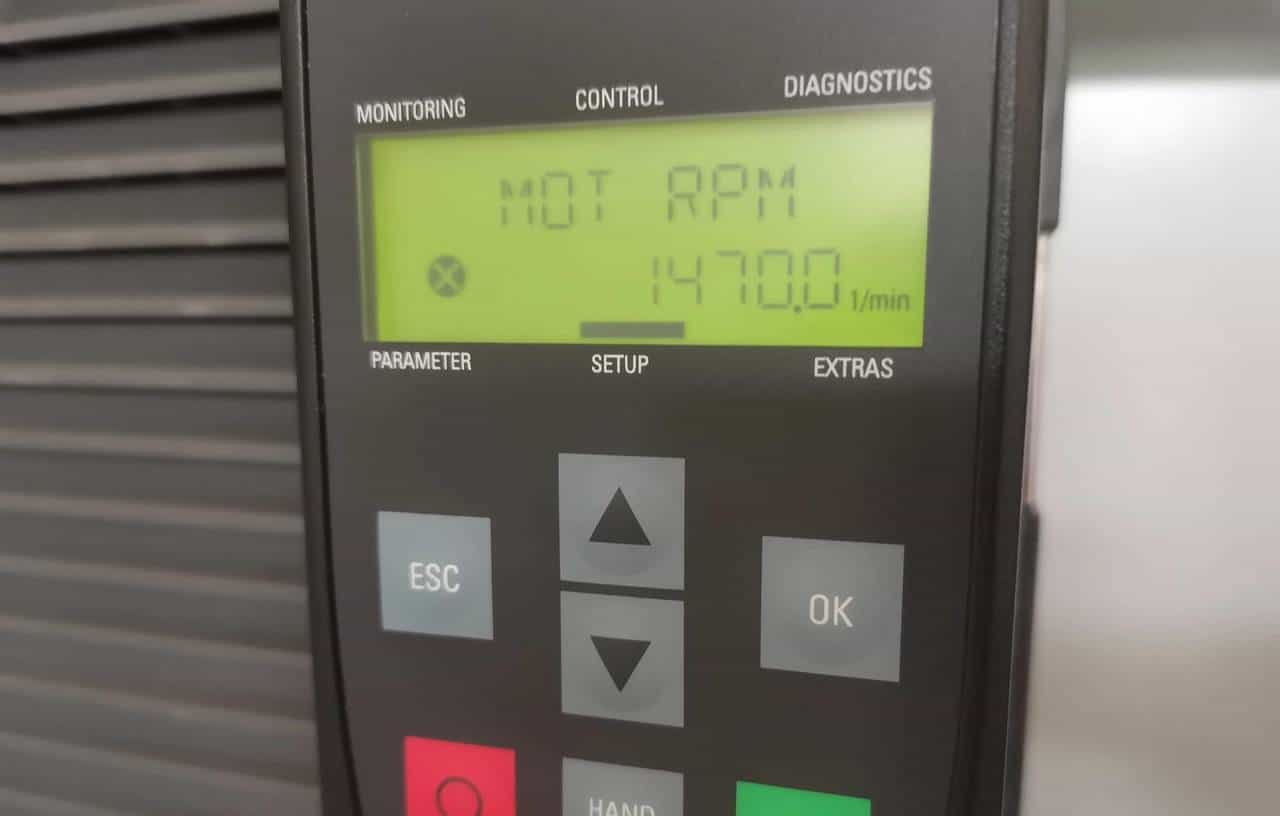

10.设置电机转速按铭牌参数1470

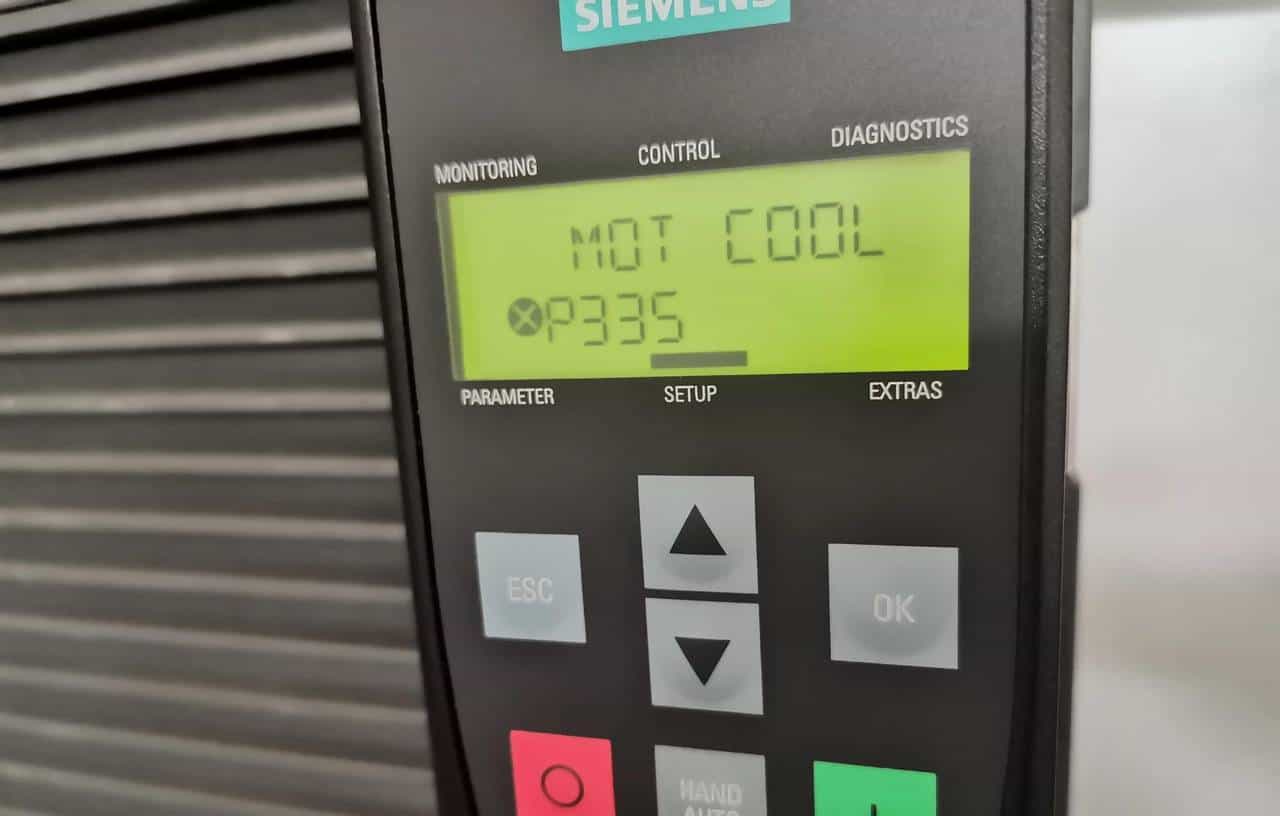

11.设置电机冷却方式、选模式0自冷却

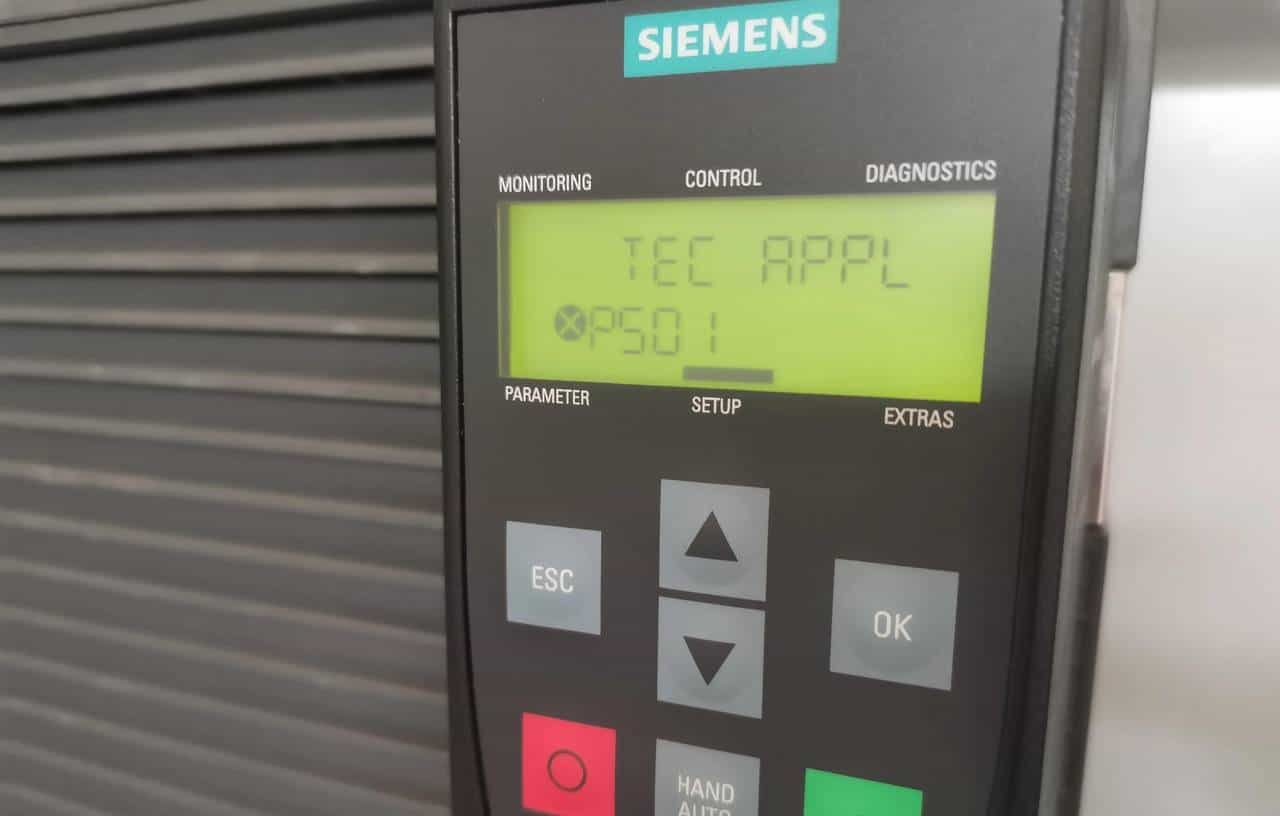

12.设置工艺应用、选择模式0恒定负载

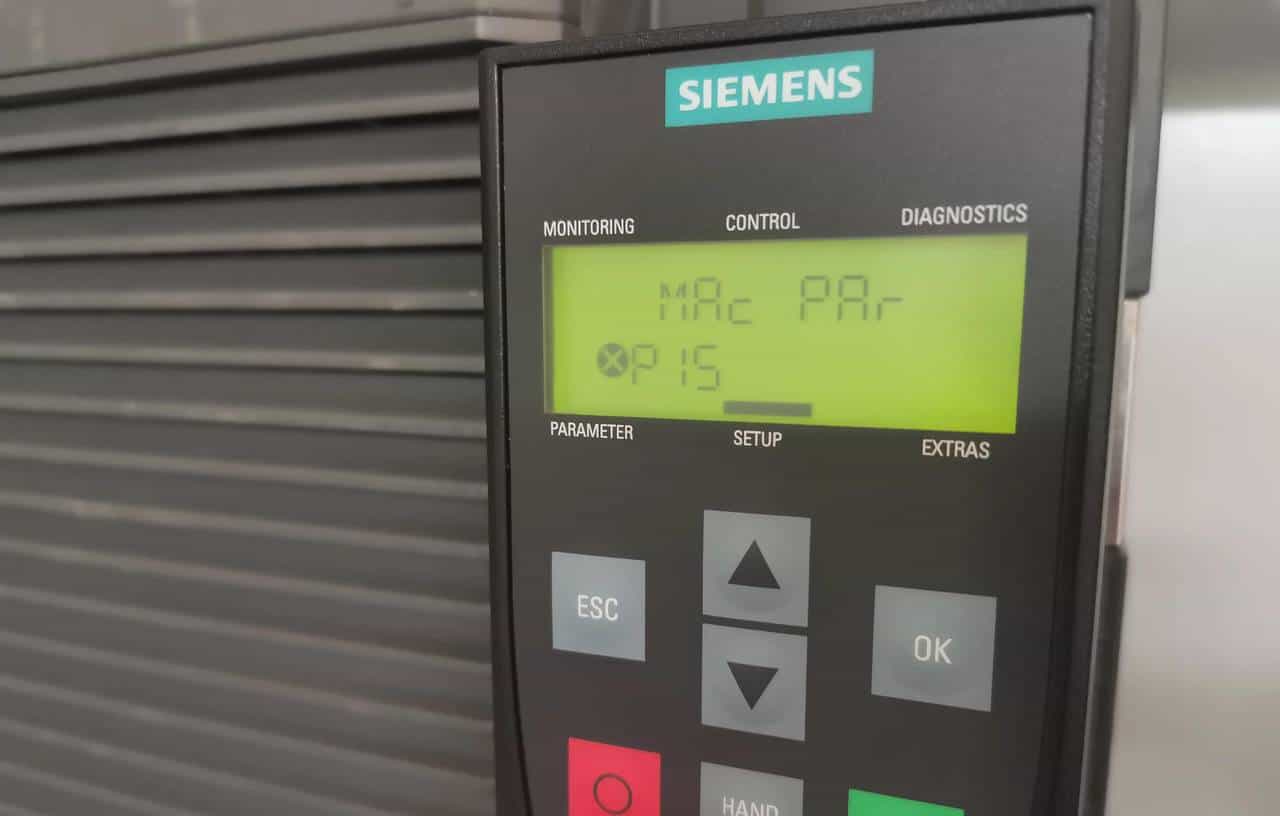

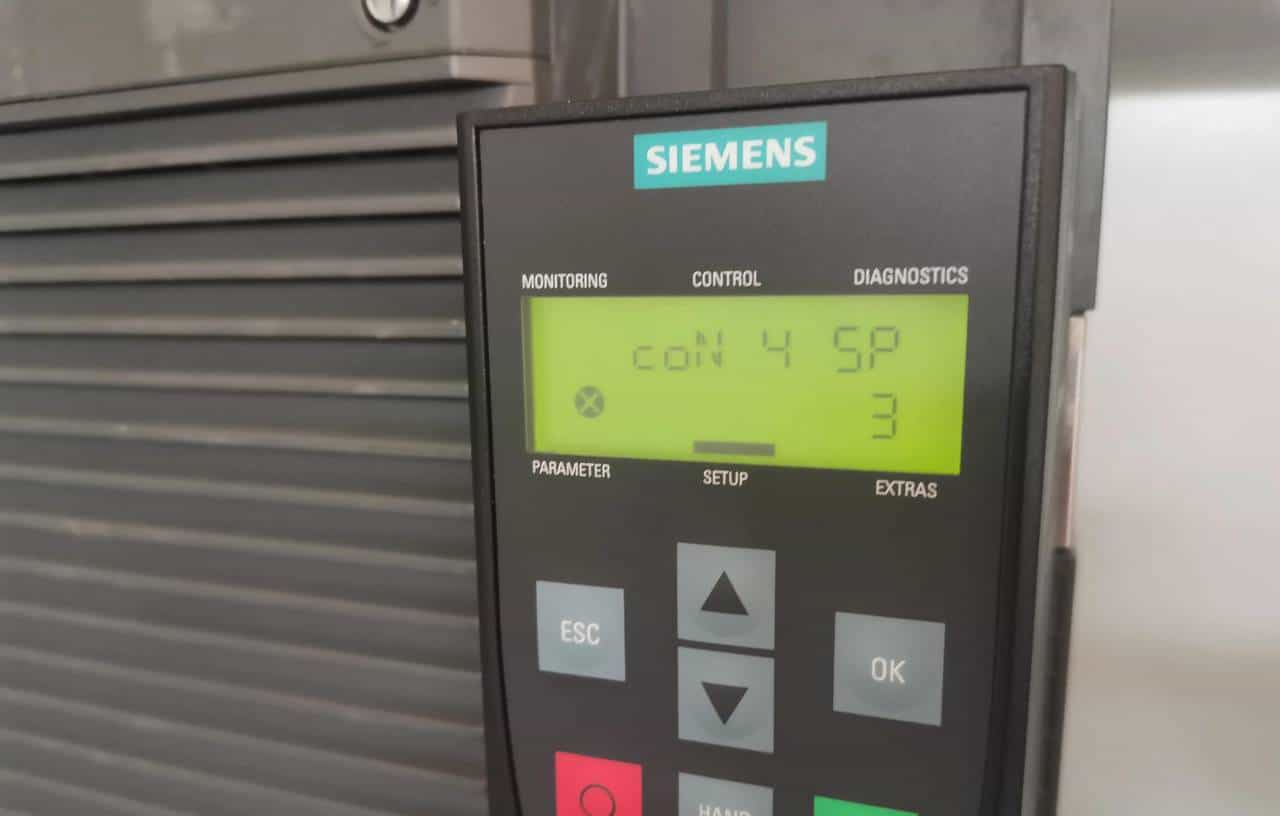

13.设置宏应用、选择3

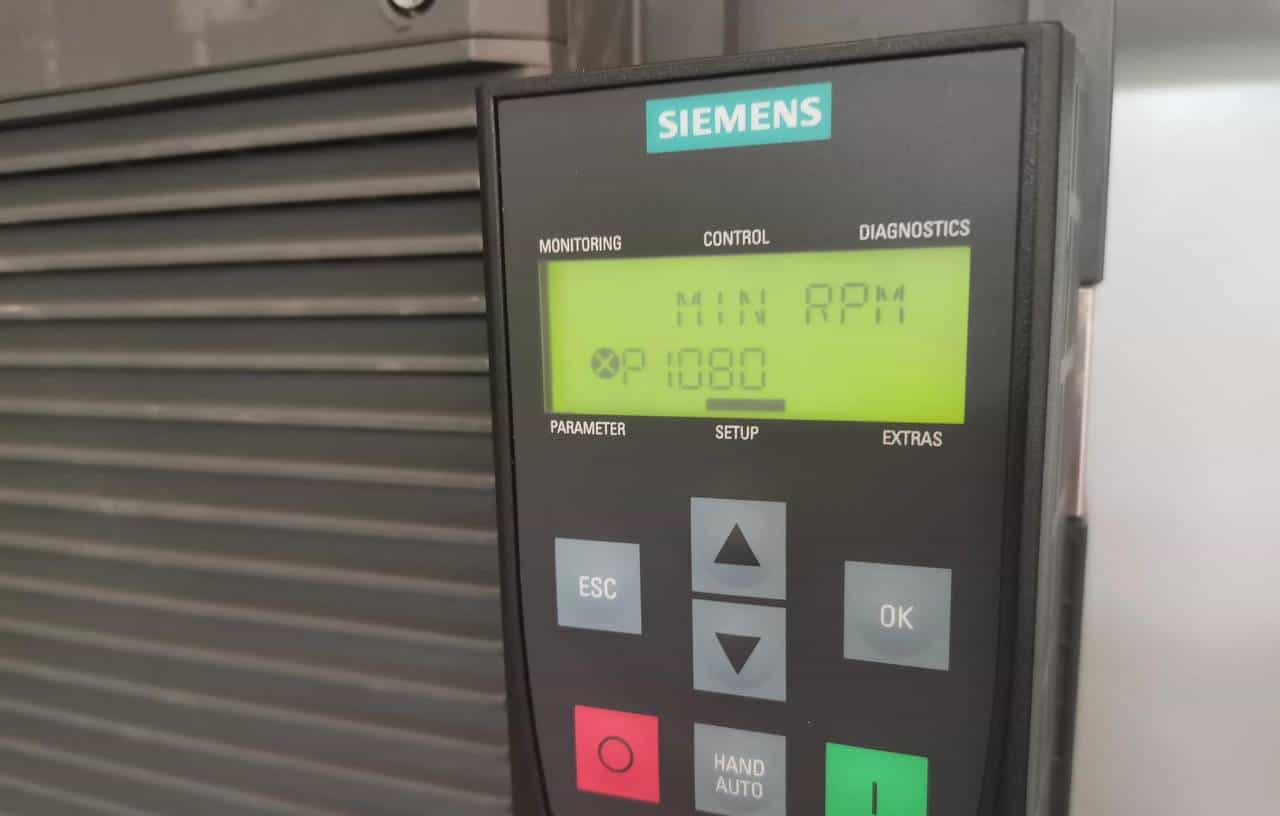

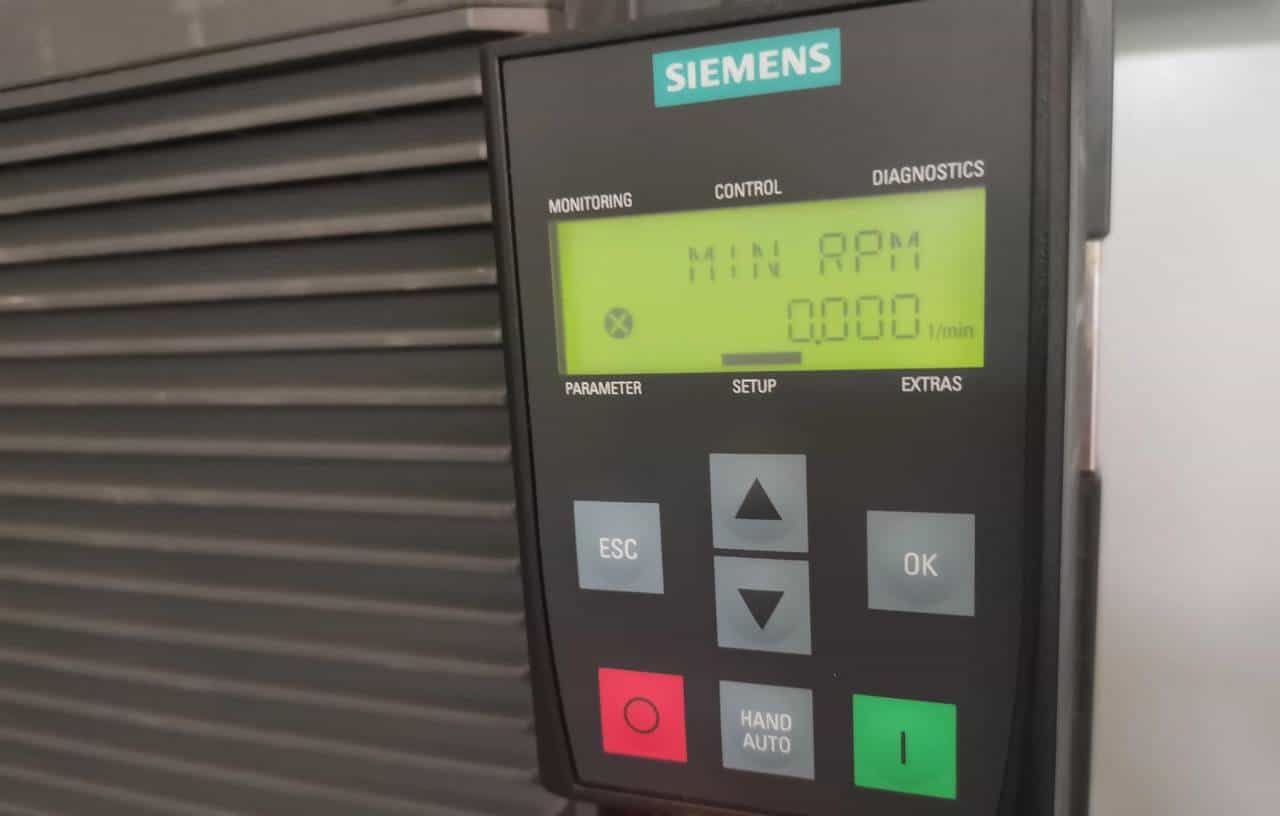

14.设置电机最小转速0

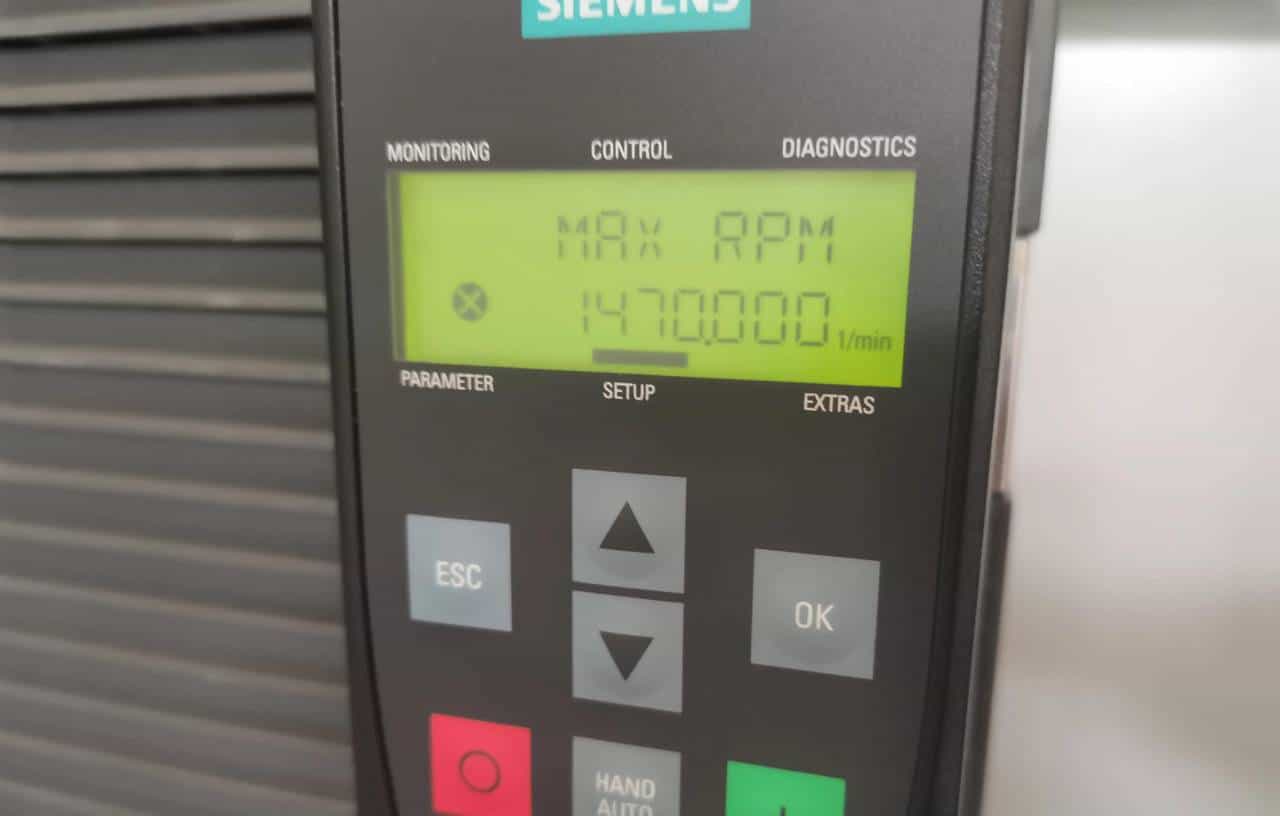

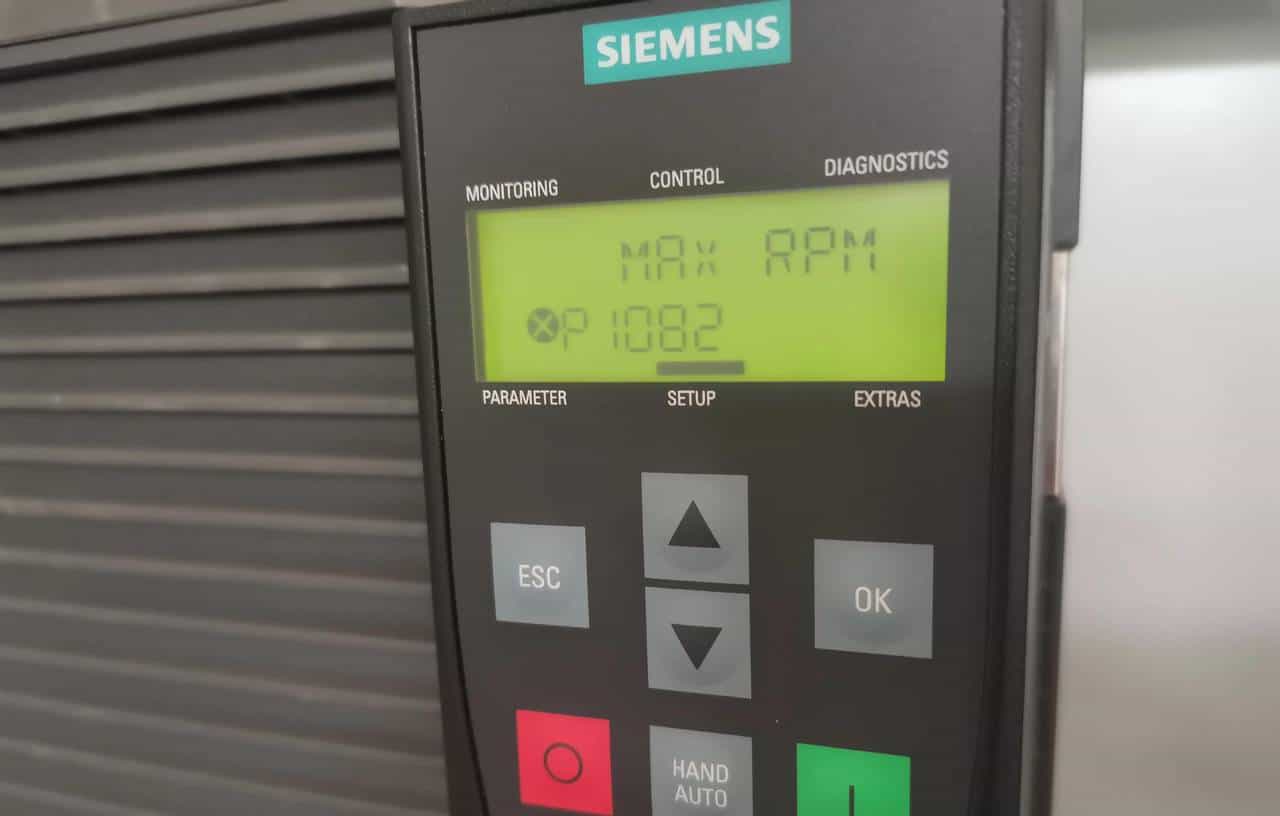

15.设置电机最高转速1470

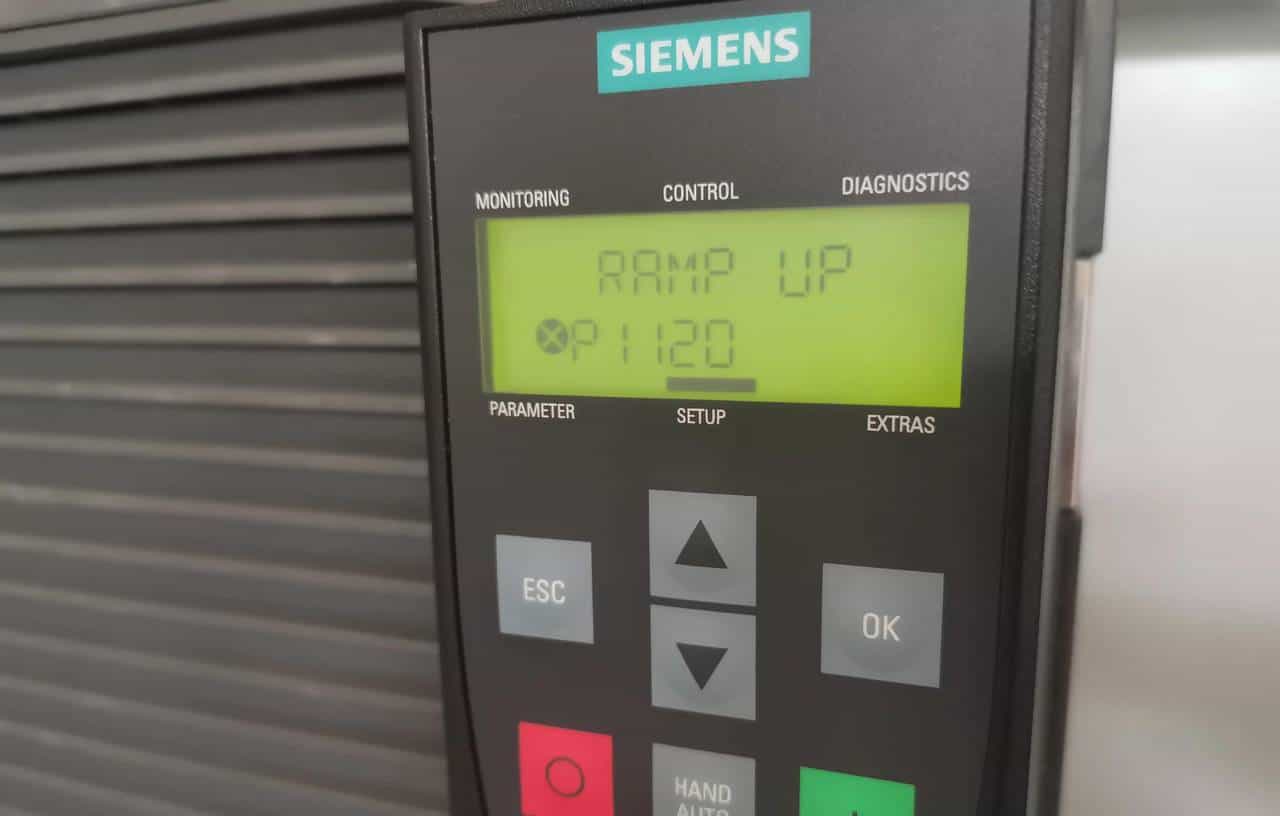

16.设置斜坡上升时间10

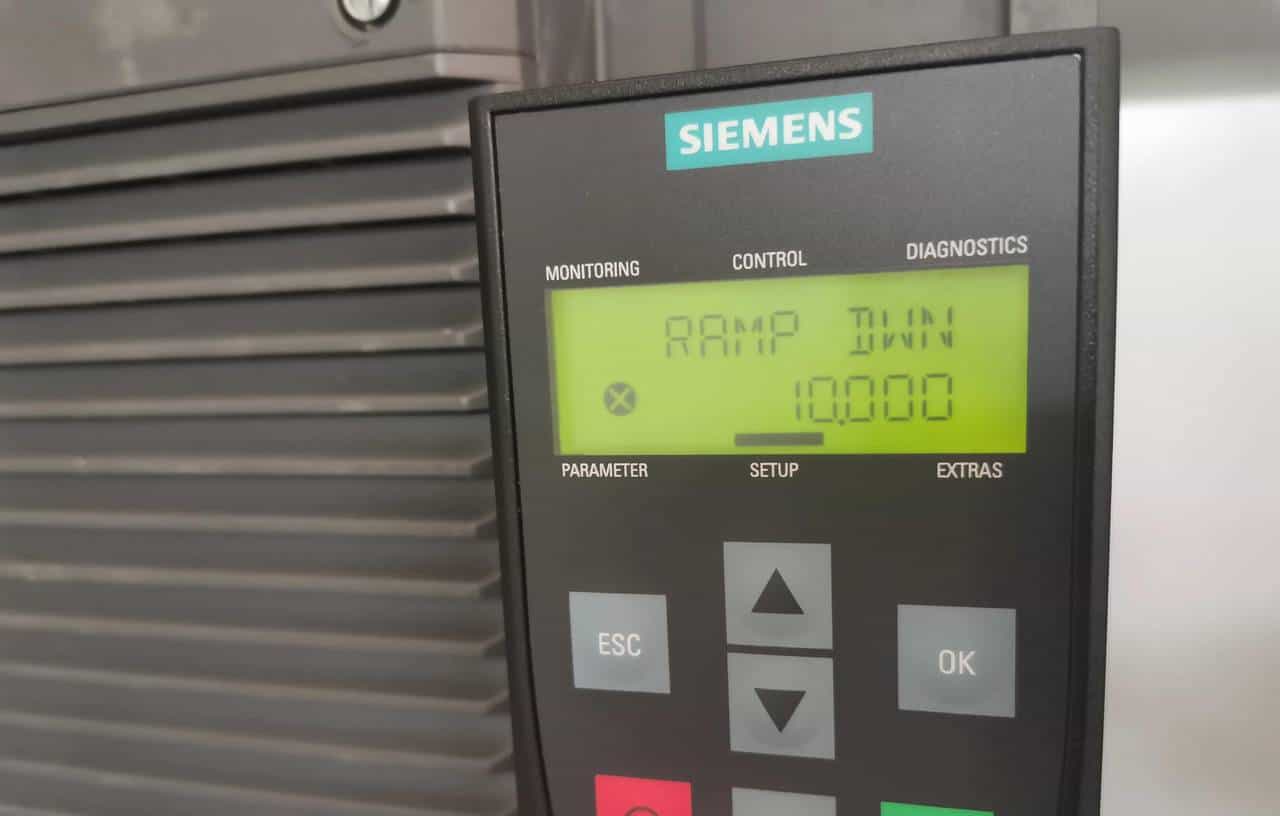

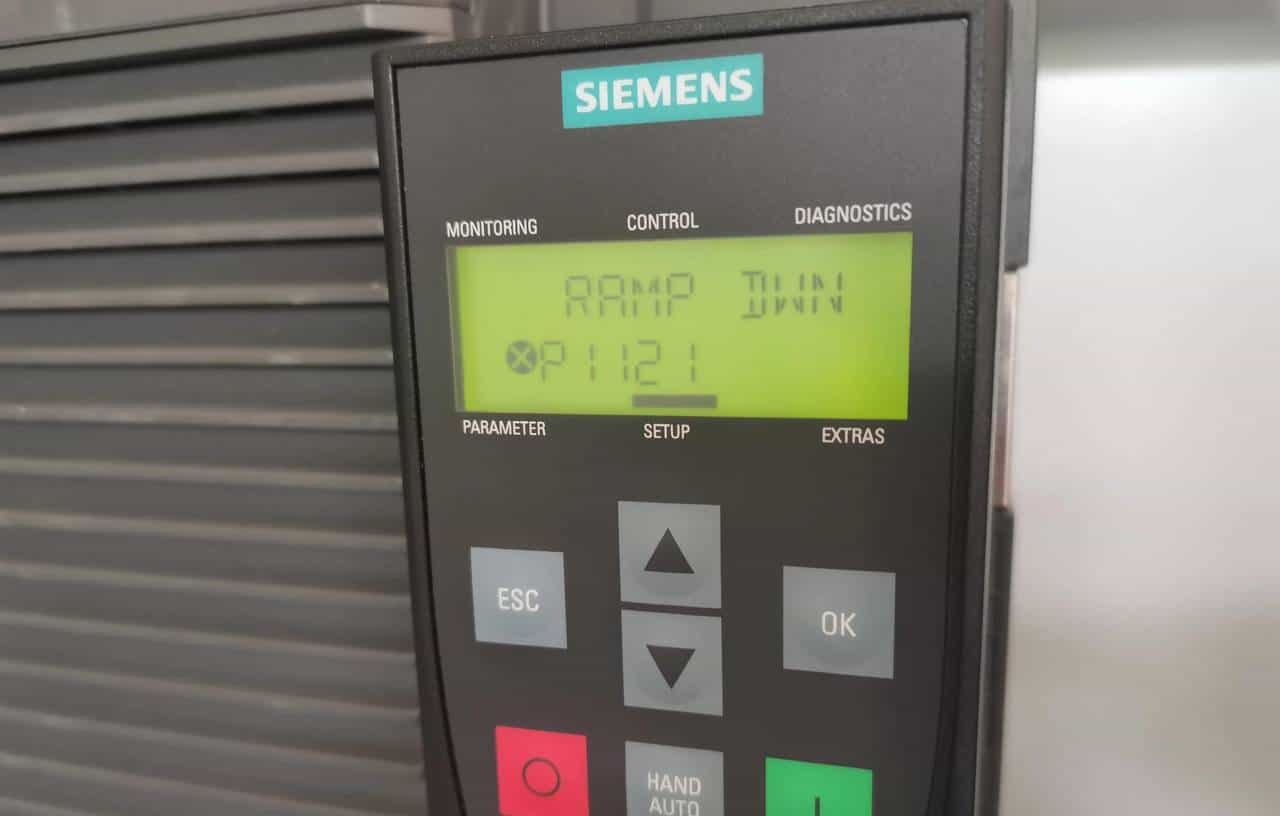

17.设置斜坡下降时间10

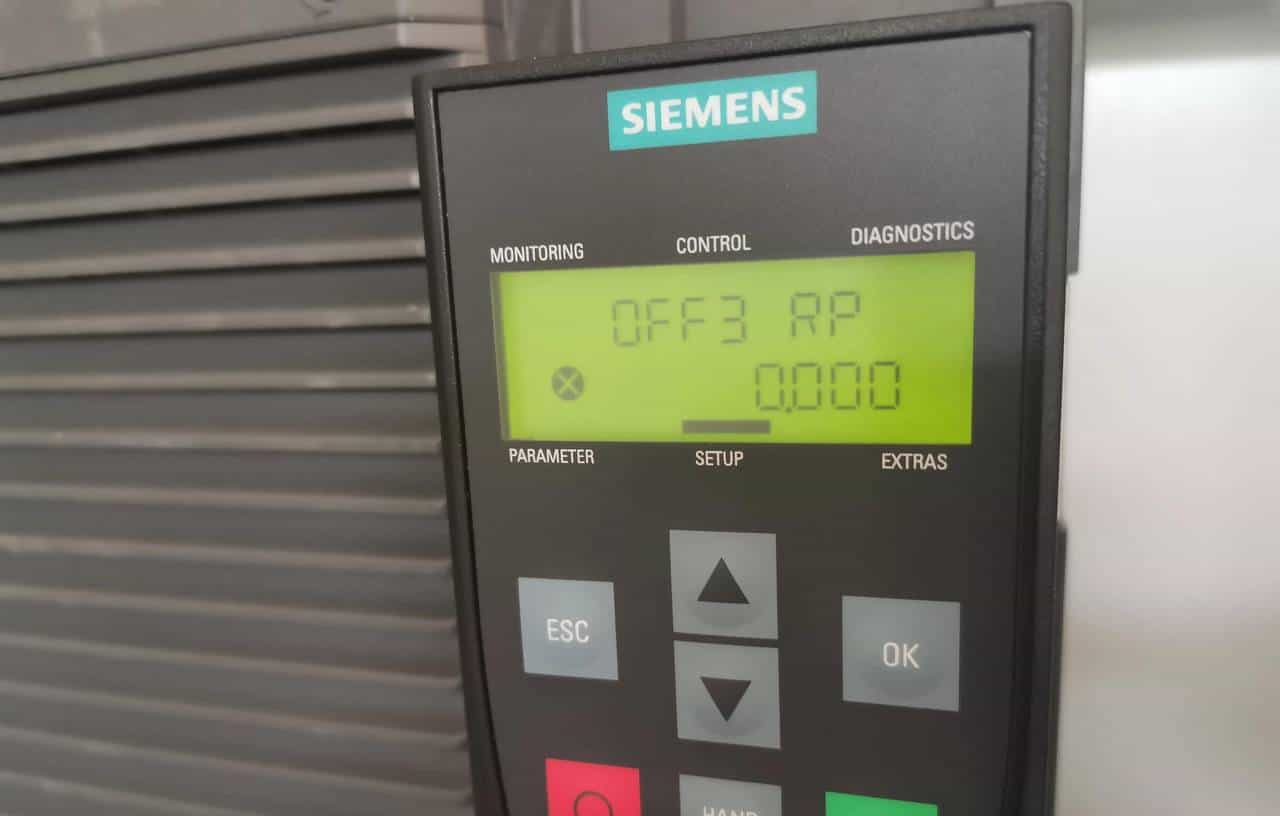

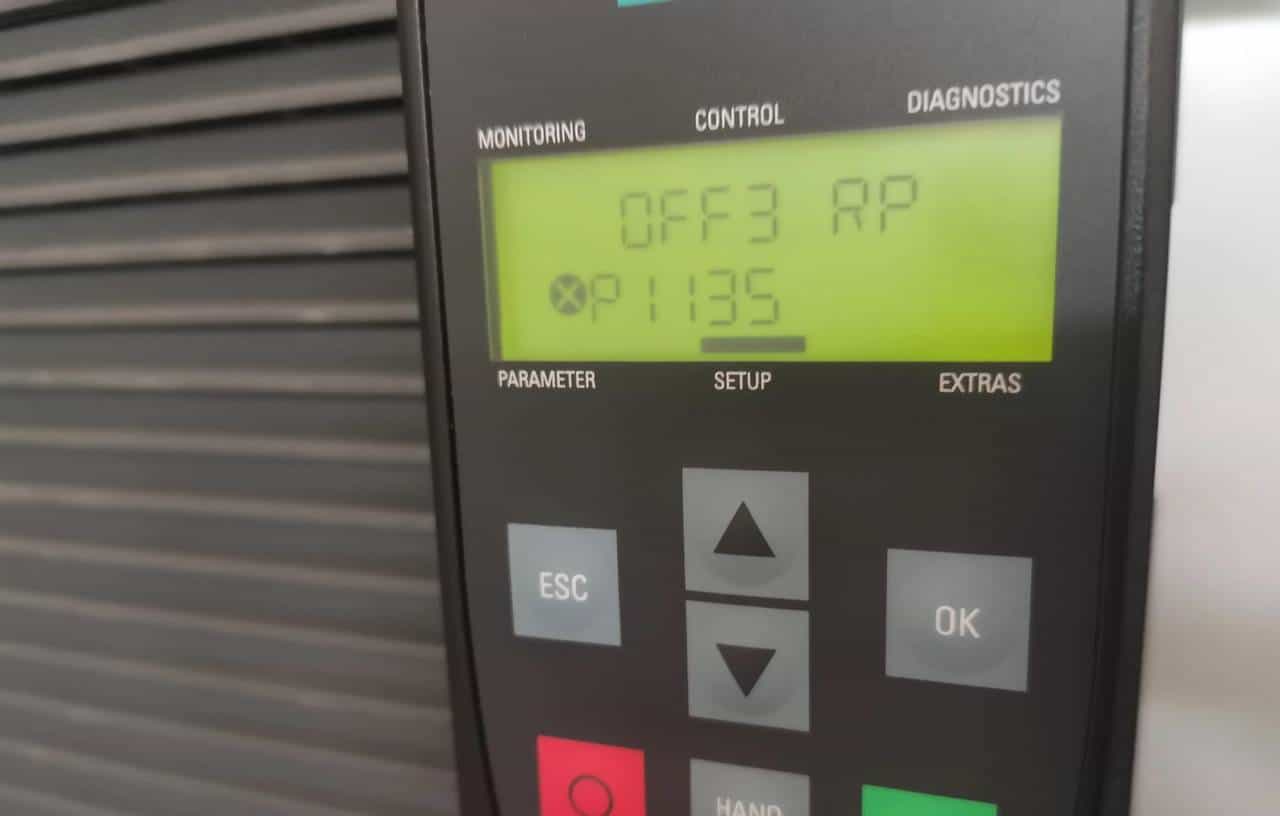

18.设置off3斜坡下降时间0

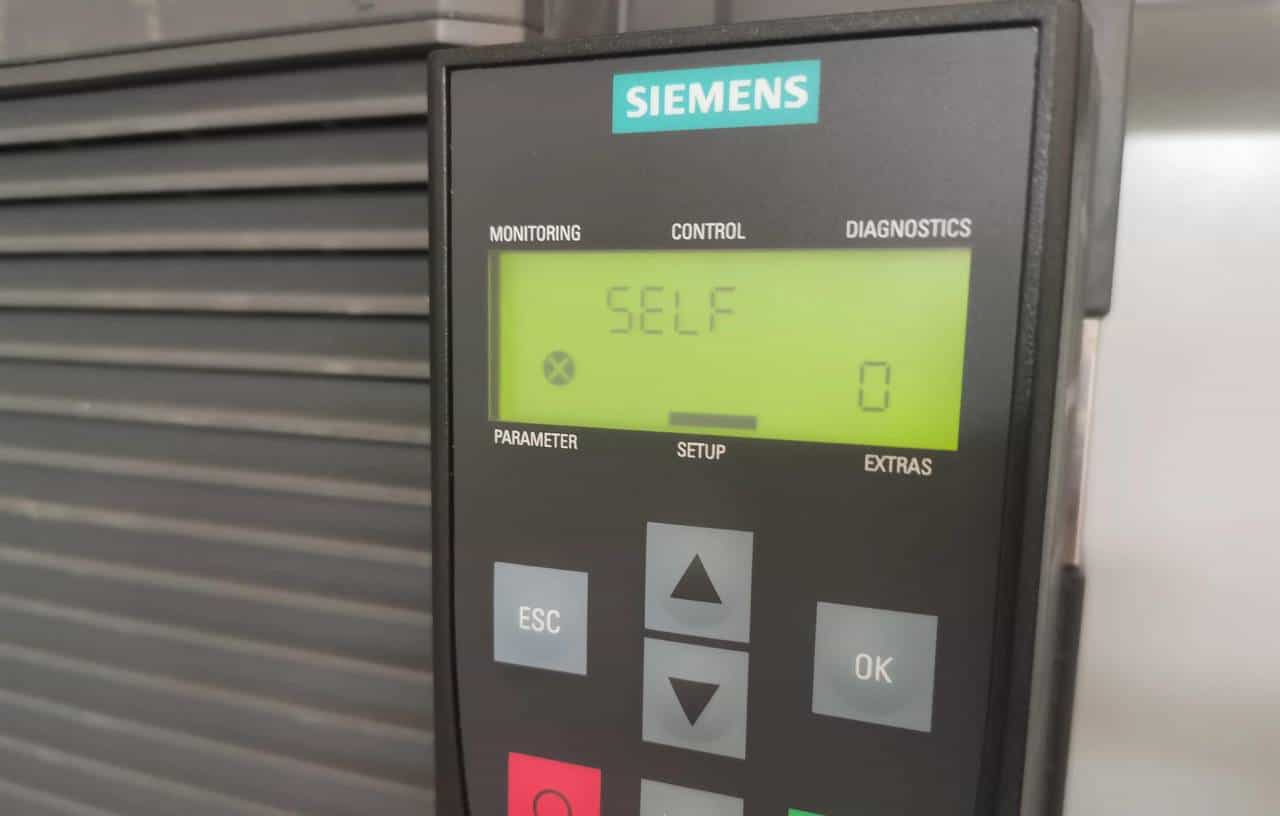

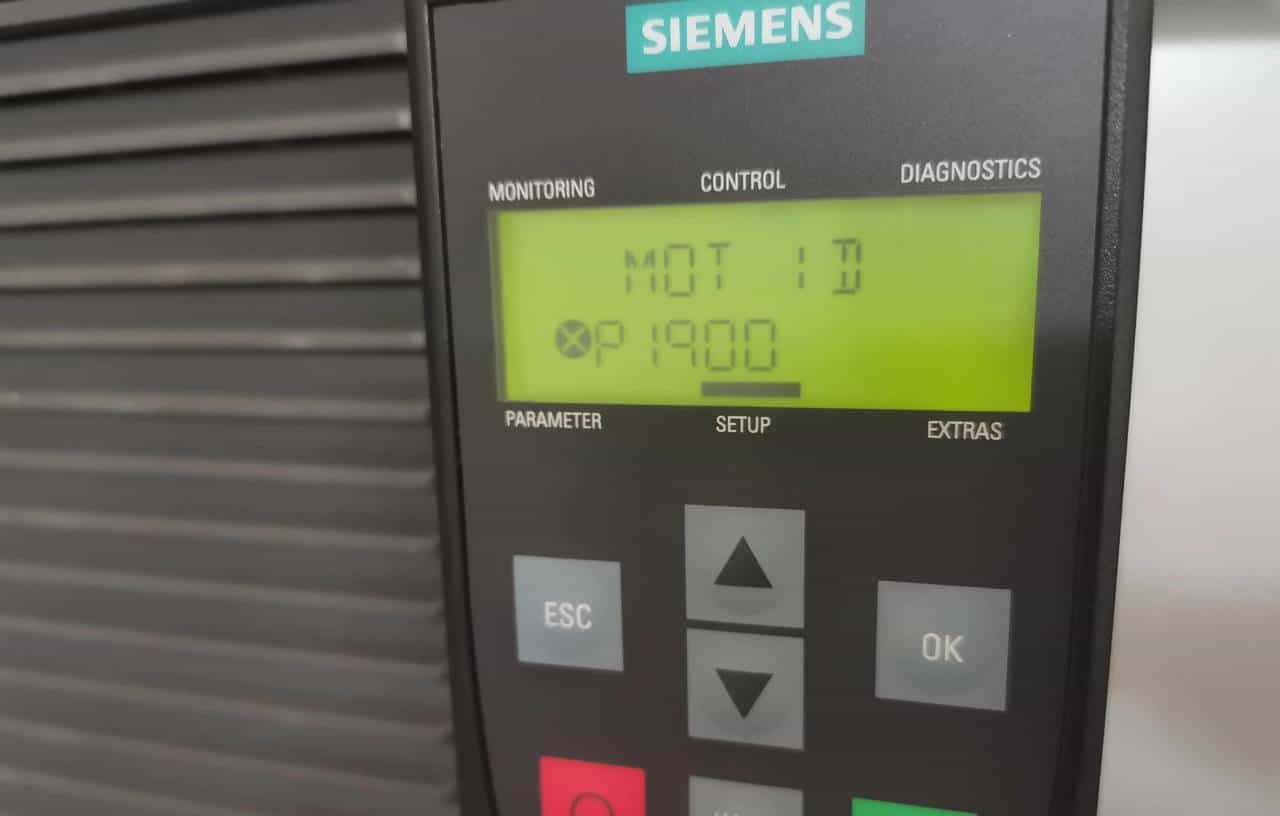

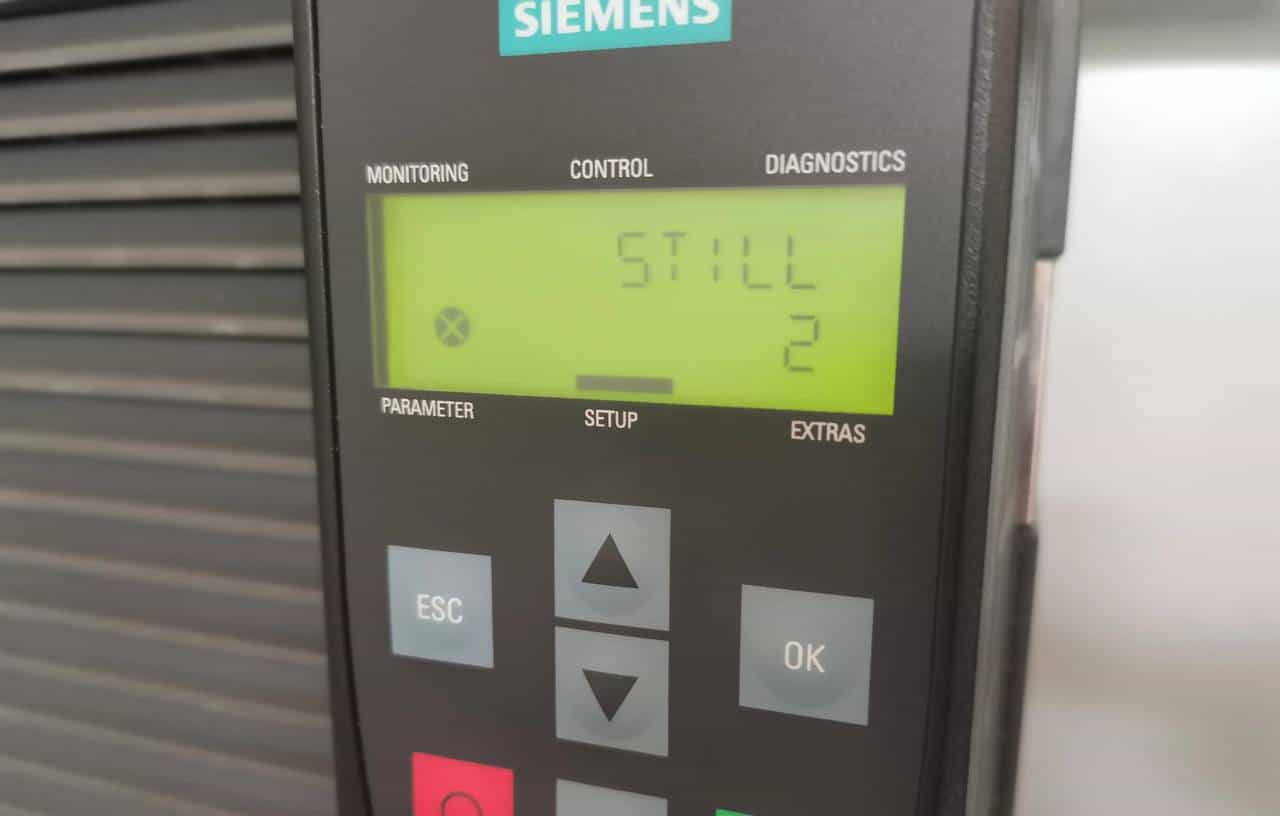

19.设置电机数据检测、选择2静态检测

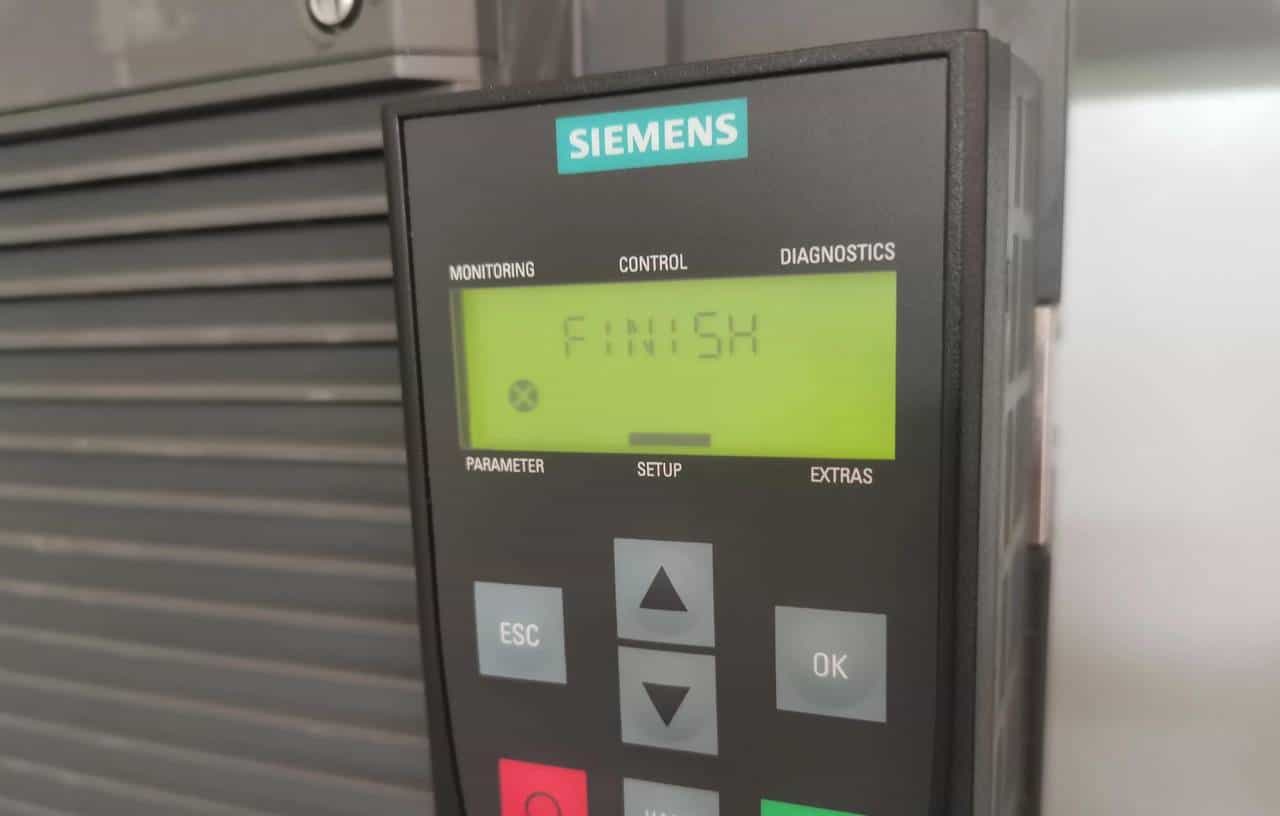

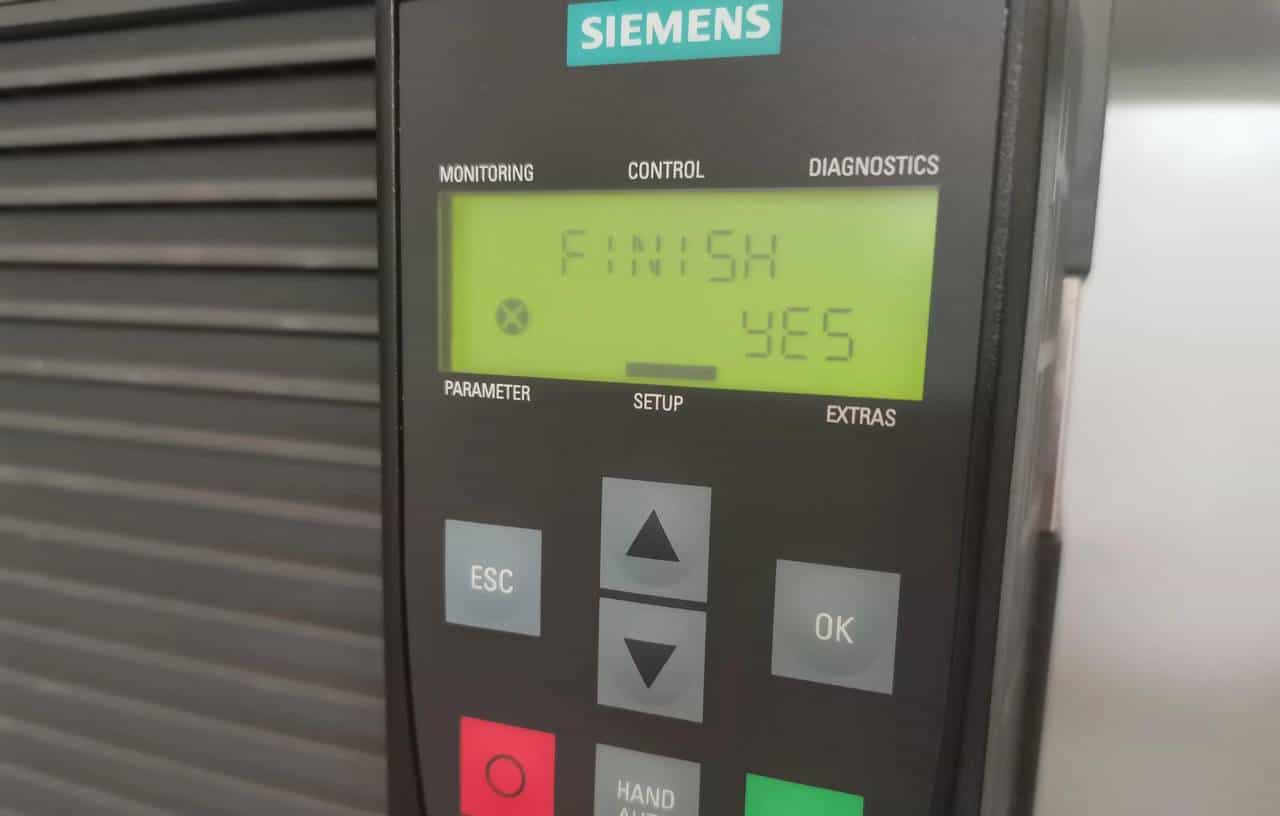

20.结束快速调试，ok键选择yes，显示DONE即完成。

目前变频器显示圆圈交叉号报警，按下HAND键选择手动模式，接通电机，按着绿色启动按钮，期间变频器自动对电机进行静态检测，检测结束后自动停止电机，报警消除，松开启动按钮。

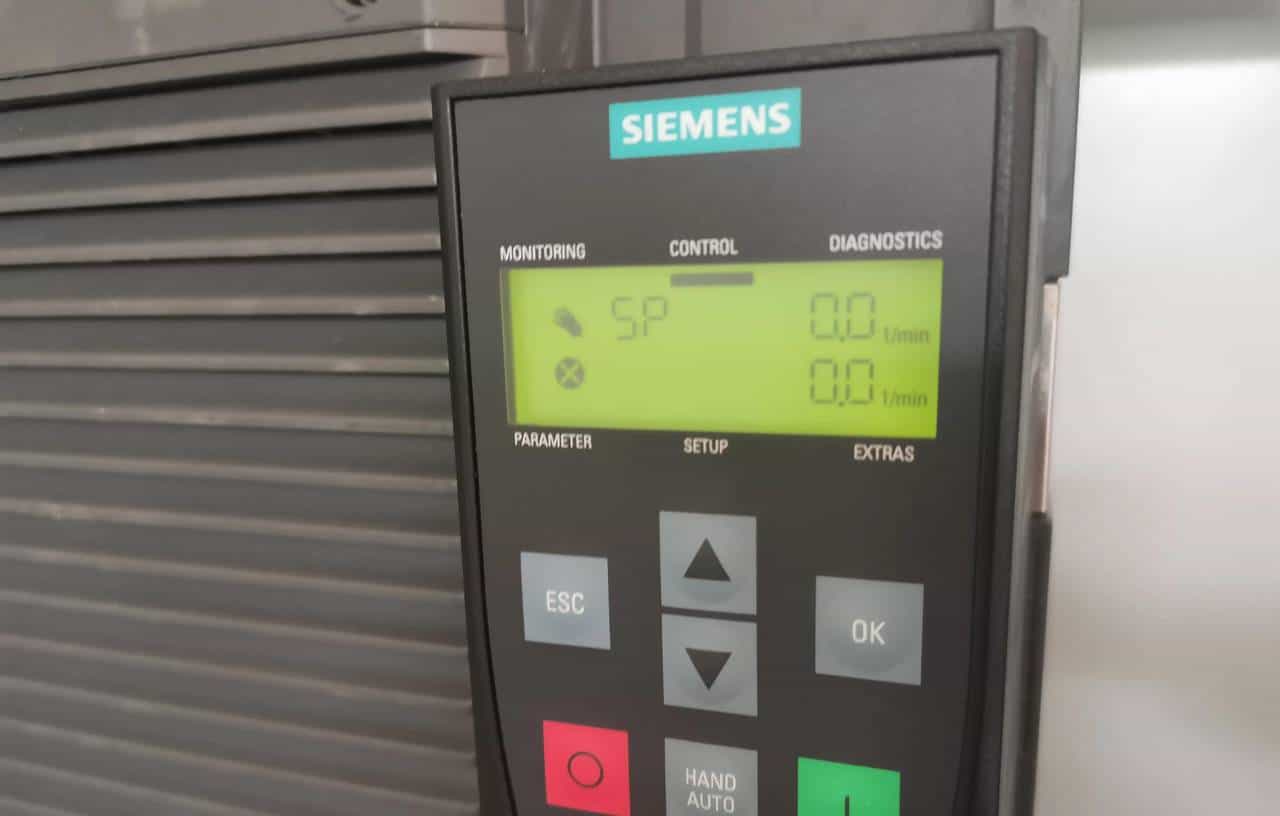

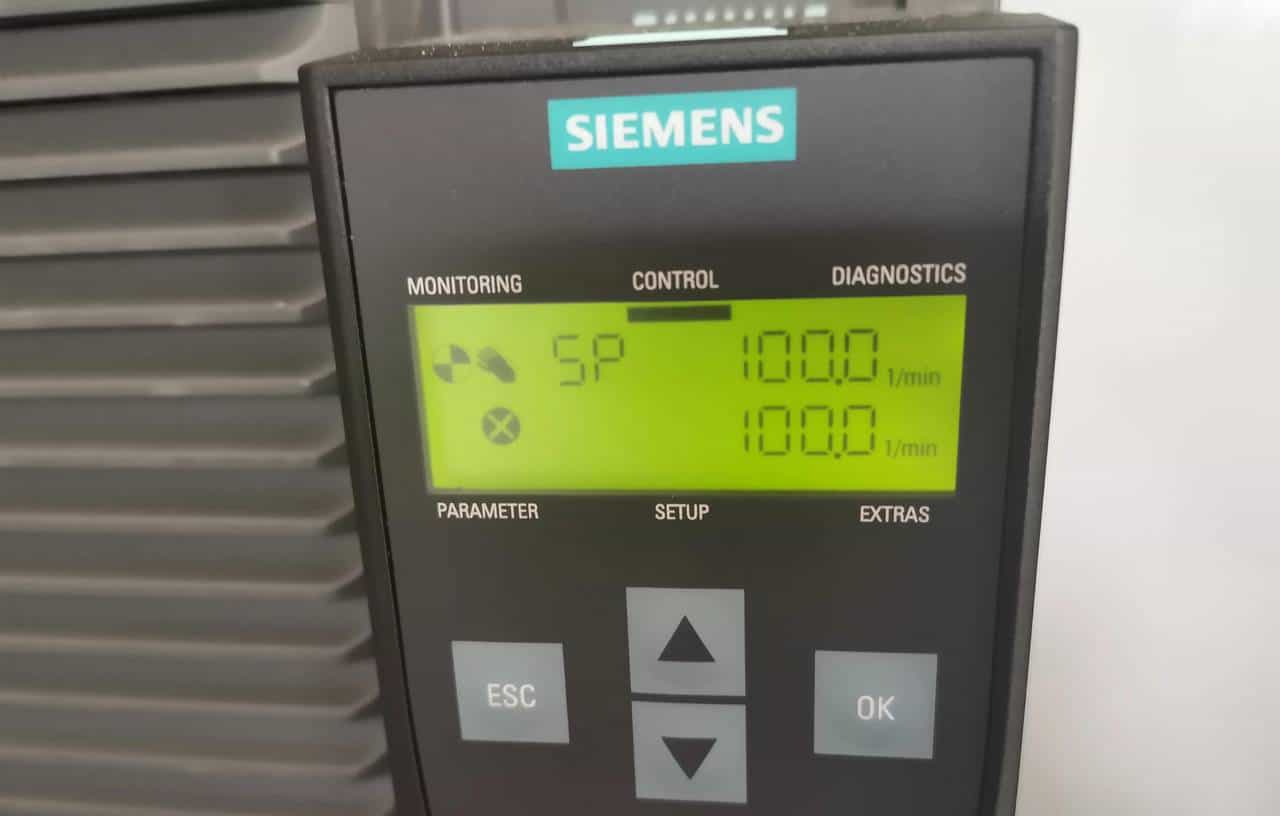

设置电机转速运行

00:00

电机运行转动状态。
