Catalyst 9300 牵手 FortiGate：搞定“三层交换机 + 防火墙”上线！

“老板要今晚上线，运维只剩一杯咖啡的时间。”——收藏这篇，10 分钟交卷。

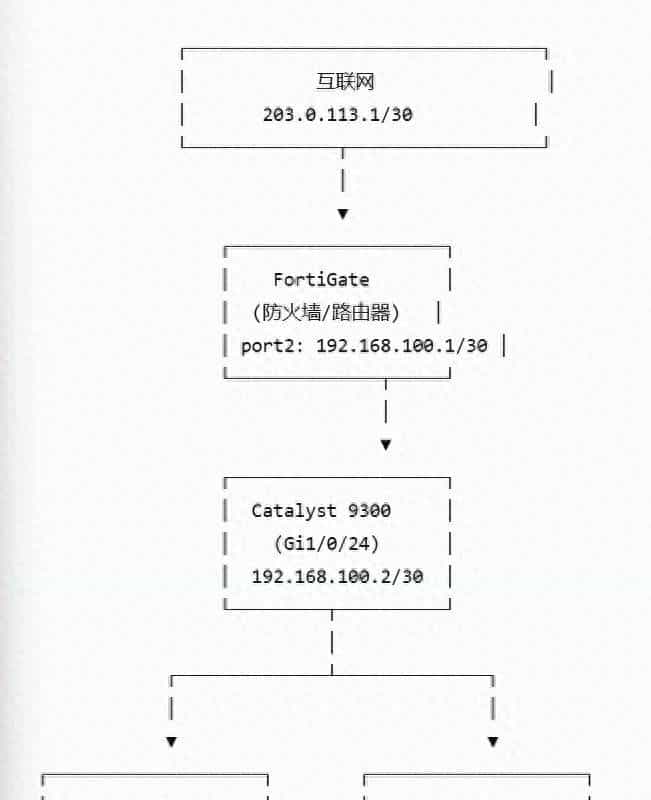

01 先瞄一眼拓扑

（把下图保存到手机，随时查）

目标：

✅ 内网 VLAN 能上网

✅ 防火墙做 NAT + 策略控制

✅ 动态路由（OSPF）自动收敛，告别 static 地狱

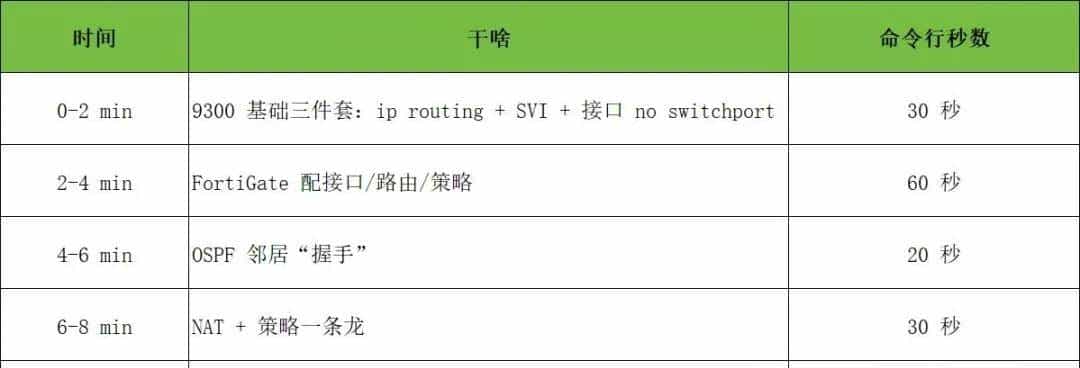

02 时间轴——10 分钟上线表

03 9300 侧配置（复制即可）

! ① 开三层
ip routing
! ② 接防火墙的口变路由口
interface GigabitEthernet1/0/24
no switchport
ip address 192.168.100.2 255.255.255.252
no shutdown
! ③ 两个 SVI
interface Vlan10
ip address 192.168.10.1 255.255.255.0
interface Vlan20
ip address 192.168.20.1 255.255.255.0
! ④ OSPF 一波带走
router ospf 1
router-id 192.168.100.2
network 192.168.10.0 0.0.0.255 area 0
network 192.168.20.0 0.0.0.255 area 0
network 192.168.100.0 0.0.0.3 area 0

04 FortiGate 侧配置（Web + CLI 双版本）

1.接口

• port2（inside）

IP 192.168.100.1/30

Administrative Access 勾选 ping、https（调试用）

• port1（outside）

IP 203.0.113.2/30

Gateway 203.0.113.1

2.CLI 补两条回程（防止 Web 漏点）

config router static
edit 1
set dst 192.168.10.0 255.255.255.0
set gateway 192.168.100.2
next
edit 2
set dst 192.168.20.0 255.255.255.0
set gateway 192.168.100.2
end

3.OSPF 邻居

config router ospf
set router-id 192.168.100.1
config area
edit 0.0.0.0
next
end
config network
edit 1
set prefix 192.168.100.0 255.255.255.252
next
edit 2
set prefix 192.168.10.0 255.255.255.0
next
edit 3
set prefix 192.168.20.0 255.255.255.0
next
end
end

顺手把default-information-originate 勾上，下行就能收到 0.0.0.0/0，省一条静态！

4.策略+ NAT（一条搞定）

config firewall policy
edit 0
set name "inside->outside"
set srcintf port2
set dstintf port1
set srcaddr all
set dstaddr all
set schedule always
set service ALL
set nat enable
next
end

想再细？把all 换成内网地址对象即可。

05 验证 —— 三句话

1. 9300# show ip ospf neighbor —— 看到 192.168.100.1 FULL/DR
2. FortiGate# get router info routing-table —— 收到 192.168.10.0/20 的路由
3. PC ping 8.8.8.8 —— 通！微信发图不卡顿。

06 常见踩坑 & 秒解

07 一句话总结

“三层交换机跑 VLAN + OSPF，防火墙只做两件事：收默认路由、放策略+NAT。”——记住这句，后来任何品牌都能 5 分钟抄作业。
