一、前言
在 EPLAN Electric P8 中，页类型（Page Type） 是项目结构的基础。
它不仅决定页面的逻辑或物理作用，还决定能放置的对象种类（符号、宏、3D 元件等）。
许多工程师会混淆原理图和布局图的用途——
❌ 把 2D 柜体宏放到原理图页，或者在布局页里画导线。
本文将基于实际软件界面（如下图），系统解释各类页的用途与可放置宏类型，协助你真正理解：
原理图放逻辑，布局图放2D，布局空间放3D。

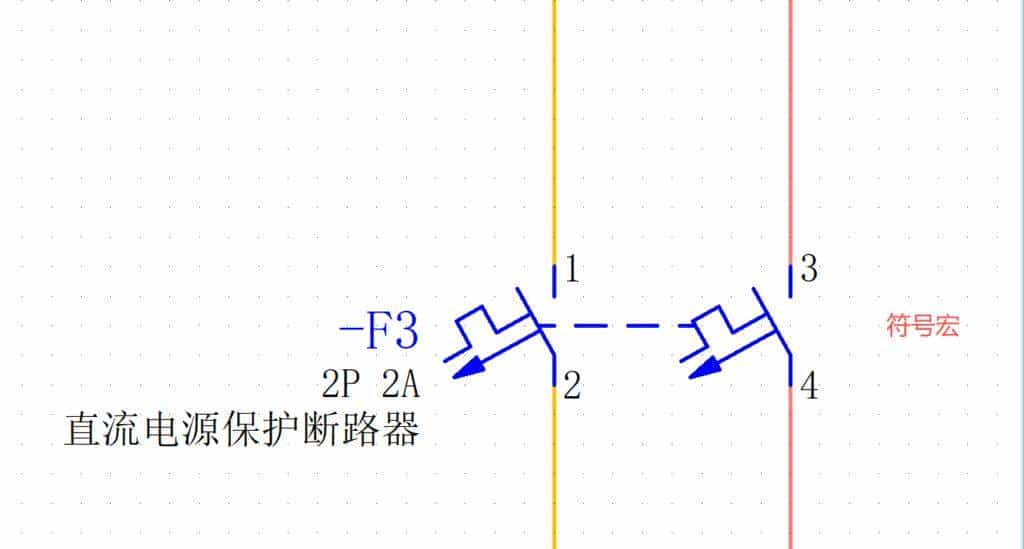

原理图中的符号宏

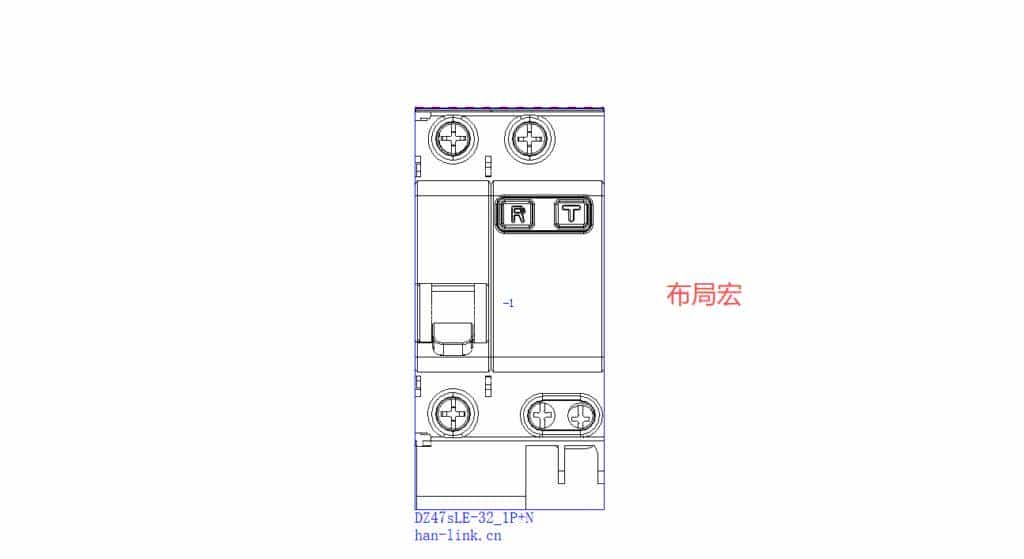

安装布局图中的2D布局宏

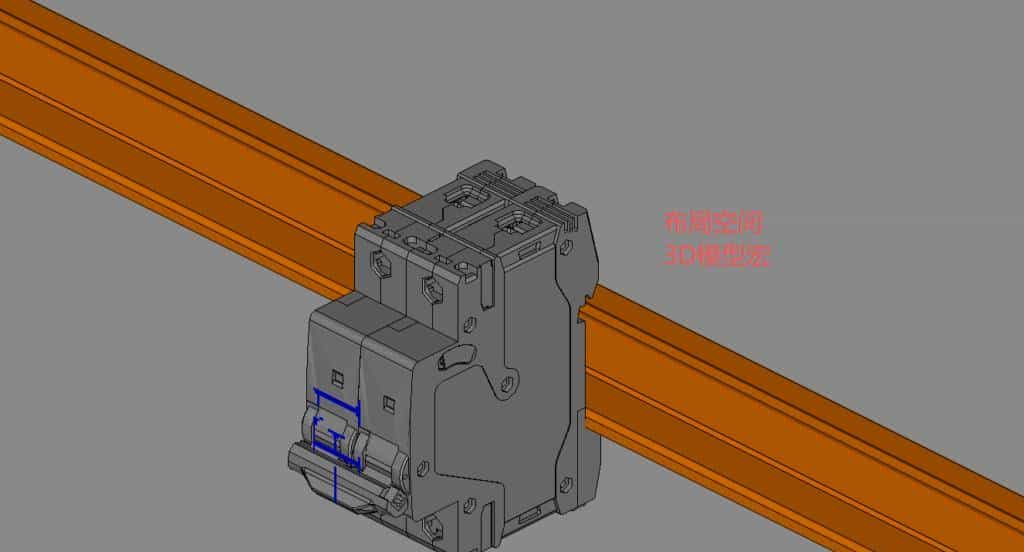

布局空间中的3D模型宏

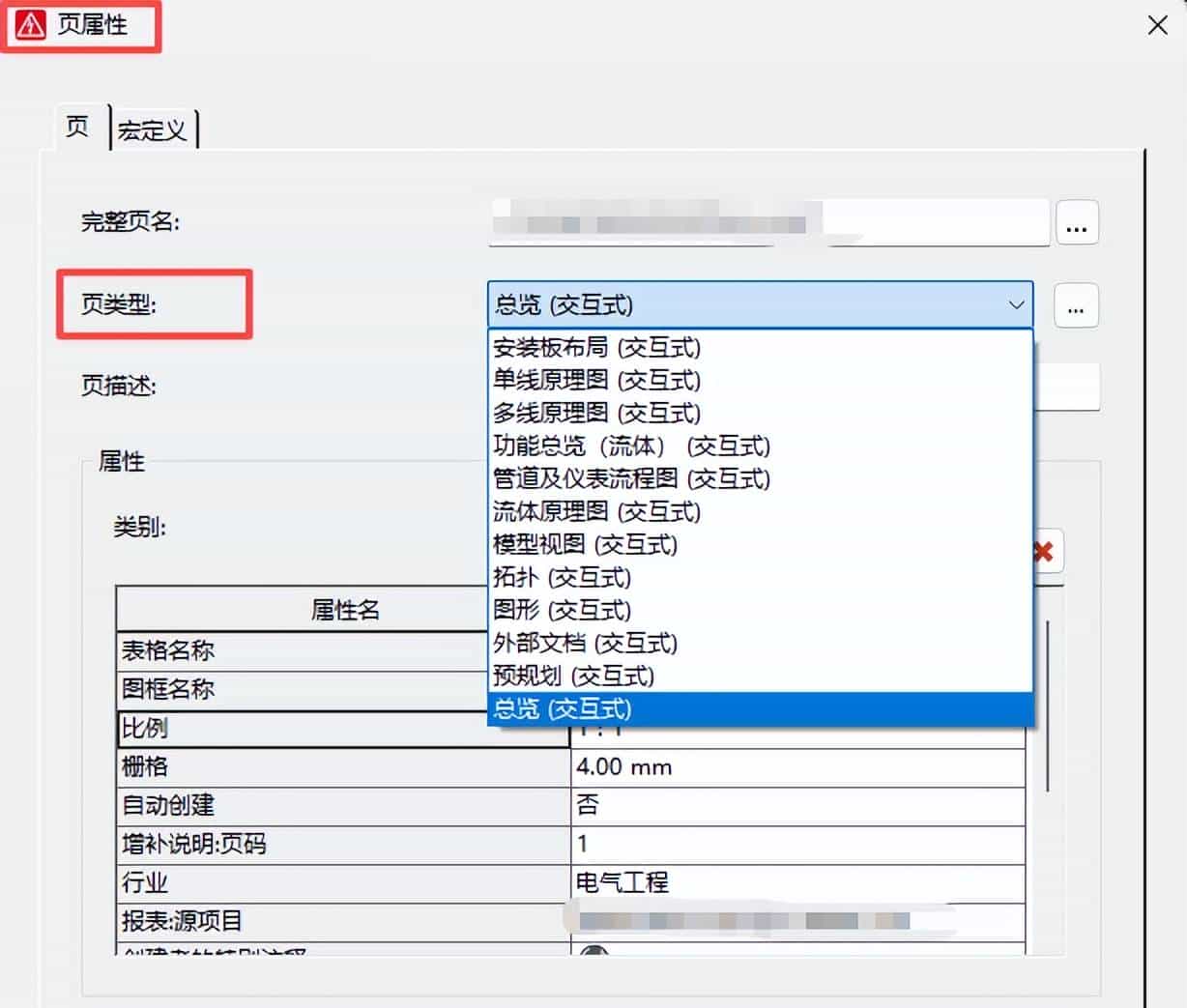

二、EPLAN 实际页类型总览
|
中文页类型 |
英文名称 |
所属空间 |
功能与用途 |
推荐宏类型 |
|
安装板布局（交互式） |
Panel Layout |
物理空间（2D 布局） |
用于绘制柜体、安装板、导轨、元件布局，包含比例和尺寸。 |
2D 布局宏（Layout Macro） |
|
单线原理图（交互式） |
Single-line Schematic |
逻辑空间 |
以单线方式表明电力或控制系统，结构清晰、简化连接。 |
符号宏 / 窗口宏 / 页宏 |
|
多线原理图（交互式） |
Multi-line Schematic |
逻辑空间 |
标准电气原理图，展示完整导线、设备、接点。 |
符号宏 / 窗口宏 / 页宏 |
|
功能总览（流体）（交互式） |
Fluid Functional Overview |
流体空间 |
展示液压、气动系统的功能结构。 |
Fluid 宏 |
|
管道及仪表流程图（交互式） |
P&ID Diagram |
流体空间 |
工艺管线与仪表流程图（Process & Instrumentation）。 |
Fluid 宏 |
|
流体原理图（交互式） |
Fluid Schematic |
流体空间 |
液压或气动控制回路详细图。 |
Fluid 宏 |
|
模型视图（交互式） |
Model View |
布局空间（3D 模型） |
展示控制柜三维布局与元件位置关系。 |
3D 宏（Model Macro） |
|
拓扑（交互式） |
Topology |
物理空间 |
展示电缆、导线路径与布线走向。 |
布局宏 |
|
图形（交互式） |
Graphic Page |
物理空间 |
绘制说明性图形或机柜草图，不具逻辑属性。 |
布局宏 |
|
外部文档（交互式） |
External Document |
外部空间 |
嵌入 PDF、DWG、说明书等外部文件。 |
❌ 不支持宏 |
|
预规划（交互式） |
Pre-Planning |
逻辑空间（前期） |
设备清单、信号规划或 PLC I/O 前期分配。 |
窗口宏 / 页宏 |
|
总览（交互式） |
Overview / Title Page |
报表空间 |
封面、系统结构图、目录页等说明页面。 |
页宏 / 报表宏 |
三、不同页类型与宏的正确对应
|
页类型类别 |
可放置对象 |
宏类型 |
备注 |
|
原理图页（逻辑空间） |
电气符号、连接点、导线 |
符号宏 / 窗口宏 / 页宏 |
定义功能逻辑，不能放2D图形宏 |
|
安装布局图（物理空间 2D） |
柜体、导轨、线槽、安装板、设备外形 |
2D 布局宏（Layout Macro） |
表明实际安装布置，不含逻辑连接 |
|
布局空间（Model View，3D） |
设备三维模型、安装位置 |
3D 宏（Model Macro） |
用于 3D 控制柜设计与碰撞检查 |
|
流体页（Fluid Space） |
阀门、气缸、管线、符号 |
Fluid 宏 |
用于气动、液压系统 |
|
报表/外部页 |
表格、说明、封面 |
页宏 / 报表宏 |
无逻辑属性，仅用于展示 |
四、核心原则（务必牢记）
|
分类 |
原理图页 |
安装布局图 |
布局空间（3D） |
|
作用 |
定义电气逻辑、功能、信号 |
定义设备物理位置、尺寸 |
定义三维结构与空间布置 |
|
可放宏类型 |
符号宏 / 窗口宏 / 页宏 |
2D 布局宏 |
3D 模型宏 |
|
图形属性 |
电气连接点，有逻辑关系 |
无电气逻辑，仅几何尺寸 |
三维几何模型、坐标 |
|
典型应用 |
电机控制、PLC 接线、I/O 逻辑 |
控制柜安装、导轨布局、元件标注 |
机柜 3D 模型、碰撞校验 |
|
常见误区 |
❌ 插入柜体宏或2D块 |
❌ 绘制导线、连接符号 |
— |
|
正确做法 |
原理图只放电气符号宏 |
布局图只放2D宏 |
3D宏放在布局空间（Model View） |
五、常见误区与对照
|
误区 |
错误示例 |
后果 |
正确做法 |
|
❌ 在原理图中插入安装板或导轨宏 |
在多线图中放 2D 柜体宏 |
电气属性丢失、校验错误 |
使用「安装板布局」页放置 |
|
❌ 在布局图中画导线 |
用线条连接设备 |
不具电气逻辑 |
导线应在「多线原理图」中绘制 |
|
❌ 在 3D 模型视图中添加符号 |
放电气符号 |
无法识别逻辑 |
3D 模型页仅用于空间位置 |
|
✅ 正确做法 |
原理图=逻辑；布局图=2D 物理；布局空间=3D 安装 |
一致编号、报表正确 |
提议在项目模板中预定义 |
六、宏目录提议与命名规范
|
宏类别 |
提议存放路径 |
命名示例 |
说明 |
|
符号宏（Symbol Macro） |
MacrosElectricSymbol |
SYM_PushButton_NO.mak |
单个符号或组件 |
|
窗口宏（Window Macro） |
MacrosElectricWindow |
WIN_MotorCtrl_3PZ.mak |
标准电路模块 |
|
2D 布局宏（Layout Macro） |
MacrosPanelLayout2D |
LAY_Cabinet800x600.mak |
安装布局模板 |
|
3D 模型宏（Model Macro） |
MacrosPanelModel3D |
MOD_Cabinet3D.mak |
3D 柜体模型 |
|
Fluid 宏 |
MacrosFluid |
FLU_Hydraulic_Valve.mak |
液压/气动回路块 |
|
报表宏 |
MacrosReport |
RPT_TerminalList.mak |
端子表、BOM 模板 |
七、空间逻辑示意图
┌─────────────────────────┐
│ 逻辑空间 (Logical Space) │
│ ├─ 多线原理图 / 单线原理图 / 预规划页 │
│ └─ 符号宏 / 窗口宏 / 页宏（电气逻辑） │
│ │
│ 物理空间 (Layout Space, 2D) │
│ ├─ 安装板布局 / 拓扑 / 图形页 │
│ └─ 2D 布局宏（柜体、导轨、线槽、设备外形） │
│ │
│ 布局空间 (Model Space, 3D) │
│ ├─ 模型视图（3D Panel） │
│ └─ 3D 模型宏（设备三维形体） │
│ │
│ 流体空间 (Fluid Space) │
│ ├─ 功能总览 / 管道及仪表 / 流体原理图 │
│ └─ Fluid 宏（气动/液压模块） │
│ │
│ 报表空间 (Report Space) │
│ ├─ 总览 / 外部文档 │
│ └─ 页宏 / 报表宏 │
└───────────────────────┘八、总结
|
维度 |
内容 |
核心理解 |
|
逻辑维度 |
原理图、预规划 |
放符号宏，表明功能逻辑 |
|
二维物理维度 |
安装布局图、拓扑、图形页 |
放2D宏，表明柜体布置 |
|
三维物理维度 |
模型视图（布局空间） |
放3D宏，表明安装空间 |
|
报表维度 |
总览、外部文档 |
放页宏或报表宏 |
✨ 总结：
原理图放符号宏，安装布局放2D宏，布局空间放3D宏。
逻辑、物理、空间分离，EPLAN 工程才真正稳定、智能、可维护。
