今天我们画这个指示灯的练习。

这个型号是德力西电气LD11-25；

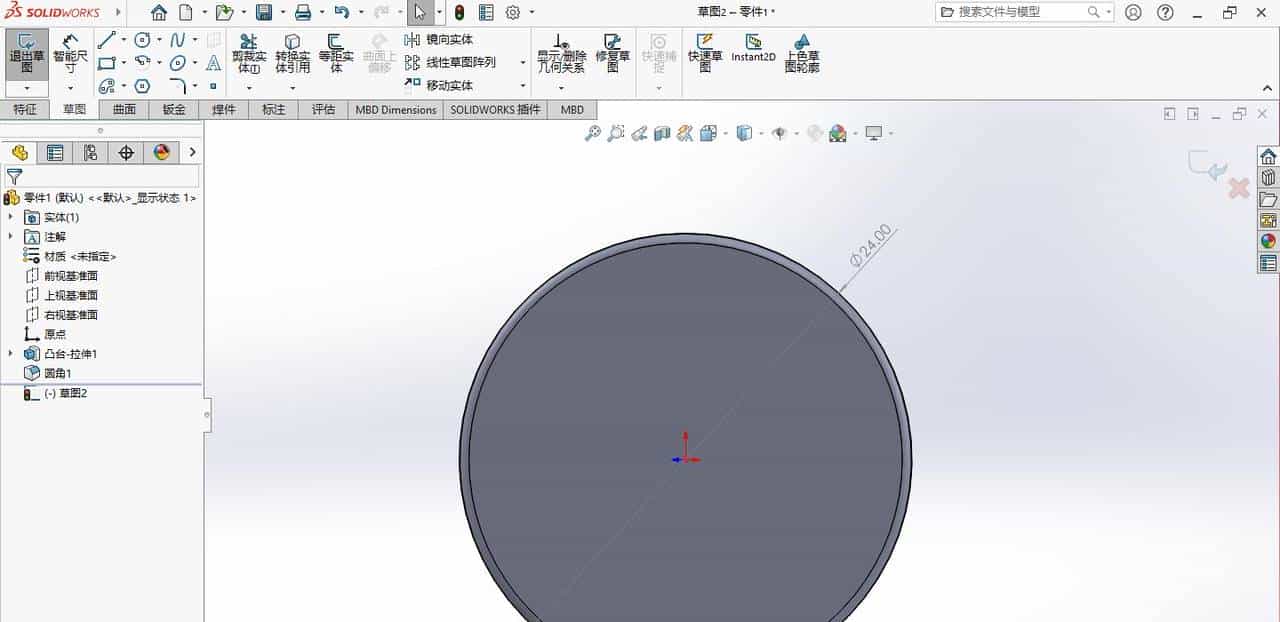

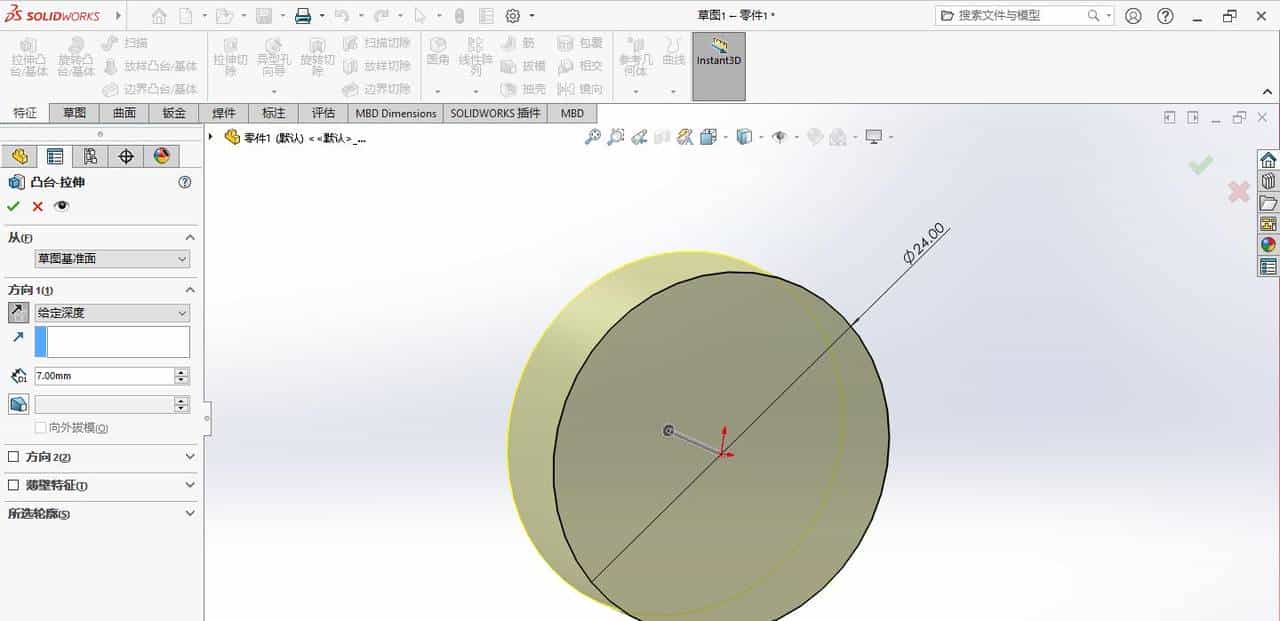

前视基准面绘制草图。画直径24的圆；拉伸凸台–给定深度7；（拉伸凸台1）

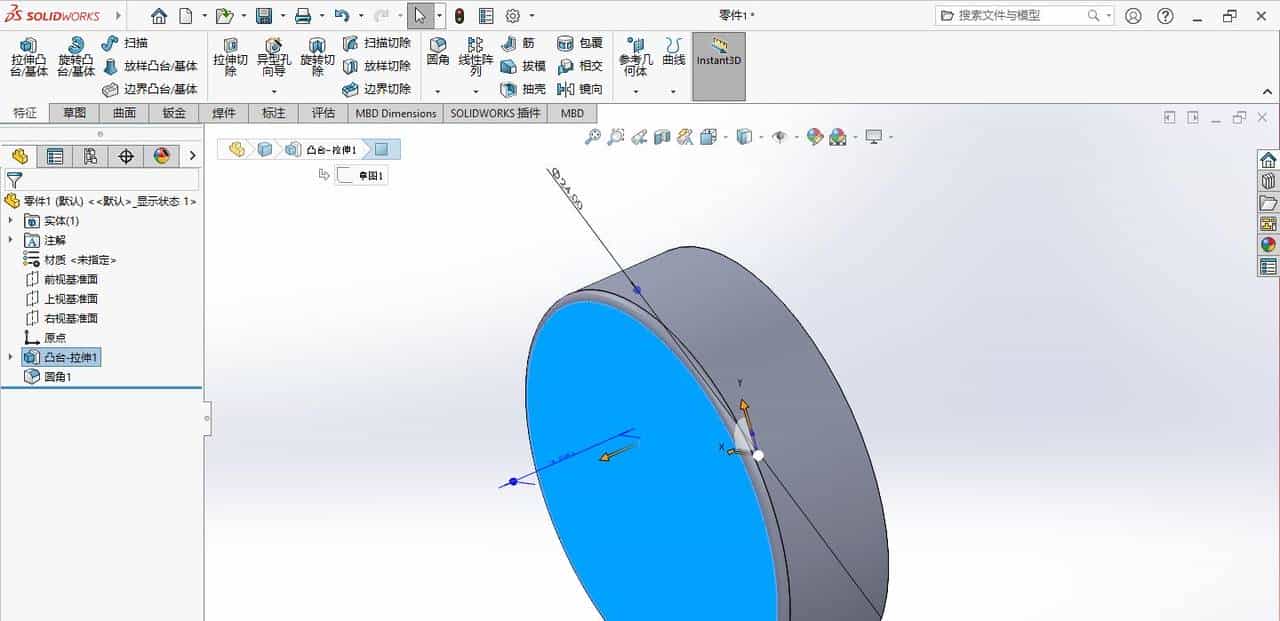

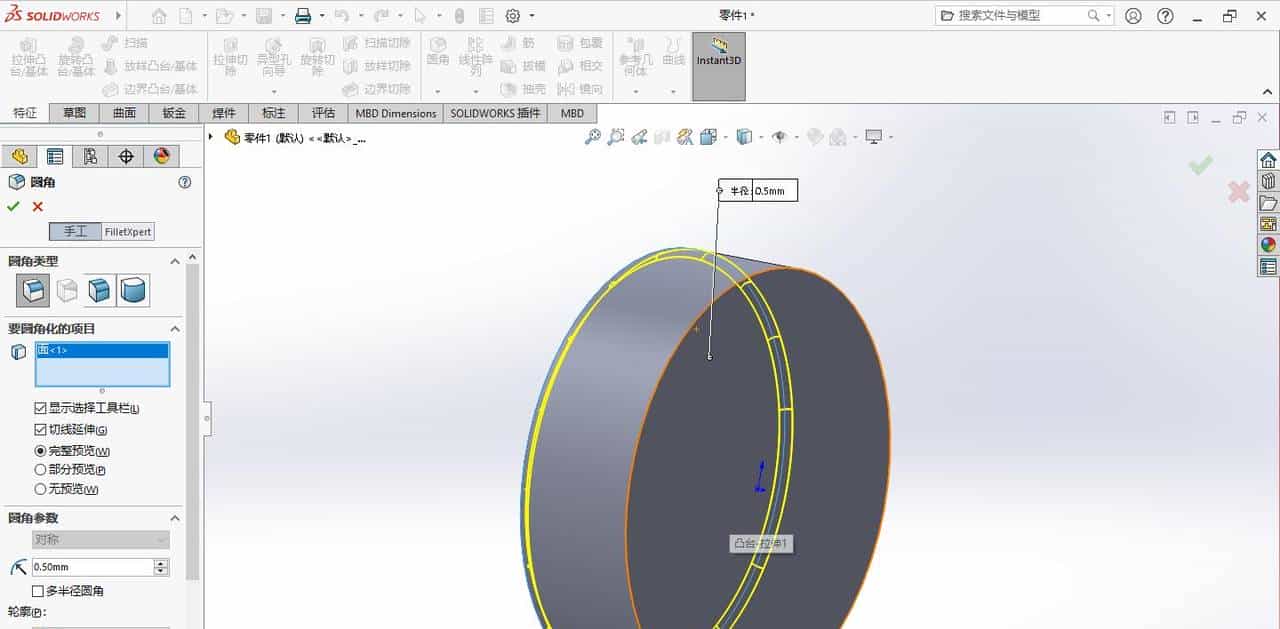

给后面做R0.5的圆角。（圆角1）

在背面进行草图绘制；

点击外边的圆进行实体转换；

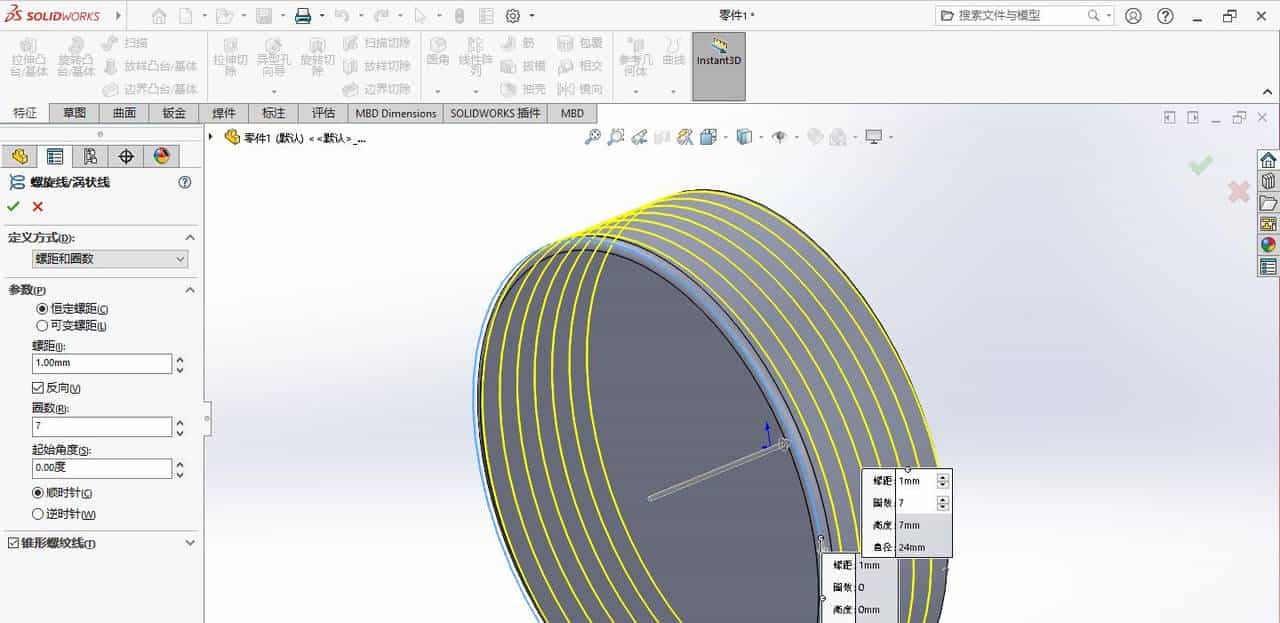

推出草图设置螺旋形；螺距和圈数–螺距1–圈数7–起始角度0；（螺旋形/窝状线1）

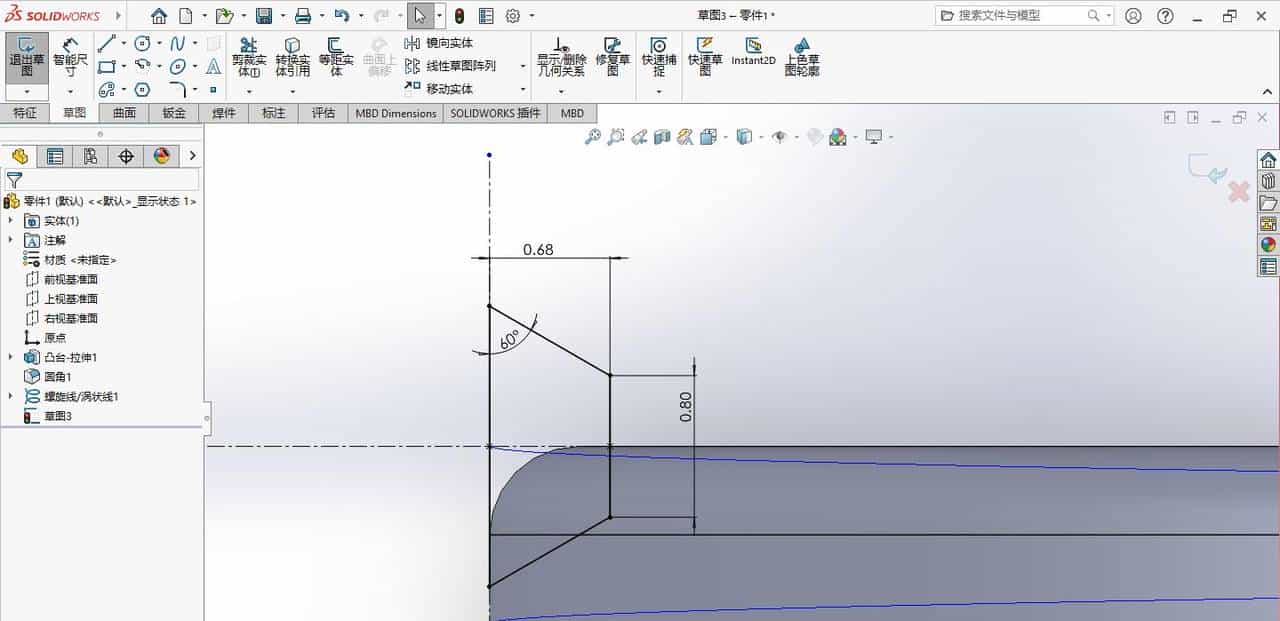

上视基准面绘制草图；（草图3）

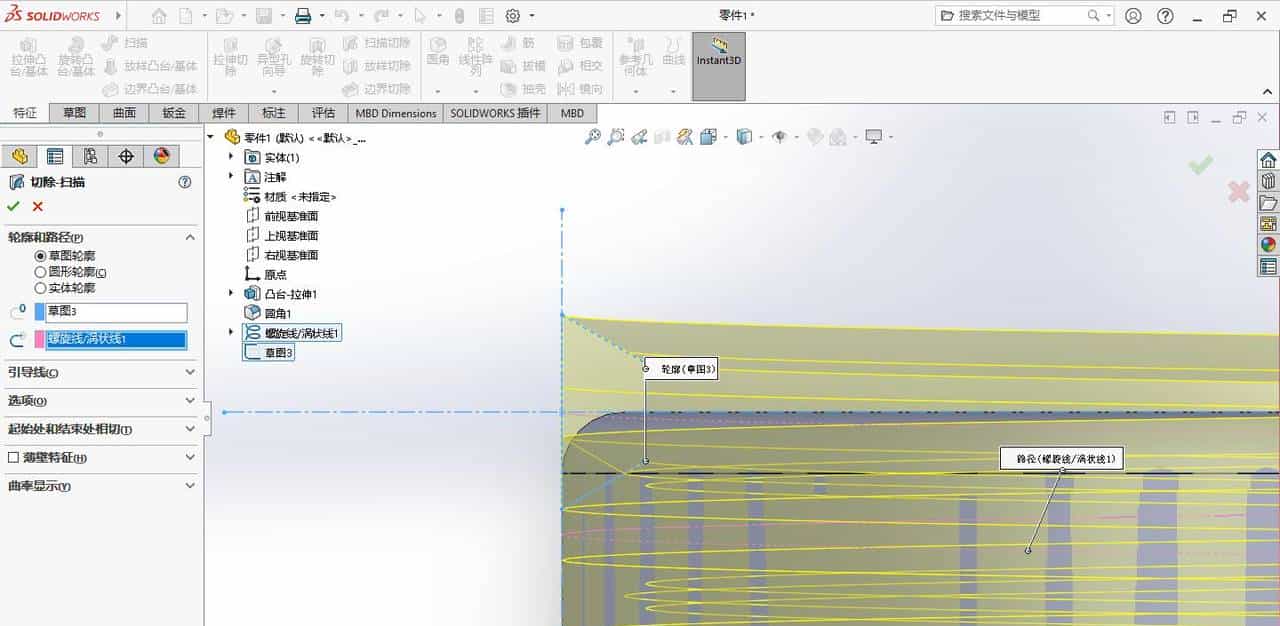

点击扫描切除—草图轮廓（草图3）—路径（螺旋形1）；（扫描切除1）

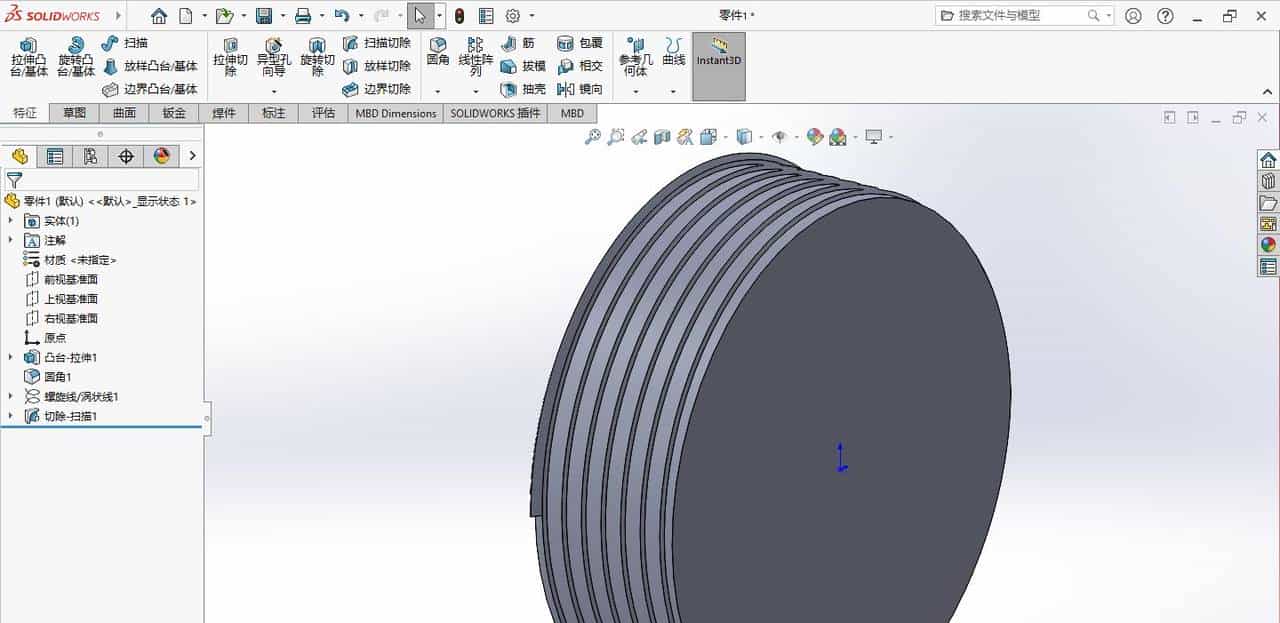

这就是切除后的样子；

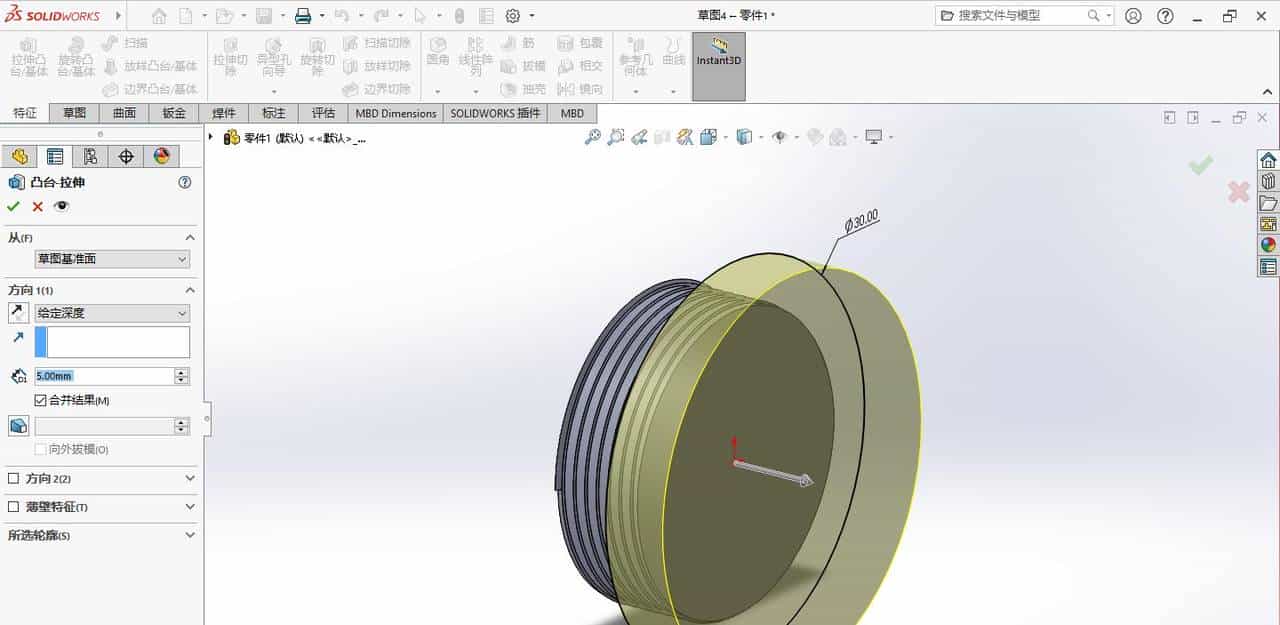

前视基准面绘制草图。画直径30的圆；拉伸凸台–给定深度5；（拉伸凸台2）

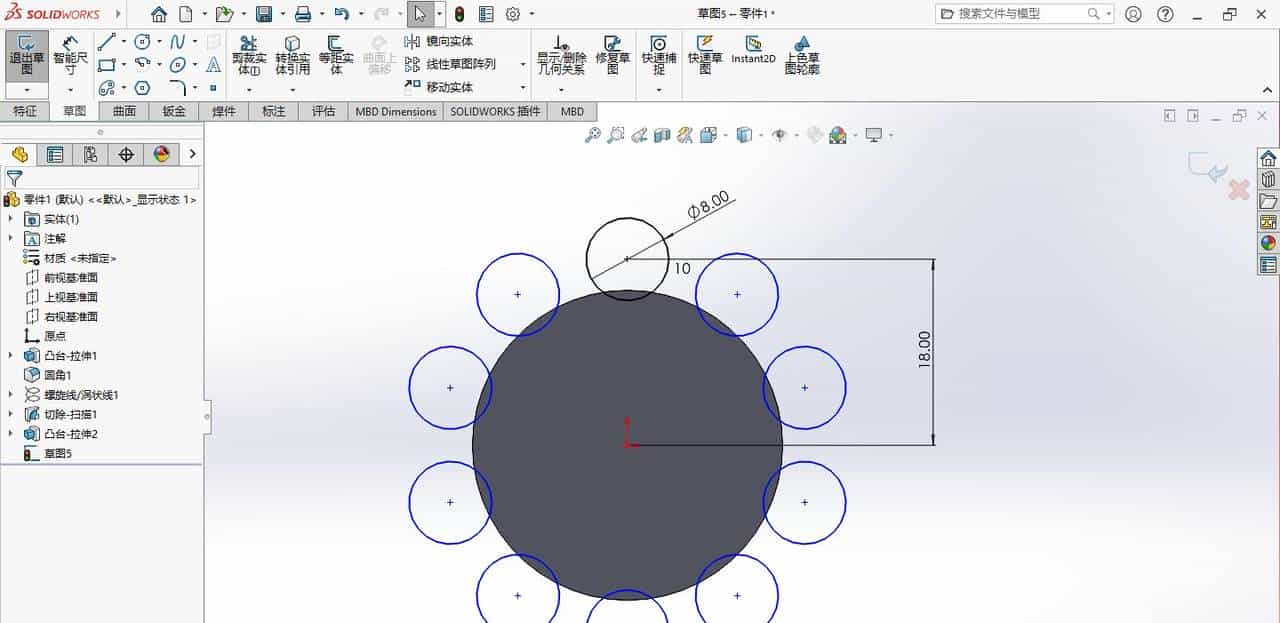

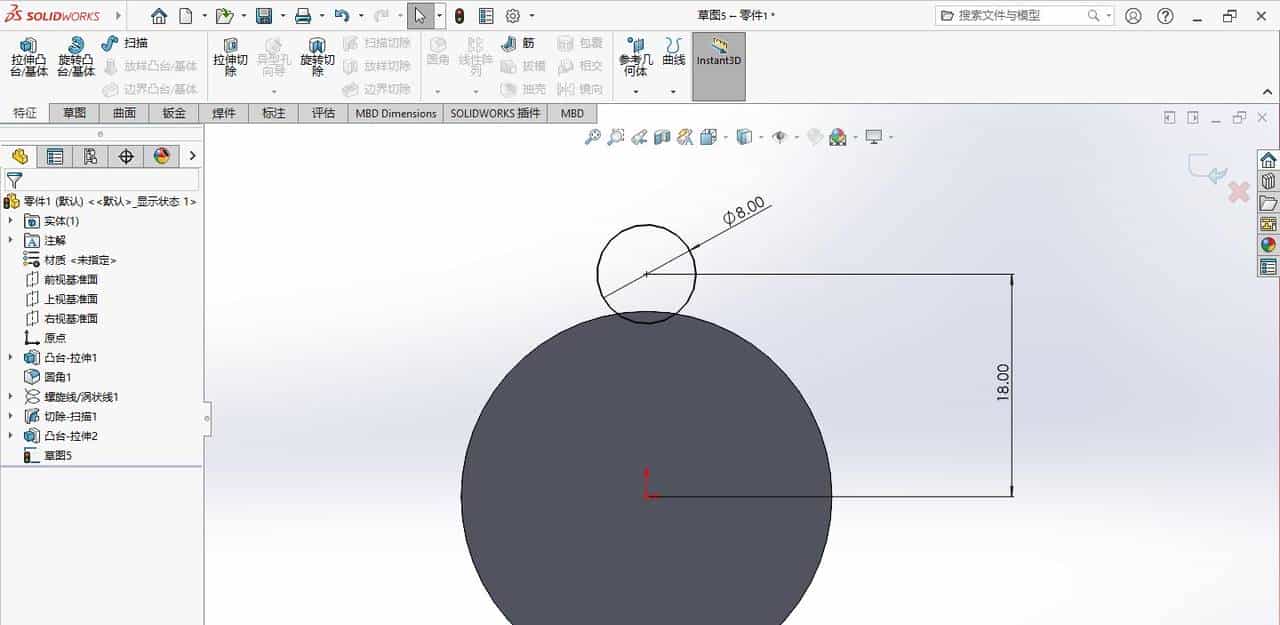

在拉伸后的面上进行草图绘制；先画出这样一个的圆，圆的位置这里是与原点竖直，不过可以不用定义；

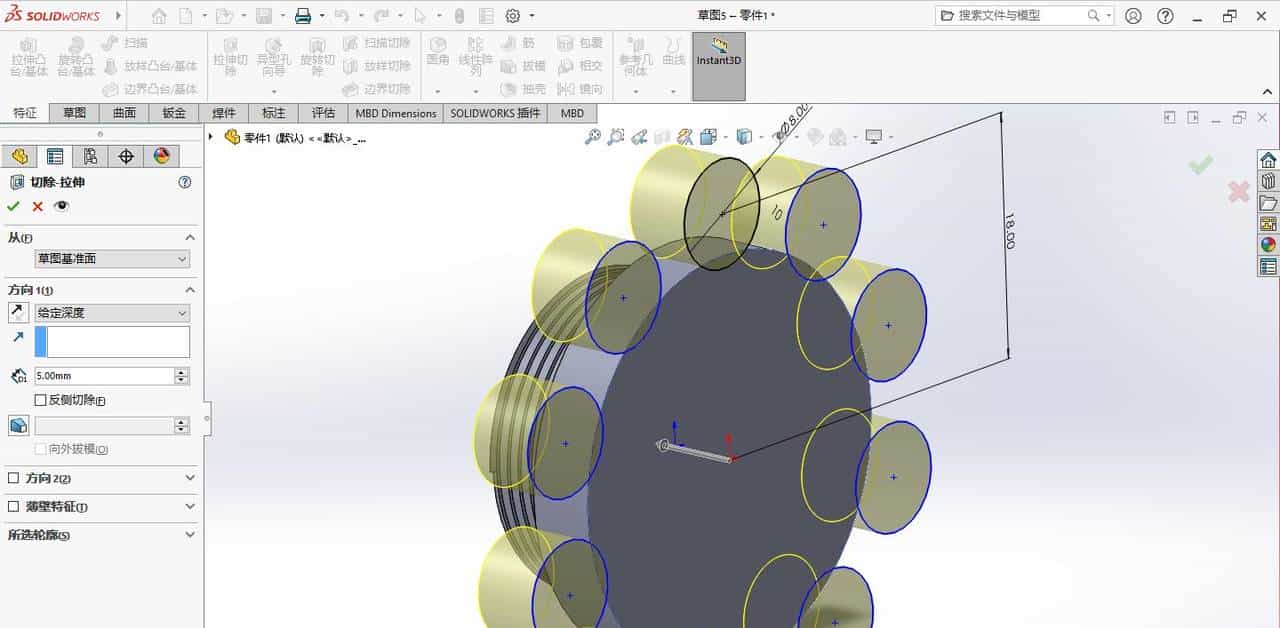

做草图圆周阵列，阵列次数10；

拉伸切除–给定深度5；（拉伸切除1）

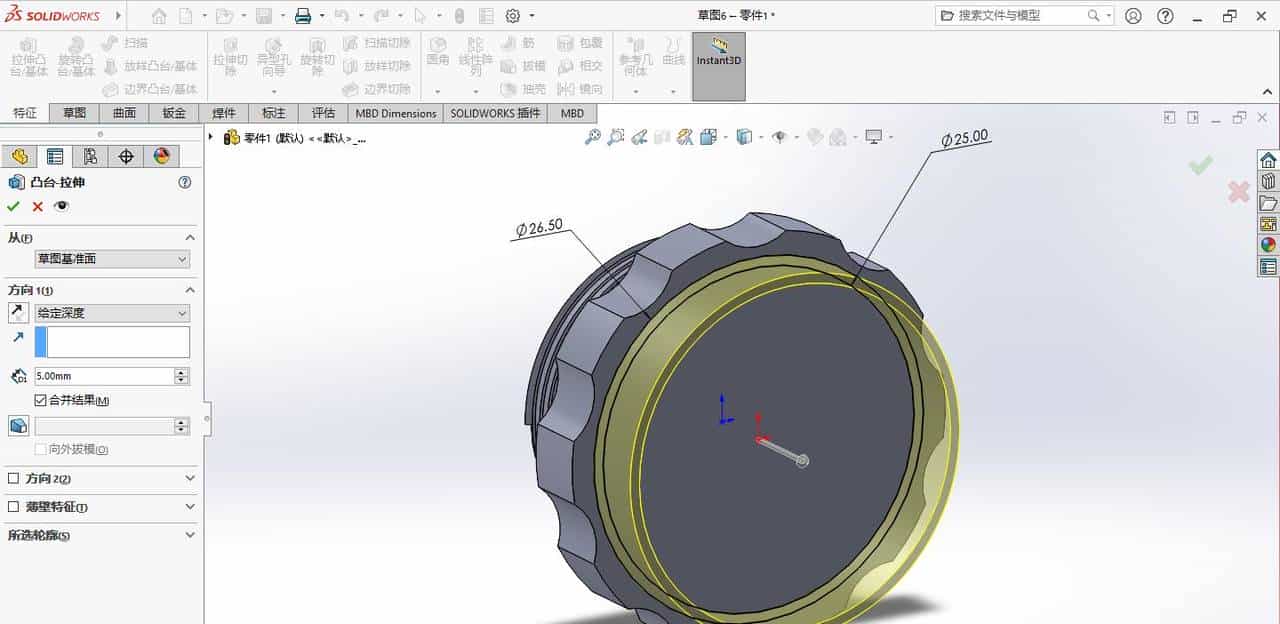

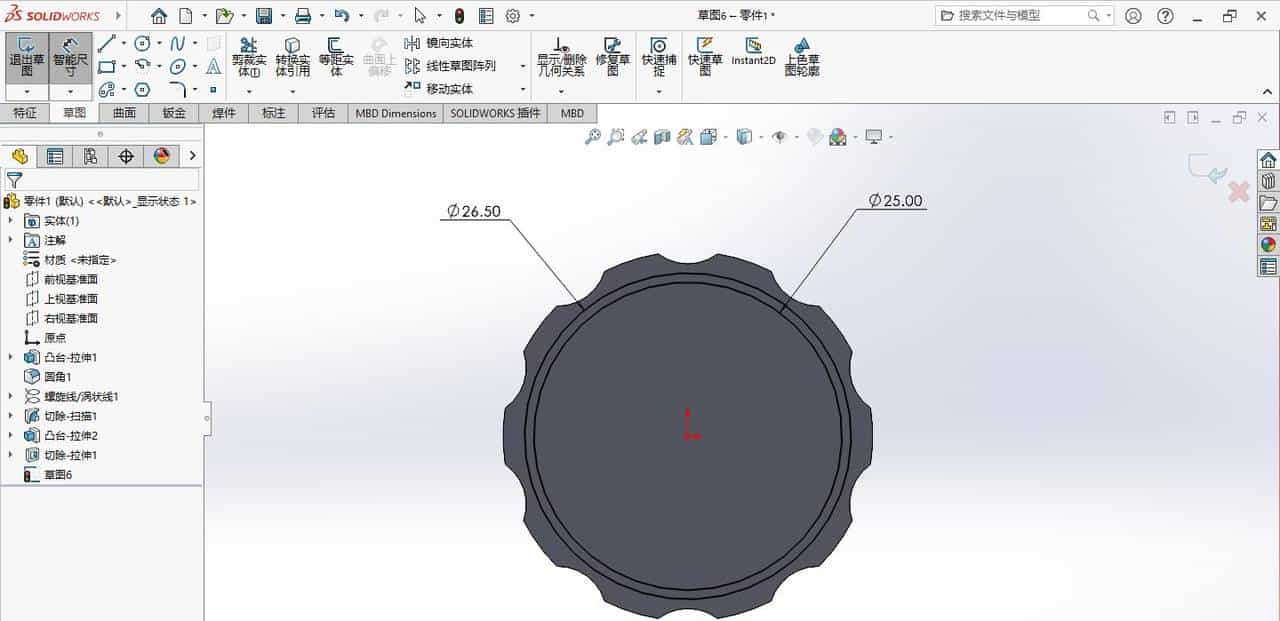

继续在前面进行草图绘制，画直径25、26.5的同心圆；

拉伸凸台–给定深度5；（拉伸凸台3）

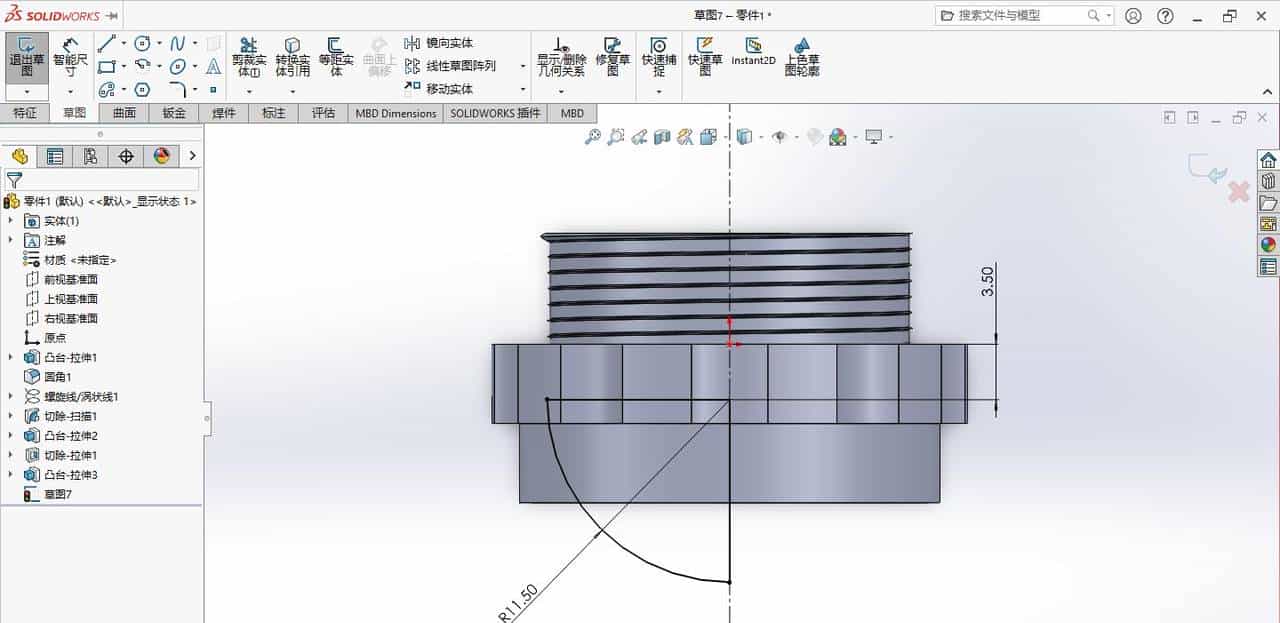

上视基准面绘制草图。

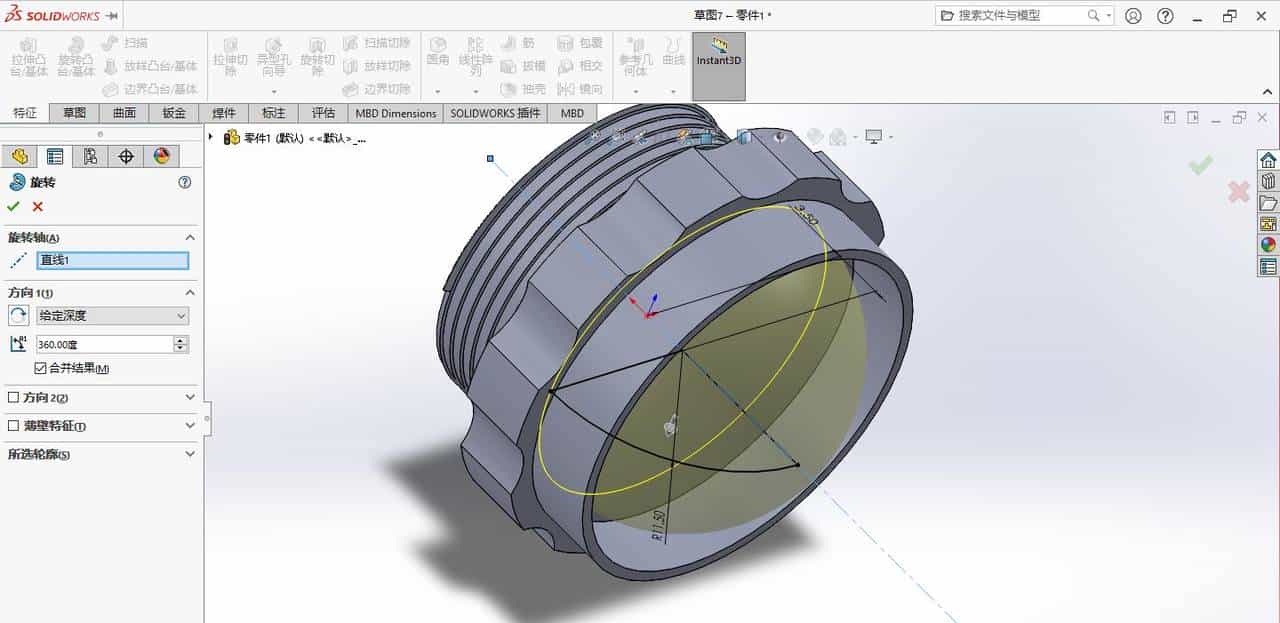

旋转凸台。（旋转凸台1）

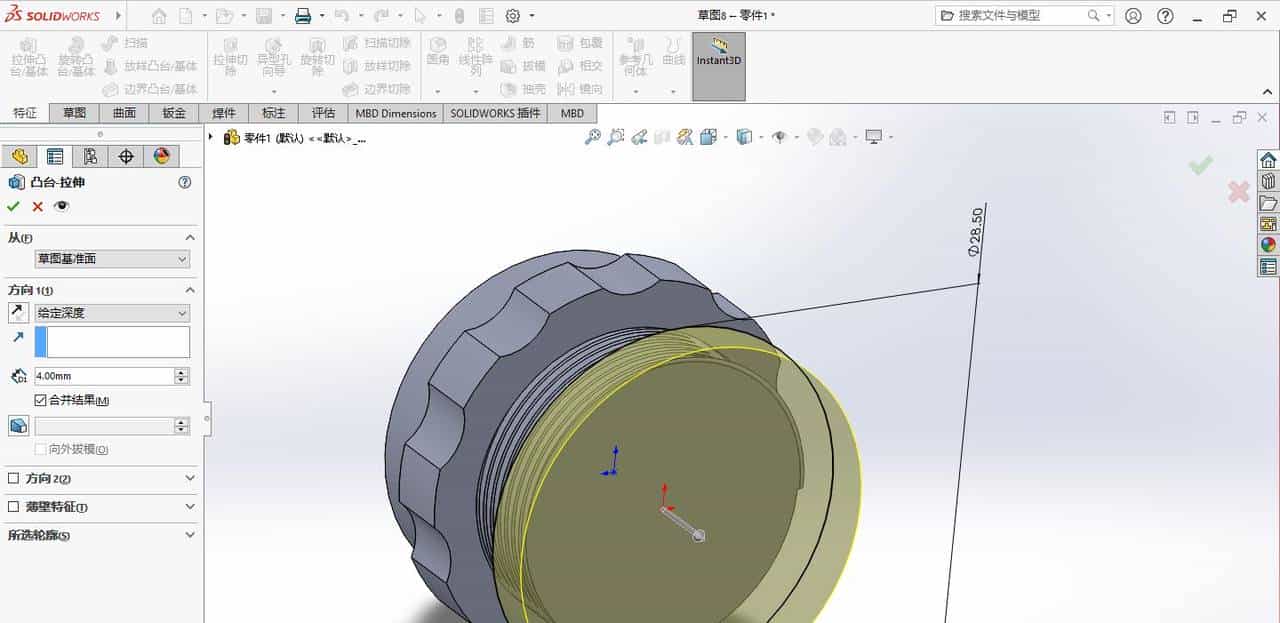

在背面进行草图绘制，画直径28.5的圆，拉伸凸台–给定深度4；（拉伸凸台4）

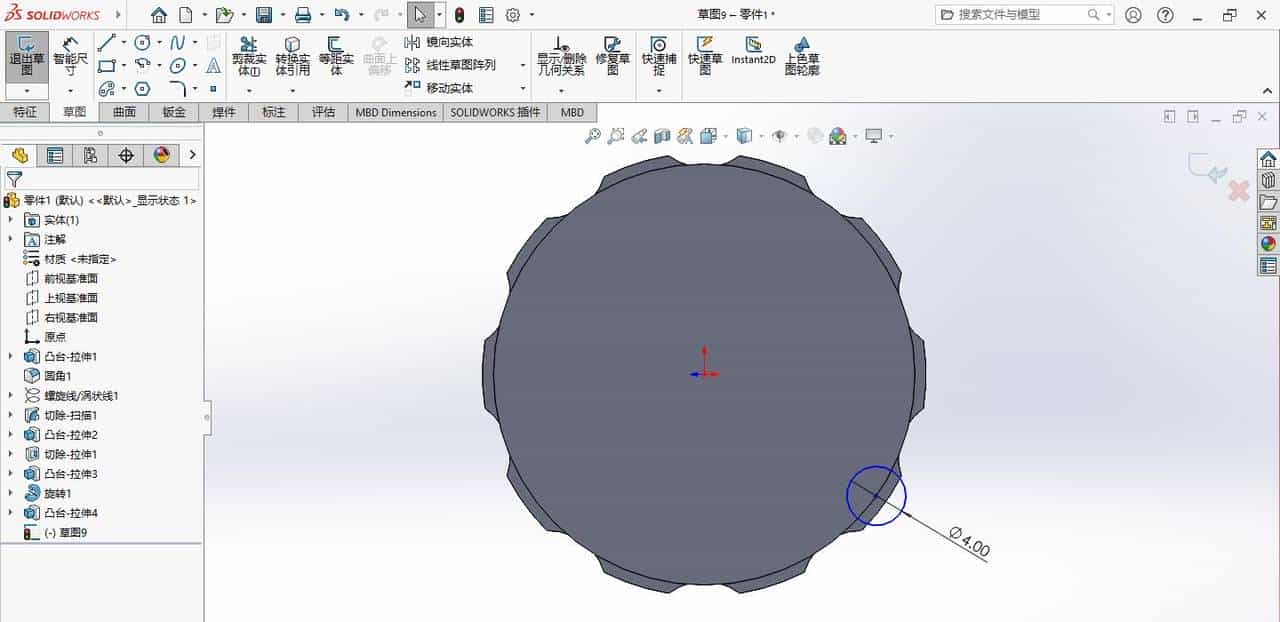

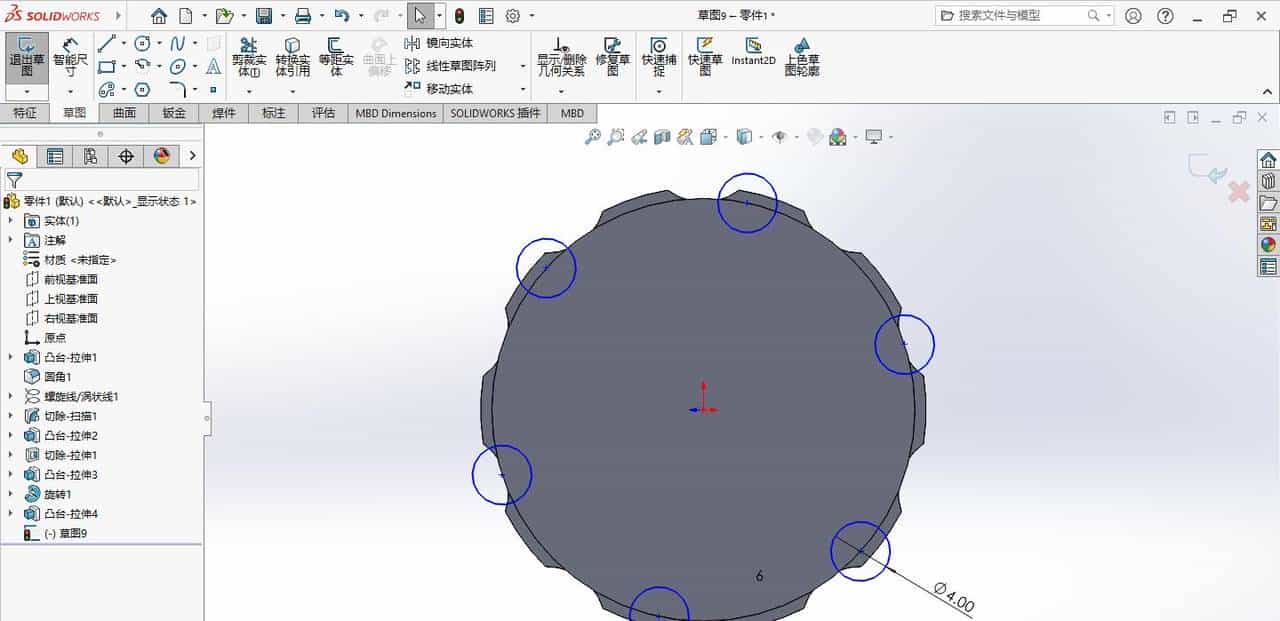

以这个直径28.5的圆边线为圆心画直径4的圆。

对其进行草图圆周阵列，6次。

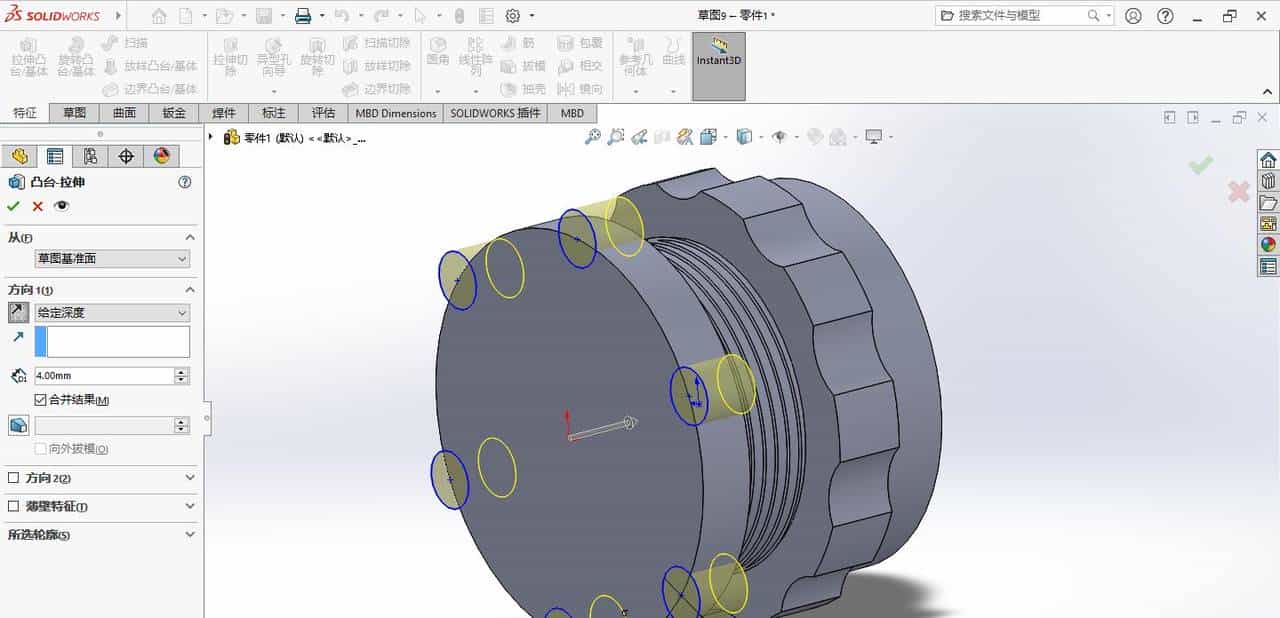

拉伸凸台–给定深度4；（拉伸凸台5）

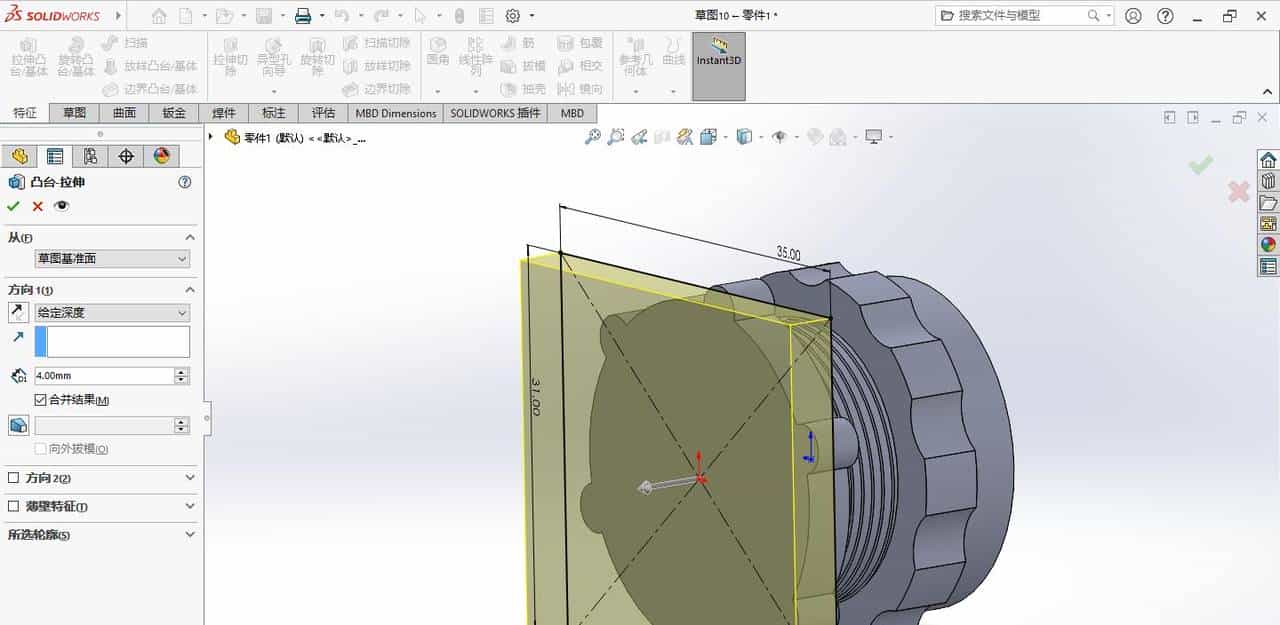

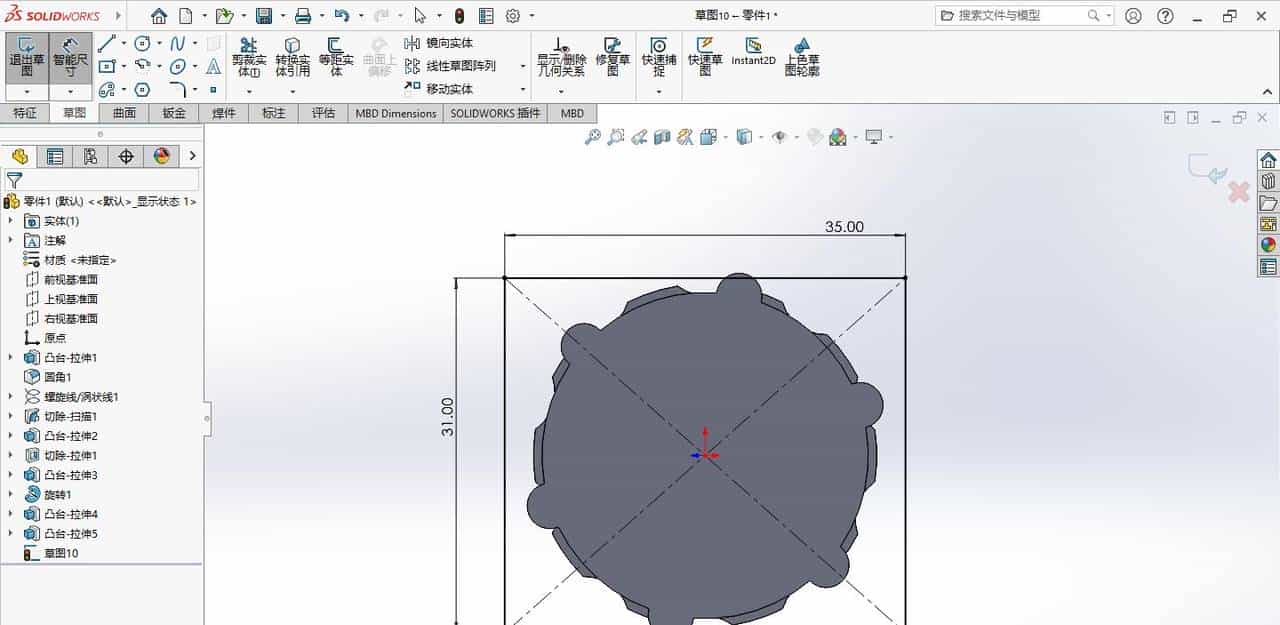

继续画35*31的中心矩形；

拉伸凸台–给定深度4；（拉伸凸台6）

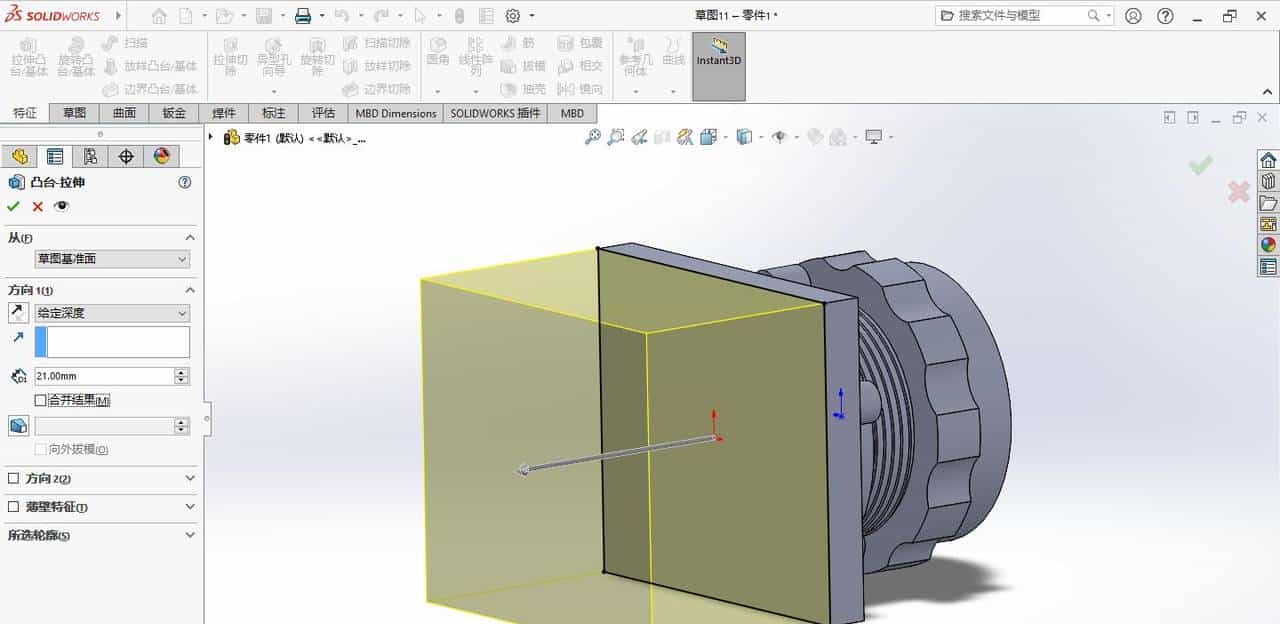

在拉伸凸台6的面上进行草图绘制，实体转换；拉伸凸台–给定深度21（拉伸凸台7）；这里把合并结果撤销掉。

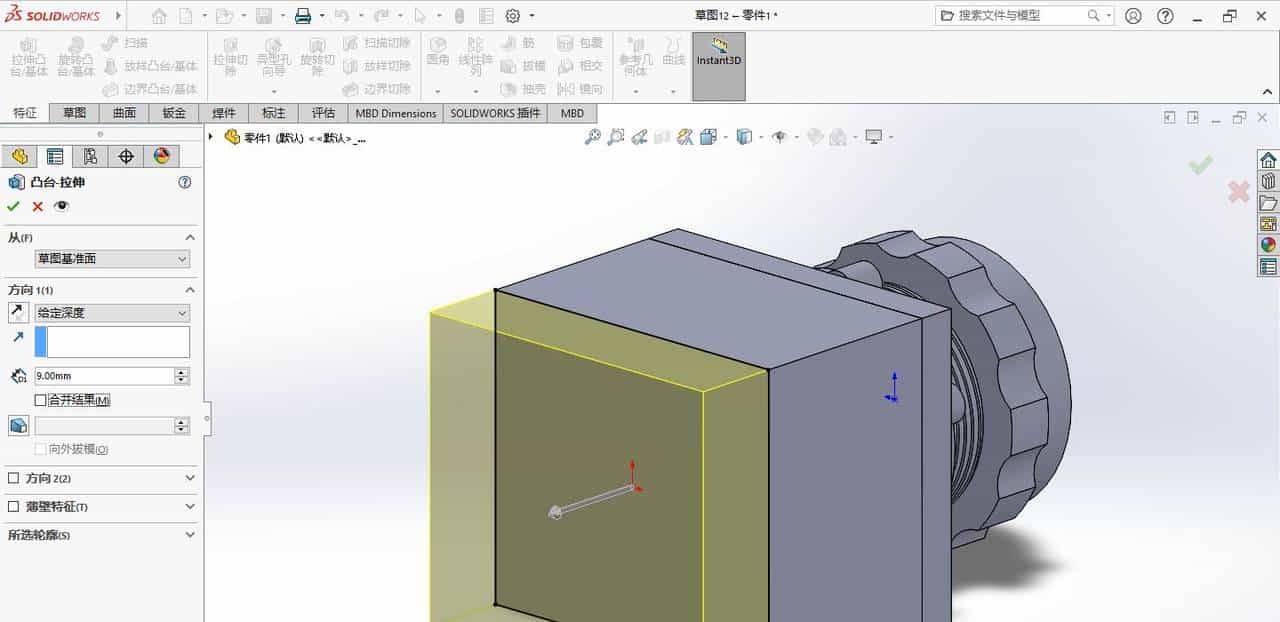

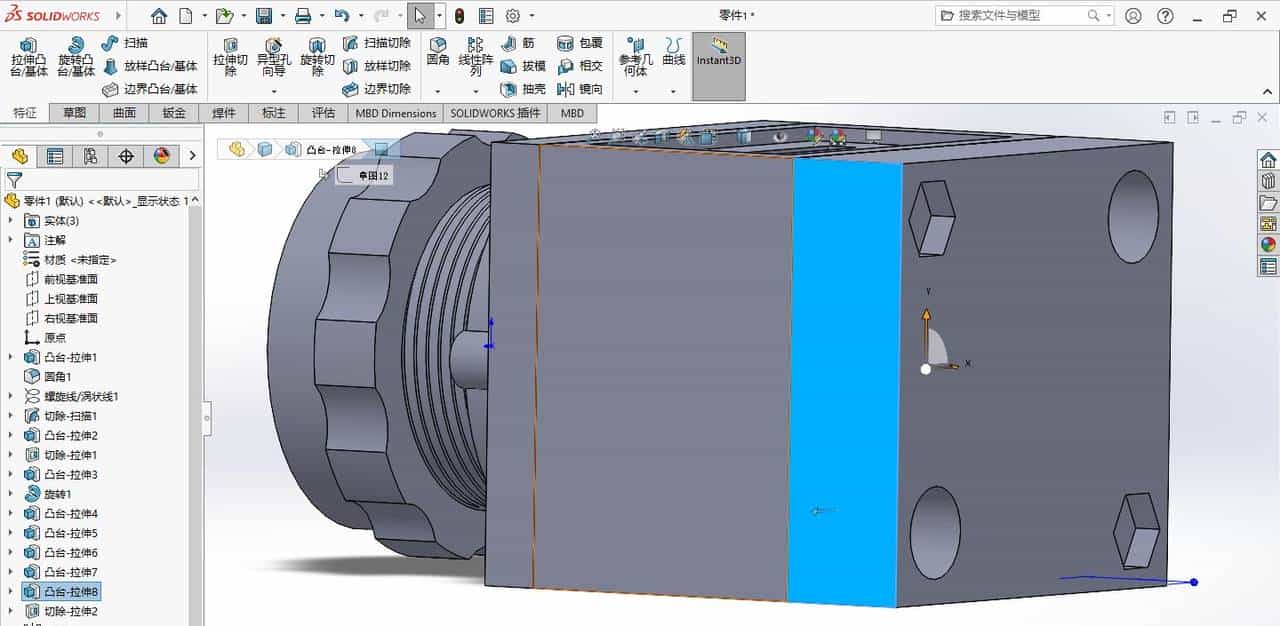

还是刚刚的方法，拉伸凸台–给定深度9；（拉伸凸台8）

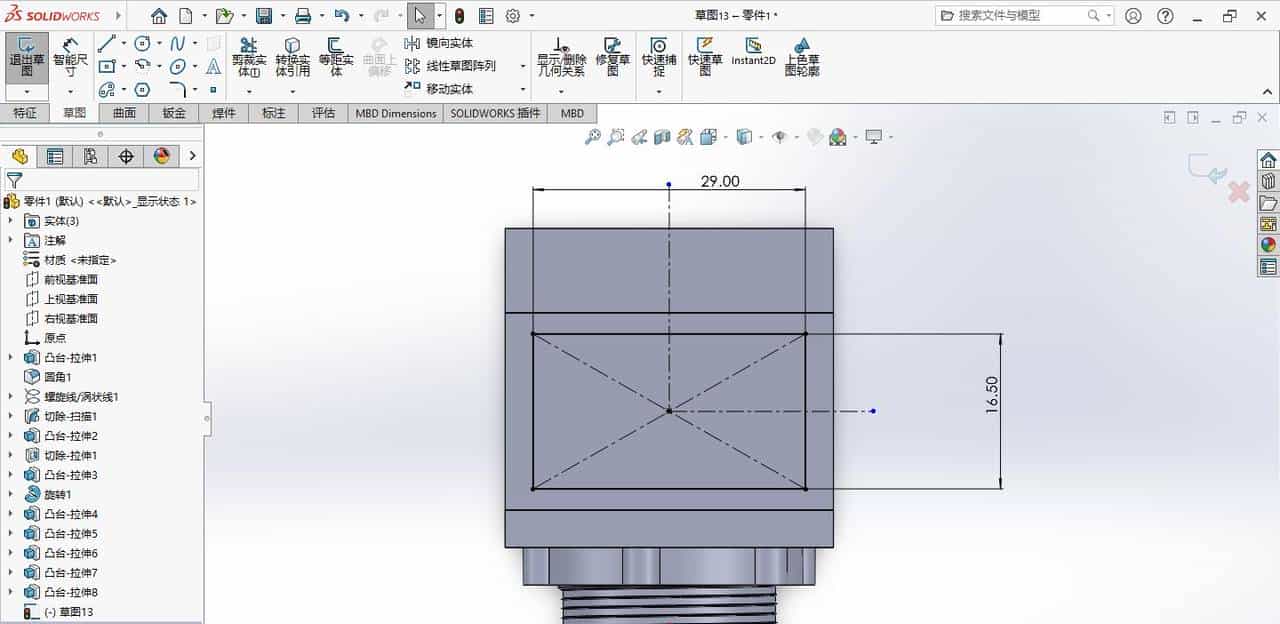

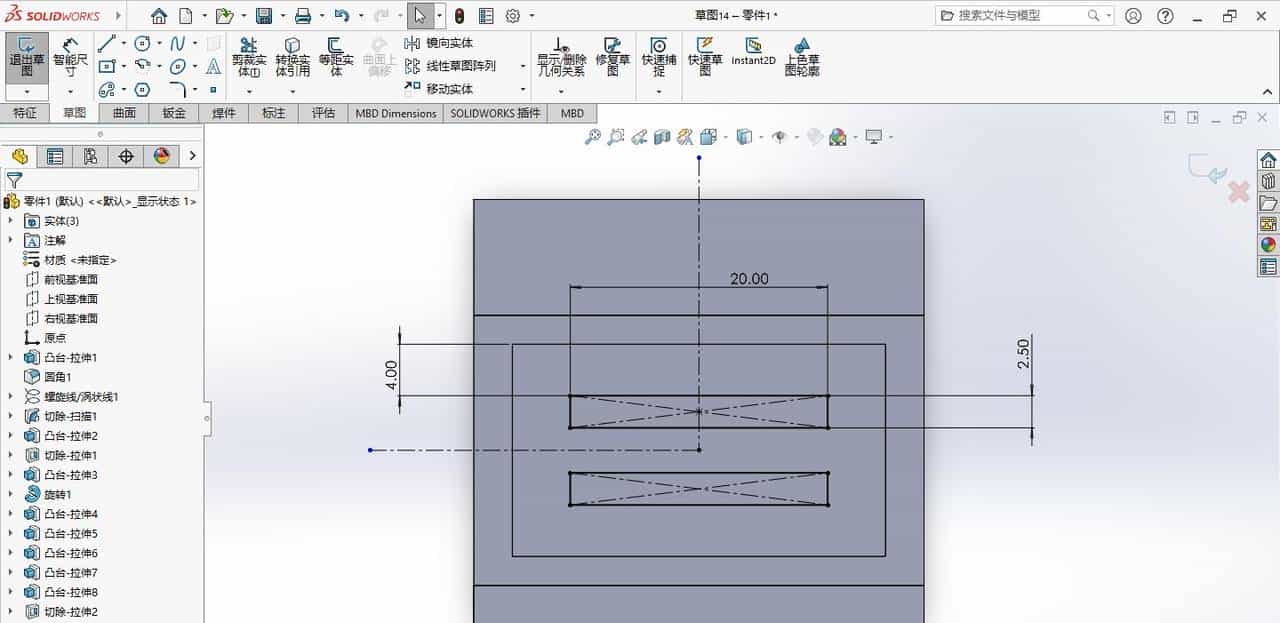

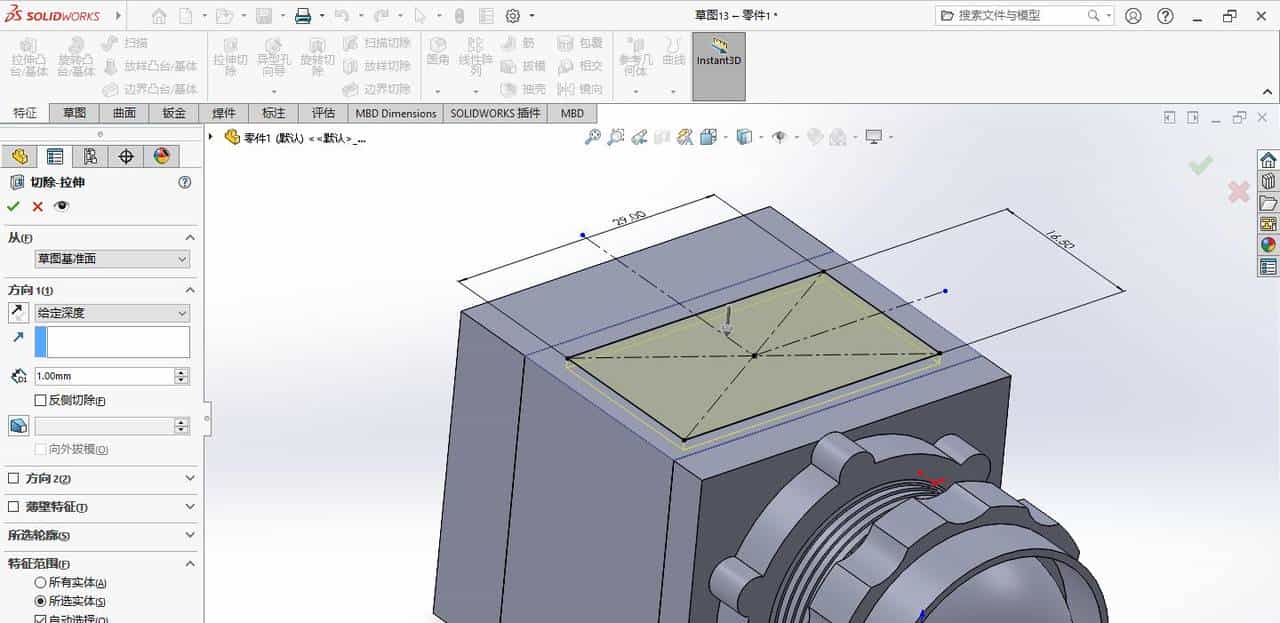

在上边的面上绘制草图，画29*16.5的中心矩形；

拉伸切除–给定深度1；（拉伸切除2）

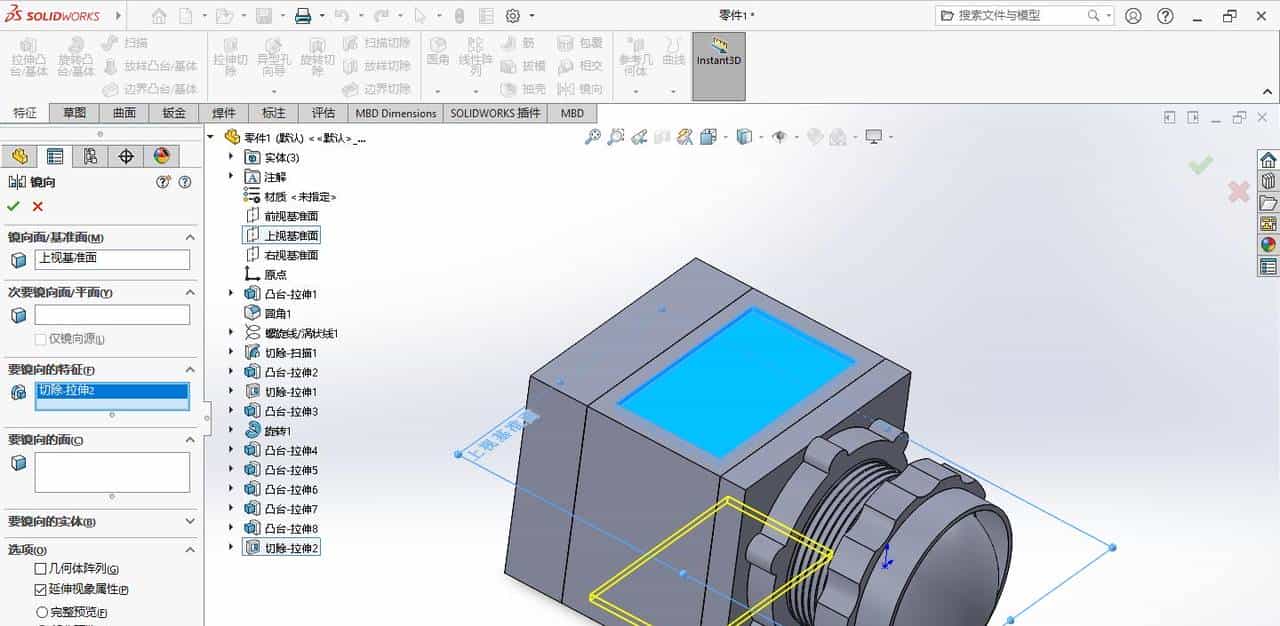

以上视基准面给拉伸切除2做镜像。（镜像1）

继续在上视基准面绘制草图；

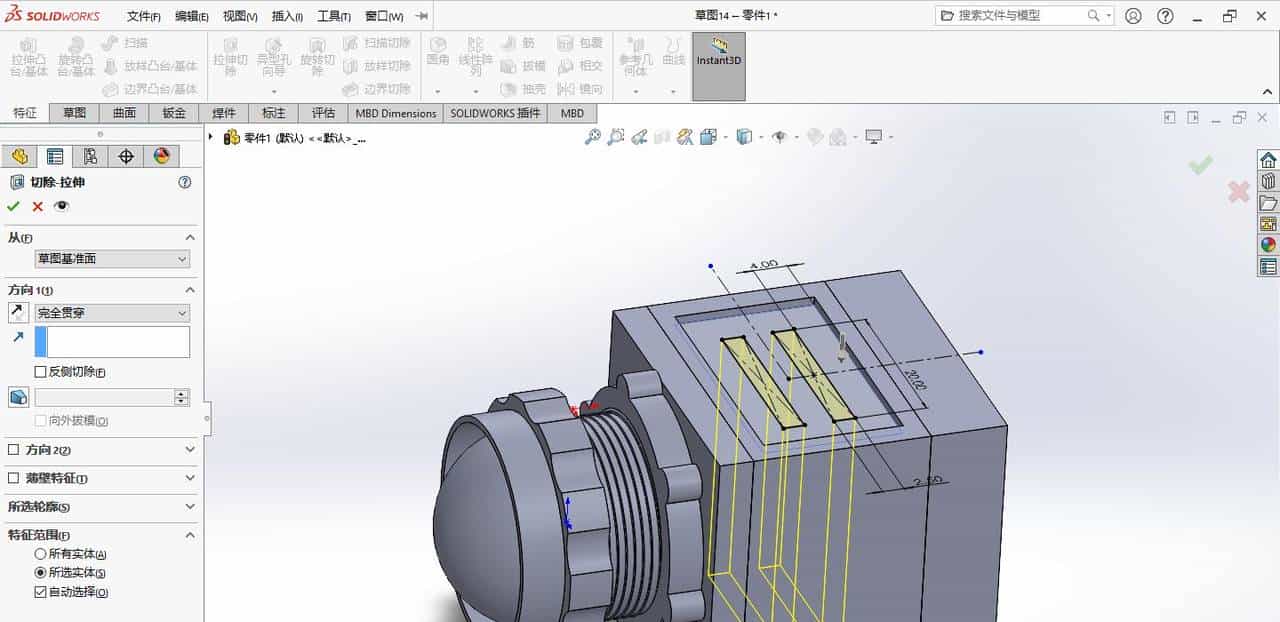

这次贯穿切除；（拉伸切除3）

在拉伸凸台6的面上进行草图绘制，这里如果拉伸凸台5有遮挡可以转一下；

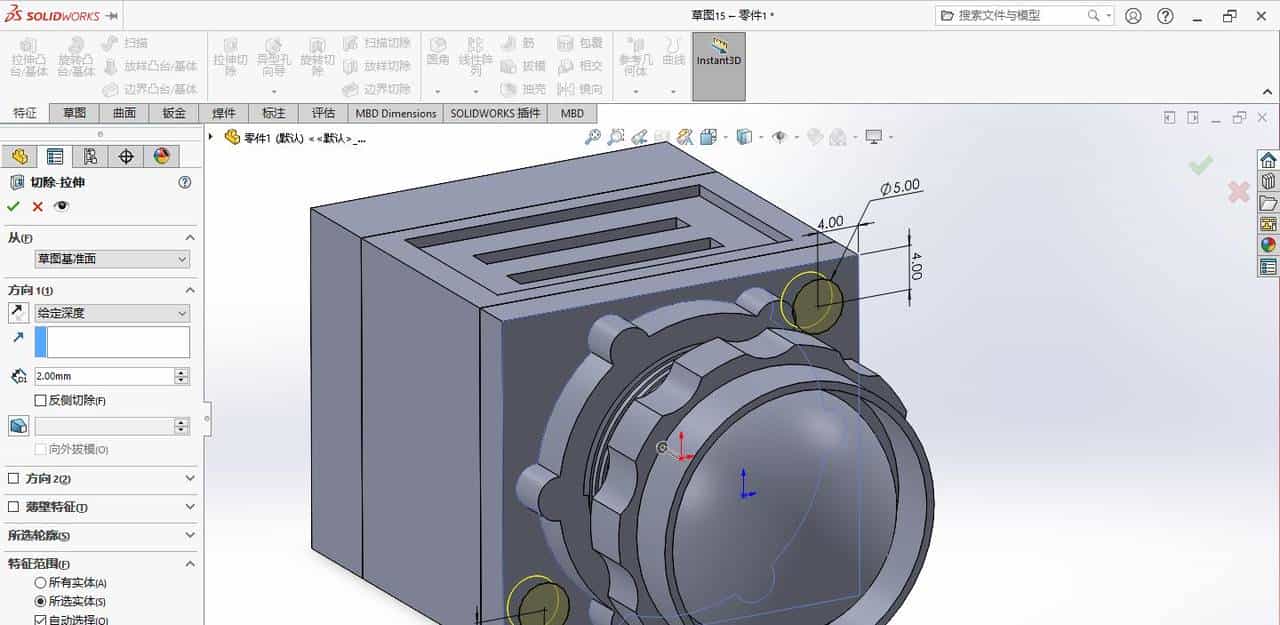

拉伸切除–给定深度2；（拉伸切除4）

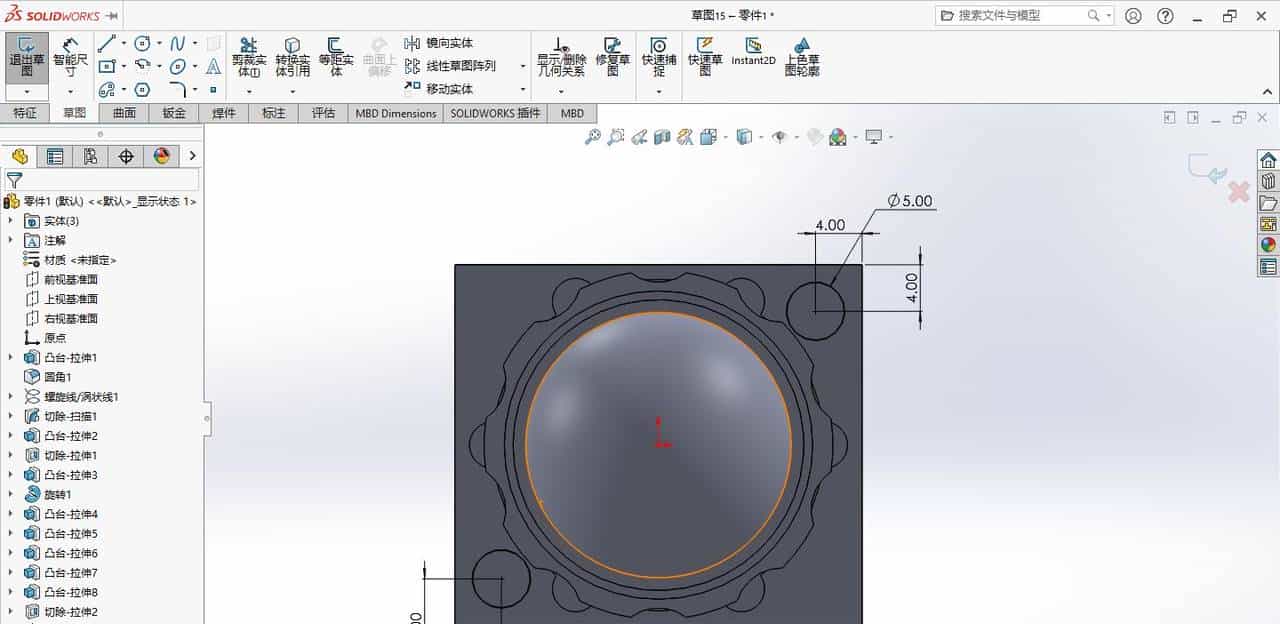

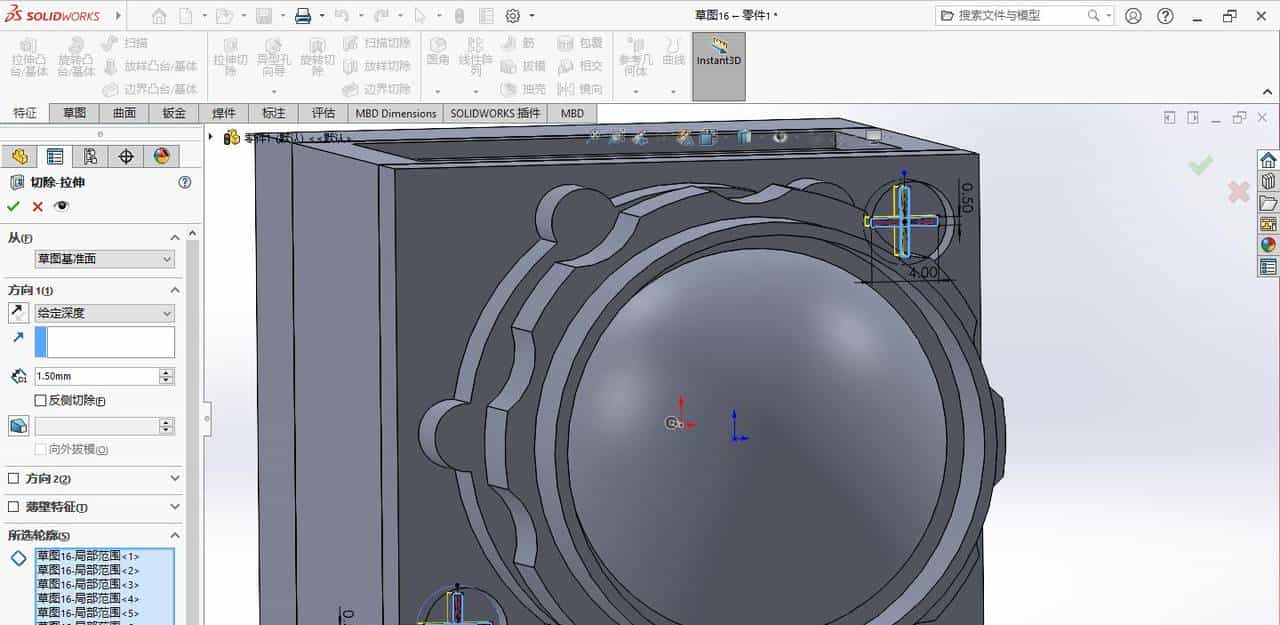

在切除后的位置进行草图绘制；

拉伸切除–给定深度1.5；（拉伸切除5）

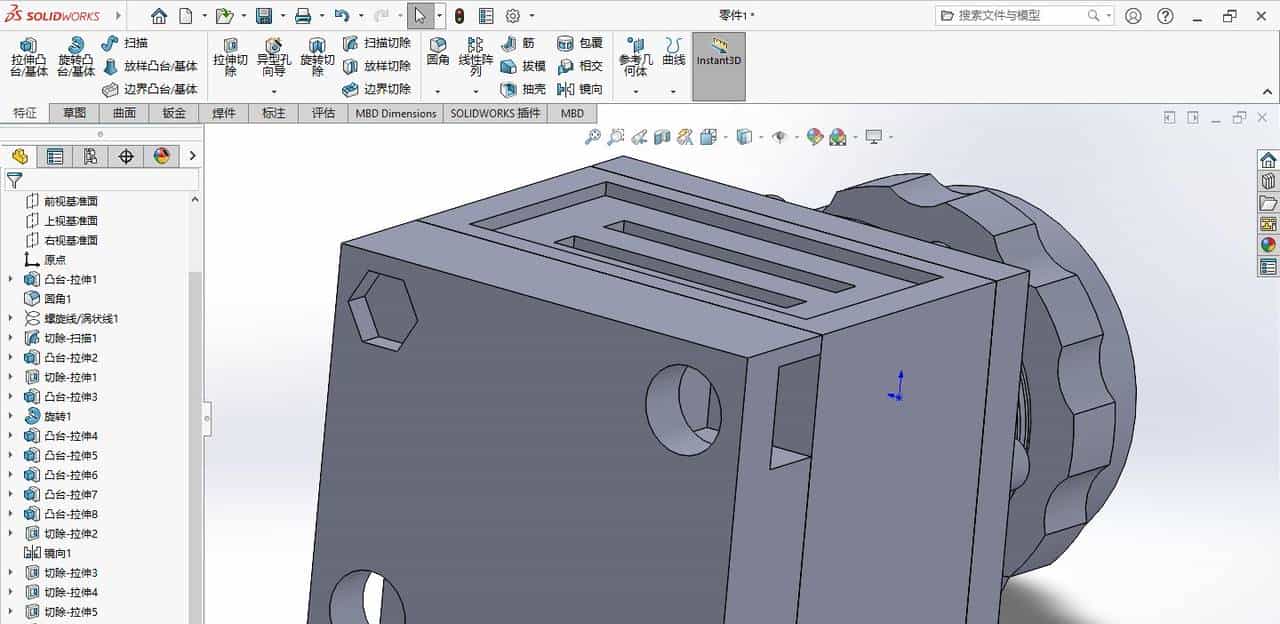

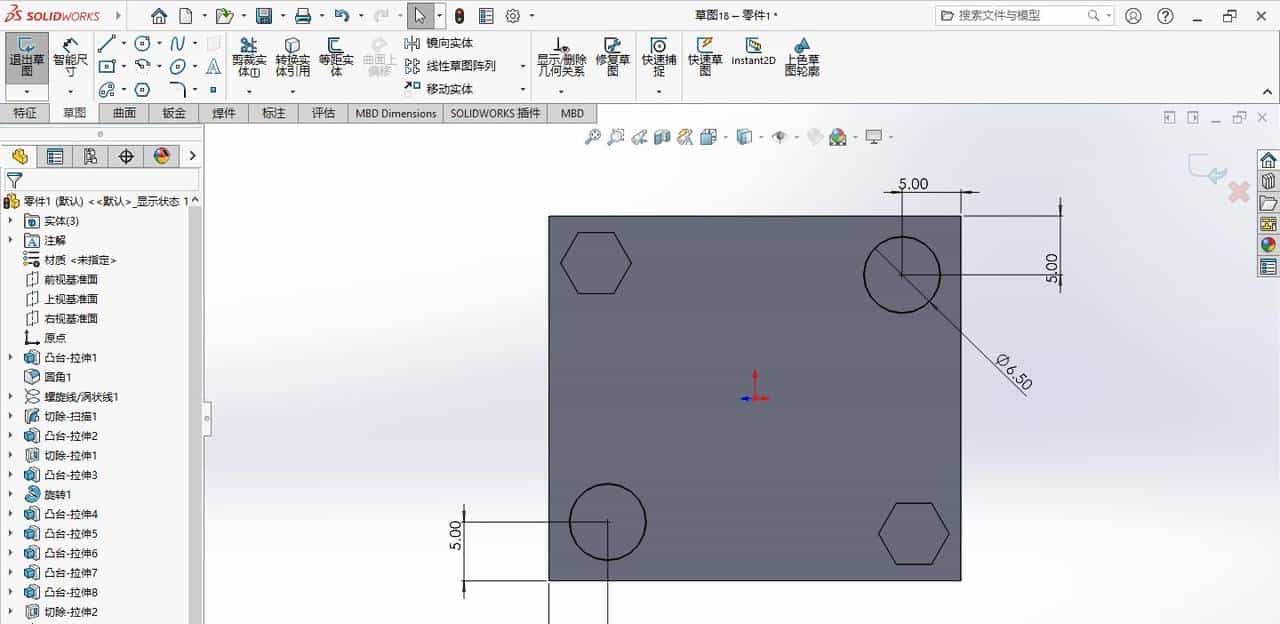

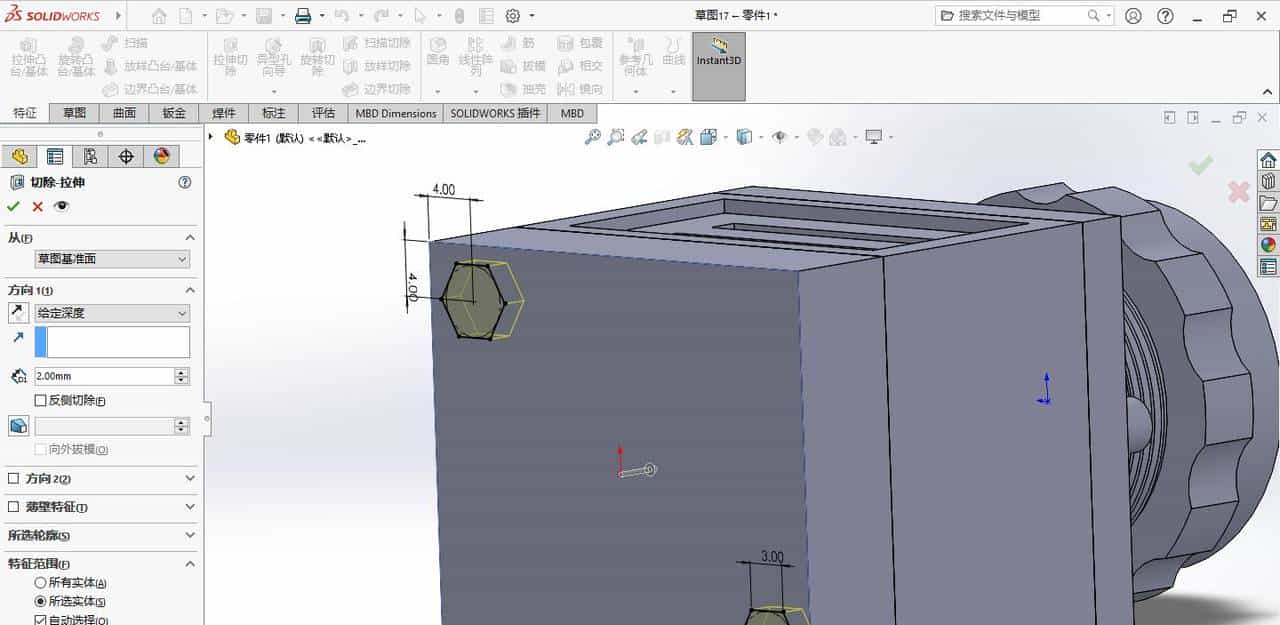

在背面画正六边形，拉伸切除–给定深度2；（拉伸切除6）

继续绘制草图；

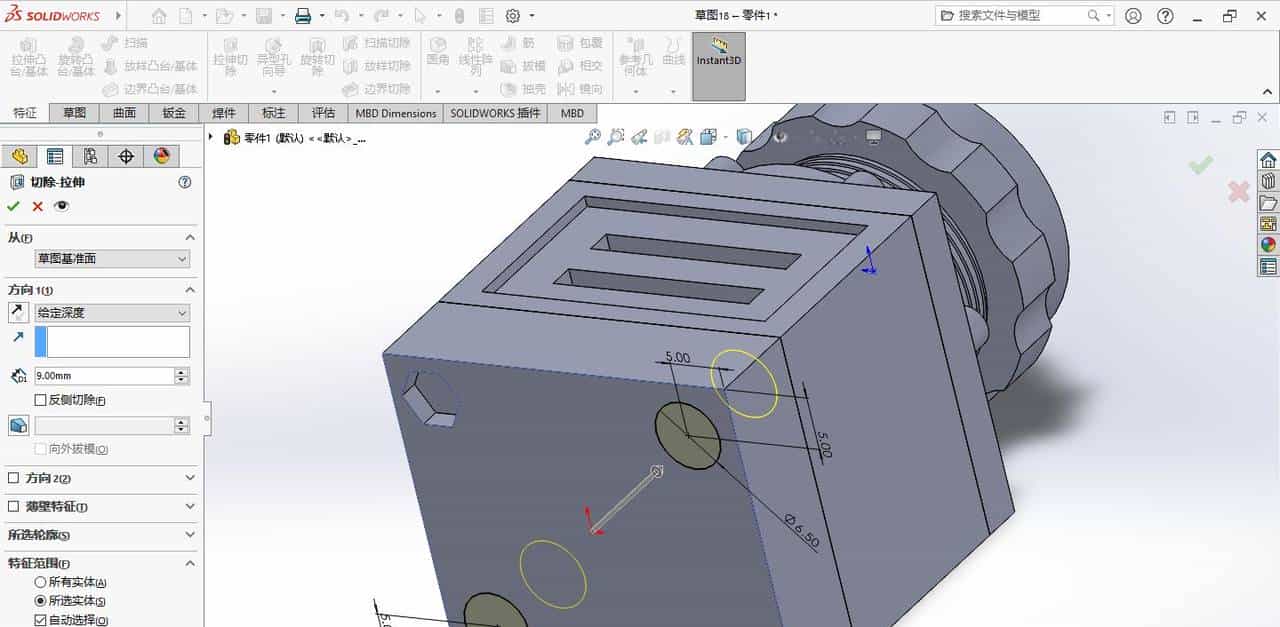

拉伸切除–给定深度9；（拉伸切除7）

在右边这个面上进行草图绘制；

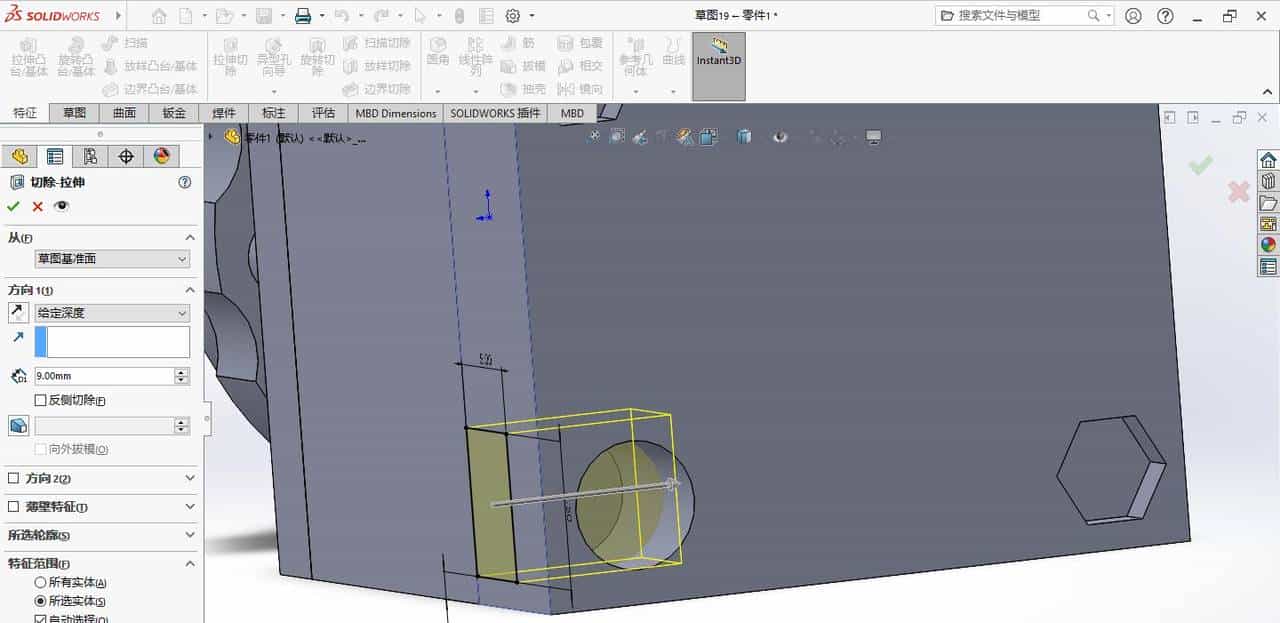

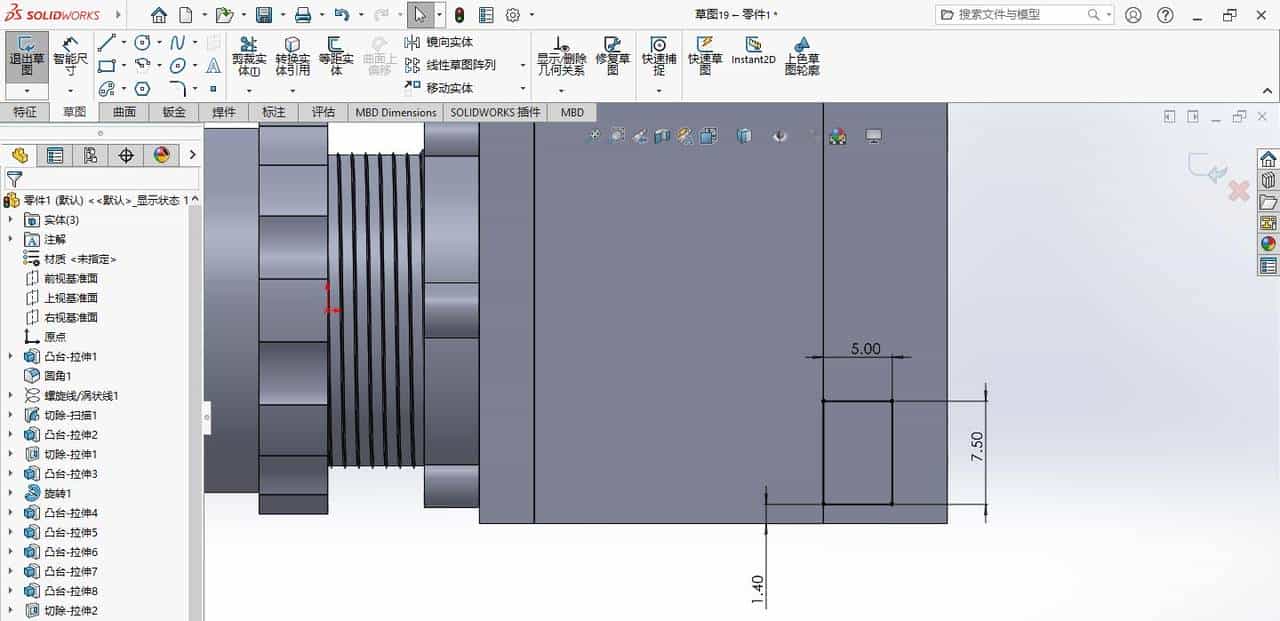

画5*7.5的边角矩形；

拉伸切除–给定深度9；（拉伸切除8）

在对角进行同样的操作；（拉伸切除9）

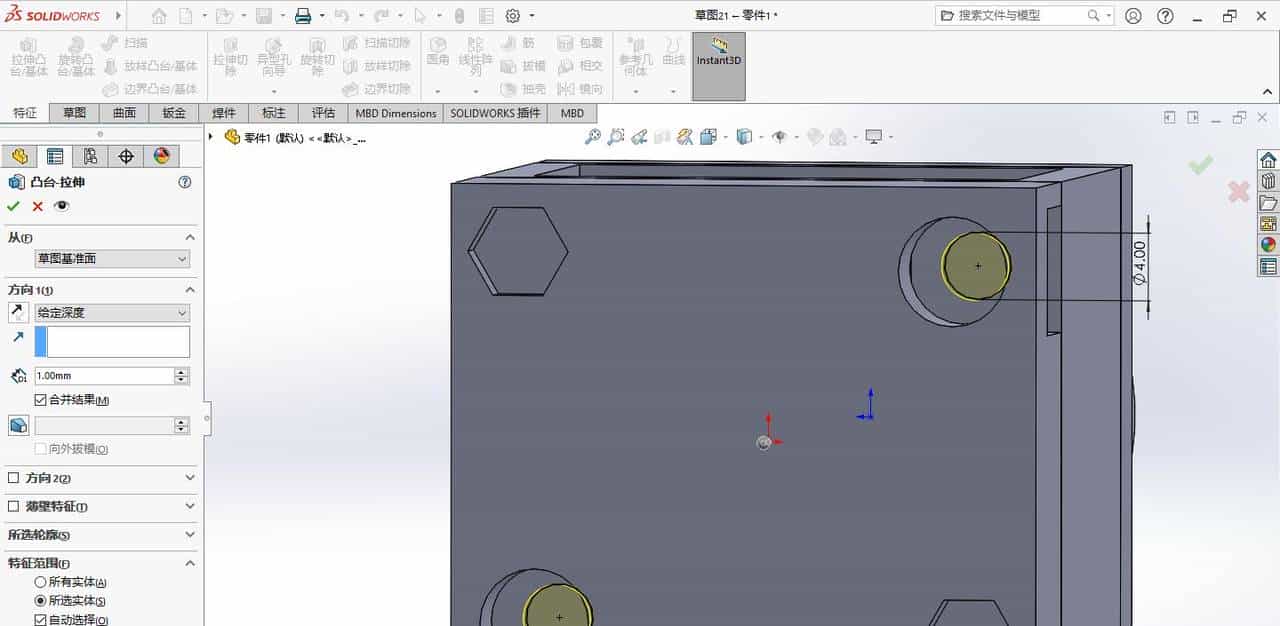

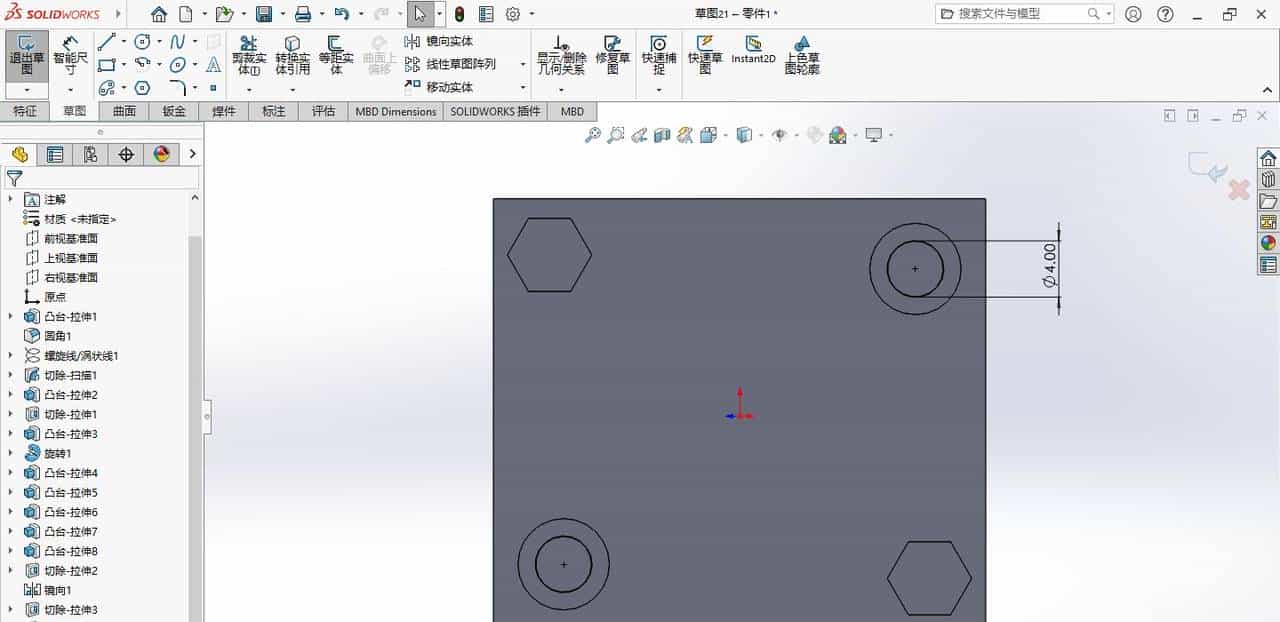

在圆孔里边画直径4的同心圆。

拉伸凸台–给定深度1（拉伸凸台9）；这里应该把合并结果撤销掉，我这个没撤销当时没看出来，后续上色出现一些麻烦；

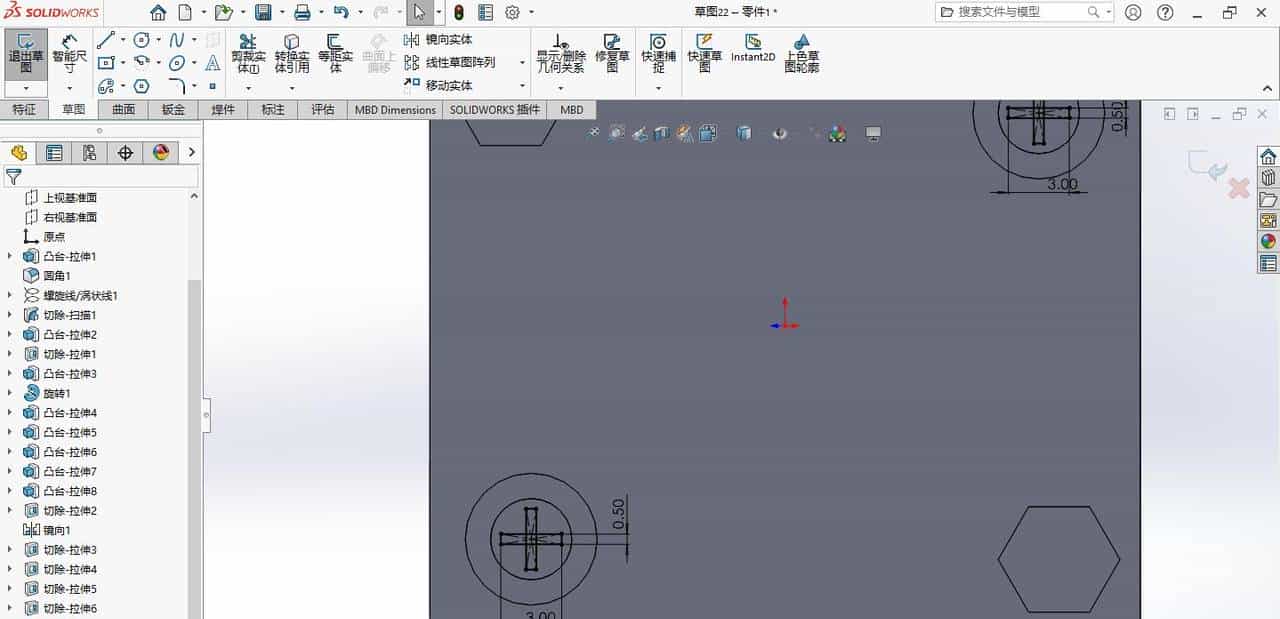

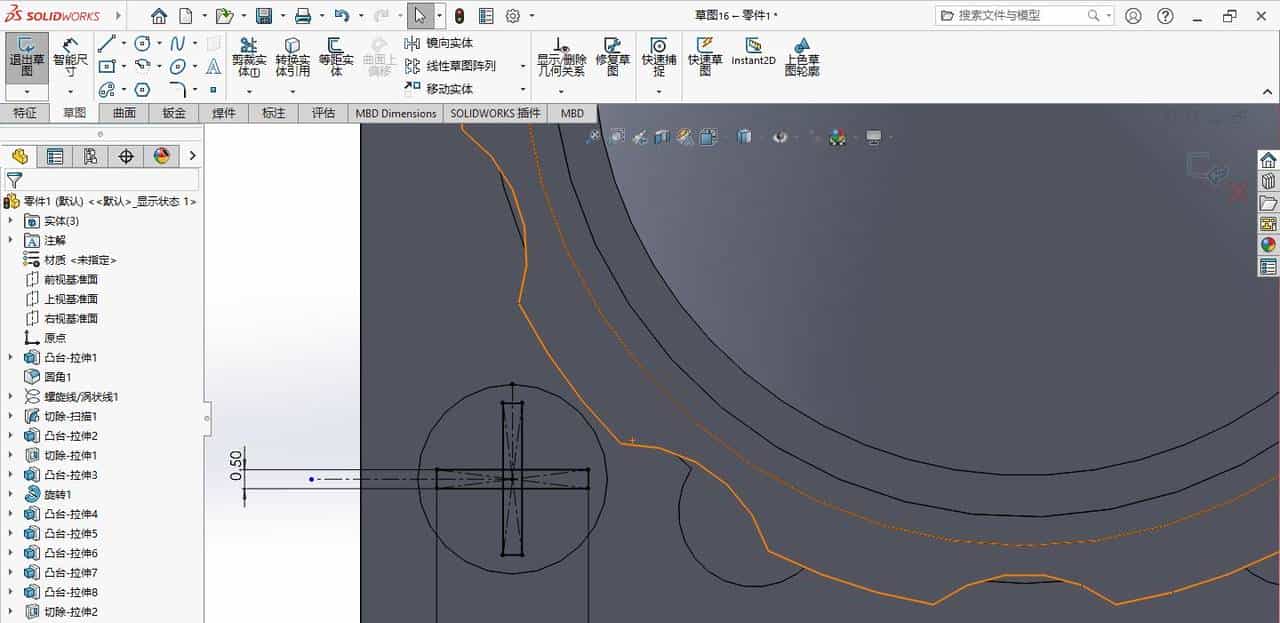

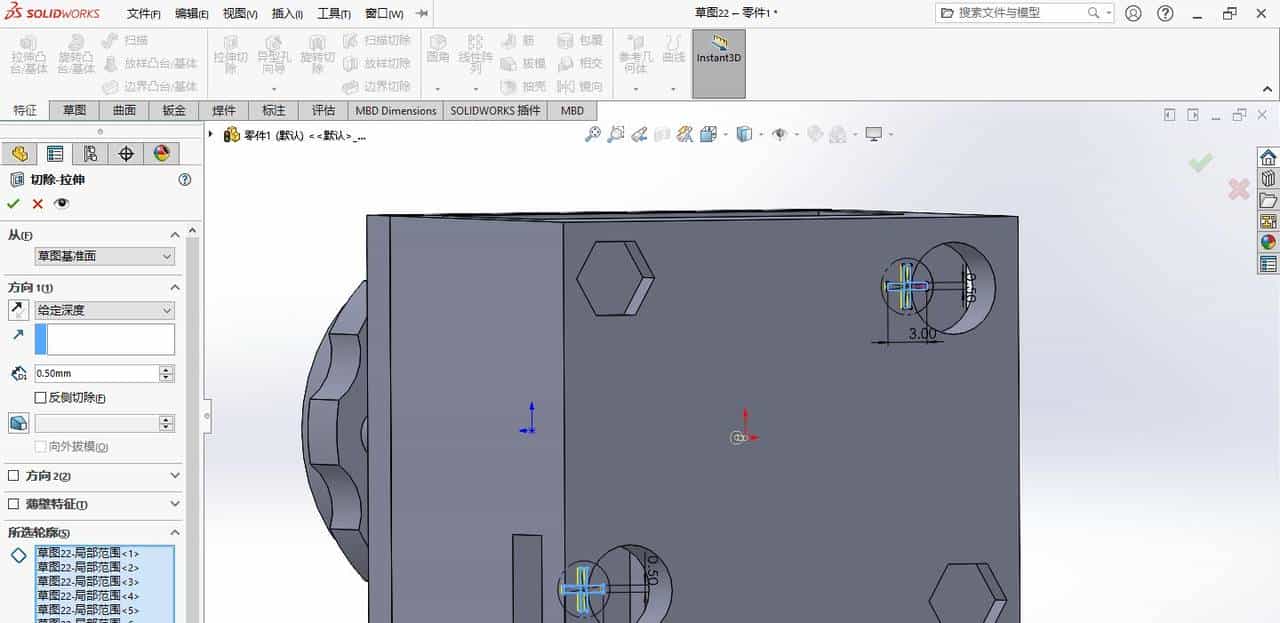

在拉伸凸台9的上面进行草图绘制；

拉伸切除–给定深度0.5（拉伸切除10）；

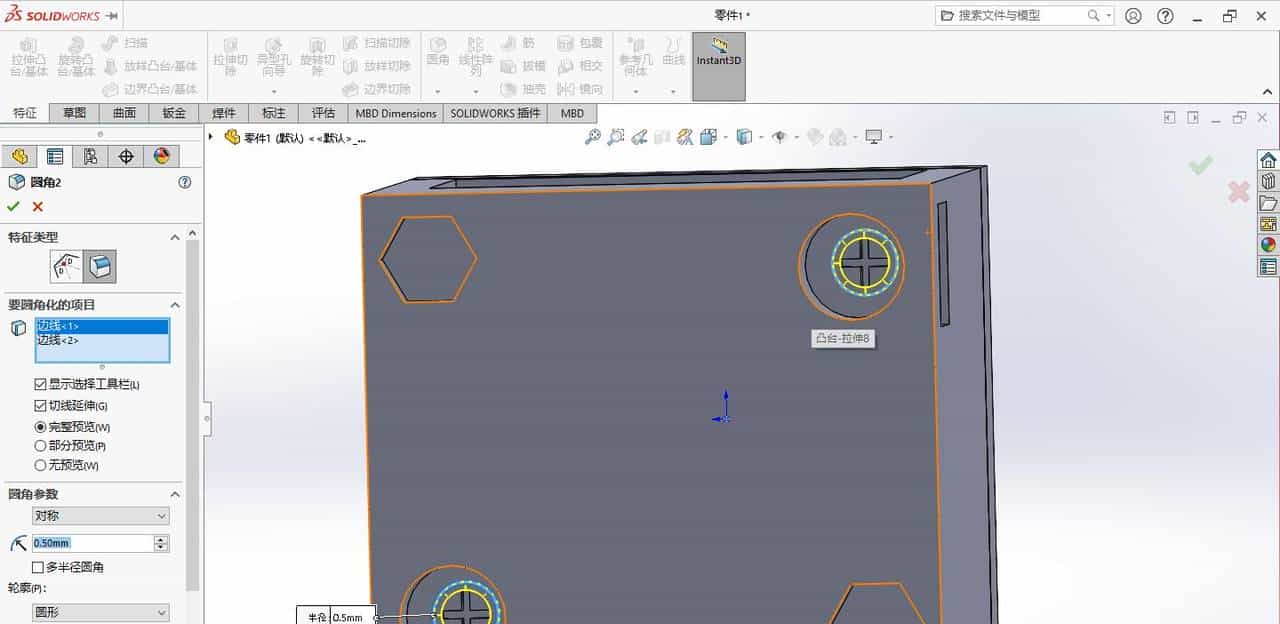

给边做R0.5的圆角；（圆角2）

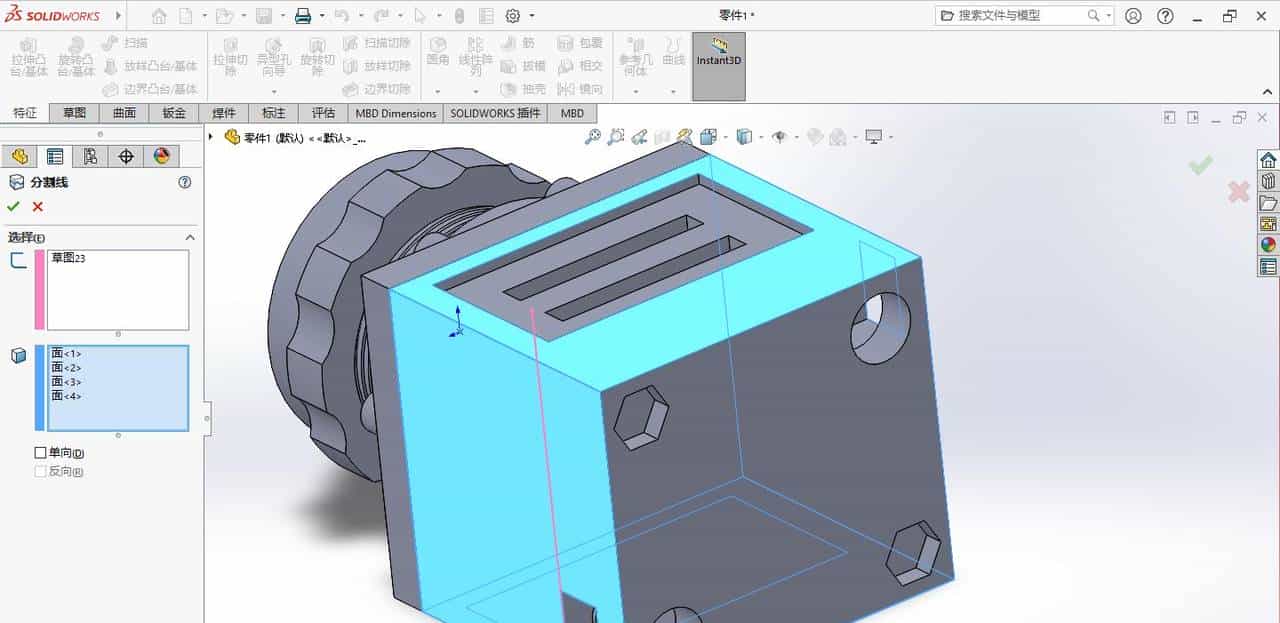

这里由于刚刚的失误（没撤销合并结果），画一条分割线，点击四个面；

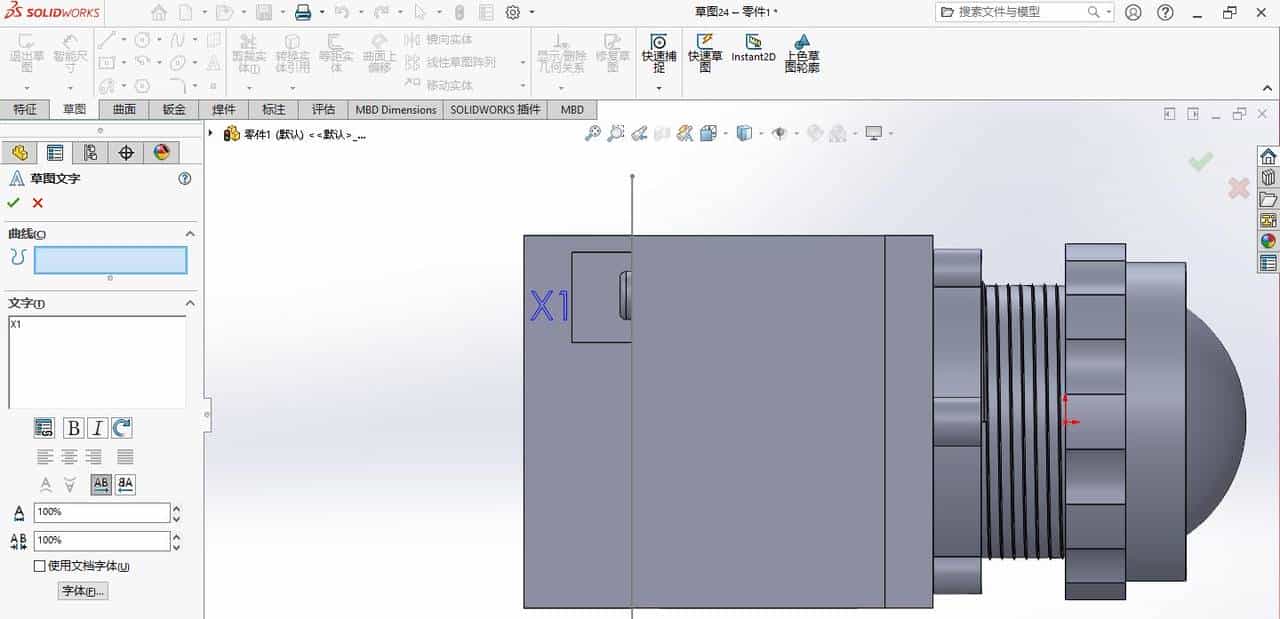

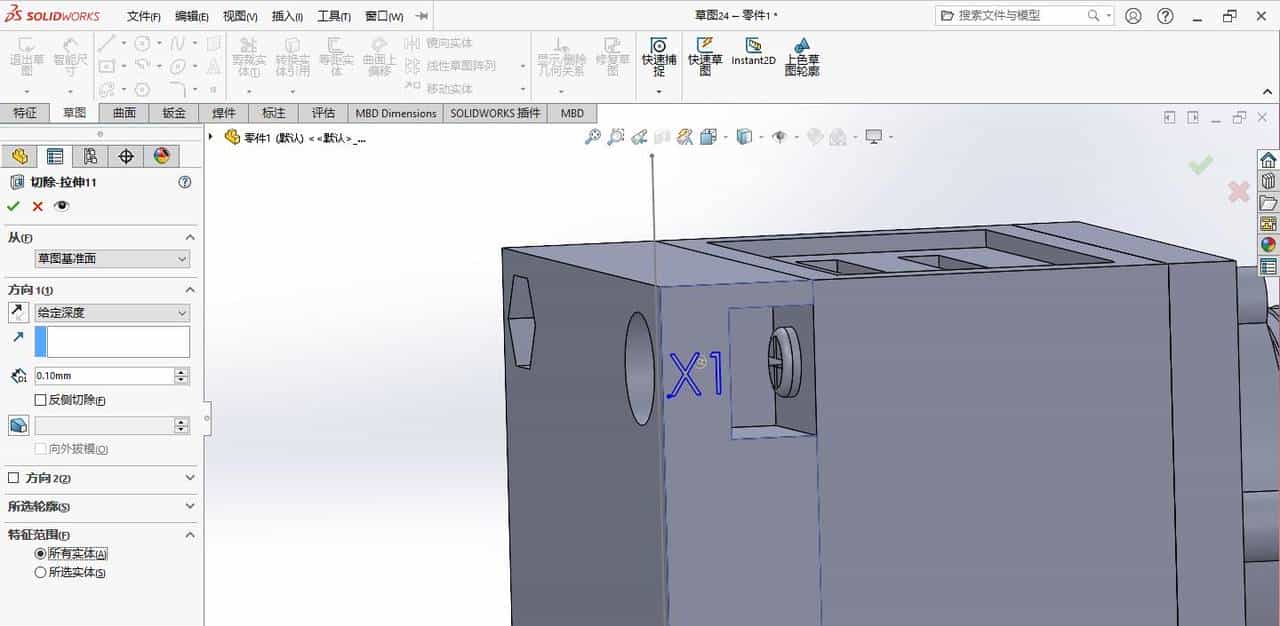

在左边这个位置绘制草图，打出X1；

拉伸切除–给定深度0.1（拉伸切除11）；

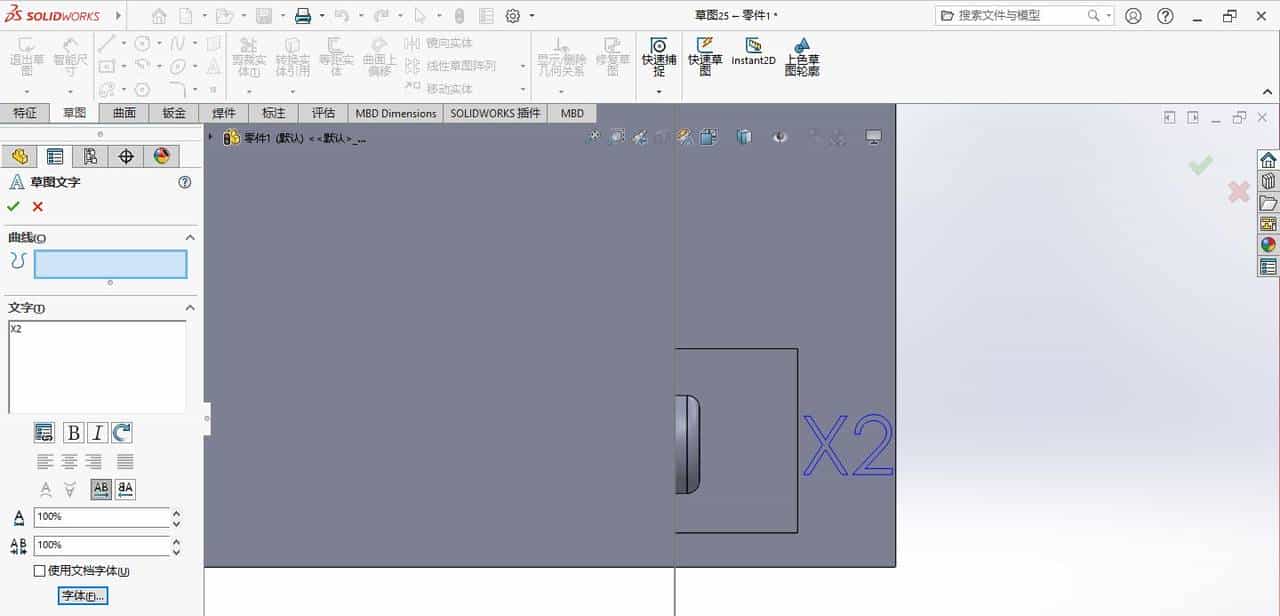

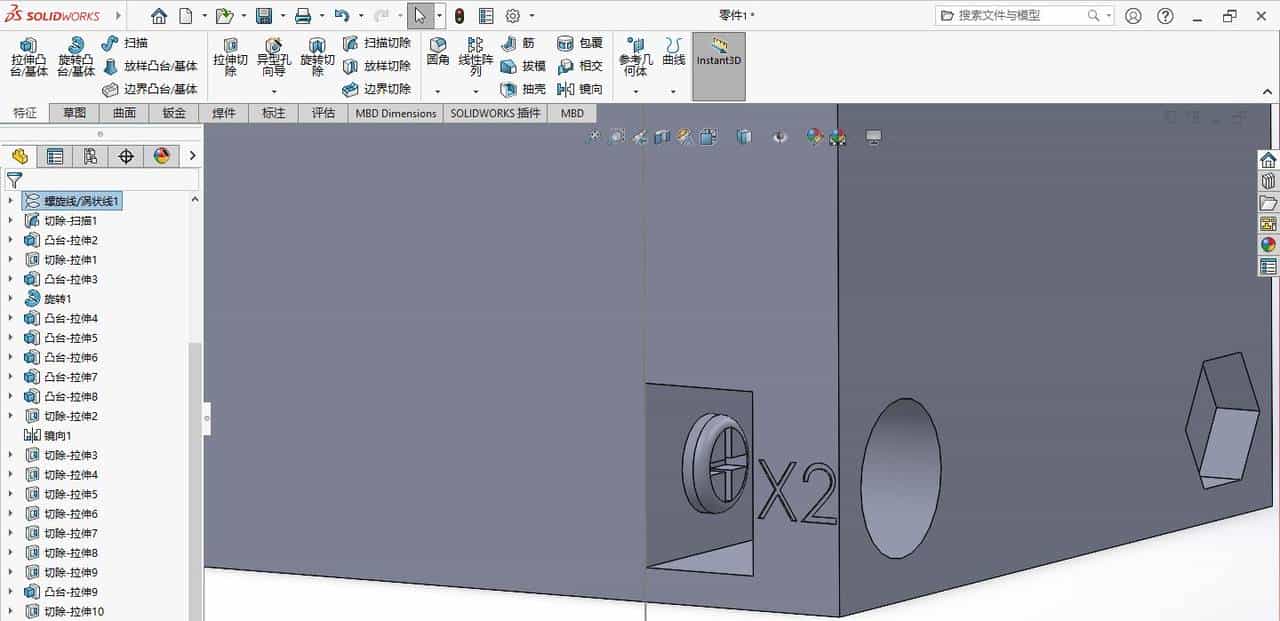

右侧同样的操作（拉伸切除12）；

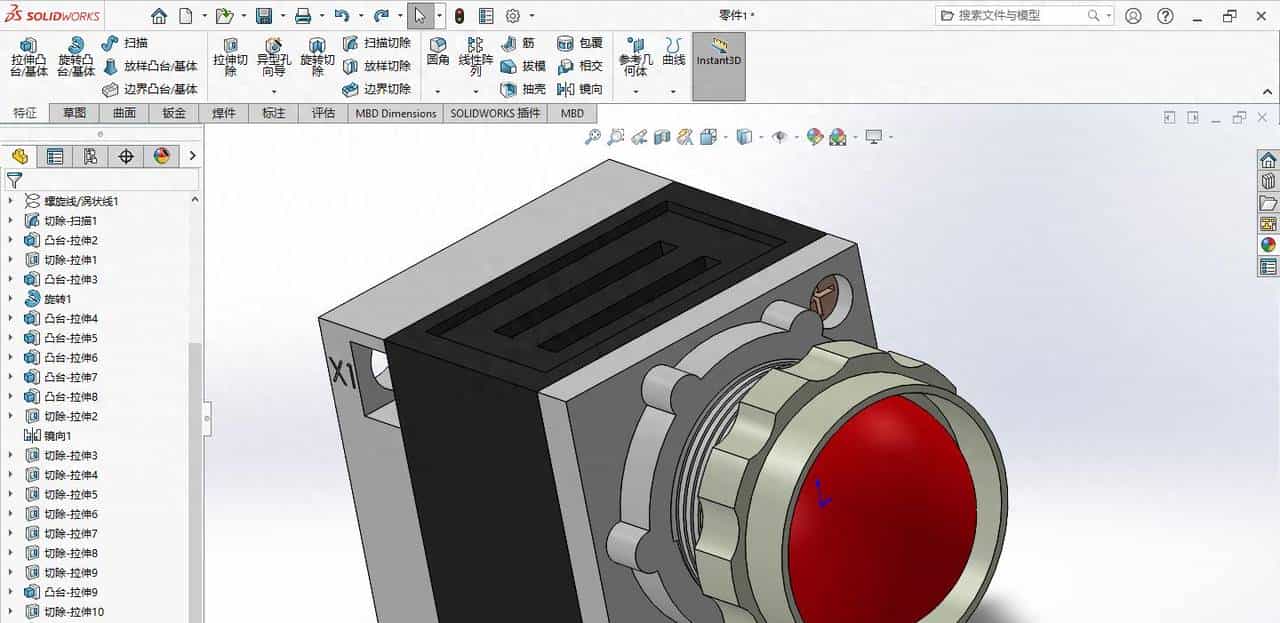

切除后的样子。到这里就全都绘制完成了。

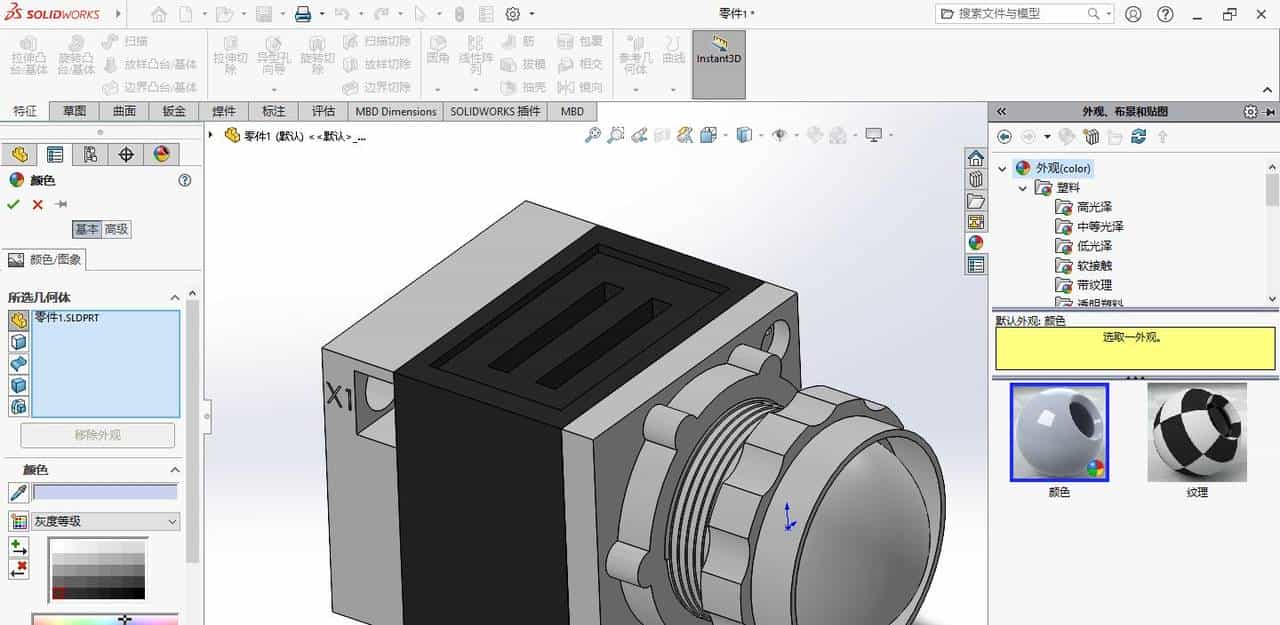

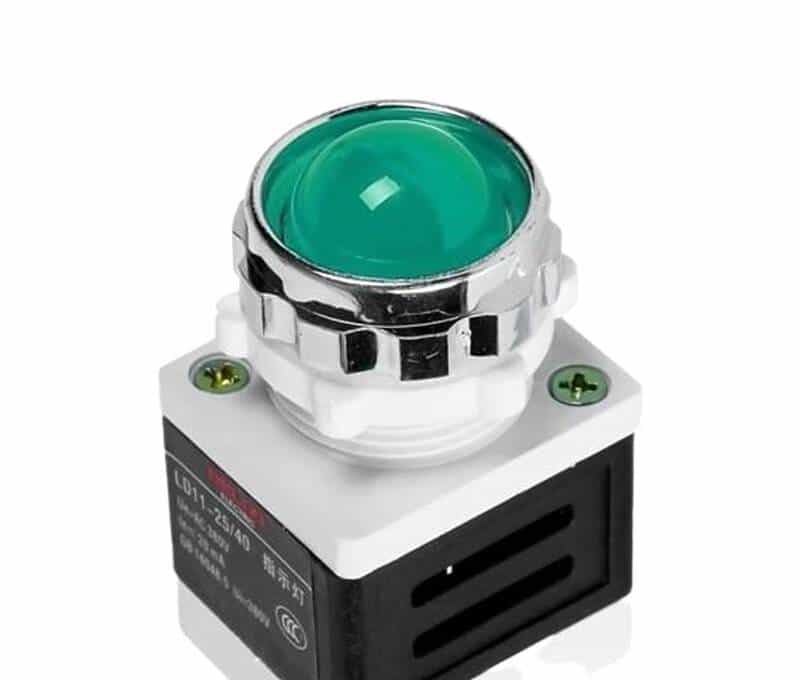

我们安装实物进行上色练习。
