今天在购物APP看到各类漏斗，挑几种不同的漏斗，用不同的方法画着玩玩，今天这些略微简单一些；

漏斗1

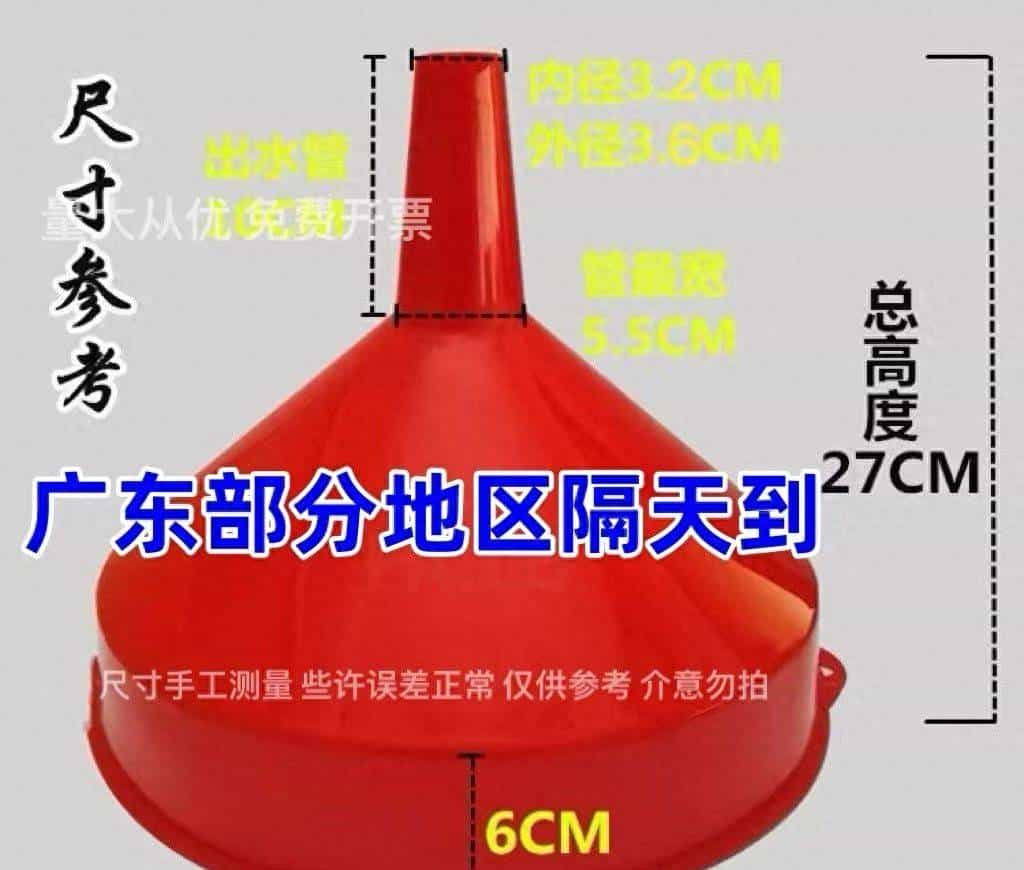

第一是这种在日杂店超级常见的漏斗；我们用旋转凸台的方式给他画出来；

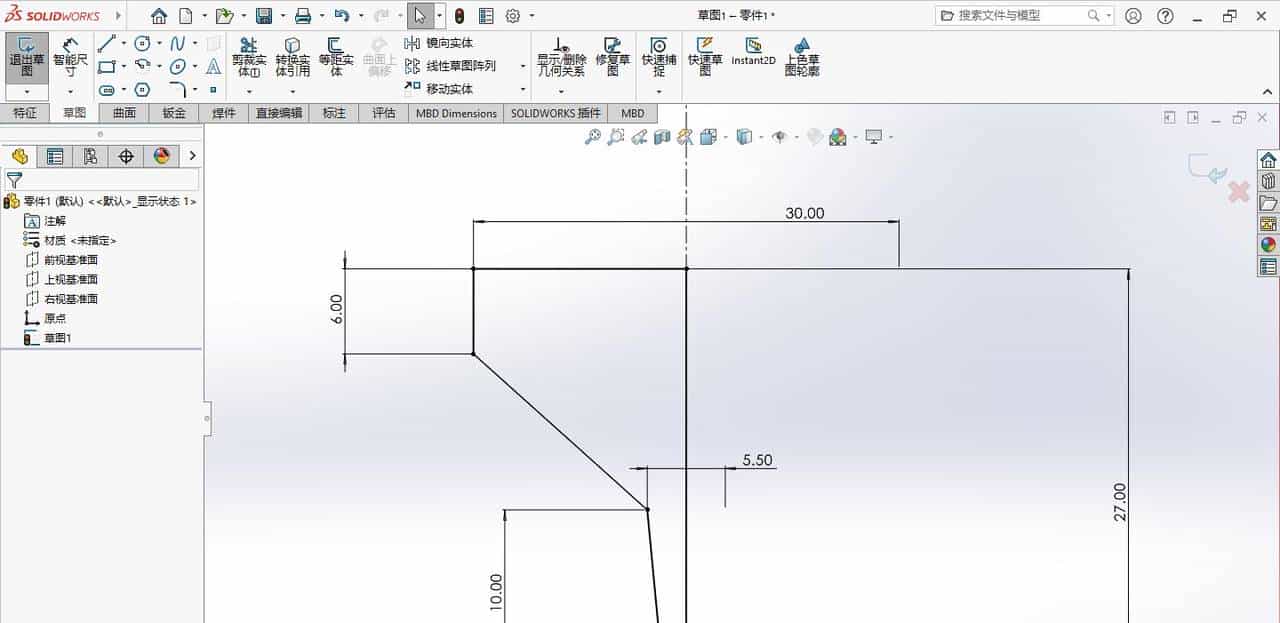

1.前视基准面绘制草图，画上图的形状；这里把开口30的尺寸改成31.5看起来比较和谐；

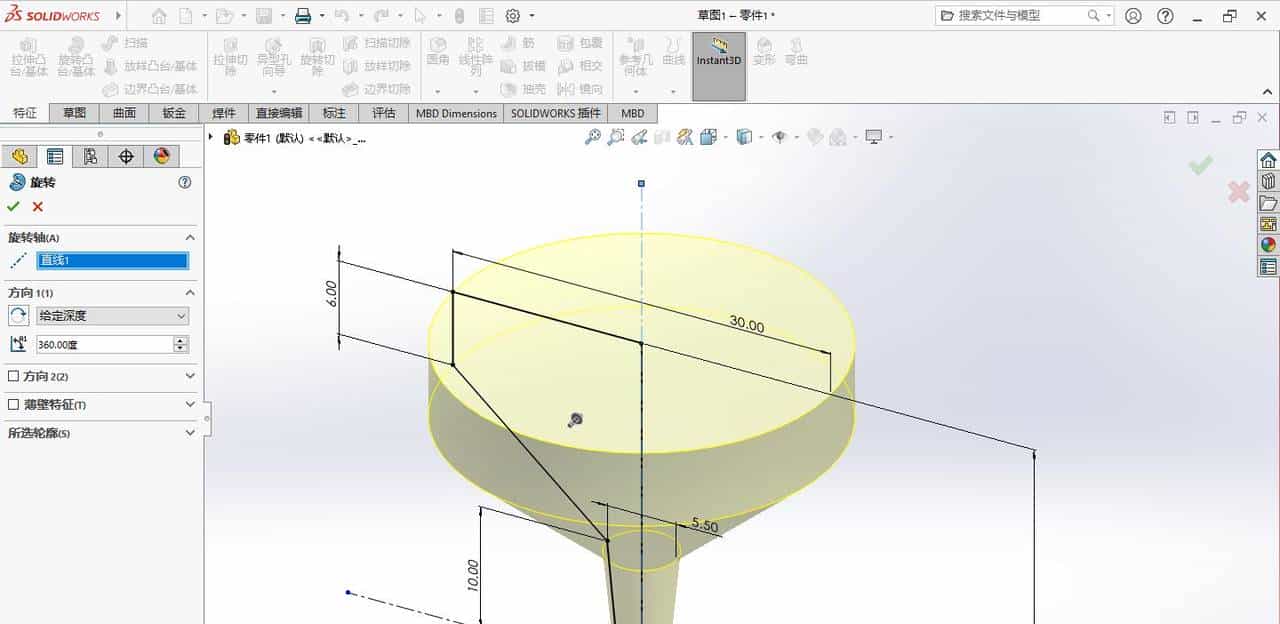

2.以竖直的中心线进行旋转凸台（旋转凸台1）；

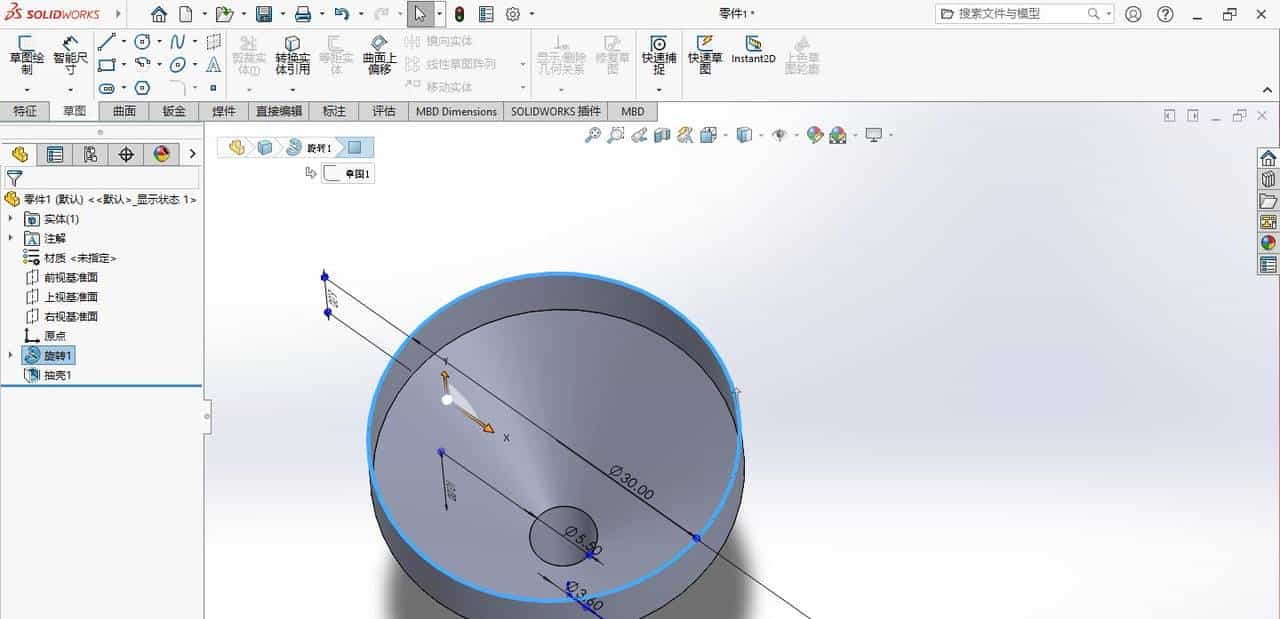

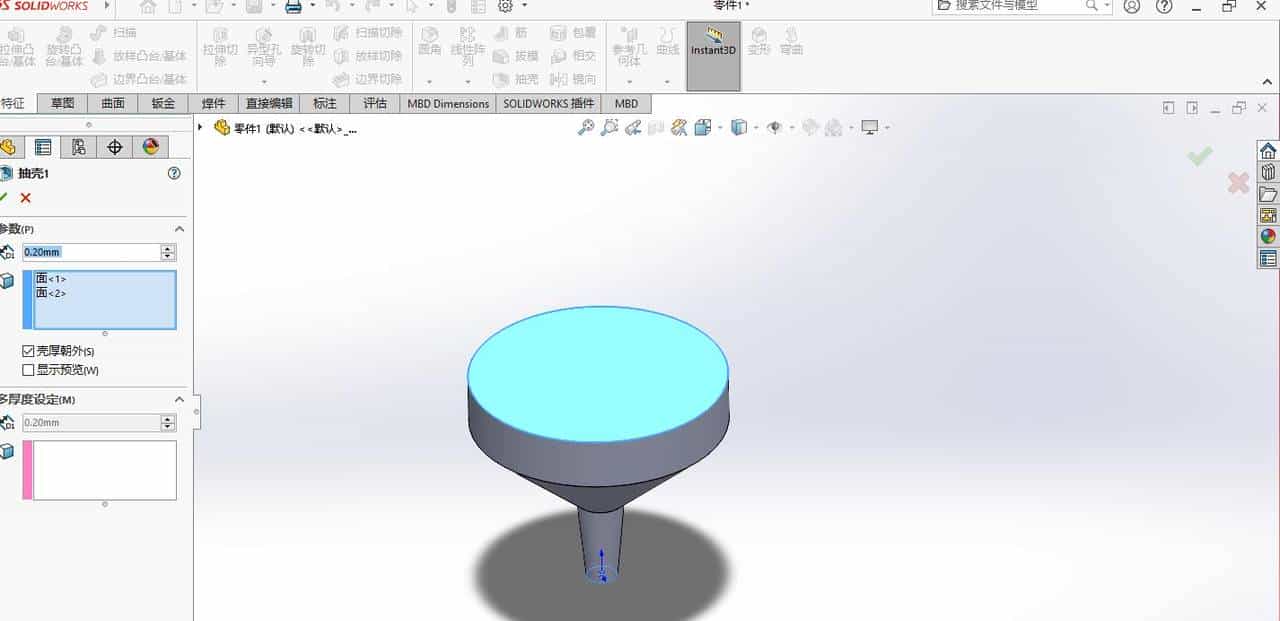

3.给上面和下面做抽壳–壁厚0.2（抽壳1）；（这里不要点击壳厚朝外）

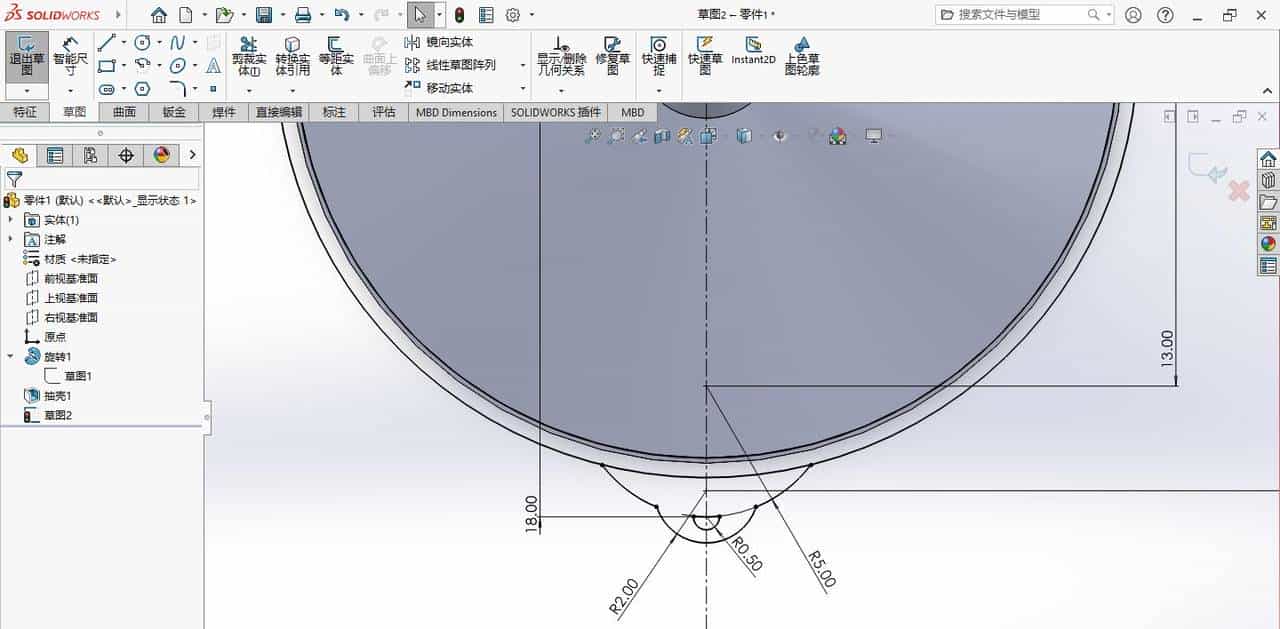

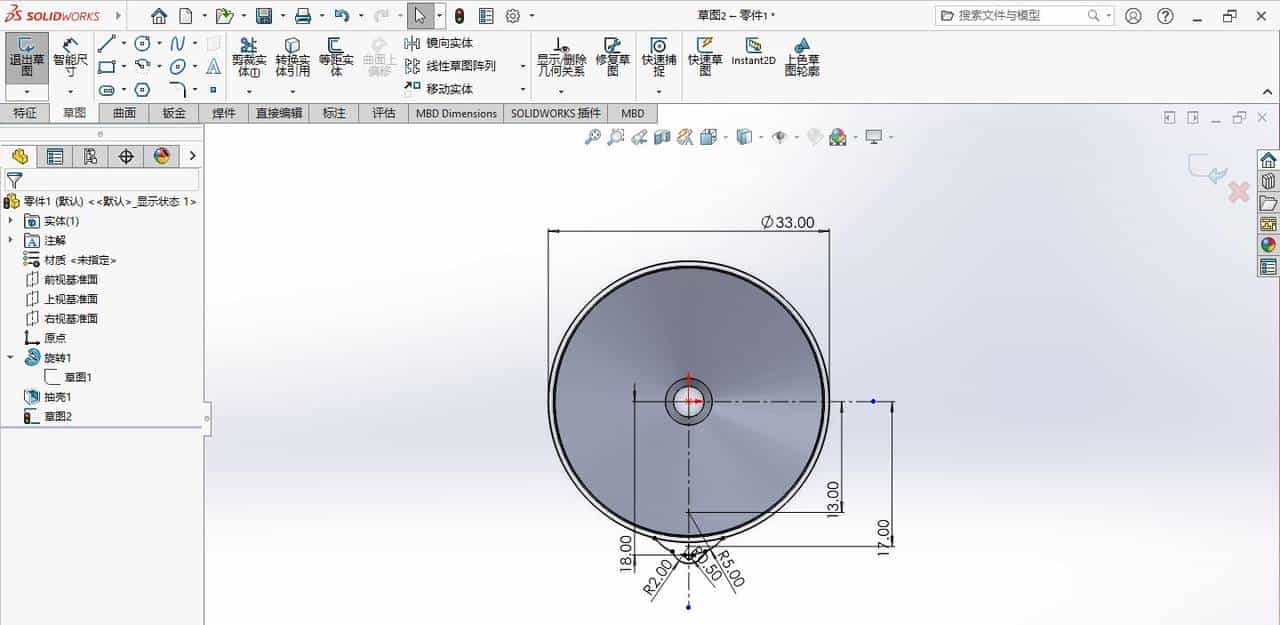

4.在最上边这个面上绘制草图；

5.把边缘的形状画出来；

6.把手这里没有具体尺寸，自己随意画一下就好；

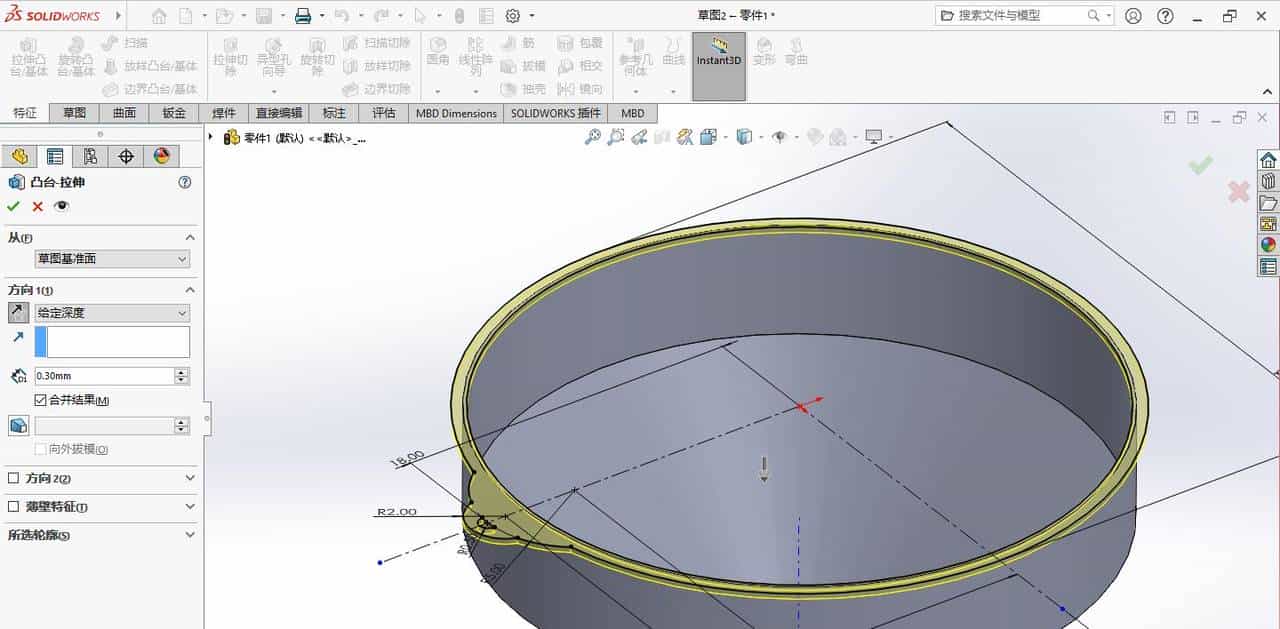

7.向下进行拉伸凸台–给定深度0.3（拉伸凸台1）；

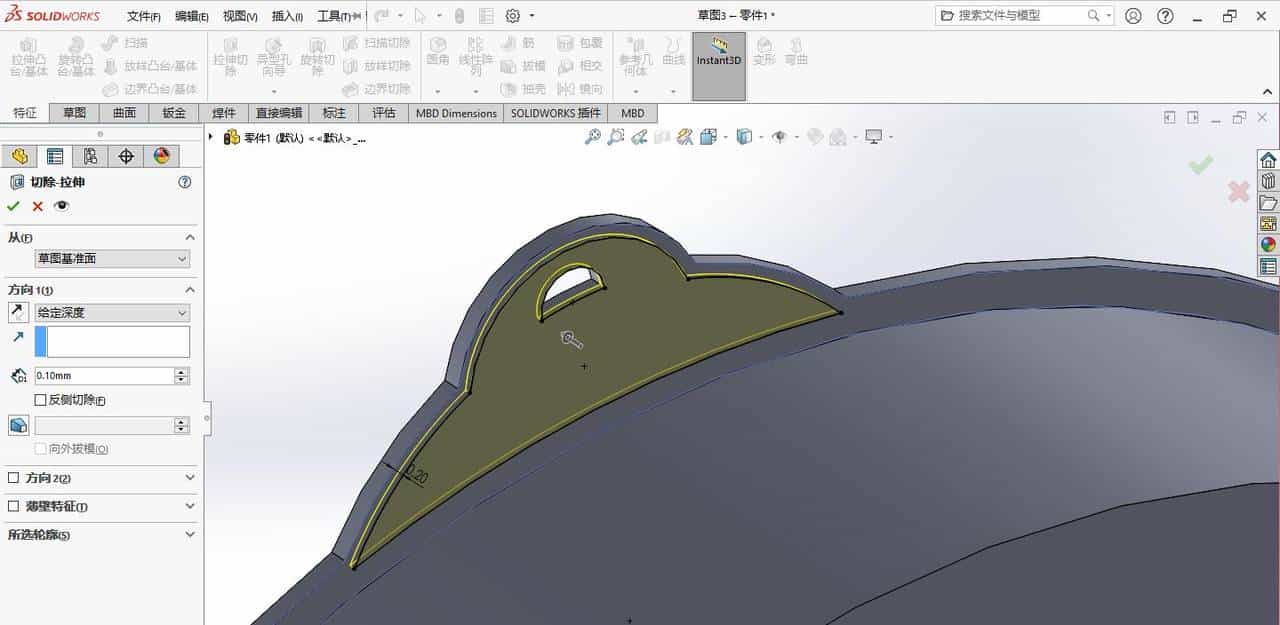

8.在把手背面进行草图绘制，画一个等距0.2的图形；对其进行拉伸切除–给定深度0.1（拉伸切除1），这里为了节约材料；

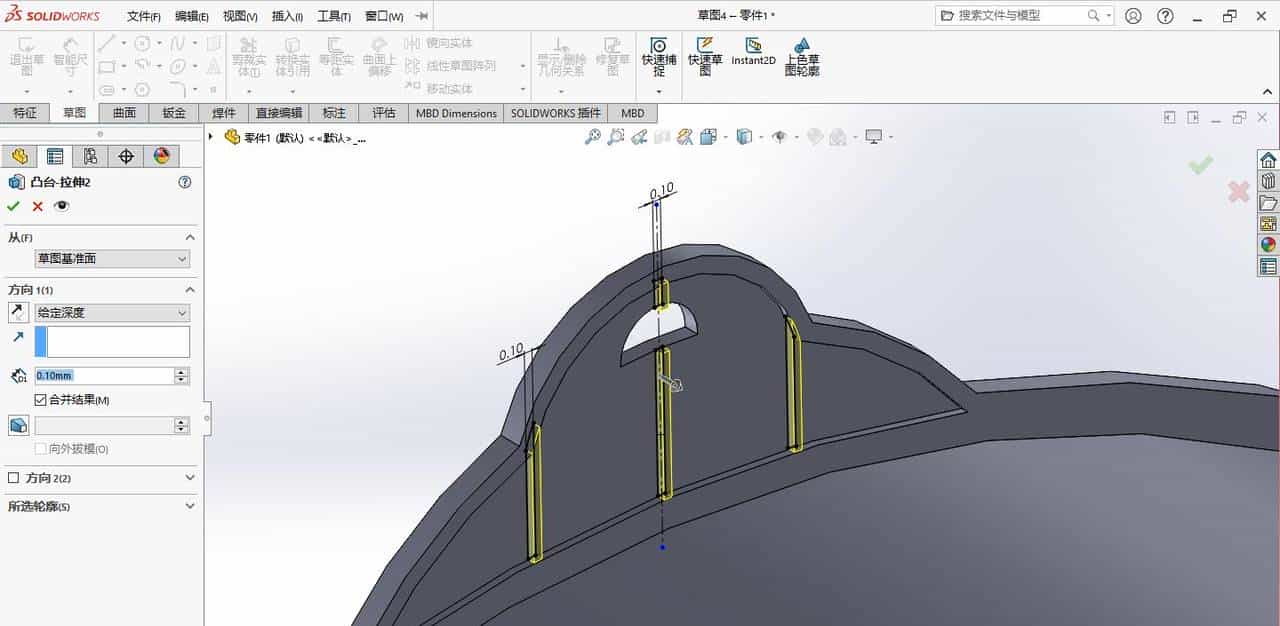

9.在随意画几条竖线，做拉伸凸台，保证强度；

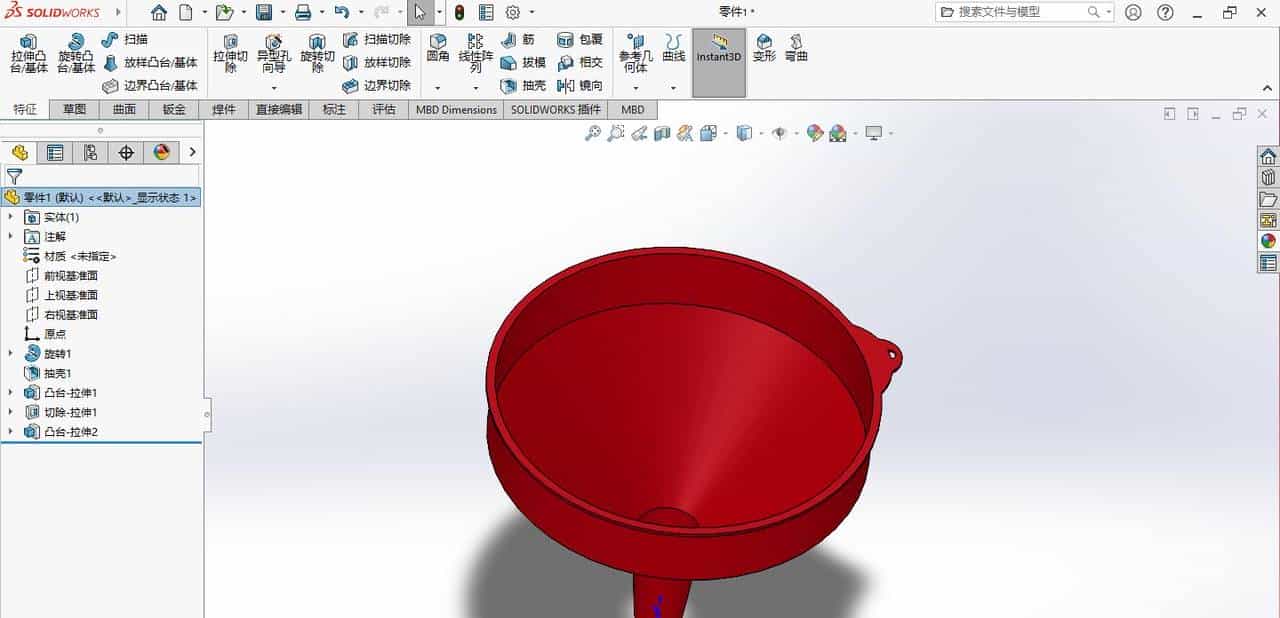

10.上色，第一个漏斗就完成了；

漏斗2

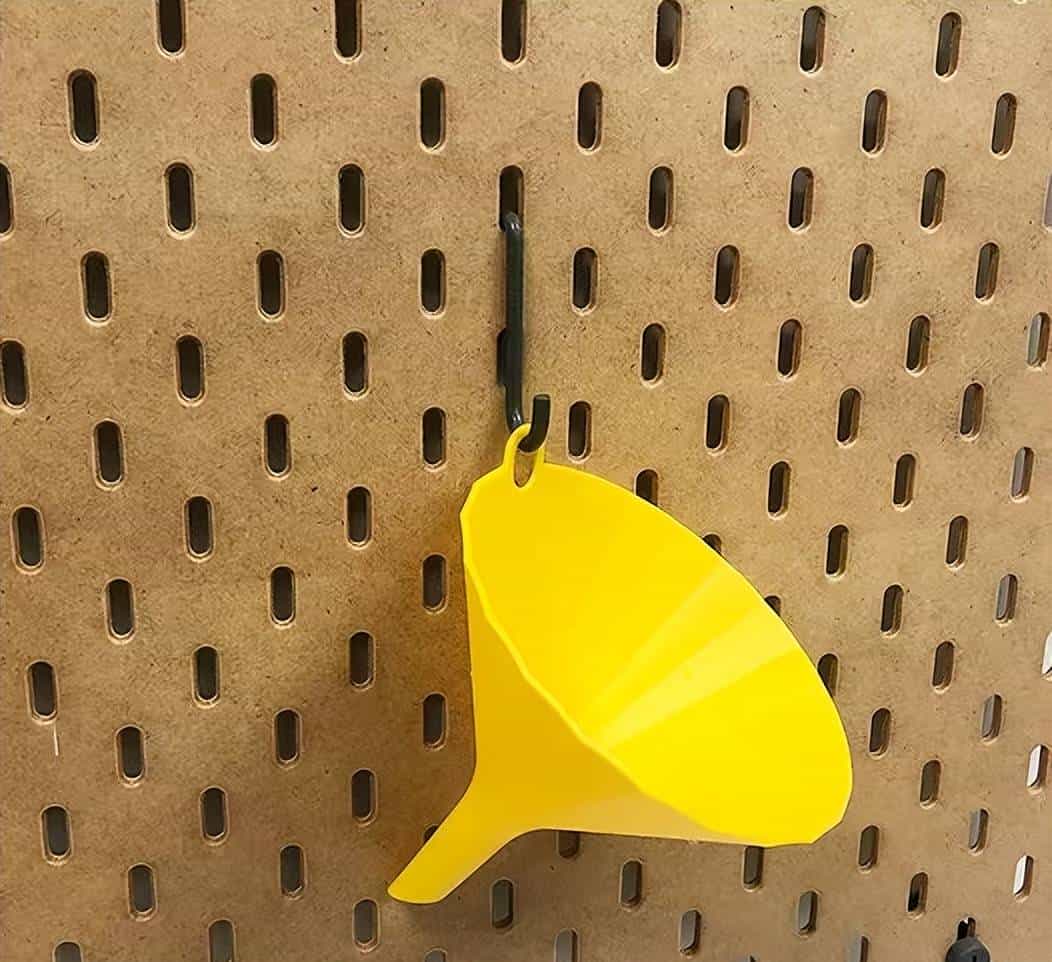

这个形状漏斗是多边形，我们用放样凸台的办法来制作；

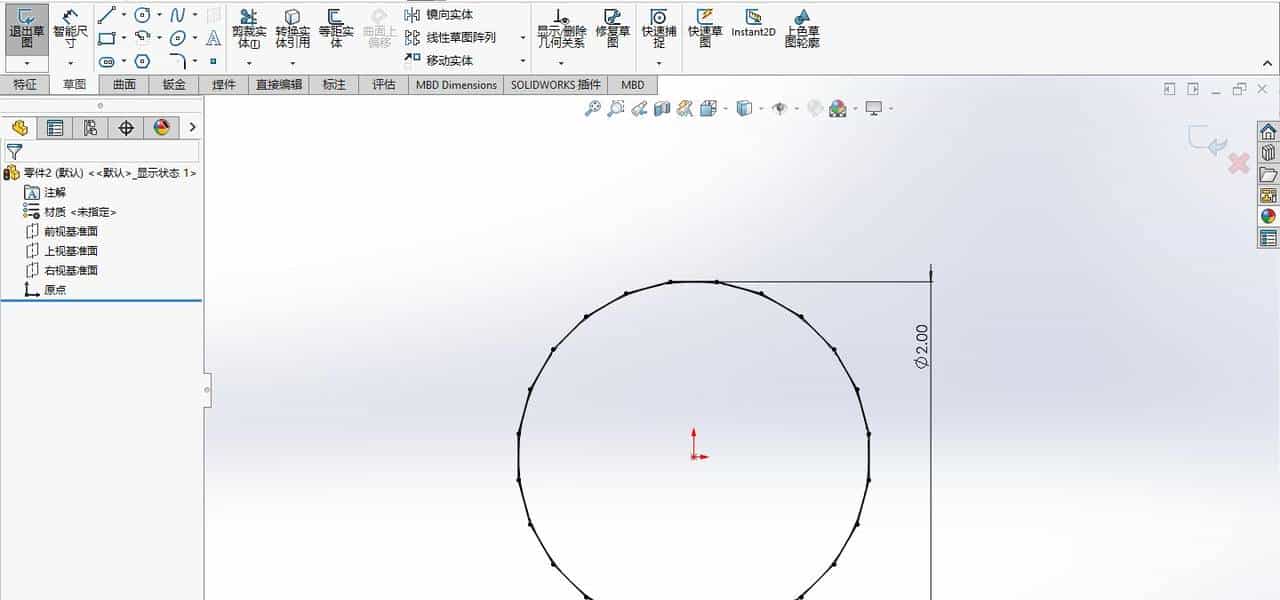

1.上视基准面绘制草图，画24边形，内切圆直径为2；（这个没有尺寸大致估一下）

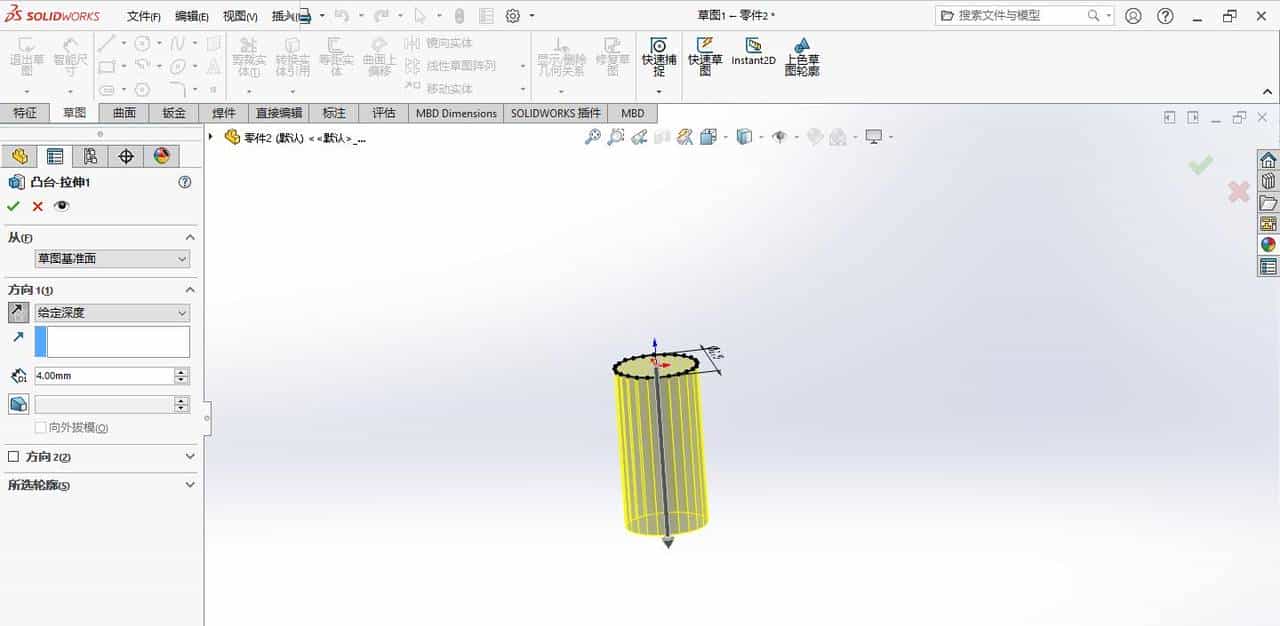

2.拉伸凸台（向下）–给定深度4（拉伸凸台1）；

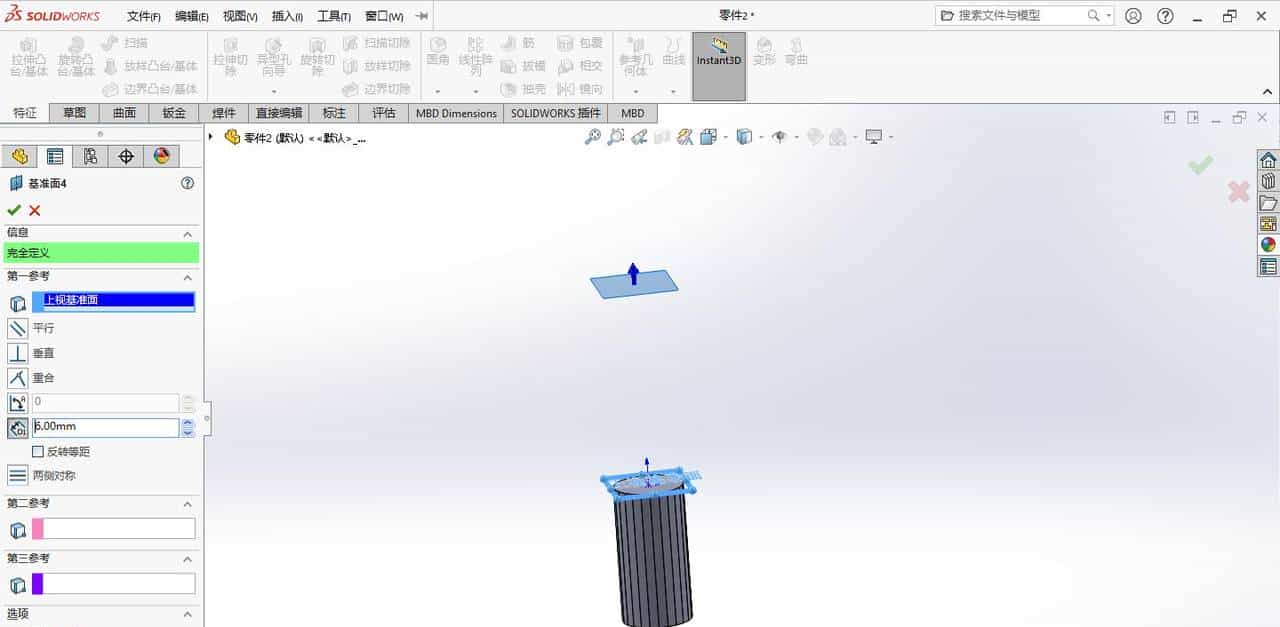

3.新建基准面–第一参考（上视基准面）–距离6；（基准面4）

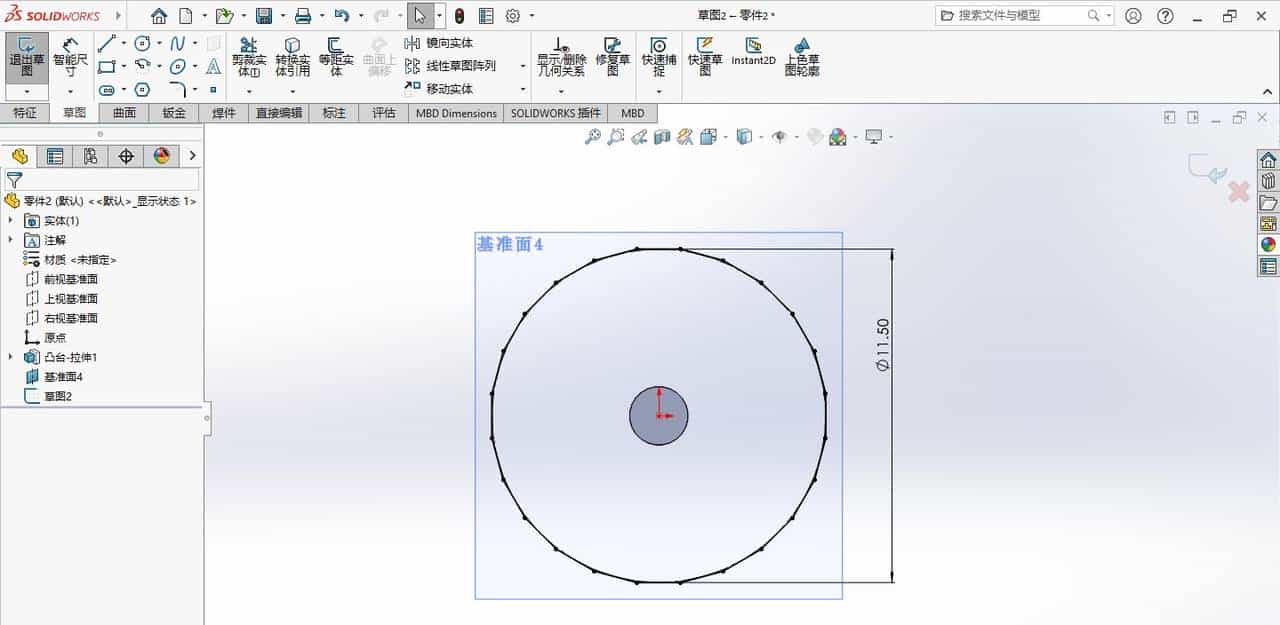

4.在基准面4上同样画正24边型，这个内切圆直径为11.5 （草图2）。

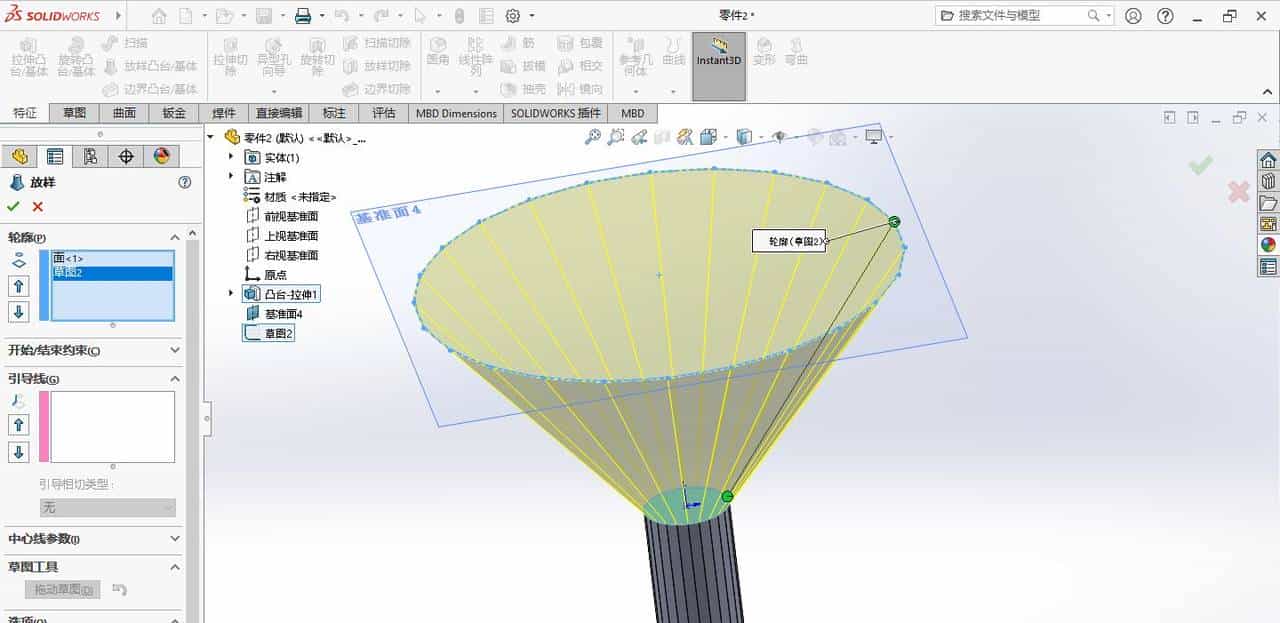

5.放样凸台–轮廓（拉伸凸台1的上面与草图2）（放样凸台1）；

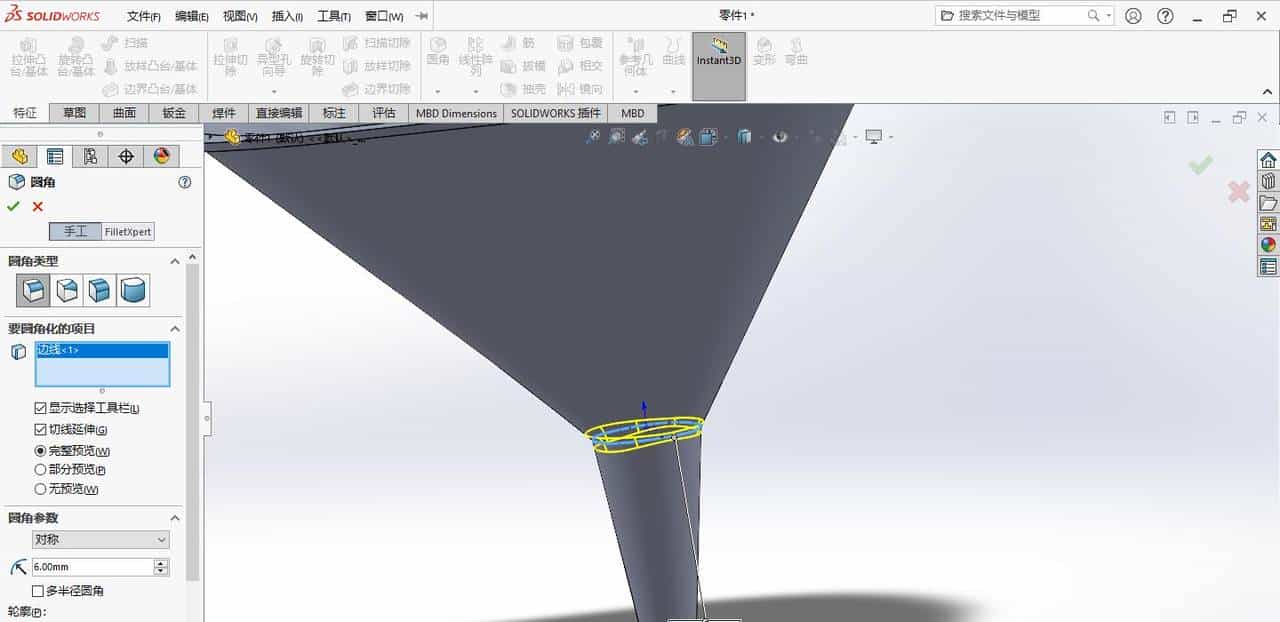

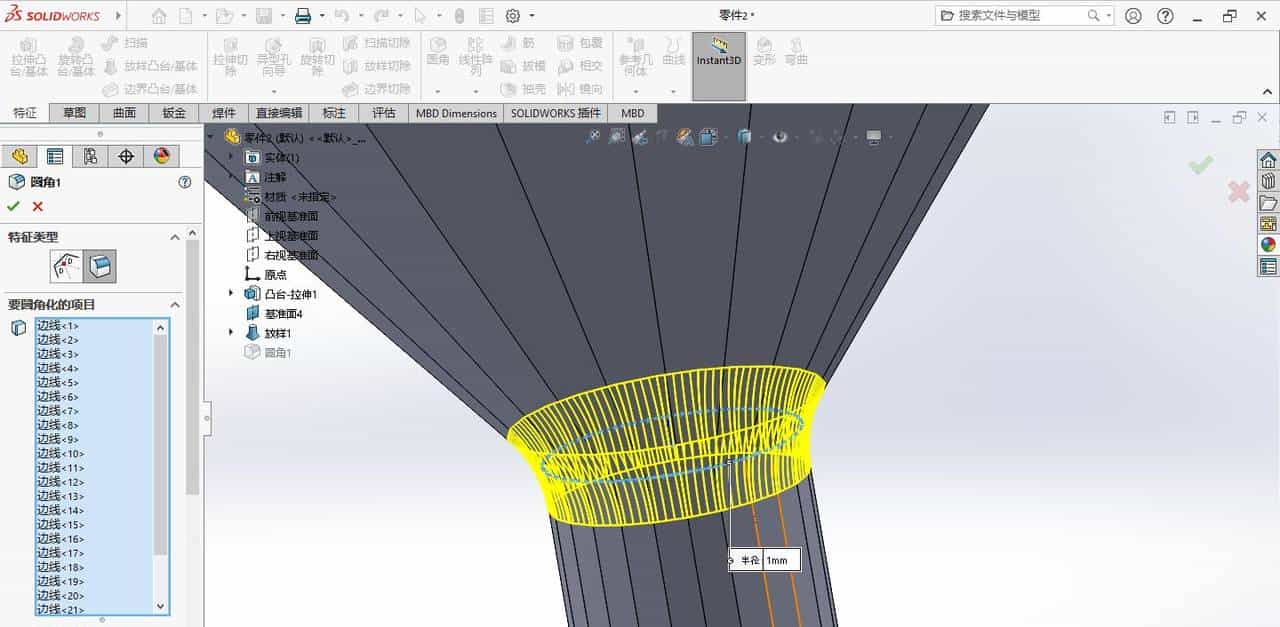

6.给这一周做R1的圆角（圆角1）；

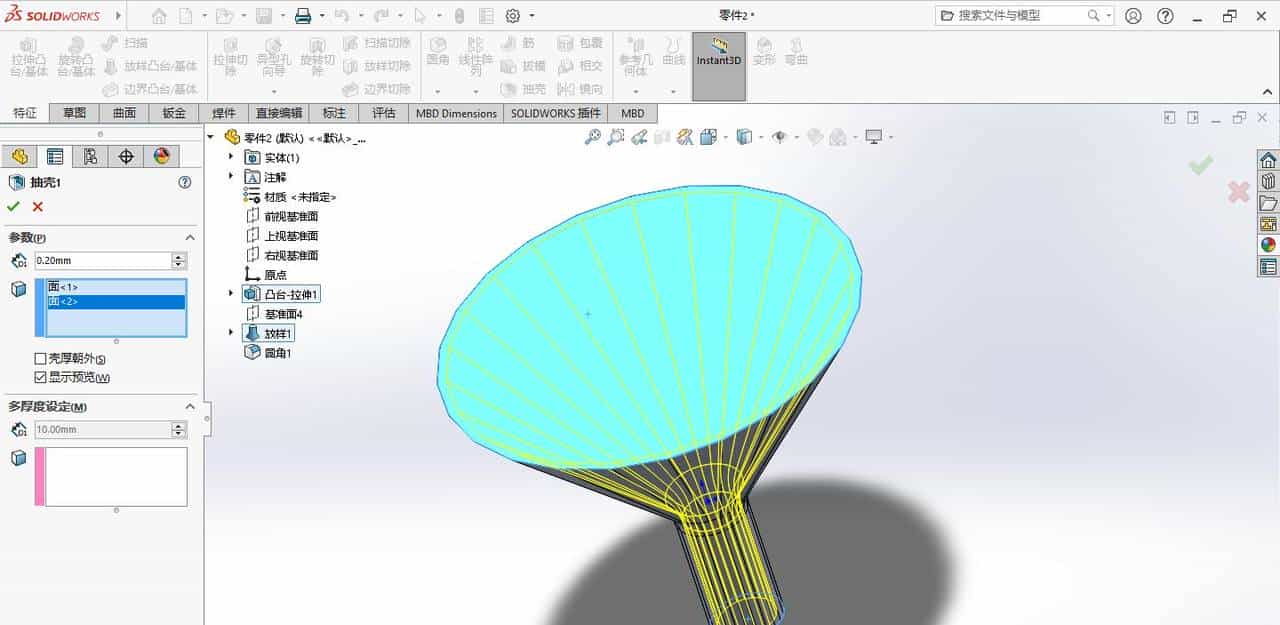

7.同样是给上下两个面做壁厚0.2的抽壳（抽壳1）；

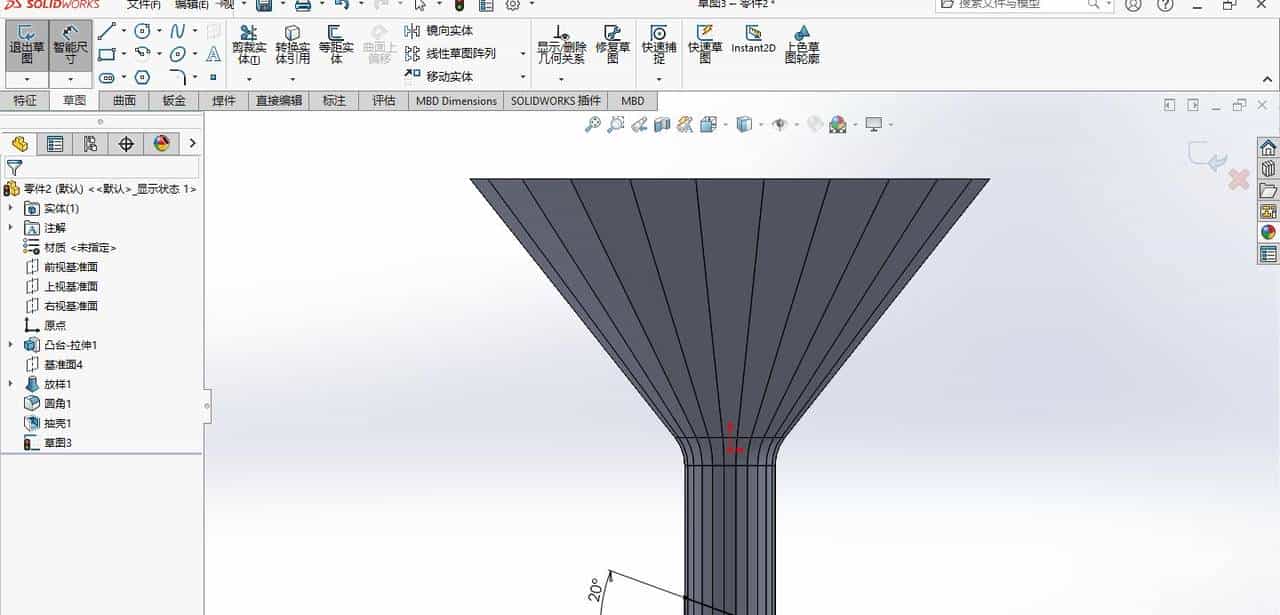

8.前视基准面或右视基准面画草图，随意画一个三角形；

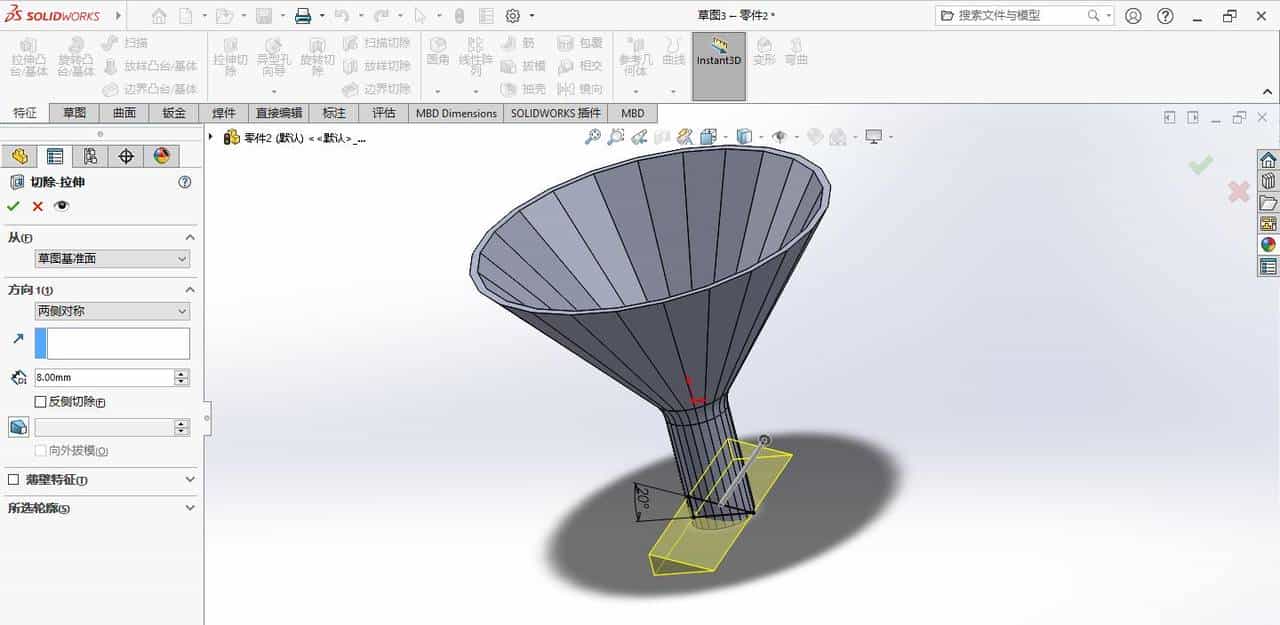

9.两侧拉伸切除（拉伸切除1）；

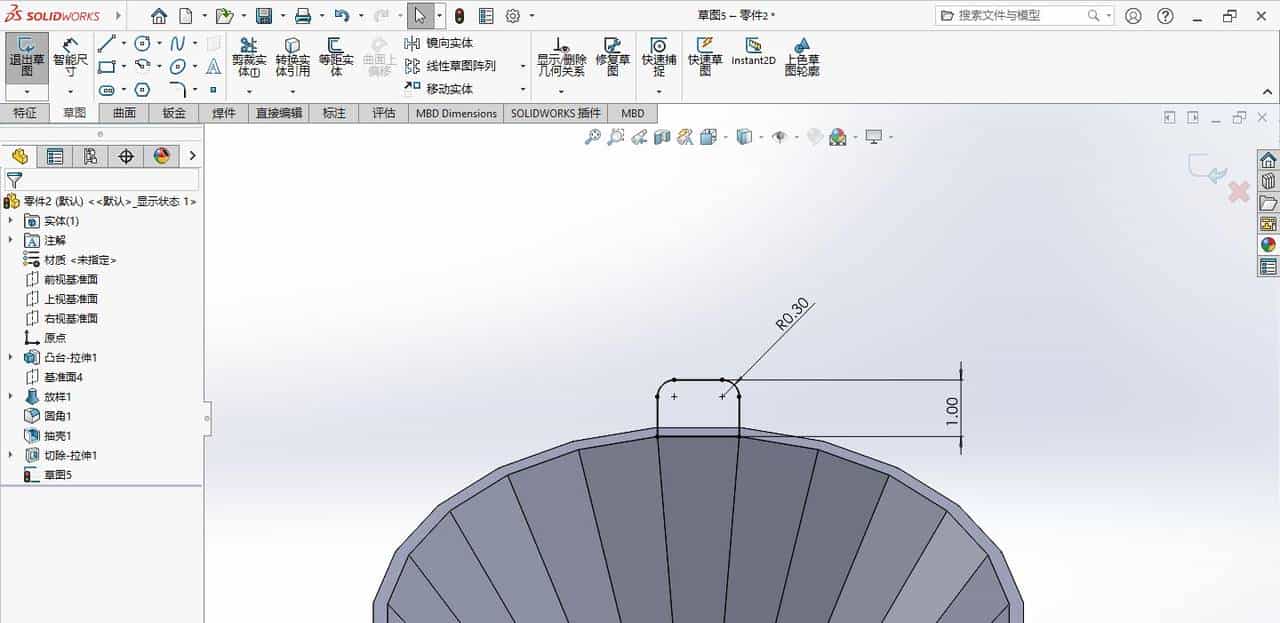

10.在内侧随意找一个面进行草图绘制，画如上图的形状；

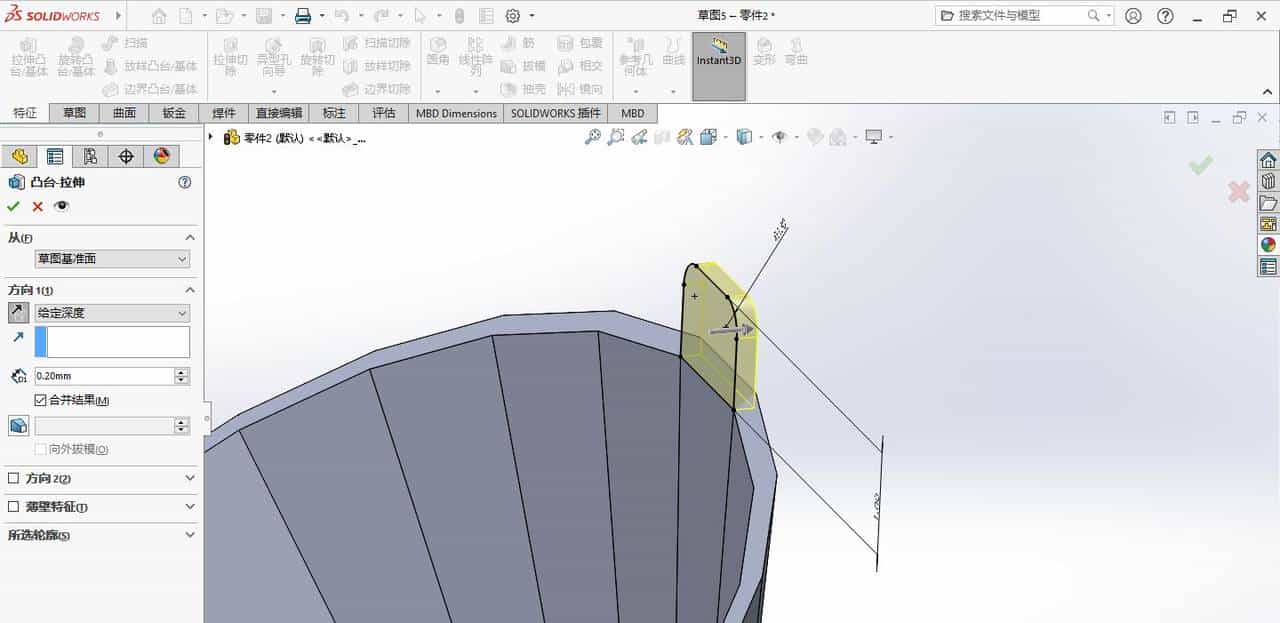

11.对其进行拉伸凸台–给定深度0.2（拉伸凸台2）；

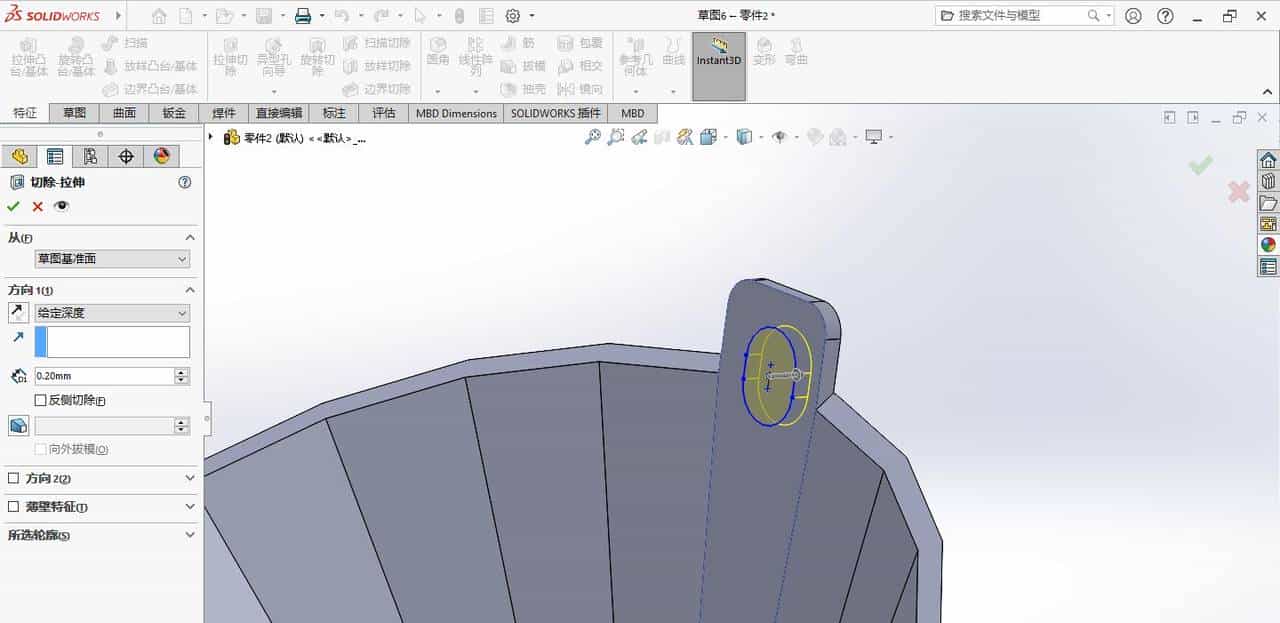

12.再在这个面上随意画一个槽口，对其进行拉伸切除，把挂钩的地方弄出来。

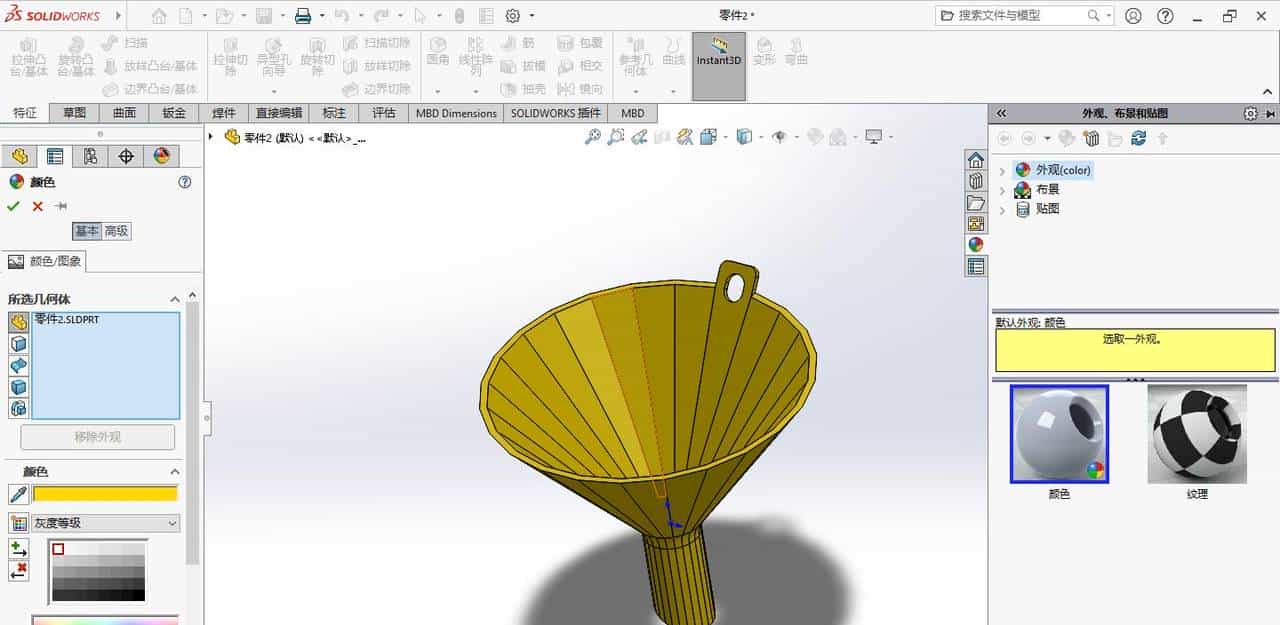

13.上色；

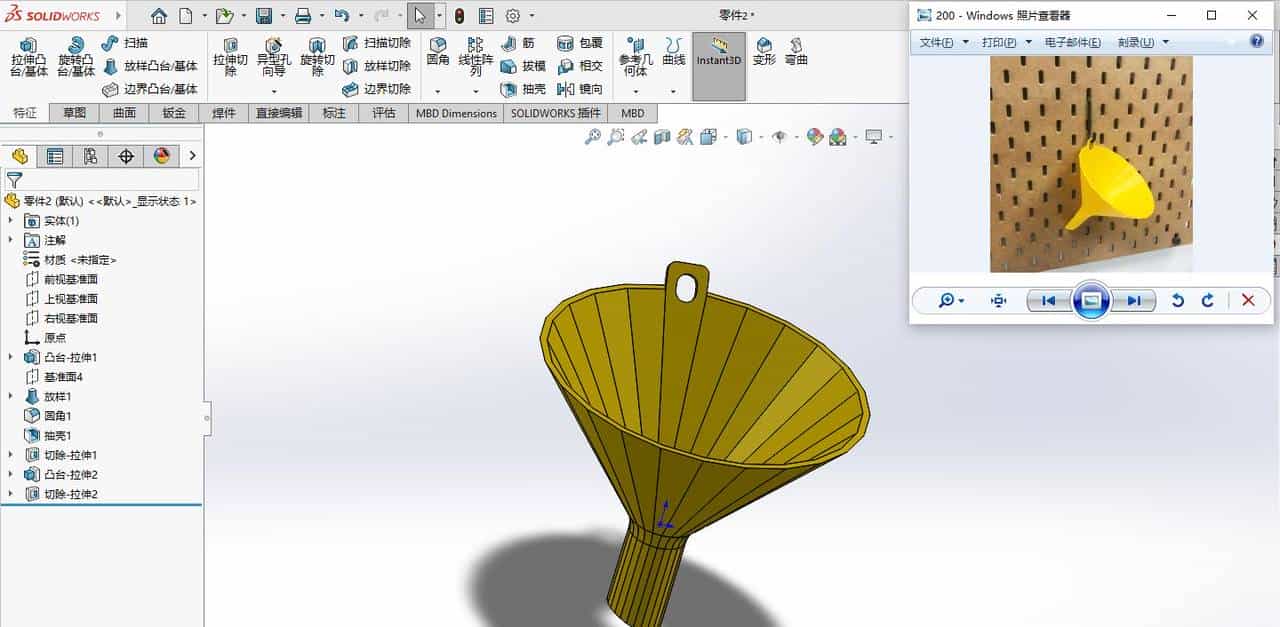

14.第二个漏斗就完成了；

漏斗3

这个漏斗是个练习图，主要是上边不规则的形状和漏斗尖用到放样凸台；

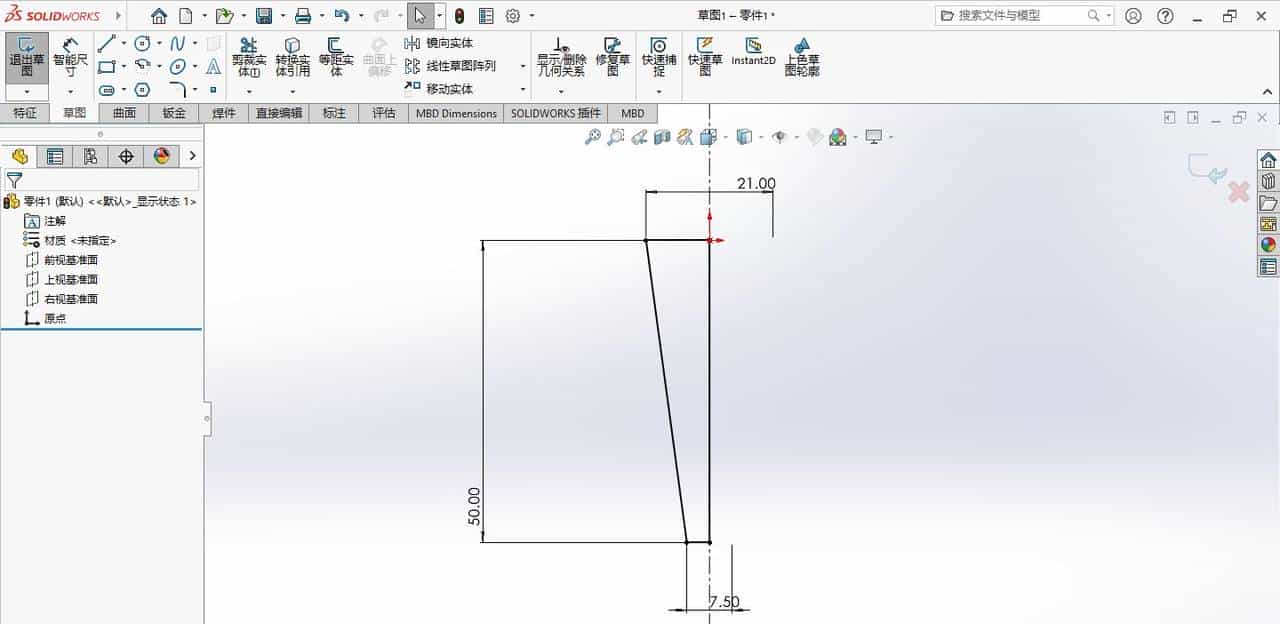

1.前视基准面绘制草图，我们把漏斗尖尖画出来，注意草图与中心点的位置；

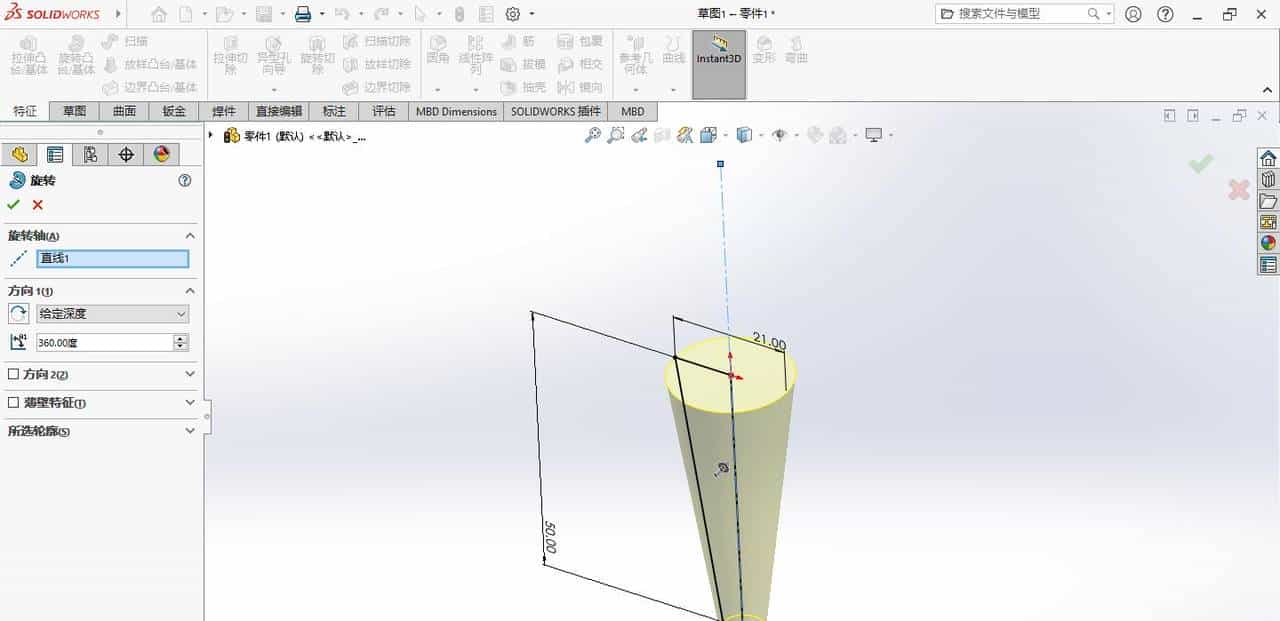

2.对其进行旋转凸台（旋转凸台1）；

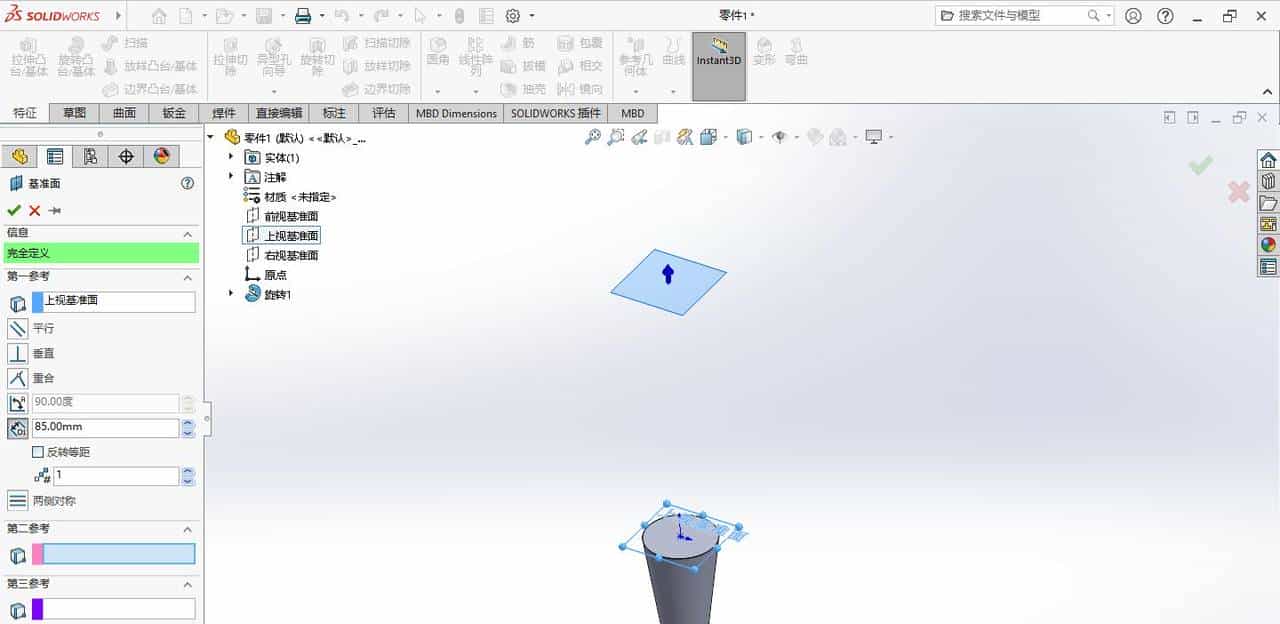

3.新建基准面–第一参考（上视基准面）–距离85（基准面4）；

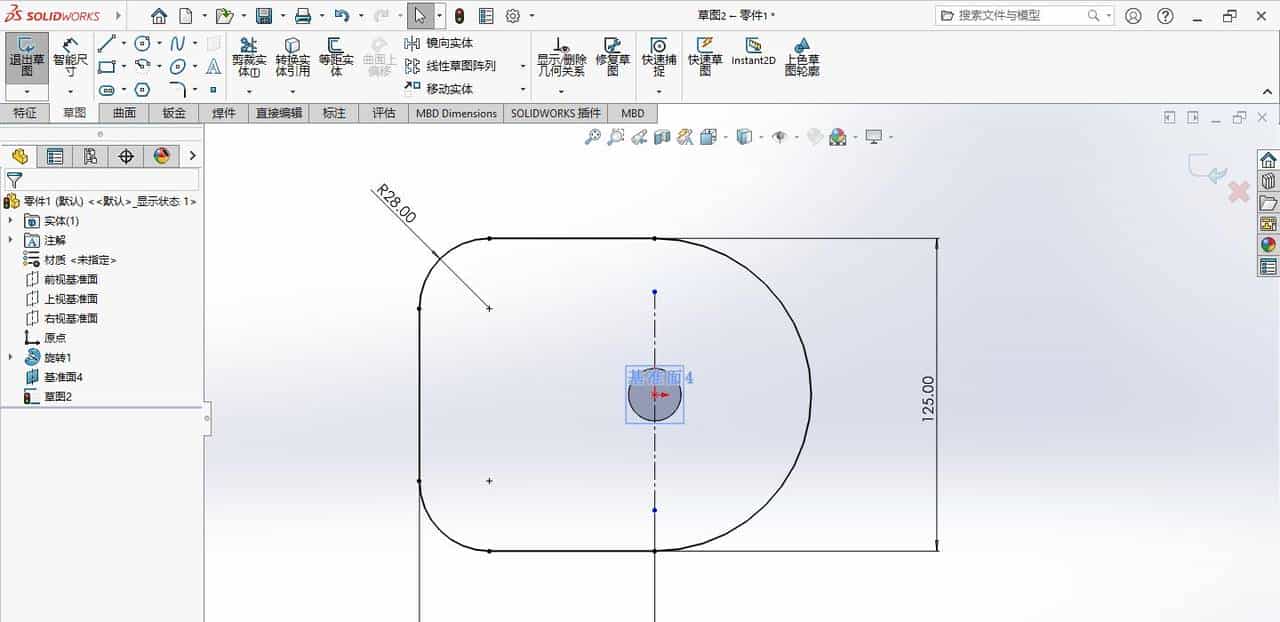

4.在基准面4上绘制草图，画图中的形状（草图2）；

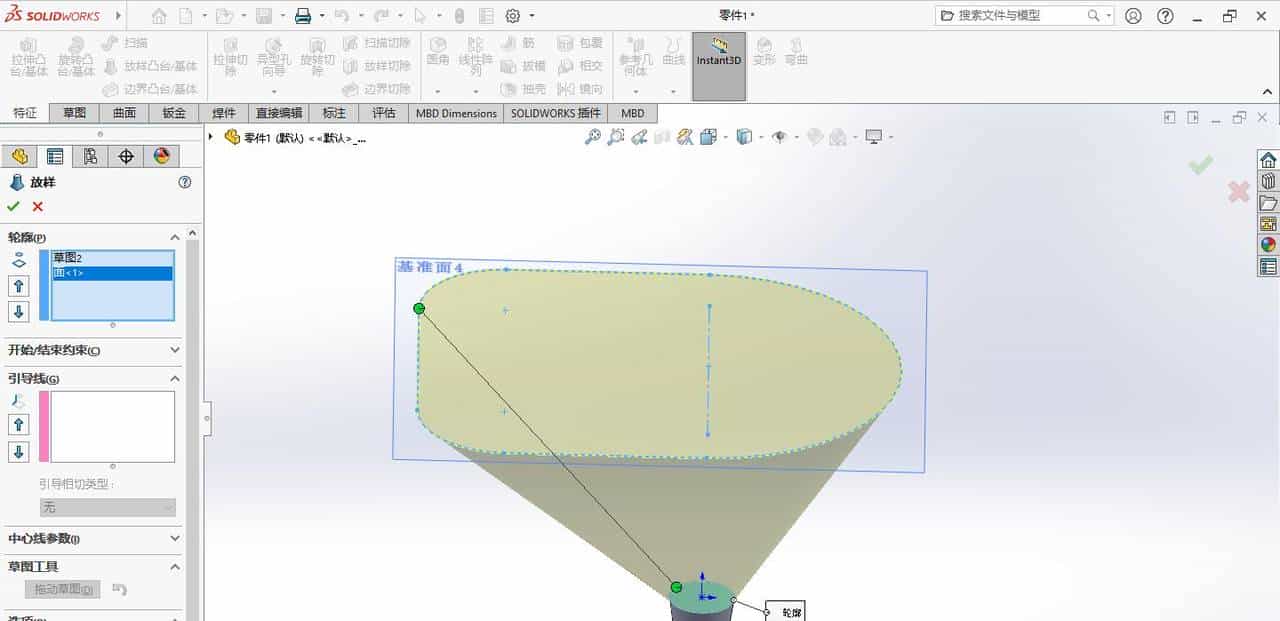

5.放样凸台–轮廓（拉伸凸台1上面与草图2）；

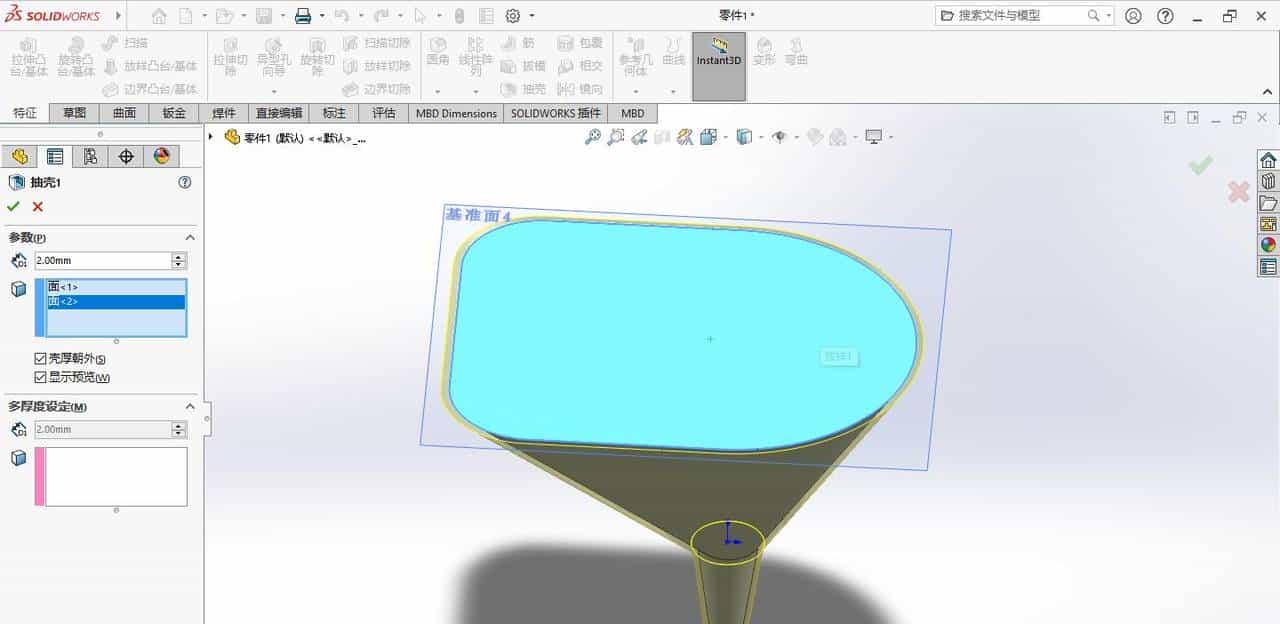

6.这里做抽壳–壁厚2（这里把壳厚朝外点击出来）；

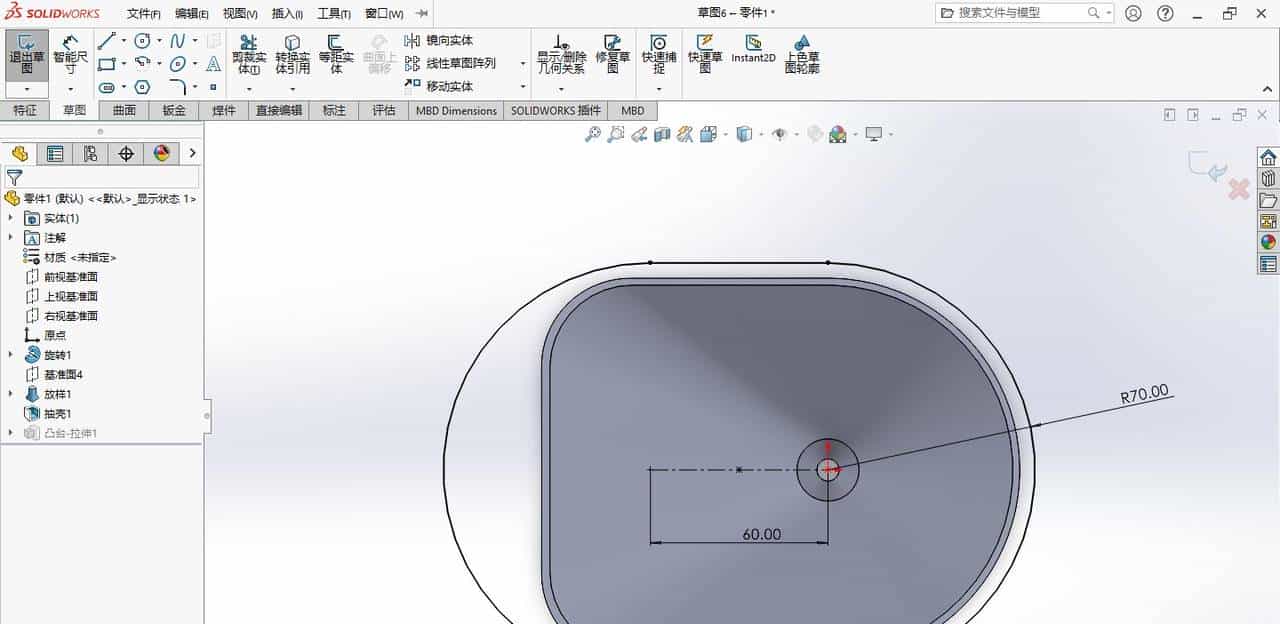

7.在最上边的面进行草图绘制，画出图中形状；

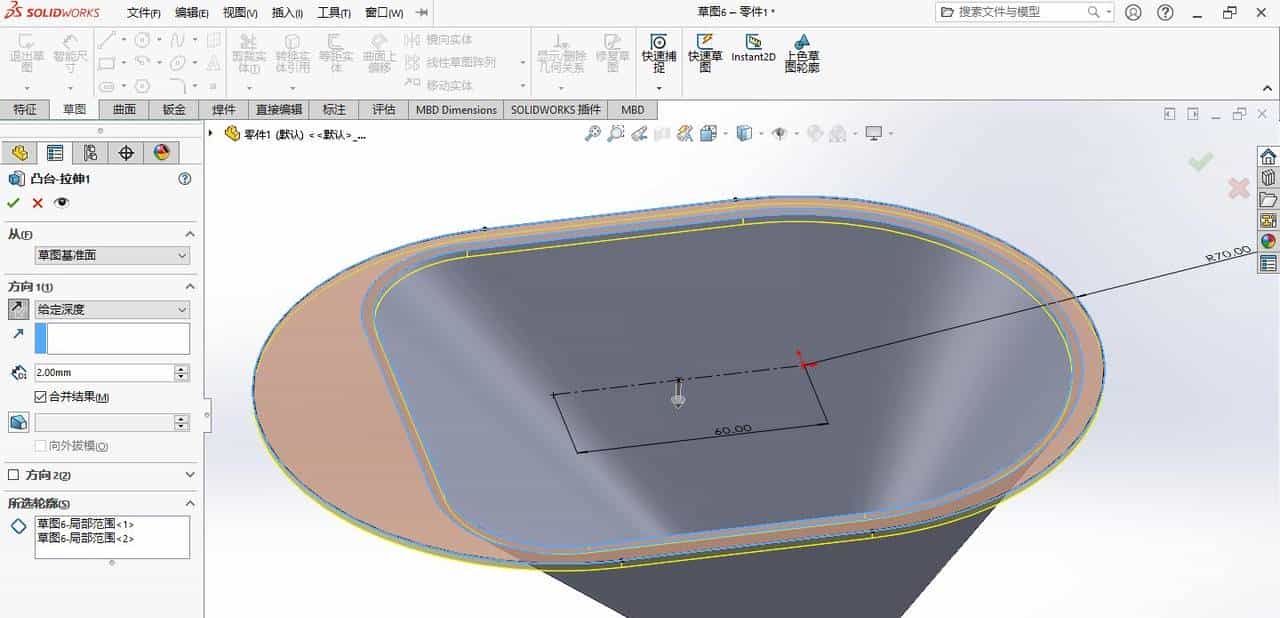

8.拉伸凸台–给定深度2（拉伸凸台2）；（这里所选轮廓我们点击外边和中间一圈，这样里边的形状就没有进行拉伸凸台）

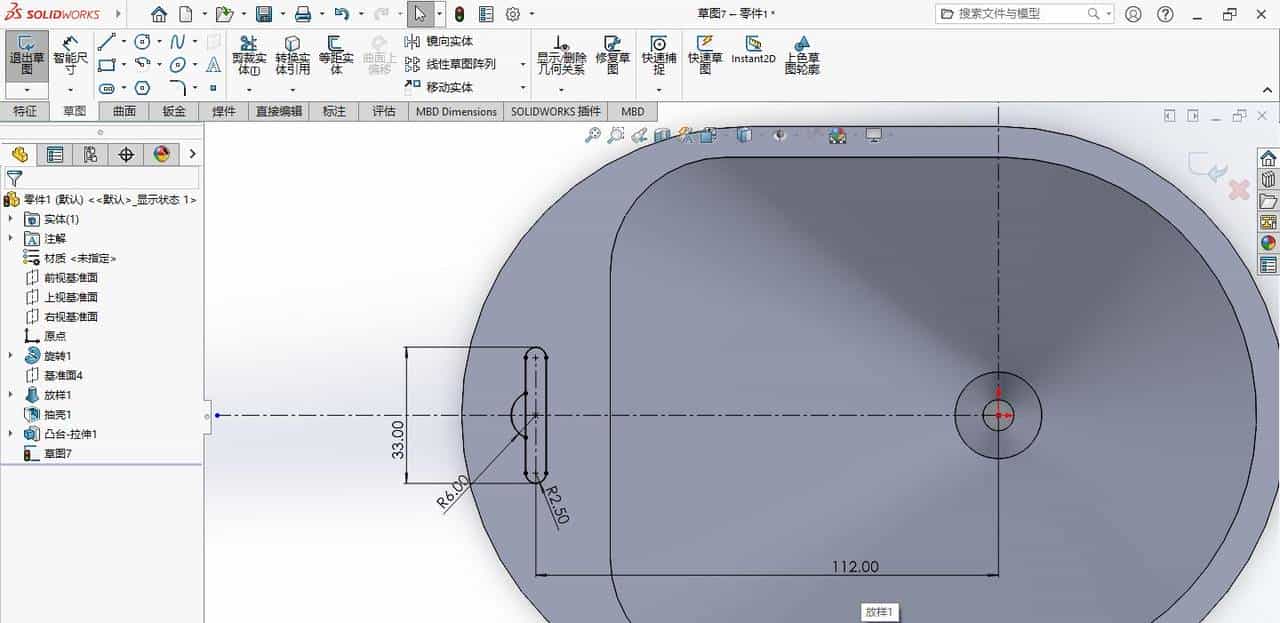

9.继续在这个面上绘制草图，把挂钩豁口的地方画出来；

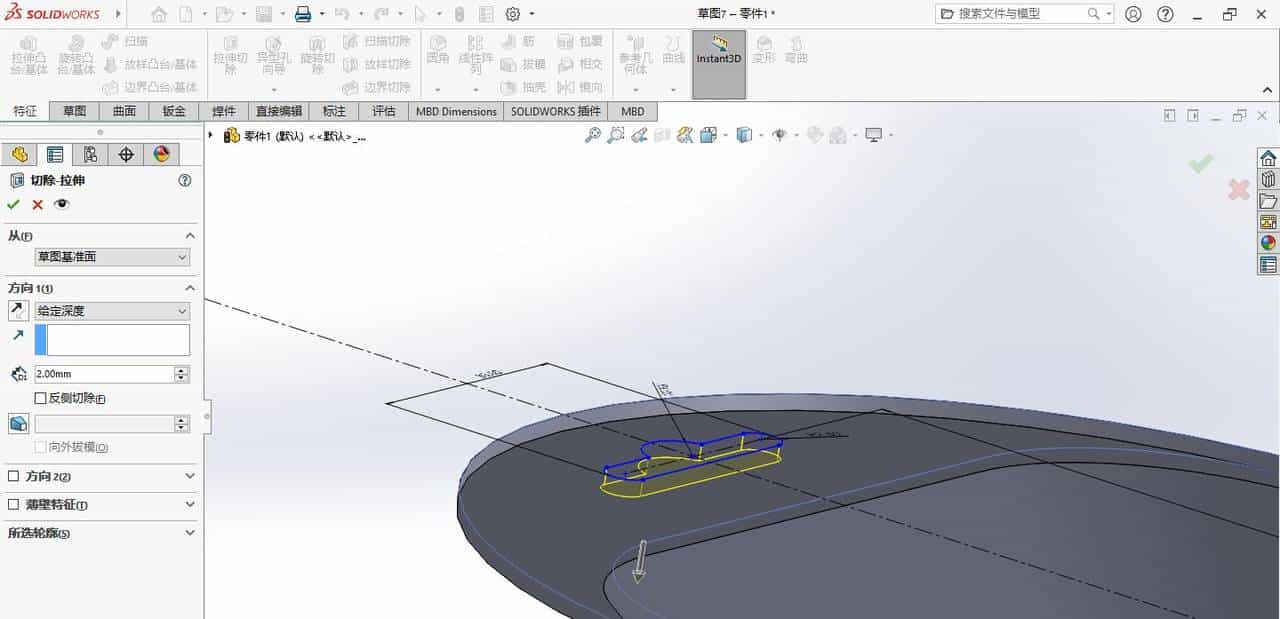

10.拉伸切除；

11.给中间这部分做一个圆角；

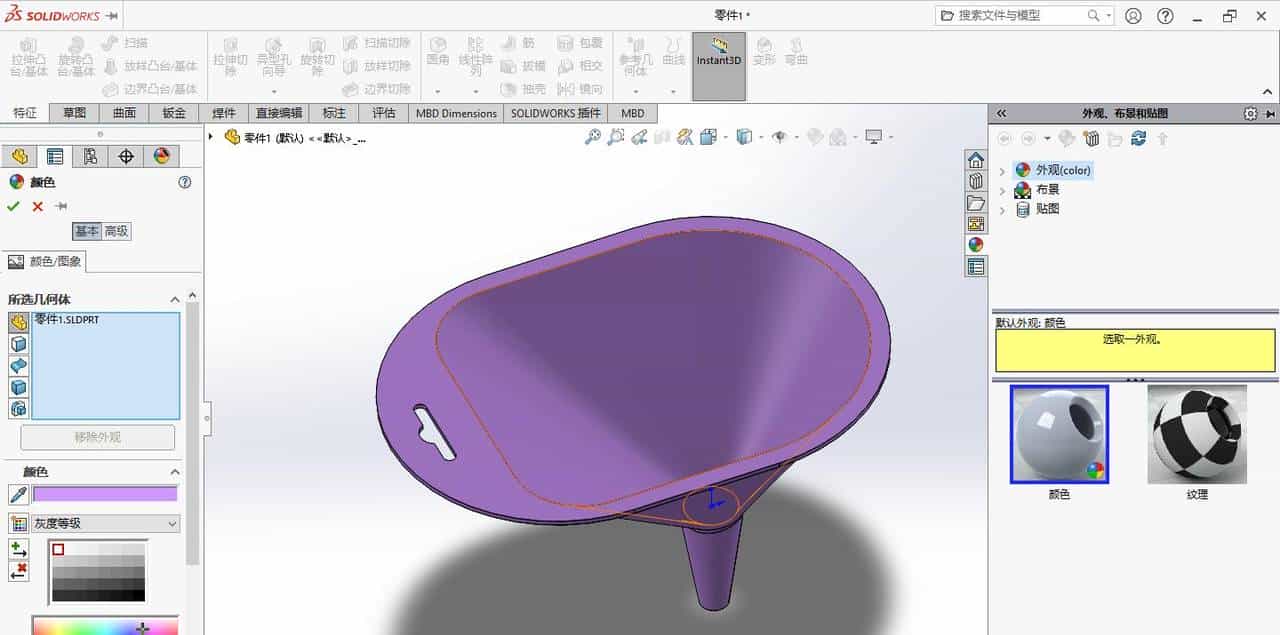

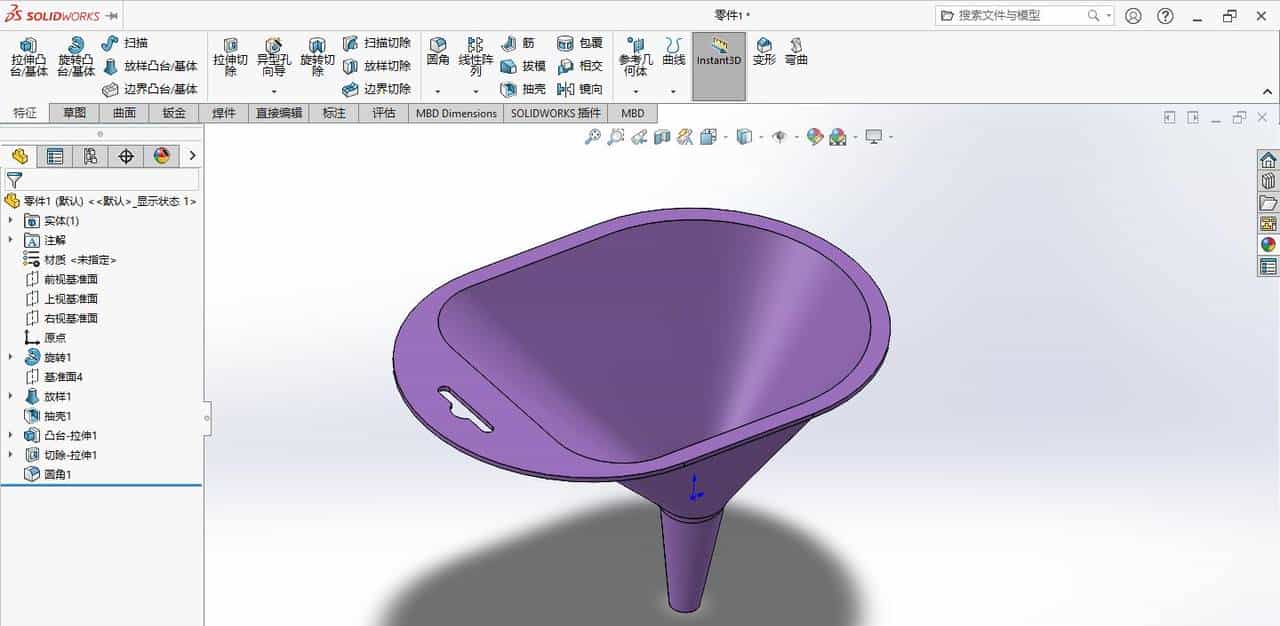

12.上色，第三个漏斗也完成了；
