在汽车产业向智能化、电动化深度转型的当下，软件定义汽车已从概念走向实践，高级别自动驾驶、线控底盘、智能座舱等创新功能的落地，对车辆电子电气架构提出了革命性要求。作为整车电子系统的“能量基石”，低压电网的可靠性、安全性与高效性直接决定了新兴功能的实现上限。传统基于燃油车的低压电网架构，在应对持续增长的能耗需求、严苛的功能安全标准以及轻量化、低成本目标时，已显现出明显的局限性。本文围绕智能电动时代低压电网架构的核心挑战，系统阐述安全断路开关、低压电池升级与替代方案、标准化设计规范、48V电压升级趋势及仿真验证技术等关键革新方向，为行业同仁提供全面的技术参考。

一、智能电动化驱动低压电网架构升级

1、传统低压电网的局限性凸显

数十年来，汽车低压电网设计始终围绕燃油车架构展开，核心目标是保障恶劣环境下的基本供电可行性，并控制系统成本。这一阶段的电网优化主要集中在启停系统、能量回收等子系统的效率提升，安全保障则依赖本地备用电池、液压应急制动等被动式解决方案。随着汽车电动化转型的推进，这些传统设计被直接沿用于电动汽车，但其固有缺陷逐渐暴露：一是无法适配线控转向、线控制动等大功率新功能的集成需求，难以实现低成本兼容；二是功能安全等级不足，单一供电链路的中断可能导致安全关键部件失效，无法满足高级别自动驾驶对供电连续性的严苛要求；三是故障频发，据ADAC 2021年数据显示，超过50%的汽车故障源于电网问题，其中40%以上与低压电池故障相关，随着车载电气部件数量激增，这一比例仍在持续上升。

2、新型低压电网的核心需求升级

智能电动汽车的发展对低压电网提出了多维升级需求：在安全层面，需满足ISO 26262标准中ASIL-C至ASIL-D级别的功能安全要求，确保转向、制动等核心安全负载的供电冗余；在性能层面，需应对信息娱乐、ADAS等子系统的高能耗需求，支持快速的电流动态响应；在成本与轻量化层面，需通过架构优化减少线束重量，降低整体系统成本；在可靠性层面，需提升电网的故障诊断与自我修复能力，延长使用寿命并降低维护成本。此外，环保法规的收紧也推动低压电网向更高效、更环保的能源存储方案转型。这些需求共同驱动低压电网从传统的被动式供电网络，升级为主动式、智能化、高冗余的能量管理系统。

二、安全断路开关：核心负载的主动防护屏障

1、传统熔断保险丝的技术瓶颈

传统熔断保险丝的核心作用是保护线束免受过载损坏，但其响应速度较慢，无法有效防止安全关键部件因欠电压导致的功能失效。在智能电动汽车中，转向、制动等核心负载对供电电压的稳定性要求极高，即使短暂的欠电压也可能引发严重安全事故。此外，传统保险丝不具备监测功能，无法为整车控制系统提供电网状态反馈，难以支撑智能化的故障诊断与管理。这些局限性推动行业寻找更先进的过载保护解决方案，安全断开型半导体开关应运而生。

2、主动分离与连接单元（ATV）的技术特性与应用

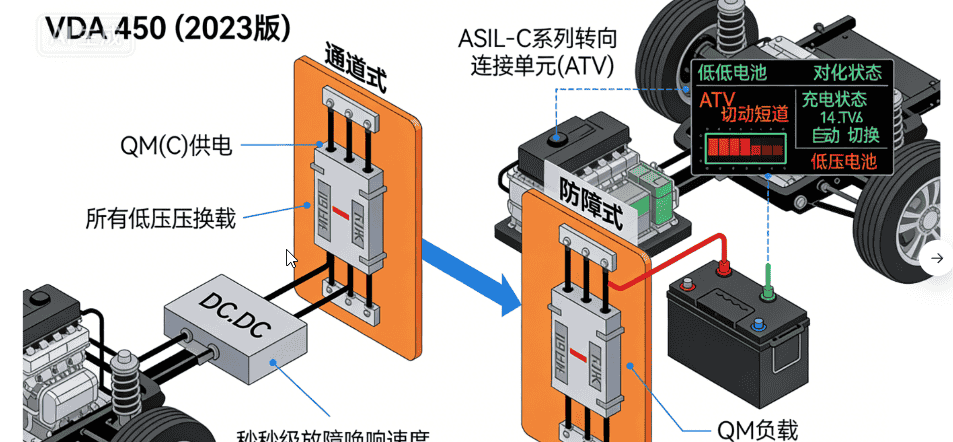

根据VDA 450建议（2023版），安全断开型半导体开关被集成为主动分离与连接单元（Aktives Trenn- und Verbindungselement，ATV），其具备毫秒级的故障响应速度和全面的监测功能，可有效保障核心负载的供电安全。以ASIL-C级别的转向和制动负载供电系统为例，ATV构建了“通道式”防护架构：正常工况下，QM©供应通道通过高压系统经DC/DC转换器为所有低压负载供电，ATV保持闭合状态；当QM负载发生对地短路等故障时，ATV迅速切断故障通道，此时安全负载的供电自动切换至低压电池，确保供电连续性。为保障备用供电路径的可靠性，系统需持续监测低压电池的老化状态、充电状态等关键参数，同时安全负载自身也配备独立ATV进行双重防护。

3、集成式电源分配设备的发展趋势

当前行业已形成共识：ATV不宜独立部署，而应集成于复杂的电源分配设备中，电网管理模块（Powernet Guardian）便是典型代表。该类集成设备可实现全生命周期的电源路径管理，提升诊断覆盖率，同时对於系统和负载电流进行精细化控制。其核心优势包括：支持多通道独立控制，实现负载的精准供电管理；具备全面的故障诊断功能，可实时监测电流、电压、温度等参数；支持与整车控制器的协同，实现智能化的能量分配策略。随着车辆电子电气架构向集中式转型，高性能车载计算机与区域中间层的引入进一步提升了集成式电源分配设备的商业价值。尽管部分车企仍采用传统保险丝保护低需求负载，但在架构整合的大趋势下，电子保险丝将逐步取代传统方案，推动电网向全电控、高可控的方向发展。

三、低压电池的升级与无电池供电方案探索

线控转向、线控制动等功能的普及，彻底改变了驾驶员与执行机构的传动逻辑，机械/液压传动路径被完全电子方案取代，这使得电网故障无法通过非电力方式补偿，进一步提升了对供电可靠性的要求。为应对这一挑战，行业正积极探索低压电池的技术升级与无电池供电方案，核心目标是提升供电冗余、降低故障概率、优化整车成本与重量。

1、从铅酸电池到锂离子电池的转型

12V铅酸电池长期占据低压电网的主导地位，其具备成本低廉、耐过电压峰值、低温充电性能稳定等优势，但也存在重量大、故障率高、寿命短（通常3-5年）、循环性能差等缺陷。随着环保法规的收紧与整车轻量化需求的提升，锂离子电池逐步成为低压电池的升级方向。与铅酸电池相比，锂离子电池具有显著优势：能量密度高，可大幅降低电池体积与重量；循环性能优异，支持深度放电，使用寿命更长；内阻更低，供电效率更高。在电动汽车中，传统30-60Ah的铅酸电池可被10Ah以下的锂离子电池替代，减重效果显著。

当前12V低压锂离子电池的主流技术路线为磷酸锂铁（LFP）和三元锂（NMC）的4s1p串联配置，这类电池通常集成独立的电池管理系统（BMS），实现单体电压监测、均衡控制与半导体主开关控制。但锂离子电池的应用也带来新的技术挑战：一是电压范围变化，三元锂4s1p配置的开路电压从传统12.5V提升至14-15.5V，充电电压从14-15V提升至15-17V，需对整车电气部件进行适应性调整；二是静态电流控制严格，小容量电池对静态功耗敏感，需优化停车状态下的能耗管理，或通过高压电池补充充电；三是峰值电流支撑能力下降，需优化电压转换器的峰值电流承载能力，或引入电容器进行辅助缓冲。因此，锂离子电池对铅酸电池的替代并非简单的“插拔替换”，而是涉及电网架构、功能分配与通信网络的系统性重构。

2、无低压电池供电方案的技术探索

在高可用性供电场景中，行业正逐步探索无低压电池的冗余双通道架构，分为“单通道无电池”和“全通道无电池”两个阶段推进。

单通道无电池方案是当前的主流探索方向，其核心逻辑是：

-> 一条通道保留低压电池作为备用电源，另一条通道移除低压电池，通过独立的DC/DC转换器从高压电池取电。停车状态下的所有负载优先由带低压电池的通道供电，确保静态功耗可控。该方案需对高压电网与DC/DC转换器进行针对性优化：一是提升DC/DC转换器的电流动态响应能力，需支持最高400A/ms的瞬态响应；

-> 二是强化高压侧的隔离防护，防止高压电池与转换器对高压网络中QM级负载产生干扰；

-> 三是提升关键部件的功能安全等级，高压电池、DC/DC转换器及高压配电系统需满足ASIL B(D)级要求。

此外，为支持“始终开启”需求，DC/DC转换器可直接集成于高压电池外壳内，避免暴露高压线束，提升安全性。

全通道无电池方案是更激进的技术路线，需彻底移除两条通道的低压电池，完全依赖高压电池经DC/DC转换器供电。该方案对系统冗余提出了更高要求：高压电网需分割为两个独立的冗余路径，配备双电池包、独立高压配电与DC/DC转换器，同时需严格防范路径间的依赖性故障与系统性故障。此外，该方案还需解决两个核心问题：一是峰值电流承载，通过优化DC/DC转换器设计或引入电容器缓冲，满足转向等系统的峰值电流需求；二是静态功耗优化，由于大型主DC/DC转换器在低功率输出时效率较低，可增设1-2个低功率转换器专门应对停车状态的静态负载供电。

四、VDA 450：低压电网安全设计的标准化引领

此前，汽车电源系统的安全设计缺乏统一标准，ISO 26262等安全标准在电网领域的应用方式存在较大差异，导致不同车型的电源系统在质量、可用性与安全性上参差不齐。随着线控系统与自动驾驶功能的普及，电源系统的安全设计成为整车安全工程的核心环节，亟需统一的标准指导。VDA 450推荐标准的发布，填补了这一空白，为电网安全设计提供了系统化的方法论。

1、VDA 450的核心定位与价值

VDA 450由德国汽车工业协会（VDA）组织行业领先企业（含整车厂与博世等一级供应商）联合制定，其核心目标是建立一套与ISO 26262（第2版）及相关法规（如UN ECE R13(H)、GB 21670制动标准，UN ECE R79、GB 17675转向标准，UN ECE R157自动车道保持标准）兼容的电源系统开发方法。该标准的核心价值在于：一是明确电源系统的项目定义边界，将其作为独立项目进行开发，可自主设定随机硬件故障目标值（PMHF、SPFM、LFM），降低与转向、制动等功能的开发耦合度，简化开发流程；二是整合行业最佳实践，提供了故障预算分配、故障处理机制、紧急操作容忍时间等关键设计规则；三是规范端子术语与安全属性定义，提升设计的统一性；四是提供外部与内部干扰因素的检查清单，助力提升系统的抗干扰能力。

2、标准化对电网设计的推动作用

VDA 450的落地显著推动了低压电网安全设计的规范化进程。对于自动驾驶、线控系统等关键功能，符合ISO 26262或GB/T 34590标准已成为型号认证的硬性要求，而VDA 450为标准的落地提供了具体路径。在实际应用中，该标准已被证明可有效提升电网设计的合理性与可靠性，其方法论不仅适用于自动驾驶相关系统，也可扩展至线控转向、线控制动等其他高可靠性需求场景。随着标准的普及，行业将逐步形成统一的电网安全设计范式，降低开发成本，提升产品一致性。

五、48V电压等级：低压电网的进阶选择

信息娱乐、ADAS等功能的持续升级，导致低压电网的功率需求不断攀升，预计到2030年，平均车辆低压功耗将达到5-6千瓦。传统12V电压等级下，大功率传输需增大导线截面积与半导体开关尺寸，导致线束重量增加、成本上升、能耗损失加剧。提升低压供电电压成为解决这一问题的有效路径，48V由于避开了60V以上的高压安全防护要求，成为当前行业的主流探索方向。

1、48V电网的核心优势与技术挑战

48V电网的核心优势在于功率传输效率的提升：根据功率公式P=UI，在相同功率需求下，电压提升4倍，电流可降低至原来的1/4，由此可大幅减小导线截面积，降低线束重量与成本；同时，电流减小可降低半导体开关的功耗，提升系统效率。特斯拉已宣布将低压电压提升至48V，印证了这一技术路线的可行性。但48V电网的推广面临显著的技术挑战：一是传统供应链的路径依赖，自20世纪60年代以来，12V已成为行业标准，几乎所有车载电气部件均基于12V优化，48V零部件的缺失导致初期成本居高不下；二是系统兼容性问题，需重新设计DC/DC转换器、传感器、执行器等核心部件，确保与48V电压等级兼容；三是架构重构需求，引入48V后需重新规划电网拓扑，协调12V与48V负载的供电分配，增加了系统复杂性。

2、48V电网的迁移路径与应用场景

行业普遍认为，48V不会在短期内完全取代12V，而是将形成“12V+48V+高压”的多电压等级共存架构。当前车企的迁移策略以“逐步替代”为主，优先将大功率负载（如ADAS域控制器、智能座舱主机）迁移至48V供电，小功率负载仍保留12V供电，通过DC/DC转换器实现电压转换。这一策略可平衡成本与性能，逐步培育48V零部件供应链。从长期来看，48V的应用场景需结合成本效益综合判断：对于大功率负载，48V带来的线束成本降低与效率提升可覆盖零部件升级成本，具备明确的应用价值；对于小功率负载，48V的收益有限，可能仍需通过本地DC/DC转换为12V供电。此外，区域架构的推进将为48V电网的部署提供支撑，通过区域控制器实现48V电源的集中分配与管理，进一步提升系统效率与可维护性。

3、48V电网的成本效益分析

48V电网的成本效益取决于零部件成熟度与架构设计：在初期阶段，由于48V零部件供应不足，成本较高，线束与效率提升带来的收益难以完全覆盖成本增量；随着供应链的成熟，48V零部件成本将逐步下降，成本效益将逐步显现。此外，区域架构的实施对48V的成本效益至关重要：通过减少ECU数量、优化供电分配层级，可显著降低48V电网的基础设施成本。不同车企的技术路线选择存在差异：部分车企将坚持12V架构，通过优化电源管理提升效率；部分车企将尝试16V以上的中压方案，平衡成本与性能；多数主流车企则选择逐步推进48V迁移，通过分阶段投入降低风险。最终的技术路线将由市场需求、成本目标与技术成熟度共同决定。

六、仿真技术：电网安全验证与可靠性评估的核心工具

随着低压电网架构的复杂化与变体数量的激增，传统物理测试已难以满足设计验证的需求。ISO 26262标准明确推荐采用仿真技术验证电网的安全性与可靠性，仿真已从辅助工具升级为核心设计环节，为电网架构的优化提供早期反馈与全面验证。

1、电网仿真的核心应用场景

汽车低压电网仿真涵盖多个维度，核心应用场景包括：一是能量平衡仿真，评估不同工况下电网的供电能力与能量储备，优化电池尺寸与DC/DC转换器参数；二是电压稳定性仿真，分析正常运行与故障场景下的电压波动，确保满足负载的电压要求；三是瞬态效应仿真，评估高频开关电源、高速通信等带来的电压纹波与电磁干扰，优化电网的抗干扰能力；四是故障注入仿真，模拟短路、断路、部件失效等故障场景，验证安全措施的有效性与响应速度；五是可靠性仿真，通过蒙特卡洛分析等方法，评估电网在全生命周期内的故障概率，优化设计方案。此外，仿真还可用于不同架构方案的对比分析，支持设计决策的量化评估。

2、协同仿真技术的发展与应用

当前电网仿真已从单一的物理域仿真，向“物理域+软件域”的协同仿真演进。以DC/DC转换器的负载阶跃响应仿真为例，传统仿真仅关注电路阻抗、电压电流变化等物理特性，而协同仿真可整合软件逻辑模型，模拟控制算法、通信延迟等软件因素对响应速度的影响。这种多域协同仿真的优势在于：可更真实地复现整车运行场景，提升仿真精度；可提前发现软硬件交互问题，避免后期集成风险；可为ECU内部电路设计、安全机制优化提供精准数据支持。博世等系统供应商凭借对整车功能需求的深入理解，已实现物理电网与软件模型的深度协同，为电网设计提供了全方位的技术支撑。此外，协同仿真还可扩展至分布式电源解决方案，通过建模区域间的通信延迟，优化分布式供电的控制策略。

3、 仿真技术对电网设计的价值提升

仿真技术的应用显著提升了电网设计的效率与可靠性：一是缩短开发周期，通过早期仿真可快速验证设计方案，避免物理原型的反复迭代；二是降低开发成本，减少物理测试台架的搭建与测试样品的制作成本；三是提升测试覆盖率，可高效覆盖极端工况、故障场景等难以通过物理测试复现的场景；四是支持参数优化，通过仿真可快速评估不同部件参数、环境条件对电网性能的影响，实现设计的精准优化。随着电网复杂度的进一步提升，仿真技术将在电网设计中发挥更加核心的作用，成为保障电网安全与可靠性的关键支撑。

七、总结与展望

智能电动时代的汽车低压电网正经历一场深刻的变革，从传统的被动式供电网络向主动式、智能化、高冗余的能量管理系统演进。线控系统、自动驾驶等创新功能的落地，推动电网在安全防护、能量分配、可靠性等方面的要求达到新的高度。安全断路开关的集成化、低压电池的锂离子化、无电池供电方案的探索、VDA 450标准化的推进、48V电压等级的逐步普及以及仿真技术的深度应用，共同构成了低压电网革新的核心脉络。

未来，低压电网的发展将呈现三大趋势：一是架构的集中化与区域化融合，通过车载计算机与区域控制器实现电源的精准分配与智能管理；二是技术的标准化与模块化，基于VDA 450等标准形成统一的设计范式，提升产品一致性与开发效率；三是多电压等级的协同优化，通过12V与48V的合理分工，平衡成本与性能。实现这一发展目标，需要整车厂与供应商的深度协同，整合系统设计、零部件开发、仿真验证等全产业链能力。

将在低压电网革新中发挥关键作用，通过技术创新与方案整合，助力车企打造可靠、安全、高效的低压电网架构。面对汽车产业的转型浪潮，唯有持续推进技术创新与合作，才能抓住电子电气架构升级的历史机遇，为消费者提供更具吸引力的智能电动汽车产品
