土建工程中如何计算工地土方填挖量？

方格网计算土方教程

1. 准备数据

1.1 需要数据

1）原始地形数据

2）填挖后地形数据

3）计算区域范围线

计算土方时，要指定计算范围，如果没有需提前绘制范围线。

2. 绘制计算区域范围线

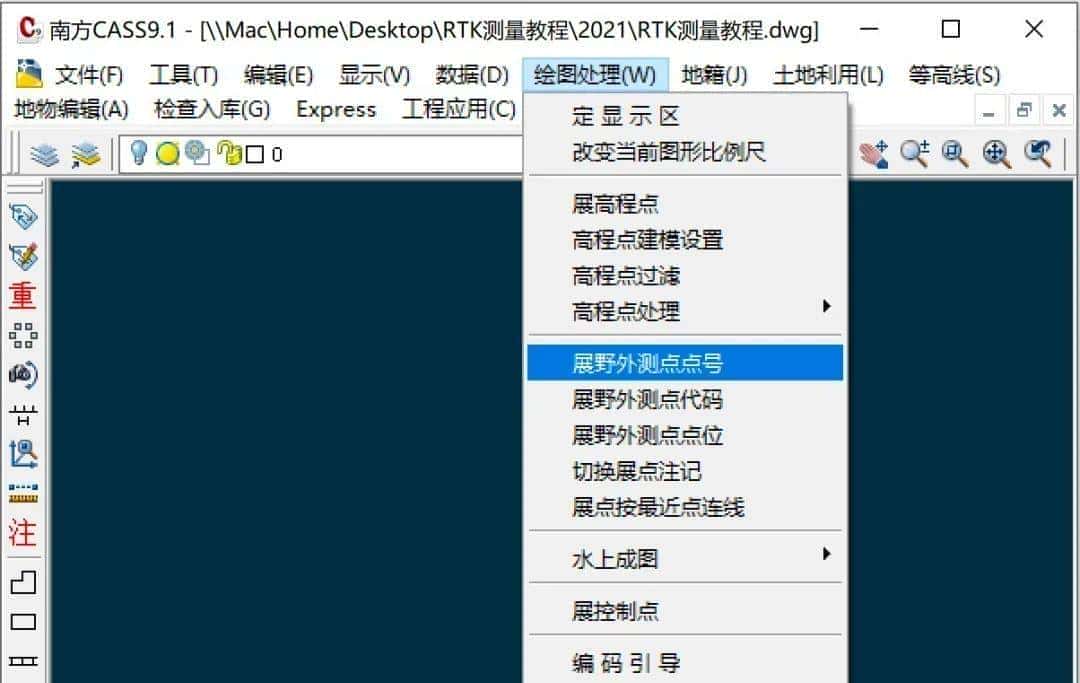

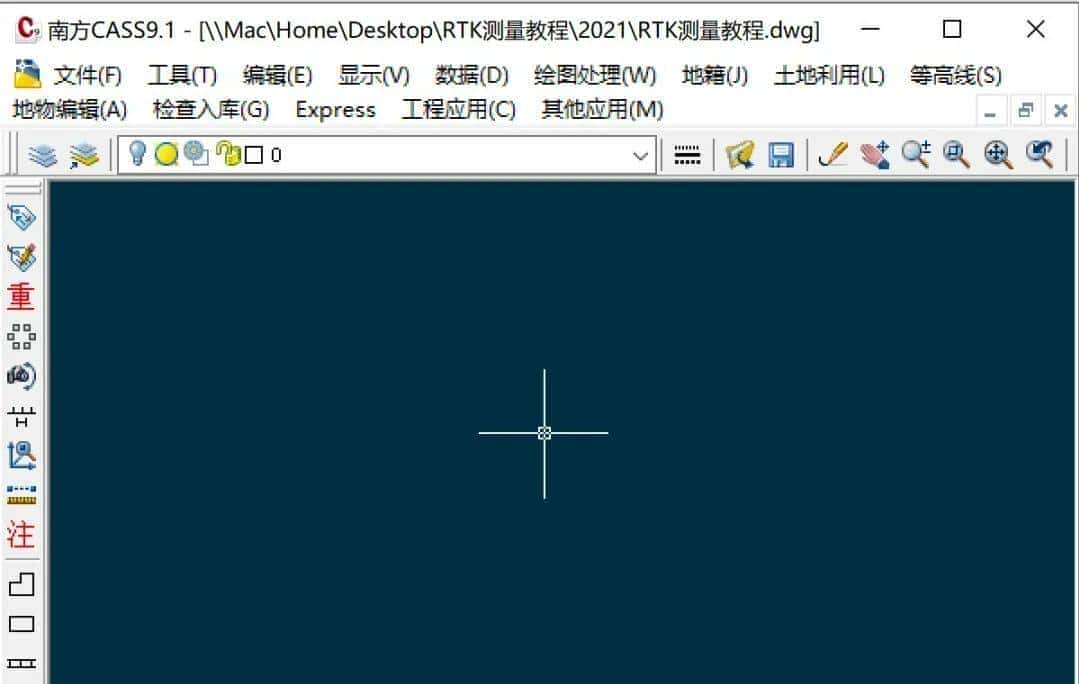

2.1 打开CASS软件

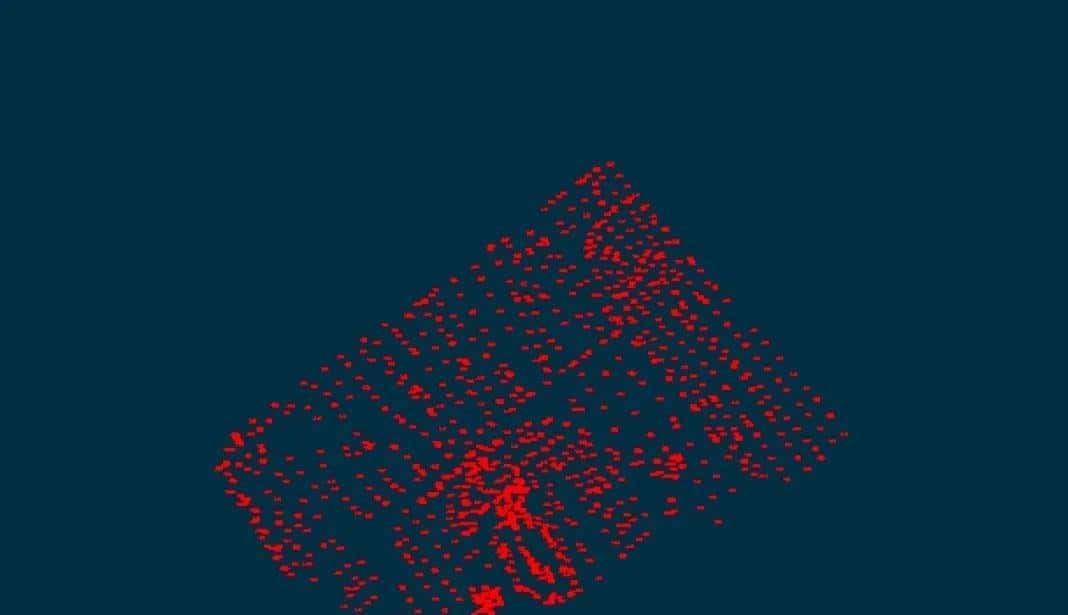

2.2 导入填挖后地形数据

2.3 绘制土方计算范围线

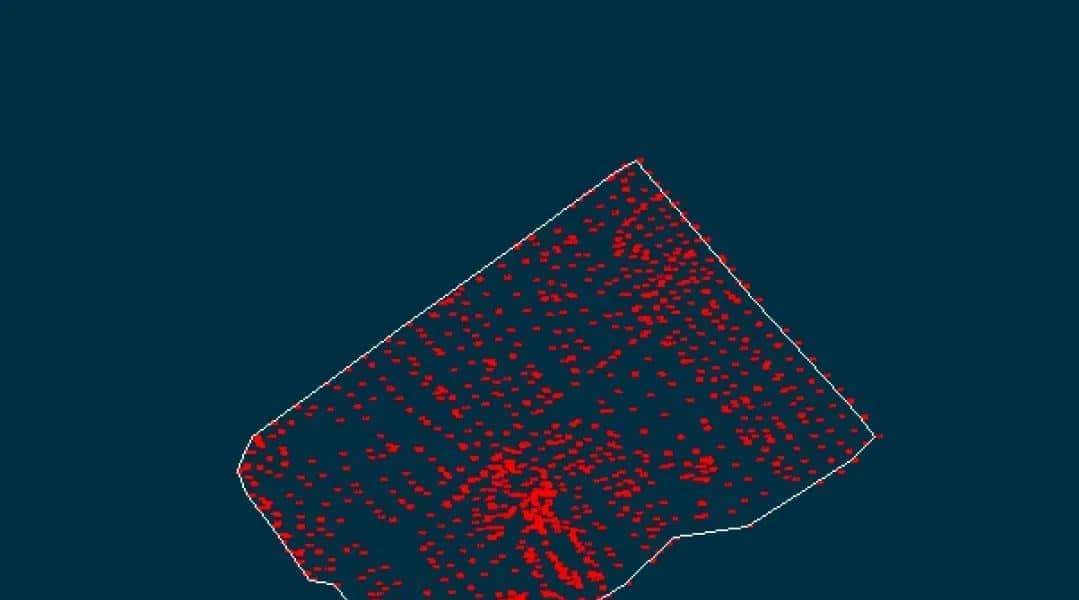

CAD快捷命令输入PL，依次点击计算范围特征点，最后输入命令C闭合

3. 建立DTM三角网

3.1建立DTM

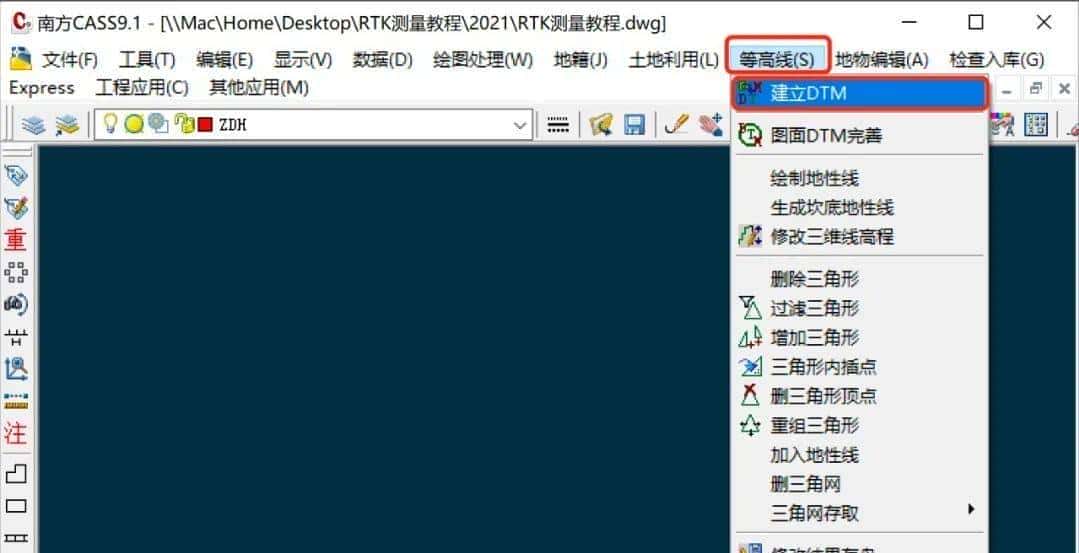

1）菜单栏依次点击等高线、建立DTM

3.2设置建立DTM参数

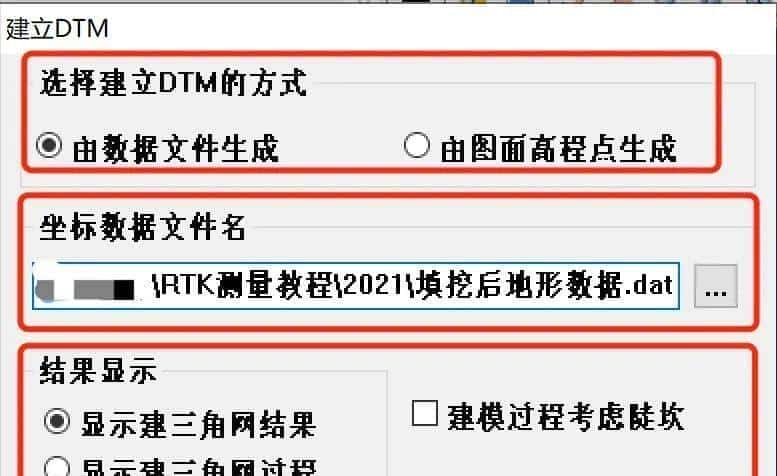

1）选择建立DTM的方式：由数据文件生成

2）坐标数据文件名：选择填挖后地形数据

3）结果显示：显示建三角网结果

4）点击确定

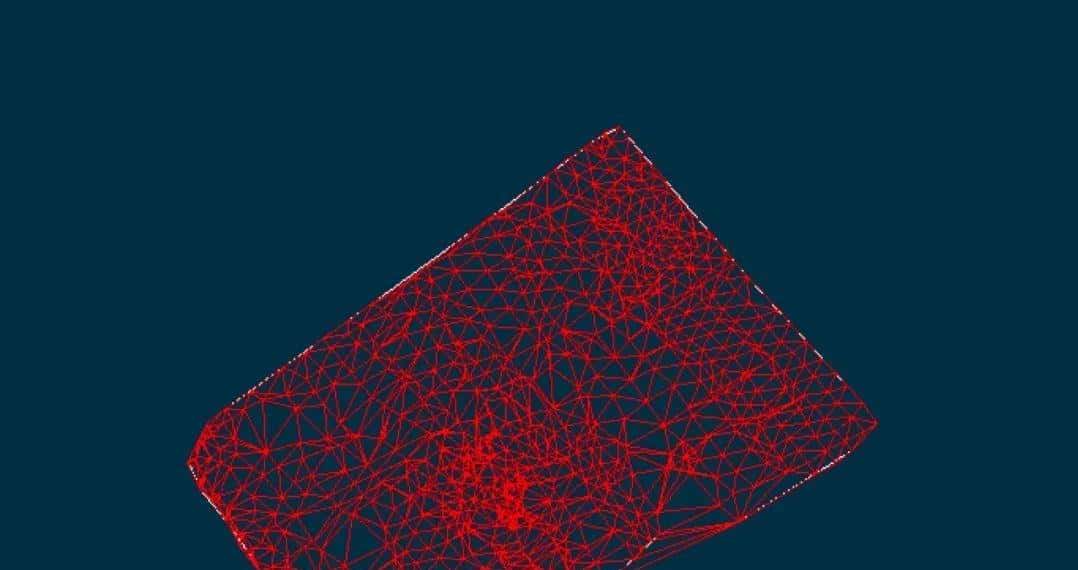

3.3检查三角网网形是否正确

1）菜单栏等高线->重组三角形，可切换相邻三角网网形。

2）检查修改完后，点击存取保存三角网文件

4. 计算土方

使用方格网土方计算

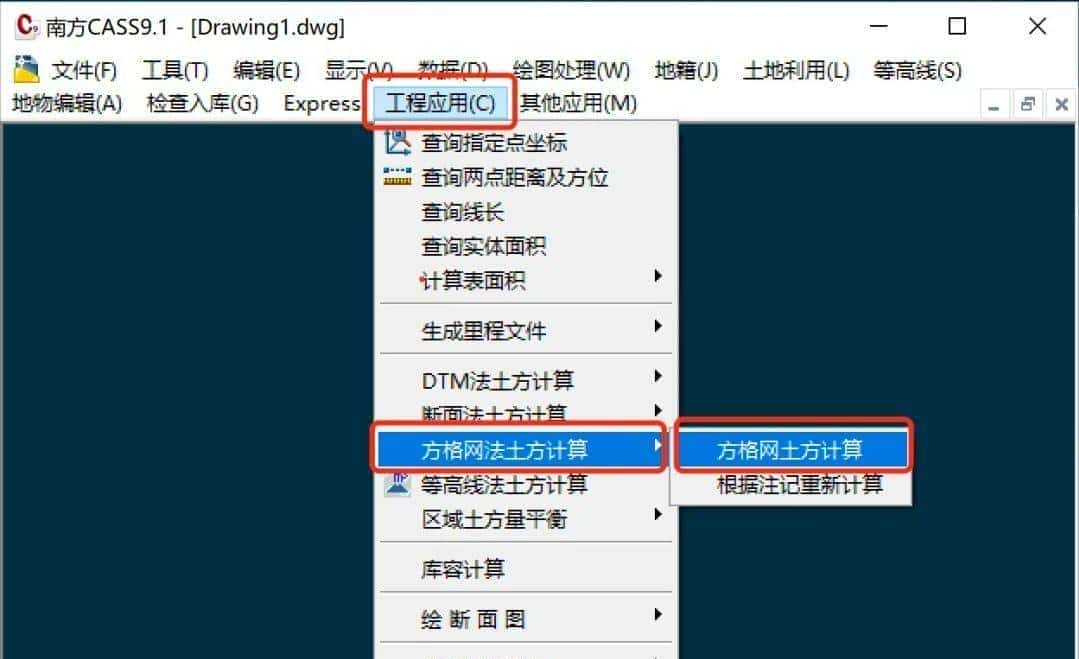

4.1 菜单栏次点击工程应用->方格网法土方计算->方格网土方计算

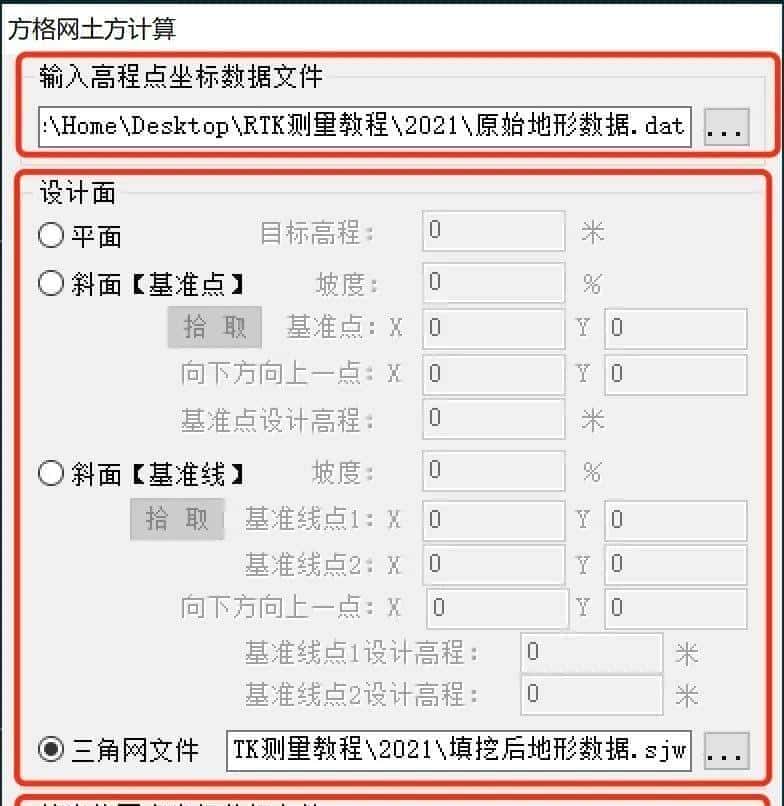

4.2设置计算选项

1）输入高程点坐标数据计算文件，选择原始地形数据.dat

2) 设计面，选中三角网文件，选择填挖后地形数据.sjw

3）输出格网点坐标数据文件，选择各网点坐标文件保存位置。

4）方格宽度，根据实际情况输入，此处演示输入20米。

5）点击确定。

6）设置方格起始位置。

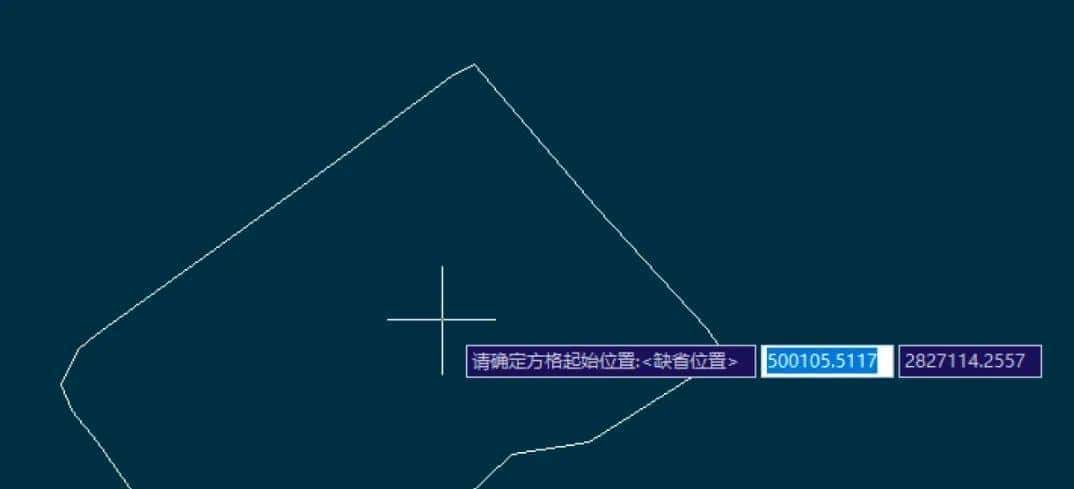

屏幕提示：请确定方格起始位置；在屏幕指定放格位置。

7）指定方格倾斜方向。

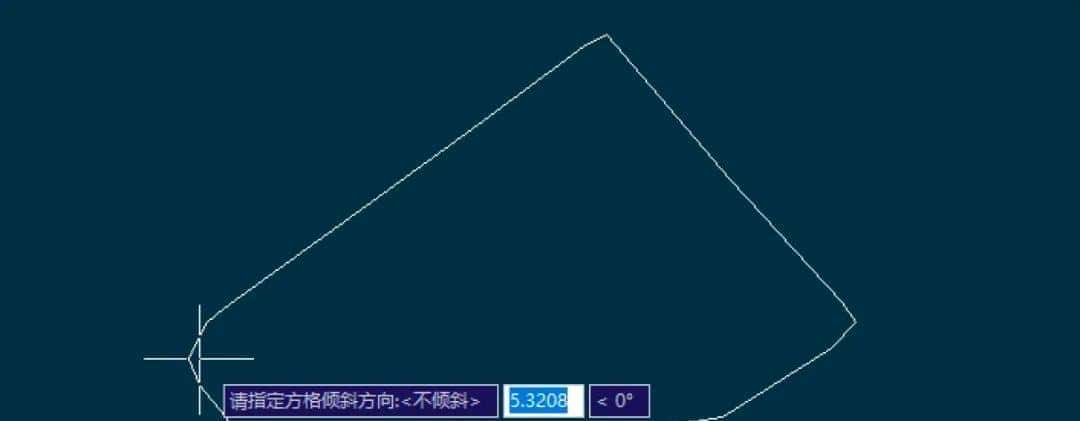

屏幕提示：请指定方格倾斜方向，根据实际情况设置，默认不倾斜。

8）稍等片刻。

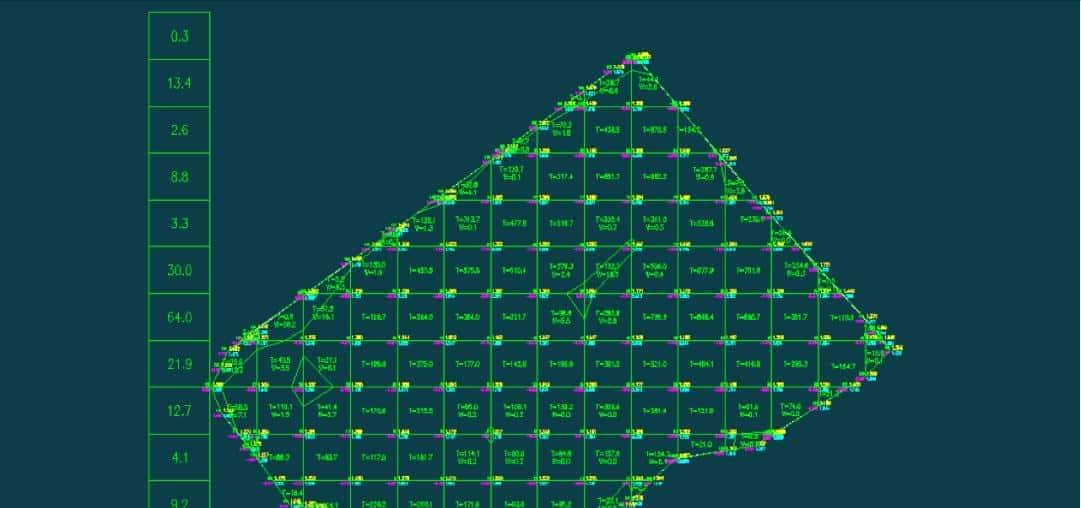

9）查看计算结果

如果屏幕显示空白，点击全图即可查看。

4.3土方计算结果

计算面积：34691.7m²

总填方：22906.7m²

总挖方：171.4m²
