“电阻？不就是限流那点事儿？”——这么想的人，下一秒就可能被5G基站里的100A浪涌教做人。

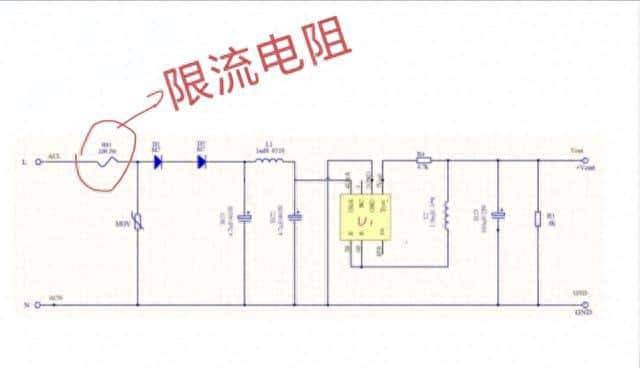

1️⃣ 限流 别只记欧姆定律，真刀真枪的现场看参数：充电桩那头10kW的限流砖，靠的不是“绕线”，而是铜-镍-锰合金箔，2mm厚，热容大得能把瞬间100A的浪涌拆成温水煮青蛙。手机快充头里同款思路，只是体积被压缩到0603，功率降到1W，本质一模一样——先保命，再谈效率。

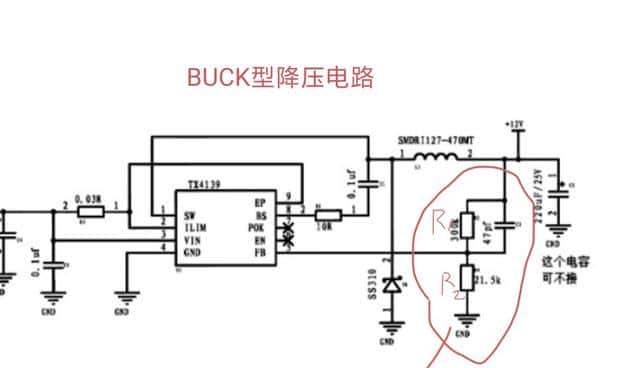

2️⃣ 分压 ADC想要24位有效分辨率，分压电阻温漂>5ppm/℃就直接崩。航天级方案：把两只5ppm的薄膜电阻面对面贴一起，再灌胶，让它们一个正漂一个负漂，相互抵消，实测能把温漂压到0.3ppm/℃。便宜办法？用0.1%精度、50ppm的廉价电阻做“预分压”，再送仪表放大器啃剩下的动态范围，成本立砍九成，精度照样够用。

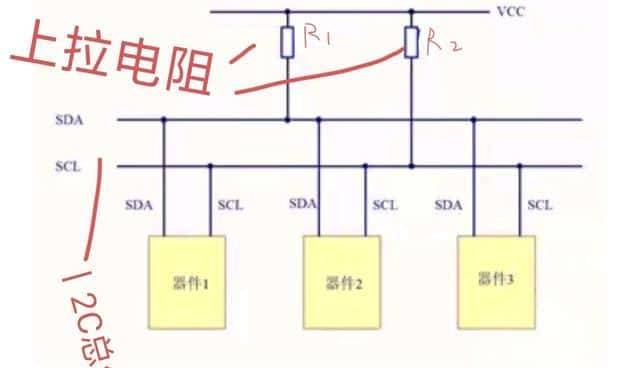

3️⃣ 上拉/下拉 DDR5眼图烂？别急着改PCB，先调可编程上拉。FPGA IOB里自带50Ω–1kΩ步进10Ω的“小电阻DAC”，软件滑杆一拉，眼图立刻睁开。省下一轮改版，老板少烧十万块，打工人准点下班——这就是“电阻当SDK用”的隐藏彩蛋。

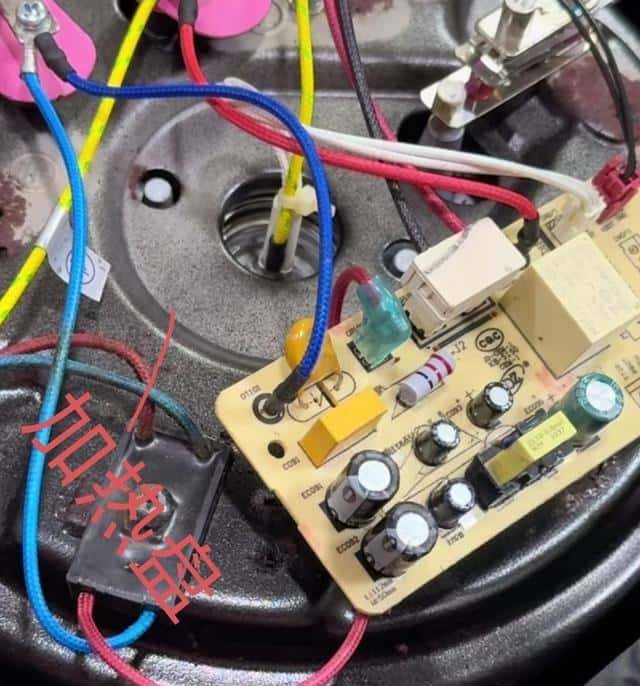

4️⃣ 加热 3D打印热床看似平平无奇，实则藏了99%效率的碳纳米管纸，0.2mm厚，双面PI胶带一贴，比传统硅胶加热膜快30秒升到110℃，功耗降15%。冬天直播打样，弹幕都在问“为什么平台升温这么快”，主播笑而不语：黑科技就在那层黑纸里。

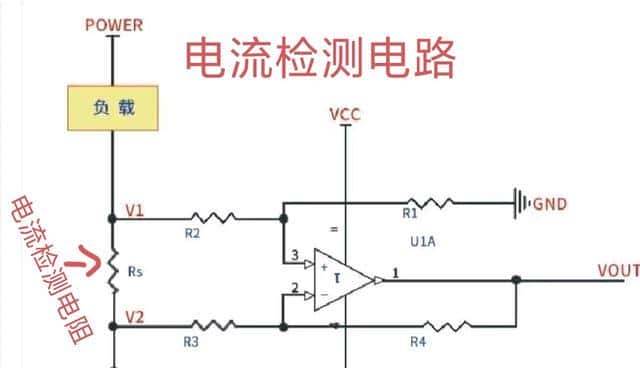

5️⃣ 电流检测 千安级母线怎么测？四线Kelvin只是入门。新能源车目前流行“busbar+分流器”一体化，铜排直接刻出0.5mΩ沟槽，激光修阻到0.1%，再镀锡防氧化。更骚的是“温度引脚”——内置NTC，MCU顺手把温漂补偿了，省掉一颗霍尔，BOM再砍3块钱。别小看这三块，十万辆车就是三百万，够打工人年终多拿两个月。

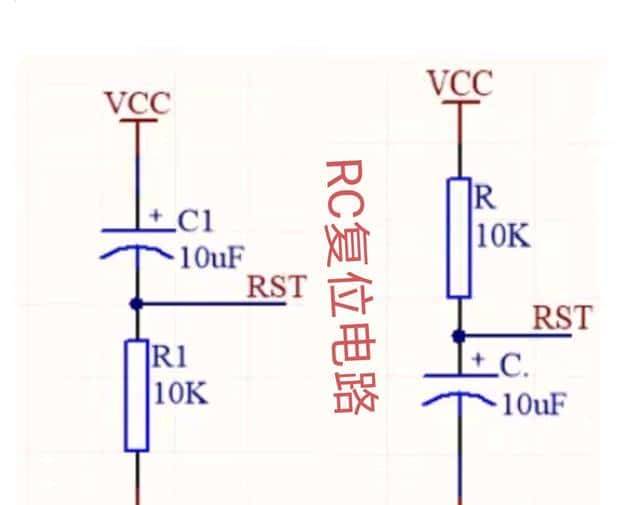

6️⃣ 定时 RC延时电路被嫌弃“土”？5G小基站告知你：超低噪声厚膜电阻(

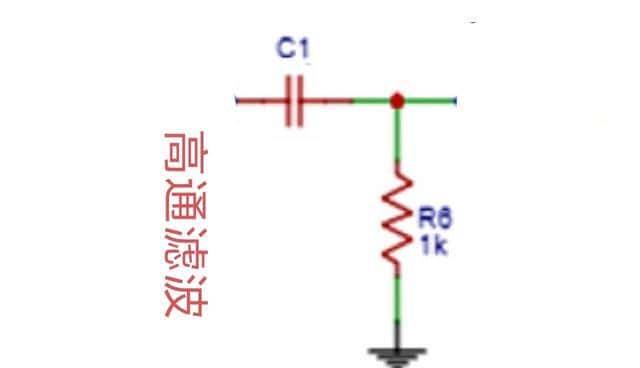

7️⃣ 滤波 毫米波雷达100GHz信号怎么捏？MEMS电阻阵列上场，256个0.1μm线宽的小电阻排成格栅，电压一改，截止频率从60GHz滑到140GHz，比传统LC滤波器体积小90%，还能数字校准。硬件同学第一次调参，感觉像在软件里改一行代码——滤波器从此成了“可下载的库”。

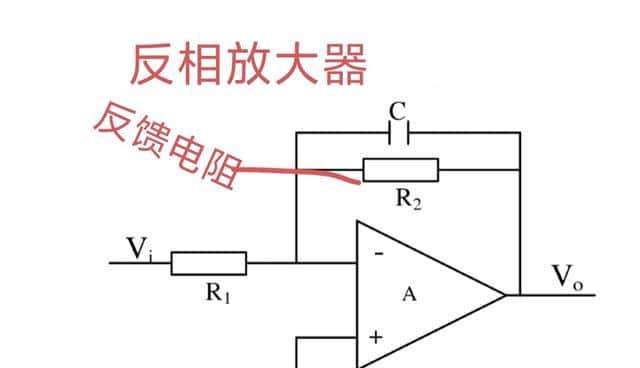

8️⃣ 反馈 AI加速器的模拟乘加阵列，靠1024个5bit可编程电阻做权重，刷新速率1MHz，比数字MAC省电20倍。缺点？精度只有6bit，可对于推理足够，把最耗电的卷积搬到模拟域，整颗芯片功耗从35W降到8W，笔记本风扇终于不用起飞。

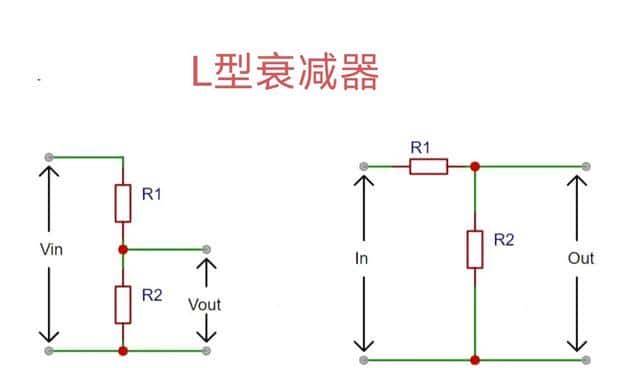

9️⃣ 衰减 示波器探头拔到10×档，背后是自适应衰减网：三组激光修阻分压，自动识别1×/10×/100×，精度0.05dB。更狠的是太赫兹探针，0.01dB步进，工程师第一次测110GHz信号，看着屏幕平坦的S21，忍不住爆粗：这TM还是电阻？分明是“射频许愿机”。
彩蛋时间 – 量子霍尔电阻：精度10⁻⁹，当国际欧姆基准，拆机卖废品都能按“克”算金价。 – 忆阻器：HP搞了十五年，终于塞进SSD当“突触”，写完10¹²次不掉档，AI训练直接省掉显存——老黄最不想看到的“电阻抢饭碗”。 – 柔性电阻：弯折一万次阻值飘
趋势速览 01005封装（0.4×0.2mm）已量产，再小就只能用“薄膜光刻”直接画在PCB上；32-in-1阵列电阻把经典E96值一次打包，Layout工程师泪目：终于不用再摆一排0603。高频方面，氮化钽薄膜把自感压到10pH以下，140GHz也稳如老狗——谁说电阻只是“基础件”？它目前是射频、功率、AI、量子通吃的隐藏大佬。
下次再看到板子上那颗灰不溜秋的小方块，别急着跳过——也许它就是拯救你项目的关键外挂。
