采用STM8S+DS3231打造一款精美VFD语音报时表

话说一直想用VFD显示屏做个时钟，有天有个好友给我说你设计个小东西我送给客户做纪念品，然后我一下子就想到了。就说，干脆就做个骚包的VFD报时表吧。

我说了我的想法，然后俩人一合计。然后俺就开工了，虽然后面由于各种缘由，没有量产，不过做出来的显示效果还是蛮可以的。

设计的想法是要美丽，大气，小巧，精致，实用，准确，呵呵，是不是有要求挺多的了？没事，过程。且听我慢慢道来，历时一个月设计，整理全部资料，包括Pcb,Code，首发EE论坛，卖弄下半桶水的电子设计，:-D

第一，小巧，那么我的设计初衷就是一个香烟盒大小差不多，PCB打样不是10*10CM以内是50元嘛，那我设计就不会超过这个尺寸，原谅我的吝啬小家子气，呵呵。

VFD显示屏的效果很惊艳的，精致就要靠自己设计了，实用准确，前期打算上GPS模块+电波钟模块进行自动授时的，由于DS3231虽说是高精度RTC但还是存在误差的，加上GPS或者电波钟授时校准就完美啦！

温度，和湿度，也是需要的，由于思考到这个平时也是放在桌子上的，那么我又想到不如再加入人体感应模块吧，在MCU的软件那里可以设置，只要检测到人，就自动语音报时当前的时间，温度，湿度，信息。

为什么要设计语音报时呢？由于俺人懒，呵呵，不喜爱看，如果能有语音报时，挺好，这个设计主要是满足我自己懒人需求，^_^

那么框架就来了，包含VFD屏显示，温度湿度传感器，RTC时钟芯片，MCU，VFD驱动电路，语音报时芯片，锂电池充电芯片，一键开关机电路等。

综合成本思考后，RTC直接用了淘宝购买的DS3231模块，估计是拆机件做的，好便宜，才5块钱，嘉立创卖的芯片都要14块了，:-D，温度湿度采用了SHT20传感器，I2C接口，节省MCU的IO，MCU选择了ST的STM8S105K6 LQFP32封装的，做这个时钟戳戳有余啦。

最后思考了下，授时模块做成独立的选件，通过串口通讯，对时钟的时间进行校正，最后没有做上去。

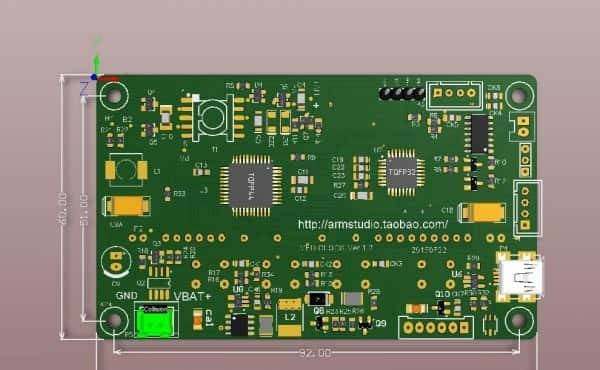

先来一张成品完成的PCB图欣赏下：

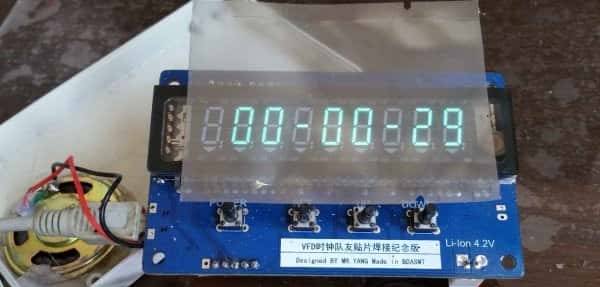

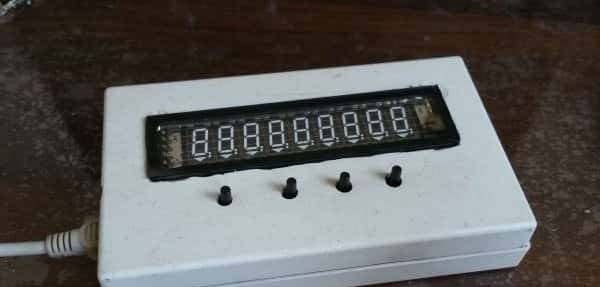

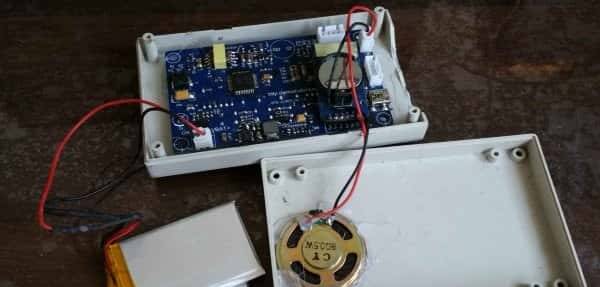

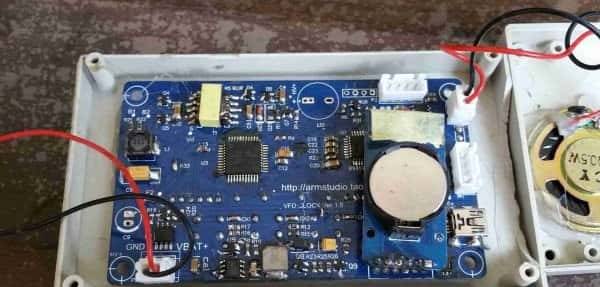

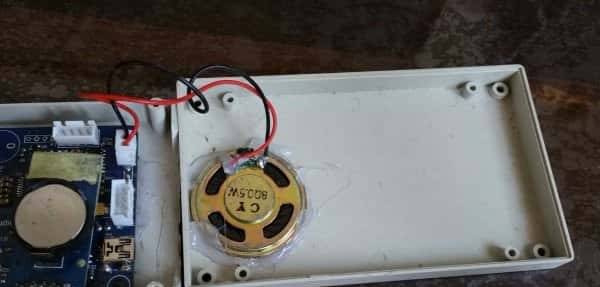

做出来的首板实物图，手工割了个塑料盒子装着，凑合，先睹为快，呵呵

以上图文内容均是EEWORLD论坛网友：ylyfxzsx原创，在此感谢。
