H3C单臂路由下的VLAN 互访

一：网络拓扑图

说明： PC4 内网 192.168.2.0网段 属于VLAN 2 PC5内网 192.168.3.0网段 属于VLAN 3

PC8 外网 192.168.5.10模拟外网 ，与路由器G5/0端口连接

路由器器：G5/0/端口与 PC8连接，地址：192.168.5.1

G0/1.1 192.168.2.1[G0/1子接口]

G0/1.2 192.168.3.1[G0/1子接口]

交换机 G1/0/2 与PC4 连接 属于VLAN 2 G1/0/3 与PC5 连接 属于VLAN 3

G1/0/8 与路由器G0/1 连接 trunk 模式，允许 VLAN 2 3 通过。

目的：VLAN 2[PC4]自动获取2.0网段地址，VLAN 3[PC5]自动获取3.0网段地址，并能相互访问。

二：配置：

2.1路由器配置 ：

<H3C>system-v

System View: return to User View with Ctrl+Z.

[H3C]sysnam route //改名

[route]inter g5/0 //进入g5/0端口

[route-GigabitEthernet5/0]ip addredss 192.168.5.1 255.255.255.0 //设置地址

[route-GigabitEthernet5/0]nat outbound //启用nat服务

[route-GigabitEthernet5/0] quit //退出

[route]dhcp server ip-pool vlan2 //新建vlan2地址池

[route-dhcp-pool-vlan2]network 192.168.2.0 mask 255.255.255.0 //地址池

[route-dhcp-pool-vlan2]gateway-list 192.168.2.1 //网关

[route-dhcp-pool-vlan2]dns-list 8.8.8.8 //dns

[route-dhcp-pool-vlan2]quit //退出

[route]dhcp server ip-pool vlan3 //新建vlan3地址池

[route-dhcp-pool-vlan3]network 192.168.3.0 mask 255.255.255.0 //地址池

[route-dhcp-pool-vlan3]gateway-list 192.168.3.1 //网关

[route-dhcp-pool-vlan3]dns-list 8.8.8.8 //dns

[route-dhcp-pool-vlan3]quit

[route]inter g0/1.1 //进入1.1子接口

[
route-GigabitEthernet0/1.1]ip address 192.168.2.1 255.255.255.0 //配置地址

[
route-GigabitEthernet0/1.1]vlan-type dot1q vid 2 //dot1q termination vid 用来配置子接口Dot1q终结的单层VLAN ID，这里要与交换机VLAN 的vid对应。

[
route-GigabitEthernet0/1.1] dhcp select server //选择DHCP服务

[
route-GigabitEthernet0/1.1] dhcp server apply ip-pool vlan2 //将地址池vlan2应用在0.1子接口上

[route]inter g0/1.2 //进入1.2子接口

[
route-GigabitEthernet0/1.2]ip address 192.168.3.1 255.255.255.0 //配置地址

[
route-GigabitEthernet0/1.2]vlan-type dot1q vid 3 //dot1q termination vid 用来配置子接口Dot1q终结的单层VLAN ID。这里要与交换机VLAN 的vid对应

[
route-GigabitEthernet0/1.2] dhcp select server //选择DHCP服务

[
route-GigabitEthernet0/1.2] dhcp server apply ip-pool vlan3 //将地址池vlan2应用在0.1子接口上

[route]save //保存

2.2 交换机配置

<H3C>system-v //进入系统视图

System View: return to User View with Ctrl+Z.

[H3C]vlan 2 //创建vlan2

[H3C-vlan2]vlan 3 //创建vlan3

[H3C-vlan3]vlan 2 //进入vlan2

[H3C-vlan2]port g1/0/2 //将g0/2端口加入VLAN2

[H3C-vlan2]vlan 3 //进入 vlan3

[H3C-vlan3]port g1/0/3 //将g0/3端口加入VLAN3

[H3C-vlan3]quit //退出

[H3C]int g1/0/8 //进入g0/8

[H3C-GigabitEthernet1/0/8]port link-mode br //设置端口模式为桥接

[H3C-GigabitEthernet1/0/8]port link-type access //设置端口为数据

[H3C-GigabitEthernet1/0/8]port link-type trunk //设置端口为trunk 模式

[H3C-GigabitEthernet1/0/8]port trunk p vlan all //设置允许所有vlan通过

[H3C] save //保存

三：验证：

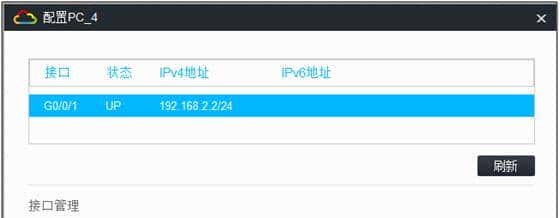

3.1查看PC4获得的地址

正确

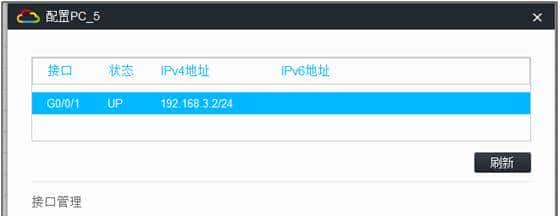

3.2 查看PC5获得的地址

正确

3.3 VLAN 间互访问

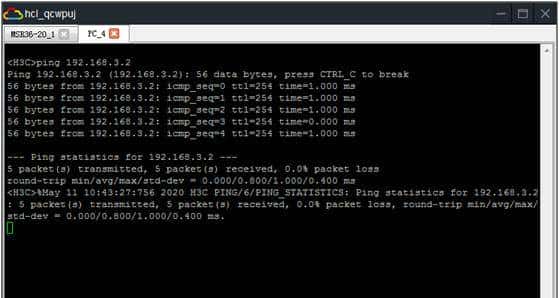

访问192.168.3.2[PC5]正确

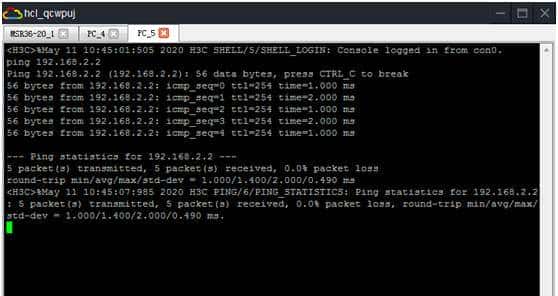

访问192.168.2.2[PC4]正确

3.4访问外网192.168.5.10

PC5访问192.168.5.10 正确

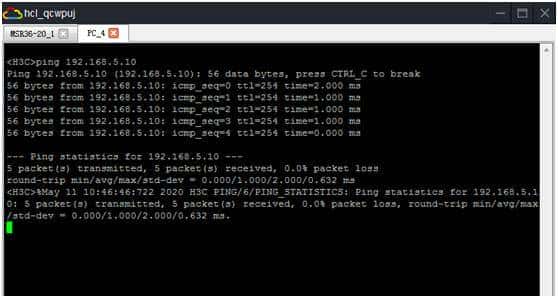

PC4访问192.168.5.10 正确

四：扩展以及注意点：

如果需要VLAN间不能访问，需要在路由器上加策略。

配置如下：

建立ACL 控制表

//创建访问列表3000

[route] acl advanced 3000

//策略定义，阻止2.0网段访问3.0网段

[route] rule 1 deny ip source 192.168.2.0 0.0.0.255 destination 192.168.3.0 0.0.0.255

//退出

[route] quit

//创建访问列表3001

[route] acl advanced 3001

//策略定义，阻止3.0网段访问2.0网段

[route] rule 1 deny ip source 192.168.3.0 0.0.0.255 destination 192.168.2.0 0.0.0.255

//退出

[route] quit

//进入g0/1.1子接口

[route] interg0/1.1

//接口上应用3000

[route-GigabitEthernet0/1.1] packet-filter 3000 inbound

//退出

[route-GigabitEthernet0/1.1] quit

//进入g0/1.2子接口

[route] interg0/1.2

//接口上应用3001

[route-GigabitEthernet0/1.2] packet-filter 3001 inbound

//退出

[route-GigabitEthernet0/1.2] quit

验证：

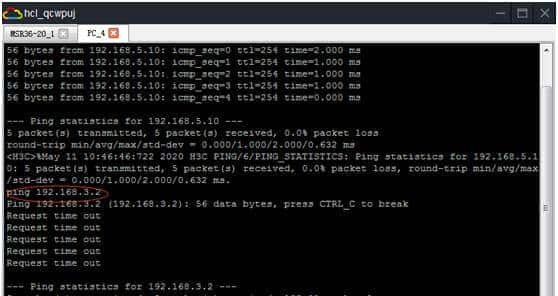

访问192.168.3.2[PC5] 不通 正确

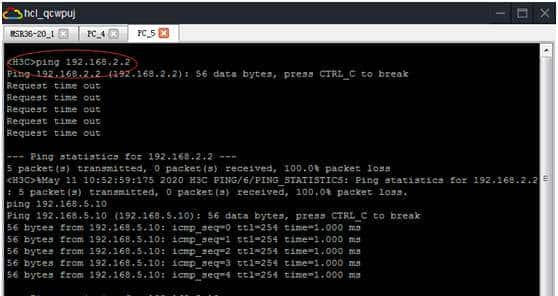

访问192.168.2.2[PC4]不通 正确

完成实验。

注意：子接口的好处就是，在物理接口有限的情况下，拓展接口。物理接口必须处于route模式下，也就是Link-mode=route 不然无法开启子接口。
