这绝对强焊，Orcad与PADS PCB图也能同步操作？

许多人有时候画原理图是用Orcad Capture画的，但PCB则是用PADS画的，这样，就会有一个不能同步的问题，目前上尉Shonway给大家出奇招了，教你怎么让Capture与PADS进步，这样会方便许多。

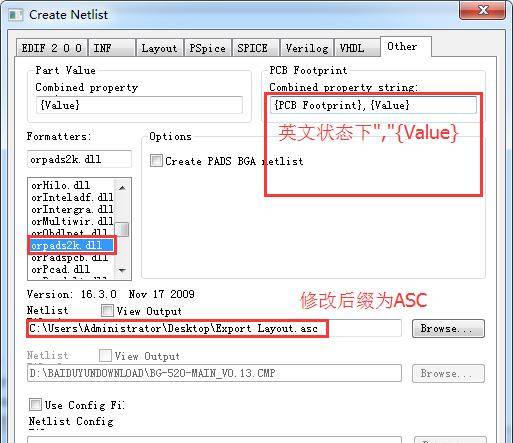

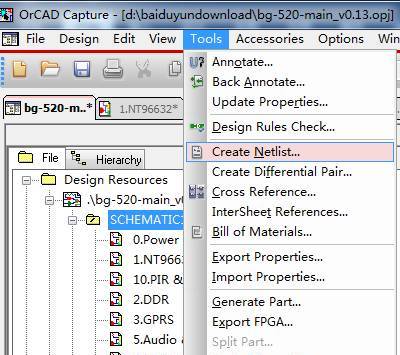

1,,从Capture导出PADS网络表时，第一在ORCAD导出网表菜单里的other选项卡导出orPADS2k.dll格式的网表文件

这里必须加上{Value}，不然的话，导入Layout PCB中后元件将没有属性值。

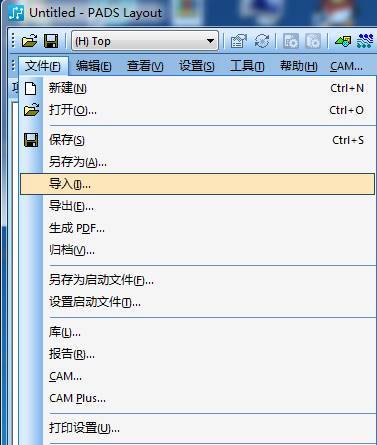

2.然后就是在PADS中导入刚才生成的asc文件…

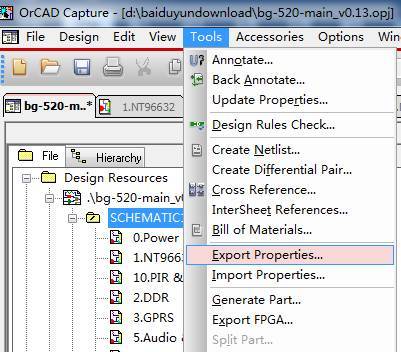

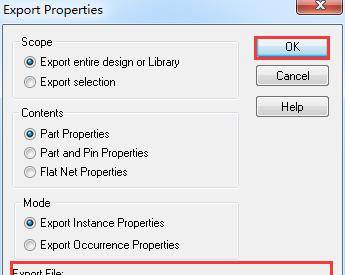

3. 在ORCAD CAPTURE中还需要再导出EXP文件

这里设置一下参数,设好导出路径,确定就可以导出EXP文件了

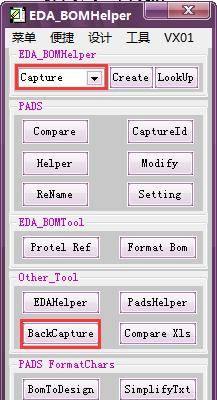

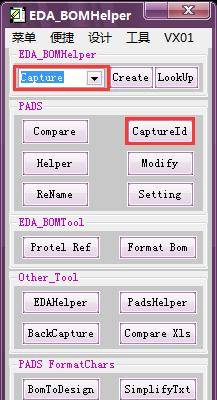

4,这里会用到一个软件叫EDA_BOMHelper。它能为元件批量加上CaptureId属性

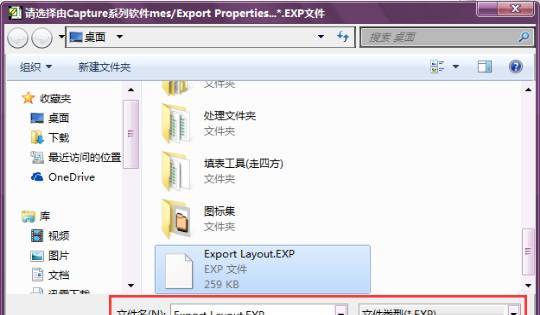

选择刚才从Orcad Capture中导出的EXP。

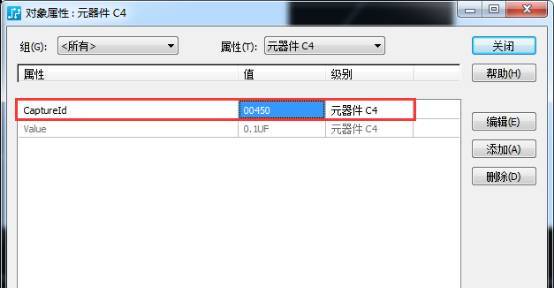

从Orcad Capture导出EXP文件后，用EDA_BOMHelper为PADS PCB批量元件添加CaptureId属性。

下面就是修改了

更改元件Name(位号),Decal(封装),Value(参数)

注意：不能更改元件的CaptureId属性

之后，我们就可以让ORCAD与PADS进行同步

5.用EDA_BOMHelper从PADS PCB与CAPTURE进行同步，用下面的BACKCAPTURE

接下来，再选择刚才CAPTER导出的EXP文件

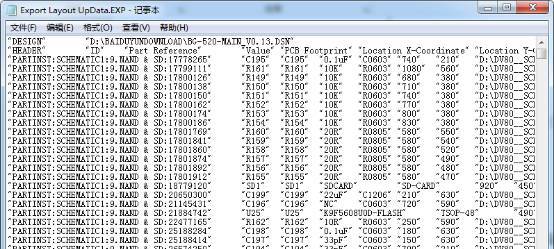

这时EDA_BOMHelper自动给你生成一个*** Update.EXP文件

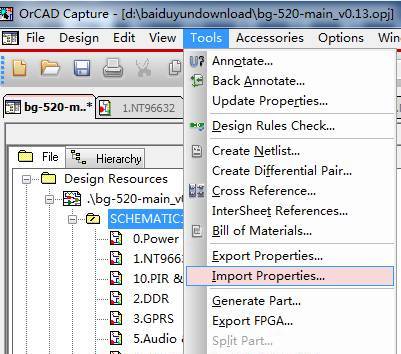

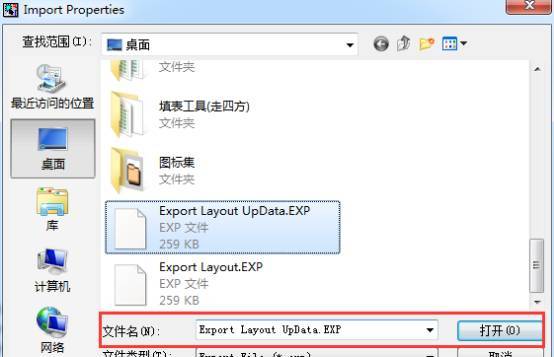

6.最后一步，Capture导入这个新生成的EXP文件。大功告成

是不是很烦锁，不过想要在PCB设计中与原理图同步，方便一点，你就先烦锁的做一下这些步骤，所谓磨刀不误砍柴功，做一下也好。
