Wincc7.5与TIA_V18无实物通讯

Wincc7.5与TIA_V18无实物通讯

使用Wincc7.5与TIA（博途）_V18通过S7_PLCSIM进行通讯连接，无需实物，此测试仅用于Wincc7.5与TIA_V18版本进行通讯，其余版本目前没有测试，具体使用到的软件如下：

1.TIA Portal V18；

2.SIMATIC WinCC Explorer_Wincc；

3.S7-PLCSIM V18

测试使用到的IP地址，PLC系统：192.168.2.1

一、Wincc配置

1.添加驱动

打开Wincc软件，新建一个项目，文件→新建→单用户项目→确定，对项目名称进行命名，此处名字为“1200PLCSIM通讯测试”，选择程序文件保存位置，点击创建。如图1、图2、图3所示。

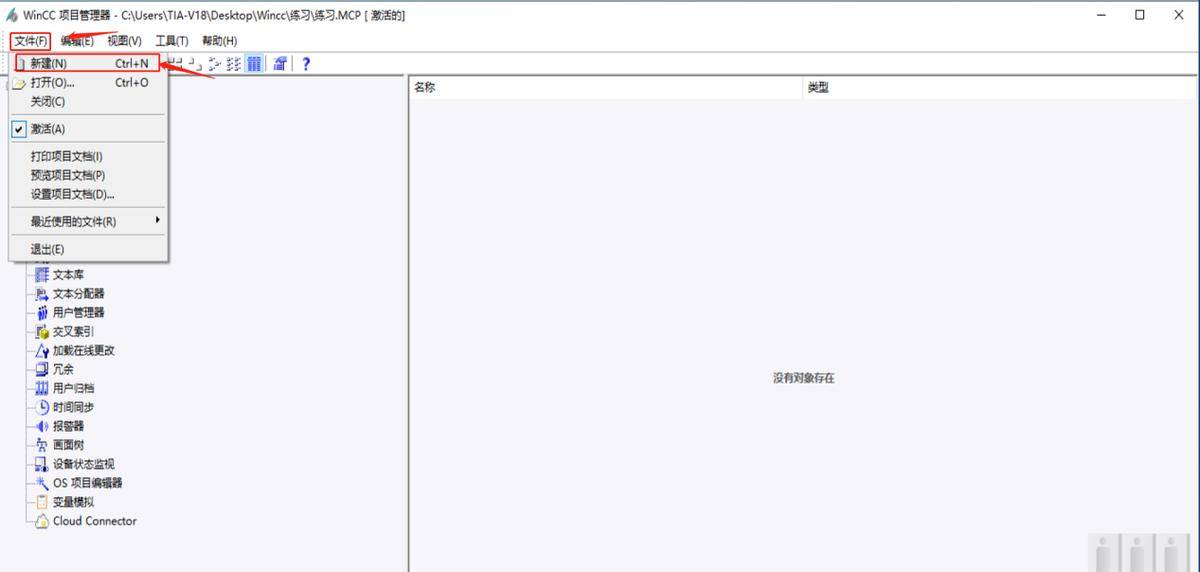

图1 新建项目

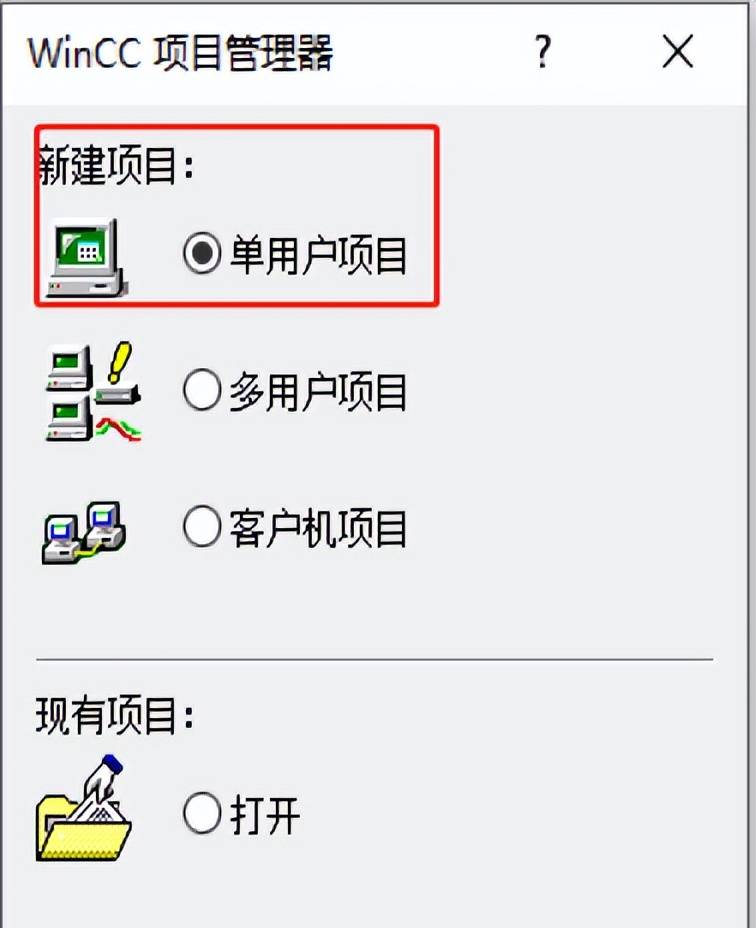

图2 项目管理器

图3 创建程序

项目创建完成后点击左边任务栏变量管理处，打开变量管理页面，如图4所示。

图4 变量管理

在打开的变量管理页面左边菜单栏上方“变量管理”标签添加1200通讯驱动，右键→添加新的驱动程序→SIMATIC S7-1200,S7-1500 Channel，如图5所示。添加好驱动如图6所示，在“OMS+”处右键→新建连接，命名为“S7_1200.PLCSIM”。右键新建的“S7_1200.PLCSIM”→连接参数，如图7所示。在打开的页面进行通讯参数配置，如图8所示，必须需要配置的通讯参数有三个，分别是IP地址、访问点A、产品系列，IP地址填写PLC的IP地址192.168.2.1，访问点A处选择S7.1200_PLSIM（此处是需要自行配置的，不必定是这个名字，名字可以自己填写满足条件的即可，配置方法详见第二章电脑配置），产品系列选择s71200-connection。到此通讯配置完成。

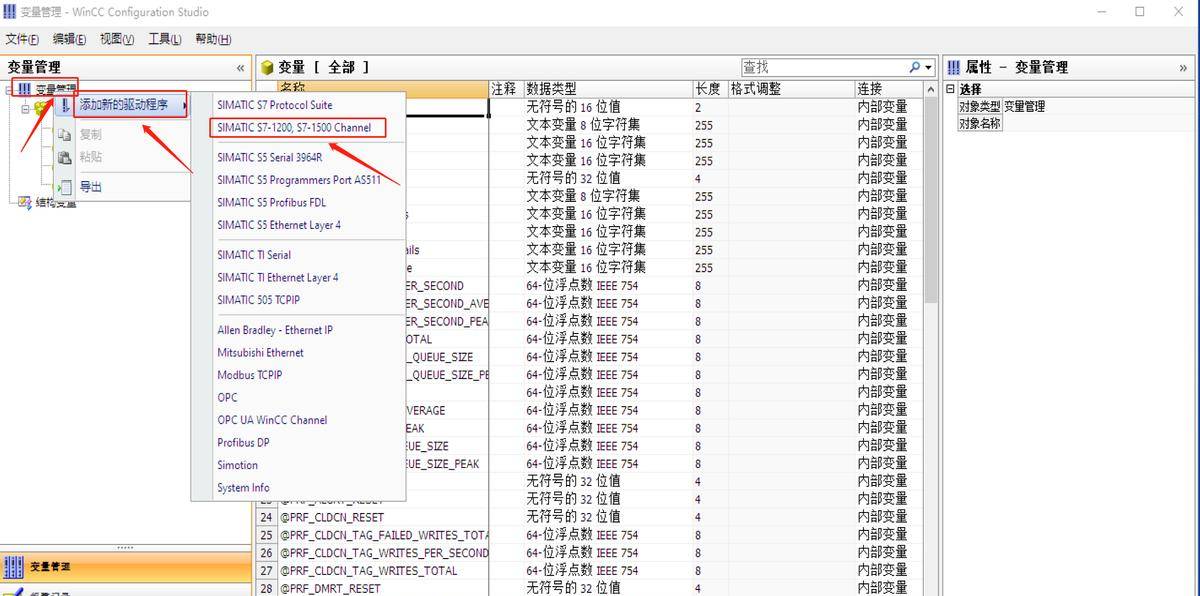

图5 添加驱动

图6 S7_1200通讯驱动

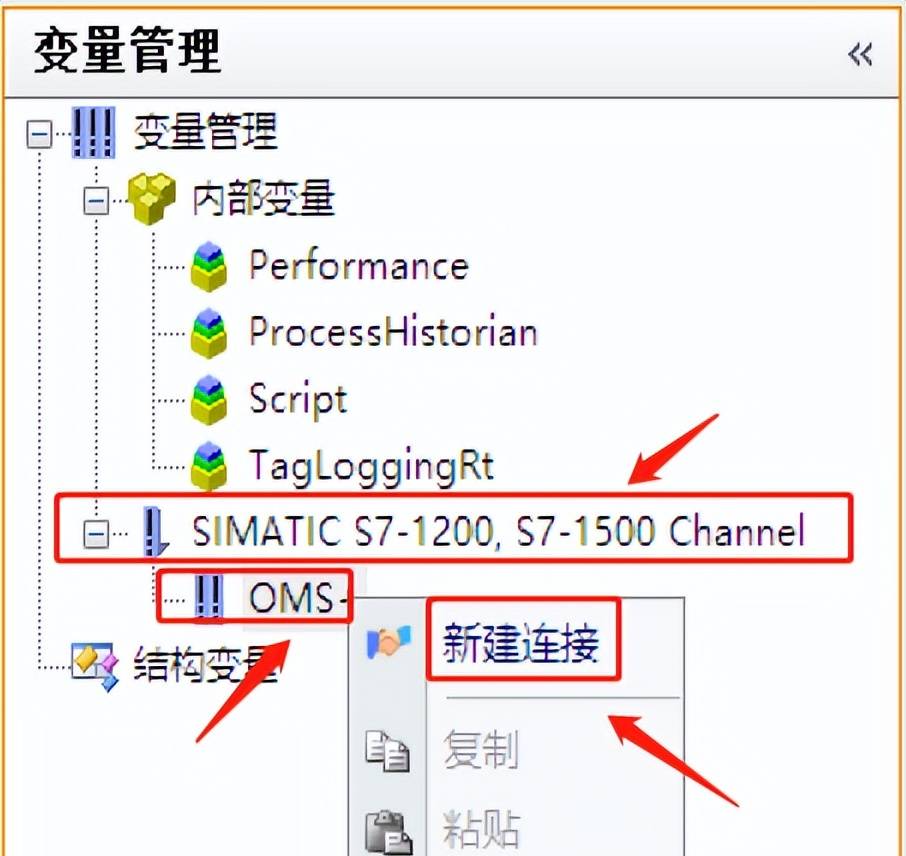

图7 新建通讯连接

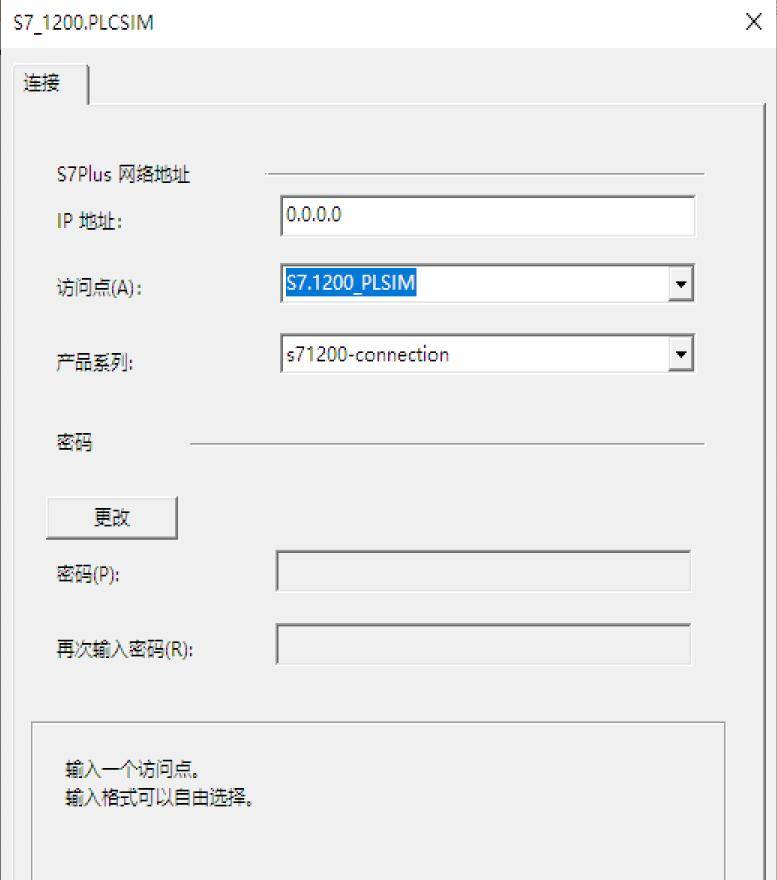

图8 通讯配置

2.电脑配置

电脑打开控制面板→查看方式→大图标→设置PG/PC接口（32位），如图9所示。打开后新建一个名为“S7.1200_PLCSIM”的程序访问节点，然后关联下方名字为“PLCSIM.TCPIP.1”的接口分配参数，如图10所示。点击确定完成电脑配置，配置完成后重启Wincc，按照配置Wincc的步骤配置即可。

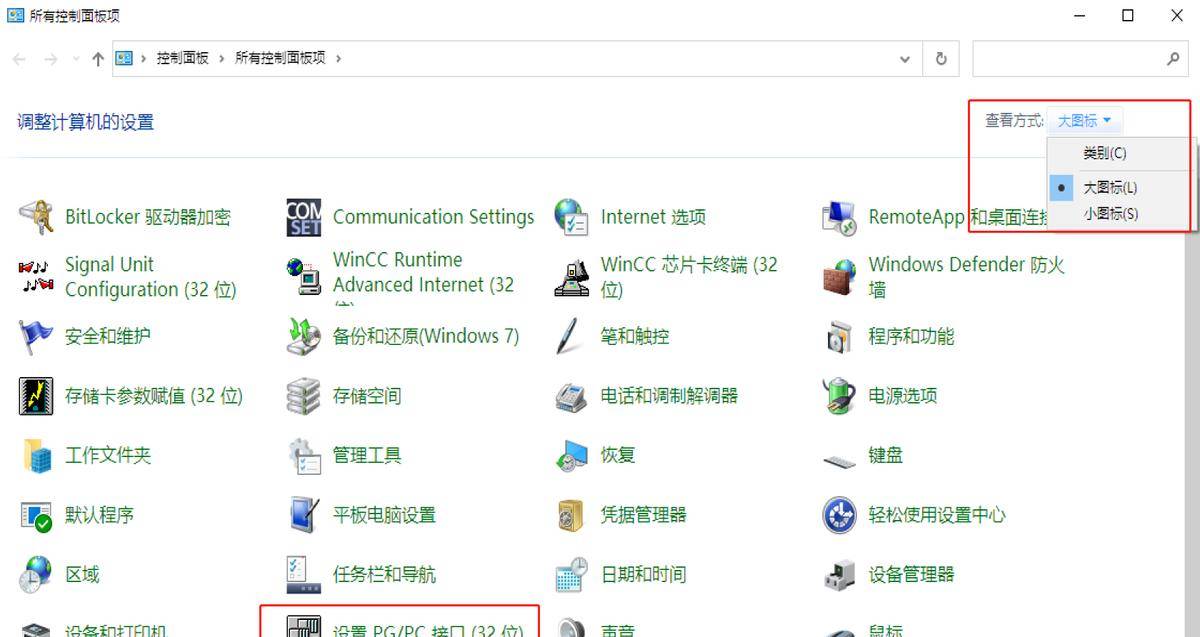

图9 电脑接口配置

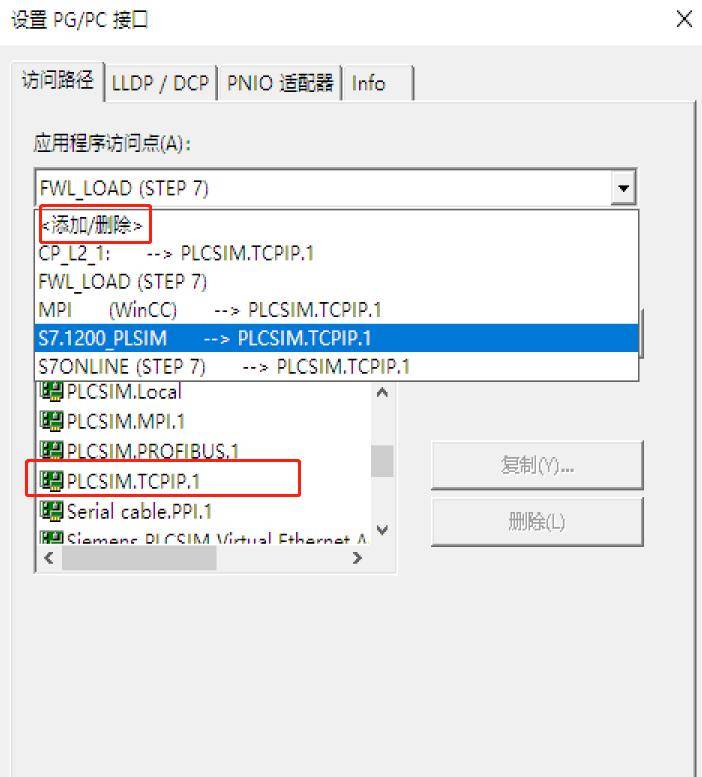

图10 新增应用程序访问点

3.TIA_V18配置

打开博途V18编程软件，新建一个项目，选择合适的CPU，CPU版本最好选择V4.6，博途V18在新建项目后会有一个PLC安全设置的窗口，在本次测试中，使用最低的安全配置，撤销PLC机密保护，如图11所示。撤销“仅支持PG/PC和HMI安全通信”，如果勾选这个选项，需要硬件支持，如图12所示。在访问控制力，选择完全访问权限（无任何保护）。配置完成后点击完成。实际项目根据自身配置要求进行配置，本文仅仅作为仿真测试，仅供参考。

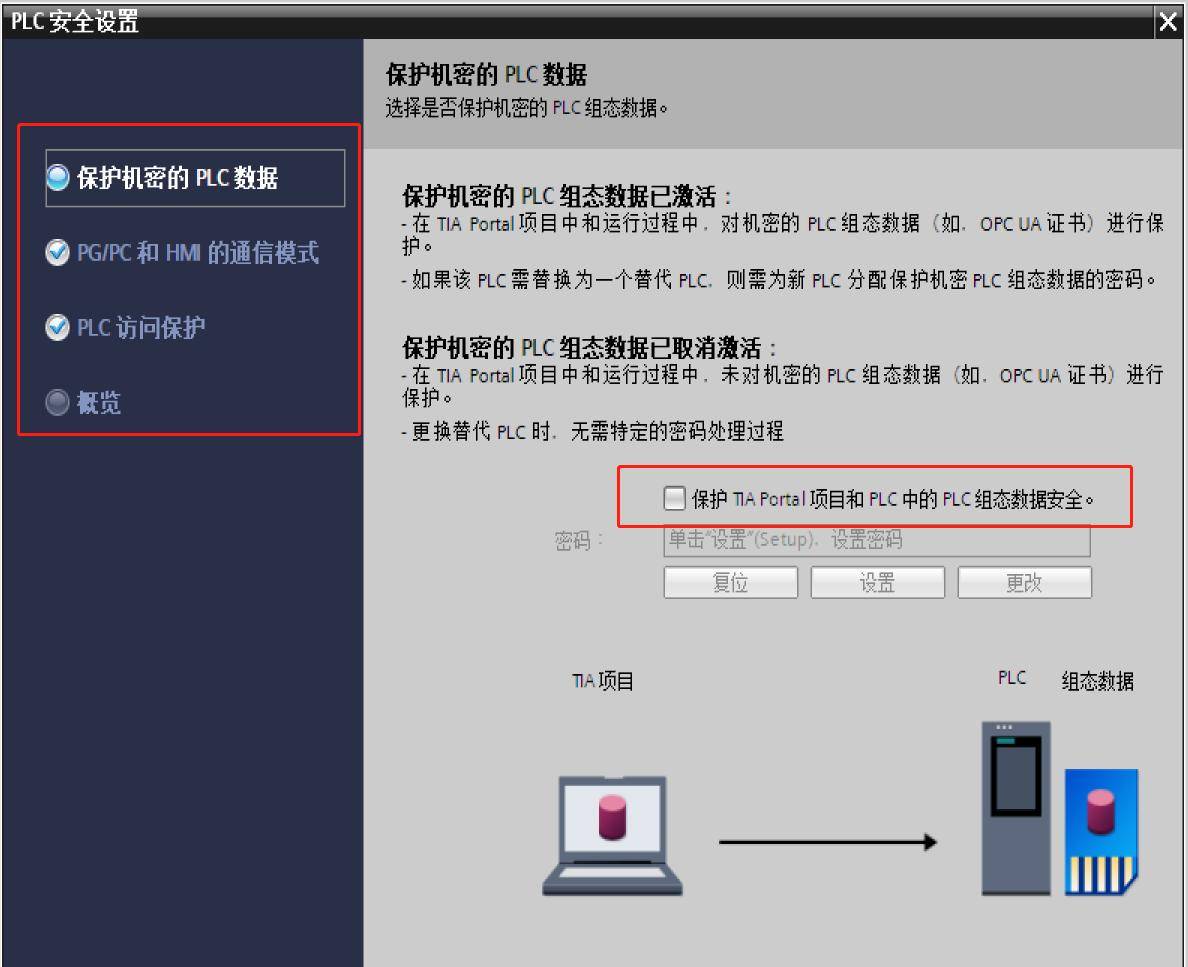

图11 PLC机密保护

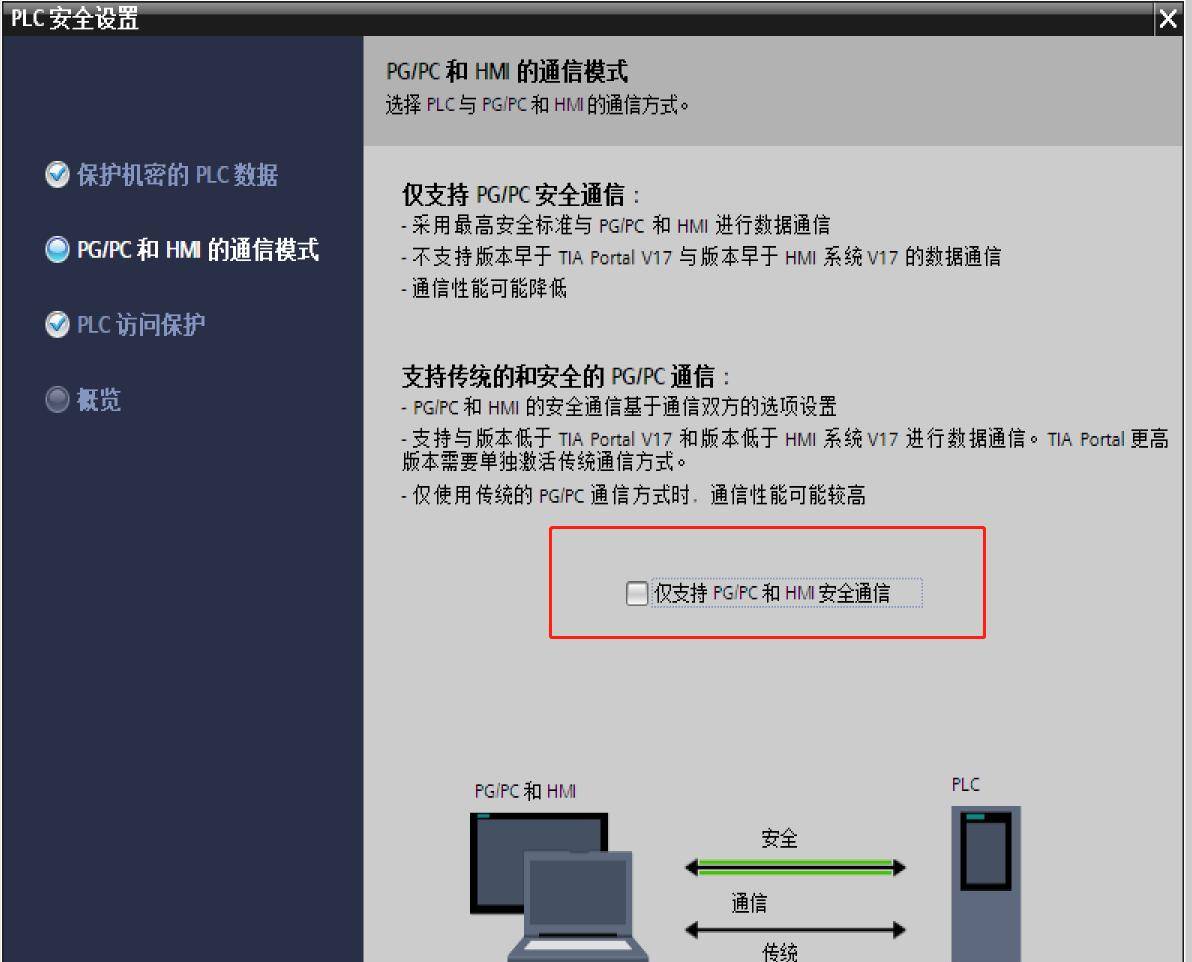

图12 PLC通信模式

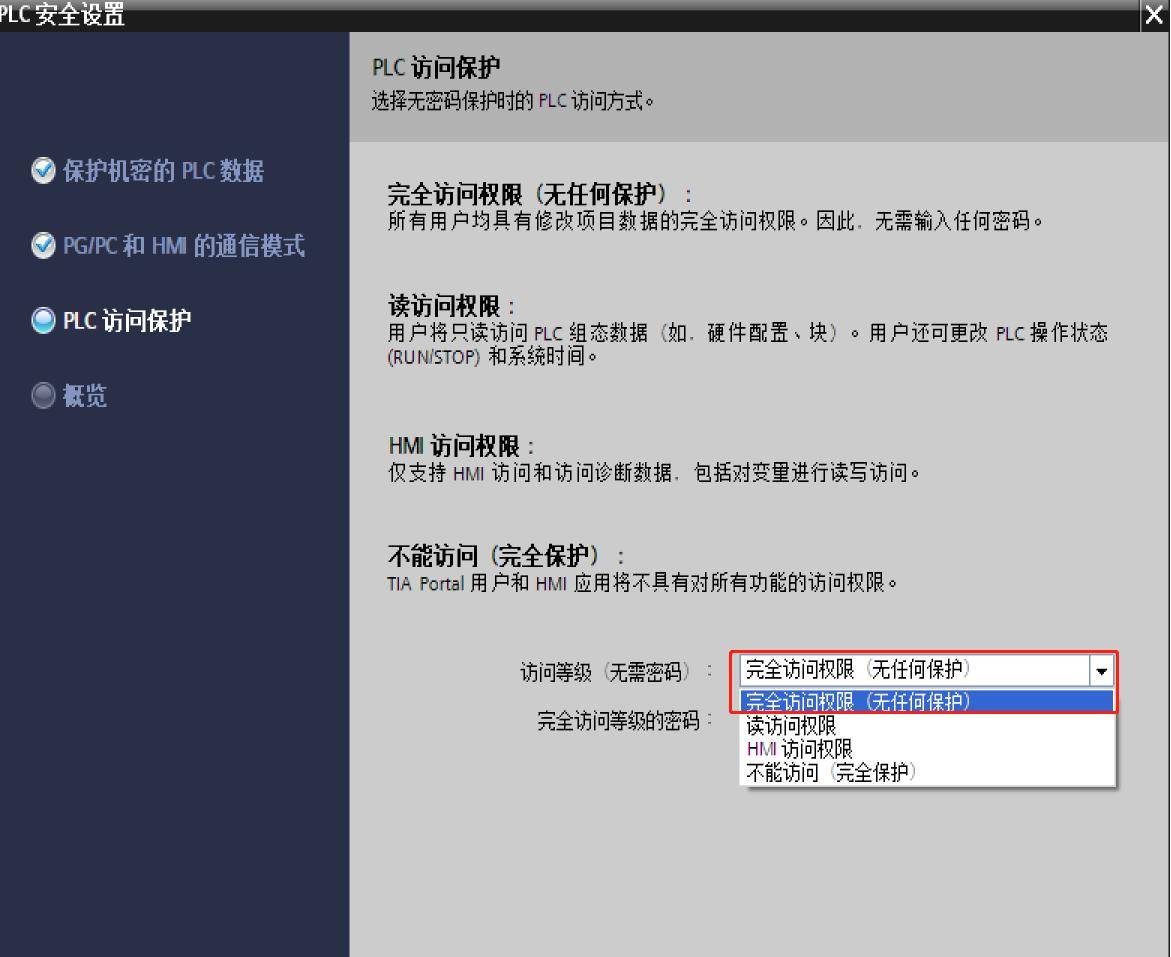

图13 PLC访问保护

配置完PLC安全设置后，对CPU的IP地址进行配置，设置IP地址为192.168.2.1，如图14所示。

图14 设置PLC地址

编写一个简单的起保停电路，并且进行编译，如图15所示。

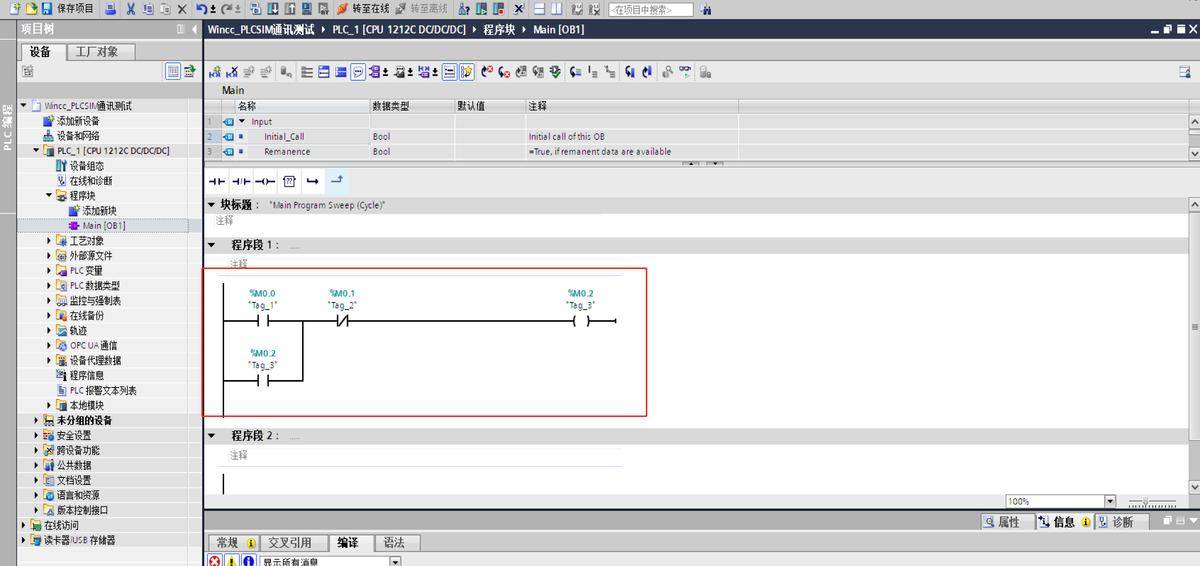

图15 起保停电路

启动仿真，博途V18的仿真与之前版本不太一样，点击仿真后会弹出一个S7-PLCSIM V18仿真软件，如图16所示，点击途中的电源按钮，开始运行，随后返回软件进行程序下载，下载完成后点击运行图标，程序仿真完成。

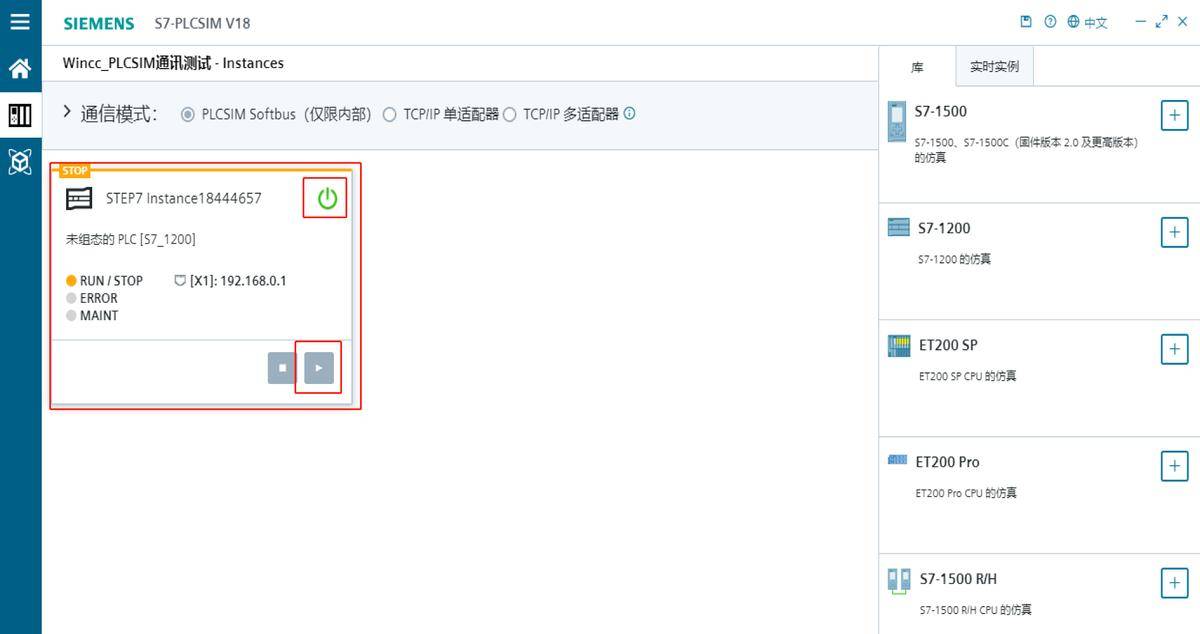

图16 博途V18仿真软件

博途仿真运行完成后，在Wincc变量管理中添加变量，并且进行地址关联，如图17所示。然后在图形编辑器中新建一个画面建立按钮和图形，并且进行关联。

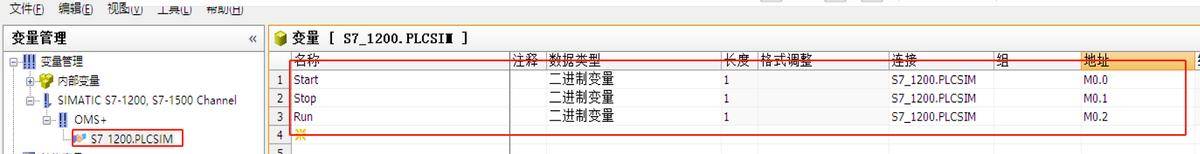

图17 Wincc配置变量

全部步骤完成后运行Wincc，运行后的画面如果不确定有没有通讯上，继续点开变量管理，在S7_1200.PLCSIM前面后一个小对钩，如果有的话证明通讯没问题。

图18 实时值监控

测试结果如图19、图20所示，点击启动后，圆会变绿，点击停止后，圆会变红，通讯测试正常。

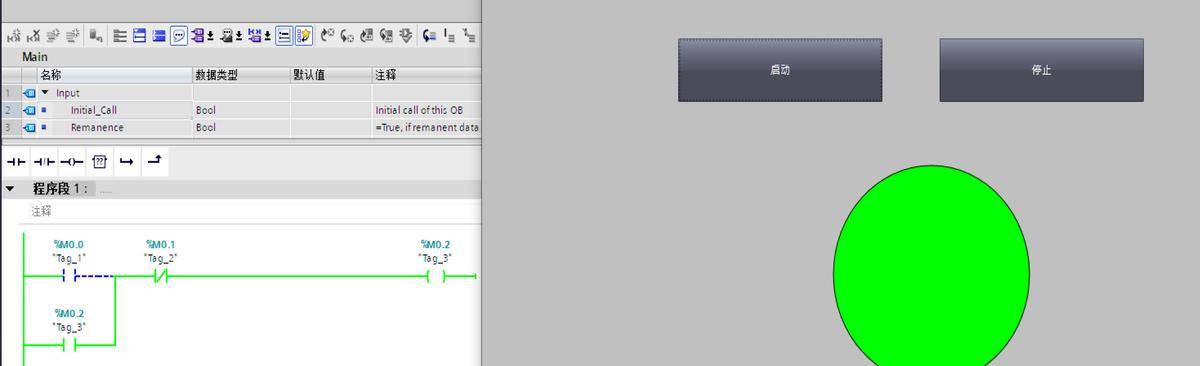

图18 仿真画面

图19 仿真画面

不足之处还望海涵，请各界大佬多多批评指教！

仅供参考！
