 Console 线

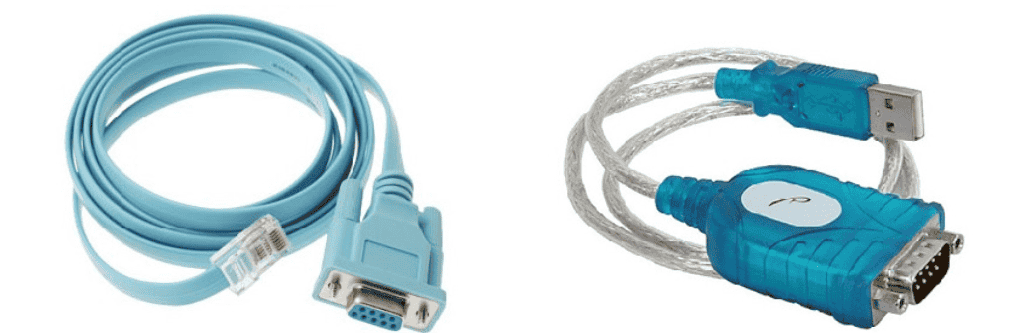

配置交换机时，需要通过专门的 Console 线连接至配置用的计算机（通常称作终端）的串行口（ COM 口）与交换机的 Console 口。 Console 线是一种一端为 DB-9 接头，另一端为 RJ-45接头的扁平线（ RJ-45-to- DB-9），如图 5-3 所示。通常情况下，在交换机的包装箱中都会随机赠送一条 Console 线。

不过，目前几乎所有的笔记本电脑都不再提供 COM 端口，而只提供 USB 接口。因此，或者直接使用台式计算机的 COM 端口配置，或者在笔记本电脑上使用 USB-COM 接口转接器或转接电缆以提供 COM 接口。当然，笔记本电脑的灵活性是台式计算机所无法比拟的，因此，购置一个 USB-COM 接口转接器或转接电缆对于网络管理员而言无疑是一个不错的选择。图5-4 所示为 USB-COM 转接电缆。另外，还需要为 USB-COM 转换设备安装驱动程序。

 设备连接

在利用 Console 线将计算机的串口与交换机的 Console 端口连接在一起之前，应当确认已经做好了以下准备工作。

 计算机运行正常，并且最好使用便携式计算机（通称为笔记本电脑），这样在移动和操作时都比较方便。

 计算机中安装有 Windows 9x/Me/2000/XP 操作系统。

Windows Vista 和 Windows 7 操作系统不再提供“超级终端”应用程序，因此，若欲使用该操作系统配置交换机，必须安装其他终端仿真应用程序，如SecureCRT、 WinaXe 等。
 安装有“超级终端”（ Hyper Terminal）组件。如果在附件（ Accessories）中没有发现该组件，可通过添加/删除程序（ Add/Remove Program）的方式添加该 Windows 组件。

 Console 线缆。

 为交换机分配的管理 IP 地址、域名或名称。

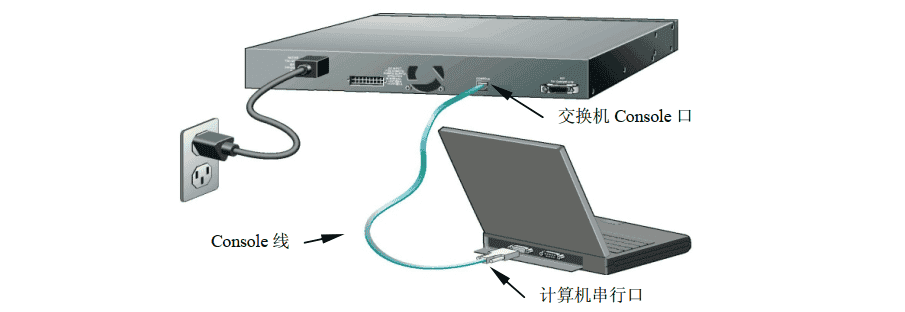

按照图 5-5 所示的连接方式，利用 Console 线将计算机的串行口（ COM 口）与交换机的Console 端口连接在一起。

Console 线原则上是不允许带电插拔的。至于 USB-COM 转换设备，通常是可以“带电拔插”的。不过，每次拔插时需要先从计算机上拔下 USB 转换器，然后，再将串口设备从转换器上拔下，而不是直接在带电状态下将连接的串口设备拔下（此时对串口来说实际上是单端带电拔插），否则，容易导致设备损坏。
 计算机与交换机通信

在使用超级终端建立与交换机的通信之前，必须先对超级终端进行必要的设置。下面，我们以 Windows XP 为例，简要介绍一下操作过程。

① 利用 Console 线将计算机的串口与网络设备（交换机或路由器）的 Console 端口连接在一起，打开计算机的电源开关。

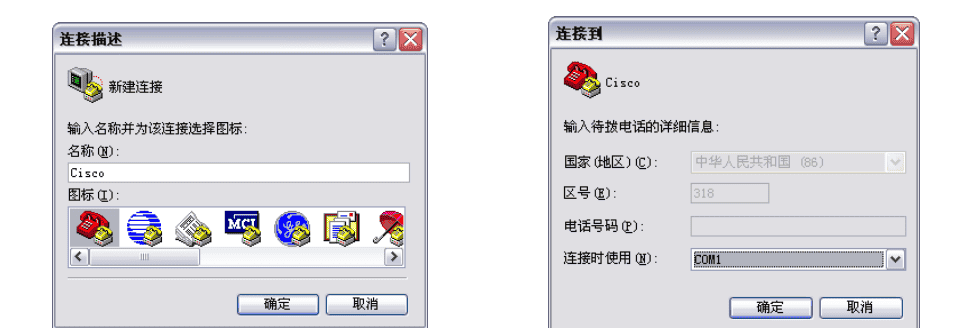

② 依次选择“开始”→“所有程序”→“附件”→“通信”→“超级终端”命令，显示如图 5-6 所示的“连接描述”对话框。在“名称”文本框中键入该连接的名称，如 Cisco，用于标识与 Cisco 交换机的连接。

③ 单击“确定”按钮，显示如图 5-7 所示的“连接到”对话框。在连接时使用下拉列表中备选择的串行口，通常为 COM1。

当采用 USB-COM 转换电缆或转接器时，分配的串行口通常为 COM3/ COM4。将转换器插在 USB 口，打开“设备管理器”窗口，选择虚拟出来的串口(不插转换器时是看不到的)，右击鼠标并在快捷菜单中选择“属性”，显示“属性”对话框，在“高级”设置中将端口改成 COM1 或 COM2，这样通用性会好一些。如果终端仿真软件支持 COM3/COM4，也可以不做更改，直接指定所使用的 COM 接口即可。

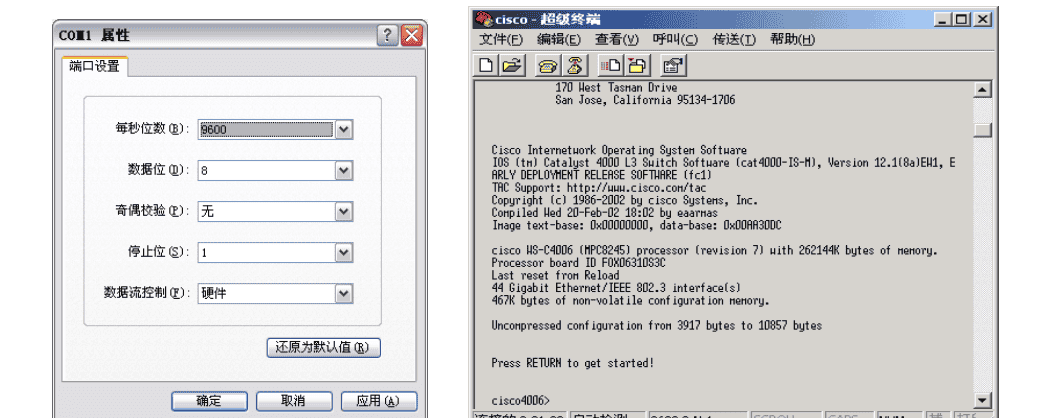

④ 单击“确定”按钮，显示如图 5-8 所示的串口属性对话框。在“每秒位数”下拉列表框中选择 9600，其他各选项统统采用默认值。也可直接单击“还原为默认值”按钮，使用应用程序的默认值。
配置不同厂家的网络设备时，其超级终端的参数设置有所不同，应当认真查看随机提供的技术资料。否则，将无法借助超级终端与网络设备的连接。
⑤ 单击“确定”按钮，显示超级终端窗口。

打开交换机电源后，连续按 Enter 键，即可显示交换机初始界面。图 5-9 所示为 Cisco 4006交换机初始页面。

计算机与交换机连接成功之后，就可以用菜单（ Menus）方式或命令行（ Command Line）方式对交换机进行配置和管理了。

如果在计算机屏幕上未能显示交换机的启动过程，则可能是通信端口选择错误，需重新配置超级终端。当然，也有可能是 Console 线或连接有问题，应当逐一进行检查。

3. 通过 mini-USB Console 端口直接连接

Catalyst 2960-S、 Catalyst 3560-X、 Catalyst 3750-X、 Catalyst 3650、 Catalyst 3850 等新型交换机都提供了 mini-USB 类型的 Console 端口，可以直接使用 USB 线连接到计算机的 USB 接口进行配置。对于使用笔记本电脑的用户而言，这无疑是非常简捷而方便的方式。

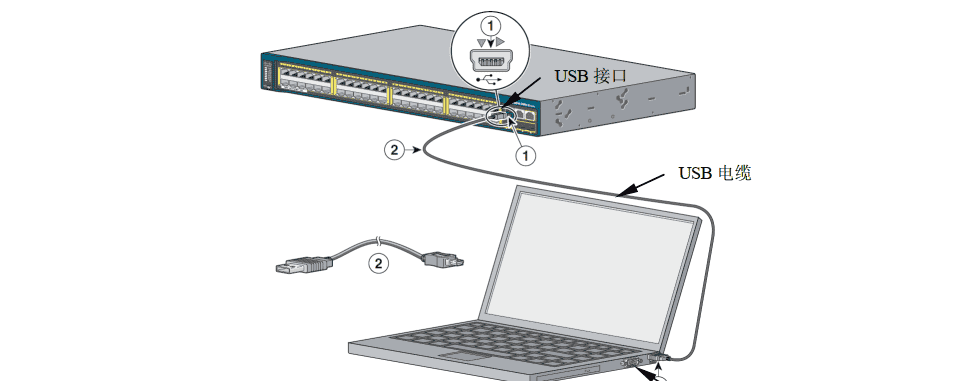

使用 USB 电缆时，交换机与计算机之间的连接方式如图 5-10 所示。

不过，在使用 USB 线配置交换机之前，需要先在配置计算机中为交换机安装驱动程序。

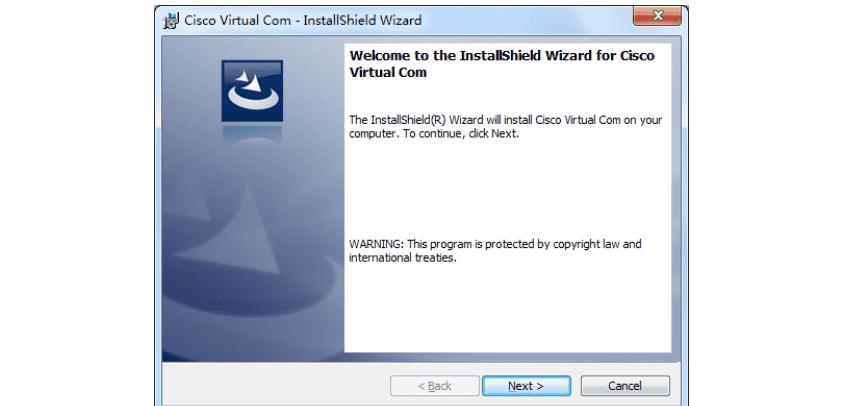

① 从 Cisco 官方网站可以下载该驱动（ Cisco Virtual Com InstallShield Wizard，文件名为Cisco_usbconsole_driver.zip。将该文件解压缩后，如果使用 32 位 Windows XP 系统，在“ Windows_32”文件夹双击 setup.exe；如果使用 64 位 Windows XP，在“ Windows_64”文件夹双击 setup(x64).exe，即可运行“ Cisco Virtual Com InstallShield Wizard”（ Cisco 虚拟 COM 安装向导）安装向导（如图 5-11 所示）。

② 使用 USB 线缆将交换机的 Console 端口连接至计算机， USB Console 端口的 LED 指示灯变为绿色。

③ Windows 将自动运行“发现新硬件向导”，并完成驱动程序的安装。

④ USB Console 已经可以使用。然后，使用终端仿真程序（如超级终端）配置和管理交换机。

4. 通过 MGMT 端口连接

 MGMT 端口简介

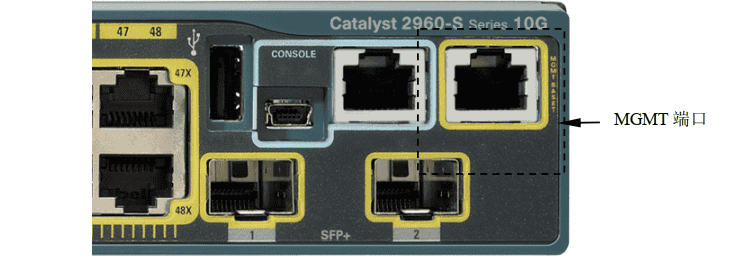

MGMT 或称 MGT（ Management Port，管理端口）是一个可以连接计算机的三层主机端口（如图 5-12 所示），只需使用一条双绞线跳线，就可以将计算机的以太网端口与交换机的 MGMT端口连接在一起，实现对交换机的配置与管理。也就是说，可以使用 MGMT 端口代替 Console端口实现对交换机或交换机堆叠的网络管理。

MGMT 端口既可用于交换机的初始化，也可以在交换机初始化完成后，以Telnet、 Web 浏览器或 Cisco CNA 方式进行管理。

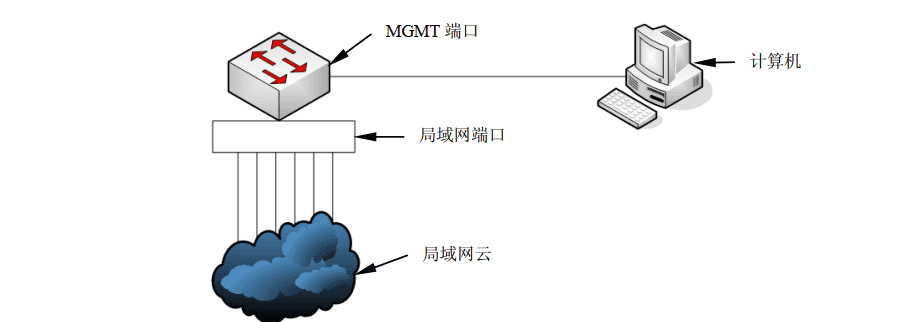

当将计算机连接到独立的交换机时，连接方式如图 5-13 所示。

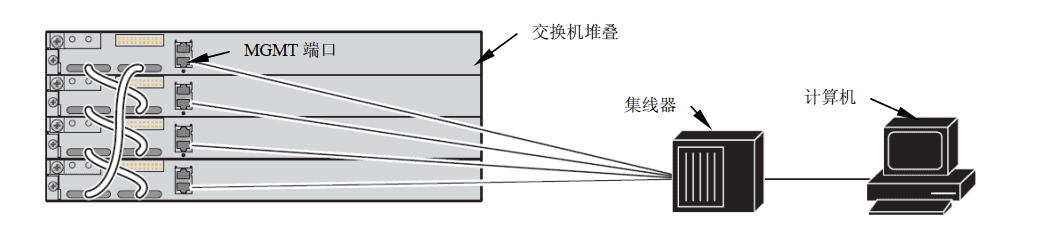

当管理交换机堆叠时，也可以将计算机连接到交换机堆叠中任一成员的 MGMT 端口（如图 5-14 所示）。所有成员交换机的 MGMT 端口好像处于一个集线器中，主堆叠交换机将连接至配置计算机。当主堆叠交换机失败并选择出新的主堆叠交换机时，计算机将自动连接至新的主堆叠交换机。

MGMT 端口支持以下功能和特性。

 快速设置（只适用于交换机堆叠）

 网络助理（ Network Assistant）

 带密码的 Telnet

 TFTP

 安全 Shell（ Secure Shell， SSH）

 基于 DHCP 的认证

 SNMP（只支持 ENTITY-MIB 和 IF-MIB）

 IP Ping

 接口功能

 速率（ 10 Mbps、 100 Mbps、 1000 Mbps 和自适应）

 双工模式（全双工、半双工和自适应）

 环回发现

 CDP（ Cisco Discovery Protocol， Cisco 发现协议）

 DHCP 中继代理

 IPv4 和 IPv6 访问列表（ Access Control List， ACL）

在 MGMT 端口上启用某个特性之前，要确认该特性能够被 MGMT 所支持。如果尝试配置不被 MGMT 端口支持的功能，不仅特性配置无法实现，甚至还可能会导致交换机失败。
 配置 MGMT 端口

在 CLI 中 ， Catalyst 2960S/3560-X/3560E/3750-X/3750E 等 系 列 交 换 机 使 用 Fa0 或fastethernet0 指定 MGMT 端口， Cisco Catalyst 4500 E-Series Supervisor Engine 6L-E 管理引擎使用 fa1 或 fastethernet1 指定 MGMT 端口等。

若欲禁用 MGMT 端口，则需要在接口配置命令中键入 shutdown；若欲启用 MGMT 端口，则需要在接口配置命令中键入 no shutdown。

若欲查看 MGMT 端口与计算机的连接状态，可以查看 MGMT 端口的 LED 指示灯。当连接被激活时，该 LED 指示灯呈绿色；当连接失败时， LED 指示灯将熄灭。

使用 show interfaces fastethernet 0 特权配置命令，可以查看 MGMT 端口与计算机的连接状态。

计算机的 IP 地址信息设置，应当与被管理交换机位于同一网段。否则，将不能实现彼此之间的通信。可以使用 ping vrf mgmtVrf ip_address 命令，测试MGMT 端口与其他设备的连通性。
5. 通过网络远程连接

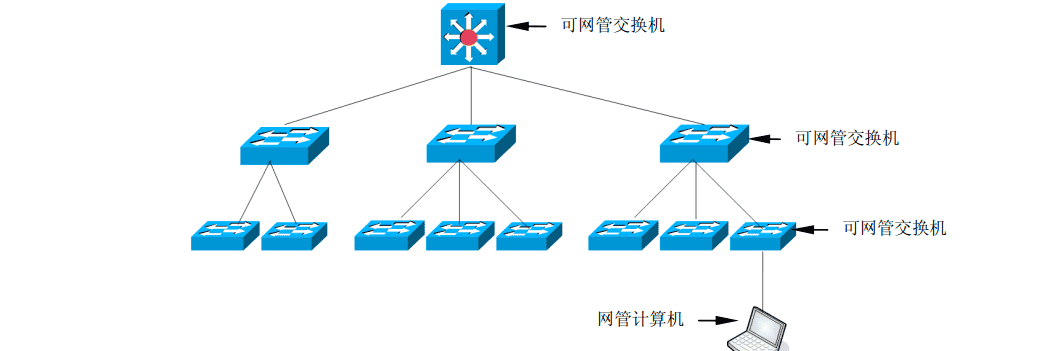

计算机除了可以通过交换机的 Console 端口直接连接外，还可以通过交换机的普通端口进行连接。也就是说，只需将网管计算机连接至网络，即可实现对网络中所有可网管交换机的远程监控与管理，如图 5-15 所示。不过，通过普通端口对交换机进行管理时，就不再使用超级终端了，而是以 Telnet 或 Web 浏览器的方式实现与被管理交换机的通信。当然，实现这种连接的前提是必须已经为交换机配置好 IP 地址。否则，计算机根本无法找到欲管理的交换机，并与之进行通信。

5.1.3    交换机的配置方式

1. 超级终端

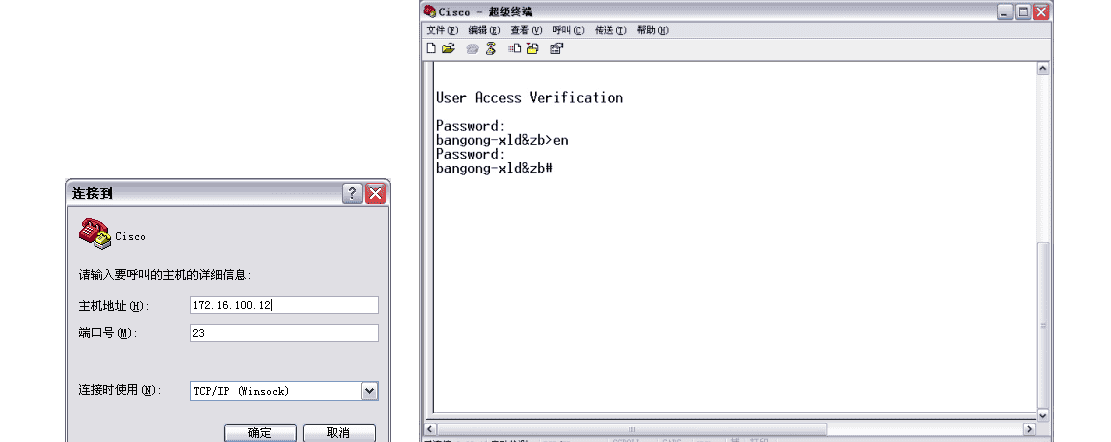

① 运行超级终端，在图 5-16 所示的“连接到”对话框中的“连接时使用”下拉列表中选择“ TCP/IP（ Winsock）”选项，然后在“主机地址”文本框中键入欲管理的交换机或路由器的 IP 地址，“端口号”采用默认值 23。

② 单击“确定”按钮，显示如图 5-17 所示的超级终端窗口，实现与被管理设备的连接。

2. Telnet

Telnet 协议是一种远程访问协议，可以用它登录到远程计算机、网络设备或专用 TCP/IP网络。 Windows XP/7/8 内置有 Telnet 客户端程序，用于实现与远程交换机的通信。

Windows 7/8 默认不再提供 Telnet 功能。因此，应当执行以下操作：控制面板→程序和功能→打开或关闭 Windows 功能→ Telnet 客户端。
在使用 Telnet 连接至交换机前，应当确认已经做好以下准备工作。

 在用于管理的计算机中安装有 TCP/IP 协议，并配置好了 IP 地址信息。

 在被管理的交换机上已经配置好 IP 地址信息。如果尚未配置 IP 地址信息，则必须通过 Console 端口进行设置。

 在被管理的交换机上建立了具有管理权限的用户账户。如果没有建立新的账户，则Cisco 交换机默认的管理员账户为 Admin。

在计算机上运行 Telnet 客户端程序，并登录至远程交换机，操作如下。

依次选择“开始”→“运行”命令，在弹出的对话框中键入 Telnet 命令。命令格式如下：

telnet ip_address

其中， ip_address 表示被管理交换机的 IP 地址。

例如，交换机的 IP 地址为 172.16.100.12，那么，命令格式如下：

telnet 172.16.100.12

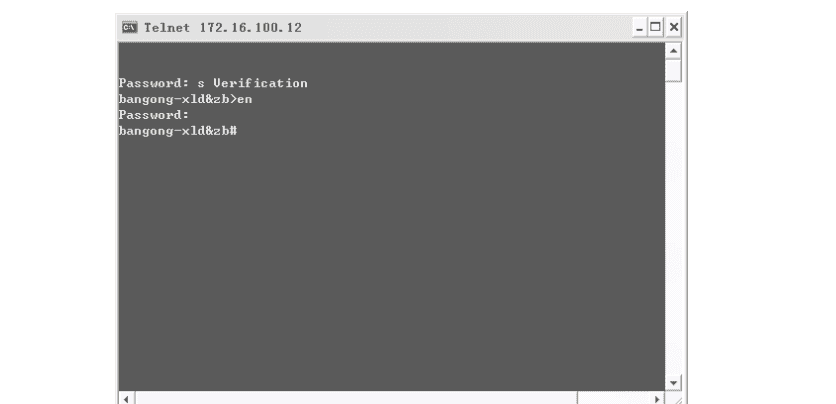

单击“确定”按钮或按 Enter 键，建立与远程交换机的连接。图 5-18 所示是计算机通过Telnet 与 Cisco Catalyst 3750 交换机建立连接时的页面。

然后，就可以根据实际需要对该交换机进行相应的配置和管理了。
如果通过 MGMT 端口（ Fa1） Telnet 远程交换机，使用 telnet <word> /vrf mgmtVrf 命令。其中， word 指远程系统的 IP 地址或主机名。

3. Web 界面

当交换机初始化完成，配置好 IP 地址信息并启用 HTTP 服务后，即可通过支持 Java 的Web 浏览器访问交换机，并可通过 Web 浏览器修改交换机的各种参数并对交换机进行管理。与 Telnet 冷冰冰的纯字符界面相比， Web 的图形化界面无疑要友好得多，操作起来自然也就更加得心应手。事实上，通过 Web 界面，可以对交换机的许多重要参数进行修改和设置，并可实时查看交换机的运行状态。

在利用 Web 浏览器访问交换机之前，应当确认已经做好以下准备工作。

 在用于管理的计算机中安装 TCP/IP 协议，并且在用于管理的计算机和被管理的交换机上都已经配置好 IP 地址信息。

 用于管理的计算机中安装有支持 Java 的 Web 浏览器，如 Internet Explorer 4.0 及其以上版本、 Netscape 4.0 及其以上版本，以及 Oprea with JAVA。

 在被管理的交换机上建立了拥有管理权限的用户账户和密码。

 被管理交换机的 Cisco IOS 支持 HTTP 服务，并且已经启用了该服务。否则，应当通过 Console 端口升级 Cisco IOS 或启用 HTTP服务。

在计算机上运行 Web 浏览器，并连接至被管理交换机。操作如下：

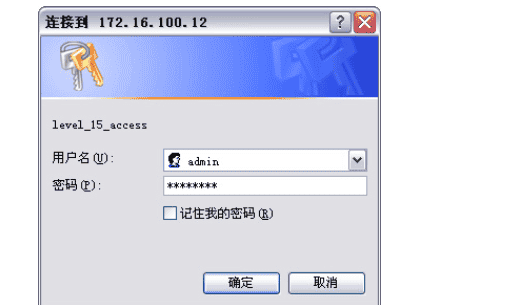

① 运行支持 Java 的 Web 浏览器，在地址栏中键入被管理交换机的 IP 地址（如 172.16.100.100）或为其指定的域名。按 Enter 键，显示如图 5-19 所示的对话框。

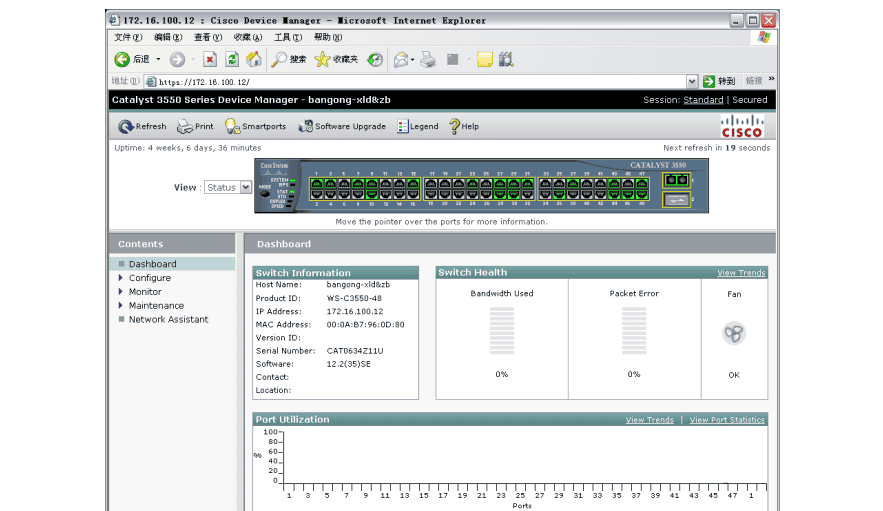

② 分别在“用户名”和“密码”文本框中键入拥有管理权限的用户名和密码。用户名/密码应当事先通过 Console 端口进行设置。③ 单击“确定”按钮，建立与被管理交换机的连接， Web 浏览器中显示交换机的管理页面。图 5-20 所示为 Cisco Catalyst 3550 交换机的 Web管理界面。

接下来就可以通过 Web 界面查看交换机的各种参数和运行状态，并可根据需要对交换机的某些参数做必要的修改。
