仿真模型文件

*Sigrity library circuit file
*100uf_Aluminum Chemi-Con APXE160ARA101MH70G
.PartialCkt 100uF_Aluminum ExtNode = 1 2
C1 4 2 5.83e-05
C2 5 2 1.70e-05
C3 6 2 2.16e-05
R1 3 4 1.32e-02
R2 4 5 7.93e-02
R3 5 6 1.47e+00
L1 1 3 3.40e-09
.EndPartialCkt

*47uF_Tantalum AVX TAJD476K010RNJ
原本的模型文件
.SUBCKT TAJD476K010RNJ n1 n2
parasitic inductance
Lesl n1 2 2.400000E-009
Rels n1 2 1.000000E+001
leakage current & reverse bias effects
Rp 2 n2 2.340426E+006
Dp n2 2 1.000000E-001
RC-ladder model of frequency effects
R1 2 3 1.399254E+000
C1 2 3 8.236669E-004
R2 3 4 1.212487E-001
C2 4 n2 1.545668E-006
R3 4 5 2.998598E-002
C3 5 n2 3.091336E-006
R4 5 6 2.270286E-003
C4 6 n2 6.182671E-006
R5 6 7 8.356866E-002
C5 7 n2 1.236534E-005
R6 7 8 2.967916E-001
C6 8 n2 2.473068E-005
.ENDS
//
**使用时需要将leakage current & reverse bias effects部分去掉，否则低频部分波形不对。
.PartialCkt 47uF_Tantalum ExtNode = 1 2
Lesl 1 22 2.400000E-009
Rels 1 22 1.000000E+001
R1 22 3 1.399254E+000
C1 22 3 8.236669E-004
R2 3 4 1.212487E-001
C2 4 2 1.545668E-006
R3 4 5 2.998598E-002
C3 5 2 3.091336E-006
R4 5 6 2.270286E-003
C4 6 2 6.182671E-006
R5 6 7 8.356866E-002
C5 7 2 1.236534E-005
R6 7 8 2.967916E-001
C6 8 2 2.473068E-005
.EndPartialCkt

*47uF Murata MLCC C1 port1 11 3.65e-5
.PartialCkt 47uF_Murata ExtNode = 1 2
C1 1 11 2.17e-7
L2 11 12 2.02e-10
R3 12 13 1.72e-2
C4 13 14 2.14e-5
R4 13 14 186
C5 14 15 2.96e-5
R5 14 15 24.5
C6 15 16 3.13e-5
R6 15 16 3.62
C7 16 17 3.81e-5
R7 16 17 4.66e-1
C8 17 18 2.91e-5
R8 17 18 1.04e-1
C9 18 19 1.59e-5
R9 18 19 1.77e-2
L10 19 20 2.97e-11
R10 19 20 1.82e-1
L11 20 21 1.09e-10
R11 20 21 5.56e-2
C12 21 22 1.41e-6
L12 21 22 1.46e-11
R12 21 22 5.80e-3
C13 22 23 5.49e-7
L13 22 23 1.96e-11
R13 22 23 8.07e-3
C14 23 2 7.80e-12
L14 23 2 3.68e-11
R14 23 2 5.65
R100 1 11 2.27e+8
.EndPartialCkt

*0p001uF_0402_AVX 0402YC103KAT2A
.PartialCkt 0p001uF_0402_AVX ExtNode = 1 2
S1 1 2 3 2 Model=“”
V 3 2 0
.EndPartialCkt

*ESR R0 = 62.99 mΩ R1 = 23.16 kΩ R2 = 3.087 kΩ R3 = 287.8 Ω R4 = 35.92 Ω R5 = 5.819 Ω R6 = 535.8 mΩ R7 = 102.8 mΩ R8 = 17.78 mΩ R9 = 80.26 mΩ
*R10 = 25.98 mΩ R11 = 184.4 mΩ R12 = 6.537 mΩ R13 = 4.331 μΩ L1 = 21.93 pH L2 = 26.32 pH L3 = 2.388 pH L4 = 9.588 pH L5 = 10.55 pH C1_8 = 482.3 nF
*C9 = 408.8 nF C10 = 21.71 nF C11 = 351.9 pF

*10uF_0805_AVX 0805YD106KAT2A
.PartialCkt 10uF_0805_AVX_S ExtNode = 1 2
S1 1 2 3 2 Model=“D:CadenceStudyPI2Model805YD106KAT2A-SERIES-KYOCERA_AVX-MLCC.s2p”
V 3 2 0
.EndPartialCkt
//
AVX 10uF MLCC电容 0805YD106KAT2A
坑1：只有S参数模型，没有Spice模型。但是S参数模型有问题。
坑2：如果想用Spice模型，需要自己创建。
//

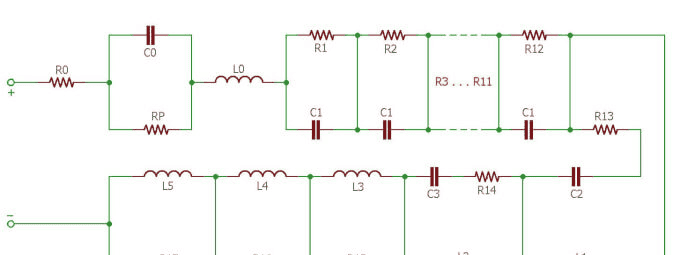

https://spicat.kyocera-avx.com/product/0805YD106KAT2A，EQ CIRCUIT
仿真模型文件
RP = 1 GΩ
R0 = 3.166 mΩ
R1 = 12.15 Ω
R2 = 12 Ω
R3 = 12.09 Ω
R4 = 5.96 Ω
R5 = 2.157 Ω
R6 = 1.364 Ω
R7 = 715.9 mΩ
R8 = 321.6 mΩ
R9 = 78.59 mΩ
R10 = 13.62 mΩ
R11 = 2.448 mΩ
R12 = 588.4 μΩ
R13 = 648.2 μΩ
R14 = 319.7 μΩ
R15 = 5.099 mΩ
R16 = 23.97 mΩ
R17 = 492.3 mΩ
C0 = 8.808 μF
C1 = 538.7 μF
C2 = 25.3 μF
C3 = 56.13 μF
L0 = 606.3 pH
L1 = 35.95 pH
L2 = 36.39 pH
L3 = 122.1 pH
L4 = 54.02 pH
L5 = 41.28 pH
写成Spice模型就是
.PartialCkt 10uF_0805_AVX ExtNode = 1 2
R0 1 3 3.166e-3
RP 3 4 1e9
R1 5 6 12.15
R2 6 7 12
R3 7 8 12.09
R4 8 9 5.96
R5 9 10 2.157
R6 10 11 1.364
R7 11 12 715.9e-3
R8 12 13 321.6e-3
R9 13 14 78.59e-3
R10 14 15 13.62e-3
R11 15 16 2.448e-3
R12 16 17 588.4e-6
R13 17 171 648.2e-6
R14 18 181 319.7e-6
R15 19 20 5.099e-3
R16 20 21 23.97e-3
R17 21 2 492.3e-3
C0 3 4 8.808e-6
C1 5 6 538.7e-6
C2 6 7 538.7e-6
C3 7 8 538.7e-6
C4 8 9 538.7e-6
C5 9 10 538.7e-6
C6 10 11 538.7e-6
C7 11 12 538.7e-6
C8 12 13 538.7e-6
C9 13 14 538.7e-6
C10 14 15 538.7e-6
C11 15 16 538.7e-6
C12 16 17 538.7e-6
C13 171 18 25.3e-6
C14 181 19 56.13e-6
L0 4 5 606.3e-12
L1 17 18 35.95e-12
L2 18 19 36.39e-12
L3 19 20 122.1e-12
L4 20 21 54.02e-12
L5 21 2 41.28e-12
.EndPartialCkt

*0p22uF_C0402 Murata GRT155R60J224KE01
.PartialCkt 0p22uF_C0402_Murata ExtNode = 1 2
C1 1 11 2.17e-7
L2 11 12 2.02e-10
R3 12 13 1.72e-2
C4 13 14 2.14e-5
R4 13 14 186
C5 14 15 2.96e-5
R5 14 15 24.5
C6 15 16 3.13e-5
R6 15 16 3.62
C7 16 17 3.81e-5
R7 16 17 4.66e-1
C8 17 18 2.91e-5
R8 17 18 1.04e-1
C9 18 19 1.59e-5
R9 18 19 1.77e-2
L10 19 20 2.97e-11
R10 19 20 1.82e-1
L11 20 21 1.09e-10
R11 20 21 5.56e-2
C12 21 22 1.41e-6
L12 21 22 1.46e-11
R12 21 22 5.80e-3
C13 22 23 5.49e-7
L13 22 23 1.96e-11
R13 22 23 8.07e-3
C14 23 2 7.80e-12
L14 23 2 3.68e-11
R14 23 2 5.65
R100 1 11 2.27e+8
.EndPartialCkt
//Kemet 0.01uF MLCC电容
坑1：下载Spice模型时，注意这个center Frequency，默认是10000Hz，如果默认会导致模型不对。需要修改为自谐振频率点附近。
坑2：下载S参数模型时，注意这个默认的Shunt，如果默认会导致模型不对。
https://ksim3.kemet.com/capacitor-simulation?pn=C0402C103K4RACTU&disty=mouser
下载时，center frequency调为需要的频率，这里需要100000000Hz
*0p01uF_C0402_Kemet C0402C104J4RACTU
.PartialCkt 0p01uF_C0402_Kemet ExtNode = 1 2
R1 3 4 0.066517873194148
R2 22 5 6.59999990463257
R3 1 2 99999997952
L1 1 22 1.89999992025894e-11
L2 22 3 3.60999984849199e-10
C1 4 2 8.74246808280077e-09
C2 5 2 2.09999990463257e-12
.EndPartialCkt
//在仿真的电源网络中，有被电感隔开的两个电压，在仿真中可以认为它们是相连的，这里创建一个0欧姆的电阻模型，赋给电感。
*R_short
.PartialCkt R_short ExtNode = 1 2
R 1 2 0
.EndPartialCkt
//采样电阻，这是个4端口的电阻，1、2脚之间是小电阻，用于采集电压差值计算电流，在仿真的时候不用考虑这个，所以创建一下虚假模型，使得1、2之间相通；为了不引入其它的网络，所以将1、3 2、4之间设置成大阻值的电阻来隔断，如下
*R_current_sense
.PartialCkt R_current_sense ExtNode = 1 2 3 4
R1 1 2 0
R2 1 3 1e6
R3 2 4 1e6
.EndPartialCkt
