SolidWorks工程图

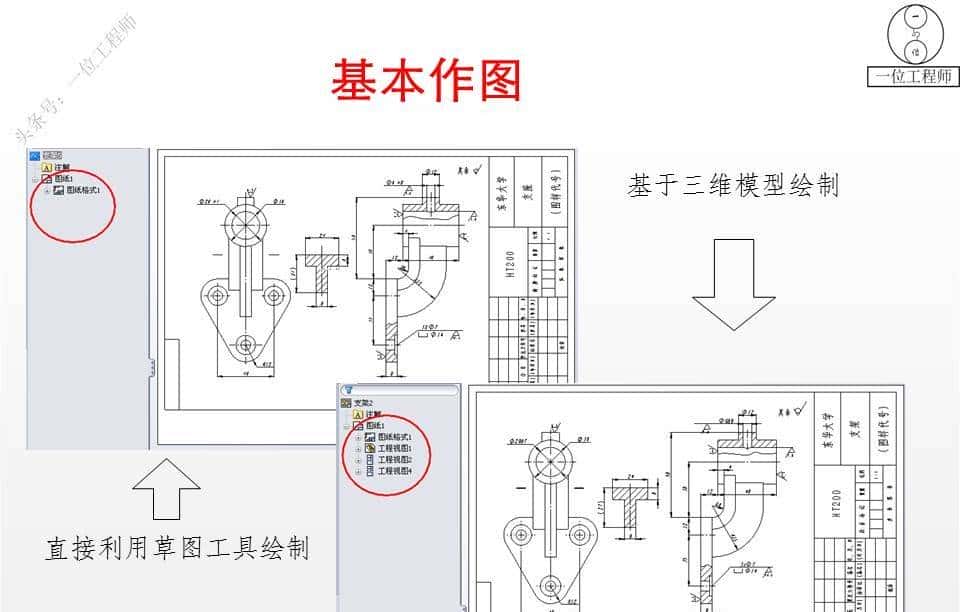

SolidWorks工程制图（Drawing）是将3D模型转化为标准二维工程图的核心模块，是设计与制造间的桥梁。它实现了参数化关联，模型修改后图纸视图与尺寸将自动更新，极大提高了设计效率和准确性。

要掌握它，需系统学习以下四点：

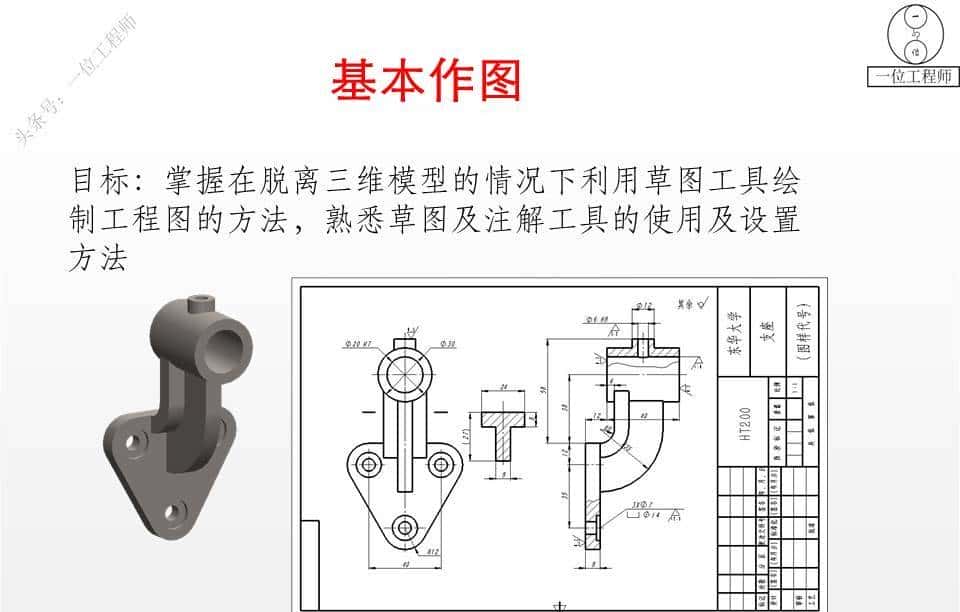

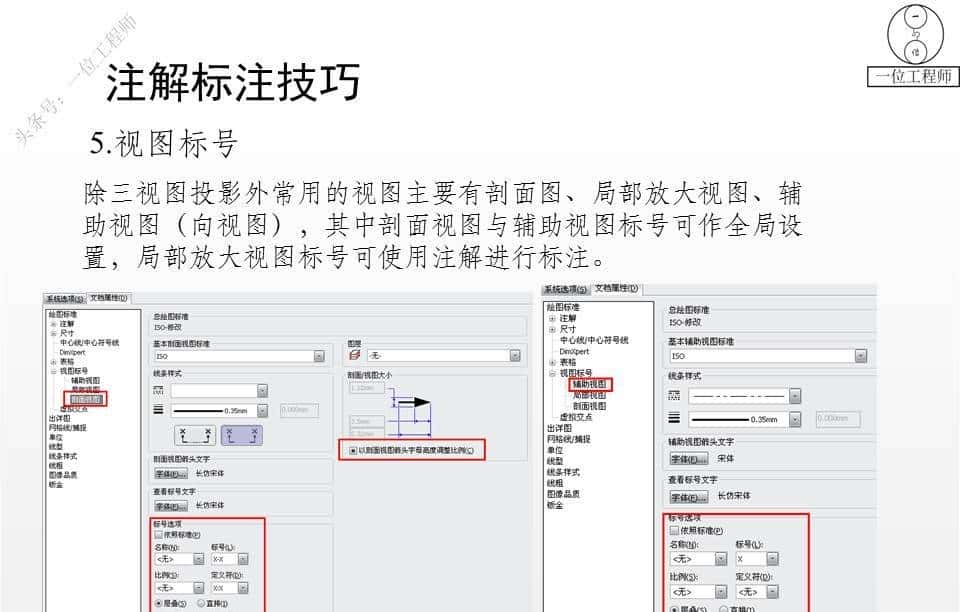

1. 核心视图创建：精通主视图、投影视图、剖视图、局部放大图等各类视图的生成方法与适用场景，这是图纸表达的基础。

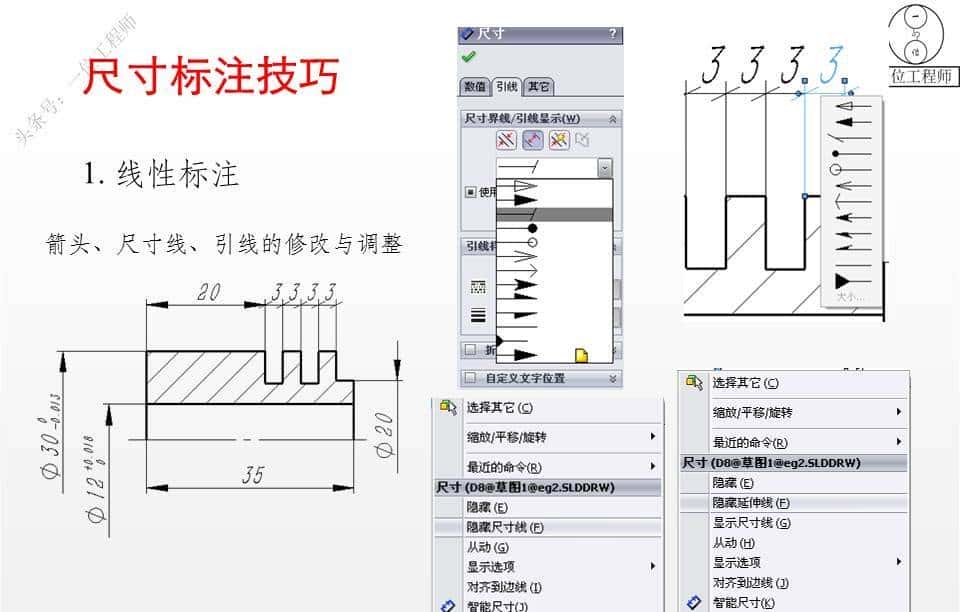

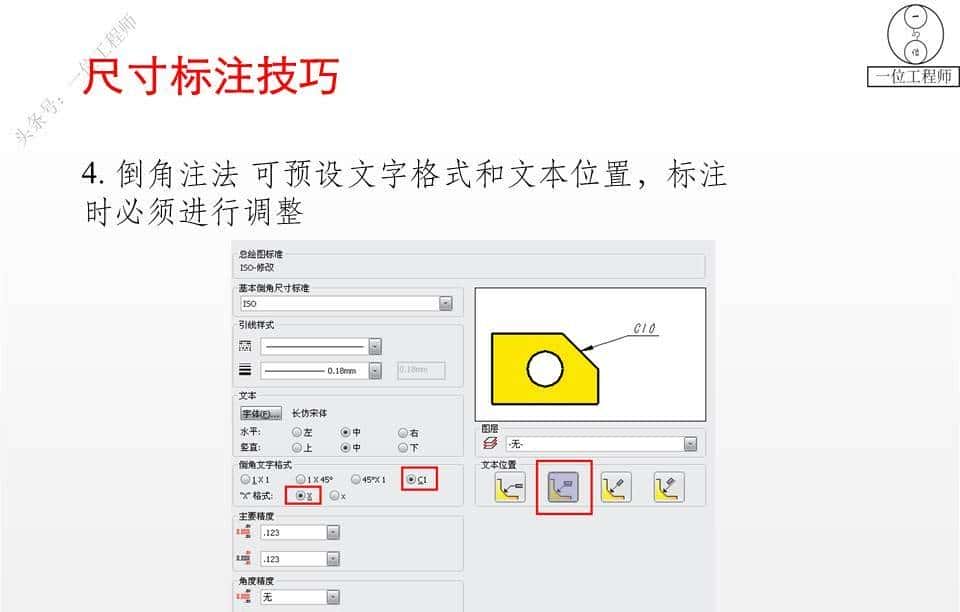

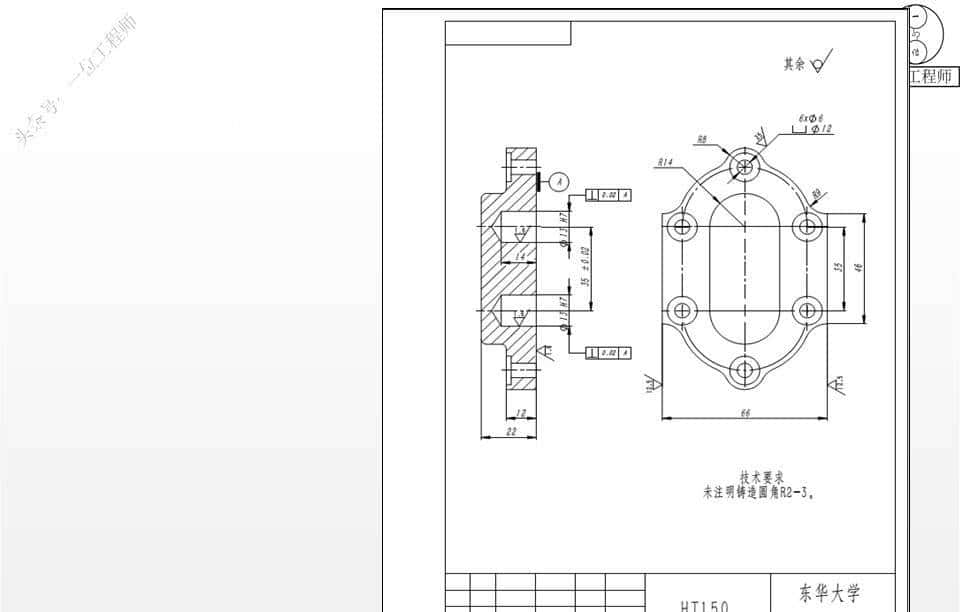

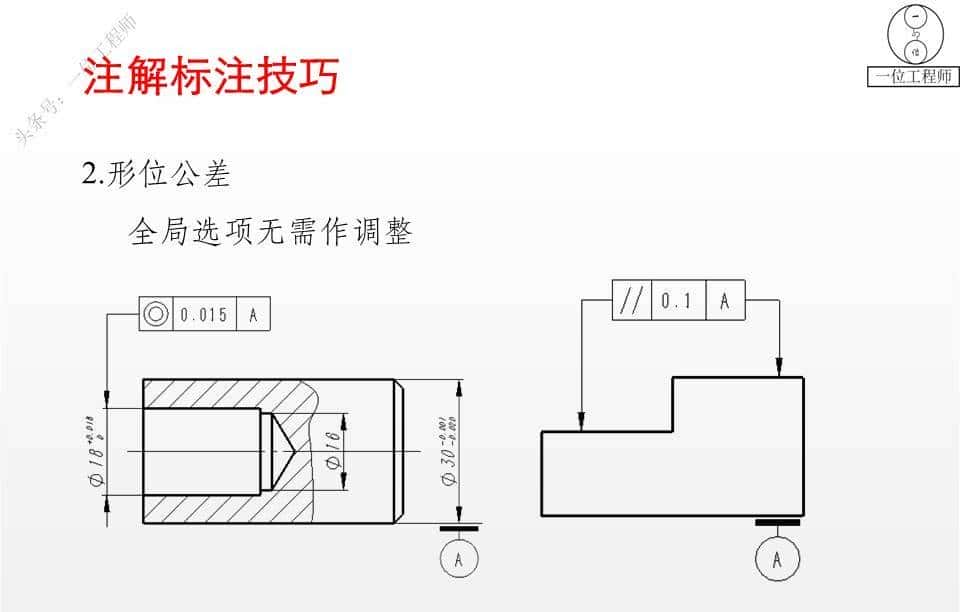

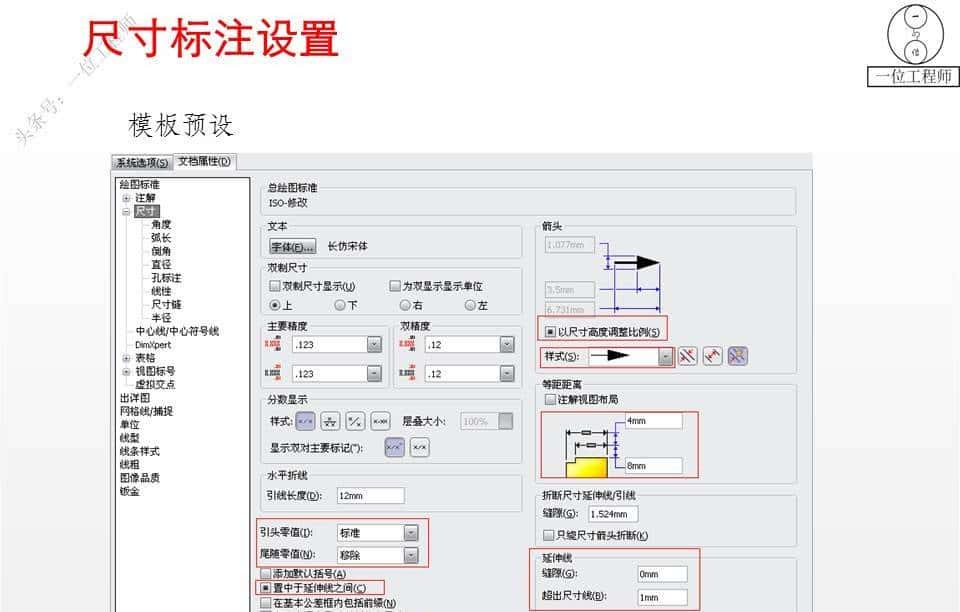

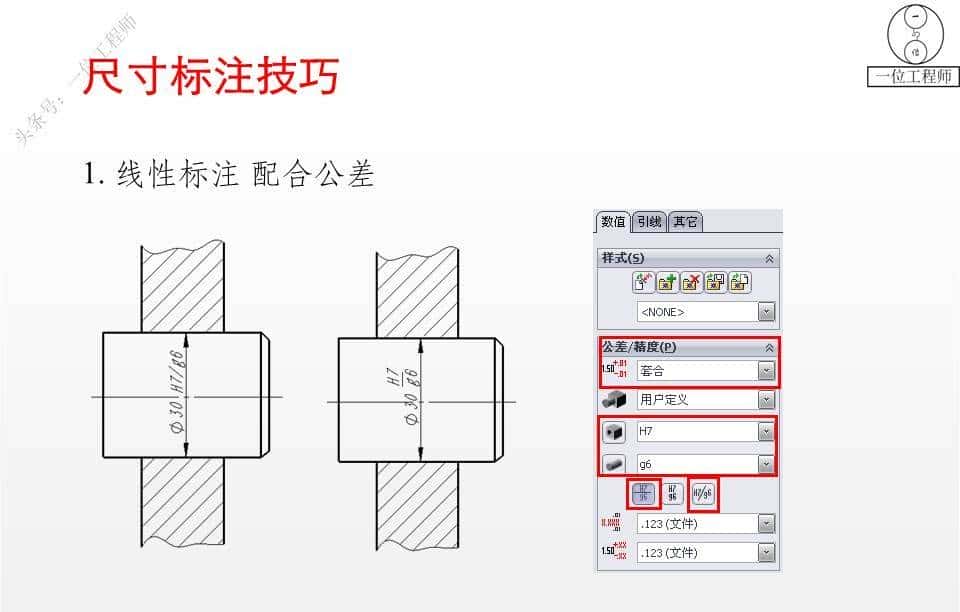

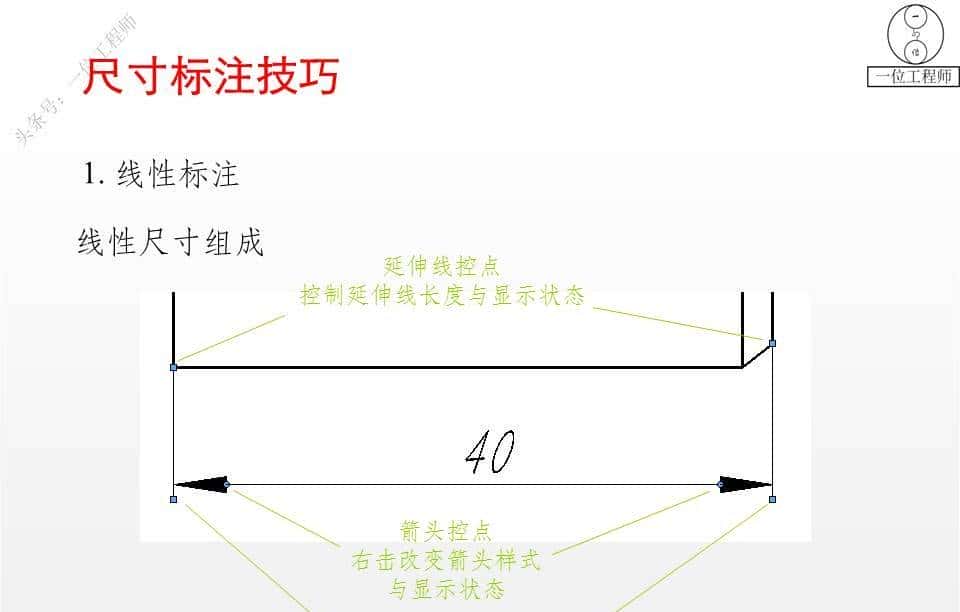

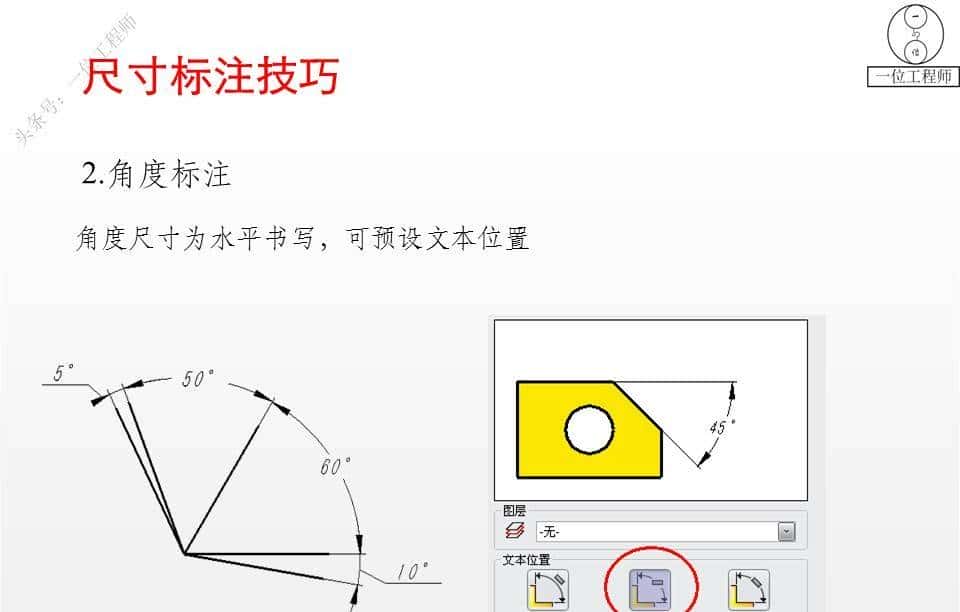

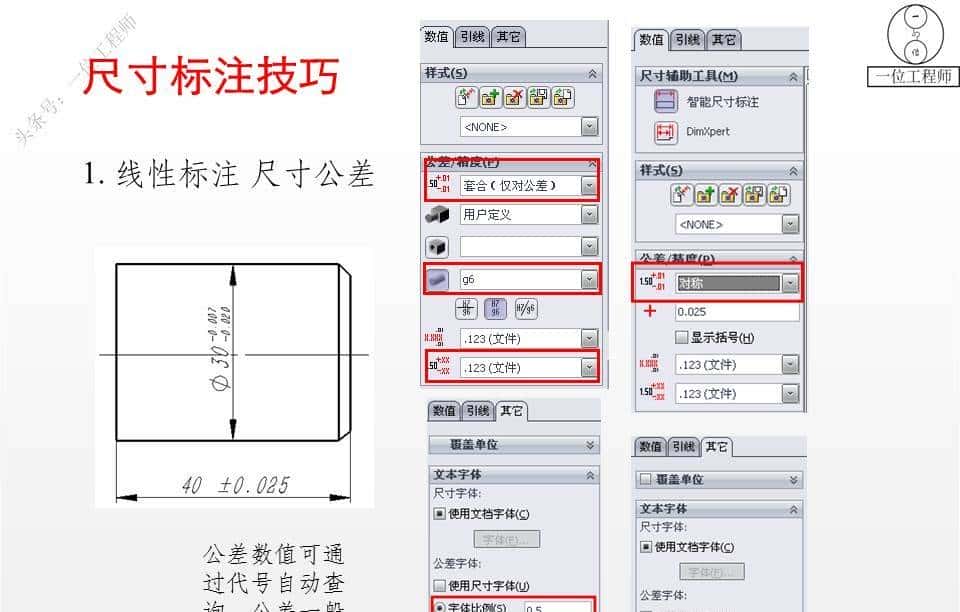

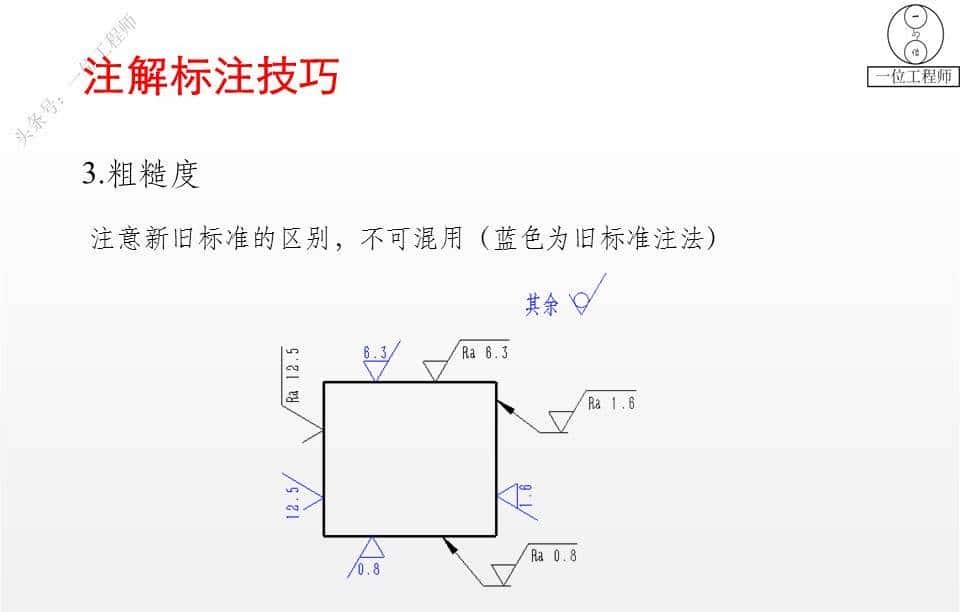

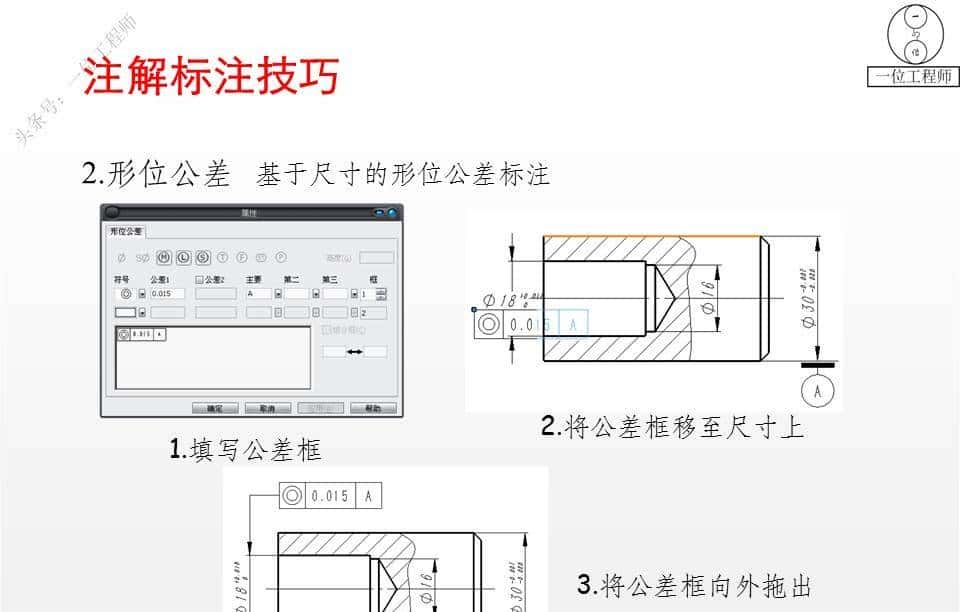

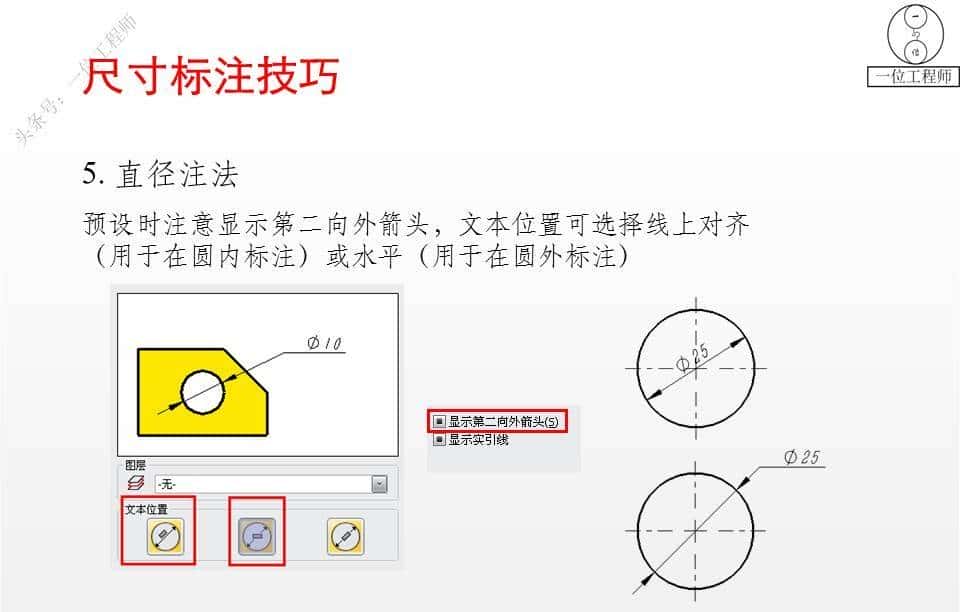

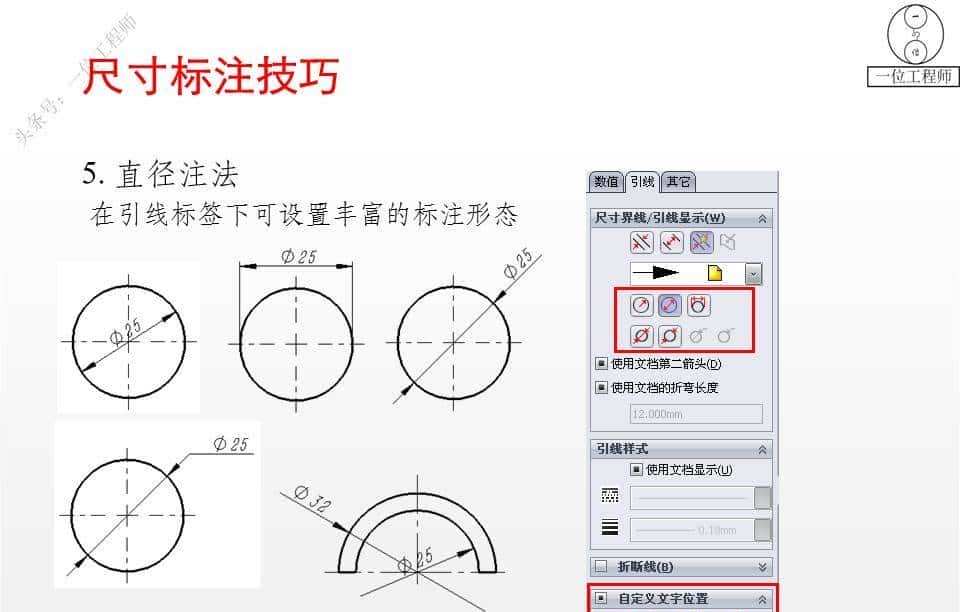

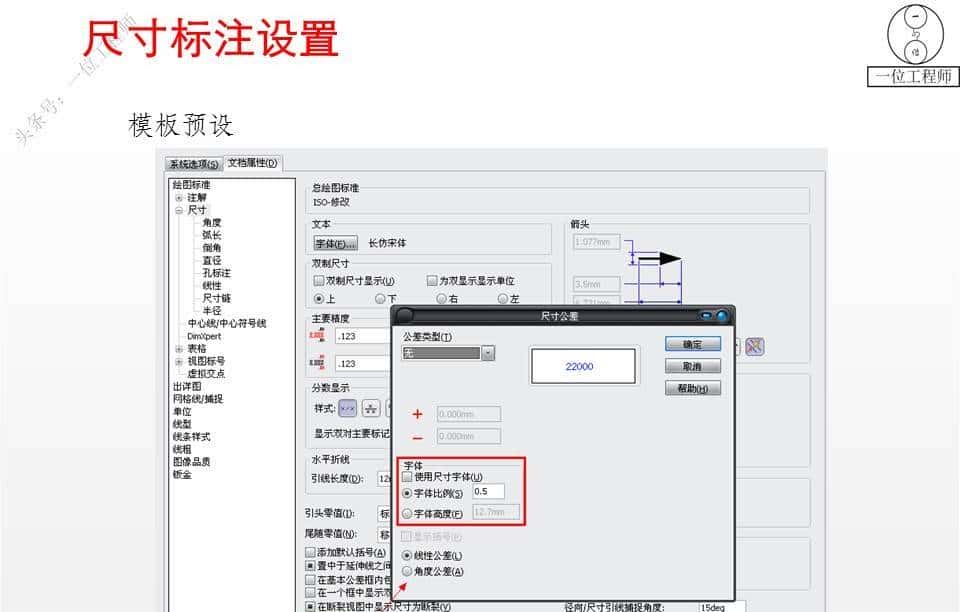

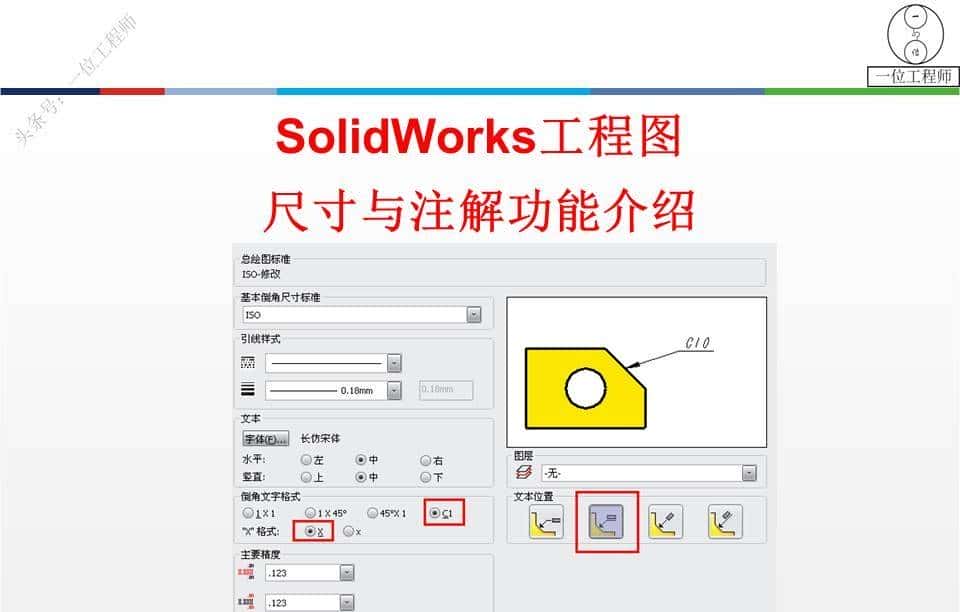

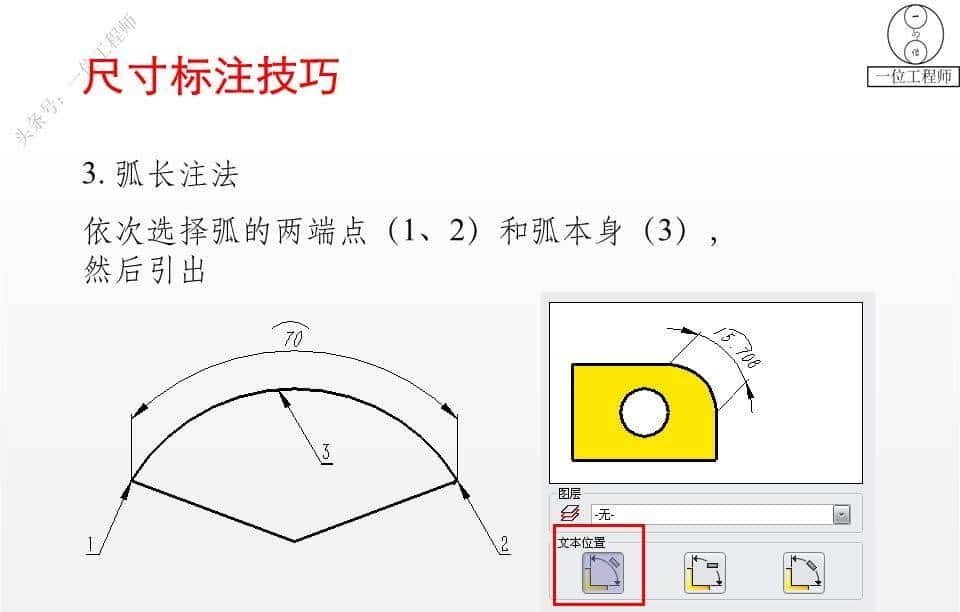

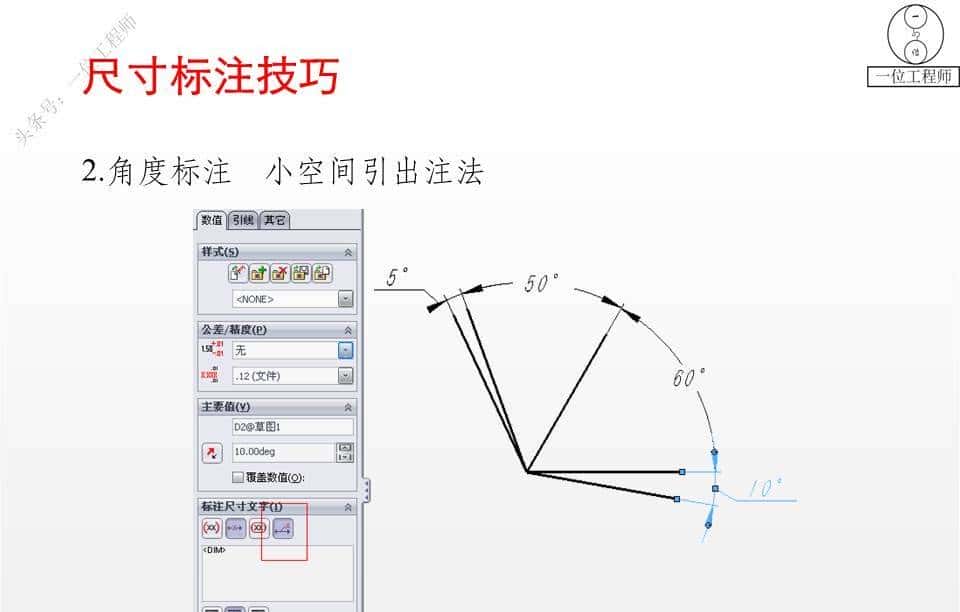

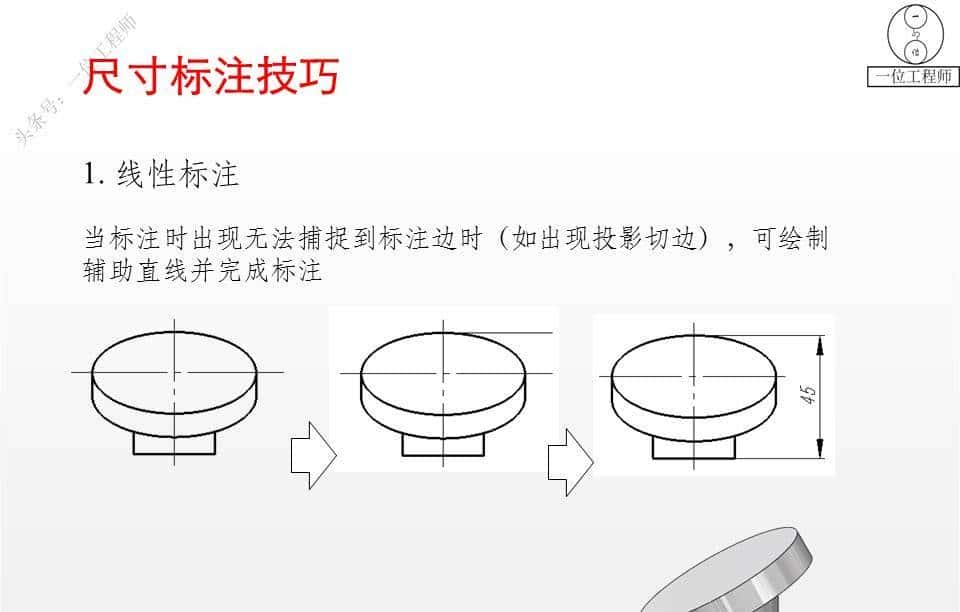

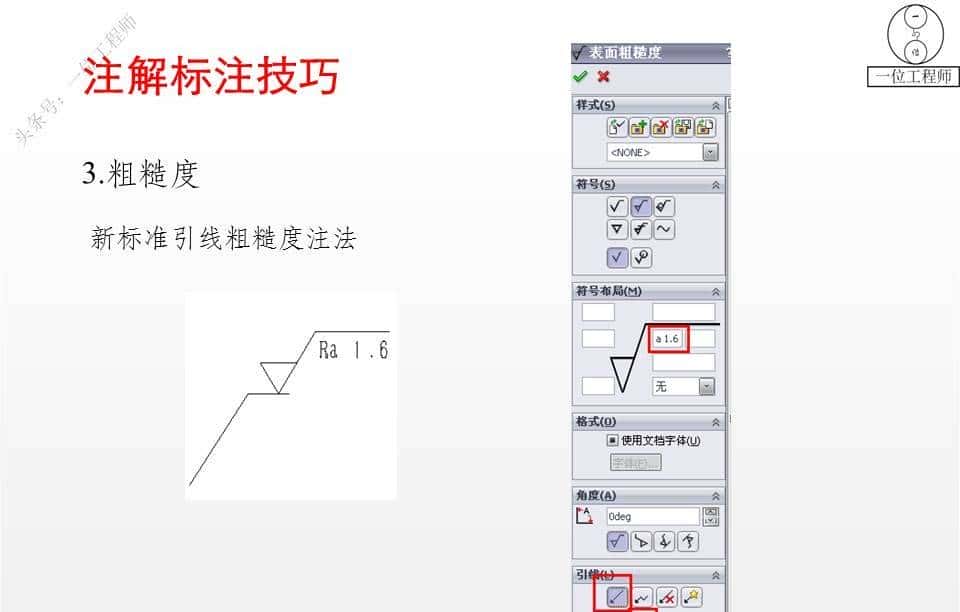

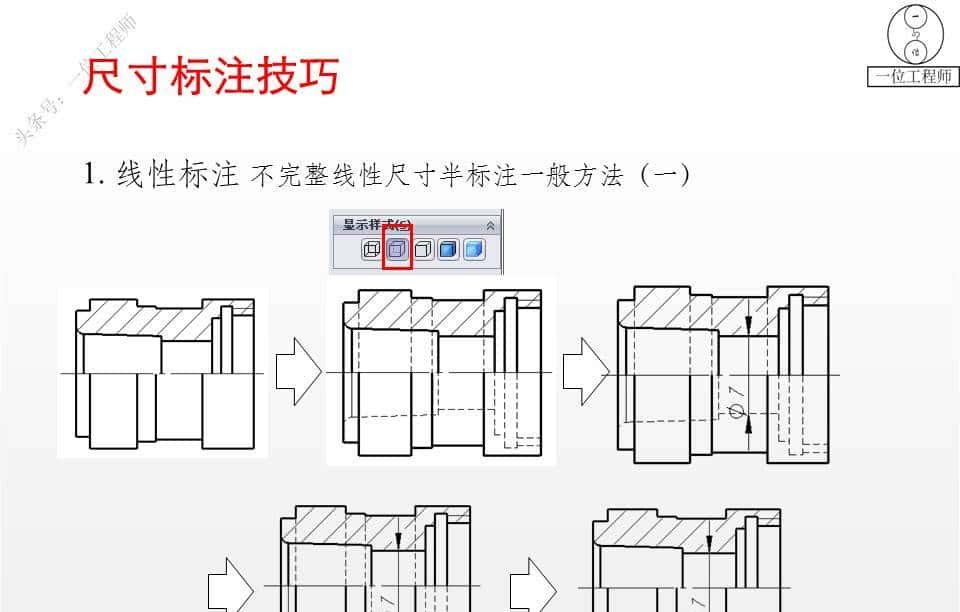

2. 尺寸与标注规范：深入学习尺寸标注、几何公差（GD&T）、表面粗糙度、基准符号等。重点在于理解并遵循国家制图标准（GB），确保图纸的规范性与可读性。
3. 装配体工程图：掌握材料明细表（BOM表）的生成与定制、零件序号的自动标注及管理，这是进行生产组织和装配指导的关键。

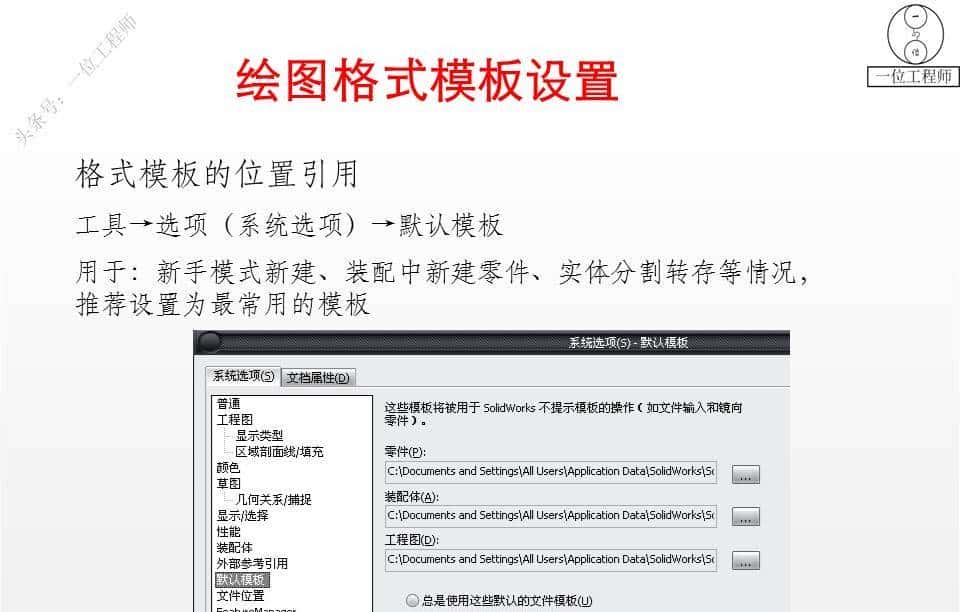

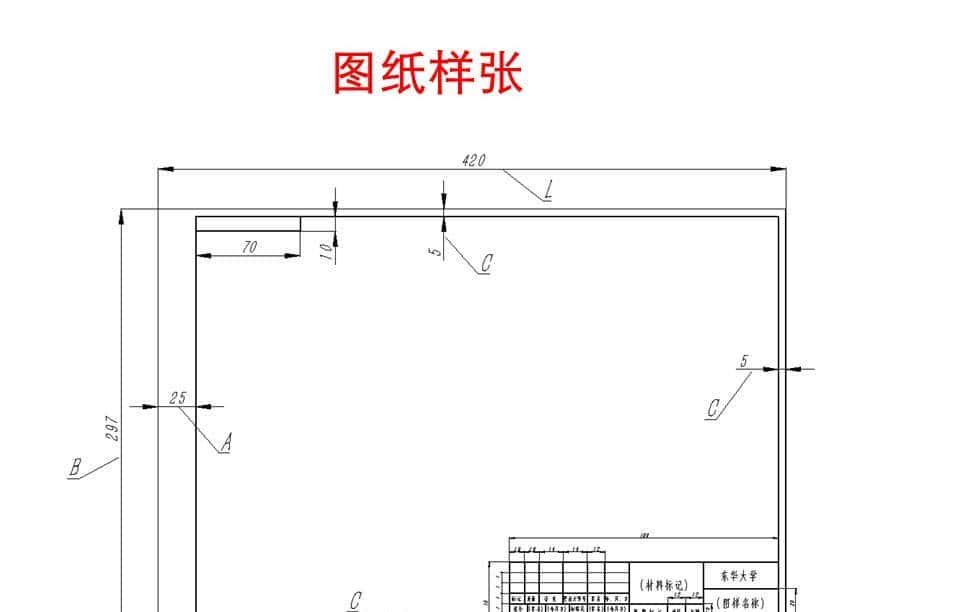

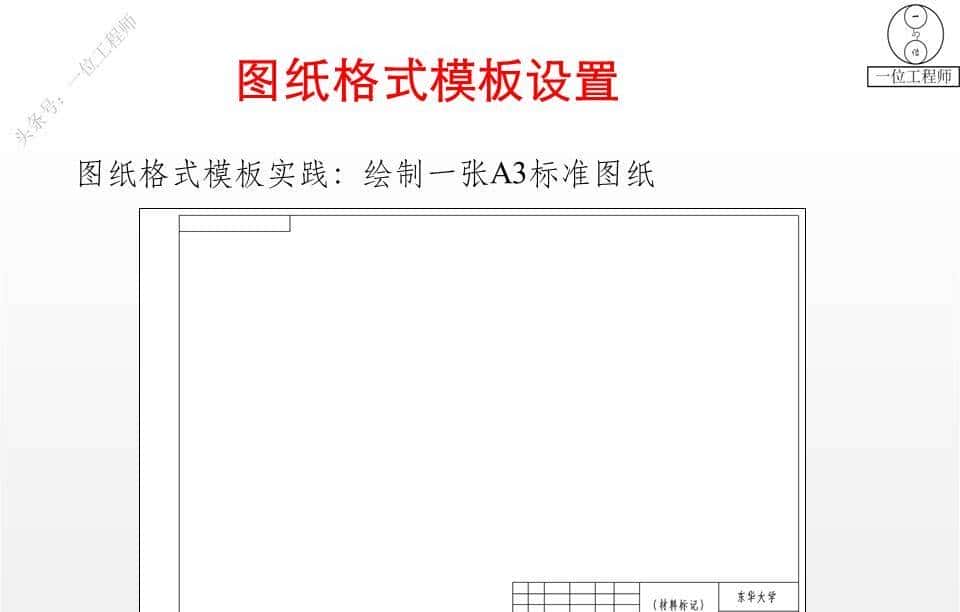

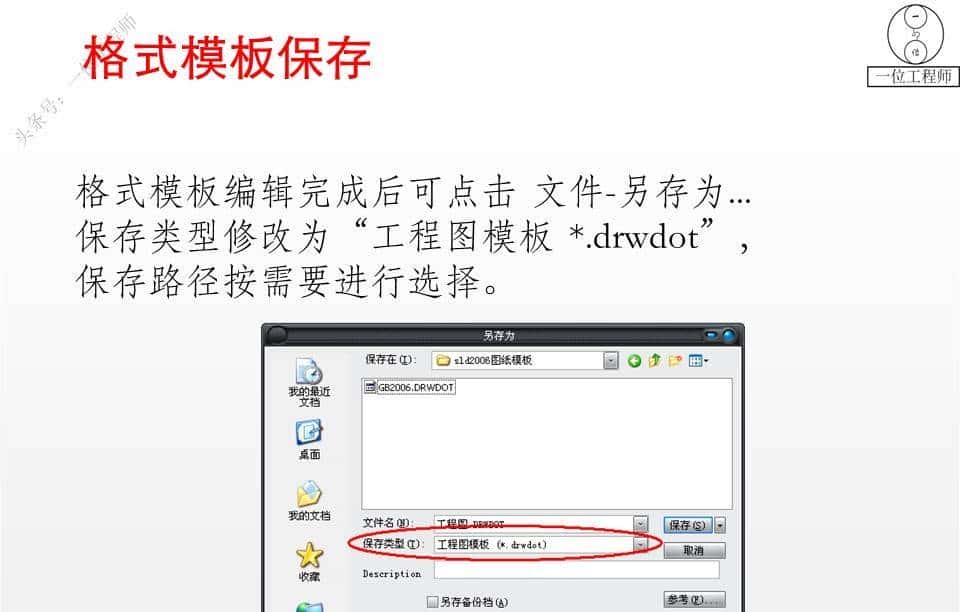

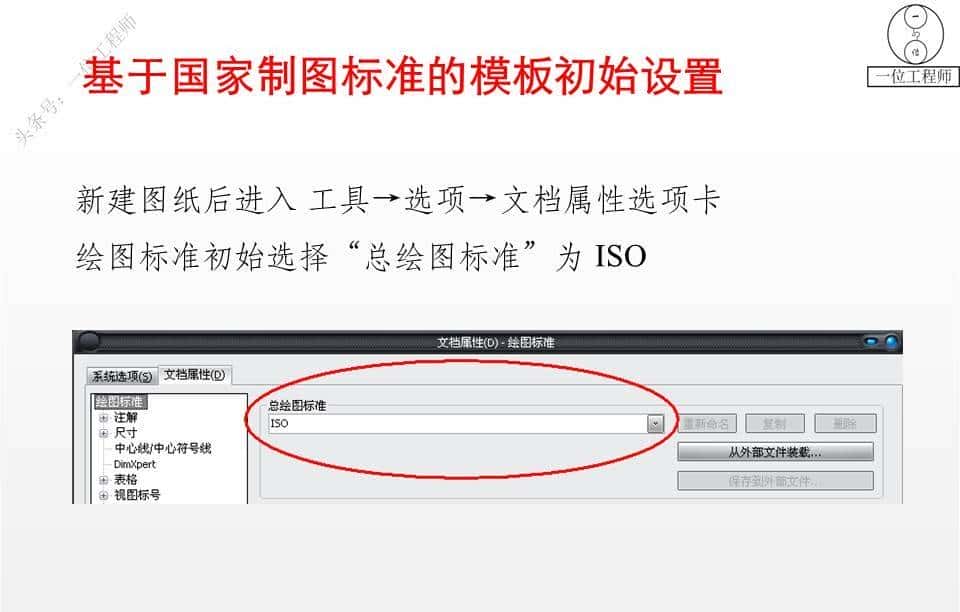

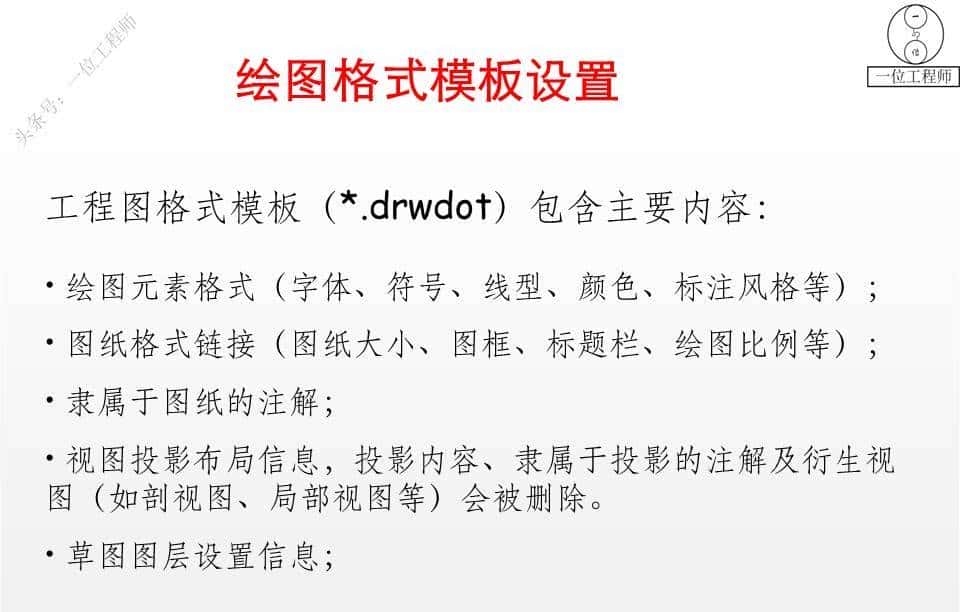

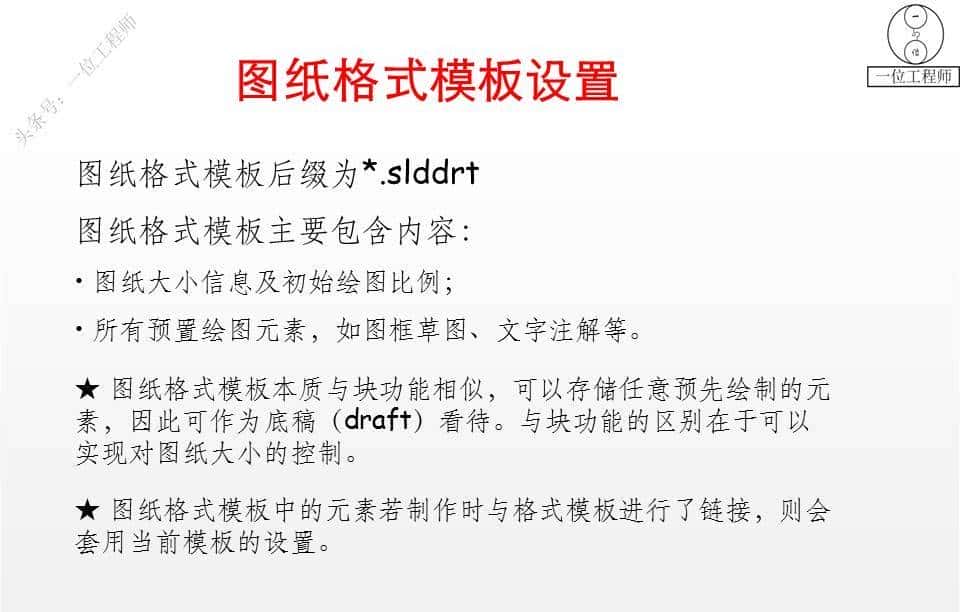

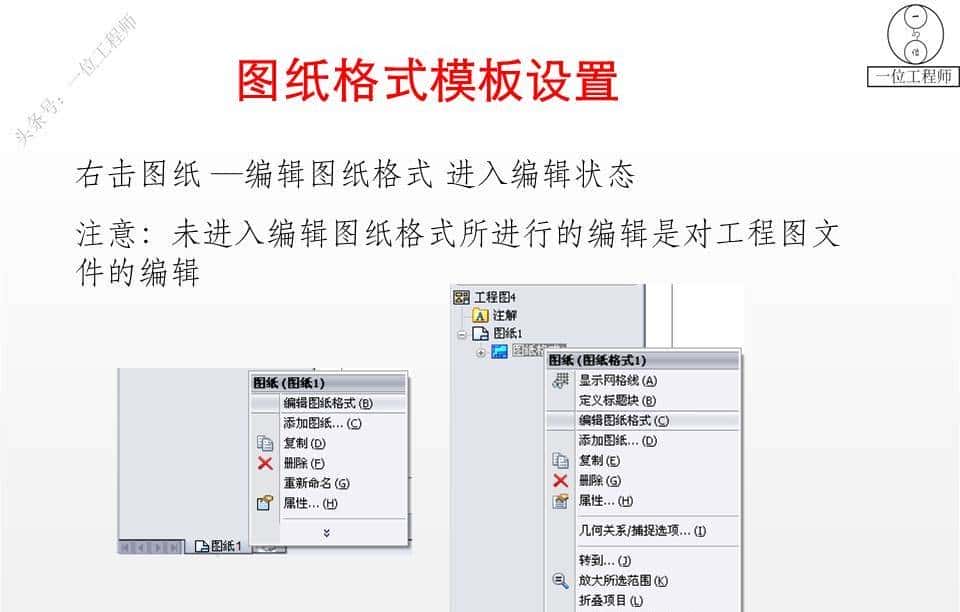

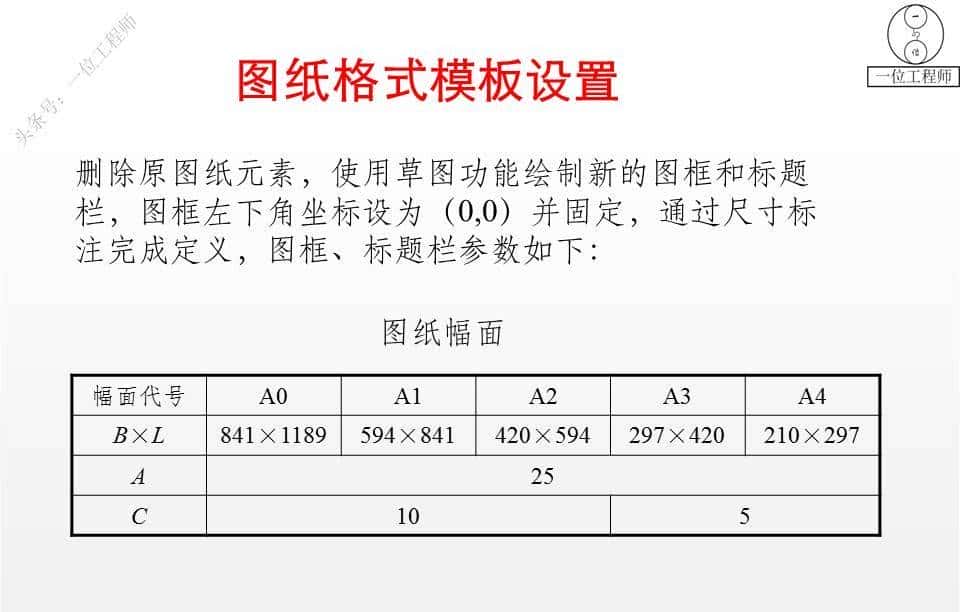

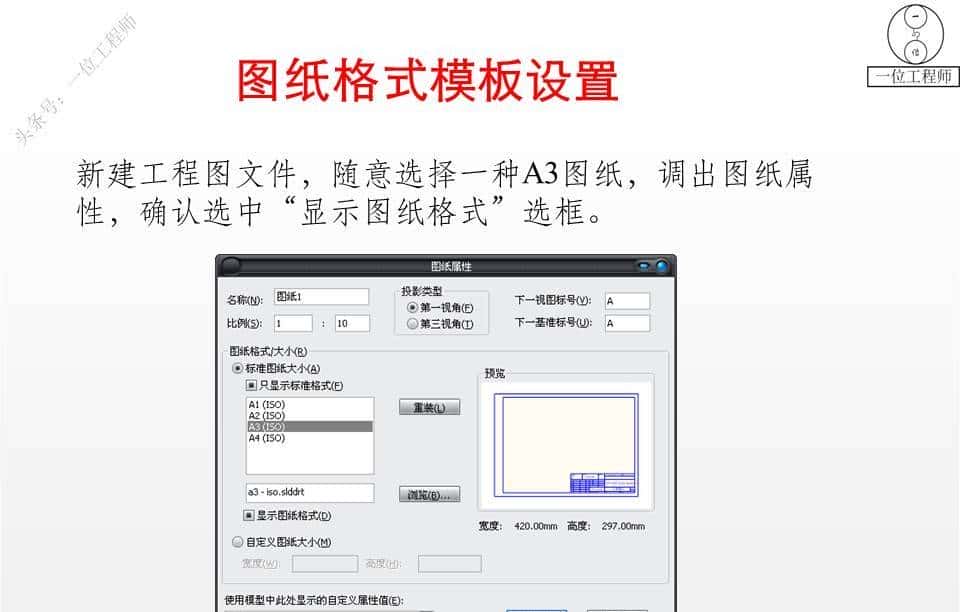

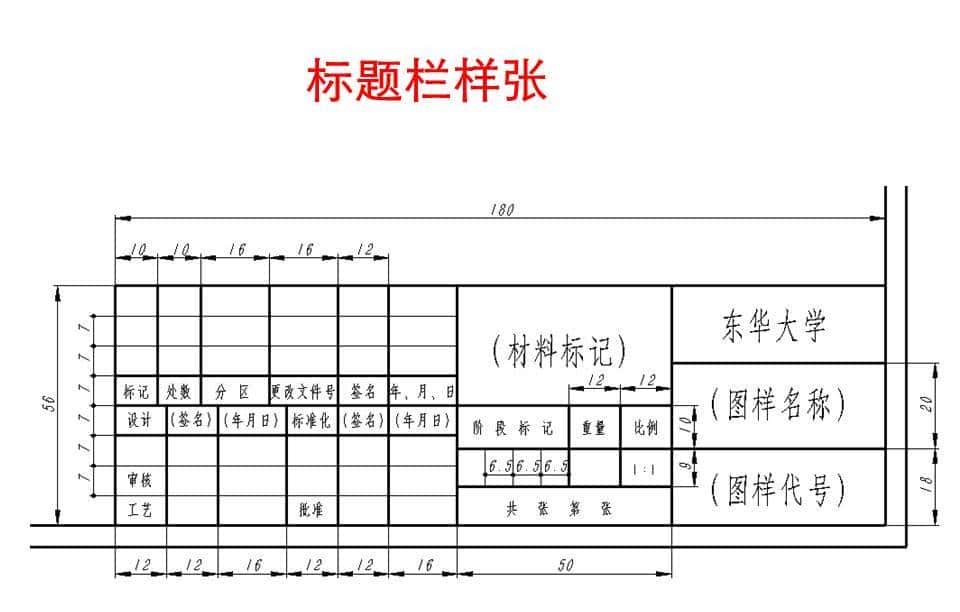

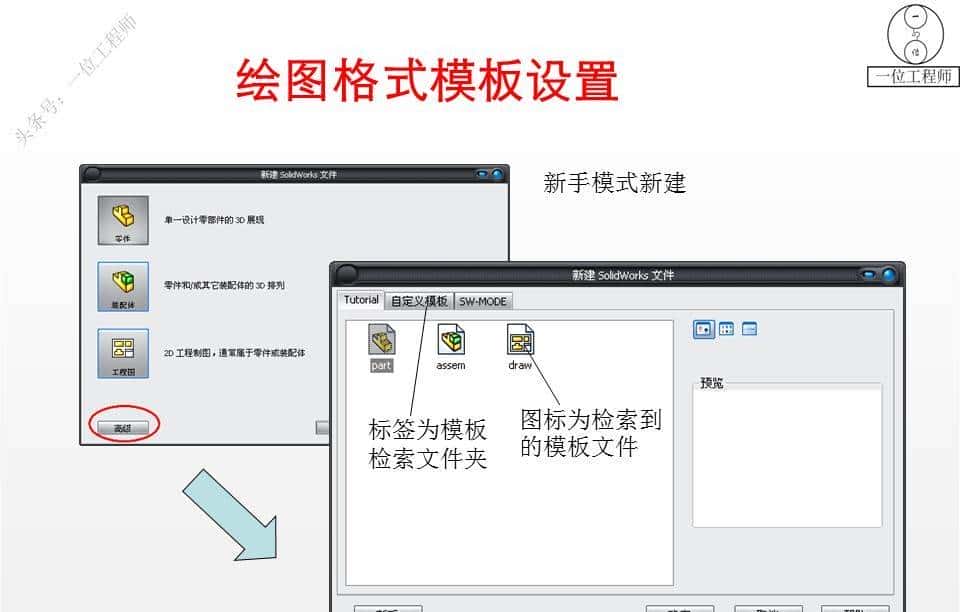

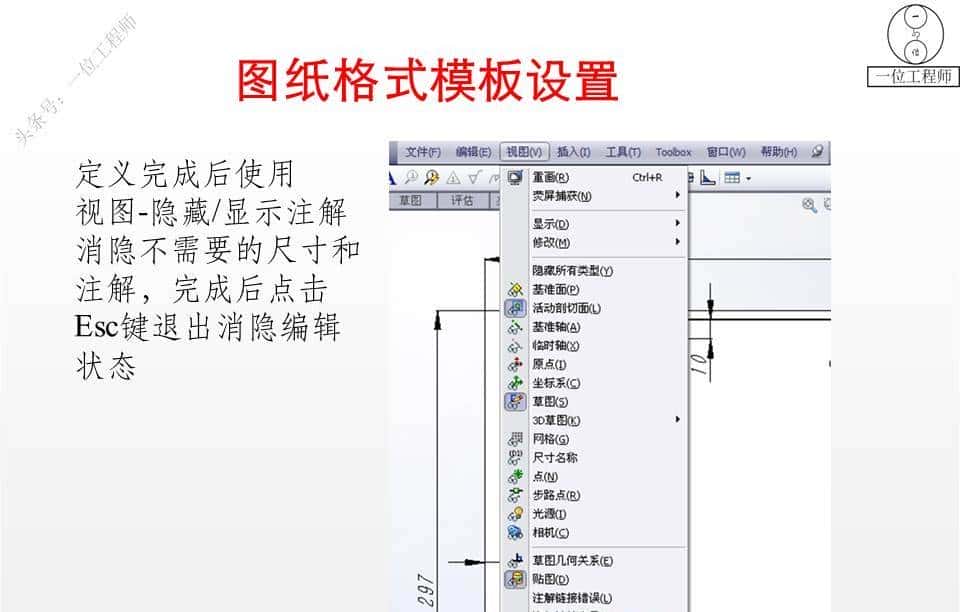

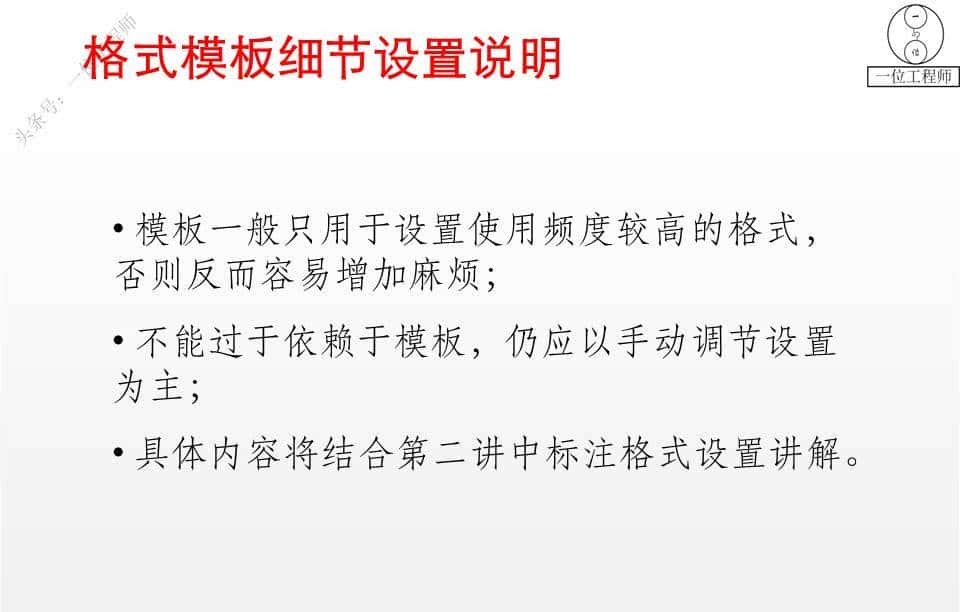

4. 图纸格式与模板定制：学习自定义标题栏、图框、属性链接，并创建符合企业规范的模板文件，实现图纸标准化，提升专业性和工作效率。

学习SolidWorks制图不仅是学习软件操作，更是掌握一套严谨的工程语言，需将工具技能与制图标准知识相结合。

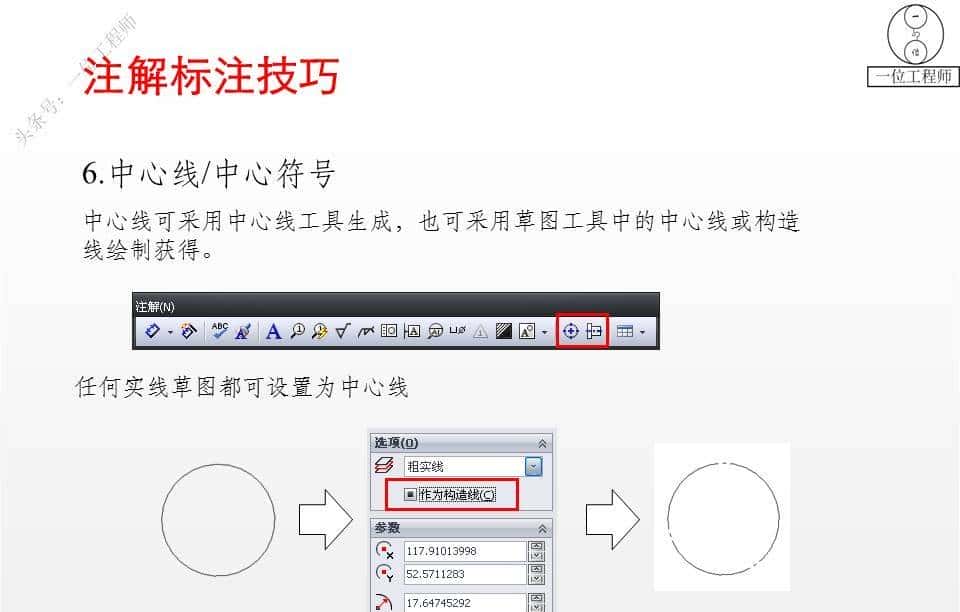

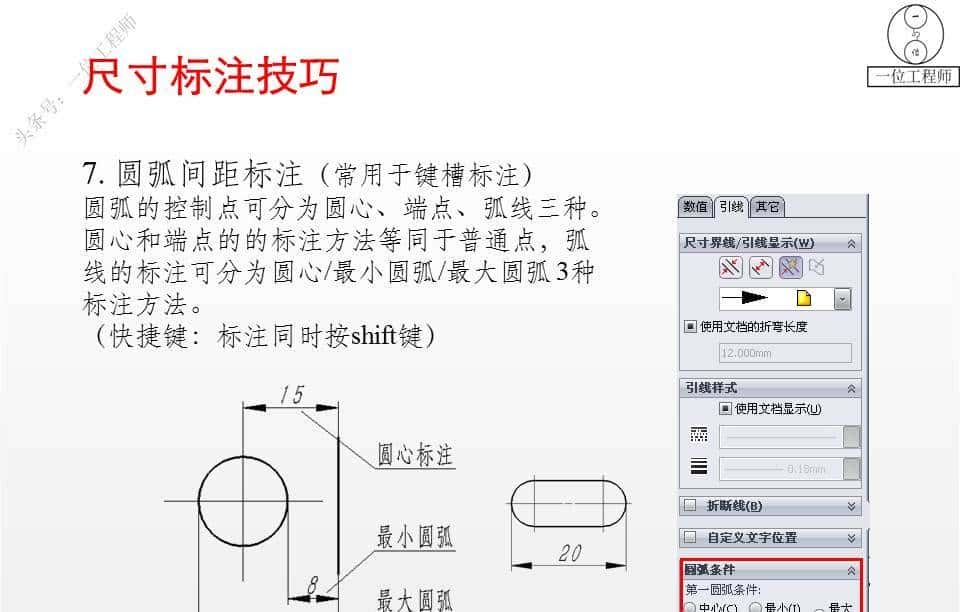

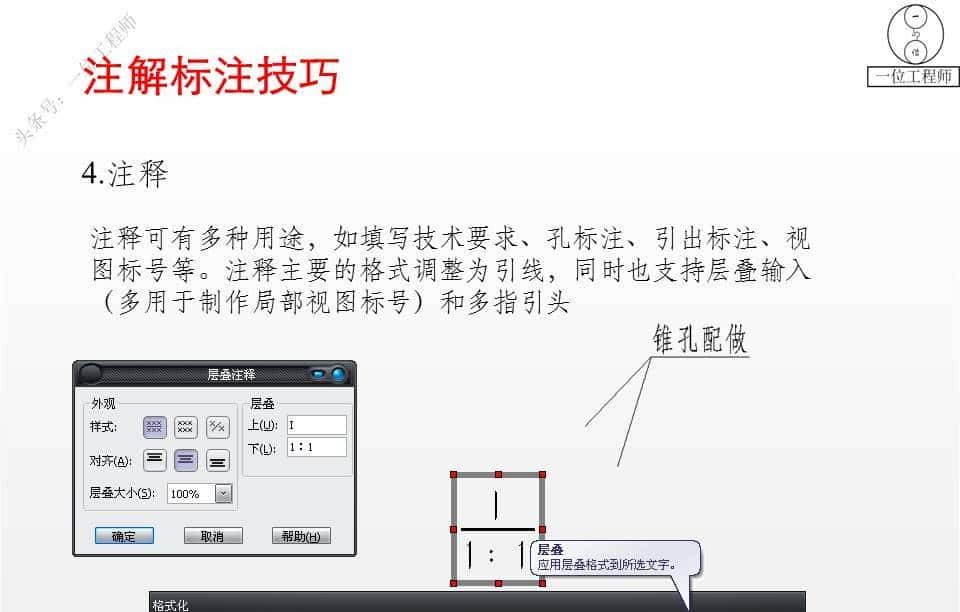

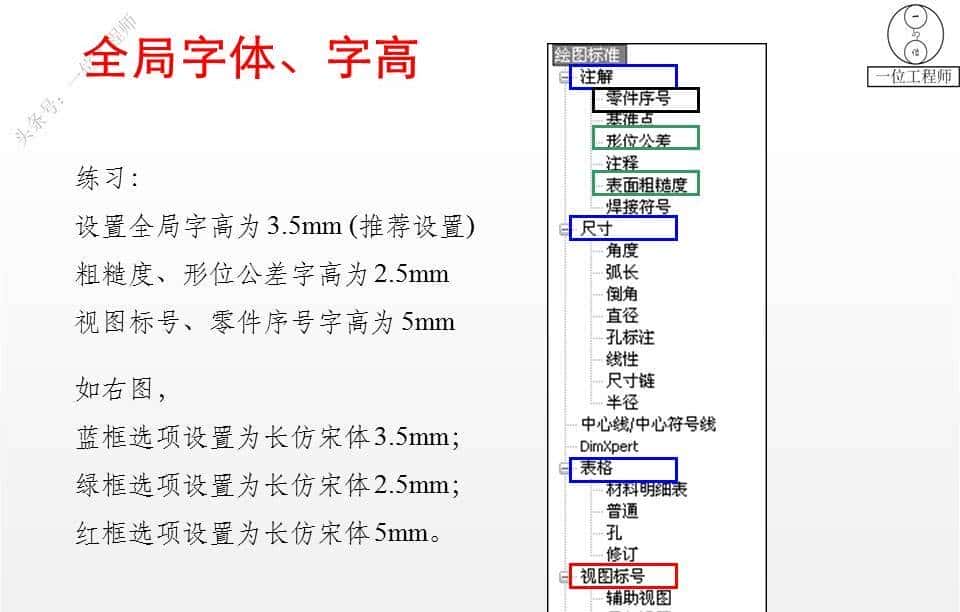

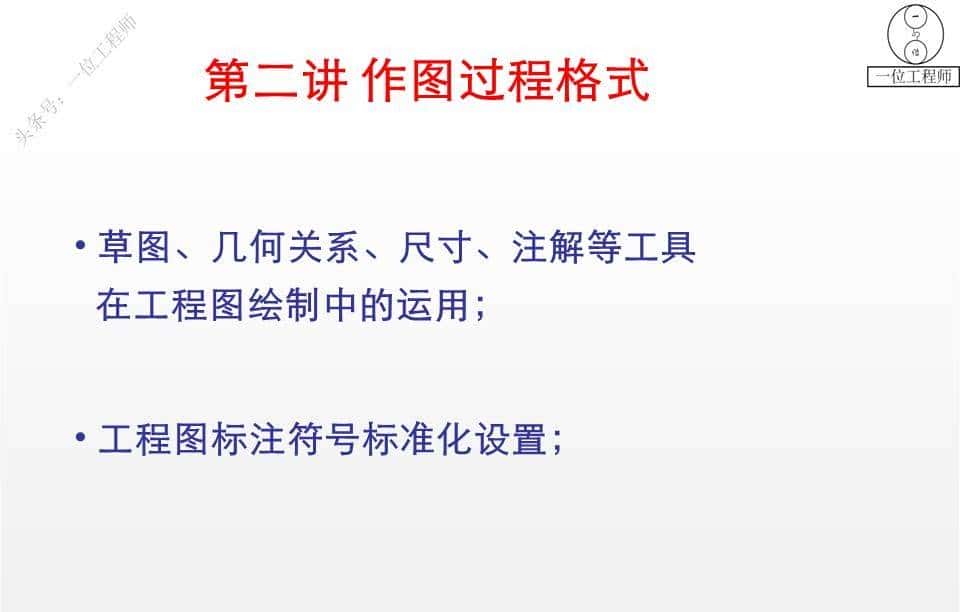

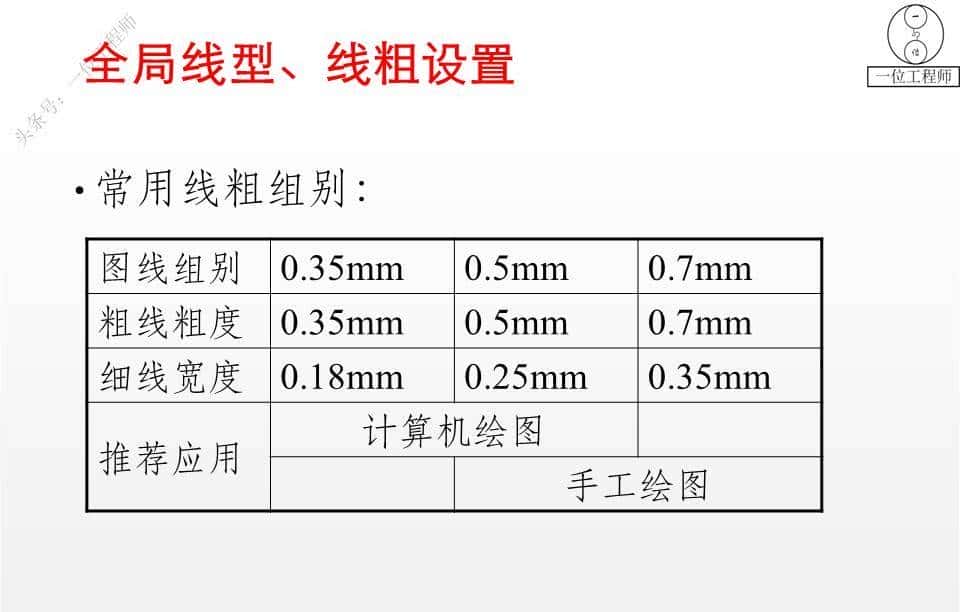

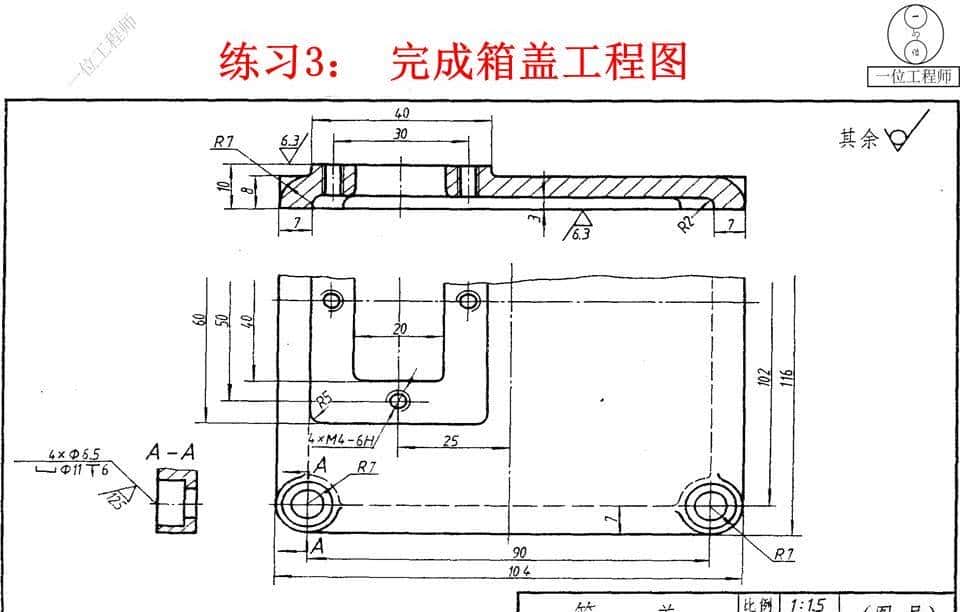

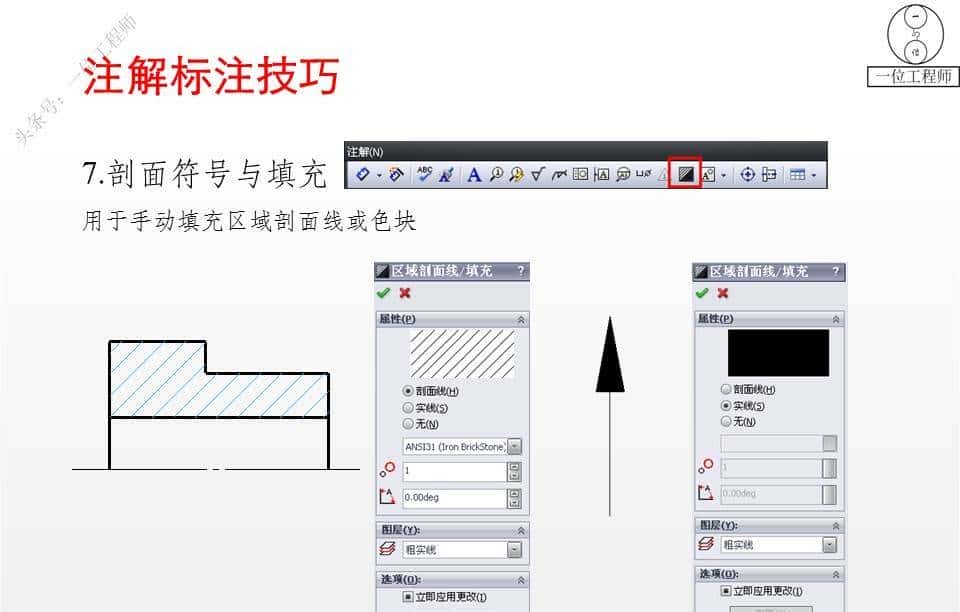

65页PPT介绍SolidWorks工程制图
