不同网段通过静态路由实现互通

组网图形

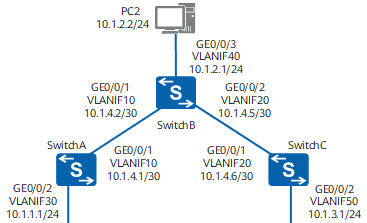

图1 配置不同网段通过静态路由实现互通组网图

静态路由简介

静态路由是一种需要管理员手工配置的特殊路由。静态路由比动态路由使用更少的带宽，并且不占用CPU资源来计算和分析路由更新。但是当网络发生故障或者拓扑发生变化后，静态路由不会自动更新，必须手动重新配置。静态路由有5个主要的参数：目的地址和掩码、出接口和下一跳、优先级。

使用静态路由的好处是配置简单、可控性高，当网络结构比较简单时，只需配置静态路由就可以使网络正常工作。在复杂网络环境中，还可以通过配置静态路由改进网络的性能，并且可以为重要的应用保证带宽。

配置注意事项

一般情况下两个设备之间的通信是双向的，因此路由也必须是双向的，在本端配置完静态路由以后，请不要忘记在对端设备上配置回程路由。在企业网络双出口的场景中，通过配置两条等价的静态路由可以实现负载分担，流量可以均衡的分配到两条不同的链路上；通过配置两条不等价的静态路由可以实现主备份，当主用链路故障的时候流量切换到备用链路上。

组网需求

如图1所示，属于不同网段的主机通过几台Switch相连，要求不配置动态路由协议，使不同网段的任意两台主机之间能够互通。

配置思路

采用如下的思路配置不同网段通过静态路由实现互通：

创建VLAN并配置各接口所属VLAN，配置各VLANIF接口的IP地址，实现相邻设备网络互通。在各主机上配置IP缺省网关，在各台Switch上配置IPv4静态路由或者静态缺省路由，实现不配置动态路由协议，使不同网段的任意两台主机之间能够互通。

操作步骤

配置各接口所属VLAN

# 配置SwitchA。SwitchB和SwitchC的配置与SwitchA类似。

<HUAWEI> system-view

[HUAWEI] sysname SwitchA

[SwitchA] vlan batch 10 30

[SwitchA] interface gigabitethernet 0/0/1

[SwitchA-GigabitEthernet0/0/1] port link-type trunk

[SwitchA-GigabitEthernet0/0/1] port trunk allow-pass vlan 10

[SwitchA-GigabitEthernet0/0/1] quit

[SwitchA] interface gigabitethernet 0/0/2

[SwitchA-GigabitEthernet0/0/2] port link-type access

[SwitchA-GigabitEthernet0/0/2] port default vlan 30

[SwitchA-GigabitEthernet0/0/2] quit

配置各VLANIF接口的IP地址

# 配置SwitchA。SwitchB和SwitchC的配置与SwitchA类似。

[SwitchA] interface vlanif 10

[SwitchA-Vlanif10] ip address 10.1.4.1 30

[SwitchA-Vlanif10] quit

[SwitchA] interface vlanif 30

[SwitchA-Vlanif30] ip address 10.1.1.1 24

[SwitchA-Vlanif30] quit

配置主机

配置主机PC1的缺省网关为10.1.1.1，主机PC2的缺省网关为10.1.2.1，主机PC3的缺省网关为10.1.3.1。

配置静态路由

# 在SwitchA配置IP缺省路由。

[SwitchA] ip route-static 0.0.0.0 0.0.0.0 10.1.4.2

# 在SwitchB配置两条IP静态路由。

[SwitchB] ip route-static 10.1.1.0 255.255.255.0 10.1.4.1

[SwitchB] ip route-static 10.1.3.0 255.255.255.0 10.1.4.6

# 在SwitchC配置IP缺省路由。

[SwitchC] ip route-static 0.0.0.0 0.0.0.0 10.1.4.5

验证配置结果

＃查看SwitchA的IP路由表。

[SwitchA] display ip routing-tableRoute Flags: R – relay, D – download to fib, T – to vpn-instance

——————————————————————————

Routing Tables: Public

         Destinations : 7        Routes : 7



Destination/Mask    Proto  Pre  Cost   Flags   NextHop      Interface



        0.0.0.0/0    Static 60   0        RD    10.1.4.2     Vlanif10

        10.1.1.0/24  Direct 0    0         D    10.1.1.1     Vlanif30

        10.1.1.1/32  Direct 0    0         D    127.0.0.1    Vlanif30

        10.1.4.0/30  Direct 0    0         D    10.1.4.1     Vlanif10

        10.1.4.1/32  Direct 0    0         D    127.0.0.1    Vlanif10

      127.0.0.0/8    Direct 0    0         D    127.0.0.1    InLoopBack0

      127.0.0.1/32   Direct 0    0         D    127.0.0.1    InLoopBack0

# 使用ping命令验证连通性。

[SwitchA] ping 10.1.3.1

  PING 10.1.3.1: 56  data bytes, press CTRL_C to break

    Reply from 10.1.3.1: bytes=56 Sequence=1 ttl=253 time=62 ms

    Reply from 10.1.3.1: bytes=56 Sequence=2 ttl=253 time=63 ms

    Reply from 10.1.3.1: bytes=56 Sequence=3 ttl=253 time=63 ms

    Reply from 10.1.3.1: bytes=56 Sequence=4 ttl=253 time=62 ms

    Reply from 10.1.3.1: bytes=56 Sequence=5 ttl=253 time=62 ms

  — 10.1.3.1 ping statistics —

    5 packet(s) transmitted

    5 packet(s) received

    0.00% packet loss

    round-trip min/avg/max = 62/62/63 ms

# 使用Tracert命令验证连通性。

[SwitchA] tracert 10.1.3.1

 traceroute to  10.1.3.1(10.1.3.1), max hops: 30 ,packet length: 40,press CTRL_C to break

 1 10.1.4.2 31 ms  32 ms  31 ms

 2 10.1.3.1 62 ms  63 ms  62 ms

配置文件

SwitchA的配置文件

#

sysname SwitchA

#

vlan batch 10 30

#

interface Vlanif10

 ip address 10.1.4.1 255.255.255.252

#

interface Vlanif30

 ip address 10.1.1.1 255.255.255.0

#

interface GigabitEthernet0/0/1

 port link-type trunk

 port trunk allow-pass vlan 10

#

interface GigabitEthernet0/0/2

 port link-type access

 port default vlan 30

#

ip route-static 0.0.0.0 0.0.0.0 10.1.4.2

#

return

SwitchB的配置文件

#

sysname SwitchB

#

vlan batch 10 20 40

#

interface Vlanif10

 ip address 10.1.4.2 255.255.255.252

#

interface Vlanif20

 ip address 10.1.4.5 255.255.255.252

#

interface Vlanif40

 ip address 10.1.2.1 255.255.255.0

#

interface GigabitEthernet0/0/1

 port link-type trunk

 port trunk allow-pass vlan 10

#

interface GigabitEthernet0/0/2

 port link-type trunk

 port trunk allow-pass vlan 20

#

interface GigabitEthernet0/0/3

 port link-type access

 port default vlan 40

#

ip route-static 10.1.1.0 255.255.255.0 10.1.4.1

ip route-static 10.1.3.0 255.255.255.0 10.1.4.6

#

return

SwitchC的配置文件

#

sysname SwitchC

#

vlan batch 20 50

#

interface Vlanif20

 ip address 10.1.4.6 255.255.255.252

#

interface Vlanif50

 ip address 10.1.3.1 255.255.255.0

#

interface GigabitEthernet0/0/1

 port link-type trunk

 port trunk allow-pass vlan 20

#

interface GigabitEthernet0/0/2

 port link-type access

 port default vlan 50

#

ip route-static 0.0.0.0 0.0.0.0 10.1.4.5

#

return
