计算机视觉——典型的目标检测算法(Fast R-CNN算法)（五）

姓名：贾轶名    学号：21011210011     学院：通信工程学院

【嵌牛导读】目标检测在现实中的应用很广泛，我们需要检测数字图像中的物体位置以及类别，它需要我们构建一个模型，模型的输入一张图片，模型的输出需要圈出图片中所有物体的位置以及物体所属的类别。在深度学习浪潮到来之前，目标检测精度的进步十分缓慢，靠传统依靠手工特征的方法来提高精度已是相当困难的事。而ImageNet分类大赛出现的卷积神经网络（CNN）——AlexNet所展现的强劲性能，吸引着学者们将CNN迁移到了其他的任务，这也包括着目标检测任务，近年来，出现了许多目标检测算法。

【嵌牛鼻子】计算机视觉

【嵌牛提问】如何理解目标检测算法——Fast R-CNN

【嵌牛正文】

参考文献：https://blog.csdn.net/u014380165/article/details/72851319

        为克服SPP-Net 存在的问题，2015 年Girshick 等提出基于边界框和多任务损失分类的Fast R-CNN[31]算法。该算法将SPP 层简化，设计出单尺度的ROI Pooling 池化层结构；将整张图像的候选区域采样成固定大小，生成特征图后作SVD分解，通过RoI Pooling层得到Softmax的分类得分和BoundingBox 外接矩形框的窗口回归两个向量；用Softmax 取代SVM 提出多任务损失函数思想，将深度网络和SVM分类两个阶段整合，即将分类问题和边框回归问题进行合并。

算法详解：

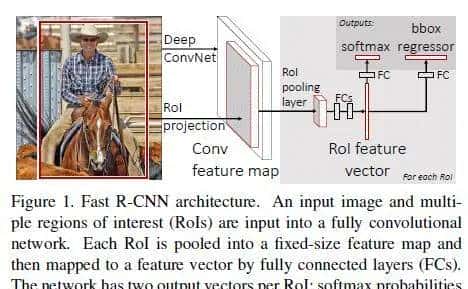

Fast R-CNN的流程图如下，网络有两个输入：图像和对应的region proposal。其中region proposal由selective search方法得到，没有表明在流程图中。对每个类别都训练一个回归器，且只有非背景的region proposal才需要进行回归。

ROI pooling：ROI Pooling的作用是对不同大小的region proposal，从最后卷积层输出的feature map提取大小固定的feature map。简单讲可以看做是SPPNet的简化版本，由于全连接层的输入需要尺寸大小一样，所以不能直接将不同大小的region proposal映射到feature map作为输出，需要做尺寸变换。在文章中，VGG16网络使用H=W=7的参数，即将一个h*w的region proposal分割成H*W大小的网格，然后将这个region proposal映射到最后一个卷积层输出的feature map，最后计算每个网格里的最大值作为该网格的输出，所以不管ROI pooling之前的feature map大小是多少，ROI pooling后得到的feature map大小都是H*W。

因此可以看出Fast RCNN主要有3个改善：1、卷积不再是对每个region proposal进行，而是直接对整张图像，这样减少了许多重复计算。原来RCNN是对每个region proposal分别做卷积，由于一张图像中有2000左右的region proposal，肯定相互之间的重叠率很高，因此产生重复计算。2、用ROI pooling进行特征的尺寸变换，由于全连接层的输入要求尺寸大小一样，因此不能直接把region proposal作为输入。3、将regressor放进网络一起训练，每个类别对应一个regressor，同时用softmax取代原来的SVM分类器。

在实际训练中，每个mini-batch包含2张图像和128个region proposal（或者叫ROI），也就是每张图像有64个ROI。然后从这些ROI中挑选约25%的ROI，这些ROI和ground truth的IOU值都大于0.5。另外只采用随机水平翻转的方式增加数据集。

测试的时候则每张图像大约2000个ROI。

损失函数的定义是将分类的loss和回归的loss整合在一起，其中分类采用log loss，即对真实分类（下图中的pu）的概率取负log，而回归的loss和R-CNN基本一样。分类层输出K+1维，表明K个类和1个背景类。

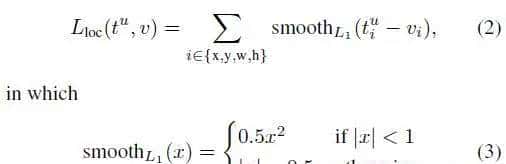

这是回归的loss，其中t^u表明预测的结果，u表明类别。v表明真实的结果，即bounding box regression target。

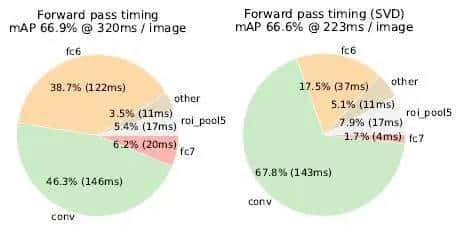

采用SVD分解改善全连接层。如果是一个普通的分类网络，那么全连接层的计算应该远不及卷积层的计算，但是针对object detection，Fast RCNN在ROI pooling后每个region proposal都要经过几个全连接层，这使得全连接层的计算占网络的计算将近一半，如下图，所以作者采用SVD来简化全连接层的计算。另一篇博客链接讲的R-FCN网络则是对这个全连接层计算优化的新的算法。

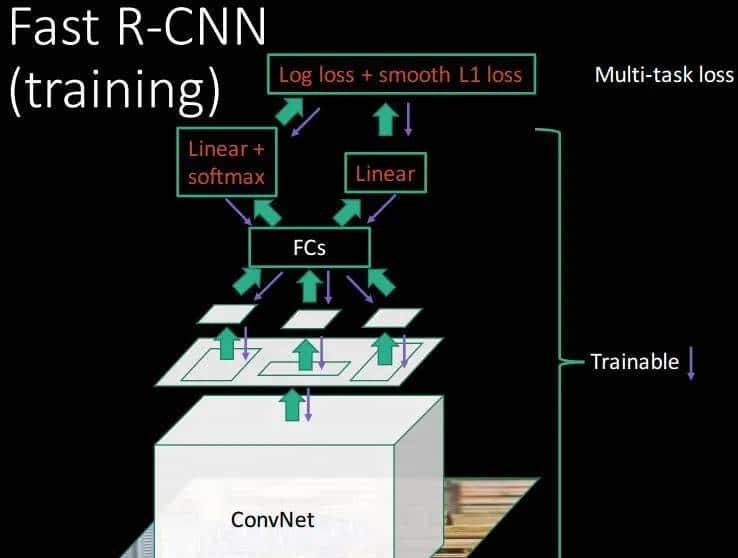

稍微总结下训练和测试的结构，如下面两个图，对算法的理解会更清晰。

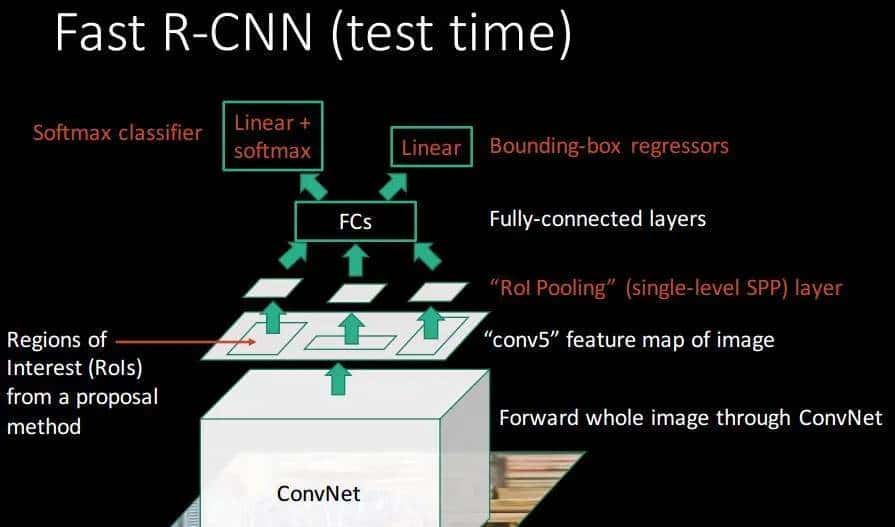

test结构图在ROI Pooling层是怎么输出的画得比较容易理解。
