layout常用操作，DFF触发器版图为例

DFF

DFF整体的电路图如图所示，由TG、nor2_p2x0d5_n1x0d5、inv_p2x0d5_n1x0d5三个逻辑单元构成，在绘制整体版图前，需要先制作逻辑单元。

常用的操作

模块导入和初始设置

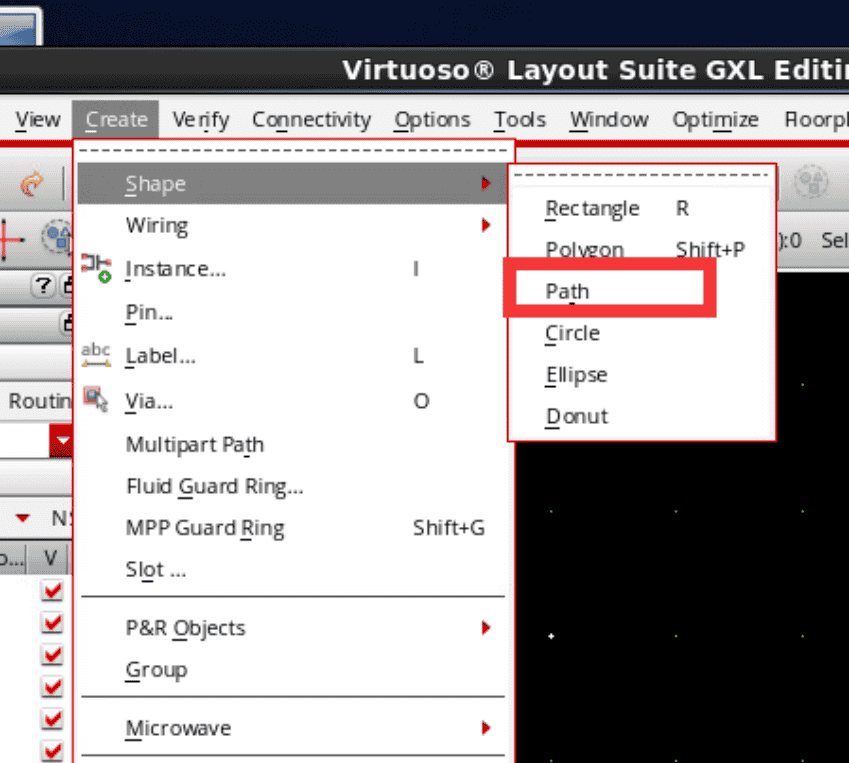

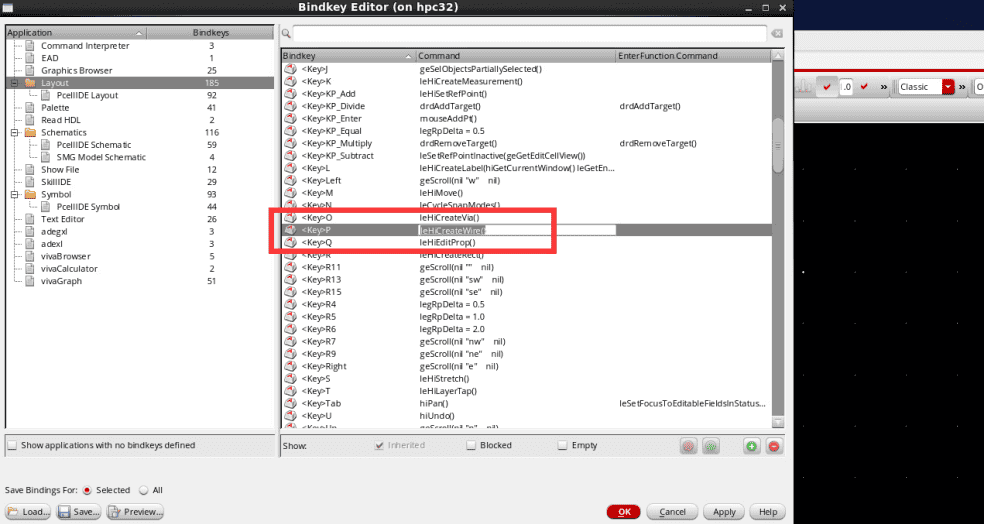

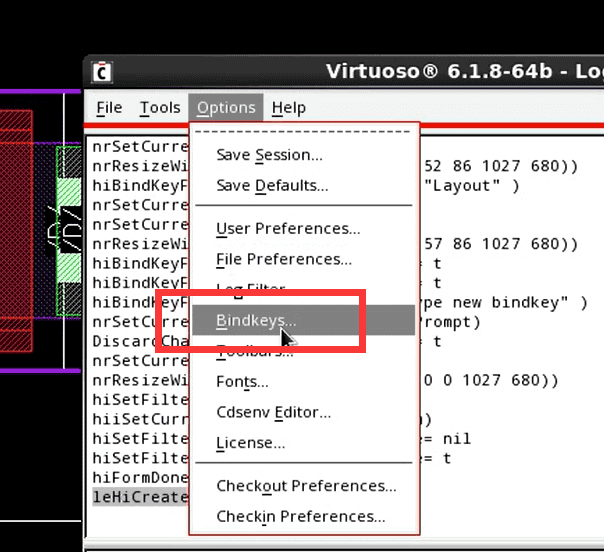

快捷键修改，将p键修改为path线，而不要用pathseg线，因为pathseg线存在较多的限制：

将快捷见p设置为默认生成path线：指令为leHiCreatePath

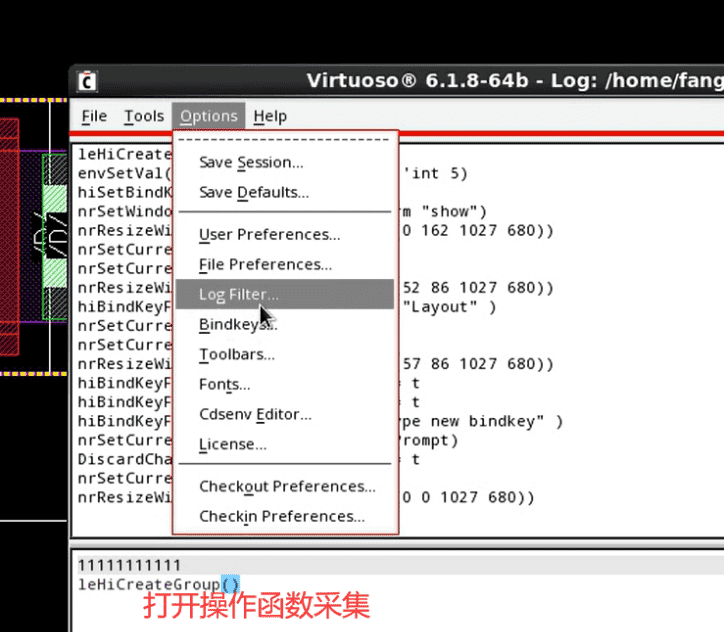

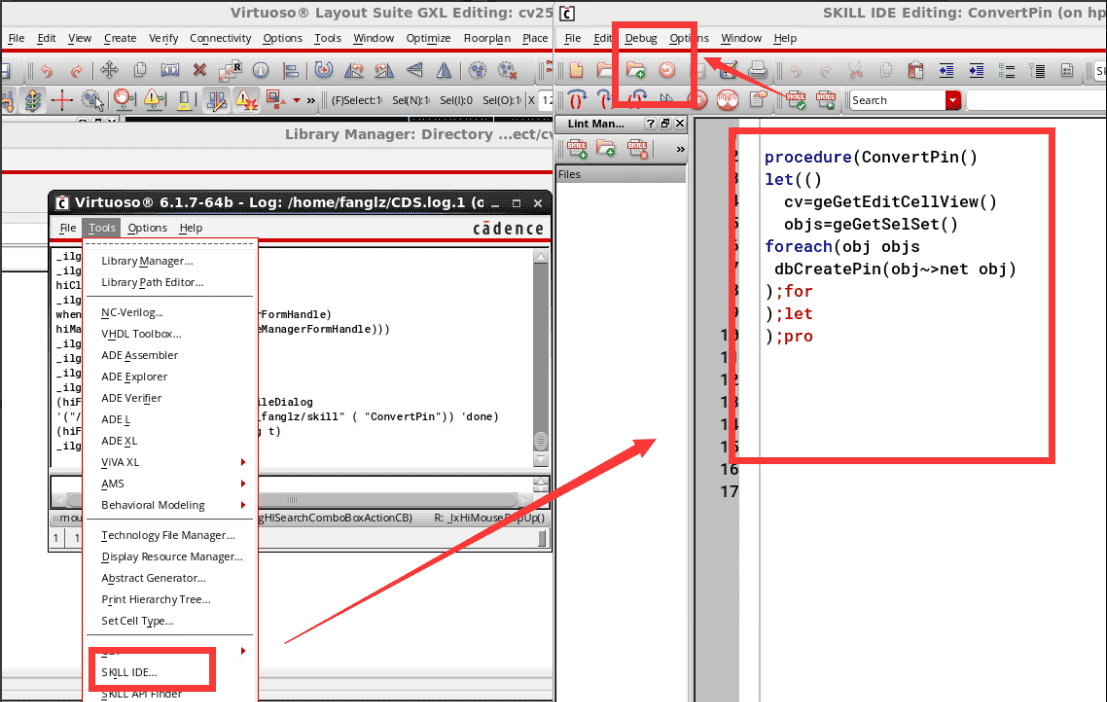

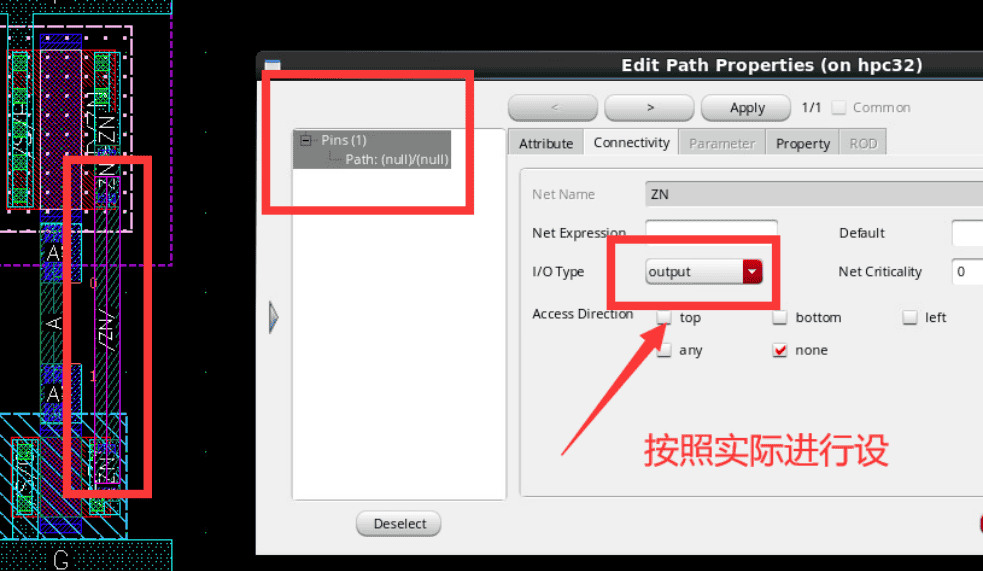

设置pin口，需要skill代码实现

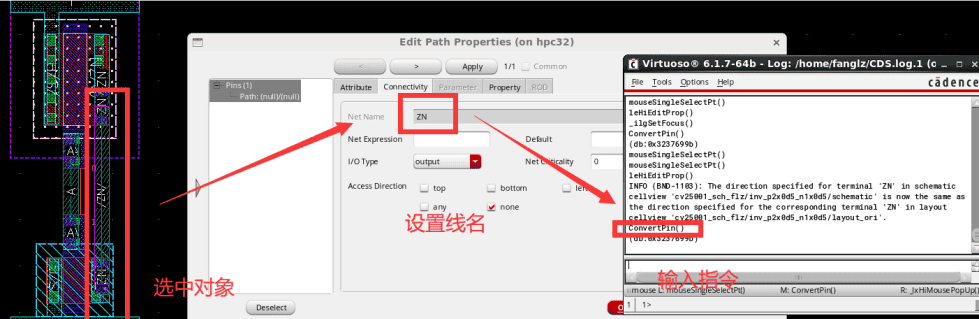

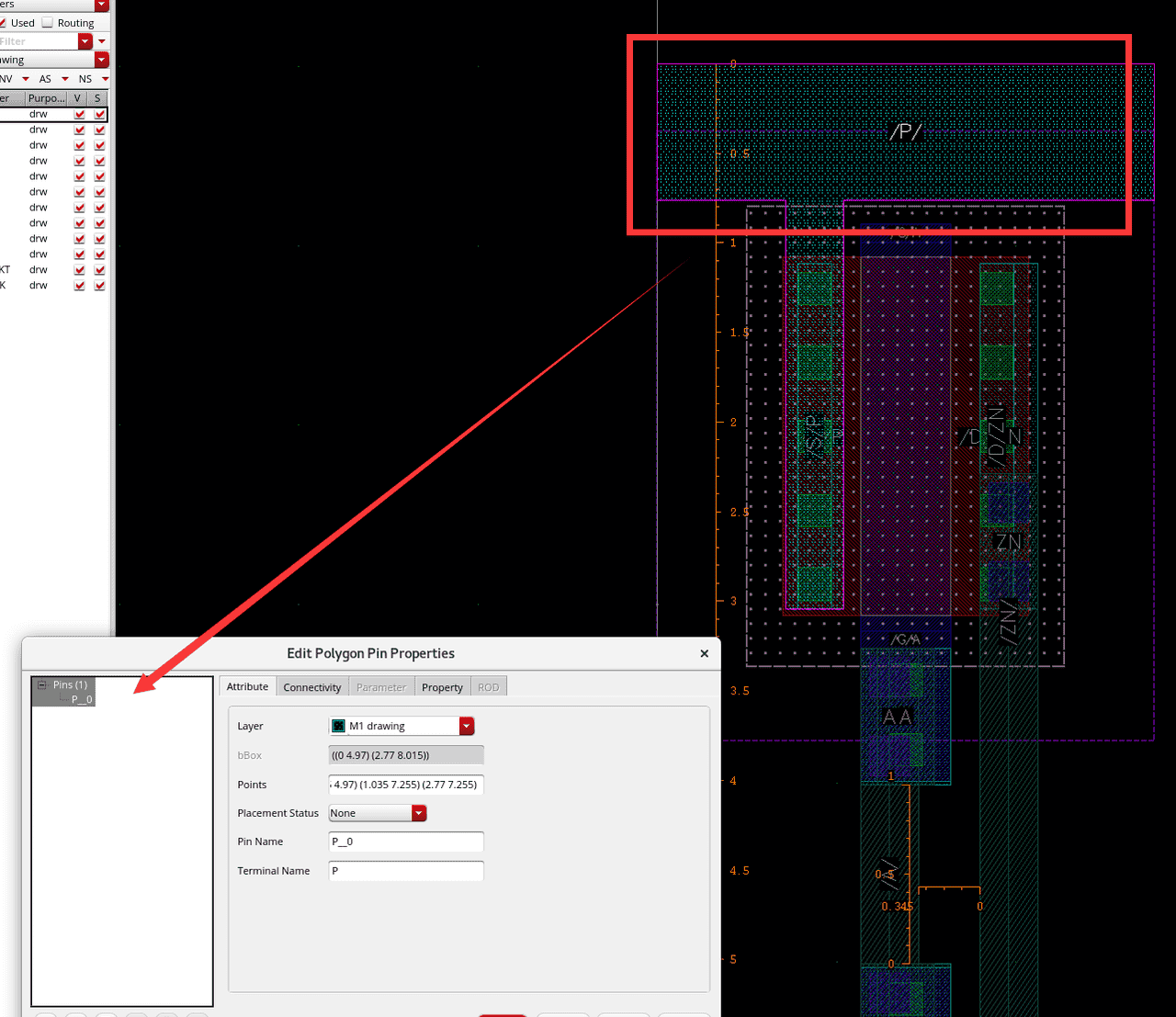

Pin口转化

多边形pin口可以直接create生成

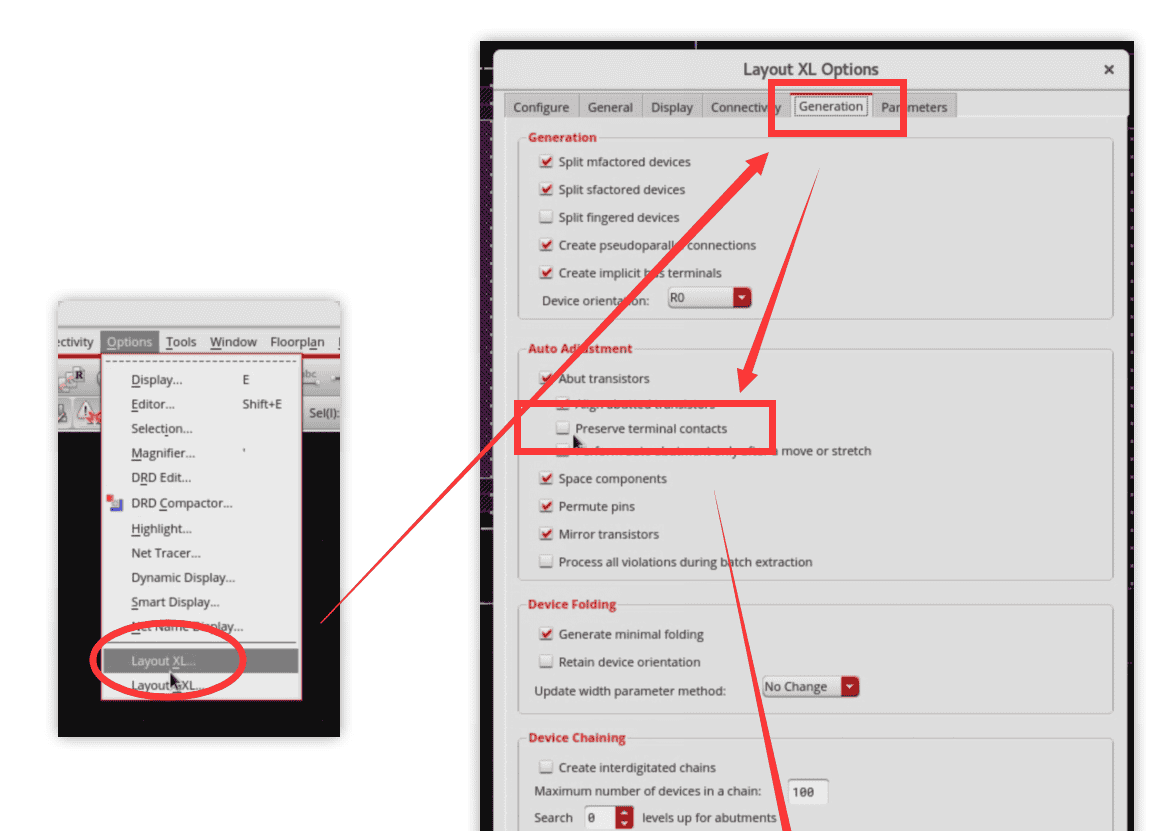

保留接触点

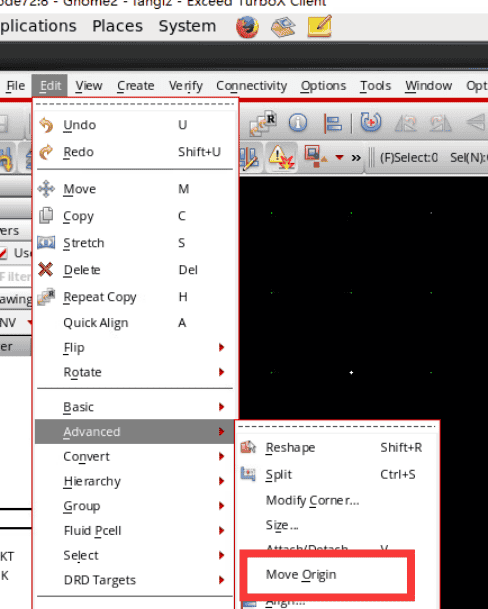

修改坐标原点，设置快捷键为/

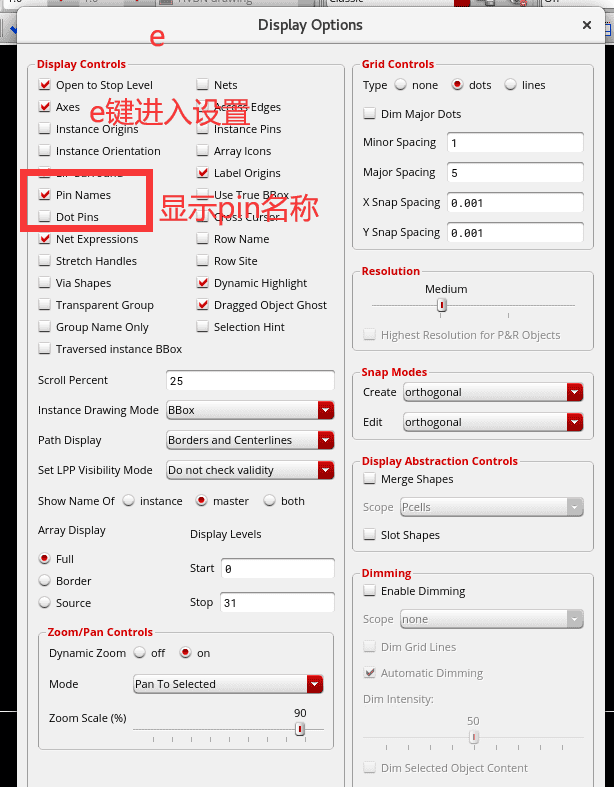

版图局部点亮：e

进入版图单元：shift+x，退出：shift+b

TG绘制

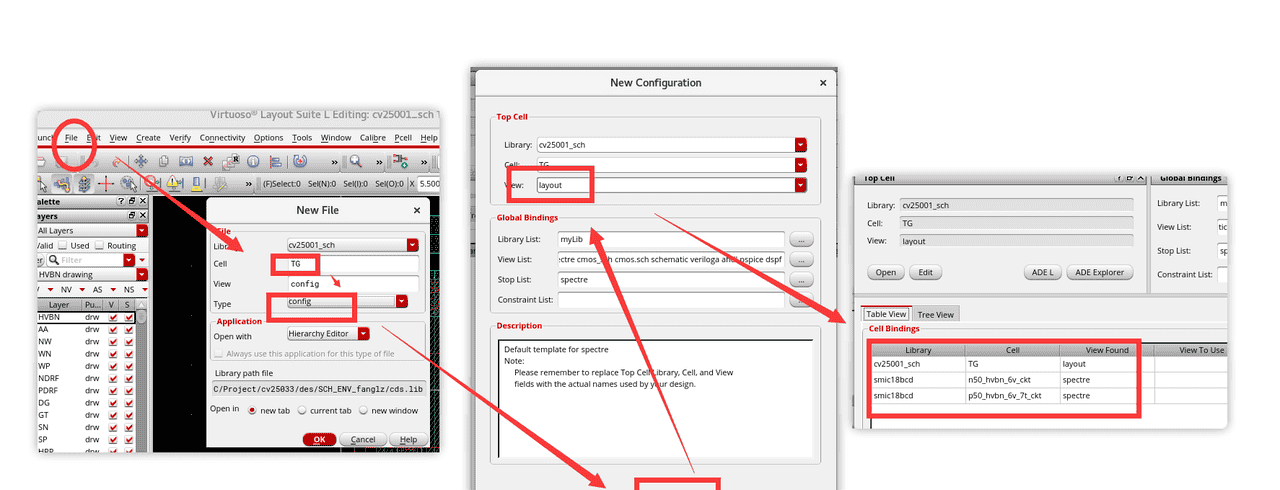

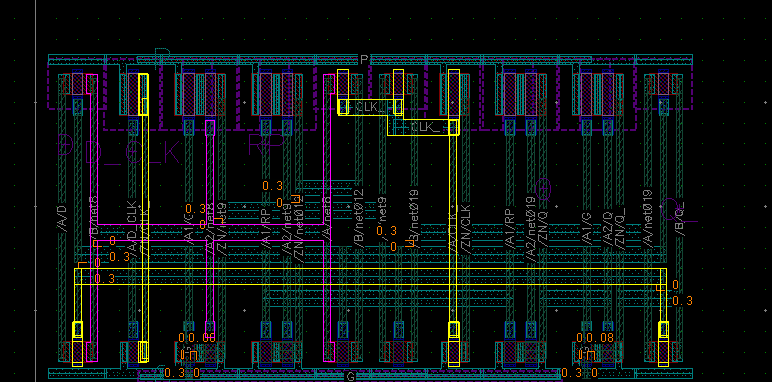

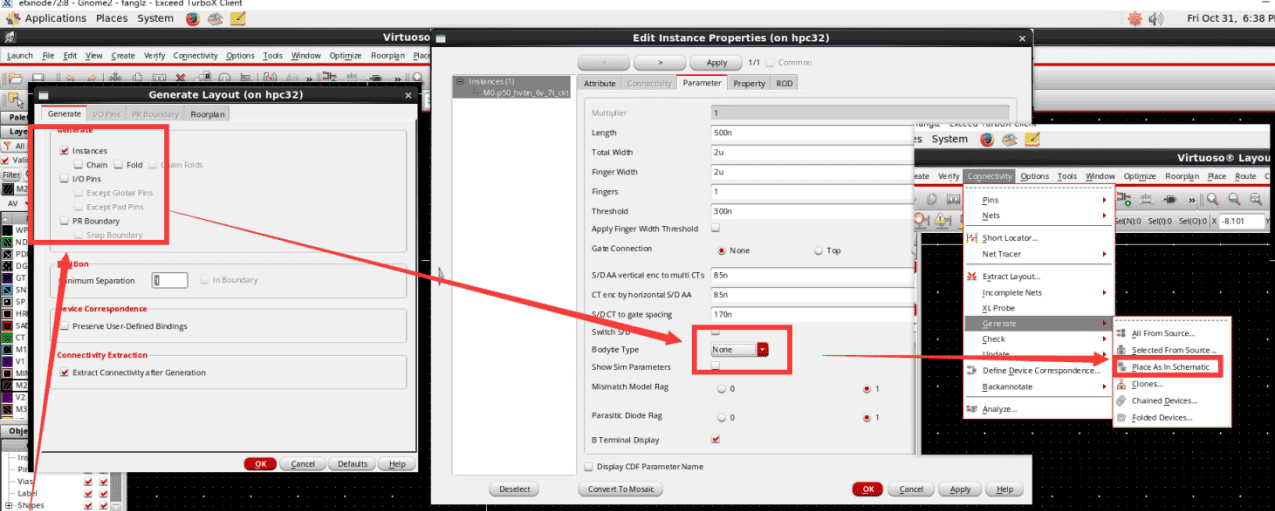

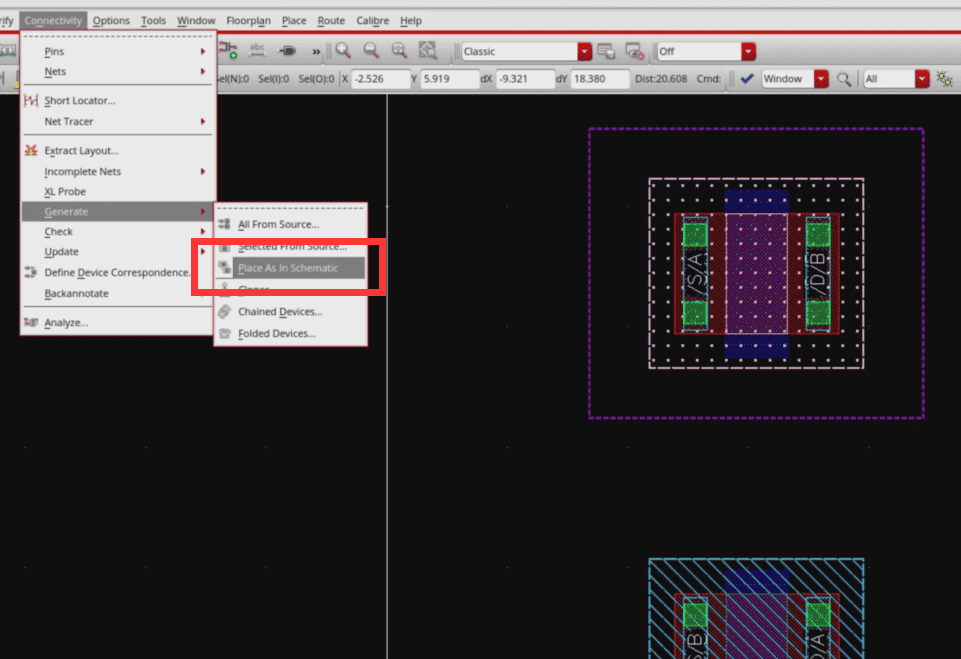

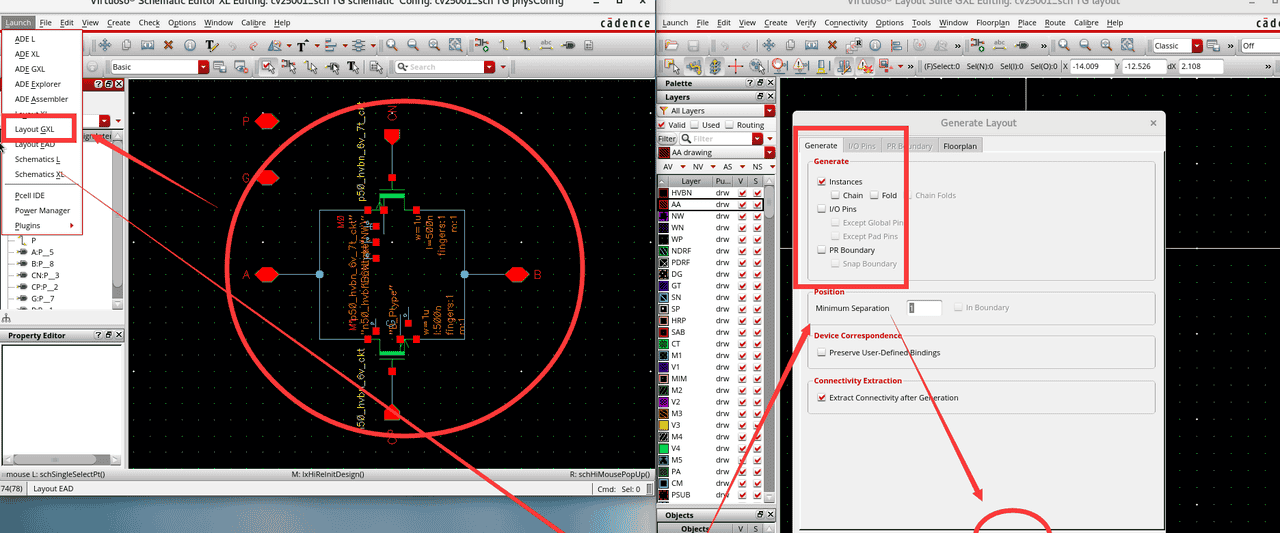

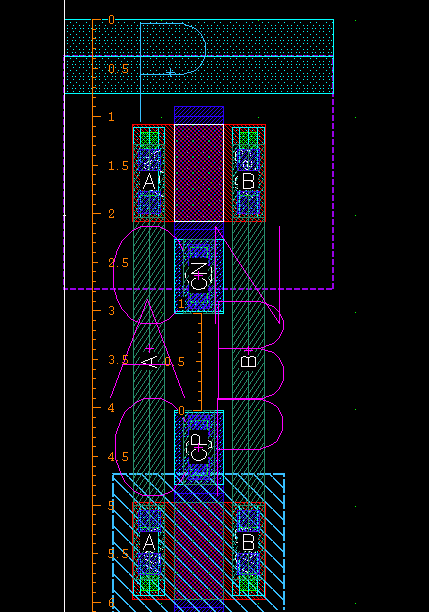

电路图生成版图

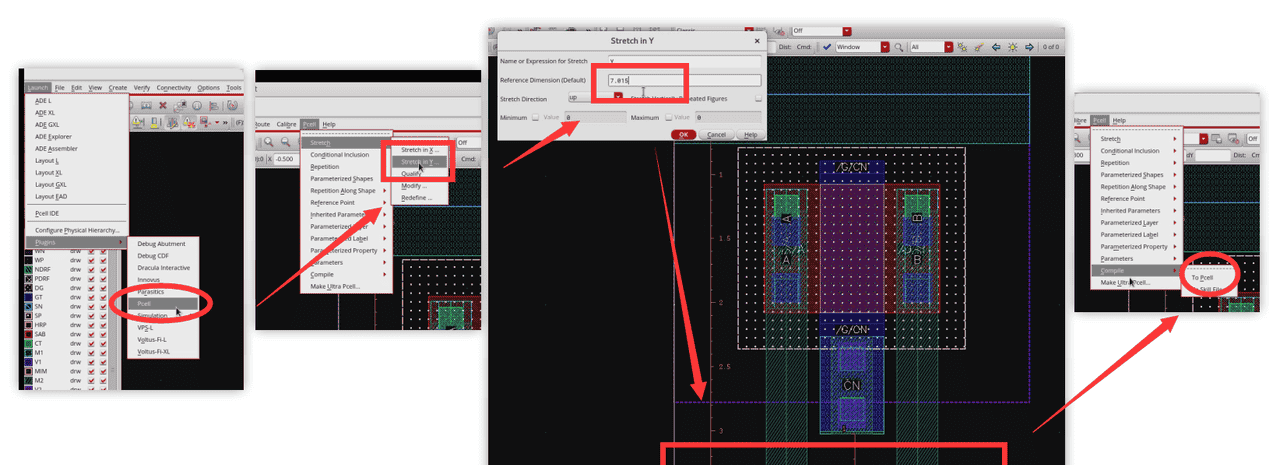

调整元件

摆放元件

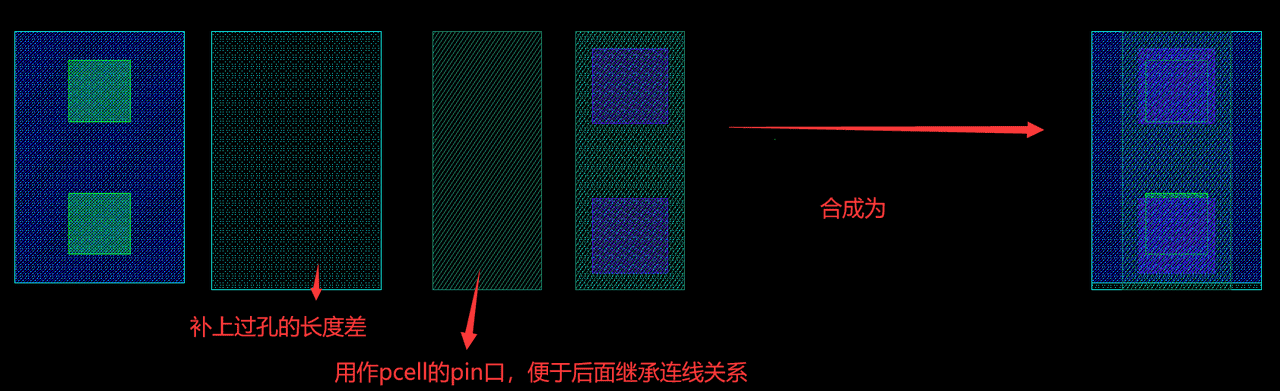

过孔制作

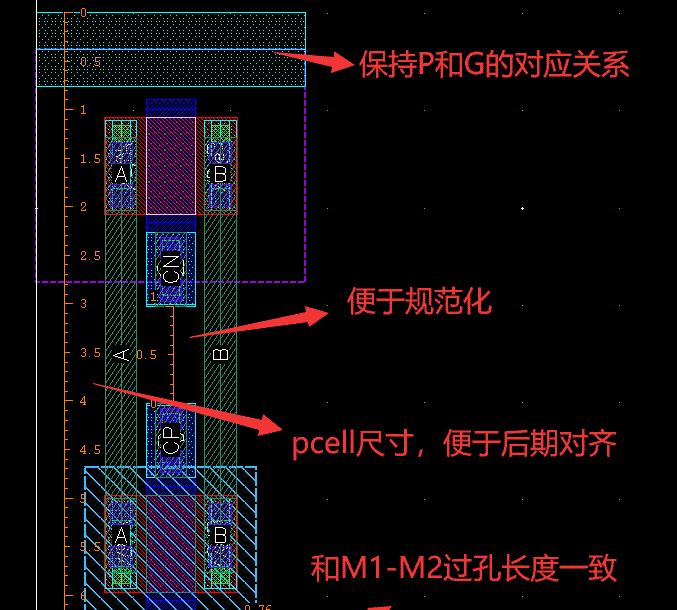

基本版图单元，保存为layout_ori

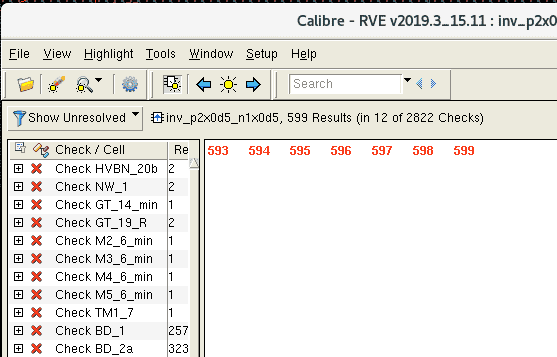

跑DRC
看一下DRC没有设计问题，保存为TG_ori

LVS

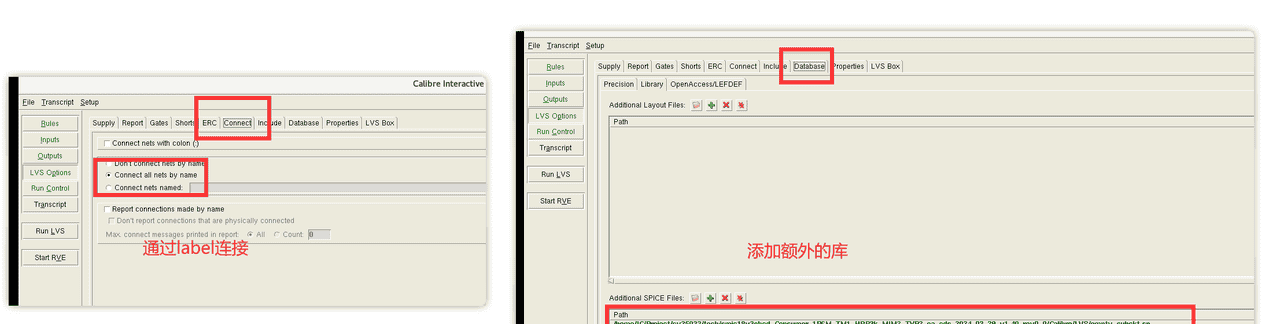

lvs基础设置

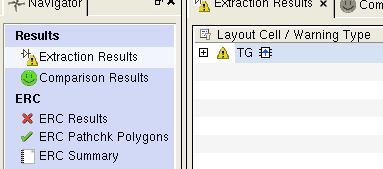

直接跑lvs，报错及原因

lvs问题解决

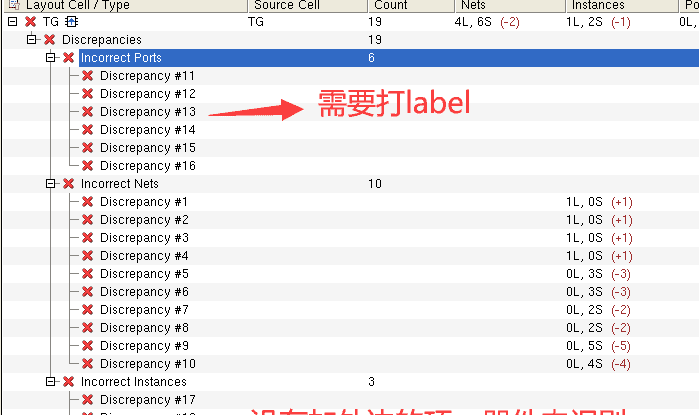

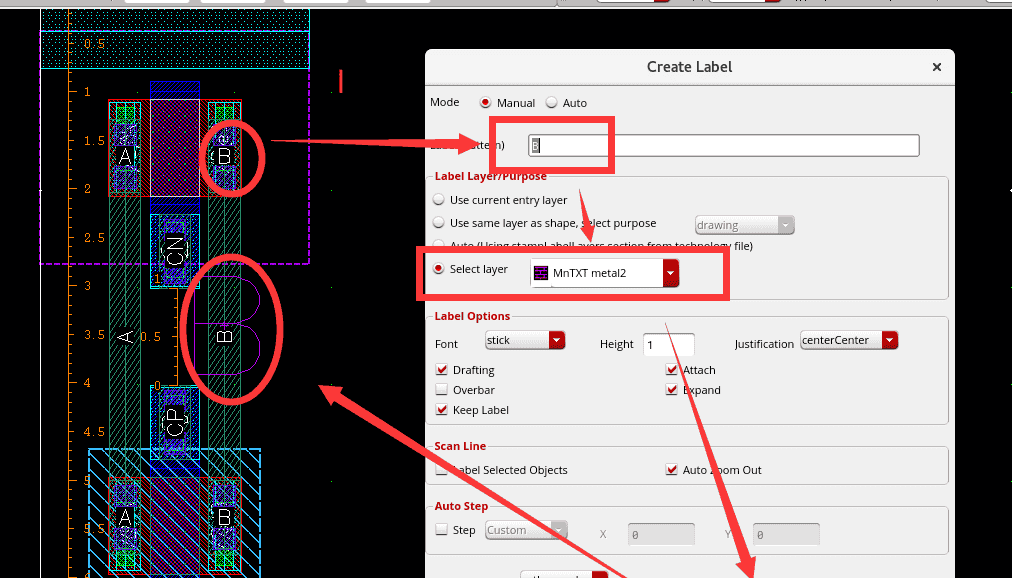

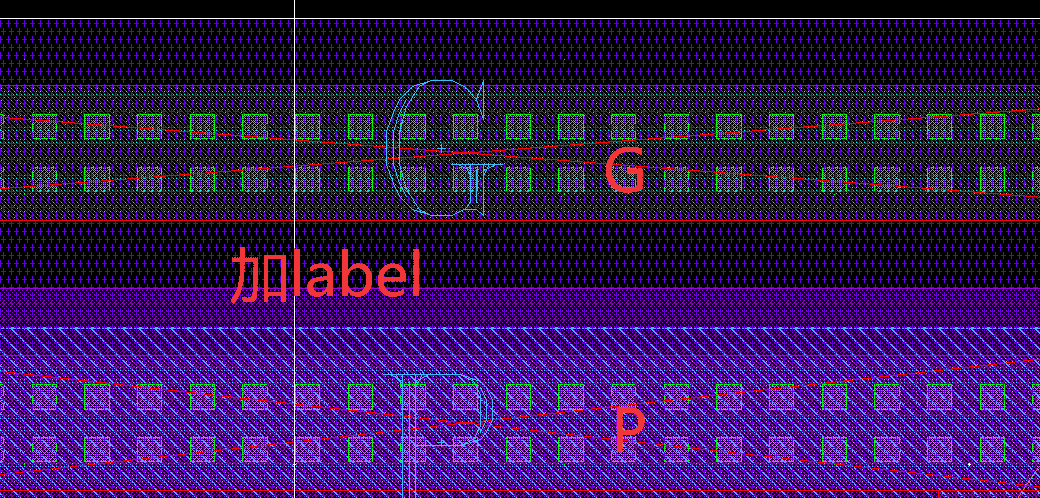

打label

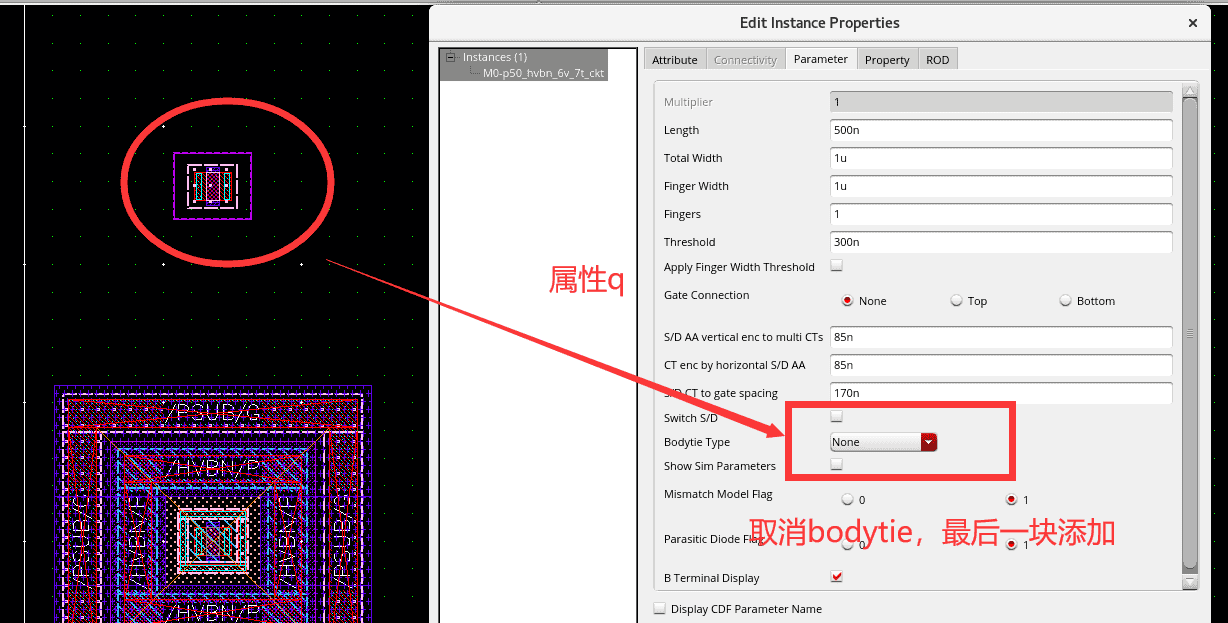

添加guardring，解决bulk报错？

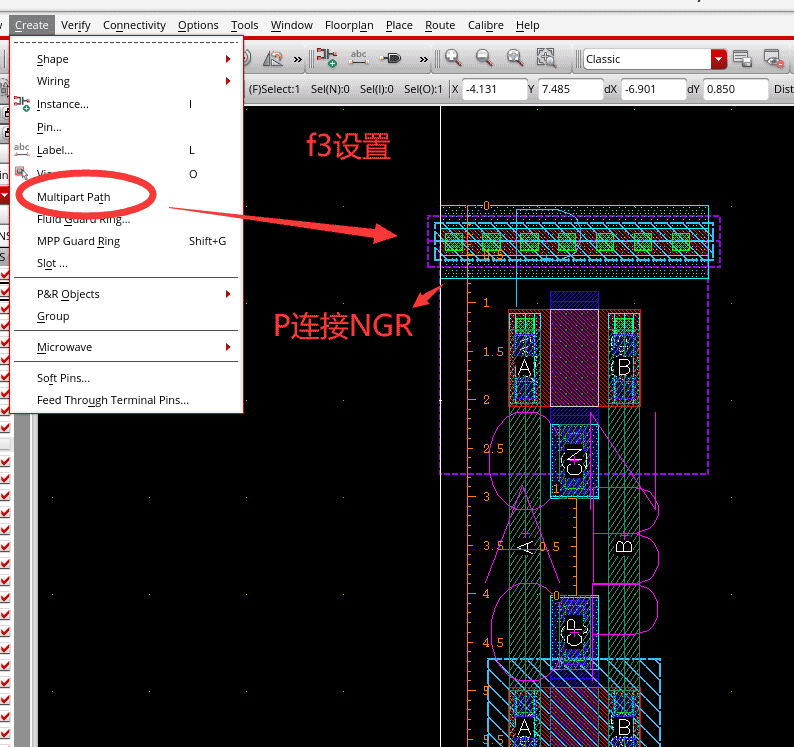

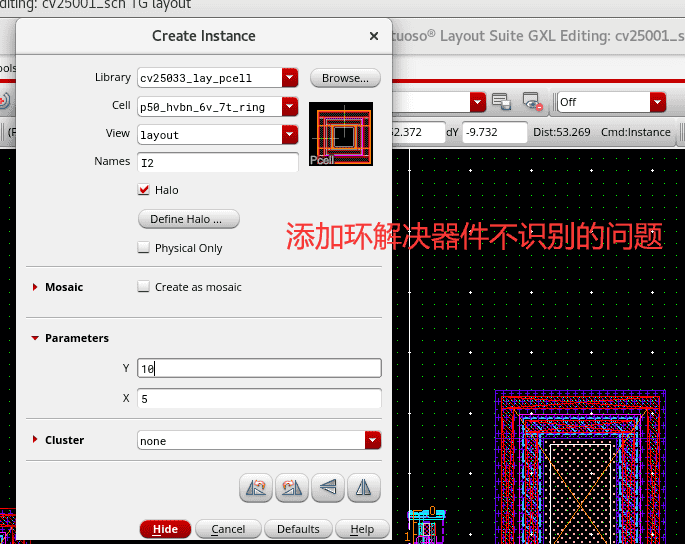

添加环解决器件不识别，环添加label

lvs通过，保存为TG_lvs

删掉端口，转化为所需要的pin口
前面的已经说明方法

然后生成pcell

15. 查看器件来源
