Smart IE 700 1000 Modbus RTU 通讯从站设备 WINCC flexible Smart

00001-09999为可读写bit类型

10001-19999为只读bit类型

30001-39999为只读输入字类型

40001-49999为可读写字类型

1.新建一个项目

2.新建一个连接

选择通讯驱动程序为Modicon MODBUS V3

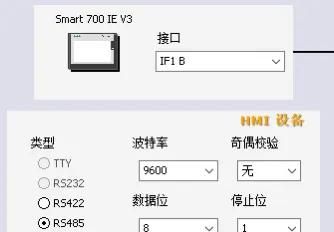

主站配置参数如下

接口为IF1B

类型为RS485

波特率为9600

数据位为8位

停止位为1位

网络组帧为RTU Standard

从站地址为1

CPU类型为默认的984

3.新建一个画面

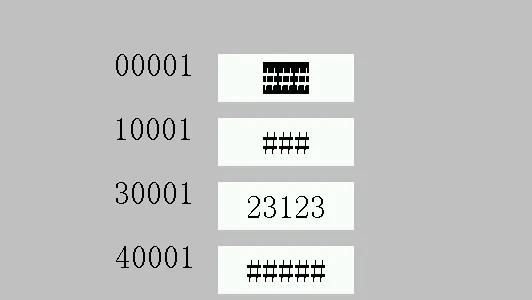

连接对应的变量 00001 10001 30001 40001

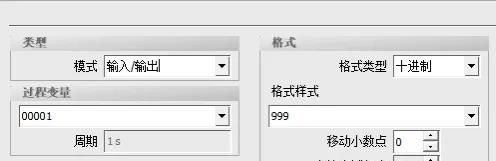

第一个IO域连接如下

00001为可读写，模式定义为输入输出

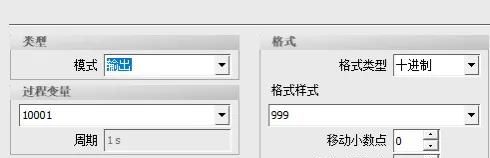

第二个IO域连接如下

10001为只读，模式定义为输出

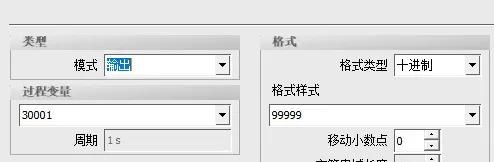

第三个IO域连接如下

30001为只读，模式定义为输出

第四个IO域连接如下

40001为可读写，模式定义为输入输出

4.启动仿真运行

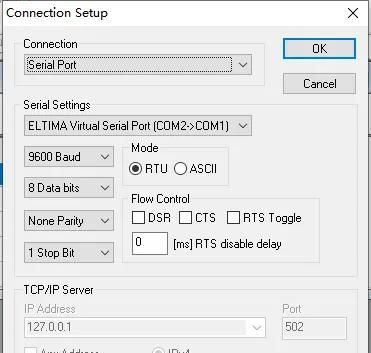

我打开modbusslave，配置如下

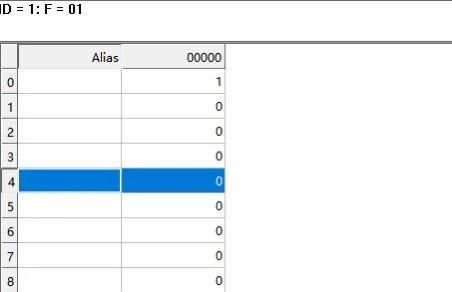

测试00001

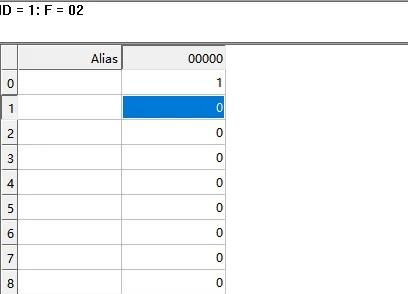

测试10001

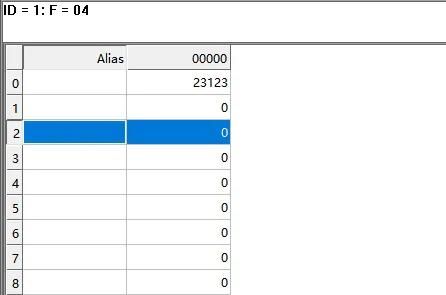

测试30001

测试40001

测试完毕。
